Type de produit	Four encastrable
Marque	Constructa
Modèle	CF3M50050
Dimensions (H x L x P)	Environ 59,5 x 59,5 x 54,8 cm
Poids net	Environ 35 kg
Alimentation électrique	230 V / 50 Hz
Puissance totale	3,5 kW
Type de raccordement	Fiche avec terre (220-240 V)
Classe de protection	Classe I
Fonctions de cuisson	Chaleur tournante, voûte, sole, gril, convection
Capacité du four	Environ 71 L
Plage de température	30 °C à 300 °C
Type de commandes	Commandes rotatives et affichage numérique
Porte	Porte froide à double vitrage
Éclairage intérieur	Lampe halogène
Nettoyage	Par pyrolyse ou catalyse (selon version)
Sécurité enfant	Verrouillage de la porte
Accessoires fournis	Grille, lèchefrite, guide télescopique (selon version)
Service après-vente	Pièces détachées disponibles via SAV Constructa

FOIRE AUX QUESTIONS - CF3M50050 CONSTRUCTA

Comment installer correctement le four CF3M50050 ?

L'installation doit être réalisée par un spécialiste. Respectez les cotes d'encastrement (voir manuel). Assurez-vous que le meuble supporte une température jusqu'à 90 °C. Ne pas installer derrière une porte de meuble.

Quels sont les modes de cuisson disponibles ?

Le four propose plusieurs modes : chaleur tournante, voûte, sole, gril, et convection. Sélectionnez le mode adapté à votre plat via les commandes rotatives.

Comment nettoyer le four efficacement ?

Utilisez un chiffon humide et un détergent doux. Évitez les nettoyants abrasifs. Si votre modèle est équipé de la pyrolyse, activez le cycle d'auto-nettoyage.

Que faire si le four ne chauffe pas ?

Vérifiez l'alimentation électrique et le fusible. Assurez-vous que la porte est bien fermée. Si le problème persiste, contactez le service après-vente.

Comment remplacer l'ampoule du four ?

Débranchez l'appareil. Retirez le capot en verre, dévissez l'ampoule défectueuse et remplacez-la par une ampoule halogène de même type (25 W, 300 °C). Remettez le capot.

Le four peut-il être encastré sous une table de cuisson ?

Oui, sous réserve de respecter les distances de sécurité. Le plan de travail doit avoir une découpe de ventilation. Consultez le manuel pour les cotes précises.

Comment régler la minuterie ?

Tournez le bouton de minuterie jusqu'au temps souhaité. Une sonnerie retentit en fin de cuisson. Certains modèles ont une minuterie numérique avec arrêt automatique.

Que signifie le code d'erreur affiché ?

Les codes d'erreur indiquent un dysfonctionnement. Par exemple, E011 signifie sonde défectueuse. Consultez la notice pour la signification complète ou contactez le SAV.

Peut-on utiliser du papier sulfurisé dans le four ?

Oui, mais placez-le uniquement sur la grille ou la lèchefrite. Ne couvrez jamais la sole ou les conduits d'air chaud. Respectez la température maximale indiquée sur le papier.

Où trouver les pièces de rechange pour le CF3M50050 ?

Les pièces détachées (résistances, ampoules, etc.) sont disponibles auprès du service après-vente Constructa ou sur des sites spécialisés. Utilisez la référence de votre appareil.

MODE D'EMPLOI CF3M50050 CONSTRUCTA

Seule une installation effectuée selon cette notice de montage garantit une utilisation en toute sécurité. En cas de dommages résultant d'une installation incorrecte, l'installateur est responsable.
Contrôlez l'état de l'appareil après l'avoir déballé. Ne le raccordez pas s'il présente des avaries de transport.
■ Respectez le notice de montage pour l'installation des accessoires.
■ Avant la mise en service, retirez le matériau d'emballage et les films adhésifs du compartiment de cuisson et sur la porte.
■ Les=meubles=d'encastrement=doivent=résister=à=une=température jusqu'à 90°C et la façade des meubles voisins, jusqu'à 65°C.
N'installez=pas=l'appareil=derrière=une=porte=de=meuble=ni=derri une porte décorative. Il existe un risque de surchauffe.
■ Réalisez=les=travaux=de=découpe=sur=le=meuble=avant=la=mise=place=de=l'appareil.=Enlevez=les=copeaux.=Le=fonctionnement=des composants électriques peut être compromis.
Portez des gants de protection pour éviter des coupures. 3 Certaines=pièces=accessibles=lors=du=montage=peuvent=posséder des arêtes coupantes.
La prise de raccordement de l'appareil doit se situer dans la zone de la surface hachurée=A ou à l'extérieur de l'espace d'encastrement.
Les=meubles=non=fixés=doivent=être=fixés=au=mur=au=moyen=d équerre=B usuelle du commerce.

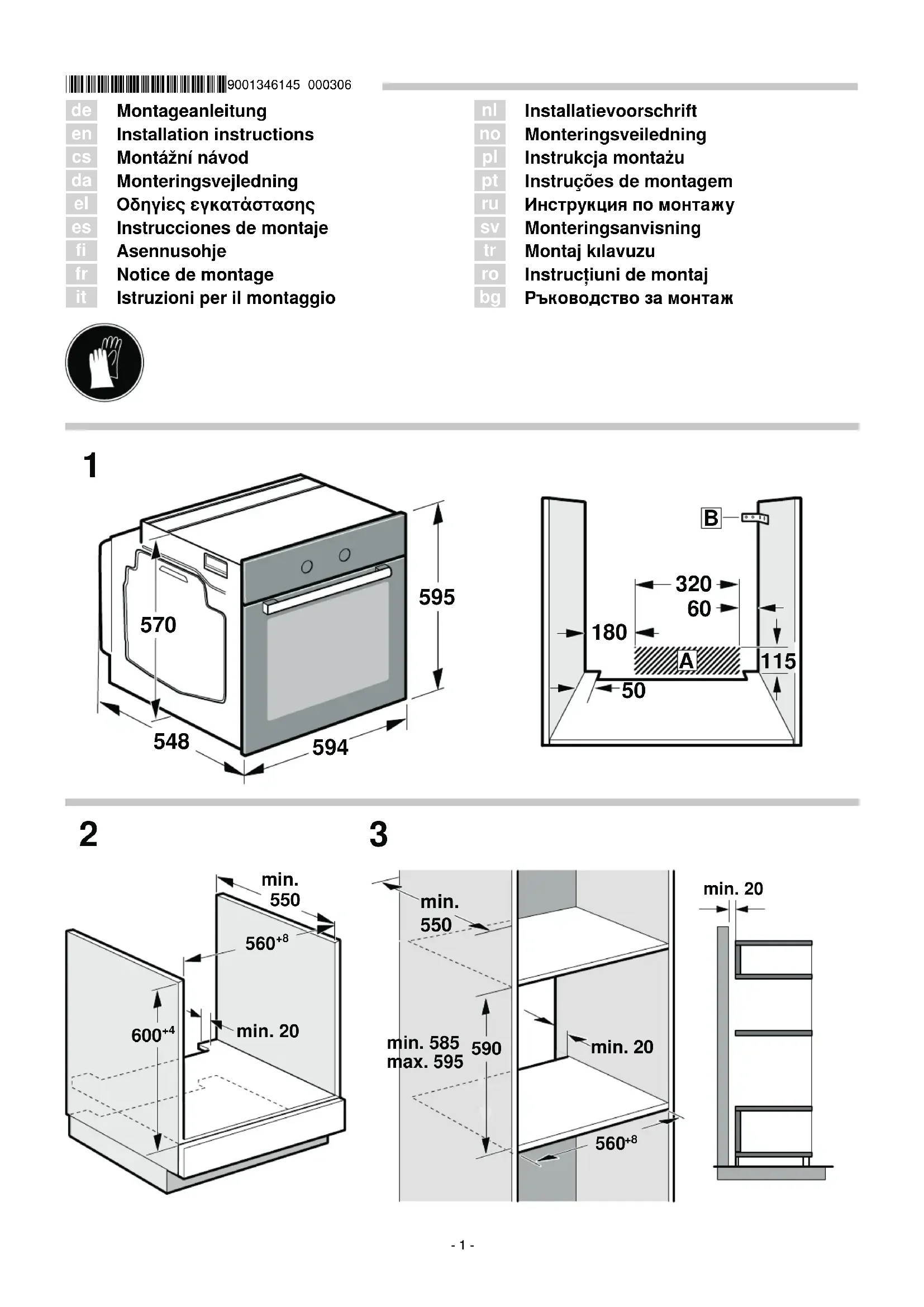

■ Mesures des figures en mm.

L'appareil sous le plan de travail - fig. 2

Pour la ventilation de l'appareil, le plancher intermédiaire doit présenter une découpe de ventilation.

Fixez le plan de travail sur le meuble d'encastrement.

Respectez la notice de montage de la table de cuisson.

Appareil dans une armoire - fig. 3

Pour l'aération de l'appareil, les faux-planchers doivent présenter une découpe de ventilation.

Si l'armoire possède un panneau arrière en plus des panneaux arrière des éléments, celui-ci doit être enlevé.

N'installer l'appareil qu'à une telle hauteur que les accessoires puissent être retirés sans problème.

Encastrement angulaire - fig. 4

Afin de pouvoir ouvrir la porte de l'appareil, respecter les cotes=C en cas d'encastrement angulaire. La cote=D est fonction de l'épaisseur de la façade du meuble sous la poignée.

Raccordement électrique de l'appareil

L'appareil répond à la classe de protection I et doit uniquement être utilisé avec une prise à conducteur de protection.

La protection par fusible doit s'effectuer conformément à l'indication de puissance sur la plaque signalétique et aux prescriptions locales.

Pour=tous=les=travaux=de=montage,=l'appareil=doit=être=hors=tensi

L'appareil doit uniquement être raccordé au moyen du cordon d'alimentation secteur fourni. Connectez le cordon d'alimentation secteur au dos de l'appareil (clic sonore=!).

Un=cordon=d'alimentation=secteur=de=3,0=m=est=en=vente=auprès=d service après-vente.
Le cordon d'alimentation secteur doit uniquement être remplacé par un cordon d'origine, qui peut être commandé auprès du service après-vente.
La=protection=contre=les=contacts=accidentels=doit=être=garantie=par le montage.

Câble de raccordement avec fiche avec terre

L'appareil doit impérativement être raccordé à une prise de courant de sécurité installée de manière réglementaire.

Si la prise n'est plus accessible après l'installation, dans l'installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux réglementations d'installation.

Câble de raccordement sans fiche avec terre

Seul un spécialiste agréé est habilité à raccorder l'appareil. Dans l'installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux réglementations d'installation. Identifiez le conducteur de phase et le conducteur neutre dans la prise de raccordement. L'appareil risque d'être endommagé en cas de raccordement incorrect. Il doit être raccordé uniquement conformément au schéma de raccordement. Pour la tension, reportez-vous à la plaque signalétique.=Raccordez=les=fils=du=câble=de=raccordement=secteur conformément au code de couleurs=:vert-jaune = conducteur de protection ⏻, bleu = neutre, marron = phase (conducteur extérieur).

Fixer l'appareil - fig. 5

Sur les appareils avec porte de chariot de cuisson télescopique, il convient tout d'abord d'enlever la porte.

1. Pousser l'appareil jusqu'au fond et le centrer.

2. Visser l'appareil.

L'écart=entre=le=plan=de=travail=et=l'appareil=ne=peut=pas=être=obtur par des baguettes supplémentaires.

Des baguettes de protection thermique ne peuvent pas être ièrontées sur les parois latérales du meuble d'encastrement.

Dépose e=en

Mettre l'appareil hors tension.

1. Desserrer les vis de fixation.
2. Soulever légèrement l'appareil et le retirer complètement
