Type de produit	Four encastrable
Marque	Constructa
Modèle	CF3M60050
Dimensions (H x L x P)	595 x 595 x 548 mm
Poids net	Environ 30 kg
Alimentation électrique	230 V, 50/60 Hz, 3,0 kW
Type de raccordement	Prise avec conducteur de protection (classe I)
Capacité du four	Environ 60 litres
Modes de cuisson	Chaleur tournante, convection naturelle, gril, chaleur sole/voûte
Nettoyage	Nettoyage manuel conseillé, surfaces émaillées
Sécurité	Verrouillage de la porte en cours de fonctionnement, arrêt automatique en cas de surchauffe
Porte	Porte avec vitre amovible pour un nettoyage facile
Accessoires fournis	Grille, lèchefrite, éventuellement tournebroche (selon version)
Installation	Encastrable sous plan de travail ou dans une armoire (respecter les cotes de ventilation)
Réparabilité	Pièces détachées disponibles via le service après-vente (cordon secteur, résistances, vitre)
Indice de réparabilité	Note estimée : 8,0 / 10
Informations générales	Notice d'utilisation et de montage fournie, 16 pages, disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - CF3M60050 CONSTRUCTA

Quelles sont les dimensions exactes du four CF3M60050 ?

Les dimensions standard pour ce four encastrable sont d'environ 595 mm en hauteur, 595 mm en largeur et 548 mm en profondeur. Cependant, vérifiez la cote exacte dans la notice de montage pour une installation précise.

Comment raccorder électriquement le four ?

Le four doit être raccordé à une prise de courant avec conducteur de protection (230 V, 50/60 Hz). Utilisez le cordon d'alimentation fourni. En cas de câble sans fiche, faites appel à un électricien agréé. Le schéma de couleurs est : vert-jaune = terre, bleu = neutre, marron = phase.

Quels sont les modes de cuisson disponibles ?

Ce four offre plusieurs modes de cuisson : chaleur tournante, convection naturelle, gril, et chaleur sole/voûte. Sélectionnez le mode adapté à votre plat à l'aide du sélecteur de fonctions.

Comment nettoyer le four facilement ?

Pour un nettoyage efficace, retirez la vitre de la porte (amovible) et nettoyez-la avec un produit doux. L'intérieur du four est en émail, nettoyez-le avec une éponge non abrasive. Évitez les produits chimiques agressifs.

Que faire si le four ne chauffe plus ?

Vérifiez d'abord l'alimentation électrique (fusible ou disjoncteur). Si le problème persiste, contactez le service après-vente Constructa. Ne tentez pas de réparer vous-même l'appareil.

Peut-on installer le four sous une table de cuisson ?

Oui, le four peut être installé sous un plan de travail. Assurez-vous de laisser une découpe de ventilation dans le plancher intermédiaire et respectez les consignes de la notice pour éviter la surchauffe.

Où puis-je obtenir des pièces de rechange pour mon four ?

Les pièces détachées d'origine (cordon secteur, résistances, vitre, etc.) sont disponibles auprès du service après-vente Constructa. Utilisez le numéro de modèle CF3M60050 pour commander.

Le four dispose-t-il d'un verrouillage enfant ?

Ce modèle n'intègre pas de verrouillage enfant spécifique. Cependant, la porte est verrouillée pendant les cycles de pyrolyse (si applicable). Pour la sécurité des enfants, surveillez l'appareil en fonctionnement.

Comment régler la minuterie du four ?

Utilisez le bouton de minuterie (ou programmateur électronique) pour définir la durée de cuisson. Une fois le temps écoulé, un signal sonore retentit et le four s'éteint automatiquement. Consultez la notice pour les réglages précis.

Pourquoi la porte du four est-elle difficile à ouvrir après cuisson ?

C'est normal : la dépression créée par le refroidissement peut maintenir la porte fermée. Attendez quelques minutes ou ouvrez doucement en soulevant légèrement. Ne forcez jamais.

MODE D'EMPLOI CF3M60050 CONSTRUCTA

MoVc aouoc yKATaTNC eITpETeai va ouvoei Tn oukeun.

Tn movin nektpiyn katoan npetie va npoalteaiia dixaoen diakotnc otic poaeic ouoawva e touc kavoviaouc ekataaonc. Eekplooteouc ayowouc tov paeew kai tov oustepeayoyo ("muov) oto koutu ouvoscn. Teepinnwn opaalevcuovoscn niopei ng oukeun v unootei cniua.

Σuδoεσe=η=σuokεun=μovo=αuφωvα=με=TO=αxδio=ouδoεoc.=Tα=tnv TαoβaεTnV NtAVKOδaTUNO.ΣuδoεTouKawovc Tou Kαλωoiuδoεanc αuρωvαμεαvtioaXpωματα: Πpωiavokitpv= =Ayωv≠npoTaoid, =μλε=Oudetepoc=aywyoc (μnδev), kαφe =Φaon (εξωτepiok αγωoc).

Tepeewon Tnc ouokueEIK.5

Apaipεη

es

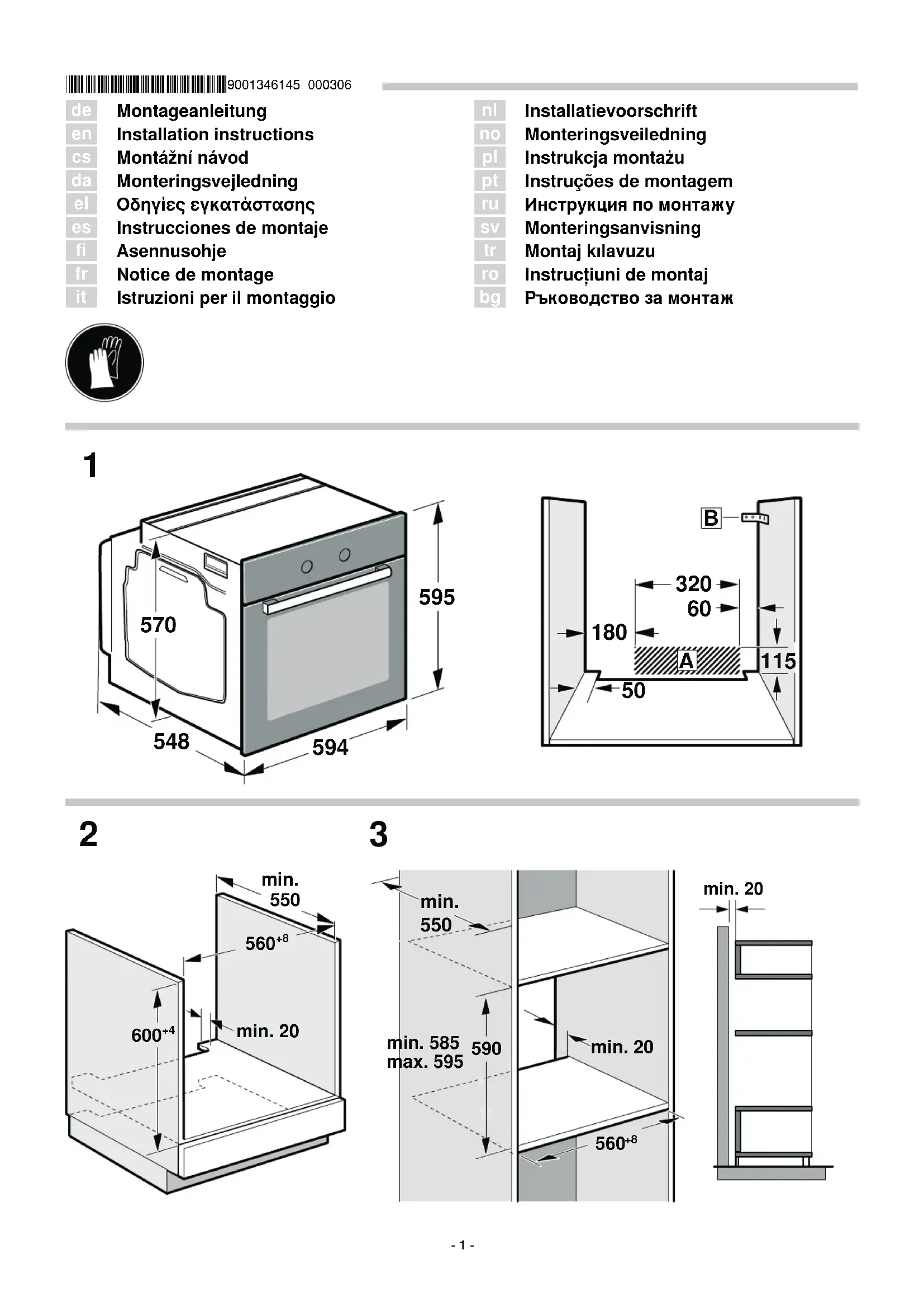

Advertencias importantes: figura 1

• Seule une installation effectuee selon cette notice de montage garantit une utilisation en toute sécurité. En cas de dommages resultant d'une installation incorrecte, l'installateur est responsable.
• Contrôlez l'etat de l'appareil après l'avoir déballé. Ne le raccordez pas s'il présente des avaries de transport.
  Respectez le notice de montage pour l'installation des accessoires.
  Avant la mise en service, retirez le matériel d'emballage et les films adhésifs du compartment de cuisson et sur la porte.
• Les=meubles=d'encastrement=doivent=résister=a=une=températ jusqu'à 90^ et la façade des meubles voisins, jusqu'à 65^ .
  N'installez=pas=l'appareil=derrière=une=porte=de=meuble=ni=de une porte décorative. Il existe un risque de surchauffe.
  Réalisez=les=travaux=de=découpe=sur=le=meuble=avant=la=mise place=de=l'appareil.=Enlevez=les=copeaux.=Le=fonctionnement=des composants électriques peut être compromis. 2.
• Portez des gants de protection pour éviter des coupures. 3 Certaines=pièces=accessibles= lors=du=montage=peuvent=posséder des arêtes coupantes.
  La prise de raccordement de l'appareil doit se situer dans la zone de la surface hachurée = A ou à l'extérieur de l'espace d'encastrement.
• Les=meubles=non=fixés=doivent=été=fixés=au=mur=au=moyen=d équerre=B usuelle du commerce.
  Mesures des figures en mm.

L'appareil sous le plan de travail - fig. 2

Pour la ventilation de l'appareil, le plancher intermédiaire doit désenter une découverte de ventilation.

Fixez le plan de travail sur le meuble d'encastrement.

Respectez la notice de montage de la table de cuisson.

Appareil dans une armoire - fig. 3

Pour l'aération de l'appareil, les faux-planchers doivent partager une découpe de ventilation.

Si l'armoire possède un panneau arrêté en plus des panneux arrêtés des éléments, celui-ci doit être enlevé.

N'installer l'appareil qu'a une telle hauteur que les accessoires pouissant etre retirees sans probleme.

Encastrement angulaire - fig. 4

Afin de pouvoir ouvrir la porte de l'appareil, respecter les cotes = C en cas d'encastrement angulaire. La cote = D est fonction de l'épaissur de la façade du meuble sous la poignée.

Raccordement électrique de l'appareil

L'appareil répond à la classe de protection l et doit uniquement être utilisé avec une prise à conducteur de protection.

La protection par fissible doit s'effectuer conformément à l'indication de puissance sur la plaque signalétique et aux prescriptions locales.

Pour=tous=les=travaux=de=montage, l'appareil=doit etre=hors=ter

L'appareil doit uniquement etre raccorde au moyen du cordon d'alimentation secteur fourni. Connectez le cordon d'alimentation secteur au dos de I'appareil (clic sonore ! ).

Un=cordon=d'alimentation=secteur=de=3,0=m=est=en=vente=aupres=d service après-vente.
Le cordon d'alimentation secteur doit uniquement etre remplace par un cordon d'origine, qui peut etre commande aprous du service après-vente.
La=protection=contre=les=contacts=accidentels=doit=etre=garantie=par le montage.

Câble de raccordement avec fiche avec terre

L'appareil doit imperativement etre raccordé a une prise de courant de sécurité installée de manière reglementaire.

Si la prise n'est plus accessible après l'installation, dans l'installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux réglementations d'installation.

Cable de raccordement sans fiche avec terre

Seul un spécialiste agréé est habilité à raccorder l'appareil. Dans l'installation à cablage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux reglementations d'installation. Identifiez le conducteur de phase et le conducteur neutrée dans la prise de raccordement. L'appareil risque d'être endommagé en cas de raccordement incorrect. Il doit être raccordé uniquement conformément au schéma de raccordement. Pour la tension, reportez-vous à la plaque signalétique. = Raccordez les fils du cable de raccordement secteur conformément au code de couleurs : vert-jaune conducteur de protection 12 , bleu neutre, marron phase (conducteur extérieur).

Fixer l'appareil - fig. 5

Sur les apparèils avec porte de chariot de cuisson téléscopique, il convient tout d'abord d'enlever la porte.

1. Pousser l'appareil jusqu'au fond et le centrer.
2. Visser l'appareil.

L'écart=entre=le=plan=de=travail=et=l'appareil=ne=peut=pas=été=obtune par des baguettes supplémentaires.

Des baguettes de protection thermique ne peuvent pas etre

Tentées sur les parois laterales du meuble d'encastrement.

Mettre I'appareil hors tension.

1. Desserrer les vis de fixation.
2. Soulever légèrement l'appareil et le retirer complètement
