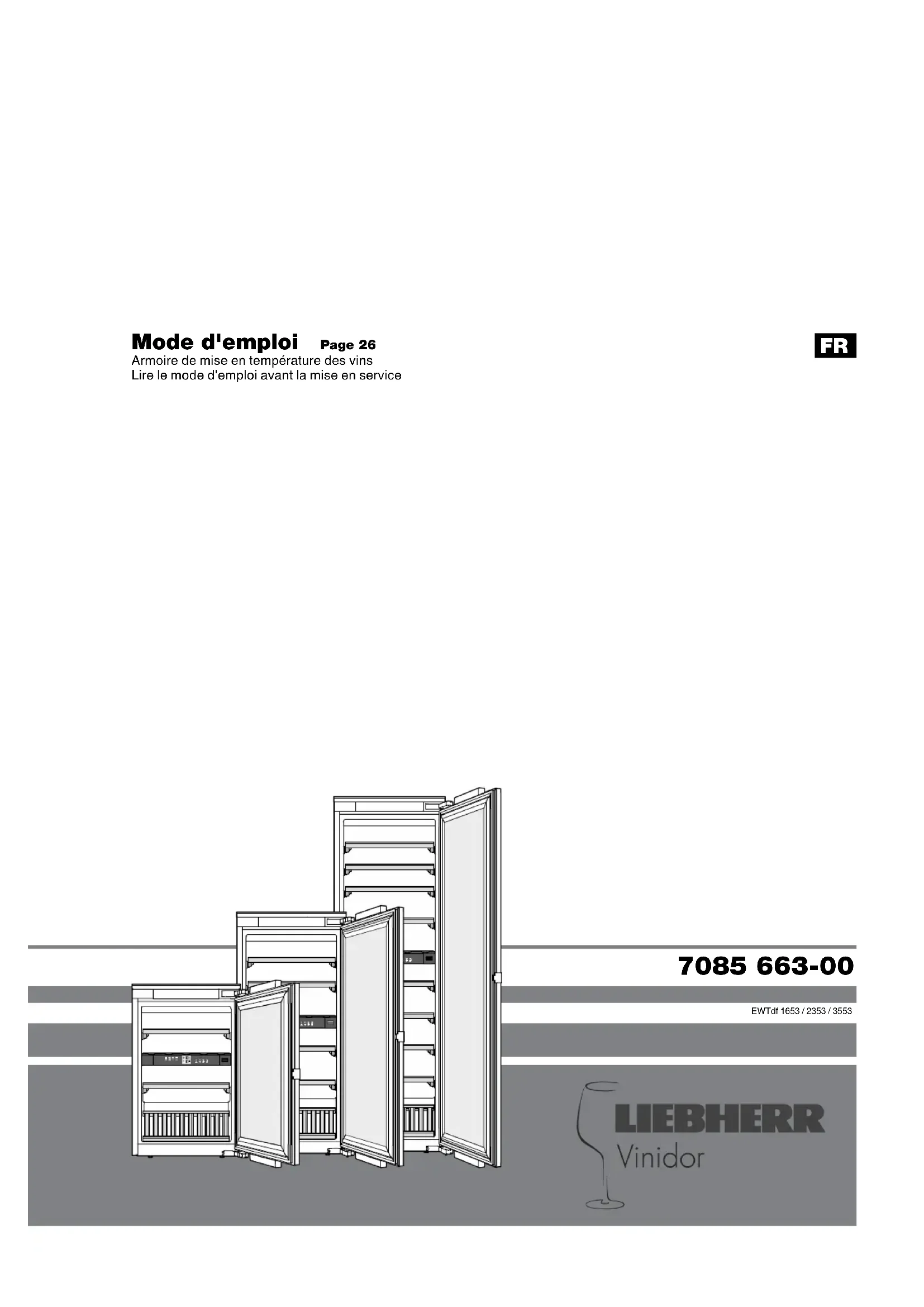

MARQUE: LIEBHERR REFERENCE: EWTDF 2353 CODIC: 43234757085 663-00 EWTdf 1653 / 2353 / 3553 Mode d'emploi Page 26 Armoire de mise en température des vins Lire le mode d'emploi avant la mise en service FR26 Description de l'appareil Protection de l'environnement L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur. Veiller à ne pas endommager le circuit frigorique de l'appareil lors du transport pour empêcher au réfrigérant y contenu (indications sur la plaquette signalétique) et à l'huile de s'échapper accidentellement.

• Rendre l'appareil inopérant.

• Débrancher l'appareil.

• Sectionner le câble d'alimentation électrique. AVERTISSEMENT Risque d'étouement avec les lms et matériaux d'emballage ! Ne pas laisser les enfants jouer avec les matériaux d'emballage. Déposer les matériaux d'emballage à une déchet- terie ocielle. Sommaire Description de l'appareil ......................................................... 26 Protection de l'environnement ................................................ 26 Recommandations et consignes de sécurité .........................27 Domaine d'utilisation de l'appareil ..........................................27 Classe climatique ................................................................... 28 Mise en place .........................................................................28 Raccordement électrique ....................................................... 28 Éléments de commande et de contrôle ..................................28 Mise en marche et arrêt de l'appareil .....................................28 Réglage de la température ..................................................... 29 Ventilateur ..............................................................................29 Alarme porte ouverte ..............................................................29 Alarme température................................................................29 Mode de réglage ....................................................................29 Éclairage intérieur ..................................................................30 Étiquettes d'identication .......................................................30 Filtre à charbon actif : renouvellement de l'air assuré ............ 31 Retrait et mise en place des clayettes en bois .......................31 Schéma de stockage ..............................................................32 Nettoyage ...............................................................................33 Pannes éventuelles ................................................................33 Arrêt prolongé ........................................................................33 1 Éléments de commande et de contrôle 2 Clayettes-tiroirs 3Éclairage intérieur (Barre d'éclairage LED) 4 Filtre à charbon actif 5 Pieds réglables 6 Plaquette signalétique 7 Clayette de présentation EWTdf 1653 EWTdf 2353 EWTdf 355327

Domaine d'utilisation de l'appareil L'appareil est exclusivement adapté au stockage de vins dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation - dans les cuisines du personnel, les pensions de famille, - par les clients de maisons de campagne, hôtels, motels et autres hébergements, - par les traiteurs et services semblables dans le commerce de gros. N'utiliser l'appareil que dans un cadre domestique. Tout autre type d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive 2007/47/CE relative aux dispositifs médicaux. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les zones à risque d'explosion. Recommandations et consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer et mettre en place l'appareil.

• Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournis- seur.

• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.

• En cas de panne, débrancher l'appareil ou ôter/ dévisser le fusible.

• Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.

• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après Vente agréé. Cette consigne s'applique égale- ment au remplacement du câble d'alimentation.

• Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tenir l'appareil éloigné de toute source d'allumage et bien aérer la pièce.

• Ne pas utiliser le socle, les tiroirs, les portes, etc. comme marchepied ou comme support.

• Cet appareil peut être utilisé par des enfants dès 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expé- rience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécu- rité de l'appareil et comprennent les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

• Éviter le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés/ surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection néces- saires, comme par ex. l'usage de gants.

• Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.

• Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflam- mable (butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.

• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.

• Pour les appareils équipés de fermeture à clé, ne pas laisser la clé à proximité de l'appareil et la ranger hors de portée des enfants.

• L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

• Les barres d'éclairage LED situées dans l'appa- reil servent d'éclairage à l'intérieur de l'appareil. Elles ne sont pas destinées à l'éclairage de pièces.28 Mise en place

• Éviter d'installer l'appareil à un endroit directement exposé à une source de chaleur (rayons de soleil, cuisinière, chauffage ou autre).

• Le site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1 m

pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.

Ne pas recouvrir ou obstruer les orifices et les grilles de ventila- tion. Raccordement électrique Seul le courant alternatif doit être utilisé pour alimenter l'appareil. La tension et la fréquence admissibles sont indiquées sur la pla- quette signalétique. L'emplacement de la plaquette signalétique gure dans le chapitre Description de l'appareil. La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible. Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A. La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible. Ne pas brancher l'appareil à une rallonge ou à une multiprise. Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou tripha- sé) ou de ches économie d'énergie. Risque d'endommagement du système électronique ! Classe climatique La classe climatique indique la tempé- rature ambiante à laquelle l'appareil doit être utilisé pour atteindre la performance frigorique maximale. La classe climatique est indiquée sur la plaquette signalétique. L'emplacement de la plaquette signalétique gure dans le chapitre Description de l'appareil. Classe climatique Température ambiante SN +10 °C à +32 °C N +16 °C à +32 °C ST +16 °C à +38 °C T +16 °C à +43 °C SN-ST +10 °C à +38 °C SN-T +10 °C à +43 °C Ne pas utiliser l'appareil en dehors de la plage de température indiquée. Mise en marche et arrêt de l'appareil Mise en marche Appuyer sur la touche On/O pour que l'achage de température s'allume. Arrêt Maintenir la touche On/O enfoncée pendant env. 3 secondes pour éteindre l'achage de température. Éléments de commande et de contrôle Le bandeau de commande électronique dispose de la nouvelle "Technologie de touche capacitive". Chaque fonction peut être activée d'une simple pression du doigt sur les icônes de commande. Le point de contact précis se trouve entre le symbole et l'inscription

Achage de température du compartiment supérieur

Achage de température du compartiment inférieur

Touches de réglage température du compartiment supérieur

Touches de réglage température du compartiment inférieur

Touche Marche-Arrêt (mise en marche et arrêt de l'appareil)

Touche d'arrêt alarme sonore

Touche Marche-Arrêt de l'éclairage intérieur Symboles achés Alarme (le symbole clignote lorsque la température à l'inté- rieur de l'appareil est trop élevée ou trop basse) Le mode de présentation est activé Le mode de réglage est activé (activation de la sécurité enfants et réglage de l'intensité lumineuse de l'affichage) Le ventilateur à l'intérieur de l'appareil fonctionne en per- manence La sécurité enfants est activée L'éclairage intérieur est allumé en permanence29

Réglage de la température La température peut être réglée dans les deux compar- timents indépendamment l'un de l'autre.

Compartiment supérieur

Compartiment inférieur Abaisser la température Appuyer sur la touche de réglage Down. Élever la température Appuyer sur la touche de réglage Up. - L'affichage se met à clignoter dès que la touche est pressée pour la première fois. - Modifier le réglage de la température par des pressions répétées sur la touche. - Environ 5 secondes après toute dernière pression sur une touche, l'électronique de l'appareil passe automatiquement à l'affichage de la température instantanée. La température peut être réglée sur une plage allant de +5 °C à +20 °C. Les températures de dégustation recommandées pour les dié- rents vins sont les suivantes : Vin rouge de +14 °C à +20 °C Rosé de +10 °C à +12 °C Vin blanc de +8 °C à +12 °C Clairette, prosecco de +7 °C à +9 °C Champagne de +5 °C à +7 °C Pour les conserver à long terme, il est recommandé de stocker les vins à une température comprise entre +10 °C et +12 °C. Ventilateur Le ventilateur à l'intérieur de l'appareil garantit une température intérieure constante et homogène ainsi qu'un climat favorable à la conservation du vin. En activant la touche Ventilation, le degré hygromé- trique à l'intérieur de l'appareil augmente encore ce qui a un eet positif sur la conservation de longue durée. Une hygrométrie plus élevée empêche à long terme les bouchons de se dessécher. Alarme porte ouverte Lorsque la porte reste ouverte pendant plus de 60 s, l'alarme sonore retentit. Si la porte doit rester ouverte plus longtemps lors du rangement des produits, appuyer sur la touche Alarm pour éteindre l'alarme sonore. En refermant la porte, vous réactivez la fonction d'alarme. Mode de réglage Le mode de réglage vous permet d'utiliser la sécurité enfants et de modier l'intensité lumineuse de l'achage. La sécurité enfants vous permet de protéger l'appareil contre tout arrêt ou modication de température involontaires. Activer la sécurité enfants Appuyer sur pendant 5 sec. Achage = Achage = Achage = Achage = Alarme température En cas de températures non autorisées à l'intérieur de l'appareil, l'alarme sonore retentit et l'achage de la température clignote.

• Appuyer sur la touche Alarm pour éteindre l'alarme sonore. Après une longue coupure de courant, la température à l'inté- rieur de l'appareil peut être trop élevée. Lorsque la coupure de courant est terminée, la diminution de la température est visible sur l'achage. L'achage de la température arrête de clignoter dès que la tem- pérature intérieure atteint la valeur réglée. Alarme température sur un appareil défectueux En cas de défaut de l'appareil, la température intérieure peut être trop élevée ou trop basse. L'alarme sonore se déclenche et l'achage de la température clignote.

• Appuyer sur la touche Alarm pour éteindre l'alarme sonore. Si une température trop élevée (chaude) s'ache, d'abord vérier que la porte est bien fermée. Si la valeur de la température achée est toujours trop haute ou trop basse au bout d'une heure, contacter le S.A.V. Si F1, F8, E1, E2, E7 ou E8 apparaît dans l'achage, cela signie qu'un défaut s'est produit dans l'appareil. Dans ce cas, contacter le S.A.V.30 Étiquettes d'identication L'appareil est livré avec une étiquette d'identication pour chaque clayette en bois. Vous pouvez ainsi indiquer quelle est la sorte du vin conservé à chaque niveau. Des étiquettes d'identication peuvent être obtenues auprès de votre revendeur spécialisé. Réglage de l'intensité lumineuse de l'achage Appuyer sur pendant 5 sec. Achage = Achage = Achage = Sélectionner le réglage souhaité à l'aide des touches Up ou Down. h0 = éclairage de l'affichage éteint h1 = intensité lumineuse minimale h5 = intensité lumineuse maximale Achage = Achage = Le réglage de l'intensité lumineuse s'active au bout d'une minute. Remarque Lorsqu'une touche est pressée, l'achage s'allume à l'intensité lumineuse maximale pendant 1 minute. À la mise en service de l'appareil, l'intensité lumineuse réglée ne s'applique que si la température intérieure réglée pour l'appareil est atteinte. Désactiver la sécurité enfants Appuyer sur pendant 5 sec. Achage = Achage = Achage = Achage = Éclairage intérieur L'éclairage intérieur est assuré par une barre d'éclairage LED dans le haut de chaque compartiment. L'éclairage intérieur s'allume automatiquement lorsque la porte de l'appareil est ouverte. L'éclairage intérieur s'éteint au bout de 5 secondes env. après fermeture de la porte. Si l'éclairage intérieur doit rester allumé lorsque la porte de l'appareil est fermée, appuyer sur la touche Light. Remarque Cette fonction s'applique à l'éclairage des deux compartiments. La luminosité de l'éclairage peut également être réglée.

• Actionner la touche Light.

• Maintenir la touche Light enfoncée et appuyer à la fois sur l'une des touches de réglage température afin d'obtenir un éclairage plus ou moins lumineux. Remarque : la variation de la luminosité s'applique à tous les compartiments. L'intensité lumineuse de l'éclai- rage LED correspond à la classe laser 1/1M. Attention Le cache de l'éclairage ne peut être retiré que par le S.A.V. Lorsque le cache est retiré, ne jamais regarder directement l'é c la i ra g e à t r aver s d e l ent ill e s optiques. La vision risque en eet d'être abîmée.31

Filtre à charbon actif : renouvellement de l'air assuré Selon les conditions d'environne- ment, les vins continuent d'évoluer en permanence. La qualité de l'air est donc un facteur déterminant de sa conser- vation. Nous recommandons l'échange annuel du ltre représenté, que vous pouvez commander auprès de votre revendeur spécialisé.

• Appuyer sur le cache et relâ- cher.

• Remplacement du filtre

• Mettre le cache en place, le pousser jusqu'à la butée et relâcher. Le cache se verrouille auto- matiquement. On entend un déclic. Mise en place de la clayette en bois Retrait et mise en place des clayettes en bois Les clayettes en bois peuvent être retirées pour faciliter le nettoyage de l'intérieur de l'appareil. Retrait de la clayette en bois Sortir complètement les glissières télescopiques. Mettre en place la clayette en bois en insérant les encoches situées à l'avant dans les pivots de support. Introduire la clayette en bois avec les glissières télescopiques dans l'appareil jusqu'à la butée. Pousser la clayette en bois vers l'arrière de manière à ce qu'elle s'enclipse à l'avant. Appuyer sur la clayette en bois des côtés arrière droit et gauche et l'enclipser. Soulever (désenclipser) la partie arrière de la clayette en bois à droite et à gauche et la retirer vers l'avant. Remplacement du ltre32 Schéma de stockage pour bouteilles type Bordeaux 0,75 l selon la norme NF H 35-124 Attention La charge maximale par clayette en bois est de 25 kg. Nombre de bouteilles Au total 30 bouteilles Nombre de bouteilles Au total 48 bouteilles Nombre de bouteilles Au total 80 bouteilles EWTdf 1653 EWTdf 2353 EWTdf 355333 Nettoyage Avant de procéder au nettoyage, arrêter impérativement l'appareil. Pour cela, débrancher la prise de l'appareil ou mettre hors circuit les protections électriques situées en amont.

• Nettoyer l'intérieur ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.

• Utiliser un produit nettoyant pour vitres pour nettoyer les surfaces vitrées et un produit nettoyant pour acier inox vendu habituelle- ment dans le commerce pour les surfaces en acier. Ne pas employer d'appareils de nettoyage à vapeur : risque de dommages matériels et de blessures !

• Éviter que l'eau de nettoyage ne s'infiltre dans les parties élec- triques et par la grille de ventilation.

• Ne pas détériorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-vente.

Arrêt prolongé Lorsque votre appareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en amont. Nettoyer l'appareil et laisser la porte ouverte an d'éviter la for- mation d'odeurs. Cet appareil est conforme aux prescriptions de sécurité appli- cables et satisfait ainsi aux prescriptions dénies par les directives UE 2014/30/EU et 2014/35/EU. Pannes éventuelles

• F0 ou F1 s'affiche. – Il s'agit d'un défaut de l'appareil. Contacter le S.A.V.

• Les ventilateurs situés à l'intérieur de l'appareil fonctionnent bien que la fonction ventilateur soit désactivée et le com- presseur (groupe frigorifique) arrêté. – Il s'agit d'un fonctionnement normal en fonction de la tempé- rature intérieure réglée et de la température ambiante du lieu d'installation. Vous pouvez remédier vous-même aux pannes sui vantes en contrôlant les causes possibles.

• L'appareil ne fonctionne pas : – L'appareil est-il en position marche ? – La prise de courant est-elle bien enfoncée ? – Le fusible de la prise est-il en bon état ?

• Le groupe compresseur ne démarre pas mais une valeur est indiquée sur l'affichage de température lors du bran- chement de la prise. – Le mode de présentation est activé. Contacter le S.A.V. Schéma de stockage Clayette de présentation

• L'appareil est trop bruyant : – L'appareil est peut-être mal calé. – Les meubles ou les objets se trouvant à proximité sont peut-être soumis aux vibrations du groupe compresseur. Sachez que les bruits dûs à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités. – Les compresseurs à vitesse variable peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse. Ce bruit est normal.

• La température n'est pas assez basse : – Le réglage de la température est-il correct ? (voir chapitre "Réglage de la température") – Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ? – La ventilation est-elle correctement assurée ?

L'appareil a-t-il été installé trop près d'une source de chaleur ?

• Le compresseur fonctionne lentement. – Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. Ceci est normal pour les modèles avec économie d'énergie.

• Un grondement sourd. – Le bruit est dû à la circulation de l'air du ventilateur. Ce bruit est normal.

• L'éclairage interne ne s'allume pas. – L'appareil n’est pas allumé. Allumer l'appareil. – La porte est restée ouverte pendant plus de 15 min. L’éclairage intérieur s’éteint automatiquement après 15 min. environ lorsque la porte est ouverte. – L’éclairage LED est défectueux ou le cache est endommagé. Si aucune des raisons men- tionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remé- dier vous-même à la panne, veuillez alors consulter votre S.A.V. le plus proche en lui indiquant la désignation

et le numéro de l'appareil

gurant sur la plaquette signalétique. L'emplacement de la plaquette signalétique gure dans le chapitre Description de l'appareil.7085 507-00 Instructions de montage Page 32 Armoire de mise en température des vins

Contenu de la livraison Étiquettes d'identication 2 pcs. - EWT 1653 4 pcs. - EWT 2353 8 pcs. - EWT 3553 Cache Pièce d'écartement Pièce d'écartement Équerre de xation Glissière de stabilisation 2 pcs. Poignée de la glissière de stabilisation Cache Prol de recouvrement Clé plate Équerre de xation 2 pc s . 2 pc s . 5 pc s . 2 pc s . Cache Aimant33

Dimensions de l'appareil Vue de côté Vue frontale Vue du dessus A 510 mm

Dimensions d'encastrement Remarque importante Afin d'éviter que des problèmes ne surviennent lors du mon- tage de l'appareil et que ce dernier ne subisse des dommages, respecter impérativement les consignes suivantes ! L'élément de cuisine doit être aligné horizontalement et verticalement ! Épaisseur minimale de paroi du corps du meuble = 16 mm. Cette zone est prévue pour le passage du câble d'alimentation secteur de l'arrière de l'appareil. Longueur libre du câble d'alimentation secteur : EWT 16..: 2000 mm EWT 23..: 2000 mm EWT 35..: 2800 mm Placer la prise de courant en respectant ces indications. La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.

EWT 16.. - 874-890 mm EWT 23.. - 1220-1236 mm EWT 35.. - 1772-1788 mm Ventilation de l'appareil Remarque importante La section libre d'aération doit toujours être d'au mo i n s 20 0 cm² entr e l'ouve r - ture inférieure de ventilation et l'ouverture supérieure de ventilation. Types d'ouverture de sortie d'air

Directement au-dessus de l'appareil

Au-dessus de l'élément haut

Sur l'élément haut avec la grille d'habillage à l'avant Remarque importante En cas d'utilisation de grilles d'habillage, tenir compte du fait que la section libre d'aération correspond à la somme des diérentes ouvertures dans la grille. Une découpe de 200 cm² pour mettre en place une grille de ventilation ne sut pas.

40 mm Transport de l'appareil PRUDENCE Risque de blessures et de dommages matériels dû à un transport incorrect ! - Transporter l'appareil dans son emballage. - Transporter l'appareil debout. - Ne pas transporter seul l'appareil.35

Inversion du sens d'ouverture de la porte

Retirer les caches.L'inversion du sens d'ouverture de la porte ne peut être eectuée que par un personnel spécialisé.Pour procéder à l'inversion, l'intervention de deux personnes est nécessaire.

3. Retirer la porte.

La porte doit être tenue par une personne.

AVERTISSEMENT ! Porte très lourde. Risque de blessures et domages matériels. N'effectuer l'inversion qu'avec une per- sonne capable de porter un poids de 20 kg.

2. Démonter la sécurité prévue pour le transport.

ATTENTIONRisque de blessures lorsque les charnières se replient !- Laisser les charnières ouvertes. AVERTISSEMENT ! Risque de blessures lorsque la porte culbute ! Si les éléments de fixation ne sont pas serrées avec le bon couple de serrage, la porte de culbuter. Cela peut entraîner des blessures graves. De plus la porte peut ne pas se fermer de telle façon que l'appareil ne réfrigère pas correctement.

Dévisser les charnières et les caches et les revisser dans la position diagonalement opposée.

5. Poser la butée sur le côté opposé.

Retirer l'équerre de fixation supérieure et la placer sur le côté opposé.

7. Poser la porte sur l'appareil.

Attention La porte doit être tenue par une personne.

8. Mettre les caches en place et les enclipser.

Après son montage sur l'appa- reil, vérifier que la porte est correctement fixée et sécuri- sée et qu'elle ferme bien.38

2. Installer le câble d'alimentation vers la prise.

1. EWT 3553 - Démonter la sécurité prévue pour le transport.

3. Introduire l'appareil aux 2/3 dans le corps du meuble.

En faisant glisser l'appareil, veiller à ne pas endommager le câble secteur !

4. Visser à fond les pieds réglables.

Encastrement de l'appareil RemarqueVérier les dimensions d'encastrement avant de procéder au montage.La tablette intermédiaire et la paroi latérale du meuble doivent être perpendiculaires l'une par rapport à l'autre. L'encastrement doit être eectué par du personnel spécialisé formé.L'encastrement requiert deux personnes. AVERTISSEMENT ! Danger d'incendie dû à un court-circuit ! - Lors de l'introduction de l'appareil dans la niche, ne pas serrer, coincer ou endomma- ger le câble d'alimentation. - Ne pas utiliser l'appareil avec un câble d'alimentation défectueux. AVERTISSEMENT ! Danger d'incendie dû à l'humidité ! Lorsque des pièces sous tension ou le câble d'alimentation deviennent humides, un court-circuit peut se produire. - L'appareil est conçu pour fonctionner dans des locaux fermés. Ne pas faire fonctionner l'appareil à ciel ouvert ou dans des zones humides ou à risque de projection d'eau. - Uniquement utiliser l'appareil à l'état monté.

5. Mettre en place le profil de recouvrement.

6. Démonter la sécurité prévue pour le transport.

7. Un i q u e m e nt s i l 'ép a i s s e u r d e p a r o i e s t i n f é r i e ure à 19 m m :

Mettre en place les pièces d'écartement.

Pour appareils à char- nières de porte placées à gauche. Pour appareils à char- nières de porte placées à droite.40

11. Introduire complètement l'appareil dans la niche.

La distance sur tous les côtés doit toujours être la même.

Aligner l'appareil à l'aide des pieds réglables. 42 mm

8. Retirer le cache.

9. Visser l'équerre de fixation.

10. Visser l'équerre de fixation.

• Faire glisser l'équerre vers la paroi du meuble.

• Serrer à fond les vis

13. Fixer l'appareil sur le corps du meuble à l’aide de vis à

travers les charnières et les équerres de fixation.

14. Plier la partie avant de l'équerre de butée et la retirer.

15. Mettre en place les caches.

Sécuriser l’appareil à l'arrière en bas : Insérer la poignée 1 dans la glissière de stabilisation

introduire la glissière dans le fond de l’appareil. Retirer la poignée et répéter l’opération avec la deuxième glissière de stabilisation. L'encastrement est maintenant terminé. Vérifier que l'appareil est correctement fixé et sécurisé dans le corps du meuble et que la porte ferme bien.
