CDA240C - Disjoncteur différentiel HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur différentiel (interrupteur différentiel sectionneur)
Marque	Hager
Modèle	CDA240C
Courant nominal	16 à 63 A
Tension nominale	230/400 V AC
Nombre de pôles	2 pôles (1P+N)
Type de courant de défaut	AC
Fréquence	50/60 Hz
Indicateur de position des contacts	Oui
Fonction test	Oui, bouton TEST (test bi-annuel)
Protection contre les poussières	Recommandée si le tableau n'est pas IP5x
Dimensions (L x H x P)	36 x 85 x 70 mm
Poids	0,15 kg
Indice de protection	IP20
Matériau du boîtier	Plastique auto-extinguible
Température de fonctionnement	-25 °C à +40 °C
Normes	Conforme aux normes en vigueur
Garantie	24 mois contre vices de matériaux ou de fabrication
Accessoires compatibles	Contact auxiliaire/signal défaut, déclencheur, kit de verrouillage
Installation	Par un personnel qualifié uniquement
Entretien et nettoyage	Test semestriel avec le bouton test. Nettoyer avec un chiffon sec.
Pièces détachées et réparabilité	Non réparable. Remplacer l'appareil en cas de défaut.

FOIRE AUX QUESTIONS - CDA240C HAGER

Comment installer le disjoncteur différentiel Hager CDA240C ?

L'installation doit être réalisée par un personnel qualifié uniquement. L'appareil se monte sur rail DIN dans un tableau électrique. Respecter les normes en vigueur et couper l'alimentation avant toute intervention.

Que faire si le disjoncteur ne déclenche pas lors du test ?

Si l'appareil ne déclenche pas après avoir appuyé sur le bouton TEST, cela peut indiquer un défaut. Vérifiez que l'alimentation est active. Si le problème persiste, remplacez immédiatement le disjoncteur différentiel.

Comment effectuer le test de fonctionnement ?

Appuyez sur le bouton TEST situé sur la face avant. L'interrupteur différentiel doit déclencher (se mettre en position OFF). Effectuez ce test au moins deux fois par an.

Quelle est la différence entre un disjoncteur différentiel et un interrupteur différentiel ?

Le disjoncteur différentiel combine protection contre les surcharges/courts-circuits et protection différentielle. L'interrupteur différentiel assure uniquement la protection différentielle. Le CDA240C est un interrupteur différentiel sectionneur (pas de protection surcharge).

Puis-je remplacer moi-même l'appareil ?

Non, le remplacement doit être effectué par un électricien qualifié. Travailler sur une installation électrique présente des risques de choc électrique.

Que faire en cas de déclenchement intempestif ?

Débranchez les appareils branchés sur le circuit et réarmez le disjoncteur. Si le déclenchement persiste, il peut y avoir un défaut d'isolement. Faites vérifier l'installation par un professionnel.

Quelle est la garantie du Hager CDA240C ?

La garantie est de 24 mois contre tous vices de matières ou de fabrication à partir de la date de production. Pour toute réclamation, retournez le produit via votre installateur et grossiste.

Où trouver les accessoires pour ce modèle ?

Les accessoires tels que le contact auxiliaire, le déclencheur et le kit de verrouillage sont disponibles dans le catalogue général Hager. Consultez la documentation ou contactez un distributeur agréé.

Comment protéger le disjoncteur contre la poussière ?

Si des travaux sont effectués à proximité du tableau électrique et que celui-ci n'est pas IP5x, il est recommandé de protéger l'installation contre la poussière pour éviter tout dysfonctionnement.

Quelles sont les conditions d'utilisation à respecter ?

L'appareil ne convient pas aux atmosphères polluées ou agressives (ex. ambiance chlorée, brouillard salin). Utilisez-le uniquement en intérieur dans un environnement sec et propre.

MODE D'EMPLOI CDA240C HAGER

DE FI-Schutzschalter 16-63A
(FR) Interrupteur différentiel sectionneur

16-63A

ATTENTION : à installer uniquement par un personnel qualifié.

Disjoncteur de branchement 63A

Interrupteur différentiel 16 - 63A

Indicateur de position de contacts

TEST und FI - Fehlerstromanzeige: Test-Taste, halbjährlich drücken FI - Schutzschalter muß auslösen.
TEST et visualisation défaut différentiel : lors de l'action sur le bouton test, l'interrupteur différentiel doit déclencher. Test bi-annuel.

Coordination interrupteur différentiel / protection en amont (voir catalogue général).
Accessoires: contact auxiliaire/signal défaut, déclencheur et kit de verrouillage, voir catalogue général.

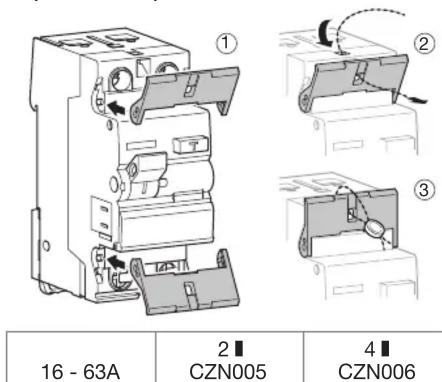

Klemmenabdeckung
Cache-bornes plombabies
Copri-morsetti piombabile

24 mois contre tous vices de matieres ou de fabrication, a partir de leur date de production. En cas de defectuosite, le produit doit et remis au grossiste habituel. La garantie ne joue que si la procEDURE de return via l'installateur et le grossiste est respectee et si, après expertise, notre service controle qualite ne detecte pas de defaut d'u a une mise en oeuvre et/ ou une utilisation non conforme aux regles de l'art. Les remarques eventuelles expliquant la defectuosite devont accompagner le produit.

Garanzia

Protection contre la poussière

Nous recommendons de protégger votre installation électrique contre la poussière si des travaux sont effectuels à proximité et que votre tableau n'est pas IP5x.
Ne convient pas aux atmosphères polluées et agressives (ex. ambiance chlorée, brouillard salin etc.).
