Caractéristiques techniques	Puissance : 750W, Certification 80 PLUS Bronze, Connecteurs : 1 x 24-pin, 1 x 4+4 pin CPU, 4 x 6+2 pin PCI-E, 6 x SATA, 3 x Molex
Utilisation	Idéale pour les configurations de jeu et les PC de bureau nécessitant une alimentation stable et efficace.
Maintenance et réparation	Pas de maintenance nécessaire, mais en cas de panne, contacter le service client ou un professionnel pour réparation.
Sécurité	Protection contre les surcharges, les courts-circuits et les surtensions intégrée.
Informations générales	Dimensions : 150 x 140 x 86 mm, Garantie : 5 ans, Ventilateur de 120 mm pour un refroidissement optimal.

FOIRE AUX QUESTIONS - Smart BM2 750W THERMALTAKE

Quelles sont les spécifications techniques de l'alimentation THERMALTAKE Smart BM2 750W ?

L'alimentation THERMALTAKE Smart BM2 750W offre une puissance de 750 watts, un ventilateur de 120 mm, une certification 80 PLUS Bronze et des câbles modulaires pour une gestion optimale des câbles.

Comment installer l'alimentation THERMALTAKE Smart BM2 750W dans mon PC ?

Pour installer l'alimentation, placez-la dans le boîtier de votre PC en vous assurant que le ventilateur est orienté correctement (généralement vers le bas ou l'arrière). Connectez les câbles d'alimentation à la carte mère, au processeur et aux composants comme la carte graphique.

Que faire si mon PC ne s'allume pas après avoir installé l'alimentation ?

Vérifiez que tous les câbles sont correctement connectés, notamment le câble 24 broches de la carte mère et le câble 8 broches du processeur. Assurez-vous également que l'interrupteur de l'alimentation est sur 'ON'.

L'alimentation THERMALTAKE Smart BM2 750W fait-elle du bruit ?

Un léger bruit provenant du ventilateur est normal, surtout sous forte charge. Si le bruit est excessif ou s'accompagne de cliquetis, cela peut indiquer un problème et il est conseillé de contacter le support technique.

Comment savoir si mon alimentation fonctionne correctement ?

Pour vérifier le bon fonctionnement de l'alimentation, vous pouvez utiliser un testeur d'alimentation ou vérifier si tous les composants de votre PC s'allument correctement. Si des composants ne fonctionnent pas, il se peut que l'alimentation soit défectueuse.

Puis-je utiliser l'alimentation THERMALTAKE Smart BM2 750W avec une carte graphique haut de gamme ?

Oui, l'alimentation de 750W est généralement suffisante pour la plupart des configurations avec des cartes graphiques haut de gamme, mais il est conseillé de vérifier les exigences de puissance spécifiques de votre carte graphique pour assurer une compatibilité.

Comment nettoyer l'alimentation THERMALTAKE Smart BM2 750W ?

Débranchez l'alimentation de l'alimentation électrique. Utilisez un aspirateur ou un pinceau doux pour enlever la poussière du ventilateur et des grilles d'aération. Évitez d'utiliser de l'eau ou des produits chimiques.

Y a-t-il une garantie pour l'alimentation THERMALTAKE Smart BM2 750W ?

Oui, cette alimentation est généralement couverte par une garantie de 5 ans, mais cela peut varier selon le revendeur. Vérifiez la politique de garantie au moment de l'achat.

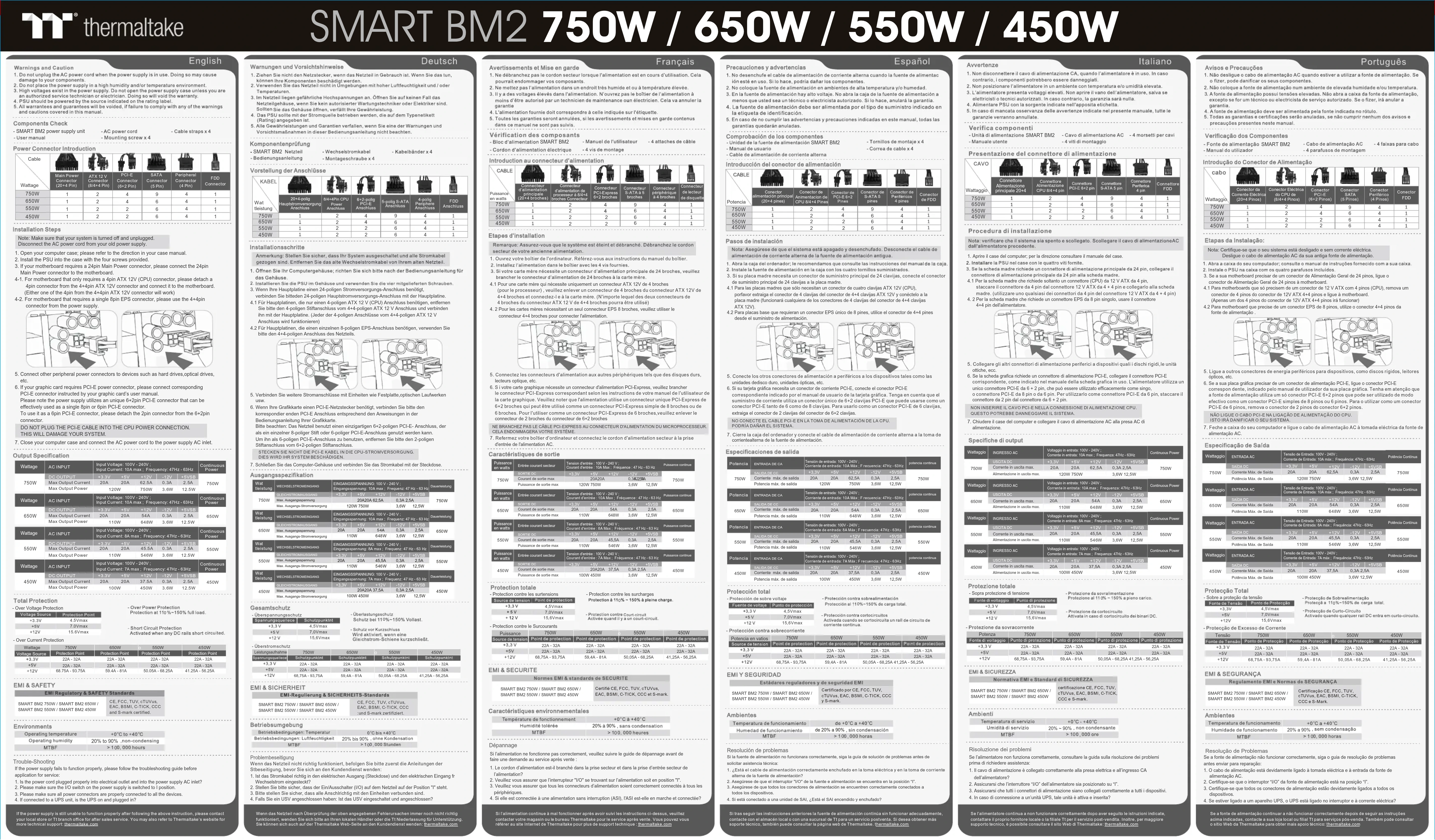

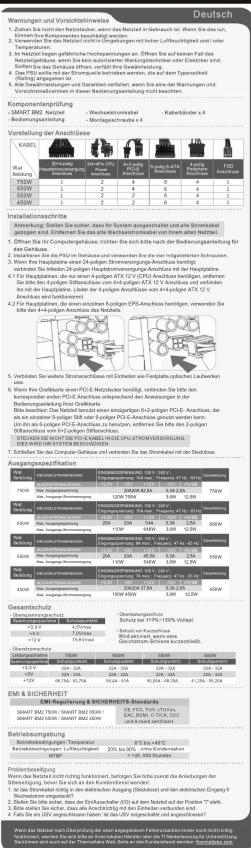

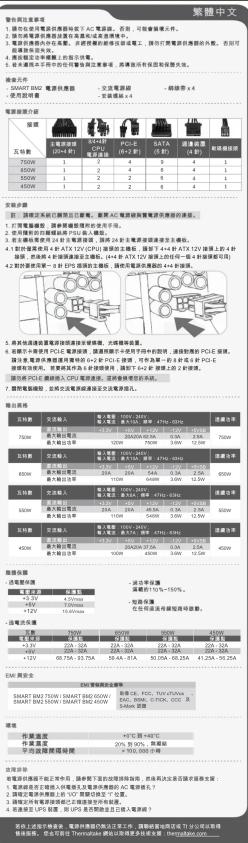

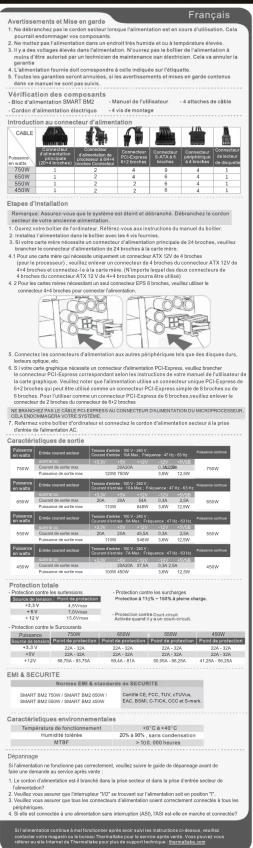

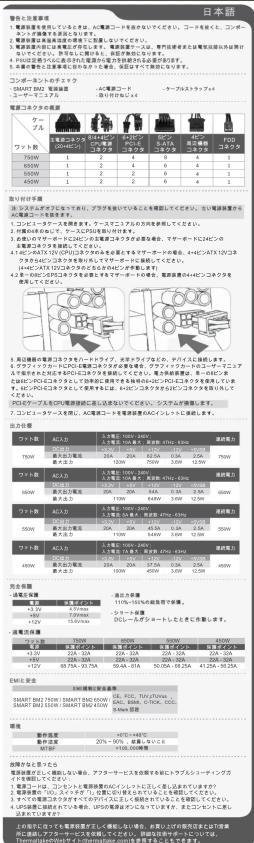

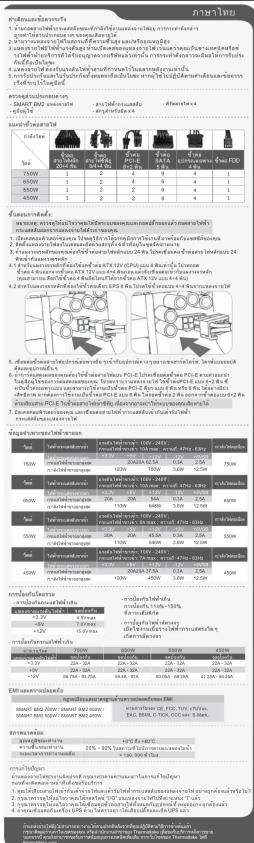

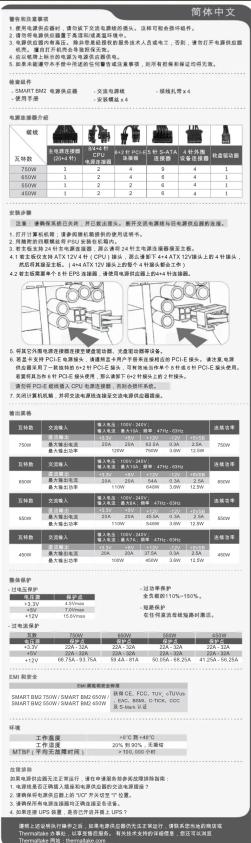

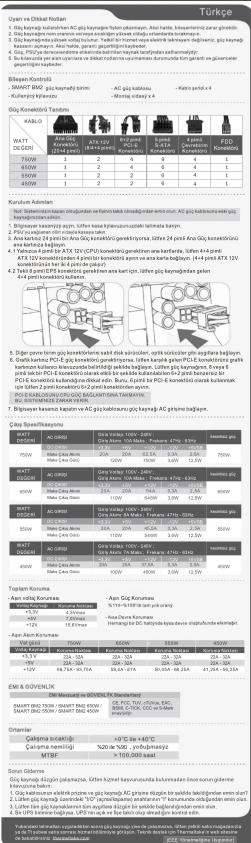

MODE D'EMPLOI Smart BM2 750W THERMALTAKE

Connecteur de lecteur de disquette Conector de FDD

8/4+4Pin CPU Power Anschluss Connecteur d’alimentation de processeur á 8/4+4 broches Connecteur Connecteur PCI-Express 6+2 broches Conector de Animentacion de CPU 8/4+4 Pines Connettore Alimentazione CPU 8/4+4 pin Conector Eléctrica do CPU de (8/4+4 Pinos) 750W 650W 550W 450W 750W 650W 550W 450W Puissance en watts 750W 650W 550W 450W 750W 650W 550W 450W 750W 650W 550W 450W Wattaggio 750W Wattage 650W 550W 450W WattageWattageWattage Wat tleistung 750W 650W 550W 450W Wat tleistung Wat tleistung Wat tleistung 750W 650W 550W 450W Puissance en watts Puissance en watts Puissance en watts Puissance en watts 750W 650W 550W 450W Potencia Potencia Potencia Potencia 750W 650W 550W 450W Wattaggio Wattaggio Wattaggio Wattaggio 750W 650W 550W 450W Wattaggio Wattaggio Wattaggio Wattaggio Note: Make sure that your system is turned off and unplugged.Disconnect the AC power cord from your old power supply.1. Open your computer case; please refer to the direction in your case manual.2. Install the PSU into the case with the four screws provided.3. If your motherboard requires a 24pin Main Power connector, please connect the 24pin Main Power connector to the motherboard.4-1. For motherboard that only requires a 4pin ATX 12V (CPU) connector, please detach a 4pin connector from the 4+4pin ATX 12V connector and connect it to the motherboard. (Either one of the 4pin from the 4+4pin ATX 12V connector will work)4-2. For motherboard that requires a single 8pin EPS connector, please use the 4+4pin connector from the power supply.5. Connect other peripheral power connectors to devices such as hard drives,optical drives, etc.6. If your graphic card requires PCI-E power connector, please connect corresponding PCI-E connector instructed by your graphic card’s user manual. Please note the power supply utilizes an unique 6+2pin PCI-E connector that can be effectively used as a single 8pin or 6pin PCI-E connector. To use it as a 6pin PCI-E connector, please detach the 2pin connector from the 6+2pin connector.7. Close your computer case and connect the AC power cord to the power supply AC inlet.3. Wenn Ihre Hauptplatine einen 24-poligen Stromversorgungs-Anschluss benötigt, verbinden Sie bitteden 24-poligen Hauptstromversorgungs-Anschluss mit der Hauptplatine.4.1 Für Hauptplatinen, die nur einen 4-poligen ATX 12 V (CPU) Anschluss benötigen, entfernen Sie bitte den 4-poligen Stiftanschluss vom 4+4-poligen ATX 12 V Anschluss und verbinden ihn mit der Hauptplatine. (Jeder der 4-poligen Anschlüsse vom 4+4-poligen ATX 12 V Anschluss wird funktionieren)4.2 Für Hauptplatinen, die einen einzelnen 8-poligen EPS-Anschluss benötigen, verwenden Sie bitte den 4+4-poligen Anschluss des Netzteils.5. Verbinden Sie weitere Stromanschlüsse mit Einheiten wie Festplatte,optischen Laufwerken usw.6. Wenn Ihre Grafikkarte einen PCI-E-Netzstecker benötigt, verbinden Sie bitte den korrespondier enden PCI-E Anschluss entsprechend den Anweisungen in der Bedienungsanleitung Ihrer Grafikkarte. Bitte beachten: Das Netzteil benutzt einen einzigartigen 6+2-poligen PCI-E- Anschluss, der als ein einzelner 8-poliger Stift oder 6-poliger PCI-E-Anschluss genutzt werden kann. Um ihn als 6-poligen PCI-E-Anschluss zu benutzen, entfernen Sie bitte den 2-poligen Stiftanschluss vom 6+2-poligen Stiftanschluss.7. Schließen Sie das Computer-Gehäuse und verbinden Sie das Stromkabel mit der Steckdose.

1. Ouvrez votre boîtier de l'ordinateur. Référez-vous aux instructions du manuel du boîtier.

4.1 Pour une carte mère qui nécessite uniquement un connecteur ATX 12V de 4 broches

(pour le processeur) , veuillez enlever un connecteur de 4 broches du connecteur ATX 12V de 4+4 broches et connectez-l e à la carte mère. (N'importe lequel des deux connecteurs de 4 broches du connecteur ATX 12 V de 4+4 broches pourra être utilisé) 4. 2 Pour les cartes mères nécessitant un seul connecteur EPS 8 broches, veuillez utiliser le connecteur 4+4 broches pour connecter l'alimentation.

5. Connectez les connecteurs d'alimentation aux autres périphériques tels que des disques durs,

lecteurs optique, etc.6. S i votre carte graphique nécessite un connecteur d'alimentation PCI-Express, veuillez brancher le connecteur PCI-Express correspondant selon les instructions de votre manuel de l'utilisateur de la carte graphique. Veuillez noter que l'alimentation utilise un connecteur unique PCI-Express de 6+2 broches qui peut être utilisé comme un connecteur PCI-Express simple de 8 broches ou de 6 broches. Pour l'utiliser comme un connecteur PCI-Express de 6 broches,veuillez enlever le connecteur de 2 broches du connecteur de 6+2 broches

7. Refermez votre boîtier d'ordinateur et connectez le cordon d'alimentation secteur à la prise

d'entrée de l'alimentation AC.

3. Si su placa madre necesita un conector de suministro principal de 24 clavijas, conecte el conector

1. Le cordon d’alimentation est-il branché dans la prise secteur et dans la prise d’entrée secteur de

2. Veuillez vous assurer que l’interrupteur "I/O" se trouvant sur l’alimentation soit en position "I".

4,5B max 7,0B max 15,6B max
