C820RQ - Thermostat Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Marque	Fantini Cosmi
Modèle	C820RQ
Type de produit	Thermostat d'ambiance numérique
Alimentation	230 V - 50 Hz ou 2 piles alcalines AA 1,5 V
Consommation électrique maximale	1 W
Durée de vie des piles	> 1 an
Affichage	Écran numérique avec rétroéclairage
Échelle de réglage de température	2 °C à 40 °C, incrément de 0,1 °C
Échelle de mesure/affichage	-9 °C à +50 °C, résolution 0,1 °C
Sortie relais	Contacts secs de commutation 5(3) A 230 Vca
Différentiel de réglage minimum	0,3 °C (réglable jusqu'à 5 °C)
Mode de régulation	ON/OFF ou TPI (avec alimentation secteur)
Fonctions de base	Confort, Économie, Arrêt, Réglage point de consigne, Menu utilisateur
Fonctions avancées	Limites de consigne, Antigel, Optimisation, Pompe anti-grippage, Relais virtuel, Réinitialisation
Programmation	Non programmable (manuel)
Dimensions (base carrée)	98 x 98 x 20 mm
Dimensions (base rectangulaire)	125 x 98 x 20 mm
Poids	0,100 kg
Montage	Mural ou sur boîte d'encastrement type 500-502-503
Hauteur d'installation recommandée	1,5 m au-dessus du sol
Indice de protection	IP32
Classe d'isolement	Classe II
Température ambiante max.	45 °C
Température de stockage	-10 °C à +60 °C
Normes	EN 60730-1, directives EMC et LVD, ErP Classe IV
Entretien et nettoyage	Nettoyer avec un chiffon sec ; couper l'alimentation avant toute opération
Piles	2 piles alcalines AA 1,5 V (remplacement sans perte de réglages)
Accessoires inclus	Thermostat, base rectangulaire, manuel d'utilisation
Garantie	24 mois à compter de l'installation

FOIRE AUX QUESTIONS - C820RQ Fantini Cosmi

Comment installer le thermostat Fantini Cosmi C820RQ ?

L'installation doit être effectuée hors tension par un technicien qualifié. Séparez le couvercle de la base en appuyant sur le bouton inférieur. Fixez la base au mur ou sur une boîte d'encastrement à 1,5 m du sol. Connectez les bornes 1 et 4 au système de chauffage/refroidissement. Pour l'alimentation secteur, connectez L et N au 230 V. Vous pouvez aussi utiliser 2 piles AA.

Comment remplacer les piles du thermostat ?

Ouvrez le couvercle, insérez 2 piles alcalines AA 1,5 V dans le compartiment arrière en respectant les polarités. Le remplacement peut se faire sans perdre les réglages. Si l'appareil est alimenté sur secteur, ne pas insérer de piles.

Que signifie le clignotement de l'écran en veille ?

Un clignotement par minute indique des piles faibles (fonctionnement possible mais remplacement nécessaire). Un clignotement rapide signifie piles épuisées : l'appareil passe en mode OFF et ne fonctionne plus.

Comment régler la température souhaitée ?

Réveillez l'écran en appuyant brièvement sur MODE. Utilisez les flèches UP/DOWN pour modifier le point de consigne par pas de 0,1 °C. La valeur clignote et la touche MODE s'allume en vert pour confirmer l'enregistrement.

Quels sont les modes de fonctionnement disponibles ?

Trois modes : Comfort (température de confort), Eco (économie d'énergie) et OFF (arrêt du système). Appuyez sur MODE pour les parcourir.

Comment accéder au menu utilisateur pour modifier les réglages de base ?

Réveillez l'écran, puis appuyez sur MODE pendant plus de 3 secondes. Utilisez MODE pour naviguer entre les paramètres (mot de passe, temps de veille, intensité, correction température, saison, firmware) et les flèches pour modifier les valeurs.

Comment activer le verrouillage des touches ?

Dans le menu utilisateur, sélectionnez 'P Mot de passe'. Choisissez un code entre 1 et 999. Ce code devra être saivi suivi de MODE pour accéder à tout réglage. Pour désactiver, réglez la valeur sur 0.

Qu'est-ce que le mode de régulation TPI et comment l'activer ?

Le mode TPI est un algorithme qui optimise les cycles de marche/arrêt en fonction de la température ambiante, de la classe énergétique et du type d'émetteur. Il n'est disponible qu'avec alimentation secteur. Pour l'activer, allez dans les fonctions avancées (appui long sur UP+DOWN), réglez P07 sur 2.

Comment réinitialiser le thermostat aux réglages d'usine ?

Dans les fonctions avancées, paramètre P16. Réglez sur 'OUI' et validez. Tous les paramètres reviendront aux valeurs par défaut.

Que faire si le thermostat ne s'allume pas ?

Vérifiez l'alimentation : si sur secteur, assurez-vous que la tension est présente (230 V) et que les connexions sont correctes. Si sur piles, vérifiez l'état et la polarité des piles. Si le problème persiste, contactez un technicien qualifié.

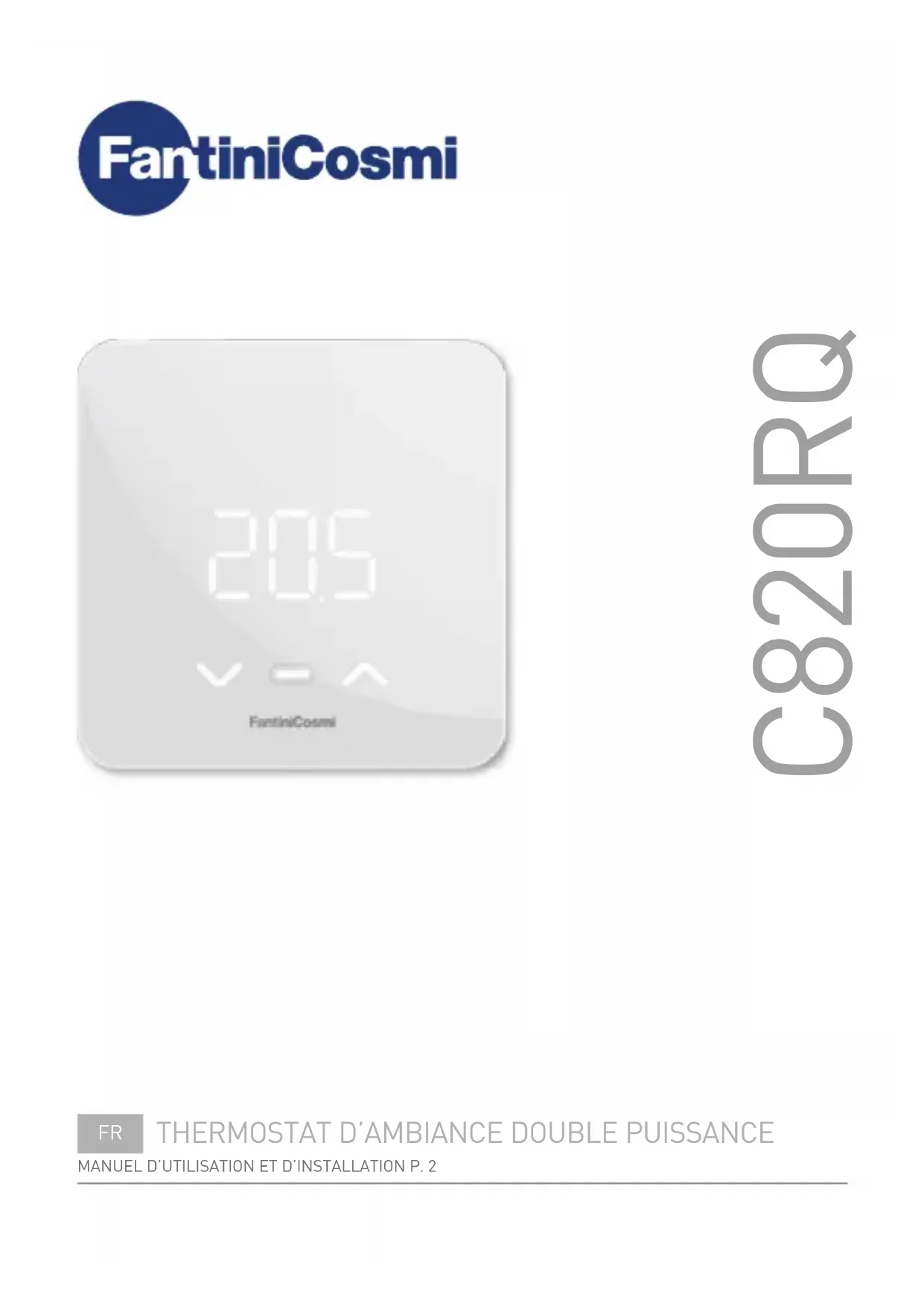

MODE D'EMPLOI C820RQ Fantini Cosmi

Cher client, nous vous remercions d'avoir acheté le thermostat d'ambiance numérique Fantini Cosmi modele C820RQ pour la gestion de la température et le comfort domestique.

Ce manuel contient toutes les informations nécessaires pour une installation et une configuration correctes.

Vouss pouvez également télécharger ce manuel au format numérique et en différentes langues en flashant le code QR ci-dessous et en saisissant le code du produit.

ITAENG FRA ESP DEU RUS

Contenu du paquet

pdf.fantinicosmi.it

• Thermostat C820RQ
• Base rectangular
• Manuel

Avertissements

Veuillez litre attentivement les instructions d'installation, les avertissements de sécurité, les instructions de fonctionnement et d'entretien de ce livre, qui doit être conservé pour référence ultérieure.

• Àprous avoir retire l'emballage, vérifiez l'intégrité de l'appareil ; en cas de doute, ne l'utilisez pas.
• L'installation de l'appareil doit être effectuee par des techniciens qualifiés, conformément aux normes en viqueur.

• L'utilisation de tout apparéil électrique implique le respect de certaines règles de base. En particulier :

• NE PAS toucher l'appareil avec les mains ou les pieds mouillés ou nus.

• Ne PAS exposer l'appareil aux intempéries (pluie, soleil, etc.).
• Avant toute opération d'entretien ou de nettoyage, couper l'alimentation électrique.
• NE PAS alimenter l'appareil avec le couvercle ouvert.

TABLE DES MATIÈRES

1 - DONNÉES TECHNIQUES P.4
2-INSTALLATION P.5

2.1-FIXATION MURALE P.5
2.2-CONNEXION AU SYSTÉME P.7
2.3 - ALIMENTATION ÉLECTRIQUE P.8

3-UTILISATION P.9
4 - MODIFIER LES PARAMÉTRES DE BASE (MENU UTILISATEUR).... P. 10
5-FONCTIONS AVANCEES P.13
6-ELIMINATION P.19
7 - CONDITIONS GENÉRALES DE GARANTIE P.19

1 - DONNÉES TECHNIQUES

Alimentation	230 V - 50 Hz 2 piles alcalines AA 1,5 V
Durée de vie de la batterie > 1 an
Réglage ON / OFF ou TPI
Consommation électrique maximale 1 W
Extinction des LEDs	5/10 s. à partir de la dernière pression; toujours ON (seulement avec alimentation secteur 230V)
Échelle de réglage de la température 2 ÷ 40 °C ; incrément de 0,1 °C
Échelle mesure / affichage T ambiente -9 à +50 °C ; résolution 0,1 °C
Affichage de la température Celsius
Sortie relais avec contacts secs de commutation	5(3)A 230 Vca
Microdisconnexion 1 B.U.
Section nominale des conducteurs pour les câbles flexibles	de 0,5 à 1 mm²
Différentiel de réglage minimum STD ; (0,3 ÷ 5) °C
Gradient thermique de ↔reference 4 K/h
Température ambiente maximale 45 °C
Température de stockage -10 ÷ +60 °C
Logiciel Classe A
Classe d'isolement Classe II
Degré de protection IP32
Degré de pollution 2
Montage	Au mur ou sur une boîte d'encastrement type 500-502-503
Dimensions	98 x 98 x 20 mm (base carrée) 125 x 98 x 20 mm (base rectangulaire)
Poids	0,100 kg
Conforme aux normes : EN 60730-1 et deuxîme partie ;
Directive 2014/30/EU (EMC) ; Directive 2014/35/EU (LVD) ;
Classification ErP : ErP Class IV, 2 % (Règ. EU 811/2013 - 813/2013).

Produit fabriqué en Italie.

2 - INSTALLATION

Les opérations d'installation et d'entretien doivent être effectuées hors tension et par du personnel qualifié, conformément aux normes en vigueur.

2.1 - FIXATION MURALE

Pour un fonctionnement optimal de l'appareil, il est recommandé d'inverter le thermostat à une hauteur d'environ 1,5 m au-dessus du sol, dans une position permettant de détecter correctement la température ambiente (voir l'exemple sur le dessin).

Pour proceder à la fixation, séparez le couvercle frontal de la base en appuyant sur le bouton situé sur le bord inférieur du couvercle et en dégageant le corps de l'appareil vers le haut, comme indiqué sur la figure.

SURLE MUR

Pour le montage mural, les languettes situées à l'arrière de la base doivent être rétrées. De cette manière, le thermostat s'adaptera parfaitement au mur.

SUR LES BOIITES D'ENCASTREMENT

Le thermostat est fourni avec une base carrée et rectangulaire pour permettre le montage sur des boîtes d'encastrement de type 500-502-503.

2.2 - CONNEXION AU SYSTEME

Les opérations d'installation et d'entretien doivent être effectuées hors tension et par du personnel qualifié, conformément aux normes en vigueur.

En devissant la vis comme indiqué sur le dessin et en abaissant le couvercle en plastique, vous aurez accès aux connexions électriques.

Connector les bornes 1 et 4 au système.

2.3 - ALIMENTATION ÉLECTRIQUE

SECTEUR 230V - 50Hz

Connector les bornes L-N au système d'alimentation électrique de 230V.

PILES

Pour alimenter l'appareil avec des piles, utilisez 2 piles alcalines AA 1,5V.

Insérez les piles dans le compartment à piles situé à l'arrière de l'appareil, en respectant les polarités indiquées.

Notes :

• Si l'appareil est alimenté par le réseau 230V, nous recommendons de ne pas insérer de piles.
• Lorsque l'appareil est alimenté par la batterie, certaines fonctions avances ne peuvent pas etre seLECTIONnées.

AVERTISSEMENT DE BATTERIE FAIBLE

• 1 clignotement par minute lorsque l'écran est en mode veille : les piles sont faibles et il est encore possible de faire fonctionner l'appareil, mais elles doivent être remplacées.
• Clignotement rapide lorsqu'lacran est en veille : les piles sont épuisées, l'appareil ne peut plus être utilisé et passé en mode OFF.

Le remplacement des piles peut être effectué à tout moment sans perdre les réglages mémorisés.

3 - UTILISATION

Affichage des valeurs de température et des options de menu

1 DOWN - Diminution
2 MODE - Entrer
3 UP - Augmentation

ACTIVATION DE L'AFFICHAGE ET AFFICHAGE DE LA TEMPERATURE AMBIANTE

Lorsque le thermostat est en mode veille, l'écran est étant.

Une légère pression de 1 seconde sur le bouton central MODE active l'écran et affiche la température ambiente. Si le système est désactifé, OFF s'affiche.

1s.

MODE DE FONCTIONNEMENT

Lorsque l'écran est allumé, appuyez sur la touche centrale MODE pour sélectionner le mode de fonctionnement souhaité :

• [com (CONFORT) pour un réglage adapté aux moments que vous passez à la maison.
• Eco (ECONOMY) pour une régulation plus économe en énergie, par exemple pendant la nuit ou en cas d'absence de courte durée.
  OFF(OFF) pour eteindre le systeme en cas d'absence prolongee

L'enregistrement des modifications est confirmé par le clignotement du dernier paramètre affché et par l'allumage en vert de la touche MODE. ÀpRES l'enregistrement, l'écran revient à l'état de voir.

MODIFIER LA TEMPERATURE SOUHAITEE

En appuyant sur les flèches UP ou DOWN, la valeur de la température désirée (Set Point) du mode de fonctionnement actuel peut être modifiée. La valeur est augmentée ou diminuée par paliers de 0,1^ .

L'enregistrement des modifications est confirmé par le clignotement du dernier paramètre affché et par l'allumage en vert de la touche MODE. ÀpRES l'enregistrement, l'écran revient à l'état de voirie.

4 - MODIFIER LES PARAMÉTRES DE BASE (MENU UTILISATEUR)

Pour modifier certains paramètres de base et optimier l'utilisation de l'écran, vous pouvez accéder au Menu Utilisateur :

Appuyez

légèrement sur MODE pour réactiver le thermostat ;

Appuyez a nouveau sur MODE pendant plus de 3 secondes ;

Utilisez le bouton central MODE pour faire défiler les éléments du menu (voir la liste à la page 11);

Utilisez les flèches pour modifier les paramètres de l'objet selectionné.

L'enregistrement des modifications est confirmé par le clignotement du dernier paramètre affché et par l'allumage en vert de la touche MODE . ÀpRES l'enregistrement, l'écran revient à l'état de voir.

MENURÉGLAGES DE BASE

P Mot de passage

Afin d'empêcher d'autres utilisateurs de modifier les paramètres du thermostat, il est possible d'entrer un mot de passer qui verrouillera les boutons.

Pour activer cette fonction,CHOISSEZ un code d'acces dont la valeur est comprise entre 1 et 999. Ce code doit etre saisi, suivi du bouton MODE, pour acceder a n'importetquel reglage du thermostat, du contrôle de la temperature aux parametes de base ou avancés.

Pour désactiver le verrouillage des touches, réglez la valeur sur « 0 »

En attente

Vous pouvez modifier le temps de voir.

Valeur par défaut = 5

5 ÷ 10 s.

ON = Affichage toujours allumé (*)

(*) Le réglage n'est disponible que pour les systèmes alimentés par un réseau de 230V.

Intensité de l'éclairage de l'écran

Pour améliorer la visibilité des LED dans la piece ou pour atténuer leur niveau d'intensité lumineuse, la valeur par défaut peut être modifiée.

Valeur par défaut = 5

1÷ 10

DF5 Correction de la température

Si le thermostat est proche de sources de chaleur ou de zones à courant froid, il est possible de corriger la valeur de la température mesurée.

Valeur par défaut = 0^

-4.0°C÷+4.0°C

SER Saison

Changez la salle pour activer la commande en mode chauffage ou refroidissement. Lorsque le système est allumé pendant la salle hivernale, la LED centrale clignote en rouge, tandis qu'elle clignote en bleu lorsque le système est allumé pendant la salle estivale.

Valeur par défaut = WI

SU = Été (Refroidissement)

Fw Firmware

Sur cet écran, vous pouvez voir la version du micrologiciel.

5 - FONCTIONS AVANÇÉES

Pour modifier d'autres paramètres du thermostat, vous pouvez accéder au menu Fonctions Avancées :

Appuyez
legement sur
MODE pour
réactiver le
thermostat;

Appuyez sur les flèches UP et DOWN et mainte-nez-les enforcées pendant 3 se-condes ;

Utilisez le bouton central MODE pour faire défiler les éléments du menu (voir la liste à la page 14);

Utilisez les flèches pour modifier les paramètres de l'élement sélectionné.

La modification des valeurs des paramètres P01 à P16 doit être effectuee par du personnel compét et qualifie.

L'enregistrement des modifications est confirmé par le clignotement du dernier paramètre affché et par l'allumage en vert de la touche MODE. ÀpRES l'enregistrement, l'écran revient à l'état de voir.

MENUFONCTIONSAVANCEES

LIMITES POINT DE CONSIGNE

L'échelle de température souhaitation peut être limitée par l'utilisateur (Set Point).

P01 Valeur minimale du Point de Consigne saison hivernale

Valeur par défaut = 2.0^

2.0^ C ÷ 40^ C

P02 Valeur maximale du Point de Consigne saison hivernale

Valeur par défaut = 40.0^

2.0^ C ÷ 40^ C

P03 Valeur minimale du Point de Consigne saison estivale

Valeur par défaut = 2.0^

2.0^ C ÷ 40^ C

P04 Valeur maximale du Point de Consigne saisson estivale

Valeur par défaut = 40.0^

2.0^ C ÷ 40^ C

P05 Fonction antigel

Cette fonction permet d'eviter le blocage du système d'au gel eventuel des conduites pendant la période hivernale.

Valeur par défaut = 50^

OFF = désactivement

2.0^ C ÷ 7.0^ C

P06 Données affichées sur la page d'accueil

Valeur par défaut = 1

1 = Température ambiente

2 = Point de consigne actif

P07 Fonction d'ajustement

ON/OFF

Pendant le réglage ON/OFF Le thermostat s'allume (ON) lorsque la température ambiente mesurée est inférieure/supérieure à la valeur de température souhaïée (Set Point) et s'éteint (OFF) lorsque la température souhaïée est atteinte. Dans ce mode de réglage, la fonction d'optimisation peut être activée (P08) et régler la valeur duidifférentiel statique (P09).

TPI

Si le thermostat est alimenté par le réseau 230V, il est possible de bénéficier de l'algorithméspécial TPI, qui prend en compte des paramètres tels que la température ambiente, la classe énergétique de l'appartement (P12), le type de borne d'émission (P13), la bande proportionnelle (P15), la période de contrôle (P14), optimise les temps de fonctionnement du système pour maintainir un niveau de comfort plus constant en fonction des économies d'énergie optimales.

Valeur par défaut = 1

1 = Réglage ON/OFF
2 = Réglage TPI [*)

(*) Le réglage n'est disponible que pour les systèmes alimentés par un réseau de 230V.

POB Optimisation

Lorsque le thermostat est reglé sur ON/OFFcette fonction permet de minimiser la consommation d'énergie du système de chauffage et/ou de refroidissement en agissant sur les temps d'illumage et d'extinction de ce dernier en fonction du type de système installé et du différentiel programme.

Valeur par défaut = OFF

OFF = Fonction désactivée

ON = Fonction active (*)

(*) Fonction disponible uniquement pour la commande ON/OFF.

P09 Différentiel statique

En sélectionnant option ON/OFF il est possible de régler la valeur du différentielstatique pour:gérer la différence de température entre les états OFF et ON.

Valeur par défaut = Std
Std = Standard
0.3°C ÷ 5°C (*)

(*) Fonction disponible uniquement pour la commande ON/OFF.

P10 Pompe anti-grippage

La fonction anti-grippage de la pompe évite les dépôts de calcaire pendant les arrêts du système, ce qui se traduit par des temps d'activation courts de la pompe après 24 heures consécutives d'inactivité. La fonction est optionnelle et peut être activée en configurant les minutes d'activation de la pompe de circulation. Une fois activée, cette fonction reste active même lorsque le thermostat est en mode OFF.

Valeur par défaut = OFF
OFF = fonction désactivée
1 ÷ 10 min

Relais virtue

En activant la fonction de relais virtuel, il est possible d'afficher l'etat d'activité du système même lorsque l'écran est étant (stand-by). Lorsque le système est allumé pendant la saison hivernale, la LED centrale clignote en rouge, tandis qu'elle clignote en bleu, lorsque le système est allumé pendant la saison estivale.

Valeur par défaut = OFF
OFF = Fonction désactivée
ON = Fonction activée [ ]

(*) Fonction disponible uniquement pour les systèmes alimentés par un réseau de 230V.

P12 Classe énergétique

Avec l'ajustement TPI actif, il est nécessaire de définir la classe énergétique duBATIMENT pour permettre l'optimisation des durées de fonctionnement du système.

Paramètre par défaut = A4

A4,A3,A2,A1,B,C,D,E,F,G

Fonction disponible uniquement pour le réglage du TPI.

P13 Type de bornes d'émission

À l'activation du réglage TPI, il est nécessaire de régler d'autres paramètres connexes. Le terminal d'émission identifie l'élement final du système de chauffage/ refroidissement.

En réglant la borne d'émission, les valeurs de la bande proportionnelle et de la période d'ajustement sont régées automatiquement (voir tableau); il reste toute fois possible de les modifier.

Terminal d'émission Bande proportionnelle [°C] Période de réglage [min]

Radiateurs 0.515

Ventilo-convecteur 0.5 15

Plancher130

Valeur par défaut = 1

1 = Radiateurs

2 = Ventilo-convecteur

3 = Plancher

Fonction disponible uniquement pour le réglage du TPI.

P14 Période d'ajustement du TPI

La période d'adaptation TPI indique la durée d'un cycle de cycle de marche + arrêt du système. Cette période dépend du type de terminal d'émission.

Les valeurs de la période d'ajustement sont régles automatiquement en réglient le terminal d'émission (voir tableau P13); il reste possible de les modifier.

Valeur par défaut = 15

5÷ 60 min

Fonction disponible uniquement pour le réglage du TPI.

P15 Bandeproportionnelle TPI

La bande proportionnelle est la plage de température autour du point de consigné à laquelle le contrôle est actif TPI. Au-delà de cette plage, la régulation est de type ON/OFF.

Les valeurs de la bande proportionnelle sont régles automatiquement en réglient le terminal d'émission (voir tableau P13); il reste toute fois possible de les modifier.

Valeur par défaut = 0,5^ 0.5^÷ 2.0^

Fonction disponible uniquement pour le réglage du TPI.

P16 Réinitialisation du thermostat

Après avoir activé la réinitialisation, les paramètres du thermostat sont raménés aux valeurs par défaut.

Valeur par défaut = NON
NO = Réinitialisation désactivée
OUI = Réinitialisation activée

6 - ÉLIMINATION

Le symbole de la poubelle barrée d'une croix indique que les produits doivent être collectés et éliminés séparément des ordures menagères. Les batteries et accumulateurs intégrés peuvent être éliminés avec le produit. Ils seront séparés dans les centres de recyclage. Une barre noire indique que le produit a été mis sur le marché après le 13 août 2005. En participant au tri sélectif des produits et des piles, vous contribuez à l'élimination correcte de ces matériaux et évitez ainsi d'eventuelles conséquences négatives pour l'environnement et la

santé humaine. Pour de plus amples informations sur les programmes de tri et de recyclage disponibles dans votre pays, veuillez contacter votre bureau local ou le point de vente où vous avez achetié le produit.

7 - CONDITIONS GÉNÉRALES DE GARANTIE

La garantie conventionnelle est de 24 mois, à compter de la date d'installation de l'équipement. La garantie couvre toutes les pieces de l'appareil, à l'exception de celles soumises à une usure normale résultat de l'utilisation.

FANTINI COSMIS.p.A.
