MODE D'EMPLOI 424DEUUSBCCHARGER StarTech.com

Chargeur d'ordinateur portable USB-C GaN 240W à 4 ports, support de bureau/sous bureau

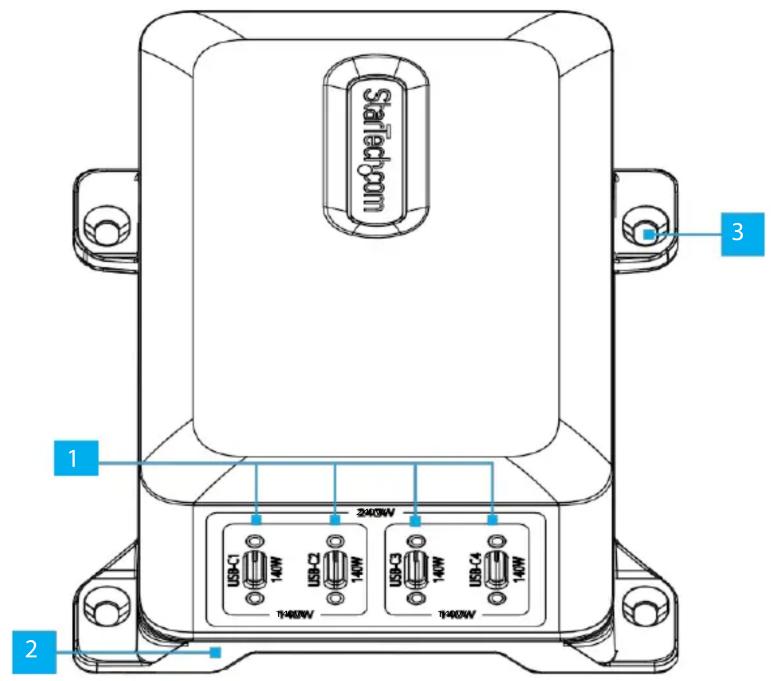

ID du produit

424Dxx-USB-C-CHARGER

*Le produit peut varier par rapport à l'image

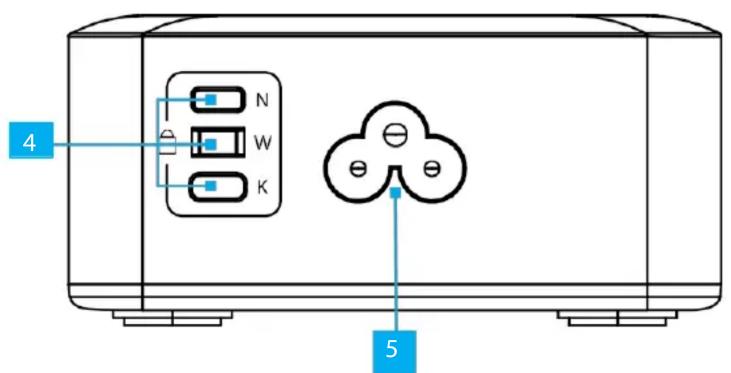

Vue arrirée

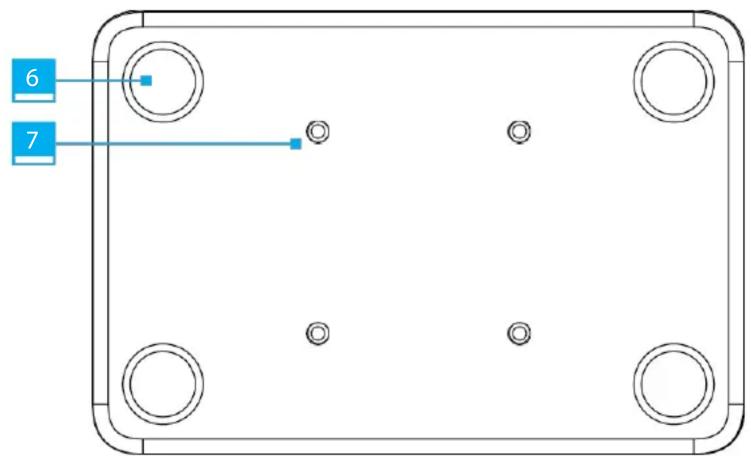

Vue de dessous (plaque de montage enlevée)

	Fonctionnalité	Fonction
1	Ports de charge USB de type C x 4	• Les ports USB Type-C verrouillables prenrent en charge jusqu'à 140W • Profils d'alimentation pris en charge : 5V 3A, 9V 3A, 12V 3A, 15V 3A, 20V 5A, 28V 5A (140W Max) • Mode d'alimentation programmable (PPS) : 5 - 11V 5A (45W Max) Note : Se reférer au tableau de comportement de l'alimentation pour la répartition de l'alimentation entre les ports.
2	Plaque de montage	• Permet de fixer la plaque de montage sur le chargeur à 4 ports.
3	Plaque de montage, troughs de fixation au bureau x 4	• Permet de fixer la plaque de montage sous un bureau ou sur un mur • Compatible VESA 100x100mm
4	Crénaux de sécurité	• Permet de sécuriser le chargeur à 4 ports avec un verroude cable pour ordinateur portable • Compatible avec les fentes de sécurité Nano, Noble Wedge® et K-slot
5	Entrée d'alimentation en courant alternatif	• A utiliser pour fournir de l'énergie avec le cordon d'alimentation IEC-C5 inclus.
6	Coussinets en caoutchouc antidérapants	• Empêche le chargeur à 4 ports de glisser lorsqu'il est placé sur une surface.
7	Plaque de montage, troughs de montage x 4	• Permet de fixer la plaque de montage sur le chargeur à 4 ports à l'aide des vis à tête faisée Phillips M3 incluses. • Les troughs de fixation sont espacés de 40 mm • Le modèle de montage est compatible avec les plaques de montage VESA de la station d'accueil de StarTech.com.

Contenu du paquet

Chargeur (A) x1
- Plaque de montage (installée) (B) x 1
- Vis à+tête fraîsee Phillips M3x4mm (5/32") (installées) (C) x 4
- Vis à bois à tête fraîée Phillips M4x12mm (1/2") (D) x 4
- Vis à bois à tête fraîée Phillips M4x20mm (3/4") (E) x 4
- (Uniquement pour 424D3x-USB-C-CHARGER) S2CEPR3M-USBSL-CABLE (F) x 2
Cordon d'alimentation IEC-C5 de 6 pieds (G) x 1

Exigences

Pour obtenir les derniers manuels, informations sur les produits, specifications techniques et déclarations de conformité, veuilluser consulter :

www.StarTech.com/fr-fr/support

• Tournevis cruciforme
• (Facultatif) Matériel de montage et outils appropriés pour le type de mur
• (Optionnel) Perceuse électrique avec un foret approprié selon le type de mur.
  (Facultatif) Crayon ou marqueur
• (Facultatif) Niveau à bulle
• (Facultatif) Verrouillage du cable de l'ordinateur portable

Avertissements!

StarTech.com Ltd. n'est pas responsable des dommages matériels et/ou corporels resultant des procedures d'installation decrites dans ce document technique.
- Les instructions de montage et/ou le matériel fournis avec ce produit peuvent ne pas convenir à la structure murale spécifique utilisée. Si vous ne disposez pas de l'expertise nécessaire pour fixer ce produit à la structure murale ou pour évaluer l'adéquation du matériel fourni, veuillez contacter un installerateur professionnel.
- Lize l'integralite du guide de demarrage rapide et assurez-vous que les instructions sont bien comprises avant d'utiliser ce produit.
- Ne jamais utiliser ce produit si des pièces sont manquantes ou endommagées.
- Ne touchez pas le produit sous tension si le circuit imprimé ou le fil électricque du produit est exposé.

Protection contre la surchauffe

Une protection contre la surchauffe (OTP) a eté mise en place pour empêcher l'unité de surchauffer dans des scénarios anormaux. L'activation de l'OTP est basée sur la température du transformateur et réduira la puissance totale de 240 W à un niveau inférieur pour s'assurer que l'appareil reste dans les limites de fonctionnement sûres. Àprous un déclenchement OTP et un temps de refroidissement suffisant, le(s) appareil(s) connecté(s) doit(vent) être branché(s) à chaud pour réinitialiser l'allocation du profil d'alimentation.

Notes opérationnelles

• Il est recommandé de laisser le support toujours installé afin d'assurer une performance thermique optimale de l'unité grâce à 'espace et au flux d'air supplémentaires que le support fournit.
• Il est recommandé d'installer l'appareil dans endroit bien ventilé, à l'écart autres sources de chaleur importantes.
• S'il y a plusieurs unités, elles ne doivent JAMAIS être empilées les unes sur les autres.

Comportement de pouvoir

La puissance totale agrégée est de 240 W, qui est répartie sur une topologie à double transformateur. Les ports USB-C1 et USB-C2 sont connectés au premier transformateur de 140 W, et les ports USB-C3 et USB-C4 sont connectés au second transformateur de 140 W. Chaque configuration de port prend en charge plusieurs conditions de charge. Chaque configuration de port prend en charge plusieurs conditions de charge; la logique d'attribution du profil d'alimentation est basée sur la consommation d'énergie de chaque apparéil connecté. Par exemple, si deux apparéils connectés à USB-C1 et USB-C2 45 ≤ x ≤ 100 W, un profil 70W + 70W sera attribué.

Cas d'utilisation	USB-C1 (W)	USB-C2 (W)	USB-C3 (W)	USB-C4 (W)	Puisance totale (W)
Port unique	140				140
		140			140
			140		140
				140	140
Double port	100	40			140
	40	100			140
	70	70			140
			100	40	140
			40	100	140
			70	70	140
	140		100		240
	140			100	240
		140	100		240
		140		100	240
Triple port	70	70	100		240
	100	40	100		240
	40	100	100		240
	70	70		100	240
	100	40		100	240
	40	100		100	240
		140	60	40	240
		140	40	60	240
		140	50	50	240
	140		60	40	240
	140		40	60	240
	140		50	50	240
Quadruple port (tous)	100	40	60	40	240
	100	40	40	60	240
	100	40	50	50	240
	70	70	50	50	240
	70	70	60	40	240
	70	70	40	60	240
	40	100	40	60	240
	40	100	60	40	240
	40	100	50	50	240
