SLU90353 - Meuble de rangement Yamazen - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SLU90353 Yamazen au format PDF.
| Type de produit | Meuble de rangement |
| Marque | Yamazen |
| Modèle | SLU90353 |
| Dimensions (H x L x P) | 89 x 35 x 29 cm |
| Poids approximatif | 12 kg |
| Matériau principal | Panneau de particules imprimé |
| Nombre de compartiments | 3 |
| Tablettes réglables incluses | 2 |
| Capacité de charge par tablette | 10 kg |
| Assemblage requis | Oui, par 2 personnes |
| Outils nécessaires | Tournevis manuel (pas de visseuse électrique) |
| Dispositif anti-basculement | Oui, 4 stabilisateurs inclus |
| Utilisation recommandée | Intérieur, surface plane et horizontale |
| Entretien et nettoyage | Chiffon doux et humide bien essoré |
| Pays de fabrication | Indonésie |
| Garantie | Limitée, contacter le revendeur |
| Consignes de sécurité importantes | Ne pas utiliser comme marchepied, ne pas surcharger, ne pas exposer à l'humidité ou à une source de chaleur, assembler correctement et vérifier régulièrement le serrage des vis. |
FOIRE AUX QUESTIONS - SLU90353 Yamazen
Questions des utilisateurs sur SLU90353 Yamazen
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Meuble de rangement au format PDF gratuitement ! Retrouvez votre notice SLU90353 - Yamazen et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SLU90353 de la marque Yamazen.
MODE D'EMPLOI SLU90353 Yamazen
組み立ての地。
[Unreadable]


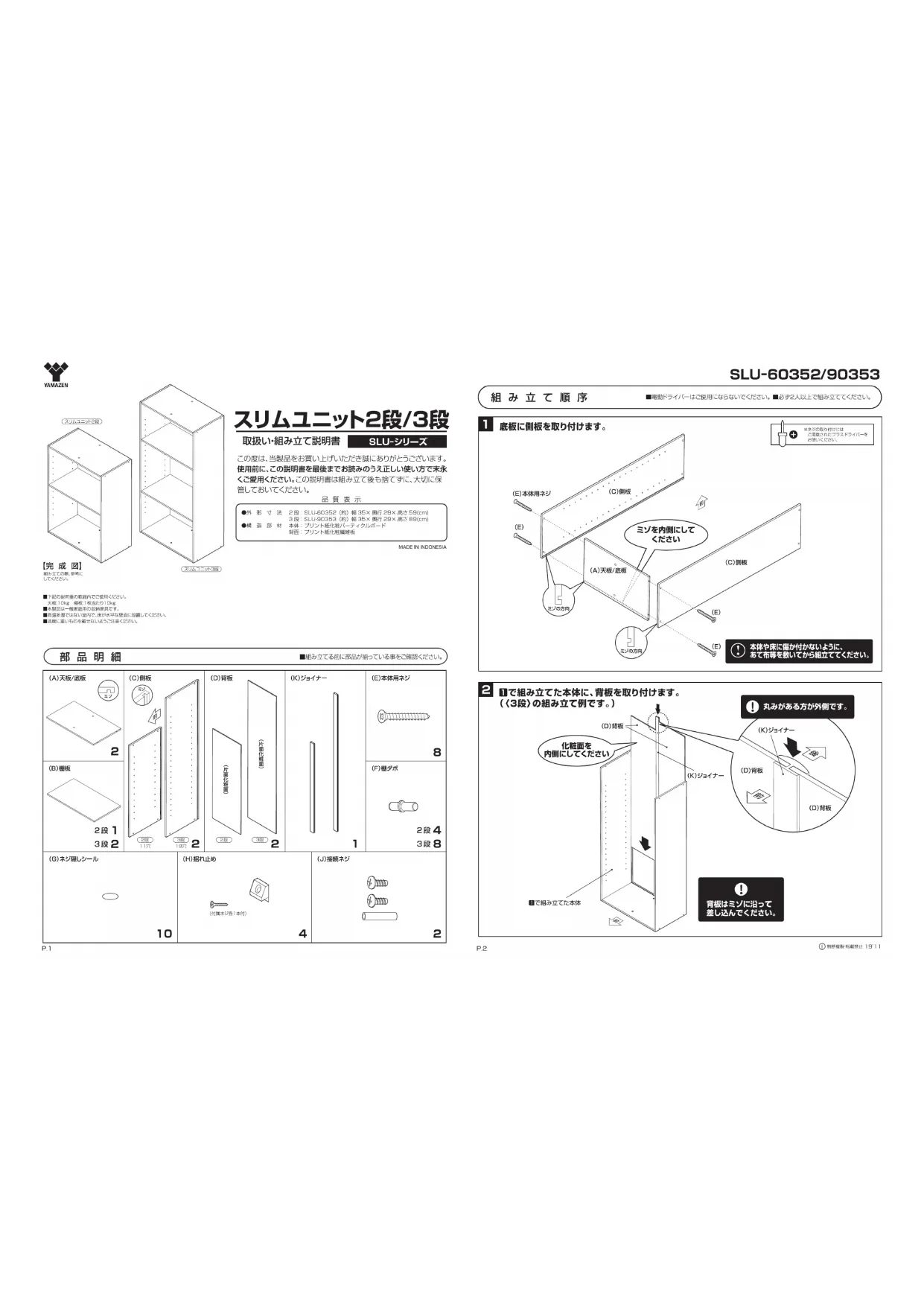

スリムユニット2段/3段
取扱い・組み立て説明書
SLU-シリーズ
この度は、当製品をお買い上げいただきにありがとうございます。使用前に、この説明書を最後までお読みのうえ正しい使い方で末永くご愛用ください。この説明書は組み立て後も捨てずに、大切に保管しておいてください。
品質表示
●外形寸法 2段: SLU-80352 (外) 帯 36×実行 29×高さ 59(cm) 3段: SLU-90353 (外) 帯 35×実行 29×高さ 89(cm) ●構造部材 本体: プリント級化班パーティークルボード 内閣: プリント級化断離維板
MADE IN INDONESIA
■下記の要対策の業団内でご使用ください。
大地10kg 标准：权当口010kg
■本製出データ日本臨床の収納家具でT
■高田多屋ではない室内で、床が大やな早室に戦略してください。
■适度に重いものを載せないように注意ください。
部品明細
■組み立てる前に部品が崩っている事をご確認ください。
SLU-60352/90353
組み立て順序
■電動ドライバーはご使用にならないでください。■必ず2人以上で組み立ててください。
1
底板に側板を取り付けます。
☑で組み立てた本体に、背板を取り付けます。（〈3段〉の組み立て例です。）
丸みがある方が外側です。
① 线质断裂 轻载禁止 18'11
組み立て順序
■電動ドライバーはご使用にならないでください。■必ず2人以上で組み立ててください。


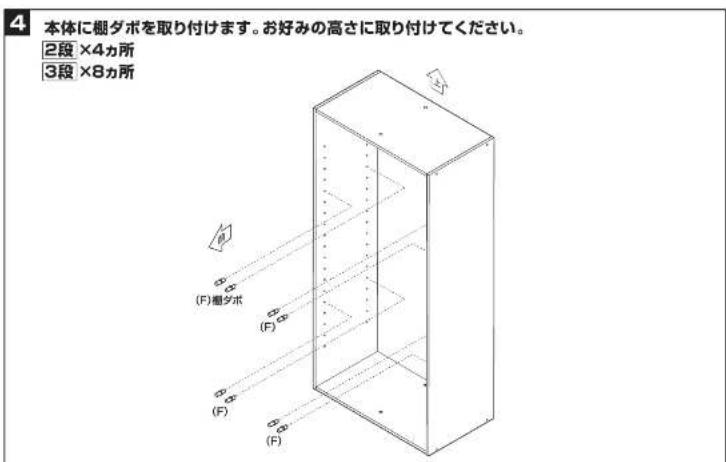

4 本体に棚ダボを取り付けます。お好みの高さに取り付けてください。 2段 ×4カ所 3段 ×8カ所 (F)棚ダボ (F) (F) (F)


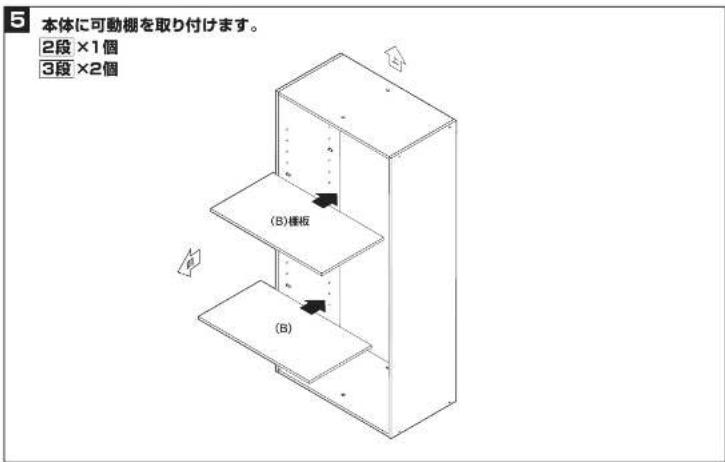

5 本体に可動棚を取り付けます。 2段 ×1個 3段 ×2個 (B) 樣板 (B)
■電動ドライバーはご使用にならないでください。■必ず2人以上で組み立ててください。
7
8
最後に、各部にゆるみがないことを確認して完成です。
積み重ねて使用する場合は、合計6段までにしてください。
〈使用例〉
2段×3個
3段×2個
2段×2個 + 3段×1個
組み立て順序
■電動ドライバーはご使用にならないでください。■必ず2人以上で組み立ててください。
〈組み合わせ対応表〉


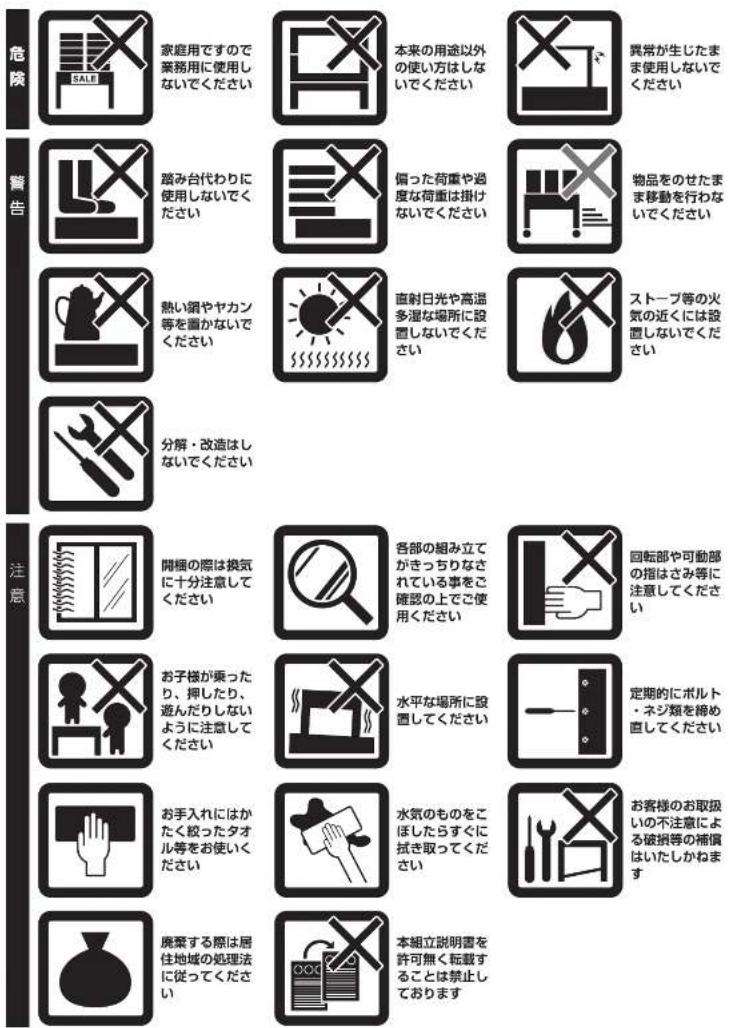

家庭用ですので業務用に使用しないでください
本来の用途以外の使い方はしないでください
異常が生じたまま使用しないでください
蹟み台代わりに
使用しないでく
ださい
偏った荷重や過度な荷重は掛けないでください
物品をのせたまま移動を行わないでください
熱い鋼やヤカン等を置かないでください
直射日光や高温多湿な場所に設置しないでください
ストーブ等の火気の近くには設置しないでください
分解・改造はしないでください
開梱の際は換気に十分注意してください
各部の組み立てがきっちりなされている事をご確認の上でご使用ください
回転部や可動部の指はさみ等に注意してください
お子様が乗ったり、押したり、遊んだりしないように注意してください
水平な場所に設置してください
定期的にボルト・ネジ類を締め直してください
お手入れにはか
たく絞ったタオ
ル等をお使いく
ださい
水気のものをこぼしたらすぐに拭き取ってください
お客様のお取扱いの不注意による破損等の補償はいたしかねます
廃棄する際は居住地域の処理法に従ってください
本組立説明書を許可無く転載することは禁止しております
SLU-60352/90353
取扱い・組立説明書は大切に保管してください
この度は、弊社商品をお買い上げいただき誠にありがとうございます。
- 製品購入後すみやかに、部品・部材を確認してください。不足及び不具合があった場合は、部品・部材の発送、不具合品の交換対応させていただきます。
- 以下に該当する場合には、1の適用はできませんので予めご了承ください。
(1)取扱い・組み立て説明書、製品ラベルなどの記載に反するお取り扱いによる故障または損傷。
(2)ご購入後の設置場所の移動やご使用中における落下・衝撃などに起因する故障または損傷。
(3)保管上の不備及び手入れの不備による故障または損傷。
(4)一般家庭以外での使用（業務用での長時間使用等）による故障または損傷。
(5)ご使用上の誤りあるいは不当な改造や修理に起因する故障または損傷。
(6)ご使用の経年による消耗品の損傷。
(7)火災・地震・落雷その他天変地異あるいは外部要因の異常に起因する故障または損傷。
(8)オークションなどの個人間売買を含む中古販売による製品。
当製品につきまして ご不明な点がございました ら右記までご連絡ください。
■AM9.00\~PM5.30 土日報除 亮元元株式会社 山晋 家庭機器事業部 1640-8660 大阪的大阪市広区光通町 田2番
※故障及びお問い合わせは、お買い求められました販売店までお申し付けください。 ※商品の仕様は予告なく変更する事があります。
