OPR5726 - Meuble de rangement Yamazen - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble de rangement avec roulettes
Marque	Yamazen
Modèle	OPR5726
Dimensions (L x P x H)	26 cm x 51 cm x 64,5 cm
Profondeur avec poignée	Environ 56,7 cm
Capacité de charge maximale	40 kg (totale), 20 kg par étagère
Matériau du cadre	Acier
Revêtement de surface	Peinture époxy
Nombre d'étagères	2
Type de roulettes	2 avec frein, 2 sans frein
Fonction principale	Rangement mobile pour intérieur
Entretien et nettoyage	Nettoyer avec un chiffon humide bien essoré ; sécher immédiatement
Précautions de sécurité	Ne pas utiliser comme marchepied ; ne pas placer d'objets chauds ; verrouiller les roulettes avant utilisation
Contenu de l'emballage	Cadres (2), panneaux latéraux (4), étagères (2), roulettes (4), poignée (1), boulons (11), clé Allen (1), clé plate (1)
Assemblage requis	Oui, suivre le manuel fourni
Utilisation prévue	Domestique uniquement
Pays d'origine	Chine
Garantie	2 ans contre les défauts de fabrication

FOIRE AUX QUESTIONS - OPR5726 Yamazen

Comment assembler le meuble OPR5726 ?

Suivez les étapes du manuel : fixez les étagères aux cadres, montez les roulettes, ajoutez les panneaux latéraux et la poignée. Serrez tous les boulons à la fin. Utilisez la clé Allen et la clé plate fournies. Évitez d'utiliser une perceuse électrique.

Quelle est la capacité de charge maximale ?

La charge totale ne doit pas dépasser 40 kg, et chaque étagère supporte au maximum 20 kg.

Peut-on nettoyer le meuble avec de l'eau ?

Oui, utilisez un chiffon humide bien essoré et essuyez immédiatement pour éviter la rouille. Ne pas utiliser de produits abrasifs.

Quelles sont les dimensions exactes du meuble ?

Largeur : 26 cm, profondeur : 51 cm (environ 56,7 cm avec la poignée), hauteur : 64,5 cm.

Comment remplacer une roulette défectueuse ?

Dévissez la roulette abîmée avec une clé plate et remplacez-la par une roulette identique (avec ou sans frein selon l'emplacement). Ressercer fermement.

De quel matériau est fait le meuble ?

Le cadre est en acier avec revêtement époxy, les étagères sont en panneaux de particules probablement (non spécifié).

Puis-je utiliser ce meuble à l'extérieur ?

Non, il est conçu pour une utilisation en intérieur, à l'abri de l'humidité et des températures extrêmes.

Les trous de montage sont-ils pré-percés ?

Oui, les cadres et étagères ont des trous alignés pour faciliter l'assemblage. Les boulons s'insèrent facilement.

Que faire si des pièces sont manquantes ?

Contactez le revendeur ou le service client de Yamazen. Les coordonnées figurent dans la notice : 09:00-17:30 (sauf week-end).

Comment entretenir le meuble pour éviter la rouille ?

Évitez l'humidité excessive. Nettoyez avec un chiffon sec ou légèrement humide. Vérifiez régulièrement les boulons et les roulettes.

MODE D'EMPLOI OPR5726 Yamazen

Line drawing of three stacked metal storage units with wheels, no text or symbols present

OPR-5720 OPR-5726 OPR-5738 OPR-5744

OPR-7520 OPR-7526 OPR-7538 OPR-7544

■本製品は一般家庭用のキャスター付き収納ラックです。 ■高温多湿でない室内で、水平な場所に設置してください。 ■下記制後の管理内で予定使用ください。

全体耐荷重：40kg 棚板：20kg（1枚あたり）

【完成図】 組み立ての際、参考にしてください。

キャスター付き頑丈収納ラック

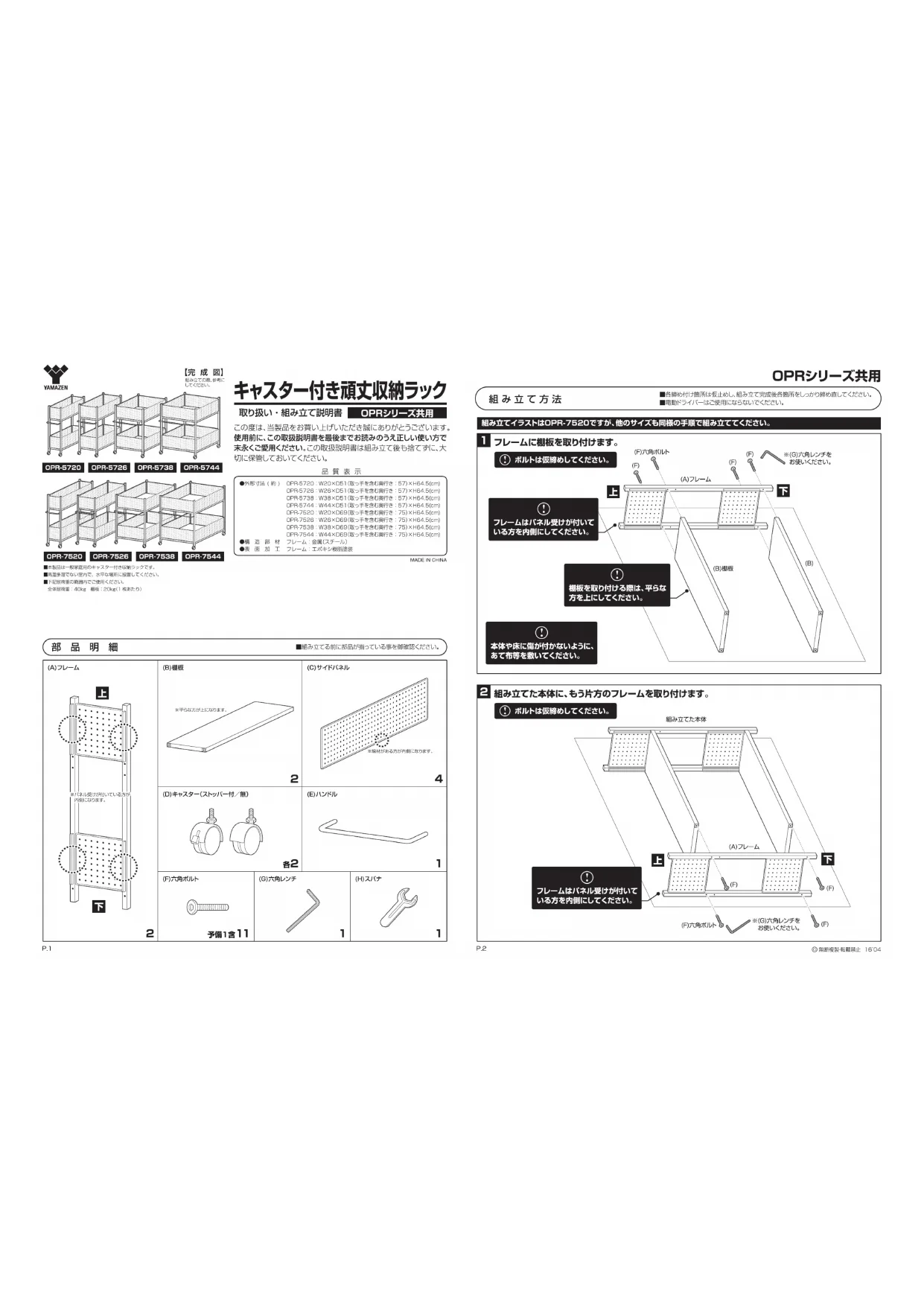

取り扱い・組み立て説明書 OPRシリーズ共用

この度は、当製品をお買い上げいただき誠にありがとうございます。使用前に、この取扱説明書を最後までお読みのうえ正しい使い方で末永くご愛用ください。この取扱説明書は組み立て後も捨てずに、大切に保管しておいてください。

品質表示

●外形寸法(約)	QPR5720: W20×D51(取っ手を含む履行祝り: 5.7) × H64.5(cm)
	QPR5726: W26×D51(取っ手を含む履行祝り: 5.7) × H64.5(cm)
	QPR5738: W38×D51(取っ手を含む履行祝り: 5.7) × H64.5(cm)
	QPR5744: W44×D51(取っ手を含む履行祝り: 5.7) × H64.5(cm)
	QPR7520: W20×D69(取っ手を含む履行祝り: 7.5) × H64.5(cm)
	QPR7526: W26×D69(取っ手を含む履行祝り: 7.5) × H64.5(cm)
	QPR7538: W38×D69(取っ手を含む履行祝り: 7.5) × H64.5(cm)
	QPR7544: W44×D69(取っ手を含む履行祝り: 7.5) × H64.5(cm)
●構造部材	フレーム: 金属(スチール)
●表面加工	フレーム: エポキシ樹脂塗装

MADE IN CHINA

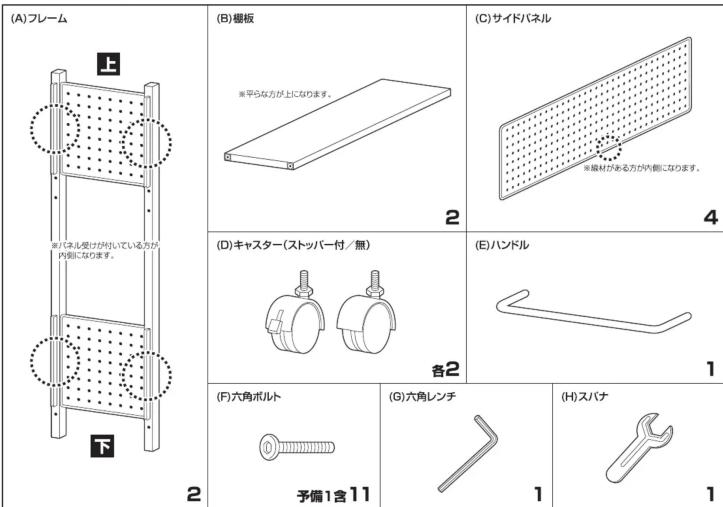

部品明細
■組み立てる前に部品が揃っている事を御確認ください。

(A)フレーム 上 ※パネル受けけられている方が内創になります。 下 2 (B)欄板 ※早らな方が上になります。 2 (C)サイドパネル ※脳材がある方が内創になります。 4 (D)キャスター(ストッパー付/無) 各2 (E)ハンドル 1 (F)六角ボルト 予備1含11 (G)六角レンチ 1 (H)スパナ 1

OPRシリーズ共用

組み立て方法

■各締め付け箇所は仮止めし、組み立て完成後各箇所をしっかり締め直してください。 ■電動ドライバーはご使用にならないでください。

組み立てイラストはOPR-7520ですが、他のサイズも同様の手順で組み立ててください。

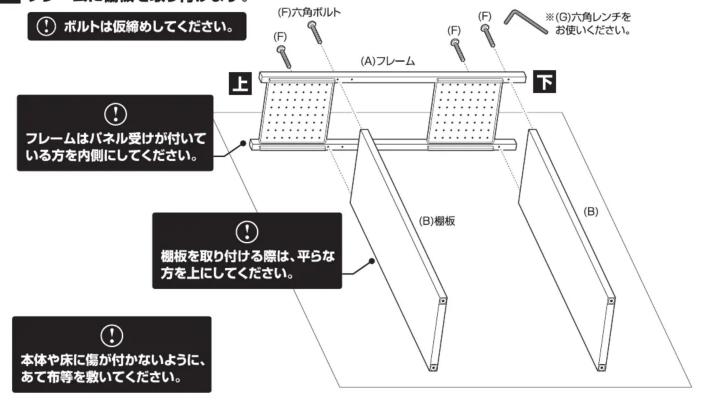

1 フレームに棚板を取り付けます。

ボルトは仮締めしてください。 (4)六角ボルト (F) (A)フレーム (F) ※(3)六角レンチをお使いください。 フレームはパネル受けが付いている方を内側にしてください。 機板を取り付ける際は、平らな方を上にしてください。 本体や床に傷が付かないように、あて布等を敷いてください。

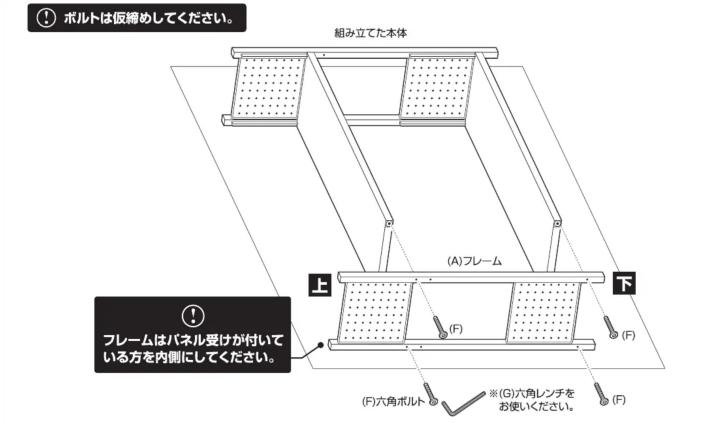

2 組み立てた本体に、もう片方のフレームを取り付けます。

ボルトは仮締めしてください。 組み立てた本体 (A)フレーム 上 下 フレームはパネル受けが付いている方を内側にしてください。 (F) ※(G)六角レンチをお使いください。 (F) (F)

OPRシリーズ共用

組み立て方法

■各締め付け箇所は仮止めし、組み立て完成後各箇所をしっかり締め直してください。 ■電動ドライバーはご使用にならないでください。

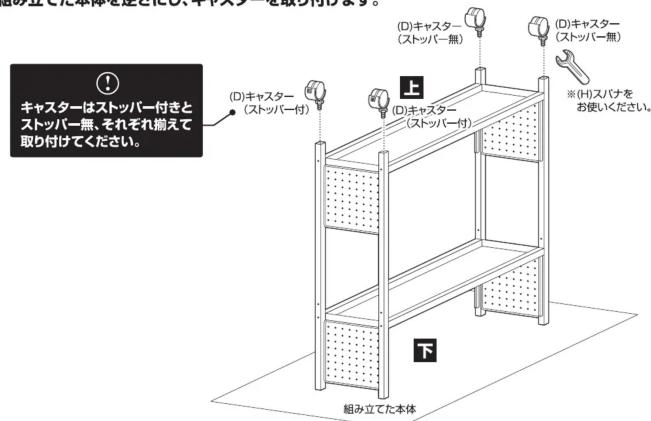

3 組み立てた本体を逆さにし、キャスターを取り付けます。

キャスターはストッパー付きと ストッパー無、それぞれ揃えて 取り付けてください。 (D)キャスター (ストッパー付) (D)キャスター (ストッパー無) (D)キャスター (ストッパー無) ※(H)スパナを お使いください。 上 下 組み立てた本体

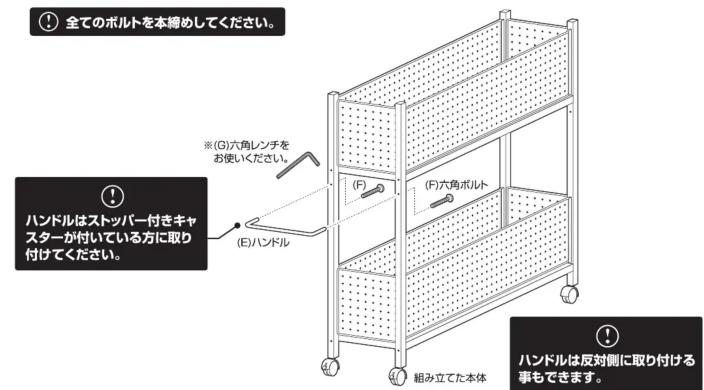

5 組み立てた本体にハンドルを取り付けます。 最後に、各部にゆるみが無い事を確認して完成です。

全てのボルトを本締めしてください。 ※(G)六角レンチをお使いください。 (H)ハンドル (F) (F)六角ボルト 組み立てた本体 ハンドルはストッパー付きキャスターが付いている方に取り付けてください。 Hンドルは反対側に取り付ける事もできます。

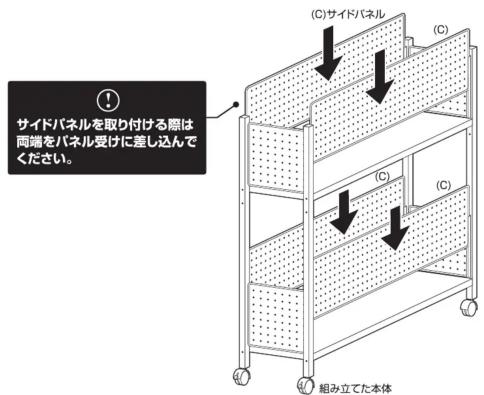

4 組み立てた本体を起こし、サイドパネルを取り付けます。

(C)サイドパネル サイドパネルを取り付ける際は両端をパネル受けに差し込んでください。 (C) (C) 組み立てた本体

◎ 無断複製-転載禁止 16'04

家庭用ですので業務用に使用しないでください

本来の用途以外の使い方はしないでください

異常が生じたまま使用しないでください

踏み台代わりに 使用しないでく ださい

偏った荷重や過度な荷重は掛けないでください

熱い鍋やヤカン等を置かないでください

直射日光や高温多湿な場所に設置しないでください

ストーブ等の火気の近くには設置しないでください

分解・改造はしないでください

開梱の際は換気に十分注意してください

各部の組み立てがきっちりなされている事をご確認の上でご使用ください

ロック機能がある製品はしっかりとロックしてください

回転部や可動部の指はさみ等に注意してください

お子様が乗ったり、押したり、遊んだりしないように注意してください

水平な場所に設置してください

設置の際はキャスターをロックしてください

定期的にボルト・ネジ類を締め直してください

キャスターは定期的に掃除してください

お手入れにはか たく絞ったタオ ル等をお使いく ださい

水気のものをこぼしたらすぐに拭き取ってください

お客様のお取扱いの不注意による破損等の補償はいたしかねます

廃棄する際は居住地域の処理法に従ってください

本組立説明書を許可無く転載することは禁止しております

取扱い・組立説明書は大切に保管してください

この度は、弊社商品をお買い上げいただき誠にありがとうございます。

1. 製品購入後すみやかに、部品・部材を確認してください。不足及び不具合があった場合は、部品・部材の発送、不具合品の交換対応させていただきます。
2. 以下に該当する場合には、1の適用はできませんので予めご了承ください。

(1)取扱い・組み立て説明書、製品ラベルなどの記載に反するお取り扱いによる故障または損傷。
(2)ご購入後の設置場所の移動やご使用中における落下・衝撃などに起因する故障または損傷。
(3)保管上の不備及び手入れの不備による故障または損傷。
(4)一般家庭以外での使用（業務用での長時間使用等）による故障または損傷。
(5)ご使用上の誤りあるいは不当な改造や修理に起因する故障または損傷。
(6)ご使用の経年による消耗品の損傷。
(7)火災・地震・落雷その他天変地異あるいは外部要因の異常に起因する故障または損傷。
(8)オークションなどの個人間売買を含む中古販売による製品。

当製品につきまして ご不明な点がございました ら右記までご連絡ください。

■AM9:00\~PM5:30 土・日・祝除く 発売元:株式会社 山善 〒550-8660 大阪市西区立売堀2-3-16

※故障及びお問い合わせは、お買い求められました販売店までお申し付けください。 ※商品の仕様は予告なく変更する事があります。
