MODE D'EMPLOI B850 ProA WiFi ASROCK

Coordonnées / Contact

Si vous souhaitez contacter ASRock ou en savoir plus sur l'entreprise, veuilles visiter leur site web à l'adresse suivante: www.asrock.com. Pour toute question technique, veuilles soumettre un formulaire de demande de support à l'adresse: https://event.asrock.com/tds.asp

ASRock Incorporation

E-mail: [e-mail]

ASRock EUROPE B.V.

E-mail: [e-mail]

ASRock America, Inc.

E-mail:[e-mail]

B850 Pro-A WiFi

Scannez le code QR pour acceder à d'autres manuels et documents.

Scannez le code QR pour acceder à d'autres manuels et documents.

B850 Pro-A

Table des matieres

Chapitre 1 Introduction 1

1.1 Contenu de l'emballage 1
1.2 Specifications 2
1.3 Disposition de la carte mère 7
1.4 Panneau E/S 9
1.5 Diagramme fonctionnel 11
1.6 Module 802.11axe Wi-Fi 6E et antenna ASRock WiFi 2,4/5/6 GHz (pour B850 Pro-A WiFi) 12

Chapitre 2 Installation 14

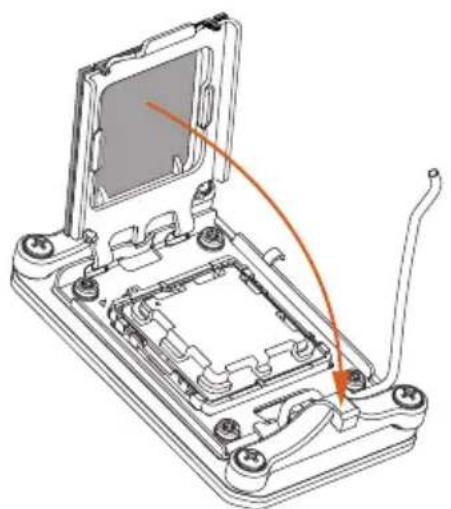

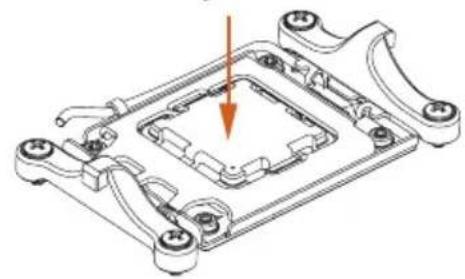

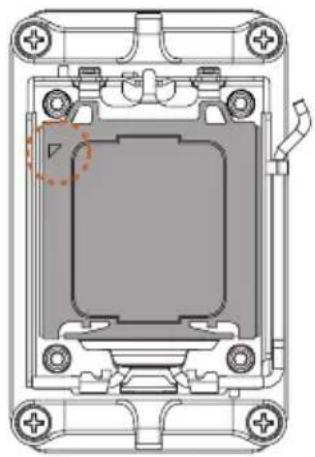

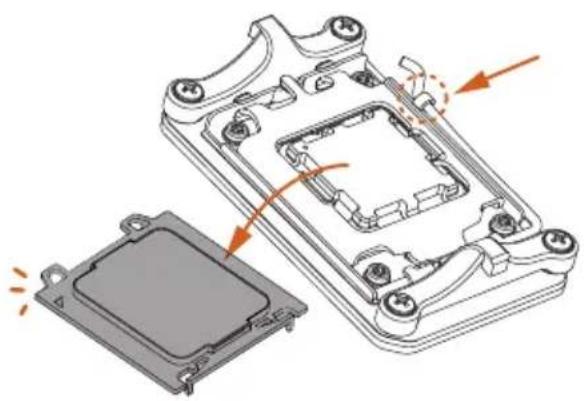

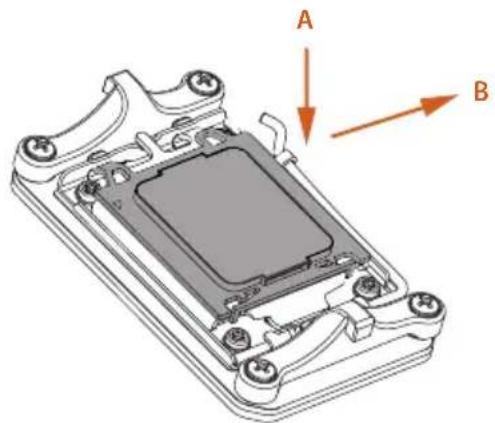

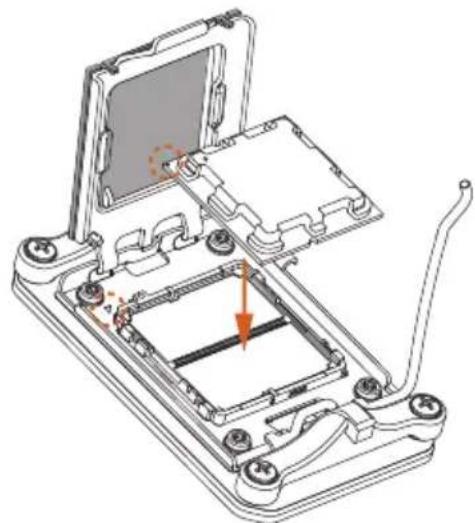

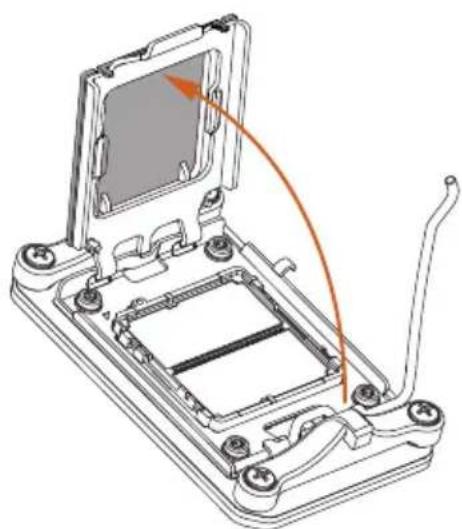

2.1 Installation de l'unité centrale 15

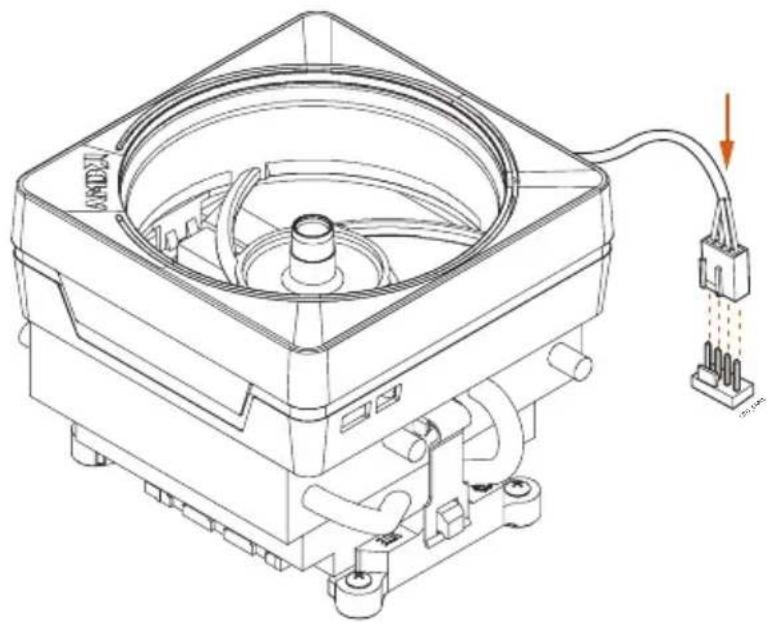

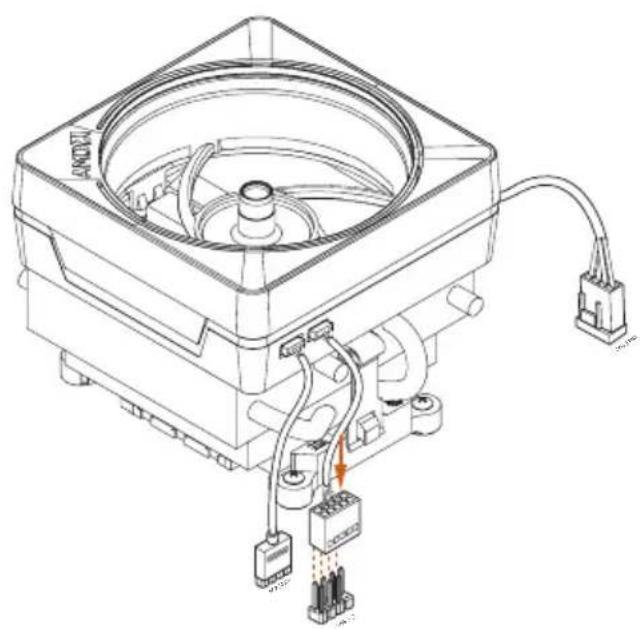

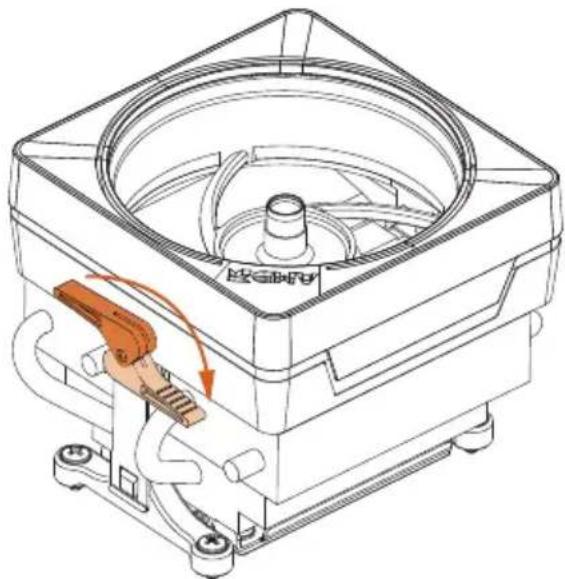

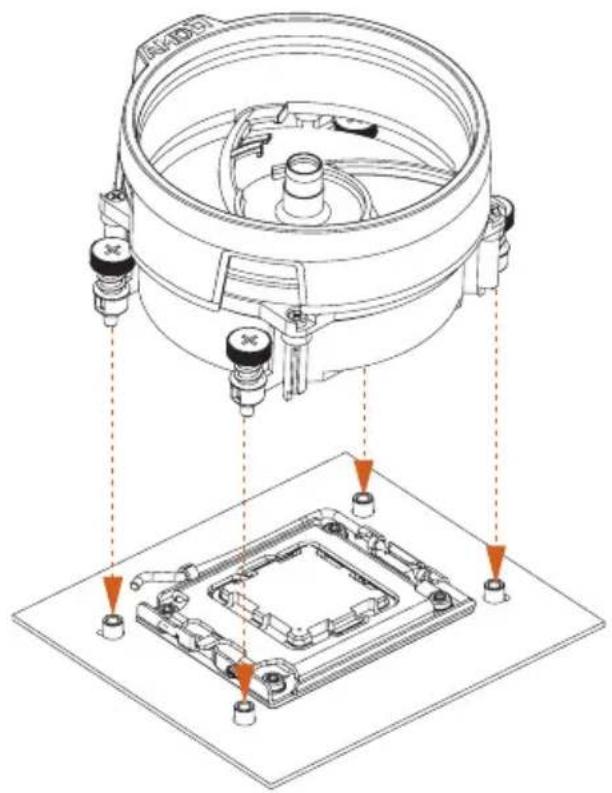

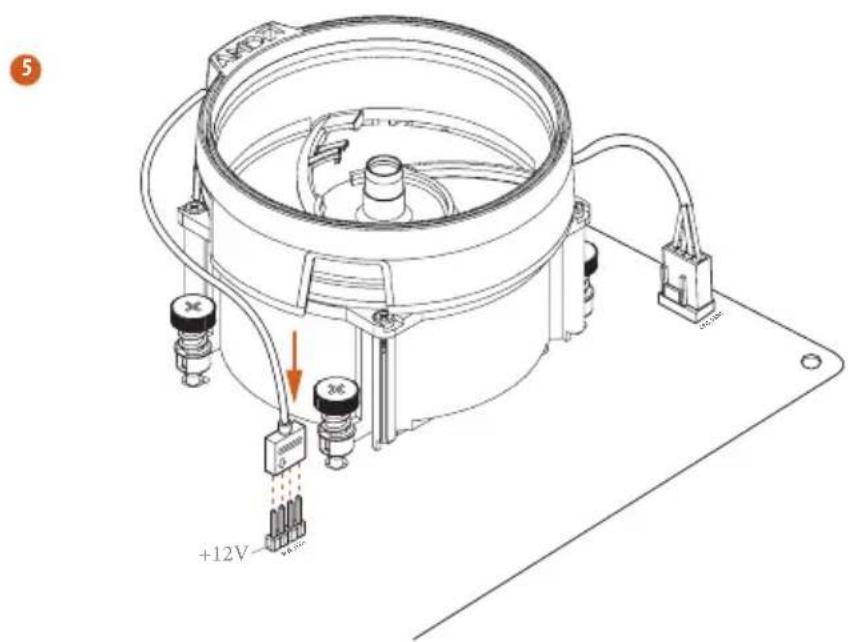

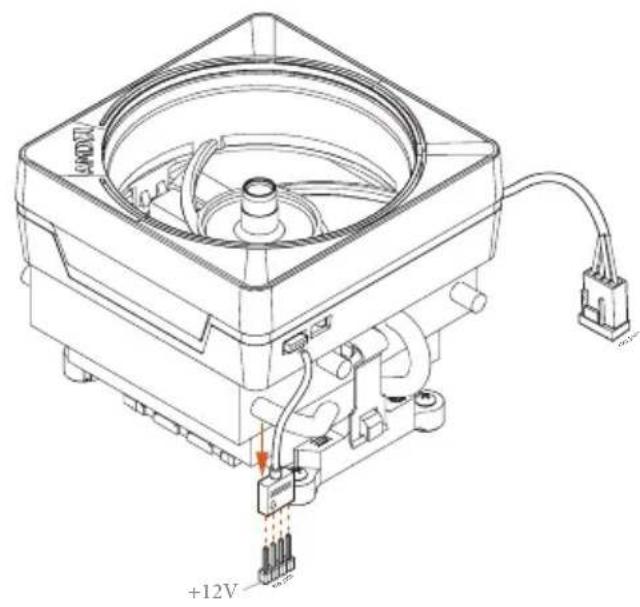

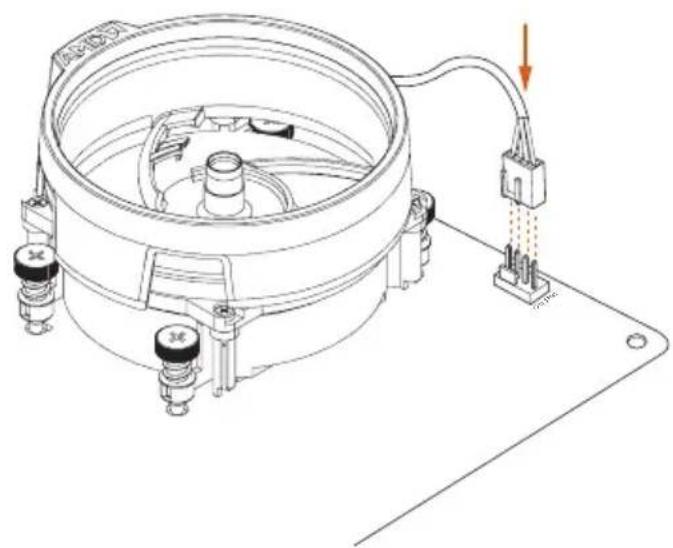

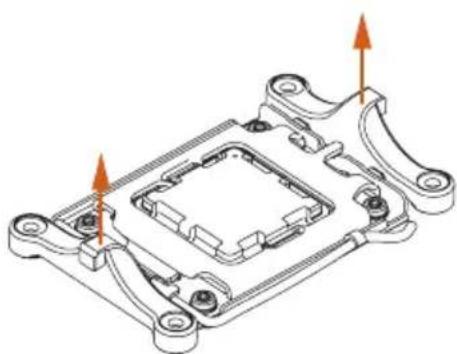

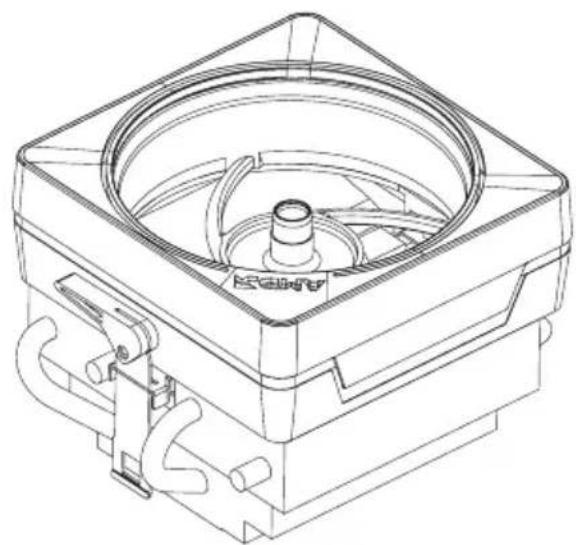

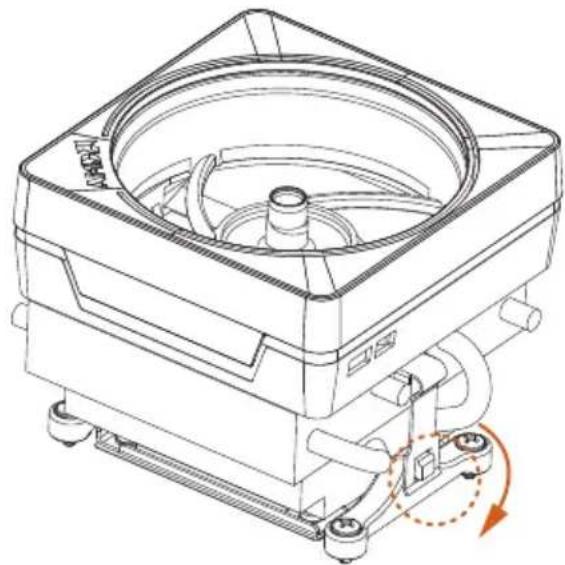

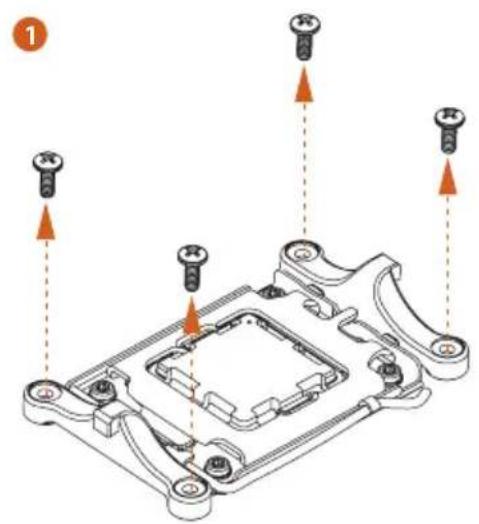

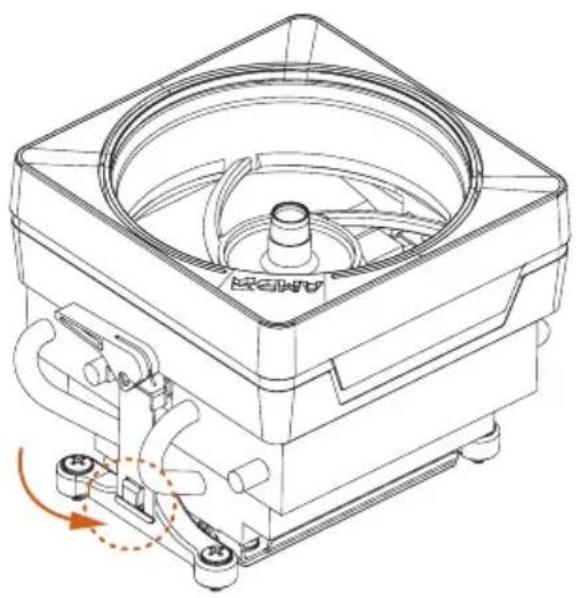

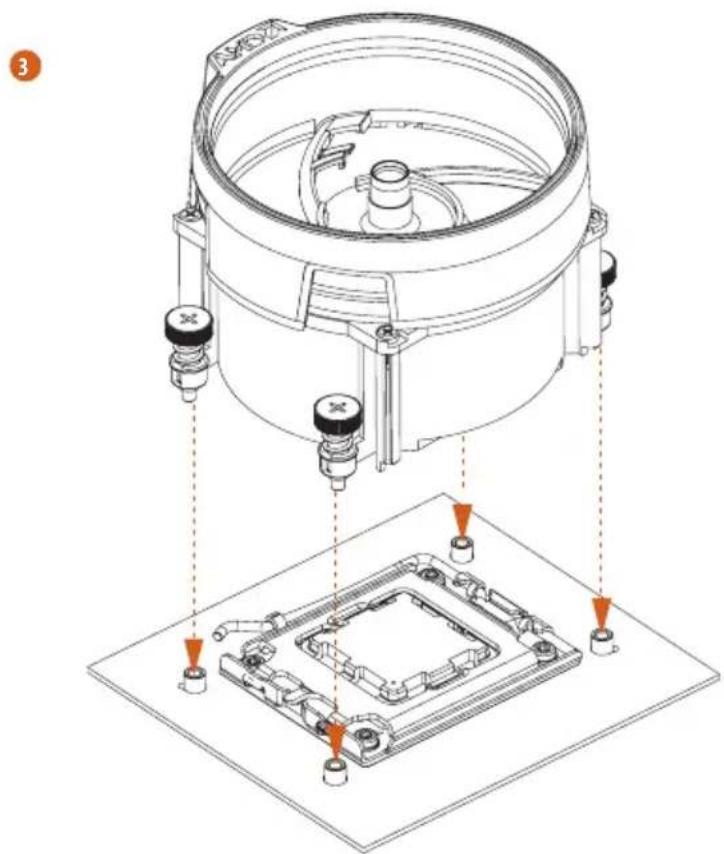

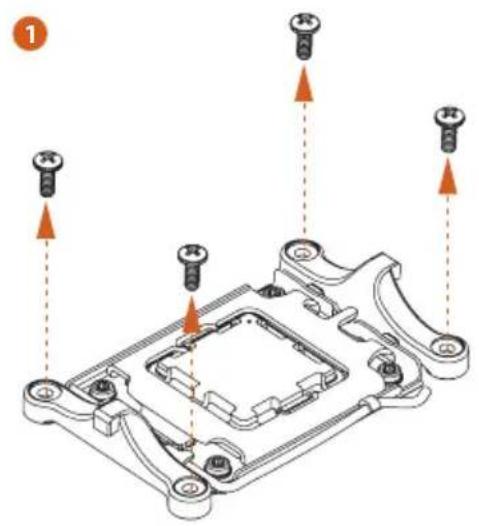

2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale 18

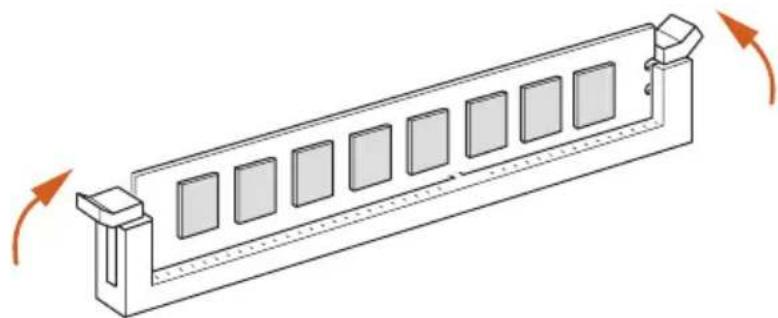

2.3 Installation des modules de mémoire (DIMM) 27

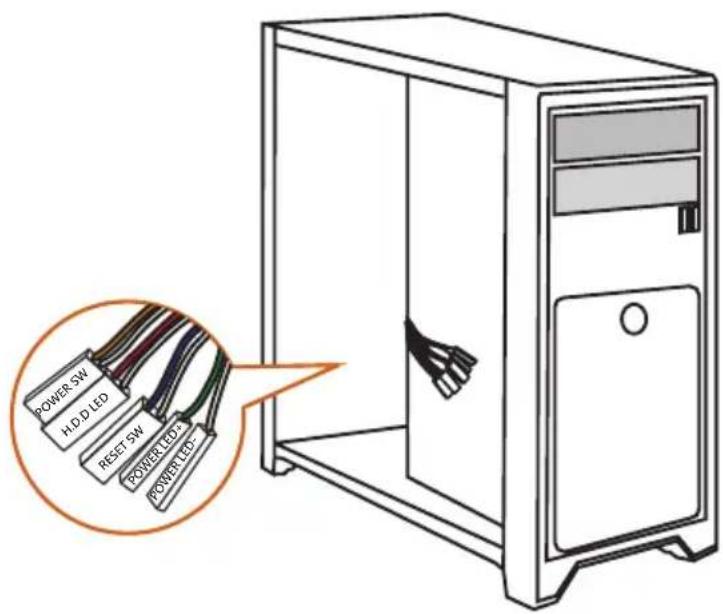

2.4 Connexion à l'embase du panneau avant 29

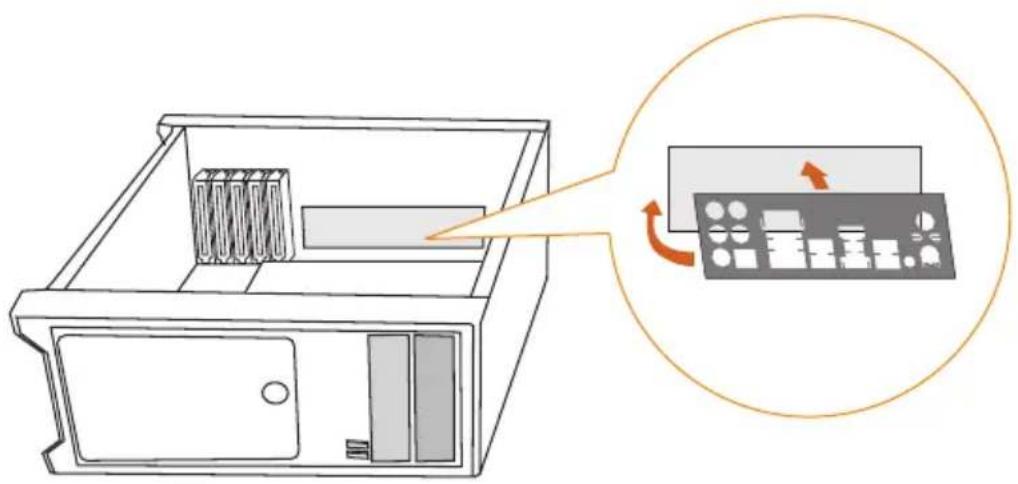

2.5 Installation de la protection du panneau d'E/S 30

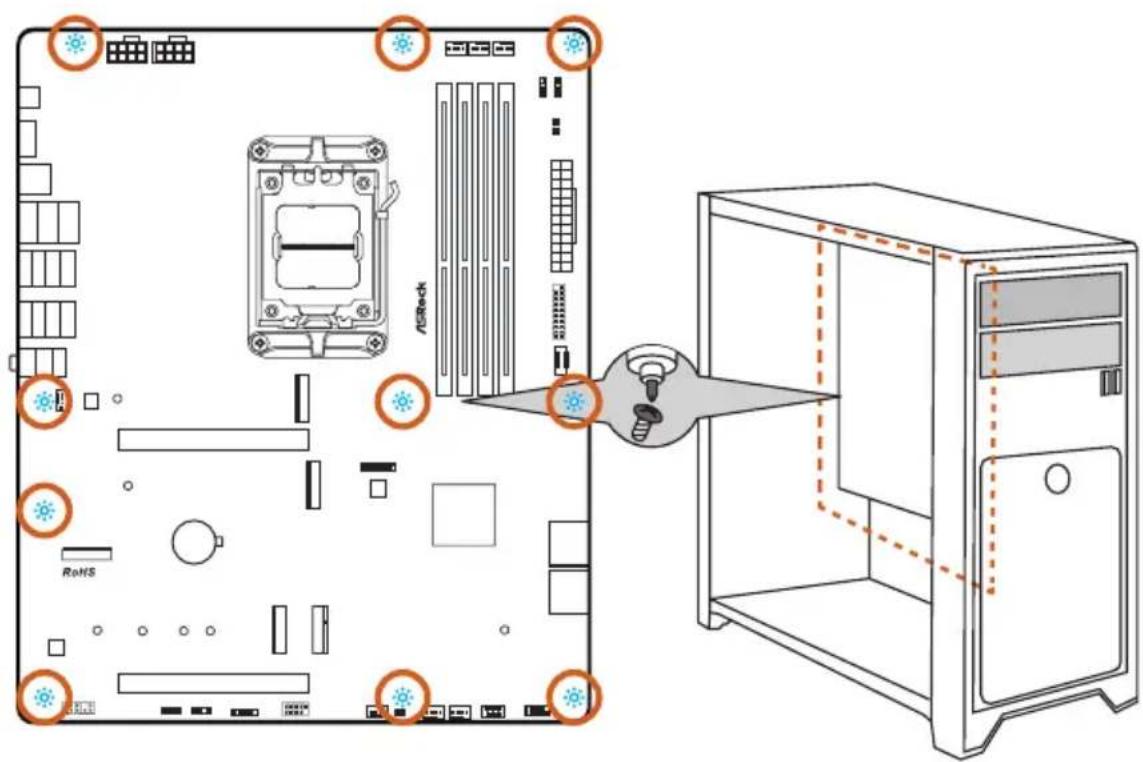

2.6 Installation de la carte mère 31

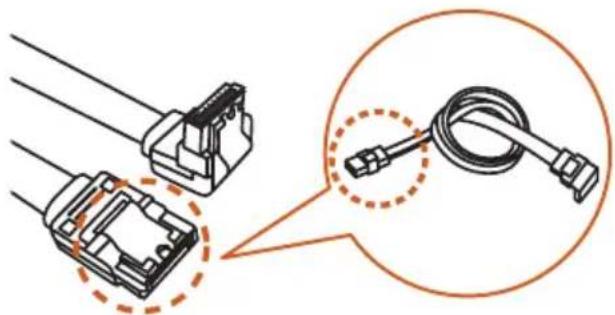

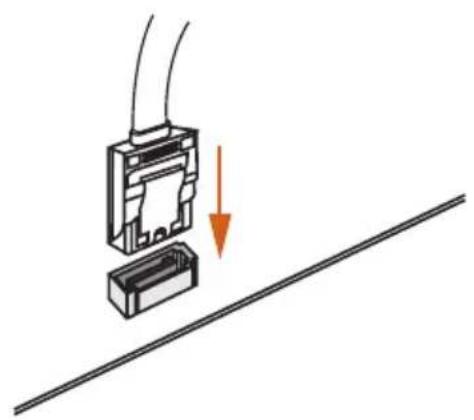

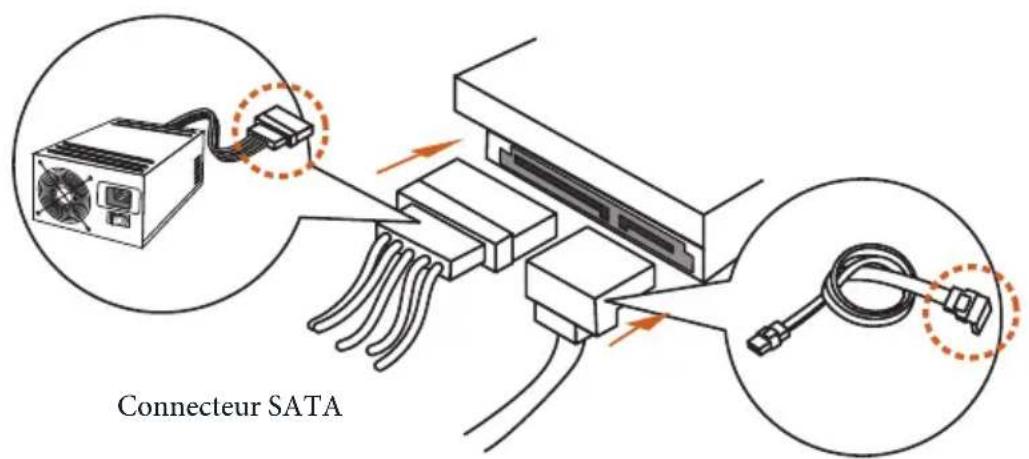

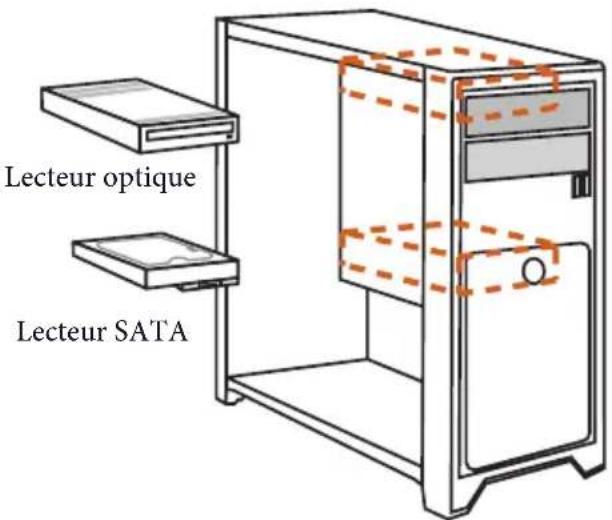

2.7 Installation des disques SATA 32

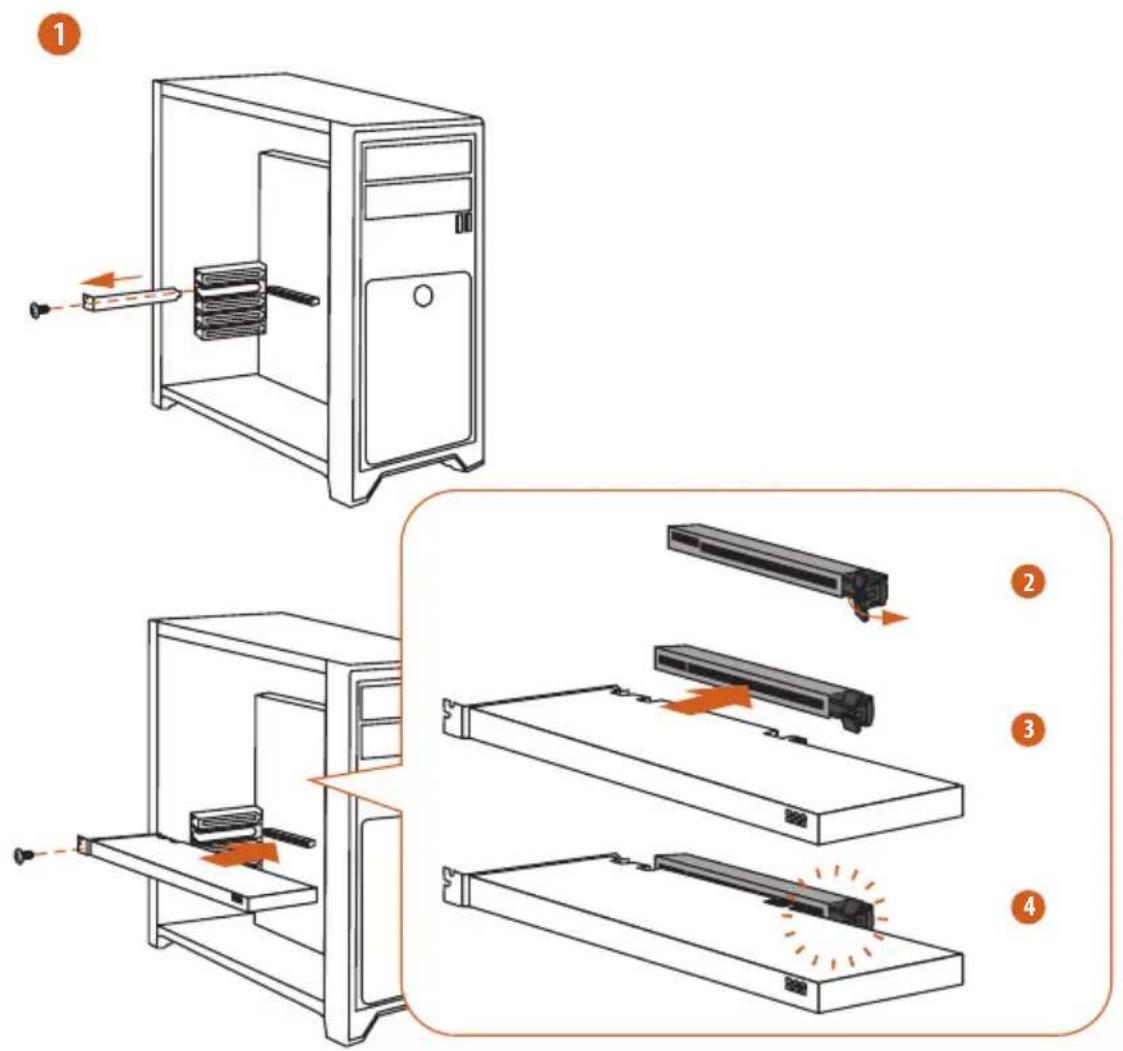

2.8 Installation d'une carte graphique 34
2.9 Connexion des périphériques 36
2.10 Connexion des connecteurs d'alimentation 37

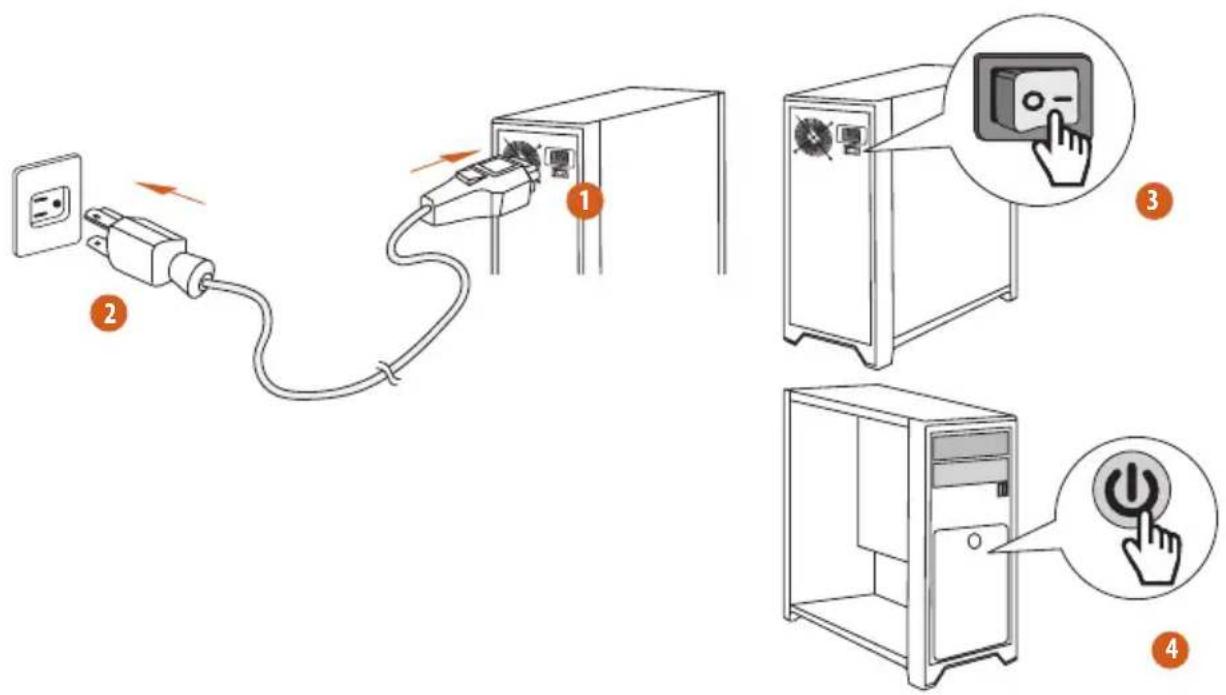

2.11 Mise sous tension 38
2.12 Configuration des cavaliers (jumper) 39

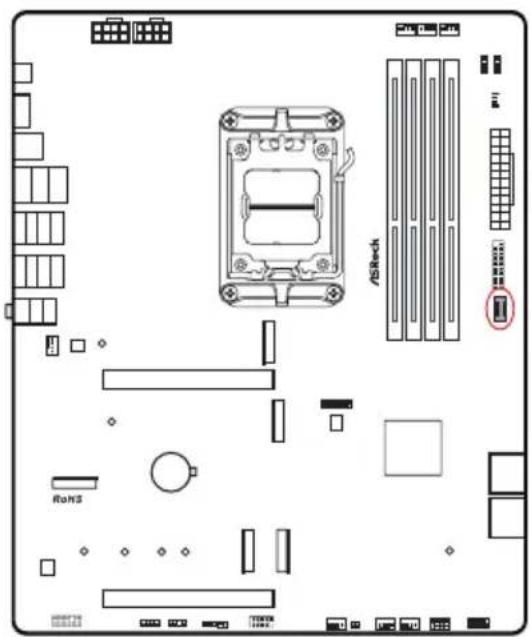

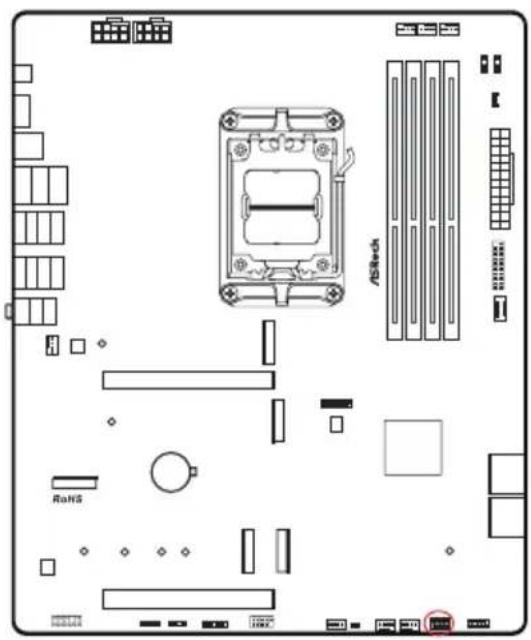

2.13 Embases et connecteurs de la carte mere 40

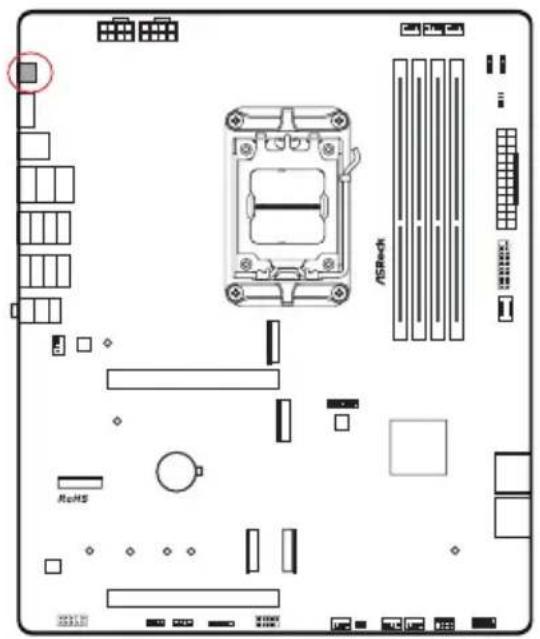

2.14 Boutons intelligents 52

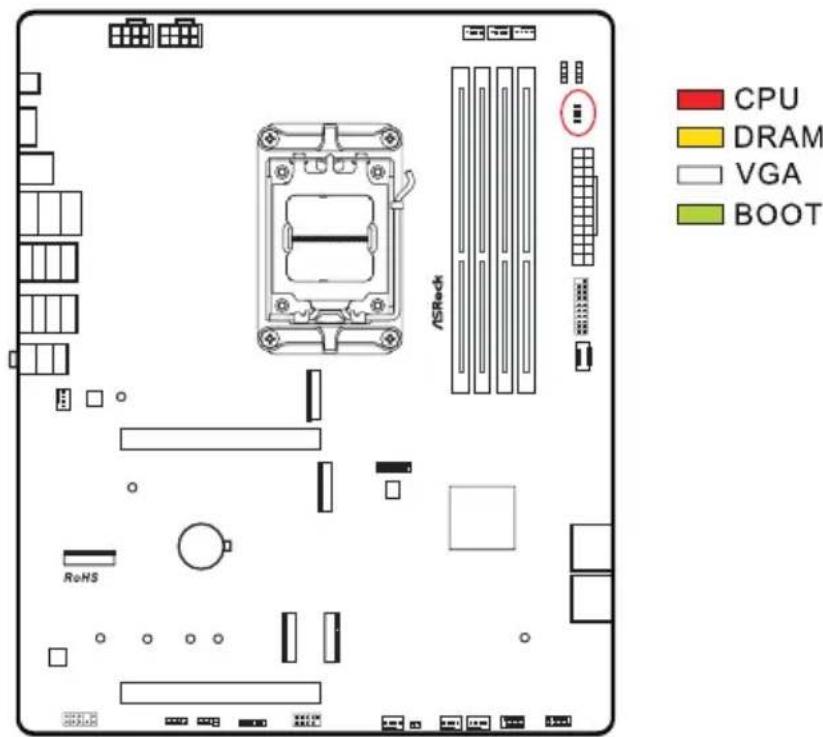

2.15 Post Status Checker 54

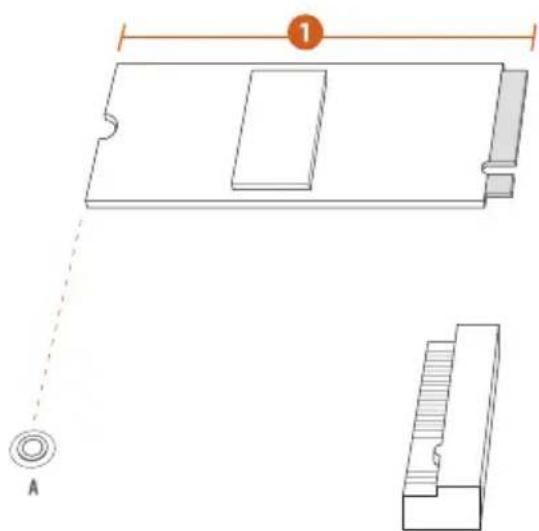

2.16 Guide d'installation du module M.2 WiFi/BT PCIe WiFi (B850 Pro-A) 55

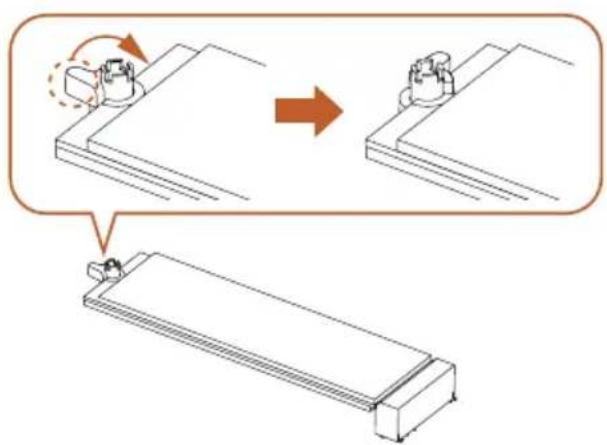

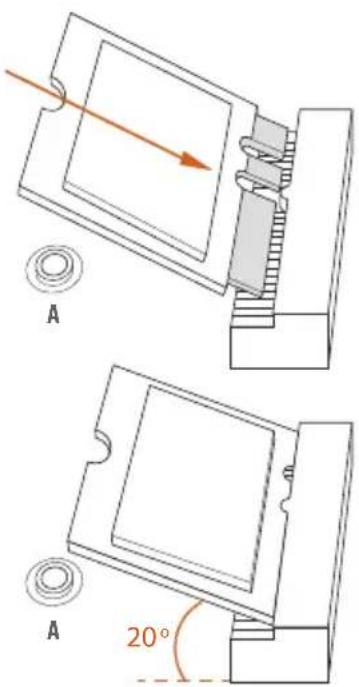

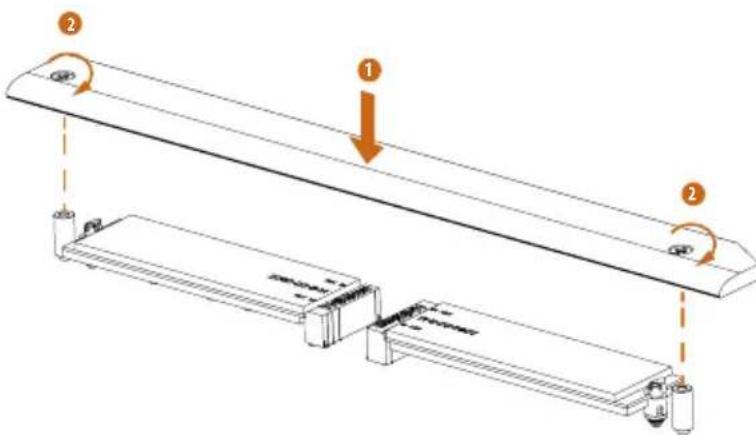

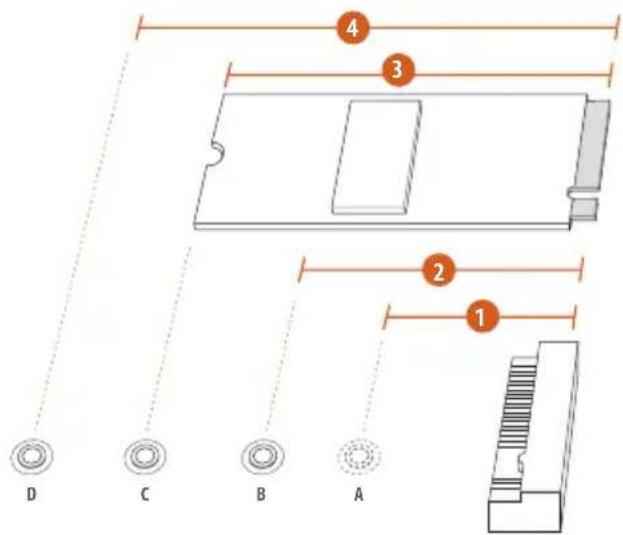

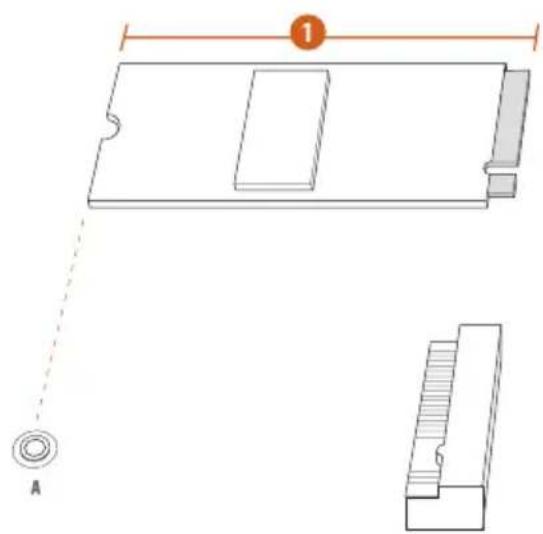

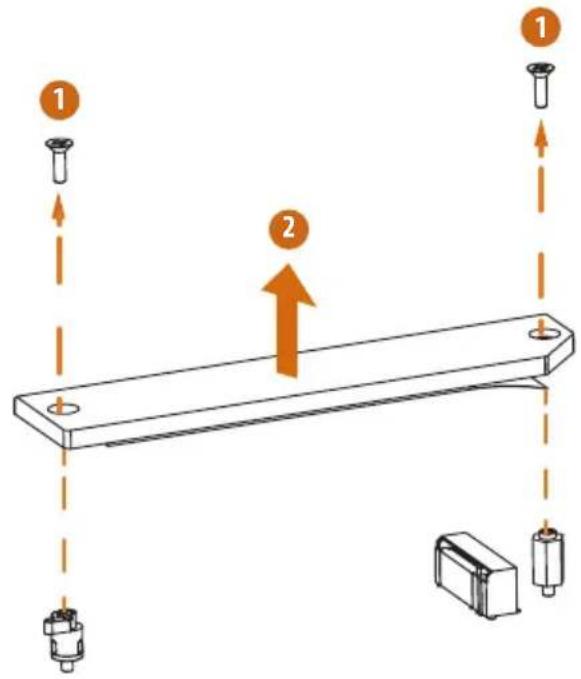

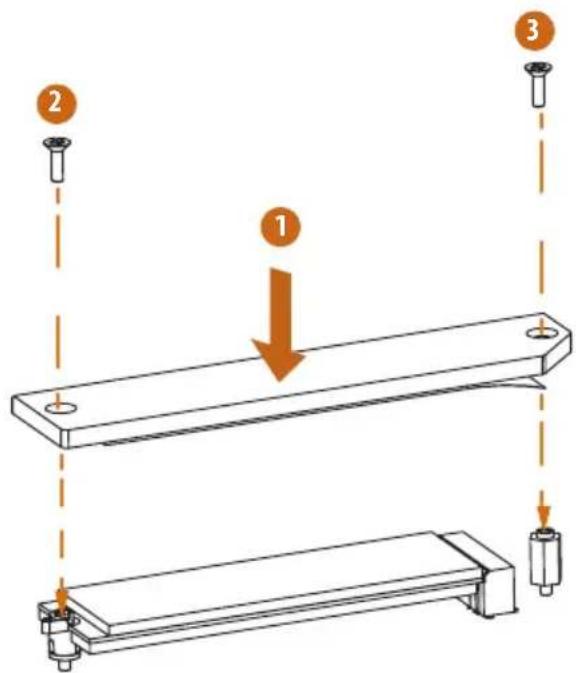

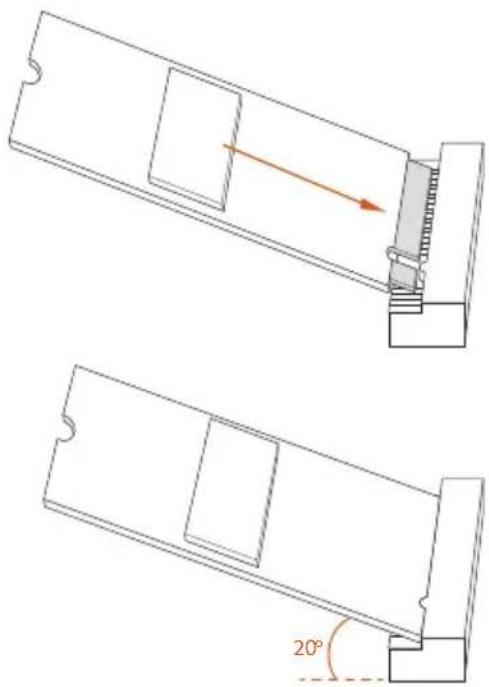

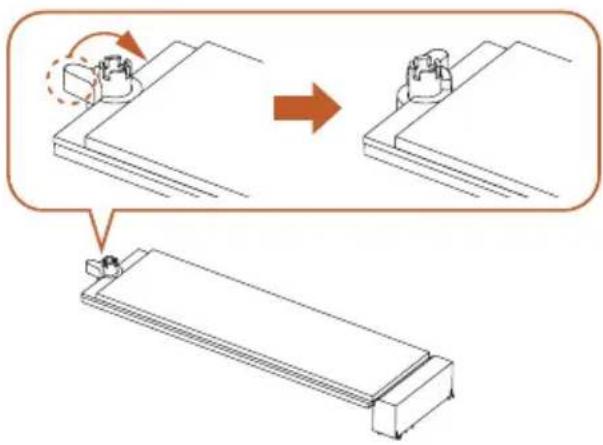

2.17 Guide d'installation d'un SSD M.2 (M2_1) 57
2.18 Guide d'installation d'un SSD M.2 (M2_2) 60
2.19 Guide d'installation d'un SSD M.2 (M2_3) 62
2.20 Guide d'installation d'un SSD M.2 (M2_4) 65

Chapitre 1 Introduction

Nous vous remercions d'avoir acheté cette carte mère ASRock B850 Pro-A WiFi / B850 Pro-A, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les specifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du present document, la version mise à jour sera disponible sur le site web ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuilles visiter notre site web pour plus de détails sur le modele que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site web de ASRock. Site Web d'ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock B850 Pro-A WiFi / B850 Pro-A (facteur de forme ATX)
• 2 × cables de données Serial ATA (SATA) (Optionnel)
• 1x protection E/S (Optionnel)
• 2 x Antennes Wi-Fi 2,4/5/6 GHz ASRock (Optionnel) (pour B850 Pro-A WiFi)
• 1 x vis pour socket M.2 (Optionnel) (B850 Pro-A)

1.2 Specifications

Plateforme	• Facteur de forme ATX • PCB 8 couches
Proesseur	• Prend en charge les processeurs AMD Socket AM5 de la série RyzenTM 9000, 8000 et 7000* * La disponibilité des slots d'extension peut varier en fonction du CPU. Veuillez vous reférer au tableau des bandes passantes PCIe/M.2 pour plus de détails. (http://www.asrock.com/)
Puces	• AMD B850
Mémoire	• Technologie mémoire double canal DDR5 • 4 x fentes DIMM DDR5 • Prend en charge les mémoires sans tampon ECC / non ECC DDR5 jusqu'à 8000+(OC)* • Capacité max. de la mémoire système: 256Go • Prend en charge les modules de mémoire Extreme Memory Profile (XMP) et EXTENDED Profiles for Overclocking (EXPO). * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)
Fente d'expansion	Proesseur : • 1 x Fente PCIe 5.0 x16 (PCIE1), prend en charge le mode x16* Chipset : • 1 x Fente PCIe 4.0 x16 (PCIE2), prend en charge le mode x4* • 1 x socket M.2 (clé E), prend en charge les modules Wi-Fi/BT PCIe type 2230 * PCIE1 fonctionnera à Gen5x16 avec les processeurs des séries 9000 et 7000, à Gen4x8 avec les processeurs de la série 8000 (Phoenix 1) et à Gen4x4 avec les processeurs de la série 8000 (Phoenix 2). • Si M2_3 est occupe, PCIE2 est désactivé. • Prend en charge les SSD NVMe comme disques de démarrage • Contact doré 15μ dans fente VGA PCIe (PCIE1)

Graphiques

• Graphique intégré AMD RDNA™ (la prise en charge peut varier selon le processeur)
• 1 x HDMI 2.1 compatible TMDS/FRL 8G, prend en charge HDR, HDCP 2.3 et une résolution maximale de jusqu'à 4K 120Hz
• 1 x USB 3.2 Gen1 Type-C, prend en charge DP 1.4 HBR3 et une résolution maximale jusqu'à 4K60Hz (Le mode DP-alt prend en charge DP1.4a)

Audio

Audio 7.1 CH HD (Codec audio Realtek ALC897)

Réseau local

2,5 Gigabit LAN 10/100/1000/2500 Mo/s
- Dragon RTL8125BG
- Prend en charge le logiciel Dragon 2,5G LAN

• Contrôle de la bande passante à réglage automatique intelligent
• Interface visuelle conviviale
• Statistiques d'utilisation du réseau visuel
• Paramétrage par défaut optimisé pour les modes Jeu, Navigateur et Diffusion Streaming Modes
• Contrôle des priorités personnalisé par l'utilisateur

LAN sans fil

Module Wi-Fi 6E 802.11axe
- Prend en charge IEEE 802.11a/b/g/n/ac/ax/axe
- Prend en charge 2 × 2 double bande avec extension de la bande à 6 GHz^*

(pour B850

Pro-A WiFi)

• Le Wi-Fi 6E (bande 6GHz) sera pris en charge par Microsoft Windows 11. La disponibilité va dépendre des différents statuts réglementaires de chaque pays et région. Il sera activé (pour les pays pris en charge) via Windows Update et les mises à jour logicielles une fois disponibles.

• Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E.

• 2 antennes pour prendre en charge la technologie de diversité 2 (émission) x 2 (réception)

• Prend en charge Bluetooth 5.2
• Prend en charge MU-MIMO

USB

Processeur :

• 1 x USB 3.2 Gen2 Type-C (à l'arrête)
• 1 x USB 3.2 Gen1 Type-C (à l'arrière)
• 2 x USB 3.2 Gen1 Type-A (à l'arrière (USB32_1 et USB32_2))

Chipset :

• 1 x USB 3.2 Gen2x2 Type-C (à l'avant)
• 4 x USB 3.2 Gen1 Type-A (2 à l'arrête (USB32_3 et USB32_4), 2 à l'avant)

• 9 x USB 2.0 (6 à l'arrière, 3 à l'avant)

• Tous les ports USB prenant en charge la protection ESD

Connectique du panneau arrriere

• 2xPorts d'antenne (pour B850 Pro-AWiFi)
  2x points de montage d'antenne (pour B850 Pro-A)
• 1xportHDMI
• 1 x port USB 3.2 Gen2 Type-C (10 Go/s)
• 1 x port USB 3.2 Gen1 Type-C (Le mode DP-alt prend en charge DP1.4a)
• 4x ports USB 3.2 Gen1 Type-A
• 6x ports USB 2.0
• 1 x port LAN RJ-45

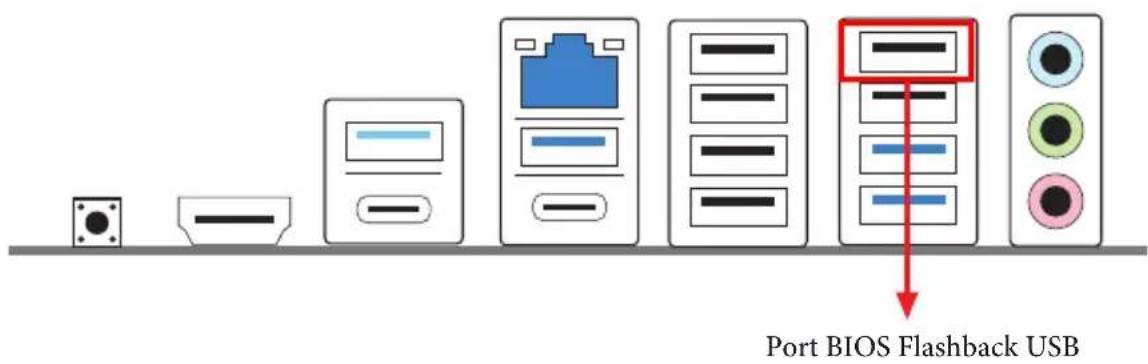

• 1 x Bouton BIOS Flashback
• Connecteurs jack audio HD: Entreigne / haut-parleur avant / microphone

Stockage

Proceseur :

• 1 x Socket Blazing M.2 (M2_1, Key M), prend en charge le mode PCIe Gen5x4 (128 Go/s) de type 2280^*
• 1 x Socket Hyper M.2 (M2_2, Key M), prend en charge le mode PCIe Gen4x4 (64 Go/s) de type 2280^*

Chipset :

• 1 x Socket Hyper M.2 (M2_3, Key M), supporte le mode PCIe Gen4x4 (64 Go/s) de type 2230/2242/2260/2280*
• 1 x socket Ultra M.2 (M2_4, Key M), prend en charge le mode PCIe Gen3x4 (32 Go/s) type 2280^* .
• 2x connecteurs SATA3 6,0 Go/s

ASMedia ASM1061:

• 2x connecteurs SATA3 6,0 Go/s

• Prend en charge les SSD NVMe comme disques de démarrage

• M2_1 est la première priorité pour l'installation M.2.

• M2_1 fonctionnera à Gen5x4 avec les processeurs des séries 9000 et 7000 et à Gen4x4 avec les processeurs de la série 8000 (Phoenix 1 et Phoenix 2).

• M2_2 fonctionnera à Gen4x4 avec les processeurs des séries 9000 et 7000, à Gen4x4 avec les processeurs de la série 8000 (Phoenix 1) et à Gen4x2 avec les processeurs de la série 8000 (Phoenix 2).
• Si M2_3 est occupé, PCIE2 est désactivement.
• Si SATA3_1 ou SATA3_2 est occupé, M2_4 passe en mode Gen3x2.

RAID

• Prend en charge RAID 0 et RAID 1 pour les périphériques de stockage SATA
• Supporte RAID 0, RAID 1 et RAID 10 pour les périphériques de stockage M.2 NVMe

Connecteur

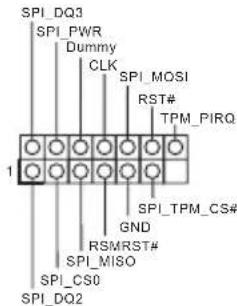

• 1 x embase SPI TPM
• 1 x embase LED d'alimentation et haut-parleur
• 1 x embase LED RVB*
• 3 x embases LED adressables**
• 2x connecteurs pour ventilateur de processeur (4 broches) (contrôle de vitesse de ventilateur intelligent)***

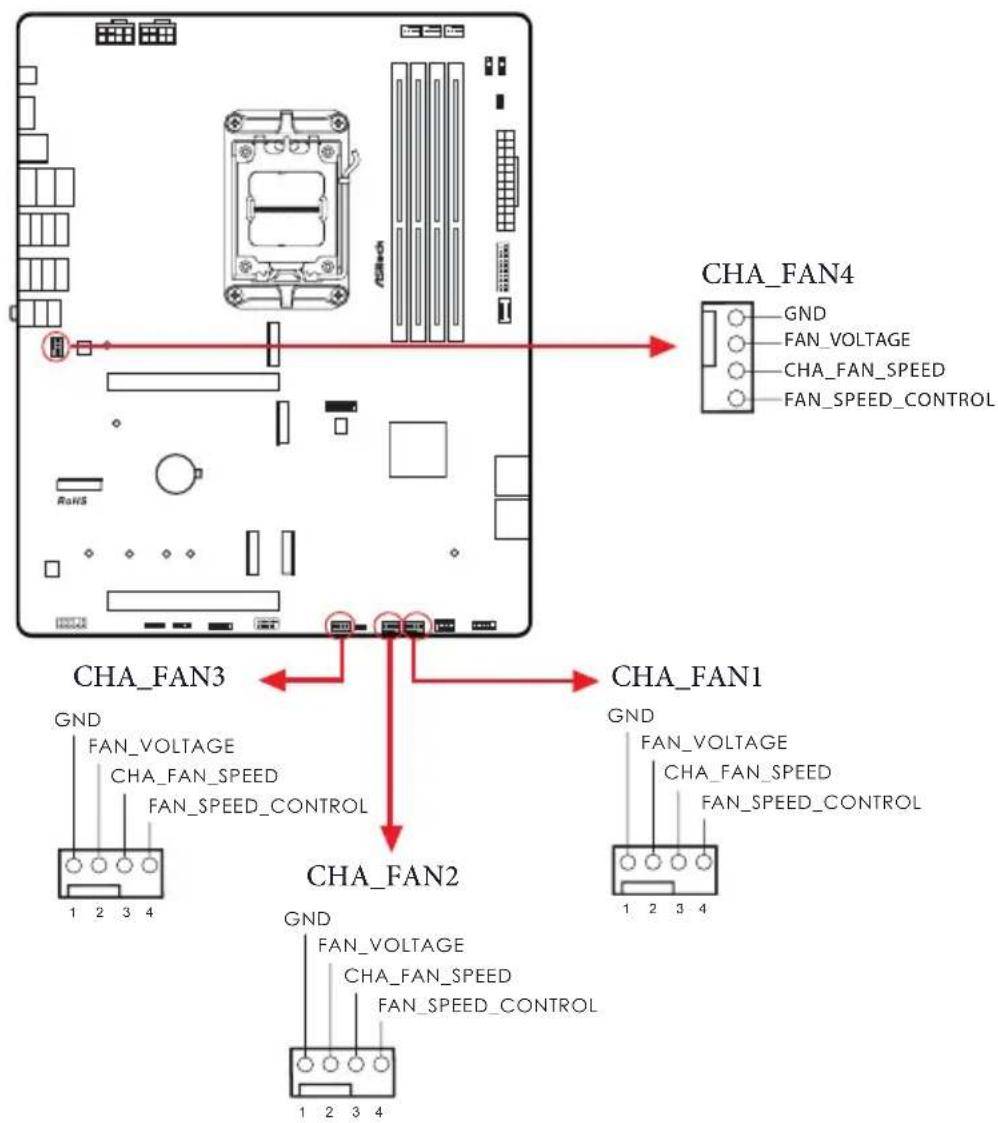

• 4 x connecteurs pour ventilateur de chassis (4 broches) (contrôle de vitesse de ventilateur intelligent)***
• 1 x connecteur pour ventilateur de pompe AIO (4 broches) (contrôle de vitesse de ventilateur intelligent)***

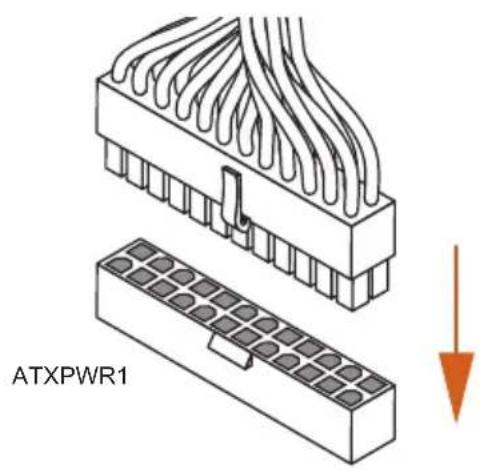

• 1 x connecteur d'alimentation ATX 24 broches

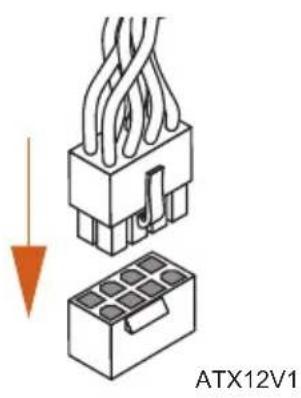

• 2x connecteur d'alimentation 12V 8 broches (connecteur d'alimentation haute densité)
• 1x connecteur audio panneau frontal
• 2xembases USB 2.0 (pour 3 ports USB 2.0)
• 1 x embases USB 3.2 Gen1 (prenant en charge 2 ports USB 3.2 Gen1)

• 1 x embase USB 3.2 Gen2x2 Type-C sur panneau avant (20 Go/s)

• Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total

** Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total

*** CPU_FAN1 prend en charge un ventilateur d'une puissance jusqu'à 1A (12W).

*** CPU_FAN2, CHA_FAN1~4 et AIO_PUMP prenant en charge un ventilateur d'une puissance jusqu'à 3A (36W).

*** CPU_FAN2, CHA_FAN1~4 et AIO_PUMP peuvent détector automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

Caracteristiques duBIOS

BIOS UEFI AMI avec prise en charge d'interface graphique

Système d'exploitation

• Microsoft® Windows® 10 64-bits / 11 64-bits

Certifications

FCC,CE
ErP/EuP Ready (alimentation ErP/EuP ready requise)

• pour des informations détaillées de nos produits, veuillez visitor notre site : http://www.asrock.com

Il est important de signaler que l'overclocking presente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par cette pratique. Effectivement, elle peut provoquer des dommages aux composants et aux péripériques du système. L'overclocking se fait à vos risques et péris. Nous déclinons toute responsabilité pour les évientuels dommages causés par celle-ci.

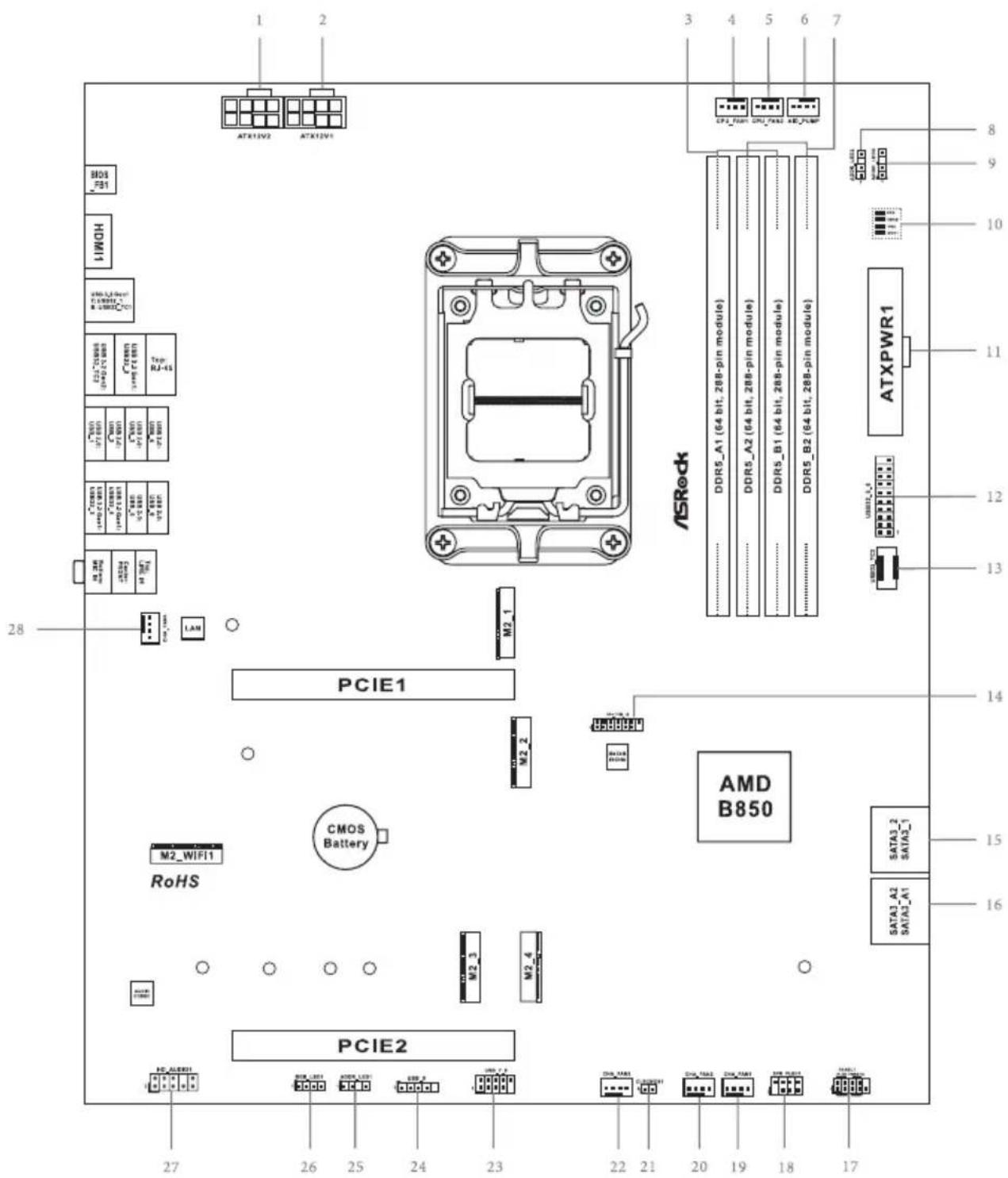

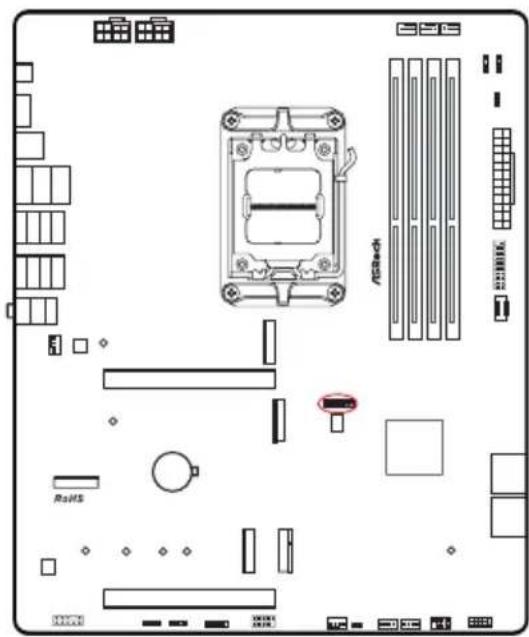

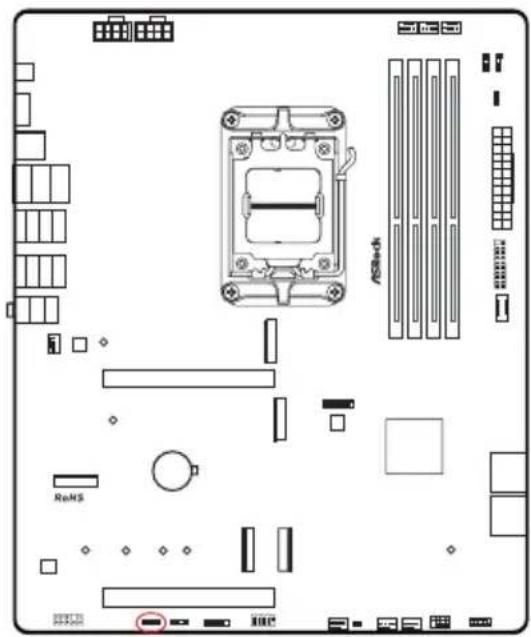

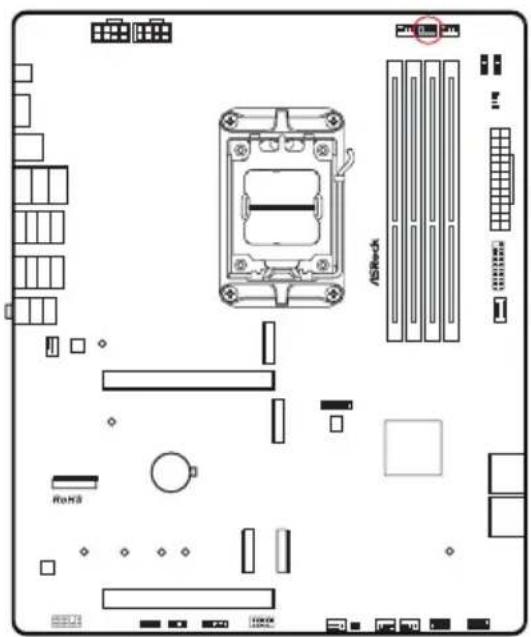

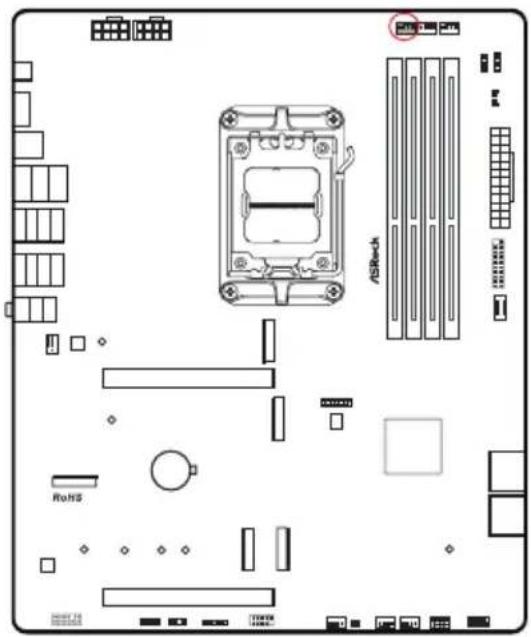

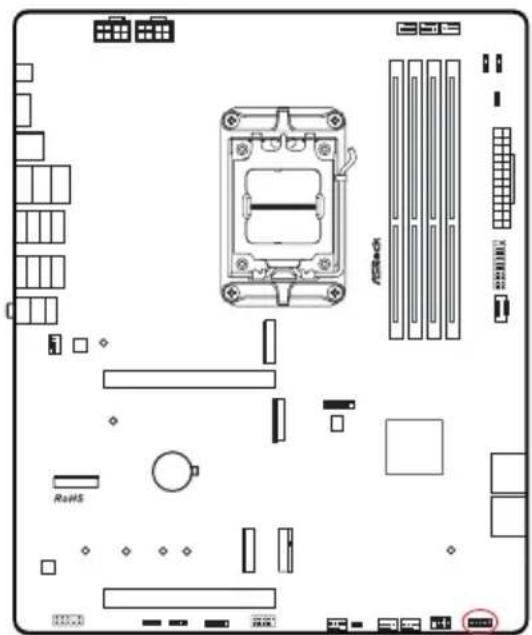

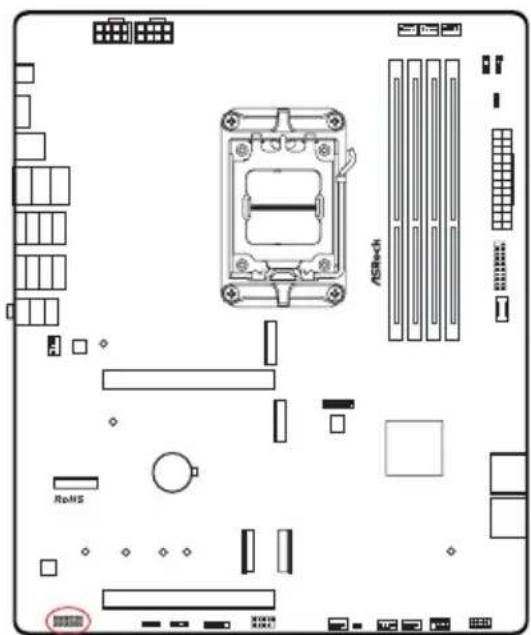

1.3 Disposition de la carte mère

No. Description

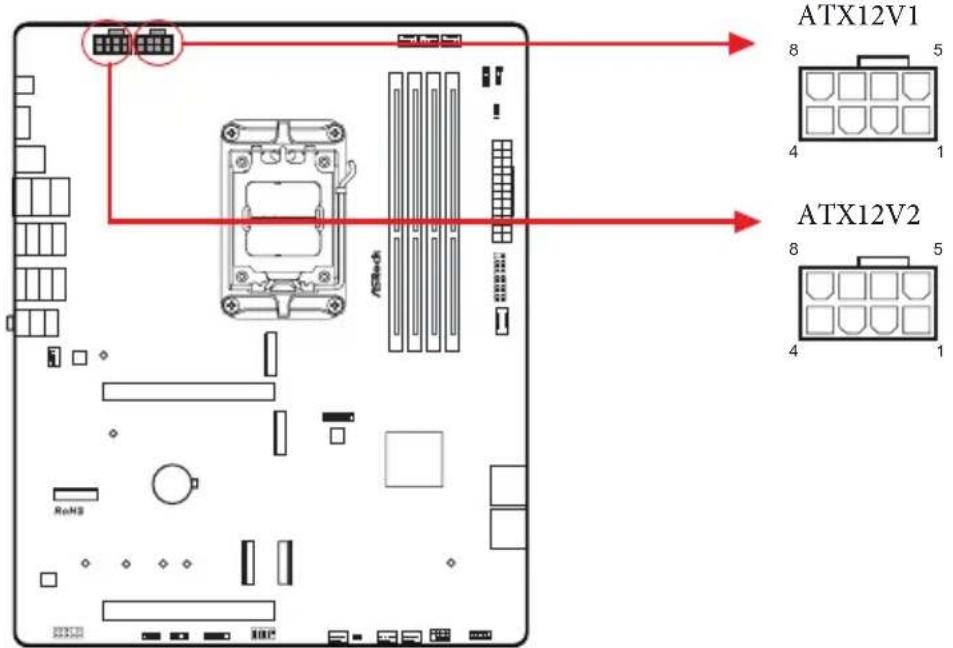

1 Connecteur d'alimentation ATX 12V (ATX12V2)
2 Connecteur d'alimentation ATX 12V (ATX12V1)
32x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1)
4 Connecteurs pour ventilateur de processeur (CPU_FAN1)
5 Connecteur pour ventilateur de processeur (CPU_FAN2)
6 Connecteur pour ventilateur de pompe AIO (AIO_PUMP)
7 2 x fentes DDR5 DIMM 288-broches (DDR5_A2, DDR5_B2)

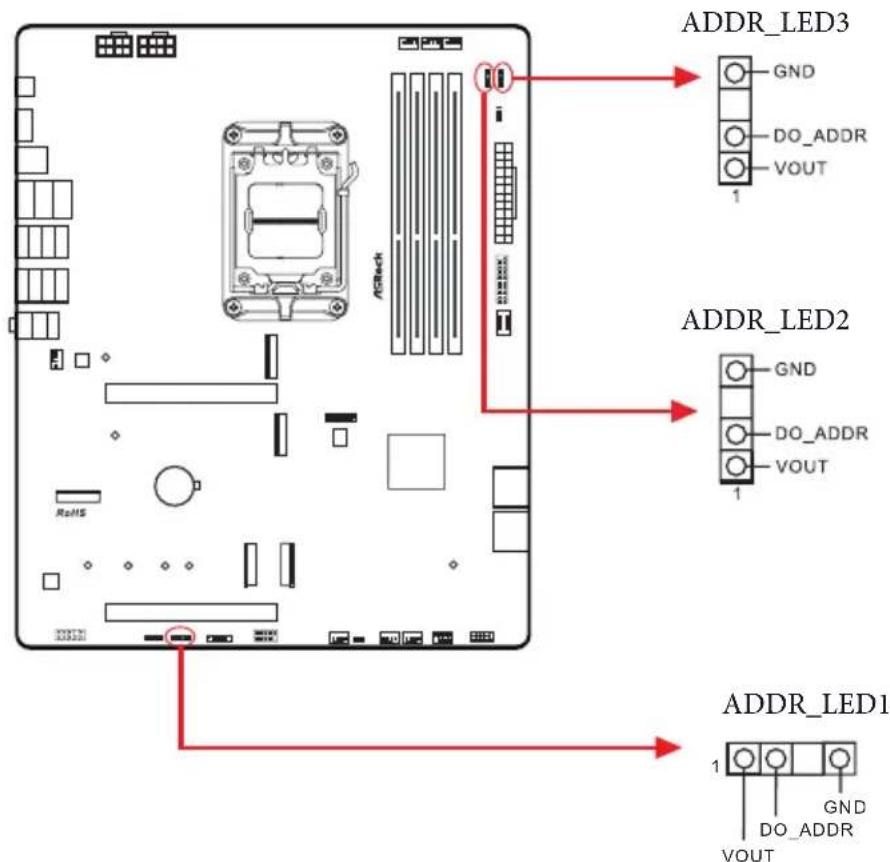

8 Embase LED adressable (ADDR_LED2)
9 Embase LED adressable (ADDR_LED3)
10 Post Status Checker (PSC)

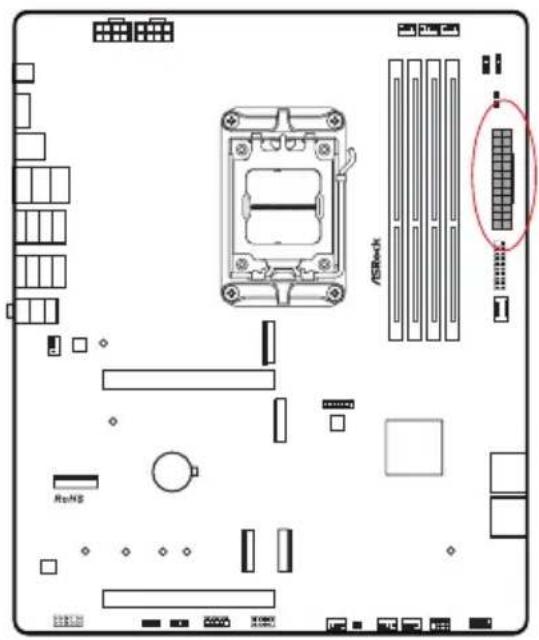

11 Connecteur d'alimentation ATX (ATXPWR1)

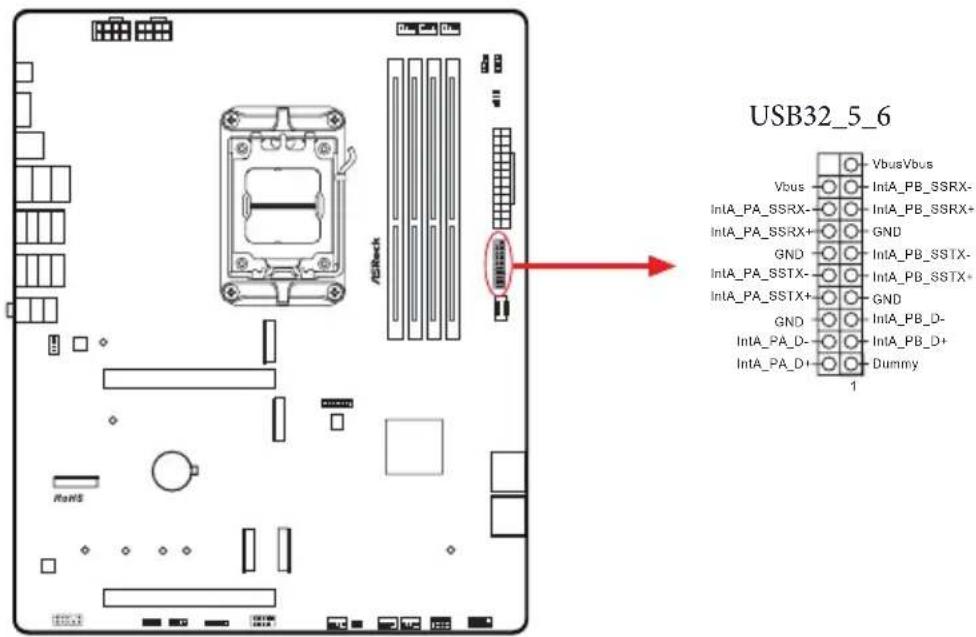

12 Embase USB 3.2 Gen1 (USB32_5_6)
13 Embase USB 3.2 Gen2x2 Type-C sur panneau avant (USB32_TC2)
14 Embase SPI TPM (SPI_TPM_J1)

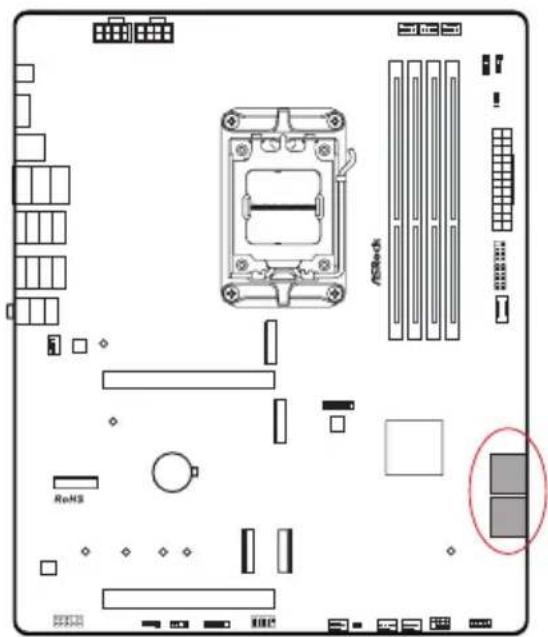

15 Connecteurs SATA3 (SATA3_2)(supérieur), (SATA3_1)(inférieur)
16 Connecteurs SATA3 (SATA3_A2)(supérieur), (SATA3_A1)(inférieur)

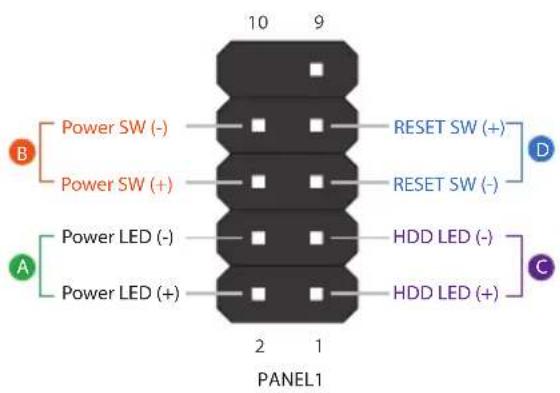

17 Embase du panneau système (PANEL1)
18 Embase LED d'alimentation et haut-parleur (SPK_PLED1)
19 Connecteur du ventilateur du chassin (CHA_FAN1)
20 Connecteur du ventilateur du chassis (CHA_FAN2)

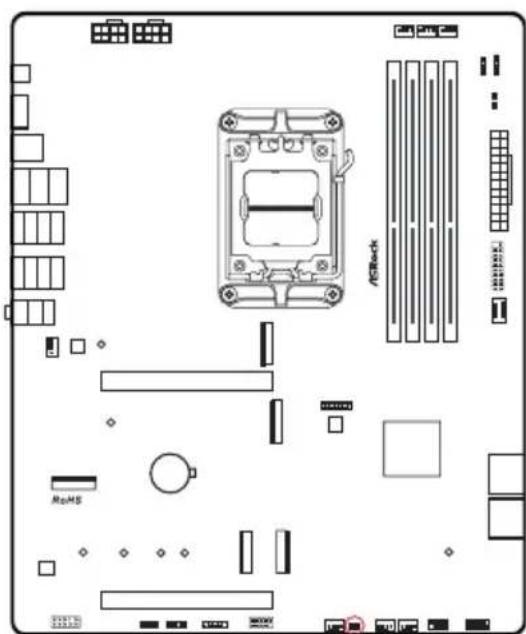

21 Vider le jumper CMOS (CLRCMOS1)
22 Connecteur du ventilateur du chassis (CHA_FAN3)

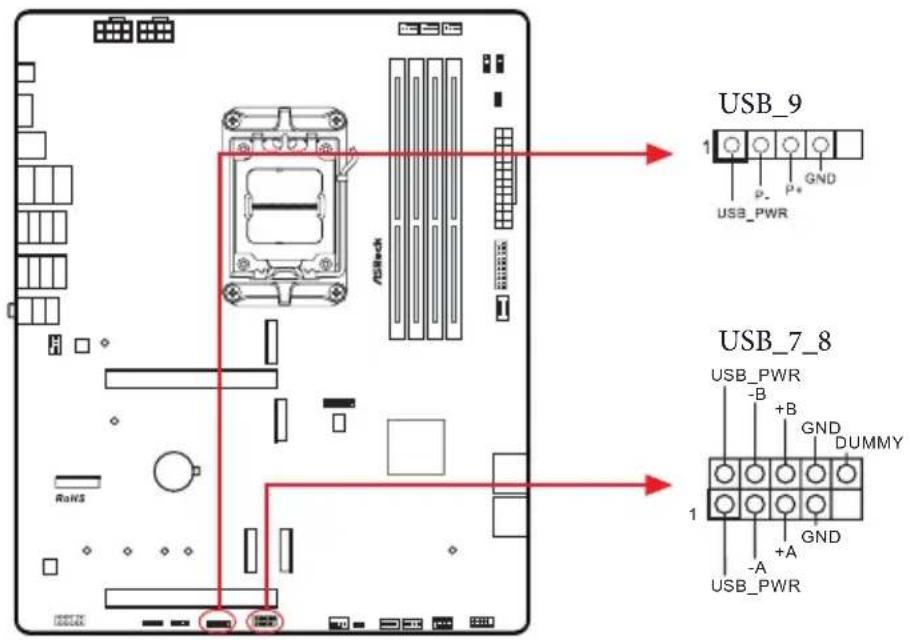

23 Embase USB 2.0 (USB_7_8)
24 Embase USB 2.0 (USB_9)
25 Embase LED adressable (ADDR_LED1)
26 Embase LED RVB (RVB_LED1)
27 Embase audio du panneau frontal (HD AUDIO1)
28 Connecteur du ventilateur du chassin (CHA_FAN4)

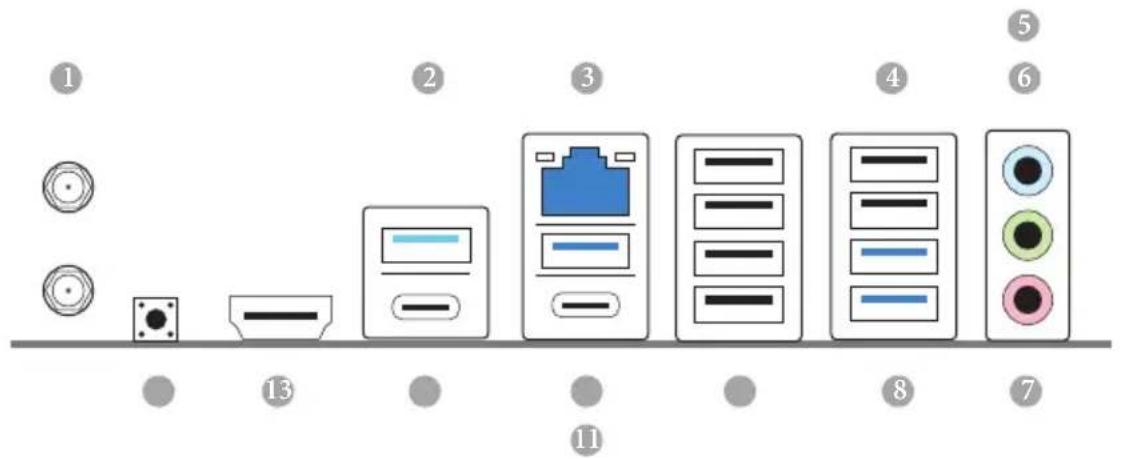

1.4 Panneau E/S

B850 Pro-A WiFi:

• Chaque port LAN possède deux voyants LED. Veuillez consulter le tableau ci-dessous pour plus de renseignements sur les voyants LED du port LAN.

LED activités / lien LED vitesse
État Description État Description
Eteint Aucun lien Eteint Connexion 10Mbps
Clignotant Activité données Orange Connexion 100Mbps/1Gbps
Allumé Lien Vet Connexion 2,5Gbps

* Fonction des ports audio en configuration 7.1 canaux :

Port Fonction
Bleu clair (panneau arrière) Sortie de haut-parleur arrêté
Ligne (panneau arrière) Sortie du haut-parleur avant
Rose (panneau arrière)	Sortie de haut-parleur central/subwoofer
Ligne (panneau frontal) Sortie de haut-parleur létéal

*** Le mode DP-alt prend en charge DP1.4a.

1.5 Diagramme fonctionnel

1.6 Module 802.11axe Wi-Fi 6E et antenna ASRock WiFi 2,4/5/6 GHz (pour B850 Pro-A WiFi)

Module Wi-Fi 6E 802.11axe + BT

Cette carte mère est équipée d'un module exclusif 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E + BT v5.2 qui prend en charge les normes de connectivité 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E ainsi que Bluetooth v5.2. Le module Wi-Fi 6E + BT est un adaptateur de réseau local sans fil (WLAN) facile à utiliser qui prend en charge la norme Wi-Fi 6E + BT. La norme Bluetooth v5.2 est dotée de la technologie Smart Ready qui ajoute une toute nouvelle catégorie de fonctionnalités aux apparciels mobiles. BT inclut également la technologie Énergie faible et garantit une consommation d'énergie extraordinairement faible pour les PC.

• La vitesse de transmission peut varier en fonction de l'environnement.
• Le Wi-Fi 6E (bande 6GHz) sera pris en charge par Microsoft® Windows® 11. La disponibilité va dépendre des différents statuts réglementaires de chaque pays et région. Il sera activé (pour les pays pris en charge) via Windows Update et les mises à jour logicielles une fois disponibles.
• Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E.

Guide d'installation des antennes Wifi

Étape 1

Preparedes antennes Wifi 2,4/5/6 GHz fournies dans l'emballage.

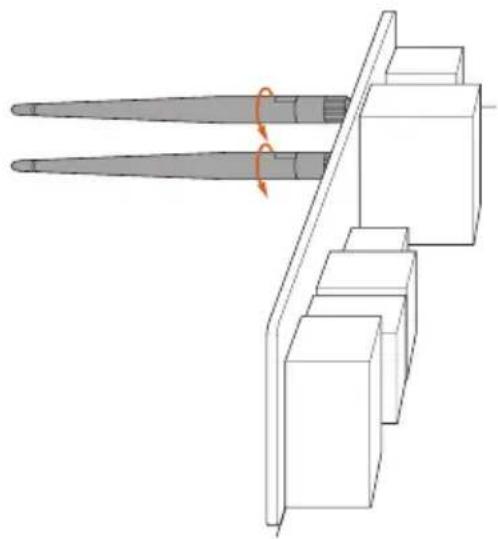

Étape 2

Raccordez les deux antennes Wifi 2,4/5/6 GHz aux connecteurs d'antenne. Tournez-les dans le sens horaire jusqu'à ce qu'elles soient bien connectées.

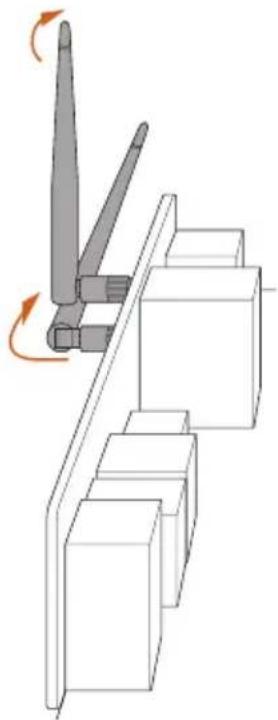

Étape 3

Reglez les antennes Wifi 2,4/5/6 GHz comme indiqué sur l'illustration.

*Vous devrez peut-être ajuster leur orientation pour obtenir un signal plus fort.

Chapitre 2 Installation

Il s'agit d'une carte mère de format ATX. Avant son installation, étudiez la configuration de votre chassis pour vous assurer qu'elle peut y'être insérée.

Précautions avant l'installation

Prenez note des précautions suivantes avant d'instructor les composants ou de modifier les paramètres de la carte mère.

• Debranchez toujours le cordon d'alimentation avant d'instructor ou de-retirer les composants de la carte mère. Si vous ne le faites pas, vous risquez de vous blesser et d'endommager les composants de la carte mère.
• Pour éviter que l'électricité statique n'endommage les composants de la carte mère, ne posez JAMAIS votre carte mère directement sur un tapis. Pensez également à utiliser un bracelet relié à la terre ou à toucher un object relié à la terre avant de manipuler les composants.
  Tenez tous les composants par les bords et ne touche pas les circuits intégrés.
• Chaque fois que vous désinstallez des composants, placez-les sur un tapis antistatique relié à la terre ou dans le sac fourni.
• Lorsque vous fixez la carte mère sur le chassin, ne serrez pas trop les vis! Cela pourrait endommager la carte mère.

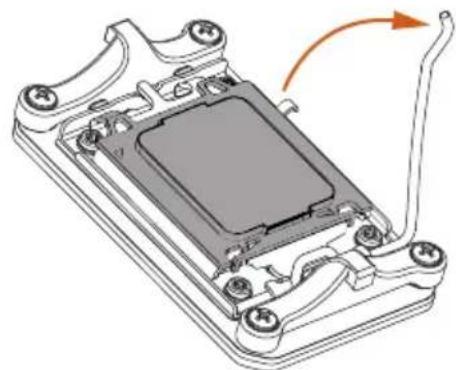

2.1 Installation de l'unité centrale

1. Avant d'insérer l'unité centrale 1718-Pin dans le logement, assurez-vous que le capuchon PnP est toujours en place, que la surface de l'unité centrale est propre et que les broches ne sont pas tordues. N'insérez pas l'unité centrale dans le logement dans les cas décrits ci-dessus. Autrement l'unité centrale pourrait être sérieusement endommagée.
2. Debranche tous les cables d'alimentation avant d'installer Ie CPU.

Tutorial video

Tournez vous unite centrale dans le bon sens avant d'ouvrir le couvercle du logement de l'unité centrale.

1

2

3

4

A

Placez delicatement l'unité centrale en la maintainant aussi droit que possible. Ne le laisser pas tomber.

5

6

Assurez-vous que l'unité centrale est alignée avec le logement avant de la verrouiller en place.

7
A

Assurez-vous que la plaque de couverture noire est toujours en place jusqu'à ce qu'elle se détache lors de la fermetre du levier du logement.

Veuillez conserveur le couvercle si le proceseur est retire. Le couvercle doit etre remis en place si vous souhaitez renvoyer la carte mere pour un service après-vente.

2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale

Une fois que vous avez installé l'unité centrale dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous doivent asperger de la pâte thermique entre l'unité centrale et le dissipateur pour améliorer la dissipation de chaleur. Assurez-vous que l'unité centrale et le dissipateur sont fermement fixés et en bon contact l'un avec l'autre.

Veuillez mette l'ordinateur hors tension ou debrancher le cordon d'alimentation avant de remplacer l'unité centrale ou le dissipateur thermique.

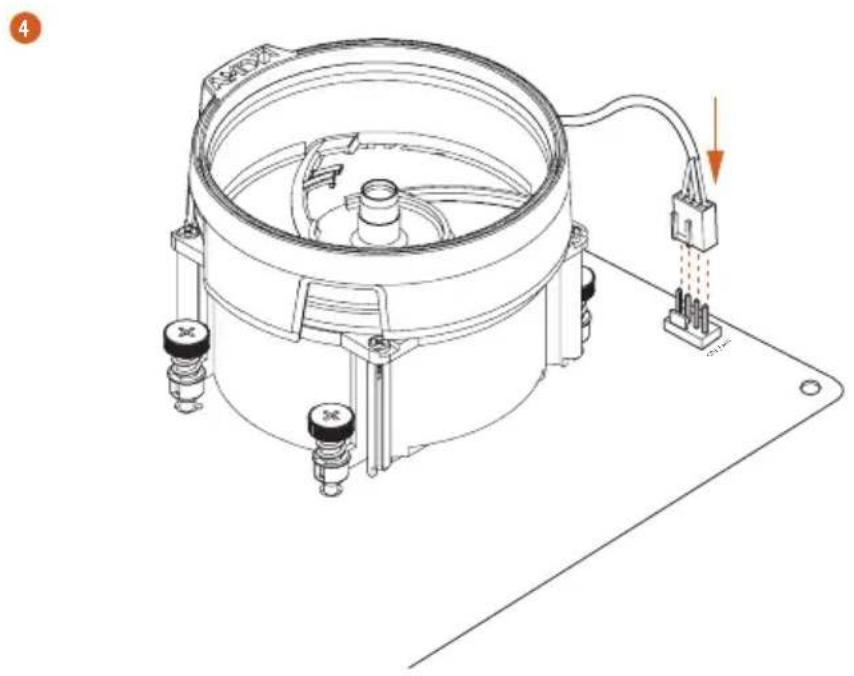

Installation du dispositif de refroidissement de l'unité centrale (Type 1)

2

3

4

Installation du dispositif de refroidissement de l'unité centrale (Type 2)

*Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas correspondre exactement au modele que vous achetez.

Installation du dispositif de refroidissement de l'unité centrale (Type 3)

1

2

3

4

5

Veuillez noter qu'un seul cable doit etre utilise a la fois dans cette etape.

Si vous sélectionné RGB_LED1, veuillez installer l'utilitaire d'ASRock « ASRock Polychrome SYNC ».

Si vous sélectionné le connecteur USB, veuilles installer l'utilitaire d'AMD « SR3 Settings Software ».

*Les illustrations ci-dessous sont données qu'a titre indicatif uniquement et peuvent ne pas correspondre exactement au modele que vous achetez.

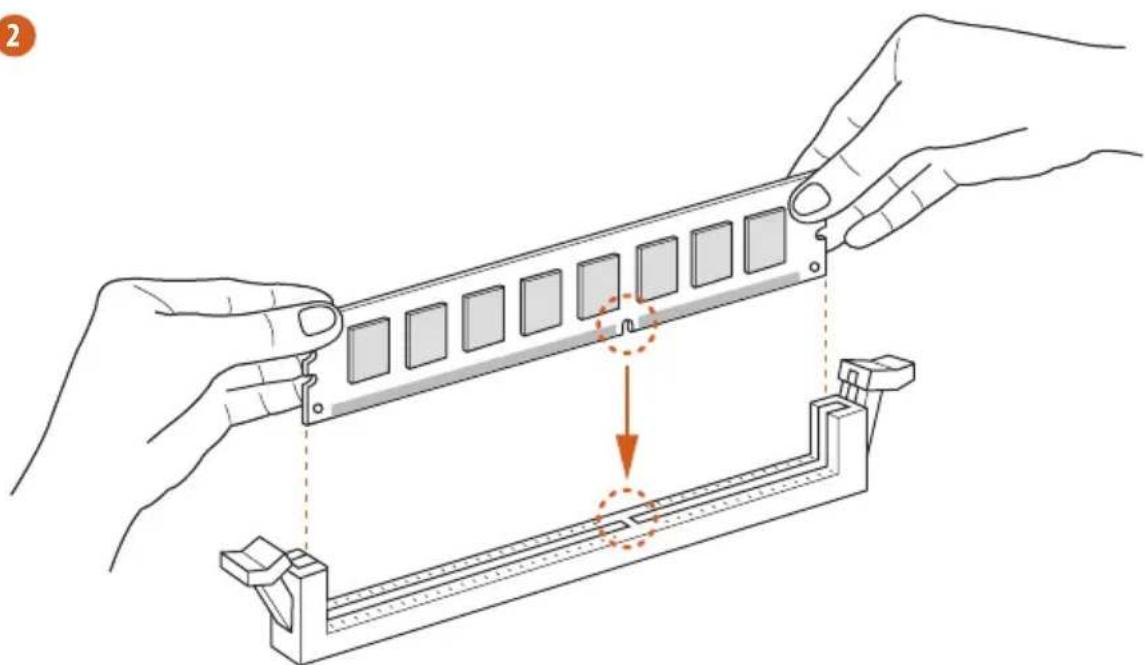

2.3 Installation des modules de mémoire (DIMM)

Cette carte mère offre quatre emplacements DIMM DDR5 (Double Data Rate 5) à 288 broches, et prend en charge la technologie de mémoire double canal.

1. Pour une configuration avec mémoire double canal, vous devez installer uniquement des paires de DIMM DDR5 identiques ( même marque, même vitesse, même taille et même type de puce).
2. Il est impossible d'utiliser la technologie de mémoire double canal avec seulement un ou trois modules de mémoire installés.
3. Il est interdirit d'installer un module de mémoire DDR, DDR2, DDR3 ou DDR4 dans un emplacement DDR5, vous pourriez endommager la carte mère ainsi que le module DIMM.
4. Le module DIMM ne peut être inséré que dans un seul sens. Si vous forcez son insertion dans le mauvais sens, vous risquez de l'endommager définitivement avec la carte mère.

Configuration de mémoire recommende

1 DIMM

A1 A2 B1 B2
			V

2 DIMMs

A1 A2 B1 B2
	V V

4 DIMMs

A1 A2 B1 B2
V V V V

1

2

3

2.4 Connexion à l'embase du panneau avant

Embase du panneau système

Fils du panneau avant

2.5 Installation de la protection du panneau d'E/S

2.6 Installation de la carte mère

2.7 Installation des disques SATA

1
2

Câble de données SATA

3

4
Connecteur de données SATA

2.8 Installation d'une carte graphique

Fentes d'extension (Fentes PCIe)

La carte mère possède 2 fentes PCI Express.

Avant d'insteller une carte d'extension, assurez-vous que l'alimentation est eteinte ou que le cordon d'alimentation est debranché. Veuillez dire la documentation de la carte d'extension et effectuer les reglages matériels nécessaires pour la carte avant de commencer l'installation.

FentesPCIe：

PCIE1 (fente PCIe 5.0 x16) est utilisé pour les cartes graphiques de largeur de ligne PCIe x16.
PCIE2 (fente PCIe 4.0 x16) est utilisé pour les cartes graphiques de largeur delgine PCIe x4.

• PCIE1 fonctionnera à Gen5x16 avec les processeurs des séries 9000 et 7000, à Gen4x8 avec les processeurs de la série 8000 (Phoenix 1) et à Gen4x4 avec les processeurs de la série 8000 (Phoenix 2).

• Si M2_3 est occupe, PCIE2 est désacté.

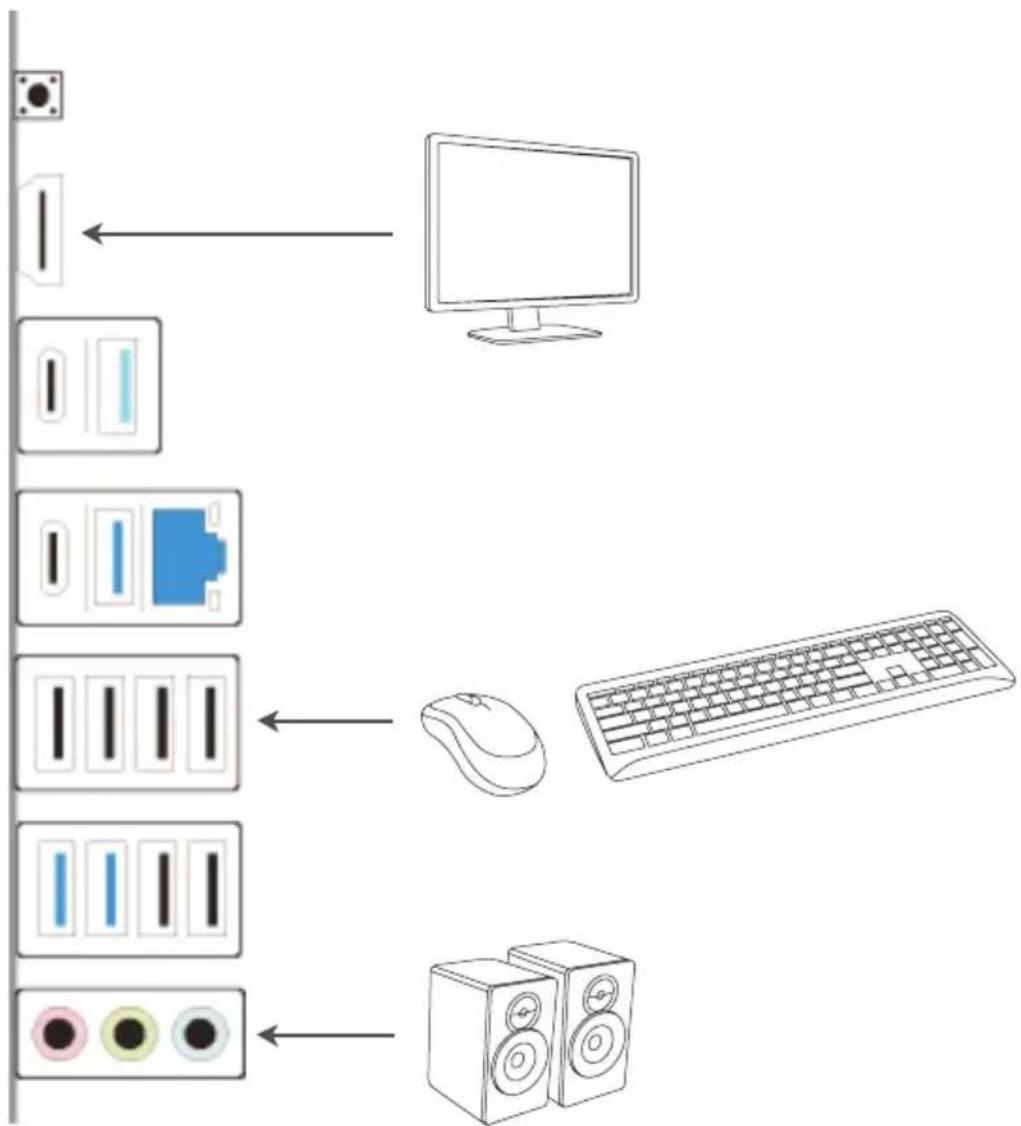

2.9 Connexion des péripériques

2.10 Connexion des connecteurs d'alimentation

2.11 Mise sous tension

2.12 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuite ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert »

Short

Open

Cavalier Clear CMOS

(CLRCMOS1) (voir p.7, No. 21)

CLRCMOS1 yous permit d'effacer les données de la CMOS. Les données de la CMOS incluent les informations de configuration du systeme telles que mot de passer, date, heures et parametes de reglage du systeme. Pour effacer les parametes du systeme et rétablier les valeurs par défaut, veuilles étèindre votre ordinateur et débrancher son cordon d'alimentation ; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas desteroler le capuchon du cavalier une fois les données CMOS effacées. Si vous aze besoin d'effacer les données CMOS après une mise à jour du BIOS, vous nevez tout d'abord redémarrer le systeme, puis l'eteindre avant de proceder à l'effacement de la CMOS.

CLRCMOS1

Cavalier (jumper) à 2 broches

Court-circuité: Clear CMOS

Ouvert: Par défaut

2.13 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU 19-broches) (voir p.7, No. 17)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'etat du système Presents sur le chassis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Reprez les broches positive et négative avant de brancher les cables.

PANEL1

PWRBTN (bouton d'alimentation) :

pour brancher le bouton d'alimentation du panneau frontal du chassin. Vous pouvez configurer la façon dont vous système doit s'arrêter à l'aide du bouton d'alimentation.

RESET (bouton de réinitialisation):

Pour brancher le témoin LED d'activité du disque dur situé sur le panneau frontal du chassis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantation ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'etat de l'alimentation du panneau frontal du chassin. Le LED est allumé lorsque le système fonctionné. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est étant lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur):

pour brancher le témoin LED d'activité du disque dur du panneau frontal du chassis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du chassis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre chassis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Embase LED d'alimentation et de haut-parleur

(SPK_PLED1 7-broches) (voir p.7, No. 18)

Veuillez brancher la LED d'alimentation du chassis et le haut-parleur du chassis sur ce connecteur.

SPK_PLED1

Connecteurs Serial ATA3

Angle droit :

(SATA3_2) (voir p.7, No. 15) (supérieur)

(SATA3_1) (voir p.7, No. 15) (inférieur)

(SATA3_A2) (voir p.7, No. 16) (supérieur)

(SATA3_A1) (voir p.7, No. 16) (inférieur)

Ces quatre connecteurs SATA3 sont compatibles avec les cables de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

• Si SATA3_1 ou SATA3_2 est occupe, M2_4 passe en mode Gen3x2.

Embases USB 2.0

(USB_7_89-broches) (voir p.7, No.23)

(USB_9 4-broches) (voir p.7, No.24)

Cette carte mère comprend deux connecteurs.

Embase USB 3.2 Gen1

Vertical:

(USB32_5_6 19-broches) (voir p.7, No. 12)

Cette carte mère comprend un connecteur.

Embase USB 3.2 Gen2x2 Type-C sur panneau avant

(USB32_TC2 20-broches) (voir p.7, No.13)

Cette carte mère comprend une embase USB 3.2 Gen2x2 Type-C sur le panneau avant.

Cette embase sera connecter un module USB 3.2 Gen2x2 pour des ports USB 3.2 Gen2x2

supplementaires.

Embase audio du panneau frontal

(HD AUDIO01 9-broches) (voir p.7, No. 27)

Cette embase sert au branchement des appeareils audio du panneau audio frontal.

HD AUDIO1

L'HD AUDIO prend en charge la technologie Jack Sensing (detection de la fiche), mais le panneau grillage du chassis doit être compatible avec la HDA pour fonctionner correctement.

Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du chassis pour installerer notre système.

Connecteurs du ventilateur du chassin

(CHA_FAN1 4-broches) (voir p.7, No. 19)

(CHA_FAN2 4-broches) (voir p.7, No. 20)

(CHA_FAN3 4-broches) (voir p.7, No. 22)

(CHA_FAN4 4-broches) (voir p.7, No. 28)

Ce connecteur vous permet de connecter un ventilateur de boîtier ou de radiateur. Si vous envisagez de connecter un ventilateur à 3 broches, veuilles le brancher sur la broche 1-3.

Connecteur du ventilateur du processeur

(CPU_FAN1 4-broches) (voir p.7, No. 4)

Ce connecteur vous permet de connecter le ventilateur du processeur. Si vous envisagez de connecter un ventilateur à 3 broches, veuilles le brancher sur la broche 1-3.

CPU_FAN1

Connecteur du ventilateur du processeur

(CPU_FAN2 4-broches) (voir p.7, No.5)

Ce connecteur vous permet de connecter le ventilateur du processeur ou la pompe à eau.

Si vous envisagez de connecter un ventilateur à 3 broches, veuilles le brancher sur la broche

1-3.

CPU_FAN2

Connecteur pour ventilateur de pompe AIO

(AIO_PUMP 4-broches) (voir p.7, No.6)

Ce connecteur vous permet de connecter une pompe ou un ventilateur AIO (tout-en-un).

Si vous envisagez de connecter un ventilateur de refroidisseur AIO à 3 broches, veuilles le

brancher sur la Broche 1-3.

AIO_PUMP

Connecteur d'alimentation ATX

(ATXPWR1 24-broches) (voir p.7, No. 11)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

ATXPWR1

Connecteur d'alimentation ATX 12V

(ATX12V1 8-broches) (voir p.7, No. 2)

(ATX12V2 8-broches) (voir p.7, No. 1)

Cette carte mère est dotée de deux connecteurs d'alimentation ATX 12V à 8 broches.

Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

Le branchement d'un cable ATX 12V à 8 broches à ATX12V2 est optionnel.

• Avertissement : Veuillez vérifier que le cordon d'alimentation est bien connecté à

l'unité centrale et non à la carte graphique. Ne branchez pas le cordon d'alimentation

PCIe sur ce connecteur.

Embase SPI TPM

(SPI_TPM_J1 13-broches) (voir p.7, No. 14)

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvégarder clés, certificates numériques, mots de passage et données en toute sécurité. Ce module permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

SPI_TPM_J1

Embase LED RGB

(RVB_LED1 4-broches) (voir p.7, No.26)

Cette embase RGB sert à connecter le cable d'extension LED RGB qui permet aux utilisateurs de désir parmi plusieurs effets lumineux LED.

Attention: N'installez jamais le cable LED RVB dans le mauvais sens au risque de l'endommager.

Connectez-vous ruban LED RGB à l'embase LED RGB (RGB_LED1) sur la carte mère.

1. N'installez jamais le cable LED RVB dans le mauvais sens au risque de l'endommager.
2. Avant d'installer ou de retarder votre cable LED RGB, veuillez eteindre toute système et débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.

1. Veuillez noter que les rubans LED RGB ne sont pas fournies dans l'emballage.
2. L'embase LED RVB prend en charge les rubans LED RVB standard 5050 (12V/G/R/B), avec une puissance maximale de 3A (12V) et une longueur maximale de 2 metres.

Embases LED adressables

(ADDR_LED1 3-broches) (voir p.7, No.25)

(ADDR_LED2 3-broches) (voir p.7, No.8)

(ADDR_LED3 3-broches) (voir p.7, No.9)

Ces embases seront à connecter un cable de rallonge LED adressable permettant aux utilisateurs de désirir parmi différents effets lumineux LED.

Attention: N'installez jamais le cable LED adressable dans le mauvais sens au risque de l'endommager.

Connectez vos rubans LED RGB adressables aux Embases LED adressables (ADDR_LED1 / ADDR_LED2 / ADDR_LED3) sur la carte mère.

1. N'installez jamais le cable LED adressable dans le mauvais sens au risque de l'endommager.
2. Avant d'insteller ou de retirer votre cable LED adressable, veuillez eteindre vosystème et débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.

1. Veuiliez noter que les rubans LED adressable ne sont pas fournies dans l'emballage.
2. L'embase LED adressable prend en charge les rubans LED RVB adressables WS2812B (5V/Données/GND), avec une puissance maximale de 3A (5V) et une longueur maximale de 2 mètres.

2.14 Boutons intelligents

La carte mère est équipée d'un bouton intelligent : Bouton BIOS Flashback permettant aux utilisateurs de flasher le BIOS.

Bouton BIOS Flashback

(BIOS_FB1) (voir p.9)

Le bouton BIOS Flashback permet aux utilisateurs de flasher le BIOS.

BIOS_FB1

La fonction ASRock BIOS Flashback vous permet de partager à jour le BIOS sans allumer le système, même sans processeur.

Avant d'utiliser la fonction BIOS Flashback, veuillez interrompre BitLocker et tout chiffrement ou sécurité reposant sur le TPM. Assurez-vous que vous avez déjà stocké et sauvégarde la clé de récapération. Si la clé de récapération est manquante alors que le chiffrement est actif, les données restent cryptées et le système ne peut pas démarrer sur le système d'exploitation. Il est recommendé de désactiver fTPM avant demettre à jour le BIOS. Sinon, une défaillence imprévisible peut survenir.

Pour utiliser la fonction USB BIOS Flashback, veuillez suivre les étapes ci-dessous.

1. Telechargez le dernier fichier BIOS sur le site Web d'ASRock : http://www.asrock.com.
2. Copiez le fjichier du BIOS sur votre clé USB. Veuillez vous assurer que le système de fjichiers de votre clé USB est FAT32.
3. Procedez à l'extraction du fichier BIOS depuis le fichier zip.
4. Renommez le fjichier « creative.rom » et enregistrez-le dans le repertoire racine de X : Clé USB.
5. Branchez le connecteur d'alimentation 24 broches sur la carte mère. Allumez ensuite l'interrupteur CA de l'alimentation électrique.

*Il n'est pas nécessaire d'allumer le système.

1. Branchez ensuite votre clé USB dans le port BIOS Flashback USB.
2. Appuyez sur le bouton BIOS Flashback pendant environ trois secondes. La LED commence alors a clignoter.
3. Attendez que la LED arrête de clignoter, indiquant que le flashage du BIOS a ete effectue. *Si Iindicateur LED devient vert fixe, cela signifie que la fonction BIOS Flashback ne fonctionne pas correctement. Veuillez you assurer d'avoir brancher la cle USB sur le port USB BIOS Flashback. **Si la LED ne s'allume pas du tout, veuillez debrancher l'alimentation du système et retirer/ disconnecter la pile CMOS de la carte mere pendant plusieurs minutes. Rebranche z alimentation et la batterie, puis reessayez.

2.15 Post Status Checker

Le Post Status Checker (PSC) diagnostique l'ordinateur lorsque les utilisateurs allument l'ordinateur.

Les LED s'allument pour indiquer le composant qui a un problème. Ils émettent des couleurs rouge, jaune, blanche et jaune-vert pour indiquer, respectivement, que le CPU, la mémoire, le VGA et le stockage ne sont pas dédictés correctement ou sont défauillants. Ils restent allumés jusqu'à ce que le problème soit résolu. La lumière s'éteint si les quatre éléments mentionnés ci-dessus fonctionnent normalement.

Composant Voyant LED État
Processeur Rouge fixe indique que le CPU est défectueux.
DRAM Jaune fixe indique que la DRAM est défectueuse.
VGA Blanc fixe indique que le GPU est défectueux.
BOOT Jaune-vert fixe		indique que le périphérique d'amorçage est défectueux.

Il est normal que levoyant d'etat de la DRAM clignote pendant l'entrainment de la mémoire. Cela indique que le système fonctionné correctement.

Tutoriel video

2.16 Guide d'installation du module M.2 WiFi/BT PCIe WiFi (B850 Pro-A)

Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA.

Le socket M.2 (cle E), prend en charge les modules Wi-Fi/BT PCIe type 2230.

• Le socket M.2 ne prend pas en charge les SSD SATA M.2.

Installation du module WiFi/BT

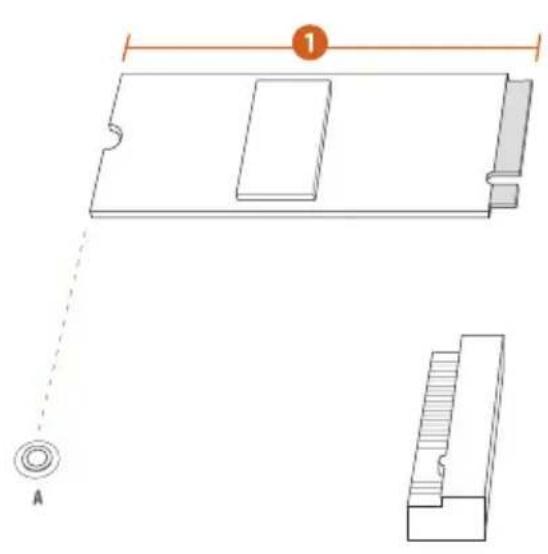

Étape 1

Preparez un module de type 2230

WiFi/BT PCIe WiFi et la vis.

LongueurPCB:3cm

Type module : Type 2230

Etape 2

Trouvez l'emplacement de I'ecrou a utiliser.

Étape 3

Insérez délicatement le module WiFi PCIe WiFi/BT dans le socket M.2.
Gardez à l'esprit que le module ne convient qu'à une orientation.

Étape 4

Serrez la vis avec un tournevis pour fixer le module en place. Ne serrez pas trop la vis, au risque d'endommager le module.

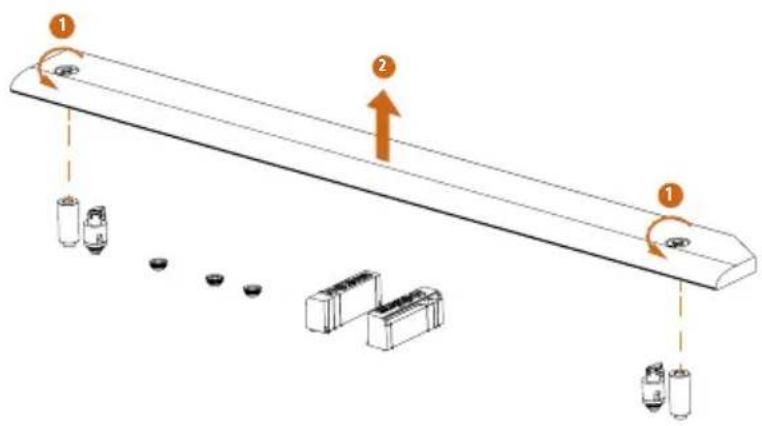

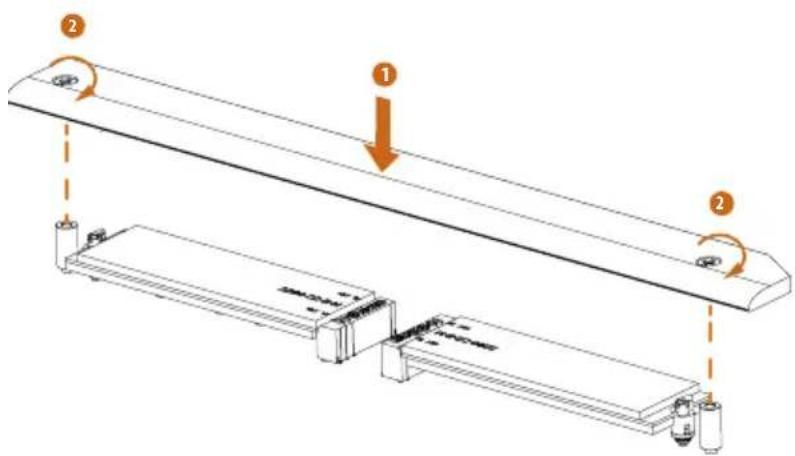

2.17 Guide d'installation d'un SSD M.2 (M2_1)

Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le socket Blazing M.2 (M2_1, clé M) prend en charge le mode PCIe Gen5x4 (128 Go/s) de type 2280.

• M2_1 est la première priorité pour l'installation M.2.
• M2_1 fonctionnera à Gen5x4 avec les processeurs des séries 9000 et 7000 et à Gen4x4 avec les processeurs de la série 8000 (Phoenix 1 et Phoenix 2).

Installation d'un SSD M.2

Étape 1

Preparez le SSD M.2.

Étape 2

En fonction du type de PCB et de la longueur de votre SSD M.2, trouvez l'emplacement correspondant a utiliser.

No.1

Emplacement de I'ecrou A

Longueur PCB 8cm

Type module Type 2280

Étape 3

Avant d'installer un SSD M.2, veuillez desserrer les vis pourPTRer le dissipateur thermique M.2. *Veuillez PTRer les films de protection sur la face inferieure du dissipateur thermique M.2 avant d'installer le SSD M.2.

Etape 4

Alignez et inserez delicatement le SSD M.2 dans l'emplacement M.2. Gardez a l'esprit que le SSD M.2 ne peut etre insere que dans un seul sens.

Étape 5

Assurez-vous que l'encôche à l'extrémité du SSD M.2 est alignée avec l'écrou. Fixez ensuite le SSD M.2 en tournant l'écrou dans les sens horsaire jusqu'à sa position de verrouillage.

Étape 6

Serrez les vis avec un tournevis pour fixer le SSD M.2 et le dissipateur thermique M.2 en place dans l'ordre indiqué. Serrez d'abord la vis opposée au connecteur M.2 (2), puis serrez celle qui se trouve à côte du connecteur M.2 (3).

*Ne serrez pas trop la vis, au risque d'endommager le SSD M.2 et le dissipateur thermique M.2.

Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuilles visiter notre site web : http://www.asrock.com

2.18 Guide d'installation d'un SSD M.2 (M2_2)

Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le Hyper M.2 Socket (M2_2, Key M) prend en charge le mode PCIe Gen4x4 (64 Go/s) de type 2280.

• M2_2 fonctionnera à Gen4x4 avec les processeurs des séries 9000 et 7000, à Gen4x4 avec les processeurs de la série 8000 (Phoenix 1) et à Gen4x2 avec les processeurs de la série 8000 (Phoenix 2).

Installation d'un SSD M.2

Etape 1

Preparez le SSD M.2.

Etape 2

En fonction du type de PCB et de la longueur de votre SSD M.2, trouvez l'emplacement correspondant a utiliser.

No.1

Emplacement de I'ecrou A

Longueur PCB 8cm

Type module Type 2280

Étape 3

Alignez et inserez delicatement le SSD M.2 dans l'emplacement M.2. Gardez à l'esprit que le SSD M.2 ne peut être inserez que dans un seul sens.

Etape 4

Assurez-vous que l'encoche à l'extrémité du SSD M.2 est alignée avec l'écrou. Fixez ensuite le SSD M.2 en tournant l'écrou dans les sens horsaire jusqu'à sa position de verrouillage.

Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuillez visiter notre site web : http://www.asrock.com

2.19 Guide d'installation d'un SSD M.2 (M2_3)

Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le Hyper M.2 Socket (M2_2, Key M) prend en charge le mode PCIe Gen4x4 (64 Go/s) de type 2230/2242/2260/2280.

• Si M2_3 est occupé, PCIE2 est désactivement.

Installation d'un SSD M.2

Etape 1

Preparez le SSD M.2.

Étape 2

En fonction du type de PCB et de la longueur de votre SSD M.2, trouvez l'emplacement correspondant a utiliser.

No.1234

Emplacement de I'ecrou A B C D

Avant d'insteller un SSD M.2, veuillez desserrer les vis pour retarder le dissipateur thermique M.2.

*Veuillez retiret les films de protection sur la face inférieure du dissipateur thermique M.2 avant d'installer le SSD M.2.

Etape 4

Utilisez un tournevis pour enlever l'entretoise.

Sautez l'etape 4 si vous SSD M.2 est de type 2280.

Étape 5

Retirez le film protecteur jaune de l'écrou à utiliser. Serrez l'entretoise dans l'emplacement désire de l'écrou sur la carte mère avec un tournevis.

Sautez l'etape 5 si vous SSD M.2 est de type 2280.

Etape 6

Alignez et inserez delicatement le SSD M.2 dans l'emplacement M.2. Gardez a l'esprit que le SSD M.2 ne peut etre insere que dans un seul sens.

Etape 7

Assurez-vous que l'encote à l'extrémité du SSD M.2 est alignée avec l'écrou. Fixez ensuite le SSD M.2 en tournant l'écrou dans les sens horsaire jusqu'à sa position de verrouillage.

Étape 8

Serrez les vis avec un tournevis pour fixer le dissipateur thermique M.2 en place. Ne serrez pas trop la vis, au risque d'endommager le SSD M.2 et le dissipateur thermique M.2.

Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuilles visiter notre site web : http://www.asrock.com

2.20 Guide d'installation d'un SSD M.2 (M2_4)

Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le socket Ultra M.2 (M2_4, Key M) supporte le mode PCIe Gen3x4 (32 Go/s) de type 2280. * Si SATA3_1 ou SATA3_2 est occupe, M2_4onne en mode Gen3x2.

Installation d'un SSD M.2

Étape 1

Préparez le SSD M.2.

Étape 2

En fonction du type de PCB et de la longueur de votre SSD M.2, trouvez l'emplacement correspondant a utiliser.

No.1

Emplacement de I'ecrou A

Longueur PCB 8cm

Type module Type 2280

Étape 3

Avant d'instructor un SSD M.2, veuillez desserrer les vis pourrirer le dissipateur thermique M.2. *Veuillez retiree les films de protection sur la face inferieure du dissipateur thermique M.2 avant d'instructor le SSD M.2.

Étape 4

Alignez et inserez delicatement le SSD M.2 dans l'emplacement M.2. Gardez à l'esprit que le SSD M.2 ne peut être inserez que dans un seul sens.

Étape 5

Assurez-vous que l'encoche à l'extremité du SSD M.2 est alignée avec l'écrou. Fixez ensuite le SSD M.2 en tournant l'écrou dans les sens horsaire jusqu'à sa position de verrouillage.

Etape 6

Serrez les vis avec un tournevis pour fixer le dissipateur thermique M.2 en place. Ne serrez pas trop la vis, au risque d'endommager le SSD M.2 et le dissipateur thermique M.2.

Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuillez visiter notre site web : http://www.asrock.com

Version 1.0

Publié en novembre 2024

Copyright©2024 ASRock INC. Tous droits réservés.

Avis de droit d'auteur :

Aucune partie de ce manuel ne peut être reproductive, transcribe, transmise ou traduite dans quelles langue que ce soit, sous quelsque forme ou par quelsque moyen que ce soit, sans le consentement écrit d'ASRock Inc., à l'exception de la duplication de la documentation par l'acheteur à des fins de sauvegarde.

Les noms de produits et d'entreprises qui apparaissent dans ce manuel peuvent ou non etre des marques commerciales ou droits d'auteurs enregistrres de leurs sociétés respectives et ne sont utilisés qu'a titre d'identification et d'explication et au bénéfice de leurs propriétaires, sans intention de les enfreindre.

Clause de non-responsabilité :

Les specifications et les informations continues dans ce document sont fournies à titre d'information uniquement et peuvent être modifiées sans préavis, et ne doivent pas été considérées comme un engagement de la part d'ASRock. ASRock décline toute responsabilité pour les évventuelles erreurs ou omissions dans ce document.

Dans la mesure où la loi le permet et en ce qui concerne le contenu de ce document, ASRock ne fournit aucune garantie d'aucuneASF, explicite ou implicite, y compris mais sans s'y limiter, les garanties ou conditions implicites de qualite marchande ou d'adequation a un usage particulier. En aucun cas, ASRock, ses directeurs, officiers, employes ou agents ne pourront etre tenus responsables de tout dommage indirect, special, accidentel ou consecutif (y compris les dommages pour perte de profits, perte d'activite, perte de données, interruption d'activite et autres), meme si ASRock a ete informé de la possibilité de tels dommages resultant d'un defaut ou d'une erreur dans la documentation ou le produit.

Déclaration de conformité FCC

Cet apparéil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet apparéil ne doit pas provoquer d'interférences nuisibles, et
(2) cet apparéil doit accepter toutes les interférences reçues, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Cet apparéil a été testé et déclaré conforme aux limites définies pour les apparèils numériques de Classe B suivant l'article 15 du règlement de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet apparéil générale, utilise et peut émettre de l'énergie sous forme de radioféquences; et s'il n'est pas installé et utilisé en conformité avec les instructions du fabricant, il peut cause des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produit pas dans une installation particulière. Si cet apparéil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l' apparéil, l'utilisateur peut tenter de résoudre le problème de l'une des façon suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Branchez l'équipement sur une prise avec un circuit différent de celle sur lequel le récepteur est branché.
• Consulter le revendeur ou un technician radio/television experimenté pour obtenir de l'aide.

Notes de sécurité sur les piles boutons

ATTENTION

• RISQUE D'INGESTION : Ce produit contient une pile bouton ou une pile cellule.
  LA MORT ou des blessures graves peuvent survenir en cas d'ingestion.
• Si une pile bouton ou une piece cellule a eté avalée, cela peut cause des brûlures chimiques internes en seulement 2 heures.
  GARDER les piles neuves et usagées HORS DE LA PORTÉE DES ENFANTS
• Consulter immédiatement un médecin si vous soupçonnez qu'une pile a été avalée ou insérée dans une partie du corps.

• Retirez et recyclez les piles usées ou mettez-les au rebut conformément aux réglementations locales et gardez-les hors de portée des jeunes enfants. Ne jetez PAS les piles dans les ordures menagères et ne les incinérez pas.
• Meme les piles usées peuvent cause des blessures graves ou mortelles.
• Appelez un centre antipoison local pour obtenir des informations sur le traitement.
• Type de pile : CR2032
  Tension de la pile: 3V
• Les piles non rechargeables ne doivent pas etre recharges.
• Ne pas les décharger, recharger, démonter, incinerer ouCHAuffer au-delà de la température nominale spécifiée par le fabricant. Vous pourriez vous blesser à cause des vapeurs, d'uneuite ou d'une explosion causant des brûlures chimiques.
• Ce produit contient une batterie non remplaçable.
• Cette icône indique qu'avaler une pile bouton peut cause des blessures graves ou mortelles. Veuillez garder les piles hors de vue ou de portée des enfants.

CALIFORNIE, ÉTATS-UNIS UNIQUEMENT

La pile au lithium utilisée sur cette carte mère contient du perchlorate, une substance toxique contrôle par les réglementations sur les valeurs pratiques de gestion (BMP) du perchlorate adoptées par la législature de Californie. Lorsque vous mettez au rebut la batterie au lithium en Californie, aux États-Unis, veuillez toujours respecter les réglementations correspondantes.

"Produits à base de perchlorate - une manipulation spéciale peut être nécessaire, voir www.dtsc.ca.gov/hazardouswaste/perchlorate"

CALIFORNIE, ÉTATS-UNIS UNIQUEMENT

ATTENTION: Cancer et effets néfastes sur la reproduction www.P65Warnings.ca.gov

Conformité CE

ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives correspondantes. Le texte complet de la déclaration de conformité pour l'UE est disponible sur: http://www.asrock.com

ASRock suit le principe d'eco-conception pour concevoir et fabriquer ses produits, et s'assure que chaque étape du cycle de vie du produit ASRock est conforme aux réglementations environnementales mondiales. De plus, ASRock divulgue les informations pertinentes en fonction des exigences réglementaires.

Veuillez consulter https://www.asrock.com/general/about.asp?cat=Responsibility pour obtenir des informations sur les exigences réglementaires auxquelles ASRock se conforme.

Conformité UKCA

ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives UKCA correspondantes. Le texte complet de la déclaration de conformité UKCA est disponible sur: http://www.asrock.com

Garantie limitée pour les consommateurs - Australie

Nos produits viennent avec des garanties qui ne peuvent pas etre exclues en vertu des Loi relatives aux droits du consommateur de l'Australie. Vous avez droit a un remplacement ou un remboursement en cas d'un échec majeur et d'une compensation pour toute autre perte ou dommage raisonnablement previsible cause par nos produits. Vous avez également le droit d'avoir les produits réparés ou replacés si les produits ne sont pas d'une qualite acceptable et si la panne ne constitue pas une defaillance majeure. Si vous avez besoin d'aide, veuillez contacter ASRock Tél: [phone] ext.123 (Frais d'appel internationaux standard applicables)

ATTENTION

En cas d'ingestion, une pile bouton peut provoquer des blessures graves ou mortelles.

Veuillez garder les piles hors de vue ou de portée des enfants.

rebut

NE JETEZ PAS la carte mère avec les ordures menagères. Ce produit a été concu de façon à permettre la réutilisation de ses éléments et le recyclage. Ce symbole de la poubelle barrée indique que le produit (equipement électrique etlectronique) ne doit pas être jeté avec les ordures menagères. Vérifier la réglementation local pour la mise au rebut de produits Electroniques.

Informations sur les marques commerciales

Les termes HDMI et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Déclaration de conformité à la Directive de la Communauté française relative aux équipements hertziens

Cet apparéil est conforme à la directive 2014/53/UE émise par la Commission de la Communauté française. Cet apparéil est conforme aux limites d'exposition aux radiations définies par l'UE pour un environnement non contrôle.

Cet apparéil doit être installé et utilisé avec une distance minimale de 20cm entre le ventilateur et votre corps.

Le fonctionnement dans les bandes 5,15-5,25/6GHz est limite a une utilisation en interieur uniquely.

AT	BE	BG	CH	CY	CZ	DE
DK	EE	EL	ES	FI	FR	HR
HU	IE	IS	IT	LI	LT	LU
LV	MT	NL	NO	PL	PT	RO
SE	SI	SK	TR

C E

Bandes de fréquences radio et niveaux de puissance maximale

• Fonctions: Wi-Fi 6E, BT, Wi-Fi 7
• Plage de fréquence: 2,4 GHz: 2400-2485 MHz; 5 GHz: 5150-5350 MHz, 5470-5725 MHz, 5725-5850 MHz; 6 GHz: 5955-6415 MHz
• Niveau de puissance maximale: 2,4 GHz: 20dBm; 5 GHz: 23dBm; 6 GHz: 23dBm

Déclaration de conformité d'Innovation, Sciences et Développement économique de Canada (ISED)

Cet apparéil est conforme au(x) RSS(s) exemplé(s) de licence d'Innovation, Sciences et Développement économique du Canada. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne doit pas causeur d'interférences, et (2) cet apparéil doit résister aux interférences, y compris les interférences qui peuvent causeur un fonctionnement indésirable de l' apparéil. Le fonctionnement dans la bande 5150-5250 MHz est réservé à l'utilisation à l'intérieur pour réduire les risques d'interférences nuisibles aux systèmes mobiles par satellite à canal commun. CAN ICES-003(B)/NMB-003(B)

ASRock Incorporation

Contains Wi-Fi 6E module with Bluetooth

AMD® Wi-Fi 6E RZ616

Model: MT7922A22M

R-NZ

FCCID:RAS-MT7922A22M

IC:7542A-MT7922A22M

CCAI21Y10050T2

5.15~5.35/6GHz indoor use only
