Caractéristiques techniques	Contrôleur USB 3.0, 2 ports USB 3.0, compatible avec USB 2.0 et USB 1.1
Utilisation	Extension de ports USB pour PC, compatible avec Windows et Linux
Maintenance et réparation	Pas de maintenance requise, mise à jour des pilotes recommandée pour un fonctionnement optimal
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité USB
Informations générales	Installation facile via un slot PCIe, garantie limitée de 2 ans

FOIRE AUX QUESTIONS - PEXUSB3S23 StarTech.com

Le produit StarTech.com PEXUSB3S23 est-il compatible avec mon système d'exploitation ?

Le StarTech.com PEXUSB3S23 est compatible avec Windows, macOS et Linux. Assurez-vous d'avoir les derniers pilotes installés pour une meilleure compatibilité.

Comment installer la carte d'extension USB 3.0 ?

Pour installer la carte, éteignez votre ordinateur, ouvrez le boîtier et insérez la carte PEXUSB3S23 dans un slot PCIe disponible. Fixez-la avec une vis, puis refermez le boîtier et redémarrez l'ordinateur.

Pourquoi mon ordinateur ne reconnaît-il pas la carte USB après l'installation ?

Vérifiez que la carte est correctement insérée dans le slot PCIe. Assurez-vous également que les pilotes sont installés. Vous pouvez télécharger les derniers pilotes depuis le site de StarTech.

Est-il nécessaire de brancher une alimentation supplémentaire à la carte ?

Non, le StarTech.com PEXUSB3S23 n'exige pas d'alimentation supplémentaire. Il tire l'énergie directement du slot PCIe de la carte mère.

Quelle est la vitesse de transfert maximale prise en charge par cette carte ?

La carte PEXUSB3S23 prend en charge des vitesses de transfert allant jusqu'à 5 Gbps, conformément à la norme USB 3.0.

Puis-je utiliser des périphériques USB 2.0 avec cette carte ?

Oui, la carte est rétrocompatible avec USB 2.0 et USB 1.1. Vous pouvez donc utiliser vos périphériques USB 2.0 sans problème.

Que faire si les ports USB ne fonctionnent pas après l'installation ?

Assurez-vous que les pilotes sont correctement installés et que le système d'exploitation reconnaît la carte. Essayez de redémarrer l'ordinateur ou de tester différents ports USB.

Y a-t-il une garantie avec le produit ?

Oui, le StarTech.com PEXUSB3S23 est généralement couvert par une garantie limitée de 2 ans. Pour plus de détails, consultez le site de StarTech.

MODE D'EMPLOI PEXUSB3S23 StarTech.com

Révision du Manuel: 01/13/2014 Pour les informations les plus récentes, veuillez visiter www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com PEXUSB3S23 *Le produit actuel peut varier de la photos Carte PCI Express USB 3.0 avec 2 ports et Alimentation SATAManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

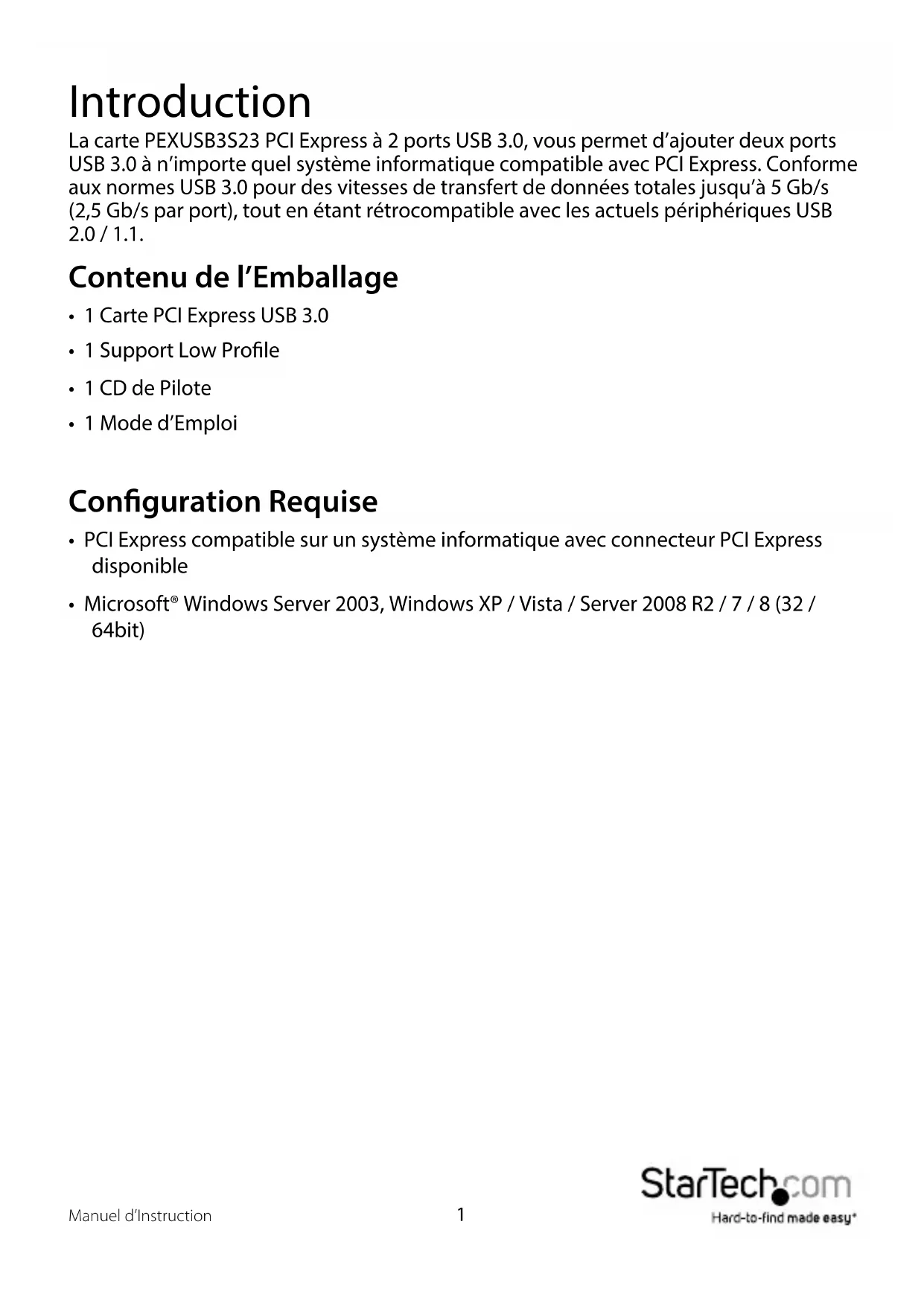

Introduction La carte PEXUSB3S23 PCI Express à 2 ports USB 3.0, vous permet d’ajouter deux ports USB 3.0 à n’importe quel système informatique compatible avec PCI Express. Conforme aux normes USB 3.0 pour des vitesses de transfert de données totales jusqu’à 5 Gb/s (2,5 Gb/s par port), tout en étant rétrocompatible avec les actuels périphériques USB

• 1 Mode d’Emploi Conguration Requise

• PCI Express compatible sur un système informatique avec connecteur PCI Express disponible

Installation ATTENTION! Les cartes PCI Express, comme tout matériel informatique, peuvent être gravement endommagés par l’électricité statique. Assurez-vous d’être correctement relié à la terre avant d’ouvrir le boîtier de votre ordinateur ou de toucher votre carte PCI Express. StarTech.com vous recommande de porter un bracelet antistatique lors de l’installation de toute composante informatique. Si un bracelet antistatique n’est pas disponible, déchargez-vous de toute accumulation d’électricité statique, en touchant une grande surface métallique reliée à la terre (comme le boîtier de l’ordinateur), pendant plusieurs secondes. Également, soyez prudent pour manipuler la carte PCI Express par ses bords et non par les connecteurs d’or. Installation du Matériel

1. Éteignez votre ordinateur et tous les périphériques qui y sont connectés (p. ex.

imprimantes, disques durs externes, etc.). Débranchez le câble d’alimentation de l’arrière de la puissance d’alimentation (qui est à l’arrière de l’ordinateur) et débranchez tous les périphériques.

2. Retirez le couvercle du boîtier de l’ordinateur. Consultez la documentation de votre

système d’ordinateur pour plus de détails.

3. Trouver un emplacement PCI Express et enlever la plaque métallique à l’arrière

du boîtier de l’ordinateur (reportez-vous à la documentation de votre système informatique pour plus de détails.). Remarque que cette carte fonctionnera dans les emplacements PCI Express de voies supplémentaires (c.-à-d. les emplacements x 4, x 8 ou x 16).

4. Insérez la carte dans l’emplacement PCI Express disponible et xer le support à

l’arrière du boîtier. Remarque : Si vous installez la carte dans petit PC / système low prole, peut être nécessaire de remplacer le support préinstallé full prole par le support inclus d’installation low prole.

5. Facultatif : Branchez un connecteur d’alimentation SATA à 15 broches, depuis la

puissance d’alimentation de l’ordinateur, au connecteur d’alimentation SATA qui est sur la carte. Ceci est nécessaire uniquement si vous utilisez les ports avec les périphériques alimentés par USB (BUS) (pas adaptateur d’alimentation externe) ou pour des problèmes de connectivité.

6. Placer le couvercle sur le boîtier de l’ordinateur.

7. Insérez le câble d’alimentation dans la prise du bloc d’alimentation et rebranchez

tous les autres connecteurs retirés à l’étape 1.Manuel d’Instruction

1. Une fois que l’ordinateur a démarré et le système d’exploitation est entièrement

chargé, insérez la CD de pilotes (fourni dans l’emballage) dans le lecteur de CD / DVD.

2. l’exécution automatique devrait vous donner la possibilité de parcourir les chiers

sur le CD ou ouvrir automatiquement le CD. Si l’exécution automatique ne démarre pas, allez dans “Poste de travail” et accédez au lecteur de CD / DVD où est inséré le CD.

3. Exécutez le chier “setup.exe”, situé dans le dossier “Etron \ EJ168” et suivez les

instructions à l’écran pour terminer l’installation du pilote.Manuel d’Instruction

Vérication de l’Installation Windows XP/Server 2003/Vista/7/8 À partir du bureau principal, faites un clic droit sur “Poste de travail” (“Ordinateur” dans Windows Vista / 7 / 8), puis sélectionnez Gérer. Dans la nouvelle fenêtre de Gestion de l’ordinateur, sélectionnez Gestionnaire de périphériques, à partir du panneau de la fenêtre gauche. Dans le Gestionnaire de périphériques, sous la catégorie Contrôleurs de Bus USB, vous devriez voir les nouvelles entrées de la carte contrôleur USB 3.0.Manuel d’Instruction

Spécications Nombre de ports 2 Interface USB 3.0 Taux de transfert de données maximum 5 Gb/s ID du chipset ID du chipset Connecteurs 1 PCI Express x 1 mâle 1 Prise d’alimentation SATA (à 15 broches) 2 USB 3.0 type A (à 9 broches ; SuperSpeed) femelle Type de carte Standard Prole (Support inclus LP) Température de fonctionnement 0°C vers 60°C Température de stockage 0°C vers 80°C Humidité 10 ~ 90 %, sans condensation Dimensions 80 x 21 x 120 mm Poids du produit 60 g Compatibilité système d’exploitation Microsoft® Windows Server 2003, Windows XP / Vista / Server 2008 R2 / 7 / 8 (32 / 64bit)Manuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
