Type de produit	Venturi à commande électrique (électrovanne pneumatique)
Modèle	VADME38
Marque	Festo
Tension d'alimentation	24 V (DC) ±10%
Pression de fonctionnement	Air comprimé, diamètre intérieur du raccordement ≥ 3 fois le diamètre de la buse de Laval
Diamètres de buse de Laval disponibles	0,45 mm / 0,7 mm / 0,95 mm / 1,4 mm / 2,0 mm
Température de stockage	-20 °C à +50 °C
Raccord d'alimentation en air comprimé	④ (raccord d'alimentation)
Raccord du vide	③ (raccord du vide)
Connexions électriques	Signal de génération de vide (⑥) et impulsion d'éjection (⑦) pour version VAD-...-I-...
Commandes auxiliaires manuelles	Vide (⑤) et impulsion d'éjection (⑧)
Silencieux	⑨
Fonctions principales	Génération de vide et impulsion d'éjection (pour VAD-...-I-...)
Entretien et nettoyage	Nettoyer la buse et le silencieux à l'éther de pétrole ; ne pas utiliser d'objets à arêtes vives ni de trichloréthylène
Sécurité	Respecter les réglementations en vigueur en zone de sécurité ; ne pas dépasser les valeurs maximales de pression, effort et température
Pièces détachées et réparabilité	Accessoires : ventouse type VAS-, vacuomètre type VAM-, filtre à vide type VAF-PK-4 (réf. 15 889) ; pas de pièces détachées listées, réparation par vérification de la tuyère et nettoyage
Informations générales	Utiliser de l'air comprimé non pollué et des fluides non agressifs ; pour VAD-...-I-..., exciter les bobines alternativement pour éviter le recouvrement des fonctions

FOIRE AUX QUESTIONS - VADME38 Festo

Quelle est la tension d'alimentation de l'électrovanne VADME38 ?

La tension d'alimentation est de 24 V (DC) ±10%. Une tension supérieure risquerait d'endommager la bobine.

Comment raccorder les connexions électriques sur le VAD-...-I-... ?

Connectez le signal de génération de vide à l'électrodistributeur situé du côté opposé au silencieux (borne ⑥) et le signal d'impulsion d'éjection à l'électrodistributeur situé du côté du silencieux (borne ⑦).

Quelle est la température de stockage recommandée pour le VADME38 ?

Stockez le VAD à une température comprise entre -20 °C et +50 °C pour maintenir son bon état de fonctionnement.

Comment nettoyer la buse du venturi si elle est obstruée ?

Dévissez l'embout du raccord de vide (③) pour accéder à la buse. Nettoyez-la avec de l'éther de pétrole. N'utilisez pas d'objets à arêtes vives ni de trichloréthylène.

Que faire si le vide n'est pas atteint ?

Vérifiez que le diamètre intérieur du raccordement à l'air comprimé est suffisant : il doit être au moins 3 fois le diamètre de la buse de Laval. Si nécessaire, utilisez un raccord plus grand.

Puis-je utiliser le VADME38 en zone de sécurité ?

Oui, mais vous devez vous conformer aux règlements des caisses mutuelles d'assurance accident et des services de surveillance technique, ou aux règlements nationaux en vigueur.

Quels sont les accessoires disponibles pour le VADME38 ?

Les accessoires incluent : ventouse type VAS-, vacuomètre type VAM-, et filtre à vide type VAF-PK-4 (réf. 15 889).

Comment fonctionne la commande auxiliaire manuelle ?

Les commandes auxiliaires manuelles sont situées aux points ⑤ (génération de vide) et ⑧ (impulsion d'éjection). Elles permettent d'activer manuellement les fonctions pour le test ou le dépannage.

Quel est le principe de fonctionnement du VAD-...-I-... ?

Il génère du vide via un venturi actionné par air comprimé, et dispose d'une fonction d'impulsion d'éjection pour libérer la pièce. Les bobines doivent être excitées alternativement pour éviter un recouvrement des fonctions.

Comment installer mécaniquement le VADME38 ?

Positionnez le VAD de sorte que les éléments de commande et les raccords soient accessibles. Fixez-le par les trous de fixation (①) et taraudages (②). Utilisez un diamètre intérieur de raccordement d'air comprimé égal à 3 fois le diamètre de la buse.

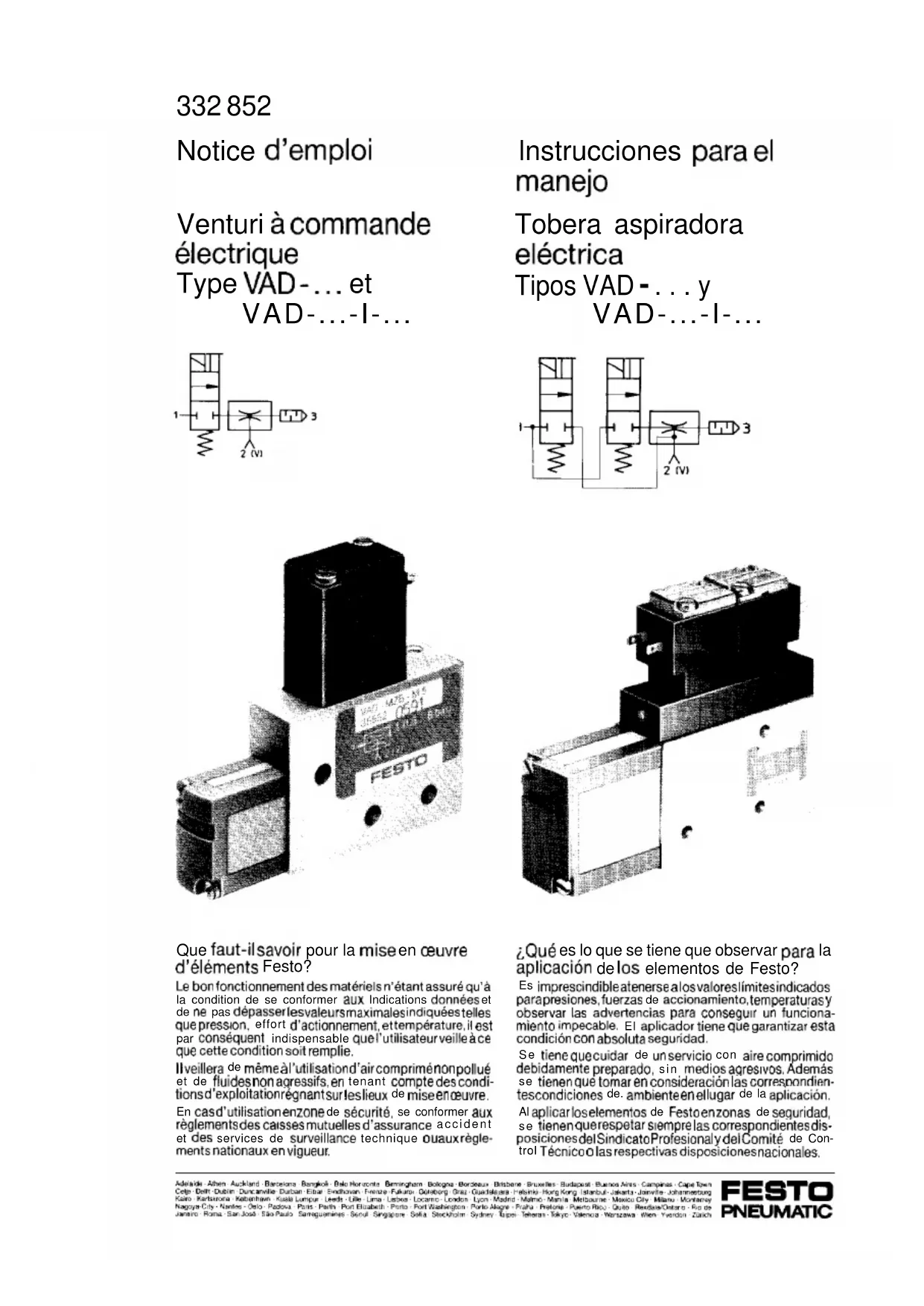

MODE D'EMPLOI VADME38 Festo

Venturi à commande électrique

Type VAD-... et VAD-...-I-...

Que faut-il savoir pour la mise en œuvre d'éléments Festo?

Le bon fonctionnement des matériels n'étant assuré qu'à la condition de se conformer aux Indications données et de ne pas dépasser les valeurs maximales indiquée stelles que pression, effort d'actionnement, et température, il est par conséquent indispensable que l'utilisateur veille à ce que cette condition soit remplie.

Il veillera de même à l'utilisation d'air comprimé non pollué et de fluides non agressifs, en tenant compte des conditions d'exploitation régnants sur les lieux de mise en œuvre.

En casd'utilisation en zone de sécurité, se conformer aux règlements des caisses mutuelles d'assurance accident et des services de surveillance technique ouaux règlements nationaux en vigueur.

1. Eléments de commande et raccords

① Trou de fixation
② Taraudages de fixation
③ Raccord du vide
④ Raccord d'alimentation
⑤ Commande auxiliaire manuelle (vide)
⑥ Connexion élec. signal de génération de vide
⑦ Connexion élec. impulsion d'éjection
⑧ Commande auxiliaire manuelle (impulsion d'éjection)
⑨ Silencieux

2. Caractéristiques techniques

* uniquement avec connecteur spécifié sous Accessoires
* Sólo con caja de enchufe de acuerdo con la lista de accesorios.

3. Transport et dockage

Pour maintenir les VAD en bon état de fonctionnement, stockez-les a une temperature entre -20 et +50°C.

4. Montage

4.1 mecanique

Positionnez les VAD de sorte que les éléments de commande et les raccords soient toujours accessibles. (voir Entretien et nettoyage)

Pour le raccordement a l'air comprimé ④, utiliser un diametre interieur égalà environ 3 fois le diametre de la buse de Laval (cf. instructions en cas de panne).

4.2 électrique

Verifier que la tension de commutation est bien de 24 V(DC) ± 10%. Une tension supérieure risquerait d'endommager la bobine.

Connexion du VAD - :

Connectezle signal de generation de vide a l'electrodistributeur situé du côté oppose au silencieux.

Connexion du VAD-...-I-...:

Connecter le signal de generation de vide a l'electrodistributeur situé du côté oppose au silencieux.

Connecter le signal d'impulsion d'éjection a l'électrodistributeur situé du côté du silencieux.

5. Utilisation et fonctionnement

Pour VAD-...I-...:

Veillez a ce que les bobines soient toujours excitées alternativement afin qu'il n'y ait pas de recouvrement entre les fonctions de generation de vide et d'éjection.

Si les deux fonctions sont exécutées simultanément aucune des deux ne sera pleinement effective.

6. Entretien et nettoyage

Vérifiez de temps en temps que la tuyere n'est pas obstruée.

Dévissez pour ce faire l'embout du raccord de vide ③.

La tuyere est visible a travers l'orifice③.

Des particules peuvent être entraînées dans la tuyere par l'air aspire.

Nettoyer la buse et le silencieux avec de l'éther de pétrole (ne pas utiliser de trichlor-ethylene).

N'utilisez pas d'objet a arêtes vives pour le nettoyage, vous risqueriez d'endommager la tuyere.

pour tous les VAD- :

Ventouse type VAS -.

Vacuomètre type VAM -.

Filtre a vide

type VAF-PK-4,

n° de piece 15 889

7. Accesorios

Paratodaslas toberas VAD-. :

Ventosa Tipo VAS-

Les deux connecteurs proposes ne se distinguent que par la longueur de cable indiquée en mètres.

8. Courbes caractéristiques

Vide en fonction de la pression de fonctionnement

Consommation d'air en fonction de la pression de fonctionnement

mesuré au niveau de la tuyère a une distance de 1 m.

Sans debit d'aspiration c.-à-d. sans bruits parasites produits par l'écoulement de l'air au niveau du raccord de vide.

Panne / Dificultad		Cause possible / Cause posible		Réparation / Solución
Vide non atteint / No se alcanza el vacío suficiente		Diamètre intérieur du raccordement à l'air comprimé trop petit / El diámetro de la toma de presión es demasiado pequeño		Prévoir un raccordement à l'air comprimé égal à 3 fois le ∅ de la buse de Laval / Utilizar una toma de presión 3 × el diámetro de la tobera
Type / Tipo .	-MZB-... .	-M Y B - ... .	.-ME-...- ^1/8	...-ME-...- ^1/4	...-ME-...- ^3/8
Diamètro de la buse de Laval / Diámetro de la tobera	0,45	0,7	0,95	1,4	2,0

Sousréserve detoutes modifications
