Marque	Intellinet
Modèle	509213
Type de produit	Injecteur de réseau Ethernet (PoE)
Alimentation	Courant continu 24,0 à 56,0 V, max. 2 A
Puissance PoE	30 W sur port RJ45
Connecteurs	1 port RJ45 PoE, 1 port SFP fibre, bornier d'alimentation, borne de terre
Câbles compatibles	Fibre optique (1,7–3 mm), Ethernet catégorie 5e/6/6a
Indicateurs LED	PWR (vert), LNK (vert), LNK/ACT (vert clignotant)
Montage mural	Possible, vis à tête 5,5–6,5 mm
Compatibilité PoE	IEEE 802.3af/at (points d'accès, téléphones VoIP, caméras IP)
Dimensions	Environ 12 x 8 x 3 cm
Poids	Environ 150 g
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Débrancher avant toute intervention. Raccorder la borne de terre.
Pièces détachées	Aucune pièce détachable fournie. Contactez le service après-vente.
Réparabilité	Réparation uniquement par un professionnel qualifié.
Informations générales	Notice téléchargeable sur notice-facile.com. Enregistrement sur registrar.intellinet-network.com.

FOIRE AUX QUESTIONS - 509213 Intellinet

Quelle tension d'alimentation utiliser pour l'Intellinet 509213 ?

L'injecteur fonctionne avec une tension continue de 24,0 à 56,0 V et un courant maximal de 2 A. Utilisez une alimentation adaptée dans cette plage.

Comment brancher l'alimentation électrique ?

Insérez les fils d'alimentation nus dans le bornier (positif et négatif) et serrez les vis. Branchez le bornier dans la prise prévue. Assurez-vous que l'appareil est hors tension avant le branchement.

Quels appareils PoE sont compatibles avec cet injecteur ?

L'injecteur est compatible avec les dispositifs IEEE 802.3af/at comme les points d'accès WiFi, téléphones VoIP et caméras IP. Il fournit jusqu'à 30 W sur le port RJ45.

Comment connecter un câble fibre au port SFP ?

Insérez un câble fibre optique de diamètre 1,7 mm à 3 mm dans le port SFP jusqu'à ce qu'il s'enclenche. Connectez l'autre extrémité à un périphérique réseau compatible.

Que signifient les voyants LED ?

La LED PWR (vert) indique que l'appareil est sous tension. La LED LNK (vert) indique une liaison à 1000 Mbps. La LED LNK/ACT (vert fixe) indique une liaison à 10/100/1000 Mbps ; elle clignote en cas de transfert de données.

Comment monter l'injecteur au mur ?

Placez deux vis à tête de 5,5 à 6,5 mm dans le mur avec l'écartement indiqué. Suspendez l'unité sur les vis et faites-la glisser pour la fixer.

Faut-il raccorder la borne de terre ?

Oui, reliez la borne de terre à un objet mis à la terre pour protéger l'équipement contre les surtensions externes. Cela est essentiel pour la sécurité.

Puis-je utiliser un câble Ethernet Cat5e ?

Oui, l'injecteur accepte les câbles Cat5e, Cat6 et Cat6a pour la transmission de données et l'alimentation PoE.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation (tension 24-56 V, 2 A max) et les connexions. Assurez-vous que le bornier est correctement enfiché. Si la LED PWR ne s'allume pas, testez avec une autre source.

Où télécharger la notice complète ?

La notice est disponible gratuitement sur notice-facile.com au format PDF. Vous pouvez aussi enregistrer votre produit sur registrar.intellinet-network.com.

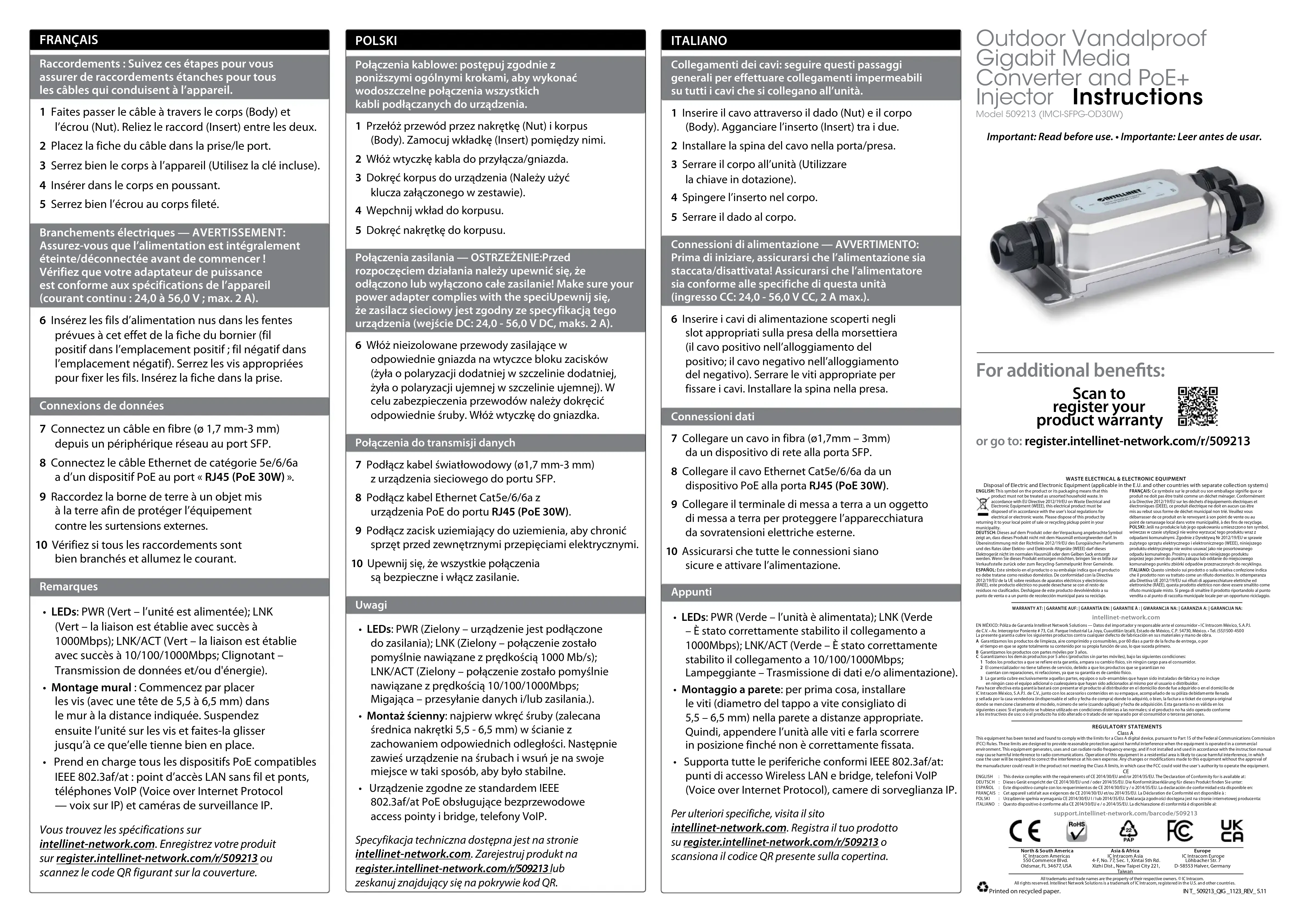

MODE D'EMPLOI 509213 Intellinet

Raccordements: Suívez ces étapes pour vous assurer de raccordements étanches pour tous les cables qui conduit à l'appareil.

1 Faits passes le câble à travers le corps (Body) et l'écroun (Nut). Reliez le racord (Insert) entre les deux.
2 Placez la fiche du cable dans la prise/le port.
3 Serrez bien le corps à l'appareil (Utilisez la clé incluse).
4 Inséorer dans le corps en poussant.
5 Serrez bien l'écrou au corps fileté.

Branchements électriques — AVERTISSEMENT: Assurez-vous que l'algorithmé est intégralement éteinte/deconnectée avant de commencer! Verifie que vous optrappeur de puissance est conforme aux specifications d'l'appellé (courant contin : 24,0 à 56,0 V; max. 2 A).

6 Insérez les fils d'alimentation nus dans les fentes prévues à cet effet de la fiche du bornier (fil positif dans l'emplacement positif; fil négatif dans l'emplacement négatif). Sezrez les vis appropriées pour fixer les fils. Insérez la fiche dans la prise.

Connexions de données

7 Connectez a cable en fibre ( 1,7mm - 3mm) depuis un périphériqueRéseau au port SFP.
8 Connecte le Cable Ethernet de catégorie Se/6/6a d'un dispositif PoE au port « RJ45 (PoE 30W) »
9 Raccordez la borne de terre à un objet mis à la terre afin de protégé l'équipement contre les surtensions externes.
10 Verifiez si tous les raccordements sont bien branchés et allumez le courant.

Remarques

LEDs: PWR (Vert - l'unité est alimentée); LNK (Vert - la liaison est établi avec succès à 1000Mbps); LNK/ACT (Vert - la liaison est établi avec succès à 10/100/1000Mbps; Clignotant - Transmission de données et/ou d'énergie).
Montage mural: Commencque par placer les vis (avec une tete de 5,5 à 6,5 mm) dans le mur à la distance indiquée. Suspendez ensuite l'unité sur les vis et faits-la glisser jusqu'à que'elle三层ne bien en place.
- Prend on charge les dispositifs PoE compatibles IEEE 802.3af/at: point d'access LAN sans fil et points, téléphones VoIP (Voice over Internet Protocol — voisur op IP) et caméras de surveillance IP.

Voutrasnez les specifications sur intellectin-network.com. Enregistrez votre produit sur registrar.intellinet-network.com/yr/509213 ou scanze le code QR figurant sur la couverture.
