DB14RDM - Contrôleur Showtec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur optique DMX-512 universel
Marque	Showtec
Modèle	DB-1-4/RDM (DB14RDM)
Tension d'entrée	100-240 V CA, 50/60 Hz
Consommation	5 W
Fusible	0,5 A / 250 V
Canaux de sortie DMX	8 canaux
Nombre de sorties DMX	4 sorties (5 broches) + 1 sortie THROUGH (3/5 broches)
Connecteurs DMX	Entrée 3/5 broches, THROUGH 3/5 broches, 4 sorties 5 broches
Protocoles pris en charge	DMX-512, RDM
Dimensions (L x l x H)	483 x 134 x 46 mm (19" x 1U)
Poids	2,5 kg
Matériau du boîtier	Métal et plastique ignifuge
Garantie	1 an
Entretien	Nettoyer avec un chiffon humide ; ne pas utiliser d'alcool ni de solvants
Sécurité	Utilisation intérieure uniquement ; éviter l'eau et l'humidité ; distance minimale de 50 cm autour pour la ventilation
Réparabilité	Ne contient aucune pièce réparable par l'utilisateur ; confier à un technicien qualifié
Accessoires inclus	Cordon d'alimentation CEI (1,5 m), manuel d'utilisateur

FOIRE AUX QUESTIONS - DB14RDM Showtec

Comment connecter le DB-1-4/RDM à une console DMX ?

Utilisez un câble XLR à 3 ou 5 broches pour relier la sortie DMX de la console à l'entrée DMX du répartiteur (brochage standard : broche 1 = masse, broche 2 = data -, broche 3 = data +). Pour une liaison en série, utilisez la sortie THROUGH pour connecter l'unité suivante.

Combien de projecteurs peuvent être connectés sur une ligne DMX ?

Maximum 30 projecteurs par ligne DMX, avec une distance maximale de 100 mètres. Au-delà, utilisez un répartiteur opto-isolé supplémentaire.

Comment configurer l'adressage DMX des projecteurs ?

Le DB-1-4/RDM n'a pas besoin d'adresse ; il redistribue le signal. Les projecteurs doivent être adressés individuellement via leur propre menu de configuration. Assurez-vous que les adresses ne se chevauchent pas.

Que faire si un projecteur ne répond pas au signal DMX ?

Vérifiez d'abord le câble DMX : remplacez-le si nécessaire. Assurez-vous que le répartiteur est sous tension. Testez la console sur un autre projecteur. Si le problème persiste, isolez les unités une par une pour trouver le défaut.

Comment remplacer le fusible du DB-1-4/RDM ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour ouvrir le logement du fusible sur le panneau arrière. Retirez le fusible grillé et remplacez-le par un fusible de même type : 0,5 A / 250 V. Refermez le couvercle.

Le répartiteur chauffe-t-il pendant l'utilisation ?

Oui, il peut chauffer. Laissez un espace libre d'au moins 50 cm autour de l'appareil pour une ventilation suffisante. Ne l'installez pas à proximité de sources de chaleur.

Puis-je utiliser le DB-1-4/RDM en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Protégez-le de la pluie, de l'humidité et des éclaboussures.

Comment nettoyer le répartiteur ?

Débranchez l'appareil. Utilisez un chiffon humide (pas mouillé) pour nettoyer le boîtier. N'utilisez jamais d'alcool, de solvants ou de produits abrasifs. Séchez soigneusement avant de rebrancher.

Que signifie le voyant RDM sur le panneau avant ?

Le voyant RDM s'allume lorsque le répartiteur détecte une communication RDM (Remote Device Management) sur la ligne DMX. Cela permet la configuration à distance des appareils compatibles.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion secteur et le câble d'alimentation. Testez la prise avec un autre appareil. Si rien ne s'allume, le fusible a peut-être grillé : remplacez-le. Si le problème persiste, contactez un technicien qualifié.

MODE D'EMPLOI DB14RDM Showtec

Consignes de sécurité 2
Conditions d'utilisation 4
Branchement à la prise secteur 4
Instructions de renvoi 5
Réclamations 5

Description du système 6

Panneau avant 6
Panneau arriere 6

Installation 6

Réglage et utilisation 7

Modes de contrôle 7
Plusieurs DB (contrôle DMX) 7
Connexion de I'appareil 8
Cablage des données 8

Maintenance 9

Remplacement d'un fusible 9

Résolution des problèmes 9

Absence de lumière 9
Absence de reaction du DMX 9

Spécifications du produit 11
Dimensions 11
Remarques 12

Avertissement

Pour votre propre sécurité, veillez lore attentivement ce manuel de l'utilisateur!

Consignes de déballage

Des réception du produit, ouvrir la boite en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pieces s'y trouvent et soient en bon état. Si une piece a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussi le revendeur et conserver le matériel d'emballage pour vérification. Conserver la boite en carton et tous les materiaux d'emballage. S'il est nécessaire de renvoyer l'appareil à l'usine, veiller à utiliser la boite en carton et les materiaux d'emballage d'origine.

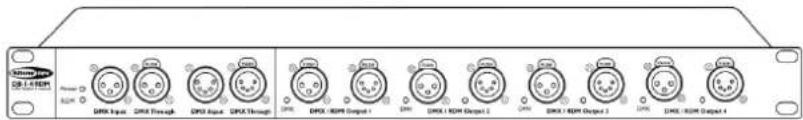

Le contenu expédié comprend :

Showtec DB-1-4/RDM
Cordon d'alimentation CEI (1,5m)
- Manuel d'utilisateur

ATTENTION!
Conserve l'appareil à l'abri de la pluie et de l'humidité !
Débranchez l'appareil avant d'ouvrir le boîtier !

Consignes de sécurité

Toute personne participant à l'installation, au fonctionnement et à l'entretien de cet appeareil doit :

• être qualifiée;
• suivres consignes de ce manuel.

ATTENTION! Soyez prudent lorsque vous effectuez des opérations. La présence d'une tension dangereuse constitue un risque de chic électrique lié à la manipulation des câbles!

Avant la première utilisation de votre apparéil, assurez-vous qu'aucun dommage n'a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur.

Pour conserver toute matériel en bon et s'assurer qu'il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l'utiliser de suivre les consignes et avertissements de sécurité de ce manuel.

Veuillez noter que les dommages causés par tout type de modification manuelle apportee a l'appareil ne sont en aucun cas couverts par la garantie.

Cet appeareil ne contient aucune piece susceptible d'être réparée par l'utilisateur. S'adresser exclusivement à des techniciens qualifiés pour l'entretien.

IMPORTANT :

Le fabricant ne sera enaucn cas tenu responsable des dommages causés par I'irrespect de ce manuel ni par toutes modifications interdites de I'appareil.

• Ne mettez jamais en contact le cordon d'alimentation avec d'autres cables! Manipulez le cordon d'alimentation et tous les cables reliés au courant secteur avec une extréme prudence!
  N'enlevez jamais l'étiquetage informatif et les avertissements indiqués sur l'appareil.
• Ne couvrez jamais le contact de masse avec quoi que ce soit.
• Ne regardez jamais directement la source lumineuse.
• Ne laissez jamais trainer de câbles par terre.
• En cas d'orage, n'utilisez pas l'appareil et débranchez-le.
• Ne laissez jamais les parties d'emballage (sacs en plastique, mousse de polystyrene, clous, etc.) à portée des enfants car elles représentent une source potentielle de danger.
  N'inserez pas d'objets dans les orifices d'aération.
• N'ouvrez et ne modifiez pas l'appareil.
• Ne connectez pas l'appareil à un bloc de puissance.
• Ne secouez pas l'appareil. Évitez tout geste brusque durant l'installation ou l'utilisation de l'appareil.
  N'allumez et n'eteignez pas l'appareil a des intervalles réduits. Ceci pourrait nuire à sa durée de vie.
• Ne touchez pas le boitant de l'appareil à mains nues durant le fonctionnement de celui-ci (le boitant devient très chaud).
  Utilisez l'appareil uniquement dans des espaces interieurs et evitez de le metre en contact avec de I'eau ou tout autre liquide.
  N'utilisez I'appareil qu'une fois vous etre familiarise avec ses fonctions.
• Installez uniquement l'appareil avec le support de suspension.
• Evitez les flammes et éloignez l'appareil des liquides ou des gaz inflammables.
• Maintenez toujours le boîtier fermé pendant l'utilisation.
  Veillez tous j a garder un espace minimum d'air libre de 50 cm autour de l'appareil pour favoriser sa ventilation.
• Débranchez toujours l'appareil lorsqu'il n'est pas utilisé et avant de le nettoyer! Prenez soit de manipuler le cordon d'alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d'alimentation.
  Assurez-vous que l'appareil ne soit pas exposé à une source importante de chaleur, d'humidité ou de poussière.
  Assurez-vous que la tension disponible ne soit pas supérieure à celle indiquée sur le panneau situé à l'arrête.
  Assurez-vous que le cordon d'alimentation ne soit pas endommagé ni ne comporte d'éraflues.
  Vérifiez régulierement l'appareil et le cordon d'alimentation.
  Assurez-vous qu'aucune force latereale ne peut percuter les elements de structure.
  Le jack ou la partie femelle de I'appareil ne doit jamais etre force(e). Il est important de tousjours laisser suffisamment de cable pour eviter que celui-ci puisse etre abimé, ce qui pourrait creer un risque de chic electrique mortel.
  Si le cable externe est endommagé, il doit être remplace par un technicien qualifié.
  Si la lentille est visiblement endommagée, elle doit être replacée. De cette manière, vous évitez que des craquelures ou des rayures profondes n'en altere le fonctionnement.
  Si vous hourte ou laissez tomber l'appareil, débranche-les immédiatement. Pour des raisons de sécurité, faire inspector l'équipment par un technicien qualifié avant de le réutiliser.
• Si l'appareil a été exposé à de grandes différences de température (par exemple après le transport), ne le branche pas immédiatement. La condensation qui se formerait à l'intérieur de l'appareil pourrait l'endommager. Laissez l'appareil hors tension et à température ambiente.
  Si vous produit Showtec ne fonctionne pas correctement, veuillez cesser de l'utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d'origine) et renvoyez-le à votre revendeur Showtec pour révision.
• À l'usage desadultesseulement.L'appareil doit'êtreinstalléhorsde la porteeedes enfants.Nelaissez jamais l'appareil fonctionner sans surveillance.
  En cas de remplacement, utilisez uniquement des fusibles de meme type ou de meme calibre.
  L'utilisateur est responsable du positionnement et du fonctionnement corrects du DB-1-4/RDM. Le fabriquant decline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l'installation incorrecte de cet apparéil.
  Cet appeareil est repertorié sous la protection classe 1. Il est donc primordial de connecter le

conducteur jaune / vert à la terre.

• Les réparations, maintenance et branchements électriques doivent être effectuels par un technicien qualifié.
• GARANTIE: D'un (1) an à compter de la date d'achat.

Conditions d'utilisation

• Cet appeareil ne doit pas etre utilise en permanence. Des pauses regulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.
  La distance minimum entre I'eclairage et la surface illuminee doit etre d'au moins 0,5 metre.
  La température ambiente maximale de = 40^ ne devra jamais etre depassée.
  L'humidité relative ne doit pas dépasser 50 % à une température ambiente de 40^
  Si I'appareil est utilise d'une autre maniere que celle decrite dans ce manuel, il peut subir des dégats entrainant I'annulation de la garantie.
• Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, une décharge électrique, un accident, etc.

L'utilisateur met non seulement sa propre sécurité en périt, mais également celle des autres!

Une mauvaise installation peut provoquer de graves dommages matériels et physiques!

Branchement à la prise secteur

Branchez la fiche d'alimentation de l'appareil dans la prise secteur.

Veillez à tous jours connecter le cable de la bonne couleur à l'endroit approprié.

International	Câble UE	Câble Royaume-Uni	Câble USA	Broche
L	MARRON	ROUGE	JAUNE / CUIVRE	PHASE
N	BLEU	NOIR	ARGENTÉ	NEUTRE
	JAUNE / VERT	VERT	VERT	TERRE (PROTECTION)

Assurez-vous que votre apparéil soit toujours connecté à une prise de terre !

Une mauvaise installation peut entrainer des dégats importantes ainsi que des blessures graves!

Instructions de renvoi

S'acquitter de l'affranchissement postal de la marchandise renvoyée avant de l'expédier et utiliser les matériaux d'emballage d'origine ; aucun timbre de retard prépayé ne sera fourni. Étiqueter clairément l'emballage à l'aide du numéro d'autorisation de renvoi (RMA - Return Authorization Number). Les produits returnés sans numéro RMA seront refusés. Highlite déclinera les marchandises renvoyées ainsi que toute responsabilité. Contacter Highlite par téléphone, au [phone], ou par e-mail, à l'adresse [e-mail] et demander un numéro RMA avant d'expédier l'appareil. L'utilisateur doit être pré à fournir le numéro de modèle, le numéro de série ainsi qu'une brève description des raisons du renvoi. Veiller à bien emballer l'appareil, car tous les dommages subs durant le transport et résultat d'un emballage inadéquat seront à la charge du client. Highlite se réserves le droit de réparer ou de remplancer le ou les produits, à sa propre désciétion. La société suggère de toutes employer des matériaux d'emballage UPS ou deux boîtes en carton, afin de préserver les biens durant le transport.

Remarque: si l'appareil est accomplé d'un numéro RMA, inclure les informations suivantes sur un bout de papier et le placer dans la boîte.

01) Voitr nom
02) Voiture adresse
03) Voitré numéro de téléphone
04) Une brève description des problèmes

Réclamations

Le client est tenu de vérifier les marchandises livrées des leur réception, afin de détecter tout problème ou défaut visible potentiel. Ces vérifications peuvent également avoir lieu après que nous l'ayons averti de la mise à disposition des marchandises. Le transporter est responsable de tous les dommages ayant eu lieu durant le transport; par conséquent, les dommages doivent être signalés au transporter à réception de la marchandise.

En cas de dégât subi lors du transport, le client doit en informer l'expéditeur et lui soumettre toute réclamation. Signaler les dommages résultat du transport dans un-delai d'un (1) jour suivant la réception de la livraison.

Toujours s'acquitter de l'affranchissement postal des biens returnés. Accompagner les marchandises renvoyées d'une dette définitant les raisons du renvoi. S'ils ne sont pas affranchis, les biens retournés seront refusés, sauf accord contraire par écrit.

Nous faire parvenir toutes les réclamations nous concernant par écrit ou par fax, dans un-delai de 10 jours suivant la reception de la facture. Une fois cette période écoulée, les réclamations ne seront plus traitées.

Les réclamations signalées dans les délays seront uniquement considérées si le client s'est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations, qu'elle qu'en soit la nature.

Description du système

\section*{Caracteristiques}

Le DB-1-4/RDM de Showtec est un répartiteur optique DMX-512 universel. Dote de 4 sorties séparées et d'un port « THROUGH » supplémentaire, il est concu pour répartir le signal DMX / RDM dans les configurations en série.

Tension d'entrée : 100 - 240 V C.A., 50 / 60 Hz
- Consommation : 5 W
8 canaux de sortie DMX
- Connexions: connecteur CEI, entree DMX à 3/5 broches, DMX THROUGH à 3/5 broches, 4 sorties DMX à 5 broches
- Fusible: 0,5 A / 250 V

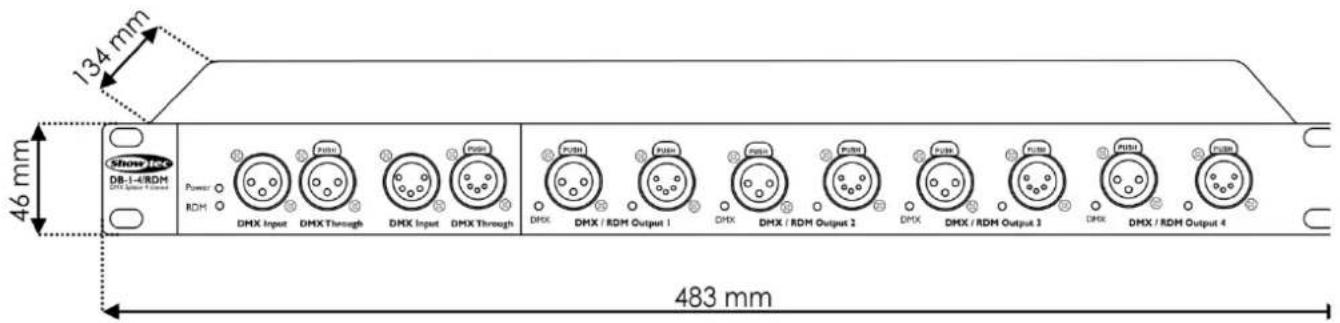

Dimensions: 483 × 134 × 46 mm (l x L x H)
19" x 1 HE

• Poids: 2,5 kg

Panneau avant

Scheme 1

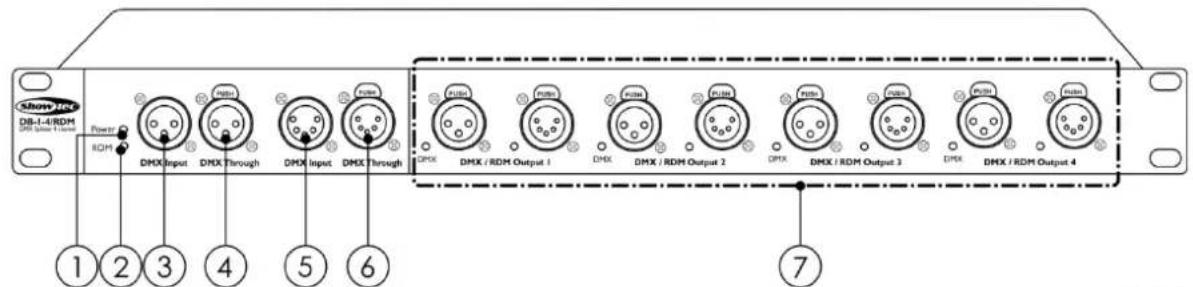

01) Témoin LED d'alimentation
02) Témoin LED RDM
03) Entrée du connecteur de signaux DMX à 3 broches
04) Connecteur de signal DMX THROUGH à 3 broches
05) Entrée du connecteur de signal DMX à 5 broches
06) Connecteur de signal DMX THROUGH à 5 broches
07 Sortie des connecteurs de signal DMX à 3/5 broches

Panneau arrête

Scheme 2

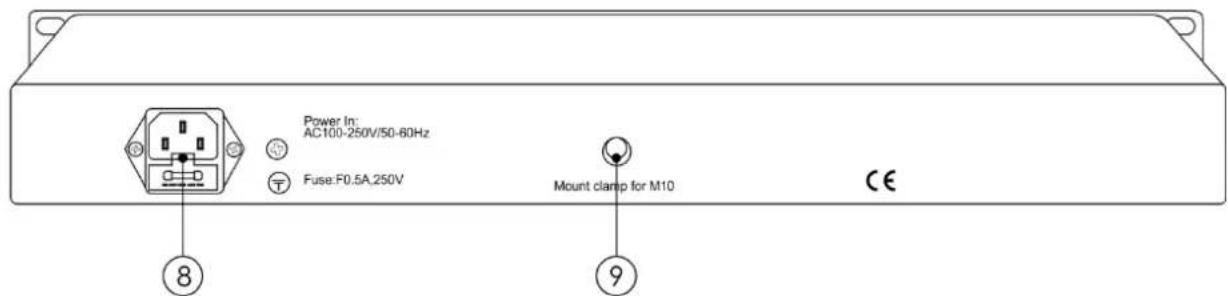

08) Connecteur CEI + fusible F0,5 A / 250 V
09) Filetage du collier M10

Installation

Retirez tout le matériel d'emballage du DB-1-4/RDM. Veillez à ce que la mousse et le plastique de rembourse soient complètement rétirés. Branchez tous les câbles.

N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
DébranchetzousjoursI'appareilavant d'effectuer I'entretien ou la maintenance.

Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.

Réglage et utilisation

Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.

Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation correspond bien a celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement.

Connectez l'appareil à la source d'alimentation.

Modes de contrôle

Plusieurs DB (contrôle DMX)

01) Fixez le répartiteur à un rack de 19 pouces.
02) Utilizez un cable XLR à 3 ou 5 broches pour connecter le DB-1-4/RDM et d'autres appareils.

03) Connectez la prise d'entrée de la première unité à une console de contrôle de l'éclairage.
04) Reliez les apparciels conformément au schema 3. Avec un cable DMX, raccordez la prise DMX THROUGH de la première unité à l'entrée de la deuxième unité. Recommencez pour raccorder la seconde, la troisième et la quatrième unité.
05) Connectez les projecteurs aux sorties DMX de l'unité.
06) Alimentation électrique : branchez le cordon d'alimentation secteur des apparéils sur une prise secteur ajusté, en commençant par le premier apparéil. N'alimentez pas le système avant de l'avoir correctement configuré et connecté.

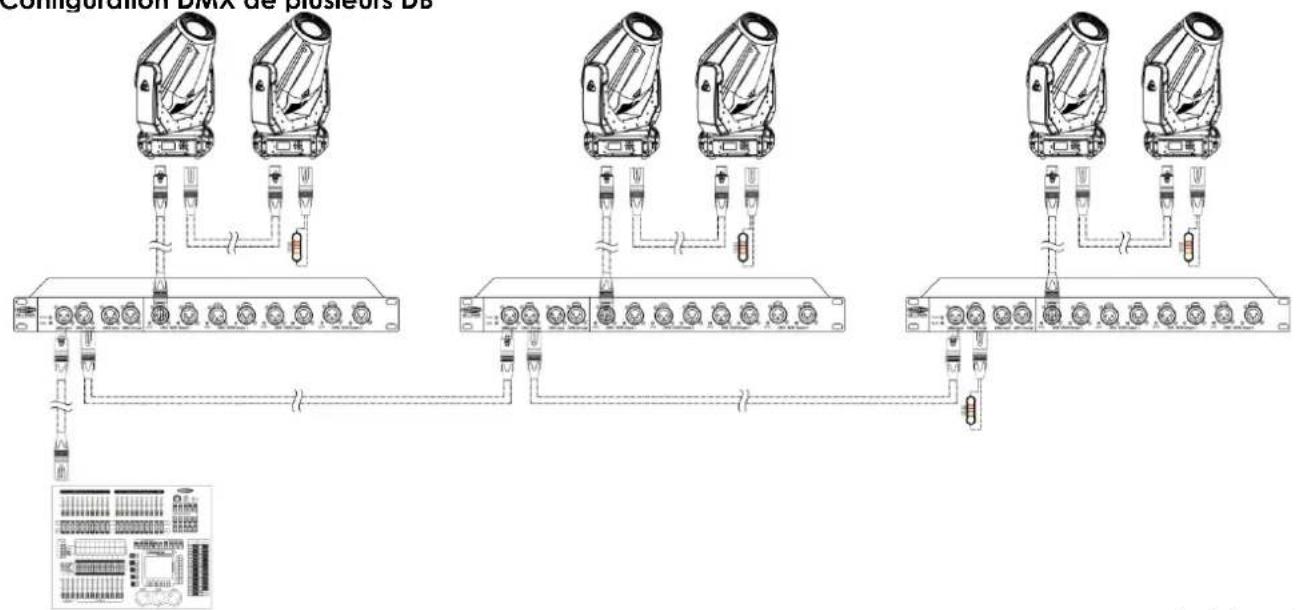

Configuration DMX de plusieurs DB

Scheme 3

Remarque: reliez tous les cables avant de connecter à l'alimentation électrique

Connexion de l'appareil

Vous allez avoir besoin d'une ligne de données sérieles pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d'une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave Le nombre combiné de canaux requis par tous les appareils sur une ligne de données sériele déterminée le nombre d'appareils que cette ligne peut prendre en charge.

Important :

Les apparèils reliés à une ligne de données sérieles doivent être installés en série sur une seule ligne. Pour se conformer à la norme EIA-485, il est important de ne pas connecter plus de 30 apparèils sur une seule ligne de données sériele. Le fait de connecter plus de 30 apparèils sans recouir à un répartiteur opto-isolé DMX pourrait en effet déterminer le signal DMX numérique.

Distance maximum de ligne DMX recommandée : 100 metres

Nombre maximum recommandé d'appareils sur une ligne DMX : 30 projecteurs

Câblage des données

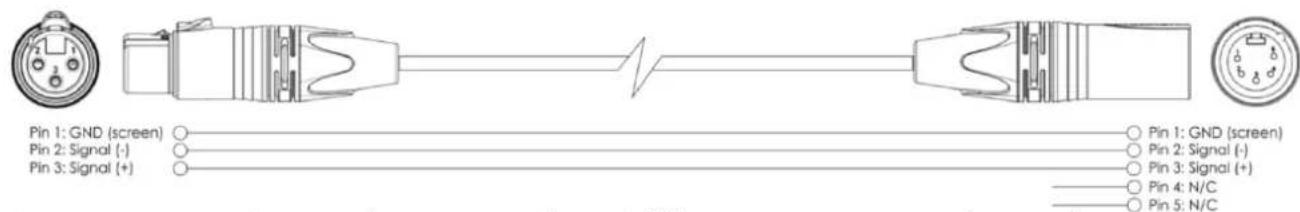

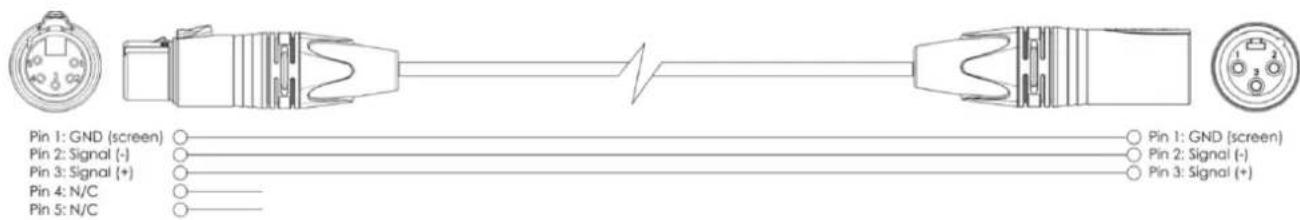

Pour relier des appareils entre eux, vousdezutiliserdescablesdedonnées.Vouspouvezsoitacheter descablesDMX DAP Audio certifiésdirectementaupresd'un revendeur / distributeur,soit en fabriquer vous-meme.Siyouchoisissez cette solution,veuillezutiliserdescablesde transmissiondedonnéesqui peuvent supporter un signal de haute qualite etpeusensiblesauxinterferenceselectromagnétiques.

Cables de données DMX DAP Audio

• Câble de microphone basique DAP Audio multi emploi. XLR/M 3 broches > XLR/F 3 broches Code commande FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120 (20 m).
• Câble de données de type X DAP Audio XLR/M 3 broches > XLR/F 3 broches. Code commande FLX0175 (0,75 m), FLX01150 (1,5 m), FLX013 (3 m), FLX016 (6 m), FLX0110 (10 m).
• Câble DAP Audio idéal pour les utilisateurs exigeants, bénéficiant d'une qualité audio exceptionnelle et de fiches fabriquées par Neutrik®. Code commande FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m).
• Câble DAP Audio idéal pour les utilisateurs exigeants, bénéficiant d'une qualité audio exceptionnelle et de fiches fabriquées par Neutrik®. Code commande FL7275 (0,75 m), FL72150 (1,5 m), FL723 (3 m), FL726 (6 m), FL7210 (10 m).
  Cable 110 ohms DAP Audio avec transmission des signaux numériques. Code commande FL0975 (0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m).
  Adaptateur DMX DAP Audio : 3 broches /5 broches Code commande FLA30.

Maintenance

Le Showtec DB-1-4/RDM ne requiert presque aucune maintenance. Cependant, vous doivent veiller à ce que l'appareil reste propre. Débranchez la prise de courant puis nettoyez le couvercle à l'aide d'un chiffon humide. Ne plongez sousaucun prétexte l'appareil dans un liquide. N'utilise ni alcohol ni solvants. Assurez-vous que les branchements restent propres. Débranchez l'alimentation electrique et nettoyez les connexions DMX à l'aide d'un chiffon humide. Assurez-vous que les connexions soient parfaitement sèches avant de connecter le matériel ou de le brancher à l'alimentation electrique.

Remplacement d'un fusible

Une hausse de tension, un court-circuit ou une alimentation électriche inappropriée peut faire griller un fusible. Si cela arrive, le produit ne pourrait en aucun cas fonctionner. Vous devrez alors suivre les indications ci-dessous.

01) Debranchez l'appareil de la prise de courant.
02) Insérez un tournevis à tête plate dans le logement situé sur le couvercle du fusible. Retirez avec précaution le couvercle.

Cela permet au fusible de sortir de son emplacement.

03) Retirez le fusible usage. S'il est brun ou translucide, c'est qu'il a grillé.
04) Insérez le fusible de remplacement dans le porte-fusible. Remettez le couvercle. Assurez-vous d'utiliser un fusible de même type et spécification. Consultez l'étiquette des spécifications du produit pour plus de détails.

Résolution des problèmes

Absence de lumière

Si I'éclairage à effet lumineux ne fonctionne pas bien, confiez-en la réparation à un technicien.

Il se peut que le problème soit lié : à l'alimentation, au répartiteur ou au fusible.

01) Alimentation. Vérifiez que l'appareil est branché sur la bonne alimentation.
02) Le répartiteur. Rapportez le DB-1-4/RDM à votre revendeur Showtec.
03) Fusible. Remplacez le fusible. Reportez-vous à la page 9 pour remplacer le fusible.
04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranche l'appareil.
05) Si vous ne parvenez pas à déterminer la cause du problème, n'ouvre enaucun cas le DB-1-4/RDM, vous pourriez l'abimer et annuler la garantie.
06) Rapportez l'appareil à votre revendeur Showtec.

Absence de réaction du DMX

Il se peut que le problème soit lié au cable ou aux connecteurs DMX, à un dysfonctionnement du répartiteur, ou à un mauvais fonctionnement de la console ou de la carte DMX d'effets lumineux.

01) Vérifiez le réglage DMX. Assurez-vous que les adresses DMX soient correctes.
02) Vérifiez le cable DMX: Débranche l'appareil, changez le cable DMX puis reconnectpez l'appareil à l'alimentation. Essayez à nouveau votre console DMX.
03) Deteirmez si le repartiteur, la console de controle ou I'ecailage a effet lumineux est en cause. Si le repartiteur ou la console de controle ne fonctionne pas correctement, envoyez-les en reparation. Sinon, amenez le cable DMX et I'ecailage a effet lumineux a un technicien qualifie.

Problème	Cause(s) probable(s)	Solution
Un ou plusieurs appeareils ne fonctionnent pas	L'alimentation est défektueuse	• Vérifiez que l'appareil soit allumé et que les cables soient correctement branchés.
	Le fusible principal a grillé	• Remplaceze le fusible.
Les appeareils se réinitialisent correctement mais répondent tous à la console de contrôle de manière irrégulière, VOIRE ne lui répondent pas du tout	La console de contrôle n'est pas connectée.	• Connectez la console.
	La sortie XLR à 3 broches de la console de contrôle ne correspond pas à la sortie XLR du premier appeareil sur la chaîne DMX (le signal est par ex. inversé)	• Installez un cable d'inversion de phase entre la console de contrôle et le premier appeareil de la liaison.
Les appeareils se remettent à zéro correctement, mais ils réagissent tous à la console de manière irrégulière, VOIRE ne lui répondent pas du tout	Données de mauvaise qualité.	• Vérifiez la qualité des données. Si elle est très inférieure à 100%, le problème peut être dû à une mauvaise connexion de la ligne, à des cables de mauvaise qualité ou cassés, à l'absence d'une fiche ou encore au fait qu'un appeareil perturbe la liaison
	Mauvaise connexion de ligne.	• Vérifiez les branchements et les cables. Remédiez aux mauvais branchements. Réperez ou remplacez les cables abimés
	La ligne ne se termine pas sur une fiche de 120 ohms	• Insérez une fiche dans la prise de sortie du dernier projecteur de la ligne.
	Adressage incorrect des appeareils	• Vérifiez le réglage des adresses.
	L'un des appeareils est défectueux et perturbe la transmission des données sur la liaison	• Shuntez les projecteurs un par un jusqu'à ce que le système fonctionné à nouveau normalément: débranche les deux connecteurs et branche-les directement l'un à l'autre.Faites réviser le projecteur déflectueux par un technicien qualifié.
	Les appeareils sont équipés de prises XLR à 3 broches qui ne correspondent pas (broches 2 et 3 inversées)	• Installé un cable d'inversion de phase entre les appareils ou permutez les broches 2 et 3 de l'appareil qui se comporte de manière irrégulière.
Pas de luzère ou le/projecteur connecté s'éteint de manière intermittente.	L'appareil est trop chaud	• Laissez le projecteur refroidir.Nettoyez le ventilateur.Vérifiez que les orifices d'aération du panneau de contrôle ne sont pas obtrués.Allumez l'air conditionné.Déconnectez le projecteur et rapportez-le à votre revendeur.
	Les LED sont abîmées.
	Les réglages de l'alimentation ne correspondant pas à la tension ni à la fréquence C.A.	• Débranchez le projecteur.Vérifiez les réglages et modifiez-les si nécessaire

Spcifications du produit

Modèle :	Showtec DB-1-4/RDM
Tension d'entrée :	100-240 V C.A., 50 / 60 Hz
Consommation :	5 W
Fusible :	0,5 A / 250 V
Canaux de sortie :	8 canaux DMX
Protocoles de contrôle :	DMX-512
Connexions :	Connecteur CEI, entrée DMX à 3 / 5 broches, DMX THROUGH à 3 / 5 broches, 4 sorties DMX à 5 broches
Boîtier :	Métal et plastique ignifuge
Fusible :	0,5 A / 250 V
Dimensions :	483 x 134 x 46 mm (I x L x H) 19" x 1 HE
Poids :	2,5 kg

Dimensions

La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.

CE

Site web: www.Showtec.info
Adresselectronique: [e-mail]

Remarques
