MODE D'EMPLOI 60523 Klein Tools

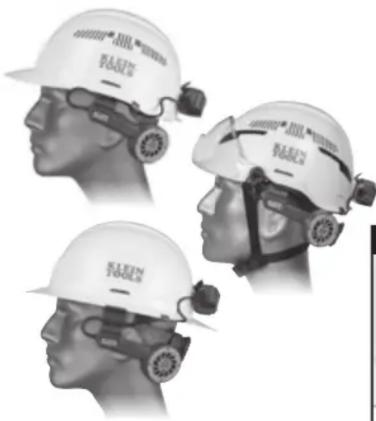

• 60156 – Luz frontal LED intrínsecamente seguraFRANÇAIS Les ventilateurs de refroidissement légers60523 sont conçus pour convenir aux casques de chantier (style casquette et à rebord intégral) et de sécurité de KleinTools et pour concentrer principalement leur débit d’air dans la région du cou. La conception indépendante à deux ventilateurs combine bien ajustement, débit d’air, poids et équilibre pour offrir du confort toute la journée. Les ventilateurs se fixent aux fentes pour accessoires latérales du casque et se plient vers le haut à l’écart lorsqu’ils ne sont pas utilisés. Ils sont alimentés par une batterie modulaire rechargeable séparée (n° de cat.29025) qui peut aussi être utilisée pour recharger ou alimenter d’autres appareils KleinTools, et recharger d’autres appareils électroniques portatifs. La batterie modulaire peut être remplacée par une batterie de rechange pour prolonger l’autonomie. CONTENU

• Ventilateurs de refroidissement légers gauche et droit

• Batterie modulaire rechargeable au lithium-ion (3350mAh/12,06Wh)

• Câble de recharge USB-A à USB-C

• Feuillet d’instructions

• Conguration: Ventilateurs hélicoïdes (gauche et droite)

• Autonomie (utilisation continue des deux ventilateurs avec batterie entièrement rechargée): Mode élevé: 8heures Modefaible:16heures

• Protection contre les chutes: 2m (6,6pi)

• Temps de recharge: Environ 4heures, selon la puissance du chargeur

• Durée d’entreposage: Recharger tous les 3mois

• Exigences de recharge: 5V c.c., 2A à une température recommandée de 25°C (77°F)

• Température de fonctionnement: -10 à 50°C (14 à 122°F)

• Température de recharge: 5 à 40°C (41 à 104°F)

• Température d’entreposage (jusqu’à 3mois): -10 à 40°C (14 à 104°F)

• Humidité relative: <60% sans condensation

• Protection contre les chutes: 2m (6,6pi)

• Cote de protection contre les inltrations: IP54

• Normes: UN38.3, DOE/CEC, RNCan Conforme aux normes UL 2054, 1642, 62368-1,507 et 2056 Certié conforme aux normesCSA C22.2 n°62368-1 et C22.2 n°60335-1 et 60335-2-80 Les caractéristiques techniques peuvent faire l’objet de modifications. AVERTISSEMENTS

Veuillez lire, comprendre et suivre ces instructions an de garantir une utilisation sécuritaire. Le non-respect de ces avertissements peut entraîner un risque d’incendie et de brûlures, de choc électrique, de blessures graves ou de dommages matériels. Consultez votre superviseur de la sécurité avant d’utiliser ce produit. Des règlements locaux peuvent interdire son utilisation. Conservez ce manuel d’utilisation et respectez les instructions fournies avec le produit.

• Ce produit est UNIQUEMENT destiné à être utilisé avec les casques de chantier et de sécurité de KleinTools dotés de fentes et fixations pour accessoires conçues pour fixer les ventilateurs et la batterie modulaire fournis.

• Avant chaque utilisation, vérifiez que les composants ne sont pas endommagés. Attachez vos cheveux et maintenez-les hors de portée des ventilateurs.

• N’UTILISEZ PAS une batterie qui a été endommagée ou modifiée. Des batteries endommagées ou modifiées risquent de produire des effets imprévisibles et de causer des incendies, des explosions ou des blessures.

• Risque d’incendie et de brûlures. N’ouvrez pas la batterie, ne l’écrasez pas, ne la chauffez pas à plus de 60°C (140°F) et ne la brûlez pas. Suivez toutes les instructions du fabricant. Une exposition prolongée àla lumière directe du soleil peut entraîner des températures élevées.

• N’UTILISEZ PAS des câbles ou des batteries non conçus pour être utilisés avec cet appareil. Reportez-vous au manuel d’utilisation pour connaître les instructions de recharge. Utilisez UNIQUEMENT des pièces de rechange KleinTools.

• N’IMMERGEZ PAS ce produit dans l’eau ni dans tout autre liquide.

• Scellez adéquatement le capuchon du portUSB pour garantir la protection prévue contre les infiltrations d’eau et de corps étrangers. Retirez du joint les saletés, l’huile, le sable ou tout autre matériau qui pourrait nuire à l’étanchéité du capuchon. Autrement, il pourrait yavoir un risque d’incendie ou de choc électrique.

• N’OUVREZ PAS le capuchon du portUSB s’il est mouillé ou si vous vous trouvez dans un environnement humide. Laissez sécher complètement l’appareil ainsi que le joint entourant le capuchon étanche avant d’ouvrir ce dernier.

• N’EXPOSEZ PAS l’appareil à des vibrations, à des chocs ni à des chutes supérieures à 2m (6,6pi). Le boîtier pourrait sembler intact même siles composants internes sont endommagés. Il est recommandé deremplacer l’appareil s’il est soumis à de telles conditions

• Conservez l’appareil à l’écart de tout équipement électrique àhautetension.

• NE TENTEZ PAS de réparer la batterie, les ventilateurs, ni le câble de recharge. Ils ne contiennent aucune pièce réparable par l’utilisateur.

Avertissement ou mise en garde Risque de choc électrique Lire les instructions Recyclable Produit testé de manière indépendante par Intertek etquirépond aux exigences des normes applicables

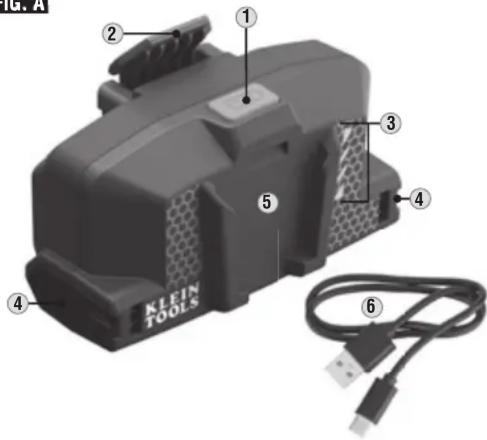

Vérication de l’efcacité énergétique CARACTÉRISTIQUES DÉTAILLÉES (FIG.A) BATTERIE MODULAIRE

Bouton d’état de la batterie

Languette de dégagement de la batterie

Indicateur d’état de la batterie à voyants DEL

Ports d’entrée et de sortie USB-C (2)

Fixation pour lampe frontale

Câble de recharge USB-A à USB-C

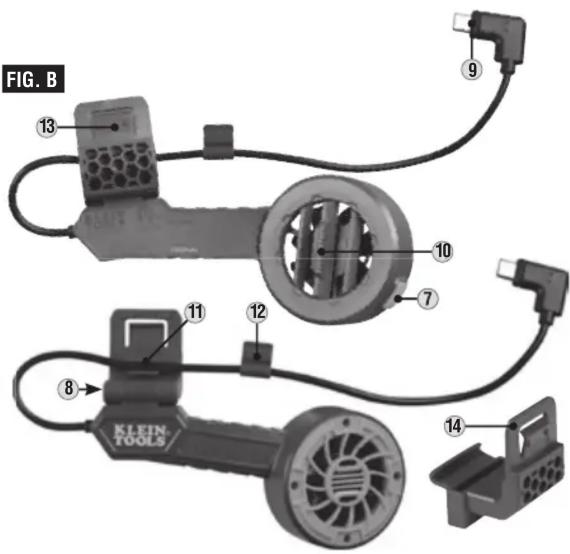

Câble(s) d’alimentation USB-C intégré(s) avecjoint(s)torique(s)

Fentes d’aération réglables

Attache(s) xe(s) de gestion des câbles

Attache(s) réglable(s) de gestion des câbles

Adaptateurs de support de xation pour casque dechantieràrebord intégral (2)

MISE AU REBUT/RECYCLAGE

Ne mettez pas l’appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez lesite www.epa.gov/recycle. CONFORMITÉ

CONFORMITÉ FCC ET IC

Cet appareil a fait l’objet d’essais prouvant qu’il respecte les limites imposées aux appareils numériques de classeB, conformément à lapartie15 des règles de la FCC. Ces limites sont destinées à fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre des radiofréquences; s’il n’est pas installé et utilisé conformément à ces instructions, il peut causer des interférences nuisibles aux communications radio. Il n’existe toutefois aucune garantie que des interférences ne se produiront pas dans une installation particulière. Sil’appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en éteignant et en allumant l’appareil, l’utilisateur peut tenter de corriger la situation par un ou plusieurs des moyens suivants:

• Réorienter ou relocaliser l’antenne réceptrice.

• Augmenter la distance entre l’appareil et le récepteur.

• Brancher l’appareil dans une prise ou sur un circuit électrique différentde celui ou celle où le récepteur est branché.

• Demander de l’aide au détaillant ou à un technicien expérimenté enradio ou en télévision. REMARQUE: Le concessionnaire n’est pas responsable des changements ou des modifications qui ne sont pas expressément approuvés par la partie responsable de la conformité. De telles modifications pourraient annuler le droit de l’utilisateur d’utiliser l’appareil. CanadaICES-003(B)/ NMB-003(B) Inspectez et apprenez à connaître les pièces qui doivent être assemblées sur le casque de chantier ou le casque de sécurité, puis suivez les instructions d’installation et d’utilisation ci-dessous. N’ESSAYEZ PAS de réparer ou de remplacer des pièces manquantes ou endommagées. INSTALLATION REMARQUE: Il est fortement recommandé d’utiliser une mentonnière, même avec les casques qui n’en comportent pas, surtout pour les travaux en hauteur ou ceux nécessitant un mouvement constant de la tête. La mentonnière KleinTools (n° de cat.KHHSTRP) est offerte en option pour les casques de chantier KleinTools qui n’en sont pas équipés à l’achat. La mentonnière est incluse avec les modèles de casque de sécurité KleinTools.

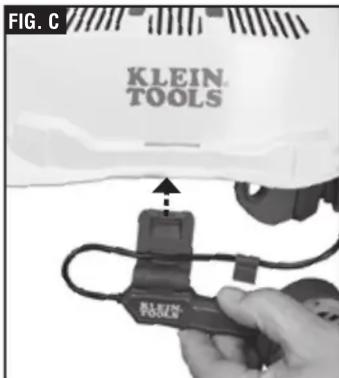

1. Installez d’abord le ventilateur gauche ou droit en insérant par le bas le

dans la fente pour accessoires universels du casque, puis poussez jusqu’à ce que les deux languettes de retenue se dégagent de la fente et émettent un «clic» (FIG. C). Répétez l’opération pour l’autre ventilateur. REMARQUE: Si vous installez des ventilateurs sur un casque de chantier à rebord intégral, vous pouvez d’abord insérer les adaptateurs de support de xation pour casque de chantier à rebord intégral

dans les fentes pour accessoires universels du casque, puis insérer les ventilateurs dans les fentes correspondantes des adaptateurs de support de xation.

2. Fixez la batterie au support d’accessoires à l’arrière ou à l’avant ducasque,

selon votre préférence (FIG. D).

3. Fixez le câble d’alimentation USB-C intégré

de chaque ventilateur au port d’entrée et de sortie USB-C

correspondant sur la batterie (FIG. E).

4. Pour éviter que les câbles ne s’accrochent, faites glisser les câbles

d’alimentation USB-C intégrés

dans les attaches fixes de gestion des câbles

, puis fixez les attaches réglables de gestion des câbles

au bord du casque (FIG. F). Les ventilateurs sont maintenant prêts à être utilisés. FONCTIONNEMENT Le bouton marche/mode

de chaque ventilateur permet de basculer entre les modes faible et élevé et de mettre l’appareil hors tension.

1. Mettez les ventilateurs sous tension en appuyant une seule fois sur le

de chaque ventilateur. Les ventilateurs se mettent par défaut au mode faible lors de la mise sous tension. Appuyez une seule fois sur le bouton marche/mode

de chaque ventilateur pour passer au mode élevé.

2. Réglez la direction du flux d’air en tournant les fentes d’aération réglables

sur chaque ventilateur (FIG. G).

3. Éteignez les ventilateurs en appuyant une seule fois sur le bouton marche/

lorsqu’en mode élevé, ou en appuyant deux fois sur le bouton marche/mode

lorsqu’en mode faible. REMARQUE: Il faut 10 à 15secondes (et parfois plus) pour ressentir les effets d’une bonne circulation d’air, surtout dans unenvironnement très chaud.

Les ventilateurs émettent un bruit inférieur à 85dB lorsqu’ils sont en marche. KleinTools recommande de porter des bouchons d’oreille si le bruit vous gêne. INDICATEUR DE PROTECTION DE LA TEMPÉRATURE INTERNE DELA BATTERIE Le voyantDEL inférieur de l’indicateur d’état de la batterie à voyantsDEL

clignote rapidement en rouge, et la batterie s’éteint et cesse de se recharger ou de se décharger si les conditions de température du tableau1 ci-dessous sont détectées. La batterie reprendra son fonctionnement normal lorsque sa température interne respectera à nouveau les intervalles de fonctionnement normaux indiqués dans le tableau2 ci-dessous. LÉGENDE Voyant non allumé Vert continu Rouge continu Clignotant TABLEAU 1 : ÉTAT DE LA RECHARGE TABLEAU 2 : ÉTAT DE LA BATTERIE DEL % de charge DEL Charge restante 0 à 10% decharge 76 à 100% de charge restante 11 à 25% decharge 51 à 75% de charge restante 26 à 50% decharge 26 à 50% de charge restante 51 à 75% decharge 11 à 25% de charge restante 76 à 99% decharge 1 à 10% de charge restante 100% decharge

La batterie modulaire doit être complètement rechargée avant d’être utilisée. Une recharge complète s’effectue habituellement en4heures, selon la puissance de sortie du chargeur. Évitez de laisser la batterie branchée au chargeur pendant des périodes prolongées lorsqu’elle n’est pas en cours de recharge. Débranchez toujours la batterie du chargeur une fois la recharge terminée. Observez les ports d’entrée et de sortie de l’alimentation sur la batterie an de vous assurer de bien les utiliser. Avant de procéder à la recharge, consultez le manuel de la batterie et de la source de recharge pour connaître les instructions et les exigences à respecter. MISE EN GARDE: La batterie est dotée de ports USB-C

. Pour éviter d’endommager les ports, N’ESSAYEZ PAS d’insérer d’autres types de connecteurs dans le port.

• Débranchez les ventilateurs de refroidissement ou tout autre appareil des ports de la batterie avant de la recharger.

• Branchez le câble USB-A à USB-C

inclus à l’un des ports USB-C

, puis branchez l’autre extrémité au port USB-A de la source de recharge.

• Les voyantsDEL de l’indicateur d’état de la batterie

indiquent l’état de la recharge (voir le TABLEAU1).

• Appuyez sur le bouton d’état de la batterie

pour vérifier son niveau de charge (voir le TABLEAU2). Les voyantsDEL de l’indicateur d’état de la batterie

s’allument, puis s’éteignent d’eux-mêmes au bout de 5secondes si personne n’appuie de nouveau sur le bouton d’état de labatterie, ou si aucun appareil n’est branché aux fins de recharge.

TEMPÉRATURE RECHARGE DÉCHARGE (EN COURS D’UTILISATION) Après s’être arrêtée en raison d’une température élevée ou basse, la batterie doit se trouver dans les intervalles de température interne suivants pour reprendre son fonctionnement normal 5 à 40°C (41 à 104°F) -10 à 50°C (14 à 122°F) TABLEAU1 PROTECTION TEMPÉRATURE RECHARGE DÉCHARGE (EN COURS D’UTILISATION) Température élevée entraînant l’arrêt Plus de 46°C (114°F) Plus de 58°C (136°F) Température basse entraînant l’arrêt Moins de 1°C (33°F) Moins de -19°C (-2°F)

MODULAIRE? Avec deux ports de sortie USB, la batterie modulaire peut alimenter ou recharger simultanément deux appareils KleinTools, tels que les lampes de sécurité (FIG. I) et les lampes frontales (FIG. J), ainsi que recharger d’autres appareils portatifs. REMARQUE: Certains appareils ne peuvent pas être utilisés pendant leur recharge. Certains appareils ne provenant pas deKleinTools peuvent ne pas être compatibles avec la batterie modulaire et pourraient donc ne pas se recharger. Référez-vous aux caractéristiques de l’appareil pour déterminer sa compatibilité. NETTOYAGE VENTILATEURS LÉGERS: Avant le nettoyage, assurez-vous que les ventilateurs ne sont pas branchés à la batterie. Utilisez un linge propre, sec et non pelucheux pour les essuyer. Si des débris sont coincés dans les pales ou les fentes d’aération, retirez-les délicatement à l’aide d’une tige en bois émoussée. N’UTILISEZ PAS de produits chimiques corrosifs, de tiges métalliques pointues, de brosses abrasives ou d’air pressurisé pour déloger les débris coincés dans les pales. Les débris risqueraient de tomber à l’intérieur des ventilateurs et d’endommager cesderniers et leurs composants électroniques de façon permanente. Essuyez les câbles avec un chiffon doux, propre et sec. Assurez-vous que les câbles sont exempts d’égratignures, de coupures, de fissures, de corrosion, de plis, de décoloration ou d’autres dommages de ce type. N’ESSAYEZ PAS de les réparer. BATTERIE: Avant le nettoyage, assurez-vous que la batterie n’est pas branchée aux ventilateurs, à une source d’alimentation ou à tout autre appareil. Utilisez un linge propre, sec et non pelucheux pour l’essuyer. N’UTILISEZ PAS de nettoyant abrasif ni de solvant. N’UTILISEZ PAS d’objet métallique pointu pour nettoyer les portsUSB. Replacez les capuchons sur les ports non utilisés. Rechargez au besoin. Il n’y a aucun intervalle idéal établi pour recharger l’appareil, pourvu qu’il soit utilisé fréquemment. Évitez de tropsouvent décharger complètement l’appareil: vous risqueriez d’écourter sa durée de vie. Inspectez régulièrement les ports et le câble de recharge pour déceler la présence de débris, de saleté, dedommages et de corrosion. N’ESSAYEZ PAS de les réparer. Aubesoin, remplacez labatterie ou les câbles. ENTREPOSAGE ENTREPOSAGE QUOTIDIEN Plier les ventilateurs vers le haut lorsqu’ils sont attachés au casque de chantier ou de sécurité de manière à ce qu’ils reposent à plat ou soient à l’écart. Placez le produit sur une surface plane et propre, afin de réduire les risques d’endommagement des ventilateurs (FIG. H).

ENTREPOSAGE À LONG TERME

Assurez-vous que la batterie et les ventilateurs légers ne sont pas branchés ensemble ou à d’autres sources d’alimentation ou appareils. Lorsqu’ils ne sont pas utilisés, entreposez les composants dans un endroit frais et sec à l’abri de la lumière directe du soleil. Si la batterie est entreposée pendant une longue période, rechargez-la régulièrement afin de maintenir sa durée de vie. Il est recommandé de le faire une fois tous les 3mois. REMARQUE: Il est fortement recommandé de retirer les ventilateurs et la batterie du casque de chantier ou de sécurité avant de le ranger. NE LAISSEZ PAS le produit à l’intérieur d’un véhicule ou d’autres espaces fermés dans des températures extrêmes ou dans des environnements corrosifs ou insalubres qui peuvent entraîner une diminution de la durée de vie, une surchauffe ou un incendie. Après les avoir entreposés, inspectez visuellement les ventilateurs, la batterie et les accessoires pour vous assurer qu’ils ne sont pas endommagés. Le cas échéant, remplacez les pièces endommagées. Il est recommandé de nettoyer chaque pièce avant l’utilisation (voir la section NETTOYAGE ci-dessus). Laissez les pièces reprendre la température ambiante avant de recharger la batterie ou d’utiliser l’appareil.

ACCESSOIRES ET PIÈCES DE RECHANGE

• 29025– Batterie modulaire de rechange

• 56048– Lampe frontale rechargeable, 400lumens, capteur d’arrêtautomatique

• 56049– Lampe frontale rechargeable à large spectre, 260lumens

• 56060– Support pour lampe frontale avec courroie en tissu

• 56062– Lampe frontale/lampe de travail rechargeable, 300lumens

• 56063– Lampe de sécurité

• 56414– Lampe frontale rechargeable à voyantDEL bicolore

• 60156– Lampe frontale à DEL à sécurité intrinsèque INSTALLATION D’ACCESSOIRES SUPPLÉMENTAIRES (FIG. I) Des accessoires peuvent être fixés à la batterie grâce aux fixations pour accessoires brevetées de KleinTools. Une lampe frontale ou une lampe de sécurité peut être installée sur la fixation pour accessoires de la batterie. Pour en savoir plus, consultez la section ACCESSOIRES ET PIÈCES DE RECHANGE.
