Type de produit	Meuble de cuisine avec encastrements pour four et lave-vaisselle
Marque	Brandy Best
Modèle	TRIO120
Dimensions (L x P x H)	120,2 x 60,7 x 87,8 cm (environ)
Matériau	Panneaux de particules mélaminés, épaisseur 1,8 cm et 2,5 cm
Poids	Environ 35 kg
Capacité d'encastrement	Four (compartiment supérieur) et lave-vaisselle (compartiment inférieur)
Fixation murale	Obligatoire, support de fixation fourni
Sécurité	Système de tablette coulissante avec blocage en position ouverte pour évacuation de la chaleur du four
Entretien	Nettoyer avec un chiffon doux et humide. Éviter les produits abrasifs
Garantie	2 ans
Accessoires fournis	Vis, chevilles, support de fixation murale, planches de montage
Réparabilité	Pièces détachées disponibles sur demande auprès de Brandy Best

FOIRE AUX QUESTIONS - TRIO120 BRANDY BEST

Comment assembler le meuble TRIO120 ?

Suivez les étapes de montage dans la notice : commencez par identifier les planches numérotées, puis assemblez les parois intérieures côté four et côté évier à l'aide des vis 4x16. Utilisez les schémas fournis pour le positionnement.

Quelle est la hauteur maximale du four pouvant être installé ?

Le compartiment four mesure environ 57,3 cm de hauteur (planches 6 à 10). Assurez-vous que votre four ne dépasse pas cette hauteur, généralement les fours standards de 45 cm conviennent.

Comment fixer le meuble au mur ?

Placez le meuble contre le mur, positionnez le support de fixation à environ 1 mm sous la crédence, marquez les trous, retirez le meuble, puis fixez le support au mur. Enfin, rapprochez le meuble en engageant la crédence dans la rainure du support.

Puis-je installer un lave-vaisselle autre que celui recommandé ?

Oui, le lave-vaisselle doit simplement glisser dans l'emplacement prévu (largeur environ 60 cm). Référez-vous à la notice du lave-vaisselle pour la connexion et le réglage.

Quel est le poids maximum supporté par le meuble ?

Le poids maximum n'est pas spécifié, mais le meuble est conçu pour supporter un four et un lave-vaisselle standard. Veillez à ne pas dépasser une charge totale d'environ 60 kg.

Comment sortir le four pour une meilleure ventilation ?

Utilisez le système de tablette coulissante : tirez le four vers l'avant jusqu'à ce qu'il se bloque en position ouverte. Après utilisation, attendez le refroidissement, appuyez sur la languette blanche en bas à droite du four pour déverrouiller, puis repoussez la tablette à l'aide de la poignée.

Le meuble est-il livré avec les vis et accessoires nécessaires ?

Oui, le kit inclut toutes les vis (4x16, etc.), les chevilles, le support de fixation murale et les planches nécessaires au montage.

Comment entretenir le meuble ?

Nettoyez les surfaces avec un chiffon doux légèrement humide. N'utilisez pas de nettoyants abrasifs ou de solvants. Évitez l'exposition prolongée à l'humidité.

Quelles sont les dimensions exactes du meuble ?

Largeur : 120,2 cm, Profondeur : 60,7 cm (plan de travail), Hauteur : 87,8 cm. Les dimensions intérieures varient selon les compartiments (environ 57,3 cm de large pour le four).

Que faire si une pièce est manquante ?

Contactez le service client Brandy Best via le site internet ou l'email indiqué dans la notice. Munissez-vous du numéro de série et de la référence de la pièce manquante.

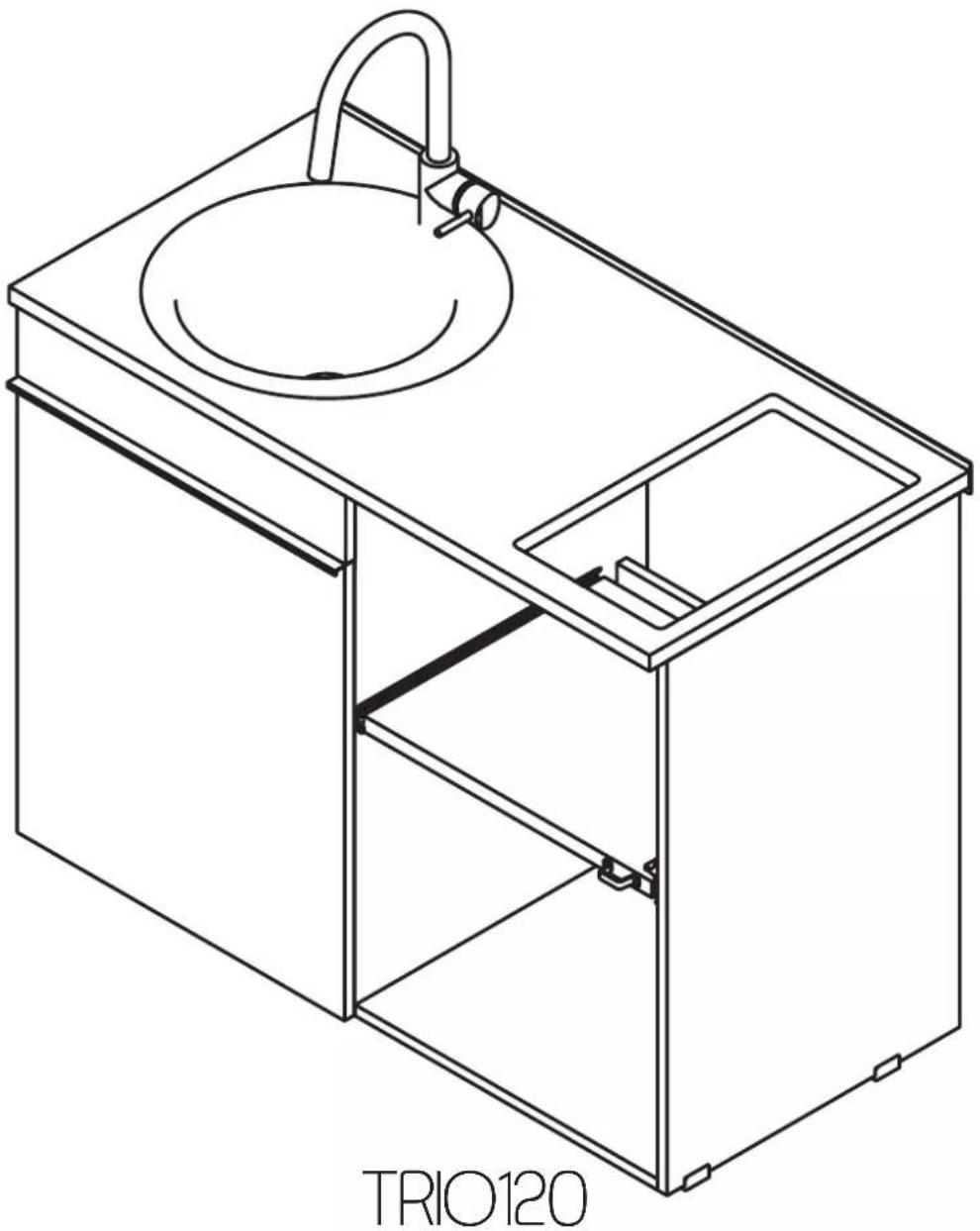

MODE D'EMPLOI TRIO120 BRANDY BEST

Créateur de solutions pour les "mini" endroits...

Nous vous remercions d'avoir choisi un meuble créé Brandy Best et espérons qu'il vous donnera entière satisfaction.

EN Thank you :

Attention de sortir le four avant usage comme indiqué dans le manuel d'instruction.

1) Montage du meuble / Furniture assembly

Veuillez vous référer aux étapes de montage suivantes

Planche / Board n°	Longeur / Length (cm)	Largeur / width (cm)	Epaisseur / Thickness (cm)
1	87,8 56 1,8
2	87,8 56 1,8
3	87,8 56 1,8
4	120,2 60 2,5
5	61 10 1,8
6	57,3 18 1,8
7	57,3 49,9 1,8
8	57,3 56 1,8
9	57,3 10 1,8
10	57,3 56 1,8
11	54,7 45 2,5
12	76 60,7 1,8

1

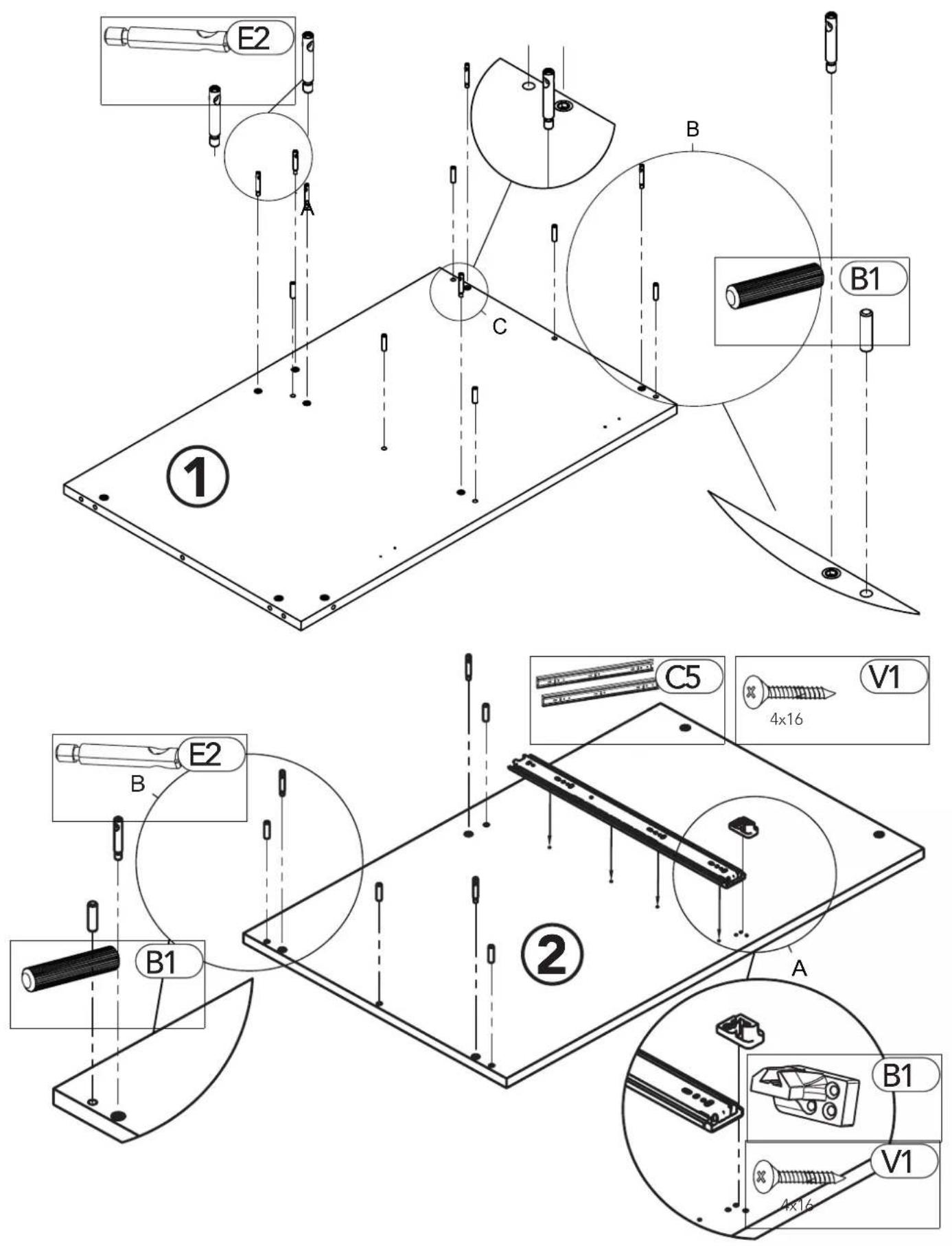

E2 B1 C ① B B1 C5 4x16 V1 E2 B1 ② A B1 V1 4x16

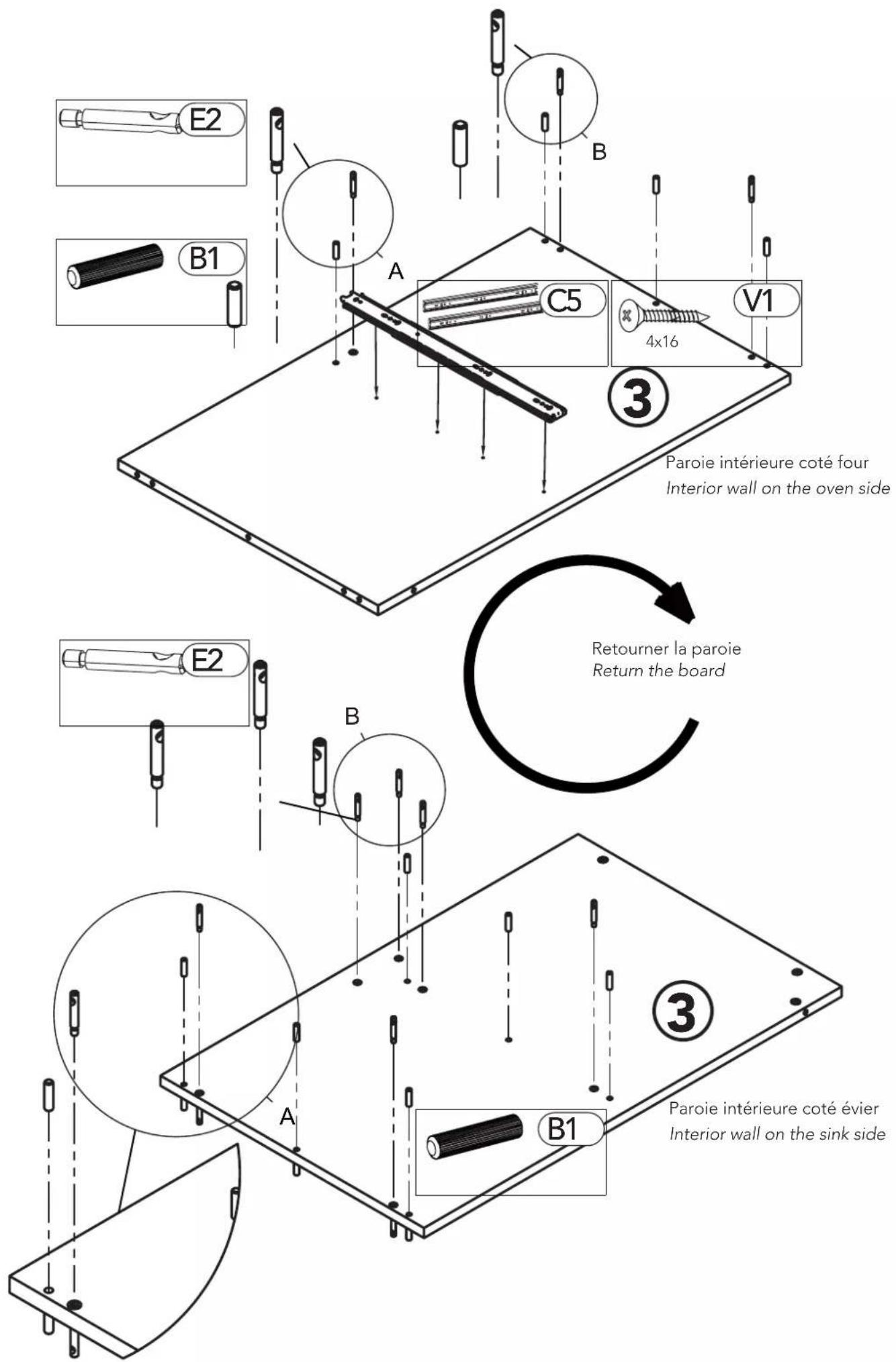

E2 B1 A C5 4x16 V1 ③ Paroie intérieure coté four Interior wall on the oven side E2 B Retourner la paroie Return the board ③ Paroie intérieure coté évier Interior wall on the sink side B1

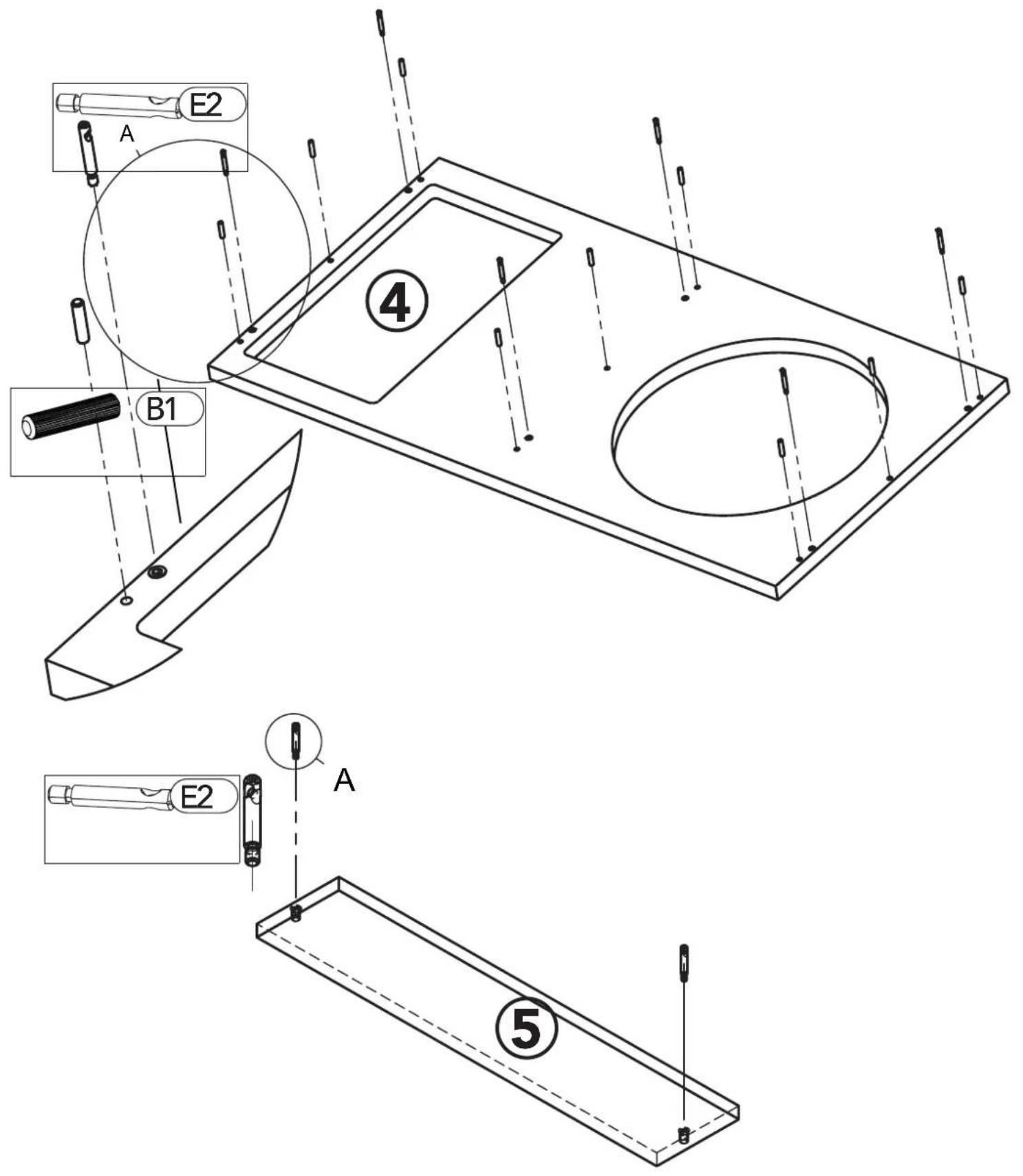

2

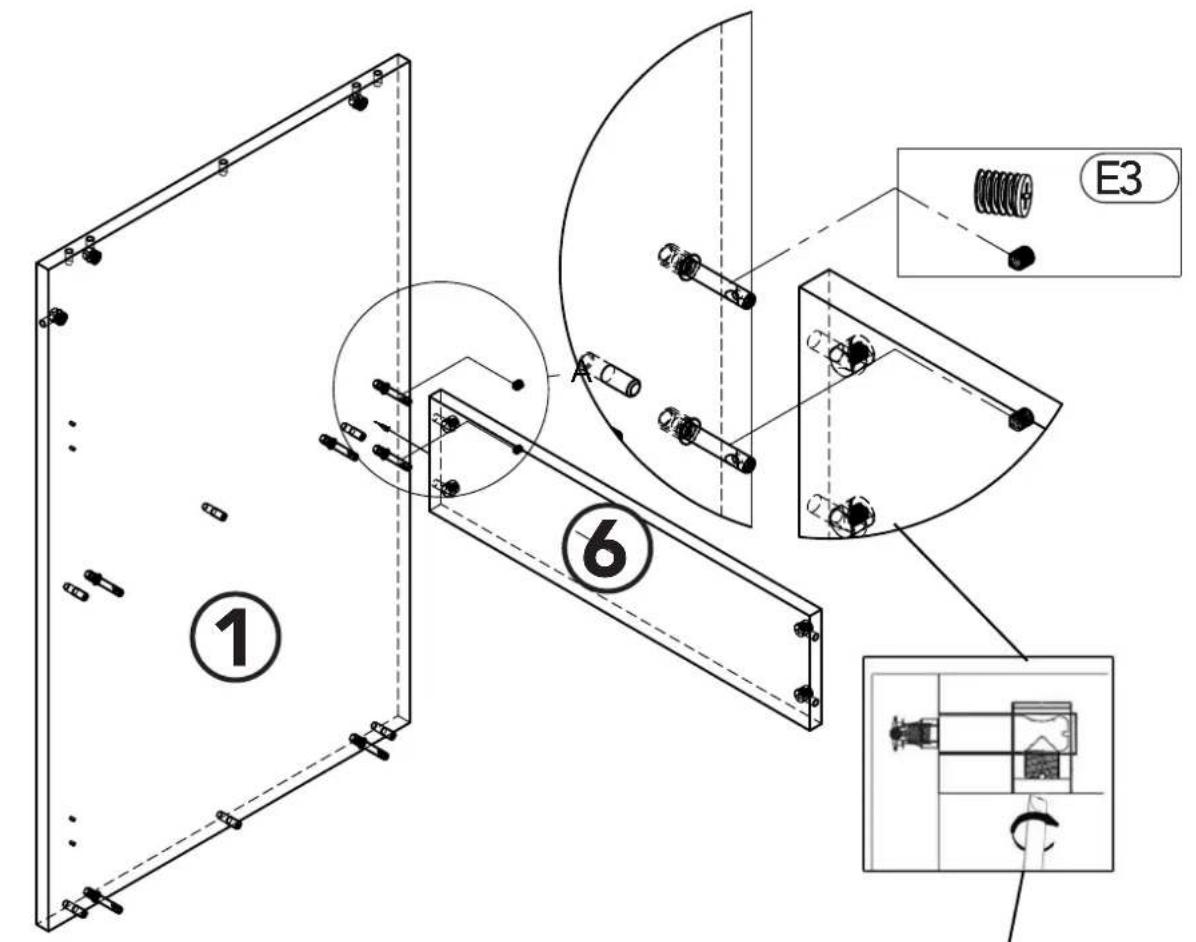

① ⑥ E3

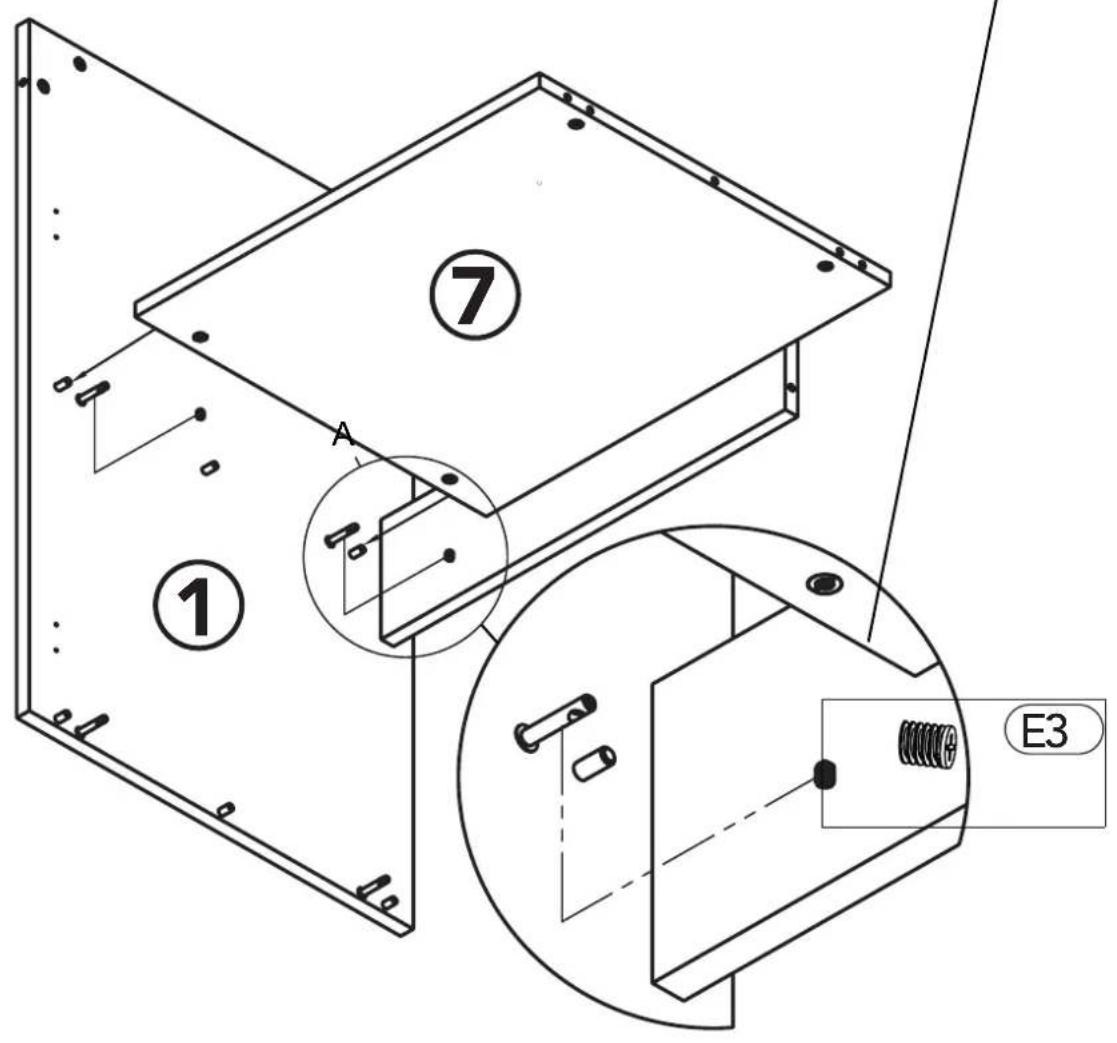

3

Installation de l'électroménager / Appliance installation

Mise place du four / Positioning the oven

Placez le four dans le meuble comme le montre la photo ci-contre.

Celui-ci doit être à fleur du meuble

Installer le système de fixation du four à l'arrière du four en vous aidant des pré-trous prévus à cet effet.

Ci-dessous une photo vous montrant la position de celui-ci.

Afin que le four ne chauffe pas trop lors de son utilisation, un système de tablette coulissante a été mis en place pour que le four sorte de son logement afin d'obtenir une meilleure ventilation du système. Cette tablette sera alors bloquée en position ouverte.

Lorsque vous aurez terminé d'utiliser votre appareil et que celui-ci aura refroidi, vous pourrez rentrer la tablette en déverrouillant la sécurité. Il suffit d'appuyer sur la languette blanche située en bas à droite du four comme le montre la photo ci-dessous et repousser la tablette à l'aide de la poignée.

Placez la plaque dans l'emplacement prévu dans le plan de travail en suivant les instructions indiquées dans la notice d'utilisation correspondante.

Mise en place du lave-vaisselle / Positioning the dishwasher

Le lave-vaisselle se glisse par l'avant du meuble sur l'emplacement du bas.

Pour la connexion et le réglage, veuillez vous référer à sa notice d'utilisation.

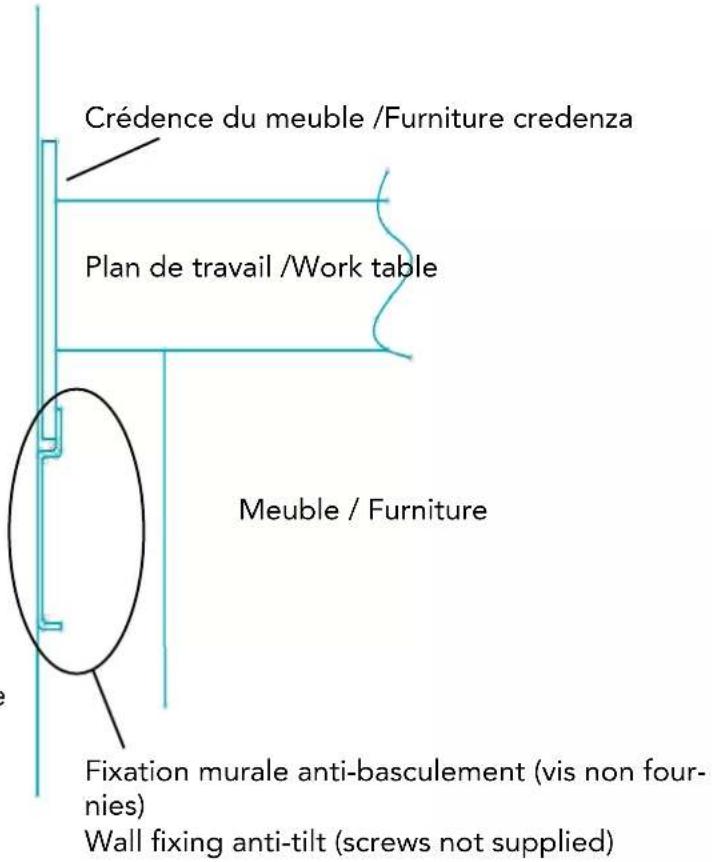

ATTENTION : Pour des raisons de sécurité, le meuble doit être fixé au mur à l'aide de la fixation murale fournie avec ce kit.

Pour installer la fixation, placez votre meuble contre le mur, placez le support de fixation au centre du meuble à environ 1mm en dessous de la crédence en veillant bien à ce que sa position soit la plus proche du schéma d'installation ci-contre. Marquez les trous de perçage, retirez votre meuble, fixez le support.

Une fois que vos appareils électroménagers sont en place et connectés, rapprochez votre meuble de son emplacement en le faisant rentrer la crédence dans le rainure du support de fixation.
