Type de produit	Ventilateur d'extraction mural/plafond
Marque	Siku
Modèle	ML 150
Usage	Ventilation verticale de pièces avec cheminée individuelle
Diamètre de conduit	150 mm
Tension nominale	220-240 V ~ 50 Hz
Puissance consommée	22 W
Débit d'air	185 m³/h
Classe d'isolation	II
Indice de protection	IPX4
Mode de fonctionnement	S1 (fonctionnement continu)
Matériau	Plastique ABS de haute qualité
Type de moteur	Moteur silencieux
Dimensions (approx.)	Diamètre 150 mm, longueur 150 mm
Poids (approx.)	1 kg
Installation	À l'entrée d'un canal de ventilation; retirer la grille pour fixer
Fonctions principales	Extraction d'air; minuterie intégrée (réglable 2-30 min) sur certains modèles
Entretien et nettoyage	Débrancher; nettoyer les pièces plastique avec eau tiède et détergent doux; sécher avant remontage
Sécurité	Débrancher avant entretien; ne pas utiliser de solvants; installation par un spécialiste si endommagé
Garantie	12 mois à compter de la date d'achat
Pièces détachées et réparabilité	Grille de protection, potentiomètre de réglage, kit de fixation

FOIRE AUX QUESTIONS - ML 150 Siku

Comment installer le ventilateur Siku ML 150 ?

Installez le ventilateur à l'entrée d'un canal de ventilation. Retirez d'abord la grille de protection en la soulevant avec un tournevis. Insérez le boîtier dans le conduit et fixez-le avec les chevilles fournies. Pour les modèles avec minuterie, réglez la durée de fonctionnement entre 2 et 30 minutes.

Comment nettoyer le ventilateur ?

Débranchez l'appareil du secteur. Soulevez la grille avec un tournevis. Nettoyez toutes les pièces en plastique avec de l'eau tiède et une petite quantité de détergent doux. Séchez soigneusement avant de remonter. N'utilisez jamais d'essence ou de solvant.

Comment régler la minuterie ?

La durée de fonctionnement est réglable via un potentiomètre. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la durée (jusqu'à 30 minutes) et dans le sens inverse pour la diminuer (minimum 2 minutes). Assurez-vous que l'alimentation est coupée lors du réglage.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le ventilateur est correctement branché. Si le problème persiste, contactez le service après-vente (SAV) au 0892 697 777. La garantie de 12 mois couvre les dysfonctionnements, sauf en cas d'utilisation inappropriée.

Le ventilateur Siku ML 150 peut-il être utilisé dans une salle de bain ?

Oui, l'indice de protection IPX4 le rend adapté aux environnements humides comme les salles de bain, à condition qu'il soit installé correctement et conformément aux normes électriques locales.

Quelle est la puissance consommée du Siku ML 150 ?

La puissance consommée est de 22 W sous une tension nominale de 220-240 V. Le débit d'air atteint 185 m³/h, assurant une ventilation efficace.

Comment brancher le ventilateur ?

Le schéma de branchement dépend des options. Pour un modèle avec interrupteur intégré, suivez le schéma 1 ou 3 de la notice. Pour un modèle sans interrupteur, installez un interrupteur externe (S) comme indiqué dans les schémas 2 et 4. Un ventilateur équipé d'une minuterie nécessite de couper l'alimentation avant réglage.

Le ventilateur est-il silencieux ?

Oui, le moteur est conçu pour être silencieux, ce qui le rend adapté à une utilisation résidentielle sans nuisance sonore.

Quels modèles Siku sont équipés d'un capteur d'humidité ?

Les modèles AZTL (avec minuterie et capteur d'humidité) et AZTHL (avec minuterie, humidité et détecteur de mouvement) intègrent un capteur d'humidité réglable entre 50 et 90 % d'humidité relative.

Comment obtenir la notice en français ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notice-facile.com. Si vous avez besoin d'une traduction, sélectionnez la langue souhaitée et votre email sur la page pour recevoir une version traduite.

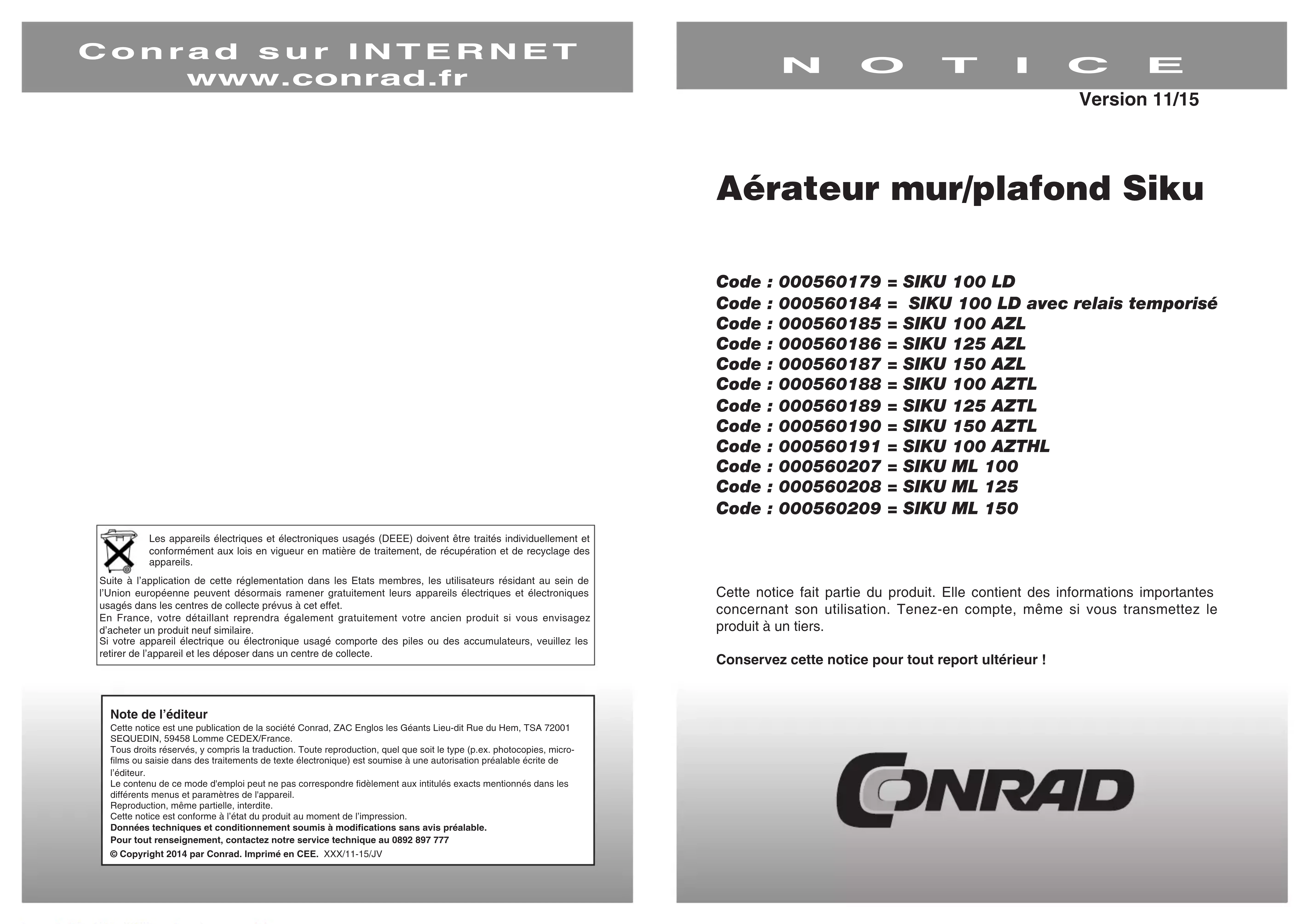

MODE D'EMPLOI ML 150 Siku

Conrad sur internet www. conrad. fr

Version 11/15

Aérateur mur/plafond siku

Code:000560179 = SIKU 100 LD Code:000560184 = SIKU 100 LD avec relais temporisé Code:000560185 = SIKU 100 AZL Code:000560186 = SIKU 125 AZL Code:000560187 = SIKU 150 AZL Code:000560188 = SIKU 100 AZTL Code:000560189 = SIKU 125 AZTL Code:000560190 = SIKU 150 AZTL Code:000560191 = SIKU 100 AZTHL Code:000560207 = SIKUML100 Code:000560208 = SIKUML125 Code:000560209 = SIKUML150

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les États membres, les utilisateurs résidents au sein de l'Union française peuvent désormais ramener notamment leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet. En France, votre détaillant répondra également gratuitement à ceancien produit si vous envisagez d'acheter un produit neut similaire. Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette note est une publication de la société Conracz. 2AC Engios les Giaents Lieu-d Rit du Hem, TSA 72001 SEQUEDIN,59458 Lomme CEDEX/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (e. x. photocopieuses, microfilms ou séries dans des traitements de TEXTElectronique) est soumise à une autorisation préalable en ce cas. Le contenu de ce mode dépôt peut ne pas correspondre fidèlement aux inituiels, exacts mentionnés dans les différents menus et paramètres de l'emploi. Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement sont soumis à modifications sans avis prétable. Pour tout renseignement, contactez notre service technique au 0892 697 777 Copyright 2014 par Conrad. Imprimé en CEE. XXX'11-15JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur!

Domanie d'utilisation

Les ventilateurs aspirants de type SKIU 100/120/150 sont conçus pour aider la ventilation verticale des pièces, qui disposent d'une cheminée de ventilation individuelle. Le petit diamètre du conduit de ventilation s'élève à 100/120/150 mm. Le ventilateur est équipé d'un petit moteur silencieux, fabriqué à partir de plastique ABS de grande qualité. Il fait disparaître en très peu de temps les odeurs, fumées et humidité désagréables.

Données techniques	Tension nominale	Puisance consommée	Débit d'air	Isolation (pas de mise à zéro)	Mode de fonctionnement
SIKAU 100 AZ 220	à 240 V 20 W 98 m		3/3 II IPX4		S1(fonctionnement en continu)
SIKAU 125 AZ 220	à 240 V 22 W 185 m		3/3 II IPX4		S1(fonctionnement en continu)
SIKAU 100 M 220	à 240 V 14 W 98 m		3/3 II IPX4		S1(fonctionnement en continu)
SIKAU 125 M 220	à 240 V 16 W 185 m		3/3 II IPX4		S1(fonctionnement en continu)
SIKAU 100 LD 220	à 240 V 14 W 88 m		3/3 II IPX4		S1(fonctionnement en continu)

Installation

Les ventilateurs aspirants doivent être installés à l'entrée d'un canal de ventilation. Vous devez d'abord retirer la grille de protection pour fixer le ventilateur. Pour cela, soulève la grille par le bas avec un tournevis. Insère que la boîte du ventilateur dans le canal de ventilation et l'emplissage des deux chevilles de fixation peut être effectuée sur le mur. Si le ventilateur est intégré à l'ouverture, alors appuie sur le boîtier extérieur, en commençant par le haut. Pour les ventilateurs conçus avec un interrupteur à minuterie, la durée de fonctionnement peut être programmée entre 2 à 30 minutes. La durée de fonctionnement est réglée par défaut sur environ 2 minutes.

Remarques

Le montage, démontage ou entretien du ventilateur doit être uniquement effectué lorsqu'alimentation est coupée. Lors du montage, veillez impérativement à ce que la pièce cylindrique du ventilateur ne soit pas endommagée. Veillez faire appel à un spécialiste si le ventilateur est endommagé.

Consignes d'utilisation

Si vous constatez que le ventilateur est particulièrement encrassé, vous devez le nettoyer. Débranchez pour ce qui fait le ventilateur du secteur et soulevez la grille du boîtier par le bas à l'aide d'un tournevis. Toutes les pièces en plastique doivent être nettoyées avec de l'eau tiède et une petite quantité de solution de nettoyage. Toutes les pièces doivent être séchées avant d'être réinstallées. N'utilisez en aucun cas de l'essence ou de solvant pour le nettoyage d'appareil.

Conditions de garantie

Le fabriacur assures une bonn qualitei und un bon fonctionnel d'applieau sous uneDurie de 12moi a compter de la date d'achat, durure pour laquelle la garantie ap applice. Les dysfonctionnements ou dommages de l'applareu survenant au cours de la periode de garantie sont reparees en atelier SAV sous 21 jours a compter de la date de retoeur de applairedéfectueux. Le signalement de dysfonctionnements ou de dommages s'effectueupres sur le atelier SAV. Dans d'autres cas, ce signalement peut aussi s'effectuer aprereux du point de vente ou du fabricant. Le terme "réparation" ne concerne pas les manipulations mentionnées dans ce manuel d'utilisation (I'entretien regulier, par exemple), pour lesquelles I'utilisateur porte la responsabilité. Une fois la garantie expiree, celte-ci ne sera pas prolongee. Cette garantie ne couvre pas des dommages de l'applareu provoqvus par un entretien ou un stockage inapporéré, par une elimination di plomb voilante, li les dommages mecaniques.

Schémas de branchement

Circuit d'alimentation pour ventilateurs équipés d'un interrupteur intégré.

Image 1

Schéma de branchement d'un ventilateur sans interrupteur intégré sur un circuit où « S » représente l'interrupteur installé en supplément.

Image 2

Schéma de branchement d'un ventilateur équipéd'une minuterie/d'une minuterie avec capteur d'humidité et interrupteur intégré.

Image 3

Schéma de branchement d'un ventilateur équipé d'une minuterie/d'une minutière avec capteur d'humidité et sans interrupteur intégré.

Image 4

Uniquement pour ventilateurs 12 V (comme indiqué sur le carton d'emballage et le boîtier).

Les schémas 1 et 3 illustrent le fonctionnement de ventilateurs équipés d'un interrupteur intégré

Les schémas 2 et 4 illustrent le branchement de ventilateurs ne disposant pas d'Interrupteur Intégré. L'interrupteur exerçant S est représenté.

Il est possible de programmer la durée de temporisation du ventilateur sur une plage comprise entre 2 et 30 minutes. Cette durée peut être réglée grâce au potentiellement T : tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la durée, et dans le sens inverse pour la diminuer.

Les ventilateurs équipés d'une minuteur et d'un capteur d'humidité peuvent être programmés sur un certain niveau d'humidité (entre 50 et 90%) réglable par le potentiomètre H - tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le niveau, et dans le sens inverse pour le diminuer au cours de la durée réglée par la minuteur.

Les ventilateurs équipés d'une minutière et d'un détecteur de mouvement s'activent dès qu'une personne se déplace sur une distance comprise entre 1 et 4 mètres par rapport au ventilateur. La capteur dispose d'un angle de détection de, et une coup automatique le ventilateur dans la durée régiee via la minutière, comprise en un cas de l'airborne. Le ventilateur est incluant le capteur à 15 mètres de l'airborne, dont les sens des aiguilles d'une montre poussent augmente la durée, et dans le sens inverse pour la diminution).

Attention! Le schéma de minutière se trouve sous le potentiel du circuit. La durée de minutière ne peut en aucun cas être réglée si l'alimentation du ventilateur n'est pas coupée. Le schéma 4 indique le branchement d'une lampe d'éclairage sur la minutière du ventilateur, commandée par un interrupteur unique («S» est un interrupteur extérieur). Lorsque la lampe d'éclairage est éteinte, le ventilateur fonctionne selon la durée réglée via la minutière.
