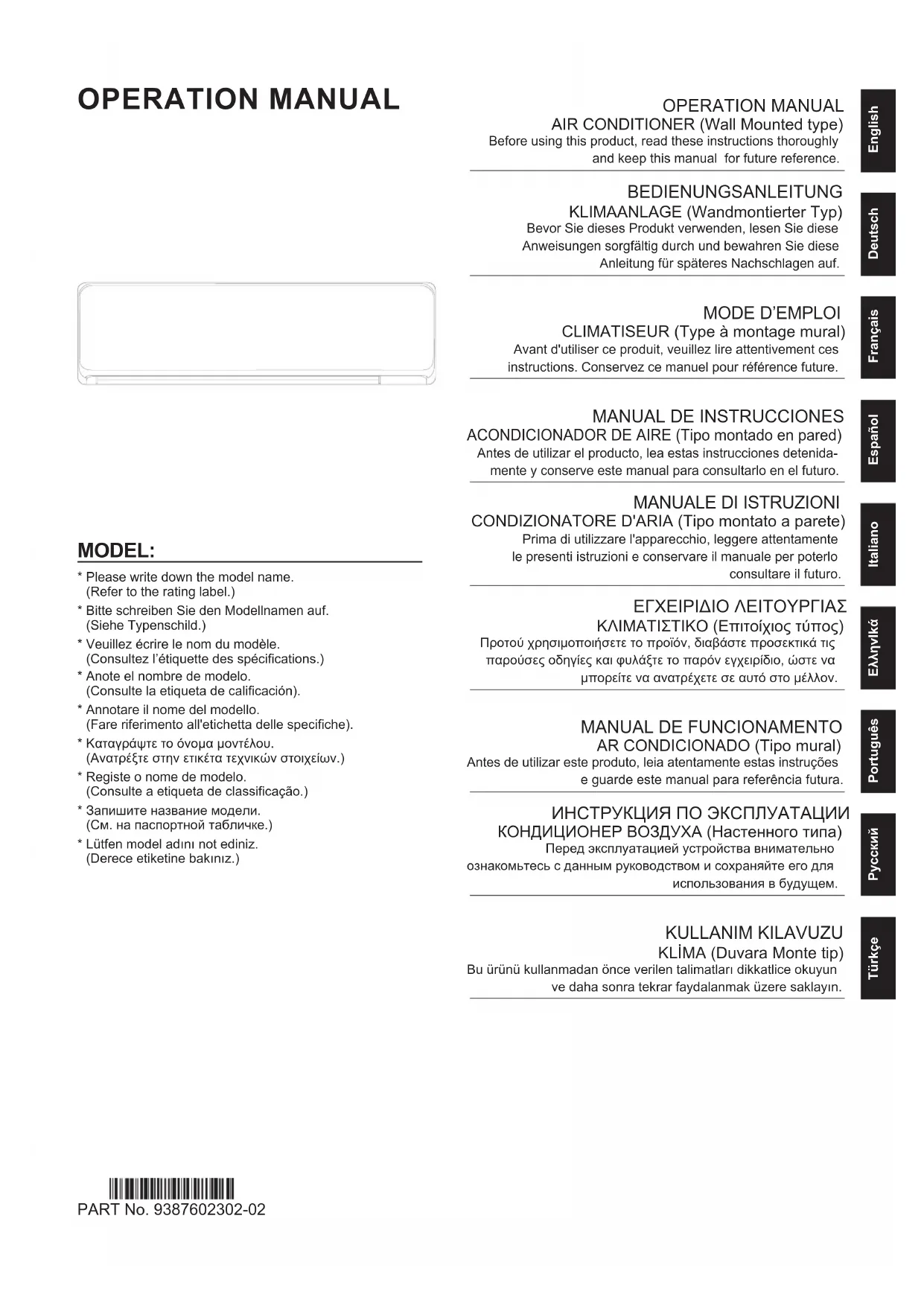

MODE D'EMPLOI ASHG24KMTE FUJITSU

CLIMATISEUR (Type à montage mural) Avant d'utiliser ce produit, veuillez lire attentivement ces instructions. Conservez ce manuel pour référence future.

Pour prévenir tout risque de blessure personnelle ou de dégâts matériels, lisez attentivement cette section avant d'utiliser ce produit et conformez-vous aux précautions de sécurité suivantes. L’utilisation incorrecte due au non-respect des consignes de sécurité entraîne des blessures ou dommages classiés comme suit : AVERTISSEMENT Cette indication signale un risque de mort ou de blessure grave. ATTENTION Cette indication signale un risque de blessure ou des dommages matériels. Ce marquage indique une action qui est INTERDITE. Ce marquage indique une action qui est OBLIGATOIRE. Explication des symboles a󰀩chés sur l’unité intérieure ou l’unité extérieure. AVERTISSEMENT Ce symbole indique que cet appareil utilise un réfrigérant inammable. S'il y a une fuite du réfrigérant et qu'il est exposé à une source d'allumage externe, il y a un risque d'incendie. ATTENTION Ce symbole indique que le mode d’emploi doit être lu attentivement. ATTENTION Ce symbole indique qu'un personnel de service devrait manipuler cet équipement en se référant au manuel d'installation. ATTENTION Ce symbole indique que des informations sont disponibles, telles que le mode d’emploi ou le guide d’installation. AVERTISSEMENT

• L’appareil doit être installé, utilisé et stocké dans une pièce avec une surface au sol supérieure à X m². Quantité de charge de réfrigérant M (kg) Surface minimale de la pièce X (m

• Ce produit ne contient aucune pièce dont l’entretien est à charge de l’utilisateur. Demandez-toujours à un service de maintenance agréé pour les réparations, l'installation et le déplacement de ce produit. Une mauvaise installation ou manipulation provoque des fuites, une décharge électrique ou un incendie.

• Dans le cas de fonctionnement défectueux comme odeur de brulé, arrêtez immédiatement l'utilisation du climatiseur et débranchez toute l'alimentation électrique en fermant le disjoncteur électrique ou en débranchant la prise d'alimentation. Faites ensuite appel à un service de maintenance agréé.

• Prenez soin de ne pas endommager le câble d'alimentation. S'il est endommagé, il doit être remplacé par un technicien de service agréé an d’éviter tout risque.

• Si vous suspectez une fuite de réfrigérant, toutes les ammes nues doivent être enlevées ou éteintes et consultez ensuite un technicien de service agréé.

• En cas d'orage ou d'un quelconque signe annonçant la foudre, mettez le climatiseur hors tension à l'aide de la télécommande, et évitez de toucher le produit ou la source d'alimentation pour prévenir tous risques électriques.

• L'appareil doit être stocké dans une chambre sans sources d'inammation fonctionnant en continu (par exemple des ammes nues, un appareil à gaz en fonctionnement, un dispositif de chau󰀨age électrique en fonctionnement).

• L'appareil doit être stocké dans une zone bien ventilée.

• Soyez conscient que les réfrigérants peuvent ne pas avoir d'odeur.

• L'appareil doit être stocké de manière à éviter les dommages mécaniques.

• La mise au rebut de l'appareil doit être e󰀨ectuée correctement, conformément aux réglementations nationales ou régionales.

• Lors du transport ou d’un déplacement de l’unité intérieure, la tuyauterie doit être recouverte avec le support à crochet mural comme protection. Ne déplacez pas l’appareil en tenant la tuyauterie de l’unité intérieure. (La tension appliquée sur les joints de tuyaux risque de causer une fuite de gaz inammable pendant le fonctionnement).

• L'utilisation de cet appareil n'est pas prévue pour des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à moins qu'elles ne soient supervisées ou formées par une personne responsable de leur sécurité. Veuillez surveiller les enfants et vous assurer qu'ils ne jouent pas avec cet appareil.

• Jetez les matériaux d'emballage de manière adéquate. Déchirez et jetez les sacs d'emballage en plastique de sorte que les enfants ne puissent pas jouer avec. Les enfants qui jouent avec le sac en plastique d'origine risquent de s’étou󰀨er avec. Table des matières

5.1. Réglage de la vitesse du ventilateur ................ 5 5.2. Réglage de direction du ux d'air ..................... 5

7.1. Mode Économie ............................................... 7 7.2. Contrôle du ventilateur pour les économies d’énergie ........................................................... 7

Fonctionnement silencieux de l'unité extérieure

9.1. Réglage du code personnalisé de télécommande .................................................. 8

• N’installez pas l’unité dans une zone remplie d’huile minérale comme une usine ou une zone contenant une grande quantité d’éclaboussures d’huile ou de vapeur comme une cuisine.

• Ne mettez pas ce produit hors ou sous tension en branchant ou débranchant la prise ni en coupant ou allumant le disjoncteur.

• N'utilisez pas de gaz inammables à proximité de ce produit.

• Ne vous exposez pas directement au ux d'air froid pendant trop longtemps.

• N'insérez pas vos doigts ou tout autre objet dans l'orice de sortie ou l'orice d'admission.

• N'utilisez pas l'appareil avec des mains mouillées.

• N’utilisez pas de moyens pour accélérer le processus de dégivrage ou pour nettoyer l’appareil, hormis ceux recommandés par le fabricant.

• Ne pas percer ou brûler. ATTENTION

• Fournissez de temps en temps une ventilation pendant l'utilisation.

• Utilisez toujours ce produit avec les ltres à air installés.

• Vériez qu'aucun équipement électronique ne se trouve à moins de 1 m (40 po) de l’appareil.

• Coupez toute l'alimentation électrique en cas de non- utilisation de l’appareil pendant de longues périodes.

• Après une longue période d'utilisation, assurez-vous que le support de l'unité d'intérieur soit contrôlé pour empêcher toute chute du produit.

• La direction du ux d'air et la température ambiante doivent être choisis avec précaution lorsque vous utilisez le climatiseur dans une pièce où se trouvent des enfants, des personnes âgées ou malades.

• Maintenez propre et rangée la surface autour de l’unité extérieure, et ne placez pas d’objets autour d’elle. Tout objet bloquant ou pénétrant les orices de sortie risque de causer un dysfonctionnement de l’appareil.

• N'orientez pas le ux d'air vers des feux ouverts ou des appareils de chau󰀨age.

• N'obstruez et ne couvrez ni la grille d'admission ni l'orice de sortie.

• N'exercez pas de forte pression sur les ailettes du radiateur.

• Ne grimpez pas, ne placez pas d'objets ou n'accrochez des objets sur ce produit.

• Ne placez aucun autre produit électrique ou domestique en dessous de ce produit. Une fuite goutte à goutte de condensation pourrait les rendre humides et peuvent causer des dommages ou un fonctionnement défectueux de vos appareils.

• N'exposez pas ce produit directement à l'eau.

• N'utilisez pas ce produit pour la conservation des denrées alimentaires, des plantes, des animaux, des équipements de précision, des œuvres d'art ou autres objets. Cela peut provoquer la détérioration de la qualité de ces éléments.

• N'exposez pas d'animaux ni de plantes au ux d'air direct.

• Ne buvez pas l'eau de vidange du climatiseur.

• Ne rallongez pas le câble d'alimentation.

• Ne touchez pas les ailettes en aluminium de l'échangeur thermique intégré à ce produit an d'éviter toute blessure lors de l'entretien de l'unité.

• Ne vous tenez pas sur un escabeau instable lors de l'utilisation ou le nettoyage de ce produit. Il peut se retourner et peut causer des blessures. Cet appareil contient des gaz à e󰀨et de serre uorés. ATTENTION

• En cas de contact avec la peau, les yeux ou la bouche du liquide s'écoulant des piles, rincez abondamment à l'eau et consultez votre médecin.

• Retirez immédiatement les piles déchargées et jetez- les conformément aux lois locales et aux règlements de votre région.

• N'essayez pas de recharger des piles sèches.

• N'utilisez pas des piles sèches qui ont été rechargées. Accessoires de l'unité intérieure Veuillez vérier que les accessoires suivants sont fournis. Télécommande Porte-télécommande Vis autotaraudeuses Piles Filtres d'épuration d'air Supports de ltre d’épuration d’air Installation du support de Télécommande

Vis Faire glisser vers le haut

• Assurez-vous d'empêcher les nourrissons et les enfants en bas âge d'avaler accidentellement les piles. Insérer 9387602302-02_OM.indb 29387602302-02_OM.indb 2 24/11/2022 09:53:5324/11/2022 09:53:53Fr-3 *1) Avant de démarrer l'appareil, vériez que la grille d'admission est complètement fermée. Une fermeture incomplète risque d'a󰀨ecter le bon fonctionnement ou les performances de l'appareil.*2) Les voyants indicateurs s’allument dans les conditions suivantes. Nom Couleur Fonctionnement ou condition Opération Vert Fonctionnement normalMinuterie Orange Fonctionnement par minuterieÉconomie Vert Mode ÉconomieMode Chau󰀨age 10 °CWLAN Orange La commande de réseau local sans l est active. 3.2. Télécommande Lorsque vous utilisez la télécommande en option, l’apparence et la procédure de fonctionnement peuvent di󰀨érer. Pour plus de détails, veuillez consulter le mode d’emploi de chaque télécommande. : Le réglage doit être e󰀨ectué lorsque l'écran de réglage est a󰀩ché pour chaque fonction.: La touche n'est active que lorsque le climatiseur fonctionne.: L'instruction concerne le contrôle du réseau local sans l (facultatif).

COMPOSANTS ATTENTION Pour assurer la transmission du signal entre la télécommande et l'unité intérieure, gardez le récepteur du signal à l'écart des éléments suivants : - Rayonnement solaire direct ou autres lumières intenses - Télévision à écran plat Dans les pièces à éclairage uorescent instantané (type inverseur), le signal risque de ne pas être transmis correctement. En pareil cas, adressez-vous au magasin où vous avez achetez le produit. Pour le mode Économie d’énergie ...Consultez la page 7. Permet d’activer ou de désactiver le mode Économie. Pour les opérations de base ... Consultez la page 5. Permet de lancer ou d’arrêter le fonctionnement du climatiseur. Permet de modier le mode de fonctionnement. Permet d’ajuster le réglage de température. Pour le Fonctionnement silencieux de l'unité extérieure .................................Consultez la page 8. Permet d’activer ou de désactiver le Fonctionnement silencieux de l'unité extérieure. A󰀩chage de la télécommande Cette section a󰀩che tous les témoins possibles an d'en permettre la description. En fonctionnement réel, l'a󰀩chage est associé à l'utilisation des touches et ne montre que les témoins nécessaires pour chaque réglage. N’appuyez pas sur cette touche lors d’une utilisation normale. Elle sert à démarrer le test de fonctionnement (pour utilisation par un technicien de service agréé uniquement).REMARQUES : Si le test de fonctionnement démarre par inadvertance, appuyez sur pour terminer le test de fonctionnement. Émetteur de signaux Permet une communication correcte avec le récepteur de signaux de l'unité intérieure.

• La portée est d'environ 7 m.

] s’a󰀩che une fois le signal transmis.

• L’unité intérieure émet un signal sonore à réception du signal. Si aucun bip n'est émis, appuyez une nouvelle fois sur la touche. Pour le mode Chau󰀨age 10 °C ...Consultez la page 8. Permet d’activer le mode Chau󰀨age 10 °C. 3.1. Unité intérieure : L'instruction concerne le contrôle du réseau local sans l (facultatif). Fente pour l'adaptateur WLAN Étiquette des spécicationsPour le fonctionnement Manuel automatique et la Réinitialisation de l’indicateur de ltre(Reportez-vous à page 14.)Filtre d'épuration d'airGrille d'admission *1) Panneau avantFiltre à airTuyau de vidangeVoyants indicateurs *2) Récepteur du signal de la télécommande 9387602302-02_OM.indb 39387602302-02_OM.indb 3 24/11/2022 09:53:5324/11/2022 09:53:53Fr-4 Pour le mode Puissant ........... Consultez la page 7. Permet d’activer ou de désactiver le mode Puissant. Pour les réglages du ux d’air ... Consultez la page 5. Commande la vitesse du ventilateur. Permet de régler le mode Oscillation automatique. Règle la direction du ux d’air gauche/droite. Permet de contrôler la direction du ux d’air haut/bas. Pour les Fonctionnements par minuterie ...Consultez la page 6. Permet d’activer ou de désactiver la minuterie Hebdomadaire. Permet d’activer ou de désactiver la minuterie Marche, la minuterie Arrêt ou la minuterie à programmation. Permet d’activer ou de désactiver la minuterie de mise en veille. Permet de commencer le réglage de la minuterie. Permet d’envoyer le réglage de l’horloge ou de la minuterie à l’unité intérieure. En appuyant dessus, passe en mode de réglage du réseau local sans l. (Reportez- vous à page 11.) Permet de faire parvenir le réglage de l’horloge ou de la minuterie vers l’étape suivante. Permet de faire revenir le réglage de l’horloge ou de la minuterie vers l’étape précédente. En appuyant dessus, active ou désactive le contrôle du réseau local sans l. (Reportez- vous à page 12.) Permet d’ajuster la valeur des réglages de l’horloge ou de la minuterie. Permet de commencer le réglage de l’horloge. Après avoir remplacé les piles Appuyez sur cette touche comme indiqué dans la gure suivante. Utilisez la pointe d’un stylo bille ou un autre objet de petite taille. RESET ATTENTION

• Pour éviter tout dysfonctionnement ou dommage de la télécommande : - Placez la télécommande à l'abri des rayons directs du soleil ou d'une chaleur excessive. - Retirez les piles si l'appareil n'est pas utilisé pendant une longue période.

• Des obstacles tels qu'un rideau ou une paroi entre la télécommande et l'unité intérieure peuvent a󰀨ecter la transmission du signal.

• Ne donnez pas de chocs violents à la télécommande.

• Ne versez pas d'eau sur la télécommande. Pour le mode Économie d’énergie ...Consultez la page 7. Permet d’activer ou de désactiver le mode Économie. Pour le Fonctionnement silencieux de l'unité extérieure .................................Consultez la page 8. Permet d’activer ou de désactiver le Fonctionnement silencieux de l'unité extérieure. Pour le mode Chau󰀨age 10 °C ...Consultez la page 8. Permet d’activer le mode Chau󰀨age 10 °C. 9387602302-02_OM.indb 49387602302-02_OM.indb 4 24/11/2022 09:53:5524/11/2022 09:53:55Fr-5

5. RÉGLAGES DU FLUX D’AIR

5.1. Réglage de la vitesse du ventilateur

Appuyez sur pour contrôler la vitesse du ventilateur. La vitesse du ventilateur change comme suit.(Auto) (Fort) (Moy) (Bas) (Silencieux)Lorsque est sélectionné, la vitesse du ventilateur dépend des conditions d’utilisation.Réglez la vitesse du ventilateur sur Fort an d’augmenter l’e󰀨et de ltrage de l’air. 5.2. Réglage de direction du ux d'air Pour des détails sur les plages du ux d’air, consultez « Plage de la direction du ux d'air ».

Réglage de la direction du ux d’air haut/bas

Appuyez sur pour régler la direction du ux d’air haut/bas.

Réglage de la direction du ux d’air gauche/droite

Appuyez sur pour régler la direction du ux d’air gauche/droite.

Réglage du mode Oscillation

Appuyez sur pour sélectionner le mode Oscillation. Le mode de fonctionnement change comme suit. Haut/bas Gauche/droite Haut/bas/gauche/droite Arrêt du mode oscillationREMARQUES : La fonction Oscillation peut cesser temporairement lorsque le ventilateur de l'unité intérieure tourne à très faible vitesse ou est à l'arrêt.

3 étapes pour lancer le fonctionnement

lancer ou arrêter le fonctionnement.

pour sélectionner le mode de fonctionnement. Le mode de fonctionnement se change comme suit. AUTO COOL DRY FAN HEAT (AUTOMATIQUE) (REFROIDISSEMENT) (DÉSHUMIDIFICATION) (VENTILATION) (CHAUFFAGE)

pour régler la température souhaitée. La température change par incréments de 0,5 °C.Plage de conguration de la températureAuto/Refroidissement/Déshumidication18,0 - 30,0 °CChau󰀨age 16,0 - 30,0 °CREMARQUES :• En mode Refroidissement, il se peut que le ventilateur de l’unité intérieure s’arrête de temps à autre an d’e󰀨ectuer une commande du ventilateur pour les économies d’énergie rendues possibles par l’arrêt de la rotation du ventilateur de l’unité intérieure lorsque l’unité extérieure est arrêtée. Cette fonction est activée avec le réglage initial. Pour désactiver cette fonction, reportez-vous à la section «7.2. Contrôle du ventilateur pour les économies d’énergie»

• En mode Refroidissement ou Déshumidication, réglez la température sur une valeur inférieure à la température actuelle de la pièce.• En mode Chau󰀨age, - réglez la température sur une valeur supérieure à la température actuelle de la pièce. - au début du fonctionnement, le ventilateur de l’unité intérieure tourne à très faible vitesse pendant 3 à 5 minutes. - le dégivrage automatique prend la priorité sur le mode Chau󰀨age chaque fois que cela est nécessaire.
• En mode Ventilateur, la commande de température n'est pas disponible.

Changement d’unité de température

jusqu’à ce que l’horloge s’a󰀩che.

appuyé pendant plus de 5 secondes. L’unité de température actuellement sélectionnée s’a󰀩chera. (Conguration d’usine : °C)

pour changer l’unité de température. (°C

pour terminer le réglage. Si vous n’appuyez pas sur la touche pendant 30 secondes, l’unité de température a󰀩chée sera conservée. 3.3. Insérer les piles Type de piles : R03/LR03/AAA x 2

1 Tirez le couvercle dans la direction de la flèche et ouvrez-le jusqu'à ce qu'il soit coincé. 2 Retirez le couvercle.

Retournez la télécommande et poussez l’arrière du couvercle et retirez les pinces en recourbant le couvercle.

Tirez dans la direction de la flèche tout en recourbant le couvercle.

Insérez les piles comme indiqué dans la figure ci-dessus. 4 Appuyez sur «RESET (Réinitialiser)» comme indiqué sur la figure ci-dessus. Utilisez la pointe d’un stylo à bille ou tout autre petit objet. 5 Appuyez sur pour commencer à régler le jour de la semaine et l’horloge. 6 Appuyez sur

pour régler le jour de la semaine (Lundi à Dimanche).

Appuyez sur pour continuer. 8 Appuyez sur

pour régler l’horloge. Appuyez sur les boutons pour modier l’horloge par incrément d’une minute. Maintenez enfoncés les boutons pour modier l’horloge par incrément de 10 minutes. * Pour commuter l’indicateur d’heure (12 heures 24 heures), appuyez sur

Pour terminer le réglage, appuyez sur

Tenez vous près de l’unité intérieure. Si vous appuyez de loin sur le bouton, les réglages risquent de ne pas être envoyés correctement.

Installez et fermez le couvercle. REMARQUES :• Utilisez uniquement le type de piles spécié.

• N'utilisez pas di󰀨érents types de piles et ne mélangez pas piles neuves et piles usagées.
• Les piles peuvent être utilisées pendant 1 an environ avec une utilisation ordinaire.
• Si la portée de la télécommande diminue sensiblement, remplacez les piles et appuyez sur en suivant les indications de la gure ci-dessus. 9387602302-02_OM.indb 59387602302-02_OM.indb 5 24/11/2022 09:53:5524/11/2022 09:53:55Fr-6 6.1. Minuterie hebdomadaire

1. Sélectionnez Minuterie hebdomadaire à l’étape 2 de

« Procédure de réglage de la minuterie ».

pour sélectionner le numéro de programme et le jour de la semaine. Le numéro de programme (1~4) et le jour de la semaine sélectionnés se mettent à clignoter. Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche

pour choisir le fonctionnement par minuterie.

• Lorsque vous avez choisir « Sans minuterie » à l’étape 4, l’a󰀩 che du réglage revient à l’étape 1.

régler la minuterie Marche ou la minuterie Arrêt.

• Lorsque vous avez choisir « Minuterie Arrêt » à l’étape 4, l’a󰀩 che du réglage revient à l’étape 1.

pour régler la température. Plage de con guration de la température En mode Auto, Refroidissement ou Déshumidi cation : 18,0-30,0 °C *Même si vous réglez sur 10, 16,0-17,5 °C, le climatiseur fonctionnera à 18,0 °C. Mode Chau󰀨 age : 10 ou 16,0-30,0 °C

L’a󰀩 chage du réglage revient à l’étape 1.

10. Pour terminer le réglage, appuyez sur

Tenez vous près de l’unité intérieure. REMARQUES : L’indicateur [ ] sur l’unité intérieure ne s’allume même si le réglage est terminé.

• Si vous souhaitez revenir à l’étape précédente, appuyez sur

• Pour véri er le programme, utilisez

pour naviguer dans les réglages de la minuterie Hebdomadaire à l’étape 1. Pour nir la véri cation, appuyez sur

• Pour désactiver la minuterie Hebdomadaire, appuyez sur pendant que est indiqué sur l’a󰀩 chage de la télécommande. L’indicateur disparaitra. REMARQUES :

• Les modes de fonctionnement seront les mêmes que ceux au moment du dernier arrêt de l'appareil, ainsi le type de fonctionnement Refroidissement → Chau󰀨 age → Refroidissement

• Chau󰀨 age ne peut pas être automatiquement réglé.

• Si vous réglez la minuterie Marche et la minuterie Arrêt simultanément, le climatiseur activera la minuterie Marche.

• Si deux minuteries Marche sont réglées simultanément; le climatiseur les activera dans l'ordre du numéro du programme.

• Vous ne pouvez pas utiliser la minuterie Hebdomadaire en même temps que les autres minuteries. Si vous utilisez la minuterie Marche/Arrêt, la Minuterie à programmation, ou la minuterie de Mise en veille lorsque la minuterie Hebdomadaire fonctionne, la minuterie Hebdomadaire sera désactivée. En pareil cas, activez la minuterie Hebdomadaire une fois l’autre minuterie terminée.

• Si la télécommande laire (en option) est connectée, cette fonction est restreinte. Jour de la semaine Numéro du programme (Sans minuterie) (Minuterie Marche) (Minuterie Arrêt)

REMARQUES : Lorsque l’indicateur [ ] sur l’unité intérieure clignote, réglez à nouveau l’horloge et la minuterie. Ce clignotement indique que l’horloge interne connait une défaillance à cause d’une coupure de courant. (Reportez-vous à page 10.)

Procédure de réglage de la minuterie Avant de régler la minuterie, veuillez ajuster l’horloge. (Consultez « préparation de la télécommande ».)

sur l’a󰀩 chage de la télécommande se met à clignoter.

pour choisir le fonctionnement par minuterie. Le fonctionnement par minuterie changera comme suit :

Minuterie hebdomadaire Vous permet de régler des programmes de fonctionnement pour 4 réglages maximum pour chaque jour de la semaine. Minuterie Marche Lance l’opération à l’heure que vous souhaitez. Minuterie Arrêt Arrête le fonctionnement à l’heure que vous souhaitez. Minuterie à programmation Fonctionne comme la combinaison de la minuterie Marche et de la minuterie Arrêt. Minuterie de mise en veille Vous aide à dormir confortablement en modérant le fonctionnement du climatiseur progressivement.

4. Con gurez chaque fonctionnement par minuterie.

Pour des détails, consultez les instructions suivantes de chaque réglage de la minuterie.

5. Pour terminer le réglage de la minuterie, appuyez sur

Tenez vous près de l’unité intérieure.

• Appuyez à nouveau sur pour annuler le réglage de la minuterie durant la procédure.

Plage de la direction du ux d'air Direction du ux d’air haut/bas

Fonctionnement Oscillant avec Refroidissement ; Déshumidi cation

Chau󰀨 age 3 6 Ventilateur * 1 4 ou 3 6

• La plage du fonctionnement Oscillant dépend de la direction du ux d’air réglé avant le fonctionnement Oscillant. REMARQUES :

• N’ajustez pas les volets de direction du ux d’air manuellement.

• En mode Auto ou Chau󰀨 age, la direction du ux d’air reste en position 1 pendant un moment au début de l’opération.

• En mode Refroidissement ou Déshumidi cation, la position 1-3 est recommandée pour empêcher tout écoulement de condensation pouvant provoquer des dommages matériels. Si la position 4-6 est maintenue pendant 30 minutes ou plus dans ces modes, la direction du ux d’air repasse automatiquement en position 3.

• Lors de l’utilisation de l’appli mobile (commande de réseau local sans l en option nécessaire), le ux d’air haut/bas peut être sélectionné parmi 4 positions. Direction du ux d’air gauche/droite

Fonctionnement Oscillant avec

REMARQUES : En mode Auto, vous ne pouvez pas modi er la direction du ux d’air pendant un moment à partir du début de l’opération. 9387602302-02_OM.indb 69387602302-02_OM.indb 6 24/11/2022 09:53:5624/11/2022 09:53:56Fr-7

7. MODES ÉCONOMIE D'ÉNERGIE

7.1. Mode Économie Il permet d'économiser davantage d'électricité que les autres modes de fonctionnement en changeant la température congurée sur un réglage modéré.

Appuyez sur pour activer/désactiver le mode Économie. L’indicateur [ ] sur l'unité intérieure s'allumera.Mode de fonctionnementTempérature de la pièceRefroidissement/DéshumidicationQuelques degrés de plus que la température conguréeChau󰀨ageQuelques degrés de moins que la température conguréeREMARQUES :• En mode Refroidissement, Chau󰀨age ou Déshumidication, ce mode utilise une puissance maximum d'environ 70% de celle des modes usuels.• Ce mode n'est pas utilisable lorsque le contrôle de la température s'e󰀨ectue en mode Auto. 7.2. Contrôle du ventilateur pour les économies d’énergie En mode Refroidissement, lorsque la température ambiante atteint la température congurée, le ventilateur de l’unité intérieure tourne de façon intermittente pour économiser de l’énergie. (Cette fonction est activée au moment de l'achat.) Pour modier le réglage, utilisez les étapes suivantes ;

jusqu’à ce que l’horloge s’a󰀩che sur l’a󰀩chage de la télécommande.

appuyé pendant plus de 5 secondes. L'état de la commande du ventilateur ( ) actuel s'a󰀩che.

pour commuter entre activé ( ) ou désactivé ( ).

pour envoyer le réglage vers l’unité intérieure. L'a󰀩chage retourne à l'écran d'origine.REMARQUES : Si vous n’appuyez sur aucun bouton pendant 30 secondes après l’a󰀩chage de , s’éteindra. Dans ce cas, recommencez le réglage à partir de l’étape 2.

8.1. Mode Puissant En mode Puissant, le climatiseur fonctionne à la puissance maximale avec un ux d'air puissant pour rafraîchir ou réchau󰀨er rapidement la pièce.REMARQUES : Cette fonction ne peut pas être utilisée avec une connexion multi-split.

Appuyez sur pour activer/désactiver le mode Puissant. Une fois activé, l'unité intérieure émet alors 2 bips courts.Une fois désactivé, l'unité intérieure émet alors 1 bips courts.Le mode Puissant est automatiquement activé dans les situations suivantes :• Le mode Puissant fonctionne pendant une certaine durée et la température atteint la température congurée en mode Refroidissement, Déshumidication, ou Chau󰀨age.• 20 minutes après le démarrage du mode Puissant.REMARQUES :• La direction du ux d'air et la vitesse du ventilateur sont commandées automatiquement.• Le mode Puissant est incompatible avec le fonctionnement en mode Économiquee.• Le mode Puissant est prioritaire sur les modes suivants. Si les modes suivants sont réglés, ils démarreront une fois que le mode Puissant sera terminé. - Fonctionnement silencieux de l'unité extérieure• Si la télécommande laire (en option) est connectée, cette fonction est restreinte.

Exemples de minuterie Hebdomadaire Exemple 1 7:00 9:00 11:00 17:00 23:00 Lundi à vendrediProgramme Programme Programme Programme Marche Arrêt Marche Arrêt26 °C 28 °CRéveil Départ au travailRetour à la maisonCoucherSamedi(Pas de réglages de minuterie)DimancheProgramme Programme Programme Programme Arrêt Arrêt Arrêt Arrêt(Marche) (Marche) (Marche) (Marche) Exemple 2 : Vous pouvez spécier les réglages de température à l’aide de la minuterie Marche dans la minuterie Hebdomadaire. 7:00 9:00 17:00 23:00 Programme 1 Programme 2 Programme 3 Programme 4 Marche Marche Marche Marche28 °C 26 °C 27 °C 28 °C 6.2. Minuterie Marche ou minuterie Arrêt

1. Sélectionnez la minuterie Marche ou minuterie Arrêt à l’étape

2 de la « Procédure de réglage de la minuterie ».

régler la minuterie Marche ou la minuterie Arrêt. Pression courte sur le bouton : L’heure change par incrément de +5/-5 minutes.En appuyant sur le bouton: L’heure change par incrément de +10/-10 minutes.• Pour désactiver la minuterie Marche/Arrêt, appuyez sur pendant que est indiqué sur l’a󰀩chage de la télécommande. L’indicateur disparaitra. 6.3. Minuterie à programmation

1. Réglez la minuterie Marche ou la minuterie Arrêt. (Reportez-

vous à « 6.2. Minuterie Marche ou minuterie Arrêt »).

2. Sélectionnez Minuterie à programmation à l’étape 2 de

« Procédure de réglage de la minuterie ». La minuterie dont l’heure de réglage est plus proche de l’heure actuelle, fonctionne en premier.L’ordre du fonctionnement par minuterie est a󰀩ché comme suit :Minuterie Indicateur sur l'a󰀩chage de la télécommandeMinuterie Marche→ArrêtMinuterie Arrêt→MarcheREMARQUES : Vous pouvez congurer la minuterie à Programmation uniquement pour une période de 24 heures. 6.4. Minuterie de mise en veille

1. Sélectionnez Minuterie de mise en veille à l’étape 2 de

« Procédure de réglage de la minuterie ».

pour congurer l’heure jusqu’à ce que l’opération s’arrête. À chaque pression sur le bouton, l'heure change comme suit :

30M heures(30 min.)• Pour désactiver la minuterie de mise en veille, appuyez sur pendant que est indiqué sur l’a󰀩chage de la télécommande. L’indicateur disparaitra.Pendant le fonctionnement de la minuterie de mise en veille, la température de réglage change comme indiqué dans la gure suivante.En mode Chau󰀨ageTempérature congurée Heure réglée 1 heure Heure réglée 1 heure 1,5 heure 30 min. 1 °C 2 °C 3 °C 4 °C 2 °C 1 °C En mode Refroidissement ou DéshumidicationUne fois le temps déni écoulé, le climatiseur s'éteint complètement. 9387602302-02_OM.indb 79387602302-02_OM.indb 7 24/11/2022 09:53:5724/11/2022 09:53:57Fr-8

• Pour modier le code personnalisé du climatiseur, contactez un technicien de service agréé (initialement réglé sur A).• Si vous n’appuyez sur aucune touche dans les 30 secondes qui suivent l’a󰀩chage du code personnalisé, l’a󰀩chage revient à l’a󰀩chage de l’horloge initial. Dans ce cas, recommencez le réglage à partir de l’étape 2.• Selon la télécommande, le code personnalisé peut revenir à A lorsque les piles sont remplacées. En pareil cas, réinitialisez le code personnalisé si nécessaire. Si vous ignorez le code personnalisé du climatiseur, essayez chacun des codes personnalisés jusqu’à ce que vous trouviez celui permettant de faire fonctionner le climatiseur.

10. NETTOYAGE ET ENTRETIEN

• Avant de nettoyer ce produit, mettez-le hors tension et débranchez toute les sources d'alimentation.

• Avant de démarrer l'appareil, vériez que la grille d'admission a été correctement fermée. Si la grille d'admission n'est pas correctement fermée, cela risque d'a󰀨ecter le bon fonctionnement ou les performances du climatiseur.

• Si le nettoyage du ltre implique des travaux dans un endroit en hauteur, veuillez contacter un technicien de service agréé.

• Ne touchez pas aux ailettes en aluminium de l’échangeur thermique intégré à l'unité intérieure an d’éviter toute blessure lors de l’installation ou de l’entretien de l’appareil.

• Ne projetez pas de laques ou d'insecticides liquides sur le corps de l'unité intérieure.

• Ne vous tenez pas sur des surfaces glissantes, irrégulières ou instables lorsque vous maintenez l'unité. Filtres d'épuration d'air(Filtre pomme catéchine,ltre désodorisant à ions)Grille d’admissionFiltres à airCorps de l’unité intérieureLa fréquence de nettoyage est indiquée dans le tableau suivant. Que faire Fréquence Corps de l’unité intérieure Nettoyage Si vous remarquezFiltre à air Nettoyage Toutes les 2 semainesFiltre pomme-catéchine (UTR-FA16)RemplacementTous les 3 mois(Blanc)Filtre désodorisant à ions (UTR-FA16-2)Nettoyage Tous les 3 mois(Bleu clair)RemplacementTous les 3 ans* Les Filtres d'épuration d'air sont vendus séparément. Lors de leur remplacement, veuillez contacter le magasin où vous les avez acheté. Nettoyage du corps de l’unité intérieure REMARQUES :• Ne pas utiliser d'eau à une température supérieure à 40 °C.• Ne pas utiliser de produits de nettoyage, de solvants volatils tels que le benzène ou un diluant.

1. Nettoyez délicatement le corps de l’unité intérieure avec un

tissu doux humidié avec de l’eau chaude.

2. Nettoyez délicatement le corps de l’unité intérieure avec un

tissu doux et sec. 8.2. Fonctionnement silencieux de l'unité extérieure Le fonctionnement silencieux de l'unité extérieure diminue le bruit de l’unité extérieure. Durant ce mode, le nombre de rotation du compresseur diminue et le ventilateur pivote lentement.REMARQUES : Cette fonction ne peut pas être utilisée avec une connexion multi-split.

Appuyez sur pour activer ou désactiver le Fonctionnement silencieux de l'unité extérieure. sur la télécommande apparait, lorsque le fonctionnement silencieux de l'unité extérieure est activé.Le réglage est préservé même si le climatiseur est éteint.REMARQUES : • Cette opération ne peut pas être e󰀨ectuée simultanément avec le mode Ventilateur, le mode Déshumidication et le mode Puissant.• Si la télécommande laire (en option) est connectée, cette fonction est restreinte. 8.3. Mode chau󰀨age 10 °C Le mode Chau󰀨age 10 °C maintient la température ambiante à 10 °C pour éviter que la température ambiante ne baisse trop.

Appuyez sur activer le mode chau󰀨age 10 °C. L’unité émet un signal sonore court et l’indicateur [ ] sur l’unité intérieure s’allume.

Appuyez sur pour éteindre le climatiseur. L’indicateur [ ] s’éteint.REMARQUES :• Durant le mode Chau󰀨age 10 °C, seul ement et sont valides.• Ce mode ne démarre pas si la température ambiante est trop élevée.• Si la télécommande laire (en option) est connectée, cette fonction est restreinte.

9. RÉGLAGES AU MOMENT DE

L’INSTALLATION 9.1. Réglage du code personnalisé de télécommande En réglant le code personnalisé de l’unité intérieure et de la télécommande, vous pouvez spécier le climatiseur qui contrôle la télécommande.Lorsque deux climatiseurs ou plus se trouvent dans la pièce et que vous souhaitez les utiliser séparément, réglez le code personnalisé (4 sélections possibles).REMARQUES : Si les codes personnalisés de l’unité intérieure et de la télécommande sont di󰀨érents, l’unité intérieure ne peut pas recevoir de signal de la télécommande.Comment sélectionner le code personnalisé de la télécommande

jusqu’à ce que l’horloge s’a󰀩che sur l’a󰀩chage de la télécommande.

appuyé pendant plus de 5 secondes. Le code personnalisé de la télécommande sera a󰀩ché (initialement réglé sur A).

pour modier le code personnalisé entre A ( ) ↔ B

• Faites correspondre le code personnalisé sur l’écran au code personnalisé du climatiseur.

4. Appuyez une nouvelle fois sur

Le code personnalisé sera conguré. L’a󰀩chage retournera à l’a󰀩chage de l’horloge. 9387602302-02_OM.indb 89387602302-02_OM.indb 8 24/11/2022 09:53:5824/11/2022 09:53:58Fr-9

8. Installez les supports de ltre d'épuration d'air sur les ltres

à air. Engagez les 4 crochets à l’arrière du support de ltre d’épuration d’air avec le loquet aux deux extrémités du ltre à air.

• Faites attention à ce que le ltre d’épuration d’air ne dépasse pas du support. Loquet (4 emplacements à l'arrière) Crochet (4 emplacements) REMARQUES : Faites attention à ce que le ltre d’épuration d’air ne dépasse pas du support.

9. Remplacez les ltres à air et fermez la grille d'admission.

Consultez les étapes 4 ~ 5 de « Nettoyage du ltre à air ». Remplacement du ltre désodorisant à ions

1. Retirez les ltres à air. Consultez les étapes 1 ~ 2 de

« Nettoyage du ltre à air ».

2. Retirez le ltre désodorisant à ions du support de ltre

3. Installez le nouveau ltre désodorisant à ions.

Retrait et installation de la grille d'admission

Retrait de la grille d'admission

1. Ouvrez la grille d'admission.

2. Tout en poussant doucement les arbres de montage gauche

et droit vers l'extérieur, tirez sur la grille d'admission.

Installation de la grille d'admission

1. Tout en maintenant la grille d’admission horizontalement,

insérez les axes de montage gauche et droit dans les paliers à chapeau situés dans le haut du panneau avant. Insérez l’axe jusqu’à ce qu'il se ferme d'un coup sec pour verrouiller chaque axe correctement.

2. Fermez la grille d'admission.

3. Appuyez sur la grille d'admission à 4 endroits pour la fermer

complètement. Nettoyage du ltre à air

1. Ouvrez la grille d'admission.

2. Retirez les ltres à air.

Soulevez la poignée des ltres à air, déconnectez les deux attaches inférieures, et e󰀨ectuez le retrait. Poignée du ltre à air Attaches (2 emplacements)

3. Enlevez la poussière de l’une des deux façons suivantes.

• Nettoyage à l’aspirateur.

• Lavage avec du détergent doux et de l'eau chaude. Après le lavage, faites sécher entièrement les ltres à air à l’ombre.

4. Remplacez les ltres à air.

Alignez les côtés du ltre à air avec le panneau, et poussez jusqu’en butée. Assurez-vous que les deux attaches intérieures se retrouvent correctement dans leur orice dans l’unité intérieure.

5. Fermez la grille d'admission.

Appuyez sur la grille d'admission à 4 endroits pour la fermer complètement. REMARQUES : Si de la saleté s’accumule sur le ltre à air, cela réduit le ux d’air, l’e󰀩cacité de fonctionnement diminue et le bruit augmente. Nettoyage du Filtre désodorisant à ions et remplacement du Filtre pomme-catéchine

1. Retirez les ltres d'épuration d'air. Consultez les étapes 1 ~

2 de « Nettoyage du ltre à air ».

2. Retirez les ltres d'épuration d'air du ltre à air du support de

ltre d'épuration d'air. Filtre d'épuration d'air Support de ltre d'épuration d'air

3. Passez le ltre désodorisant à ions sous de l'eau chaude à

haute pression jusqu'à ce que la surface des ltres soient recouvertes d'eau.

4. Lavez le ltre désodorisant à ions avec un détergent diluant

neutre. Ne le frottez pas, cela diminuerait l’e󰀨et désodorisant.

5. Rincez le ltre désodorisant à ions avec beaucoup d’eau.

6. Séchez le ltre désodorisant à ions à l’ombre.

7. Placez les ltres d’épuration d’air neufs ou lavés dans les

supports de ltre d’épuration d’air. REMARQUES : Utilisez le ltre pomme-catéchine dès que possible après ouverture de l’emballage. L'e󰀨et de purication de l'air diminue quand les ltres sont laissés dans le paquet ouvert. 9387602302-02_OM.indb 99387602302-02_OM.indb 9 24/11/2022 09:53:5824/11/2022 09:53:58Fr-10 Après une longue période d'inutilisation de l'unité Si vous n'avez pas utilisé l'unité intérieure pendant 1 mois ou plus, faites-la fonctionner en mode Ventilateur pendant une demi-journée pour sécher les pièces internes à fond avant de passer en fonctionnement normal. Contrôle supplémentaire Après une longue période d'utilisation, la poussière accumulée à l'intérieur de l'unité intérieure peut réduire les performances même si vous avez e󰀨ectué une bonne maintenance.En pareil cas, il est recommandé de faire contrôler l'appareil.Pour plus d'informations, adressez-vous à un service de maintenance agréé. Réinitialisation de l’indicateur de ltre (réglage spécial) Cette fonction doit être utilisée correctement lors de l'installation. Veuillez contacter un technicien de service agréé pour pouvoir utiliser cette fonction.

Nettoyez le ltre à air si le voyant lumineux indique ce qui suit : Voyant indicateur Séquence de clignotement

Clignote 3 fois, à intervalles de 21 secondesAprès le nettoyage, réinitialisez l’indicateur de ltre en appuyant sur l’unité intérieure pendant 2 secondes ou moins.

Performance de chau󰀨age Ce climatiseur fonctionne sur le principe de la pompe à chaleur, absorbant la chaleur de l'air extérieur et transférant la chaleur à l'unité intérieure. En conséquence, la performance de fonctionnement est réduite lorsque la température extérieure chute.Si vous estimez que la performance de chau󰀨age est insu󰀩sante, nous vous recommandons d'utiliser ce climatiseur conjointement à d'autres types d'appareils de chau󰀨age.

Dégivrage automatique Lorsque la température extérieure est très basse et l'humidité élevée, du givre peut se former sur l'unité extérieure pendant le chau󰀨age et réduire les performances de l'appareil. An d'assurer une protection contre le gel, ce climatiseur est doté d'une fonction de dégivrage automatique commandée par un micro-ordinateur. En cas de formation de givre, le climatiseur s'arrête temporairement et le circuit de dégivrage se met brièvement en marche (15 minutes maximum).L’indicateur [ ] sur l'unité intérieure clignote durant cette opération. Si du givre se forme sur l'unité extérieure après un fonctionnement en mode Chau󰀨age, l'unité extérieure s'arrête automatiquement après avoir fonctionné quelques minutes. Le Dégivrage automatique démarre ensuite.

Fonction de redémarrage automatique En cas d'interruption d'alimentation électrique, par exemple une coupure de courant, le climatiseur s'arrête. Mais il redémarre automatiquement et reprend son fonctionnement lorsque l'alimentation est rétablie.Si une interruption de l'alimentation se produit après que la minuterie a été réglée, le compte à rebours de la minuterie est réinitialisé. Lorsque l'alimentation est rétablie, l’indicateur [ ] de l'unité intérieure clignote pour indiquer qu'un problème de minuterie a été enregistré. En pareil cas, réinitialisez les réglages de l’horloge et de la minuterie.

Dysfonctionnements provoqués par d'autres appareils électriques L'utilisation d'autres appareils électriques tels qu'un rasoir électrique ou un émetteur radio sans l à proximité du climatiseur peut provoquer un dysfonctionnement de ce dernier. En cas de dysfonctionnement de ce type, coupez le disjoncteur. Remettez-le ensuite en circuit et redémarrez le climatiseur à l'aide de la télécommande.

Plage d’humidité et température de l’unité intérieure Les plages de températures et d’humidité autorisées sont les suivantes :Température à l’intérieurRefroidissement/Déshumidication [°C] 18 à 32Chau󰀨age [°C] 16 à 30Humidité intérieure [%] 80 ou moins * *1) Si le climatiseur est utilisée pendant plusieurs heures sans interruption, de l’eau risque de se condenser sur la surface et de s’écouler.• Si l’unité est utilisée à des températures en dehors de la plage autorisée, le climatiseur risque de s’arrêter en raison de l’activation du circuit de protection automatique.• En fonction des conditions d’utilisation, l’échangeur de chaleur risque de geler, provoquant des fuites d’eau ou d’autres dommages (en modes Refroidissement ou Déshumidication).

• N’utilisez pas le climatiseur dans un autre but que refroidir/déshumidier, chau󰀨er ou ventiler la pièce.• Pour les plages de températures et d’humidité autorisées pour l’unité extérieure, consultez le manuel d'installation de l’unité extérieure.

12. PIÈCES EN OPTION

12.1. Télécommande laire La télécommande laire en option peut être utilisée. Vous pouvez utiliser la télécommande laire et celle sans l simultanément.Cependant, certaines fonctions de la télécommande sans l sont restreintes. Si vous dénissez les fonctions restreintes, un bip retentira, les indicateurs [ ], [ ], [ ], et [ ] placés sur l’unité intérieure clignoteront.<Fonctions restreintes pour la télécommande sans l>En cas d’utilisation avec la télécommande laire (à 2 ls)• Mode minuterie Hebdomadaire• Mode Puissant• Fonctionnement silencieux de l'unité extérieure• Mode chau󰀨age 10 °CVous pouvez utiliser la télécommande laire et la commande de réseau local sans l (en option). Cependant certaines opérations de l’appli mobile sont restreintes.Contrôle de groupeUne télécommande peut commander jusqu’à 16 climatiseurs. Tous les climatiseurs fonctionneront selon les mêmes réglages.Il n’est pas possible d’utiliser simultanément le contrôle de groupe et la commande de réseau local sans l. 12.2. Commande de réseau local sans l Pour utiliser la commande de réseau local sans l, l’adaptateur WLAN et l’application mobile sont nécessaires. Pour savoir comment utiliser l’appli mobile, veuillez consulter le mode d’emploi de cette dernière. Notez le SSID et le code PIN dans le tableau suivant.MAC: SSID :AP-WF-PIN: Etiquette de réseau local sans lPort de connexionInformations sur l'adaptateur WLAN SSID PIN Google Play est une marque commerciale déposée de Google LLC.App Store est une marque de service de Apple Inc., enregistrée aux États-Unis et dans d'autres pays. 9387602302-02_OM.indb 109387602302-02_OM.indb 10 24/11/2022 09:53:5824/11/2022 09:53:58Fr-11 4ème étape Enregistrement du climatiseur (jumelage de l’adaptateur de réseau local sans l) REMARQUES :

• Avant de commencer ce réglage, reconnectez l'alimentation du climatiseur et attendez 60 secondes ou plus.

• Véri ez que le téléphone intelligent ou la tablette électronique est relié au point d’accès auquel vous connectez le climatiseur. Ce paramètre ne fonctionnera pas s’il n’est pas connecté au même point d’accès.

• Pour commander 2 climatiseurs ou plus avec le même téléphone intelligent ou la même tablette électronique, répétez le paramétrage du mode choisi.

Enregistrez le climatiseur en suivant les instructions sur l’appli mobile. Ce mode d’emploi décrit uniquement la procédure de réglage de la télécommande. Quand l'enregistrement est terminé, l’indicateur [ ] sur l'unité intérieure s'allumera. <Connexion manuelle> Procédure de réglage de la télécommande REMARQUES : Si vous n’appuyez sur aucune touche de la télécommande pendant 60 secondes, l’a󰀩 chage de la télécommande revient à l’écran d’origine.

sur la télécommande jusqu’à ce que seule l’horloge s’a󰀩 che sur l’a󰀩 chage de la télécommande.

sur la télécommande pendant plus de 5 secondes. apparait sur l'a󰀩 chage de la télécommande.

L’unité interieure passe en mode Connexion manuelle et l’indicateur [ ] sur l’unité intérieure va clignoter. REMARQUES : Si l’enregistrement ne se termine pas dans quelques minutes, le mode Connexion manuelle est annulé et l’indicateur [ ] s’éteint. Dans ce cas, veuillez répéter le réglage de la télécommande. <Connexion simple> Procédure de réglage de la télécommande : REMARQUES : Si vous n’appuyez sur aucune touche de la télécommande pendant 60 secondes, l’a󰀩 chage de la télécommande revient à l’écran d’origine.

sur la télécommande jusqu’à ce que seule l’horloge s’a󰀩 che sur l’a󰀩 chage de la télécommande.

sur la télécommande pendant plus de 5 secondes. apparait sur l'a󰀩 chage de la télécommande.

L’unité intérieure passe en mode Connexion simple et l’indicateur [

sur l’unité intérieure va clignoter (allumé/éteint = 1sec/1sec). Lorsque l’adaptateur WLAN détecte un point d’accès raccordable, le clignotement ralentit. (allumé/éteint = 2sec/0,5sec). REMARQUES : Si la connexion au point d’accès WLAN n’est pas établie après plusieurs minutes, le mode de connexion facile est annulé et s’éteint. Dans ce cas, veuillez répéter le réglage de la télécommande. Réglage pour utiliser le contrôle LAN sans l 1ère étape Installation du logiciel de l'appli

1. Ouvrez « Google Play » ou « App Store », en fonction du

type de votre smartphone ou de votre tablette.

2. Recherchez « FGLair ».

3. Installez le logiciel de l'appli (appli mobile) en suivant les

instructions à l'écran. 2ème étape Enregistrement de l'utilisateur

1. Ouvrez l'appli mobile installée.

2. Enregistrez l'utilisateur (avec un smartphone ou une

tablette PC) en suivant les instructions de la section Créer un compte de l'application mobile. 3ème étape Installation de l'adaptateur WLAN ATTENTION

• Veillez à couper l'alimentation du climatiseur lors de l'installation ou du retrait de ce produit a n d'éviter tout risque de choc électrique.

• Ne mettez pas vos doigts, bâtons, etc. dans la partie connexion de ce produit et la fente de connexion de l'unité intérieure. Sinon, un choc électrique ou des dommages au produit pourraient survenir.

• Ne vous tenez pas sur une plate-forme instable lors de l'installation ou du retrait de ce produit pour éviterles blessures.

1. Assurez-vous d'éteindre le climatiseur et de débrancher

toute l'alimentation électrique.

2. Ouvrez la grille d'admission.

3. Ouvrez le capot de l'adaptateur WLAN jusqu'à ce qu'il

4. Branchez l'adaptateur WLAN dans la fente de connexion de

l'unité intérieure dans le sens indiqué sur la gure. Côté étiquette

5. Fermez le capot de l’adaptateur WLAN et la grille

d’admission. Pour référence 9387602302-02_OM.indb 119387602302-02_OM.indb 11 24/11/2022 09:53:5924/11/2022 09:53:59Fr-12 Désactivation temporaire du réseau local sans l LAN REMARQUES : Si vous n’appuyez sur aucune touche de la télécommande pendant 60 secondes, l’a󰀩chage de la télécommande revient à l’écran d’origine.

jusqu’à ce que l’horloge s’a󰀩che sur l’a󰀩chage de la télécommande.

sur la télécommande pendant plus de 5 secondes. apparait sur l'a󰀩chage de la télécommande.

en utilisant sur la télécommande. *

Le temoin [ ] sur l'unité intérieure s'allumera.

• Si vous souhaitez réactiver le réseau local sans l, sélectionnez ià l'a 2ème étape. Initialisation (réinitialisation) Initialisez (réinitialisez) ce produit dans les situations suivantes :

• Modication du point d’accès

• Si on jette ce produit

• Si on transfère ce produit a un tiers Annuler l'enregistrement du climatiseur Annulez l'enregistrement du climatiseur à l'aide de l'appli mobile. (Reportez- vous au mode d’emploi de l’appli mobile pour plus de détails.) Initialisation de l'adaptateur WLAN REMARQUES : Si vous n’appuyez sur aucune touche de la télécommande pendant 60 secondes, l’a󰀩chage de la télécommande revient à l’écran d’origine.

jusqu’à ce que l’horloge s’a󰀩che sur l’a󰀩chage de la télécommande.

sur la télécommande pendant plus de 5 secondes. apparait sur l'a󰀩chage de la télécommande.

en utilisant sur la télécommande.

sur l’a󰀩chage de la télécommande se met à clignoter.

Le temoin [ ] sur l'unité intérieure s'éteindra après avoir clignoté rapidement. Pour continuer l'utilisation Si vous ou un tiers souhaitez continuer à utiliser le produit, suivez les procédures décrites dans « Enregistrement du climatiseur (jumelage de l’adaptateur de réseau local sans l) » pour vous reconnecter à un autre point d’accès. REMARQUES : La conguration du réseau local sans l n’est pas possible si le propriétaire précédent n’a pas désinscrit ou initialisé ce produit. Dans ce cas, veuillez contacter votre personnel de service autorisé. 12.3. Climatiseur type multi-split Cet appareil intérieur peut être raccordé à un appareil extérieur de type multi-split. Le climatiseur de type multi-split permet d’utiliser plusieurs appareils intérieurs dans plusieurs endroits. Les appareils intérieurs peuvent être utilisés simultanément, conformément à leur sortie respective. Utilisation simultanée de plusieurs appareils ● Lorsque vous utilisez un climatiseur de type multi-split, les di󰀨érentes unités intérieures peuvent fonctionner simultanément. En revanche, si 2 ou plusieurs unités intérieures du même groupe sont utilisées en même temps, leur e󰀩cacité en matière de chau󰀨age et de refroidissement sera inférieure à leur puissance en cas d’utilisation d’une seule unité. Par conséquent, si vous souhaitez utiliser en même temps plusieurs unités intérieures pour le refroidissement, utilisez-les plutôt la nuit ou à un moment où une puissance moindre est requise. De même, si vous utilisez en même temps plusieurs appareils pour le chau󰀨age, nous vous conseillons, selon les besoins, d’y associer d’autres appareils de chau󰀨age d’appoint. ● Les conditions climatiques et la température extérieure, la conguration des pièces et le nombre de personnes présentes peuvent également faire varier l’e󰀩cacité du fonctionnement. Il est conseillé d’essayer di󰀨érents modèles de fonctionnement pour vérier le niveau de puissance de chau󰀨age et de refroidissement fourni par les appareils et de les utiliser de la manière la mieux adaptée au mode de vie de votre famille. ● Si vous découvrez que 1 ou plusieurs appareils fournissent un niveau de refroidissement ou de chau󰀨age faible pendant le fonctionnement simultané, nous vous recommandons de cesser l’utilisation simultanée de plusieurs appareils. ● Le climatiseur ne peut pas fonctionner dans les modes suivants. Si une commande irréalisable de fonctionnement est envoyée à l’unité intérieure, l’indicateur [ ] s’a󰀩chera placé sur l’unité intérieure cligno- tera (1 seconde oui, 1 seconde non) et l’unité entrera en mode veille. Mode Chau󰀨age et mode Refroidissement (ou mode Déshumidica- tion) Mode Chau󰀨age et mode Ventilateur ● Le climatiseur peut fonctionner dans les modes suivants. Mode Refroidissement et mode Déshumidication Mode Refroidissement et mode Ventilateur Mode Déshumidication et mode Ventilateur ● Le mode de fonctionnement (mode Chauffage ou mode Refroidis- sement (Déshumidification)) de l’unité extérieure est déterminé par le mode de fonctionnement de la première unité intérieure mise en marche. Si l’unité intérieure est démarrée en mode Ventilateur, le mode de fonctionnement de l’unité extérieure ne sera pas déterminé. Par exemple, si une unité intérieure (A) est démarrée en mode Venti- lateur, puis qu’une unité intérieure (B) est utilisée en mode Chau󰀨age, l’unité intérieure (A) démarrera temporairement en mode Ventilateur, mais lorsque l’unité intérieure (B) démarrera en mode de Chau󰀨age, l’indicateur [ ] pour l’unité intérieure (A) commencera à clignoter (1 seconde oui, 1 seconde non) et l’unité passera en mode veille. L’unité intérieure (B) continuera de fonctionner en mode Chau󰀨age. 9387602302-02_OM.indb 129387602302-02_OM.indb 12 24/11/2022 09:53:5924/11/2022 09:53:59Fr-13 Flux d'air faible ou nul. □ La vitesse du ventilateur est-elle réglée sur Silencieux ? ⇒ Pour changer la vitesse du ventilateur, voir page 5. □ Le contrôle du ventilateur de l'unité intérieure pour des écono- mies d'énergie est-il réglé ? En pareil cas, le ventilateur de l’unité intérieure risque de s’arrêter temporairement lors de l’opération de refroidissement. ⇒ Pour annuler la commande du ventilateur pour les économies d’énergie, voir page 7. □ <En mode Chau󰀨age> Venez-vous de lancer l’opération ? En pareil cas, la vitesse du ventilateur reste provisoirement très basse an de permettre le réchau󰀨ement des pièces intérieures de l’unité. □ <En mode Chau󰀨age> La température ambiante est-elle supéri- eure à la température congurée ? En pareil cas,l’unité extérieure s’arrête et le ventilateur de l’unité intérieure tourne très lentement. □ <En mode Chau󰀨age> L’indicateur [ ] clignote-t-il ? En pareil cas, le dégivrage automatique est en fonctionnement. L’unité intérieure s’arrête pendant 15 minutes maximum. (Con- sultez page 10.) □ <En mode Déshumidication>, le ventilateur de l'unité intérieure fonctionne à faible vitesse pour ajuster l'humidité ambiante et peut s'arrêter de temps en temps. □ <En mode Auto> Lors d'une opération de contrôle, le ventilateur tourne à très faible vitesse. Présence de bruit. □ L’unité est-elle en marche ou vient-elle d’être arrêtée ? En pareil cas, un bruit de circulation du réfrigérant peut se faire entendre. Vous risquez de le percevoir particulièrement pendant 2 à 3 minutes après le démarrage. □ Pendant le fonctionnement, percevez-vous un léger grincement ? Ce son est produit par une inme dilatation et contraction du pan- neau avant sous l'e󰀨et des variations de température. □ <En mode Chau󰀨age> Entendez-vous un si󰀪ement ? Il est produit par le Dégivrage automatique. (Consultez page 10.) Odeurs provenant de l'appareil. □ Le climatiseur risque d’absorber di󰀨érentes odeurs provenant des tissus d'ameublement, des meubles ou de la fumée de cigarette. Ces odeurs peuvent être réémises pendant le fonctionnement. Émission de brouillard ou de vapeur par l'appareil. □ <En mode Refroidissement ou Déshumidication>, le climatiseur peut émettre un léger brouillard de condensation provenant du processus de refroidissement rapide. □ <En mode Chau󰀨age> L’indicateur [ ] sur l’unité intérieure clignote-t-il ? En pareil cas, de la vapeur risque de s’échapper de l’unité extéri- eure à cause du dégivrage automatique. (Consultez page 10.) Émission d'eau par l'unité extérieure. □ <En mode Chau󰀨age>, l'unité extérieure peut émettre de l'eau générée par le Dégivrage automatique. (Consultez page 10.) L'unité fonctionne autrement que selon les paramètres de la télécommande. □ Les piles de la télécommande sont-elles épuisées ? ⇒ Remplacez les piles. Retard de fonctionnement après redémarrage. □ L’alimentation électrique a-t-elle été rétablie soudainement ? En pareil cas, le compresseur cessera de fonctionner pendant environ 3 minutes pour éviter que le fusible ne fonde. Arrêtez immédiatement le climatiseur et coupez le disjoncteur dans les cas suivants. Puis contactez service de maintenance agréé.

• Le problème persiste après que vous avez e󰀨ectué ces contrôles ou diagnostics.

• Sur l’unité intérieure, [ ] et [ ] clignotent alors que [ ] clignote rapidement. REMARQUES : Pour un quelconque dépannage en lien avec la commande de réseau local sans l, consultez le manuel de réglage de l’adaptateur de réseau local sans l ou l’appli mobile installée sur votre téléphone intelligent ou votre la tablette PC.

AVERTISSEMENT Dans les cas suivants, arrêtez immédiatement le climatiseur, coupez toute l'alimentation électrique en fermant le coupe-circuit électrique ou en débranchant la prise d'alimentation. Puis, contactez votre distributeur ou un technicien de service agréé. Tant que l'appareil est raccordé à une source électrique, il n'est pas isolé du courant électrique même s'il est éteint.

• L'appareil sent le brûlé ou émet de la fumée

• De l'eau fuit de l'appareil Pas de fonctionnement. □ Y a-t-il eu une panne de courant ? En pareil cas, l’unité redémarre automatiquement une fois le courant rétabli. (Consultez page 10.) □ Le disjoncteur est-il coupé ? ⇒ Mettez le disjoncteur en position Marche. □ Un fusible a-t-il fondu ou le disjoncteur s’est-t-il déclenché ? ⇒ Remplacez le fusible ou réinitialisez le disjoncteur. □ La minuterie est-elle en fonctionnement ? ⇒ Pour vérier ou désactiver le réglage de la minuterie, voir page 6. Faibles performances de refroidissement ou de chau󰀨age. □ L’unité est-elle utilisée dans des conditions en dehors de la plage de température autorisée ? En pareil cas, le climatiseur risque de s’arrêter en raison de l’activation du circuit de protection automatique. □ Le ltre à air est-il sale ? ⇒ Nettoyez le ltre à air. (Consultez page 8.) □ La grille d'admission ou l'orice de sortie de l'unité intérieure sont- ils obstrués ? ⇒ Retirez les obstructions. □ La température ambiante est-elle correctement réglée ? ⇒ Pour changer le réglage de température, voir page 5. □ Une fenêtre ou une porte est-elle restée ouverte ? ⇒ Fermez la fenêtre ou la porte. □ La vitesse du ventilateur est-elle réglée sur Silencieux ? ⇒ Pour changer la vitesse du ventilateur, voir page 5. □ L'appareil est-il réglé sur le mode fonctionnement silencieux de l'unité extérieure ? ⇒ Pour arrêter le fonctionnement silencieux de l'unité extérieure, voir page 8. □ <En mode Refroidissement> La pièce est-elle directement ou fortement exposée au soleil ? ⇒ Fermez les rideaux. □ <En mode Refroidissement> D'autres appareils de chau󰀨age ou des ordinateurs sont-ils utilisés, ou y a-t-il trop de monde dans la pièce ? ⇒ Éteignez l’appareil de chau󰀨age ou les ordinateurs, ou réglez la température sur une valeur inférieure. (Consultez page 5.) 9387602302-02_OM.indb 139387602302-02_OM.indb 13 24/11/2022 09:53:5924/11/2022 09:53:59Fr-14

État des voyants indicateurs : L'instruction concerne le contrôle du réseau local sans l (facultatif). Mode d'éclairage : Éteint, Allumé, Clignote, État quelconque État Causes et solutions Voir page Dégivrage automatique

Veuillez patienter jusqu’à la n du dégivrage (maximum de 15 minutes).

Nettoyez le ltre à air et réinitialisez l'indication du ltre.

A󰀩chage du code d'erreur

Consultez un technicien agréé.

Erreur de réglage de la minuterie à cause du Redémarrage automatique

Réinitialisez l'horloge et les réglages de la minuterie.

Test de fonctionnement (pour le personnel agréé uniquement)

Appuyez sur pour quitter l'essai de fonctionnement.

Le point d’accès n’est pas sous tension.

Vériez si le point d’accès est sous tension. Il est possible que l’adaptateur de réseau local sans l ne soit pas correctement connecté au point d’accès.

Débranchez l'alimentation du climatiseur (via un disjoncteur ou une prise), puis rebranchez-la. Le logiciel de l'adaptateur WLAN est en cours de mise à jour.

Pendant l'enregistrement du climatiseur (connexion de l’adaptateur de réseau local sans l)

(Avec une connexion multi-split) Mode Veille

Vériez le mode de fonctionnement déni des unités intérieures.

Pour le fonctionnement manuel/automatique et la réinitialisation de l'indicateur de ltre Vous pouvez faire fonctionner le climatiseur avec placé sur l'unité intérieure. État Durée de la pression Mode ou fonctionnement En fonction- nement Plus de 3 secondes Arrêt Arrêt en cours 2 secondes ou moins Réinitialisation de l’indicateur de ltre Plus de 3 secondes et moins de 10 secondes Auto (*1) Plus de 10 secondes (Uniquement pour l'entretien.) (*2) Rafraîchissement forcé *1) Le mode de fonctionnement avec une connexion multi-split, suit les autres unités intérieures. *2) Pour arrêter le refroidissement forcé, appuyez sur ce bouton ou sur de la télécommande. (3 fois) (Rapide) (Lent) (Lent) 9387602302-02_OM.indb 149387602302-02_OM.indb 14 24/11/2022 09:54:0024/11/2022 09:54:00
