TFX 420 - Thermomètre Ebro - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Thermomètre numérique Ebro TFX 420 avec affichage LCD, précision de mesure de ±0,5°C, plage de mesure de -50°C à +200°C.
Utilisation	Idéal pour la mesure de la température dans divers environnements, y compris les laboratoires, l'industrie alimentaire et les applications domestiques.
Maintenance et réparation	Nettoyer régulièrement l'appareil avec un chiffon doux. Remplacer les piles lorsque l'affichage devient faible.
Sécurité	Éviter l'exposition à des températures extrêmes et à l'humidité excessive. Ne pas plonger l'appareil dans l'eau.
Informations générales	Garantie de 2 ans, conforme aux normes CE, livré avec un manuel d'utilisation détaillé.

FOIRE AUX QUESTIONS - TFX 420 Ebro

Comment calibrer le thermomètre Ebro TFX 420 ?

Pour calibrer le thermomètre Ebro TFX 420, plongez la sonde dans un bain de glace pendant quelques minutes. Vérifiez que l'affichage indique 0 °C. Si ce n'est pas le cas, référez-vous au manuel d'instructions pour ajuster la calibration.

Pourquoi le thermomètre Ebro TFX 420 ne s'allume pas ?

Assurez-vous que les piles sont correctement insérées et qu'elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment changer les piles du thermomètre Ebro TFX 420 ?

Pour changer les piles, retirez le couvercle du compartiment à piles situé à l'arrière de l'appareil. Remplacez les piles par des neuves en respectant la polarité indiquée.

Le thermomètre Ebro TFX 420 affiche des lectures incohérentes. Que faire ?

Vérifiez que la sonde est propre et correctement insérée dans l'objet à mesurer. Si les lectures restent incohérentes, essayez de recalibrer l'appareil.

Peut-on utiliser le thermomètre Ebro TFX 420 pour mesurer des températures élevées ?

Oui, le thermomètre Ebro TFX 420 est conçu pour mesurer des températures élevées, mais vérifiez la plage de température maximale indiquée dans le manuel pour éviter d'endommager l'appareil.

Comment nettoyer la sonde du thermomètre Ebro TFX 420 ?

Nettoyez la sonde avec de l'eau savonneuse ou un désinfectant adapté. Évitez d'immerger entièrement l'appareil dans l'eau.

Le thermomètre Ebro TFX 420 est-il étanche ?

Le thermomètre Ebro TFX 420 n'est pas entièrement étanche. Évitez de l'exposer à l'eau ou à des liquides pour garantir son bon fonctionnement.

Comment interpréter les résultats de température affichés ?

Les résultats de température sont affichés en degrés Celsius (°C) ou Fahrenheit (°F) selon le paramétrage de l'appareil. Référez-vous au manuel pour changer l'unité de mesure si nécessaire.

MODE D'EMPLOI TFX 420 Ebro

Consignes de sécurité 7

Déballage / pieces livrées 9

Utilisation 11

Activation/désactivation de l'appareil............11

Affichage. 13

Mesurer la temperature. 13

Menu User. 15

Enregistreur de mesures (TFX 420/430) ....23

Changer le sonde 25

Changer la batterie 27

Que faire, quand... 31

Entretien et mise au rebut 33

Nettoyage 33

Elimination 33

Service de calibrage 33

Données techniques 35

Homologations 37

Operation 37

Übersicht

Ce thermomètre de précision est un instrument maniable et étanche alimenté par une pile au lithium échangeable, destinée à de multiples prises de mesures et tâches de contrôle au laboratoire et dans l'industrie.

L'électronique est commandeé par un microprocesseur. Ceci garantit des valeurs exactes et linéaires sur toute la plage de mesures.

Vous pouvez connecter différentes sondes ebro à ce thermomètre TFX 410-1 et TFX 430. Choisissez toujours la sonde la vente adaptée aux conditions techniques de votre prise de mesures. Le TFX 410 est un modele avec une sonde fixe.

Composants de l'appareil TFX 410:

1 Affichage (LCD)
2 Touche ON/OFF
3 La touche est uniquement nécessaire pour le menu User
4 La touche est uniquement nécessaire pour le menu User
5 La touche est uniquement nécessaire pour le menu User
6 Sonde

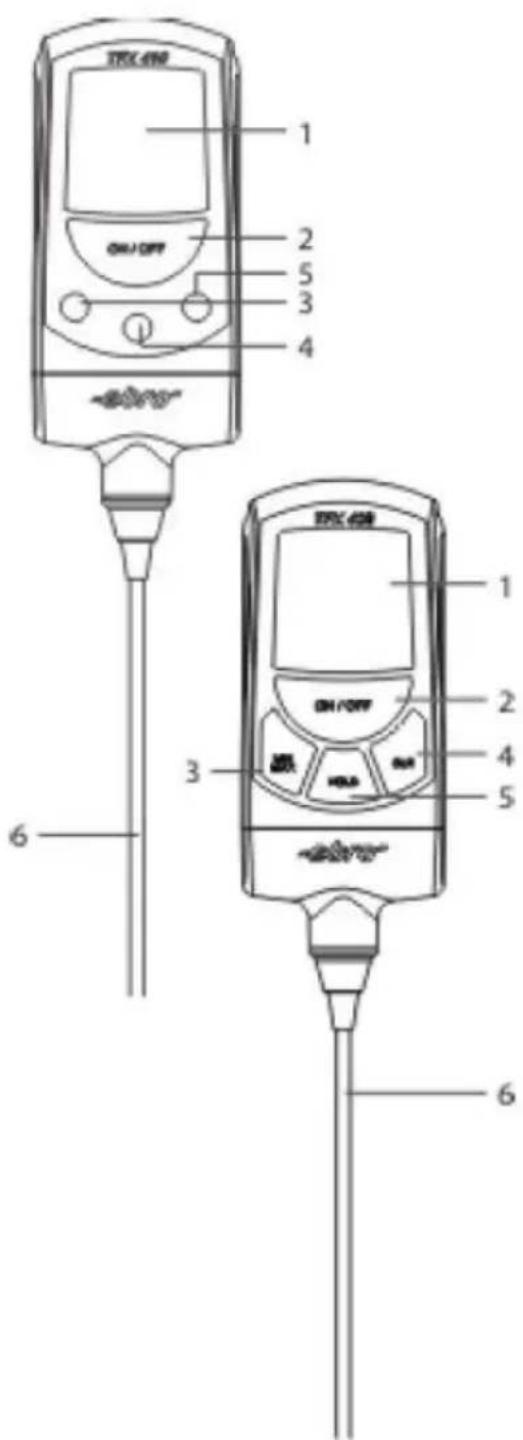

Composants de l'appareil TFX 420/430:

1 Affi chage (LCD)
2 Touche ON/OFF
3 Touche MIN/MAX / menu User
4 Touche HOLD / menu User
5 Touche CLR / menu User
6 Sonde

Sicherheitshinweise

Consignes de sécurité

N'exposez pas l'instrument à de haute températures (>60^ / 140^)!

N'effectuez jamais de mesures avec l'appareil et les sondes externes sur des éléments sous tension!

N'utilisez pas l'instrument en atmosphere explosive!

Utilisez l'instrument seulement selon les paramètres spécifique dans les Caractéristiques techniques.

Ouvrez l'instrument seulement si expressement décrit dans le mode d'emploi pour but de la maintenance.

Utilisez l'instrument sans le force.

Débarrasssez-vous des piles vides selon les réglementations de l'environnement.

Vous pouvez nous returner l'instrument directement à la fin de sa vie de service. Nous recyclons l'instrument selon les règlements en vigueur.

Précautions

Le thermomètre TFX doit être protégés contre:

• l'électricité statique,
• Les chocs thermiques causés par d'importants ou de brusques changements de température - laissez le thermomètre se stabiliser pendant 30 minutes avant de l'utiliser,
• Ne laïsez pas le thermomètre sur ou à proximé d'objets à température élevée

Déballage / pieces livrées

Veuillez vérifier des réception que l'emballage et son contenu sont complets et intacts. Vérifiez également si le contenu de l'emballage correspond bien à votre commande.

Éléments contenus dans l'emballage

Les éléments suivants sont fournis dans l'emballage:

Thermomètre
- La présente manuel d'utilisation
Le certificat de calibrage

Différents accessoires peuvent en outre être fournis.

Accessoires possibles

Description	Désignation
Etui en similicuir, long	AG120
Coffret	AG130
Enveloppe de protection	AG140
Support plastique	AG150
Support acier inox	AG160
Set de change de pile	AG170
Cable de prolongation silicone 1,0 m	AX110

En cas de réclamation, n'hésitez pas à nous contacter. Vous trouvez les renseignements correspondants au dos de ce manuel.

Bedienung

• Pour allumer le thermomètre, la touche ON/OFF (2) doit être pressée pendant environ une seconde.

L'appareil réalise en premier lieu un test du système, pendant lequel tous les segments employés selon le type de thermometer s'affichent pendant environ 1 seconde.

Après ce test automatique, le thermometer s'eteint en mode de mesure et la

première valeur mesurée en °C s'affiche. Le thermomètre est maintainant prét à fonctionner.

Si un message d'erreur s'affiche, consultez la page 31,

«Que faire, quand...».

• Appuyez sur le bouton ON/OFF pour éteindre l'appareil.

TFX410

TFX420/430

TFX430

Anzeige

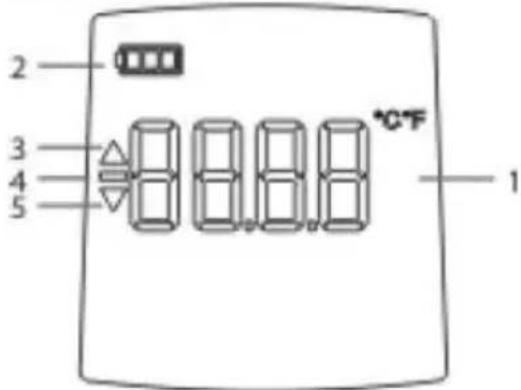

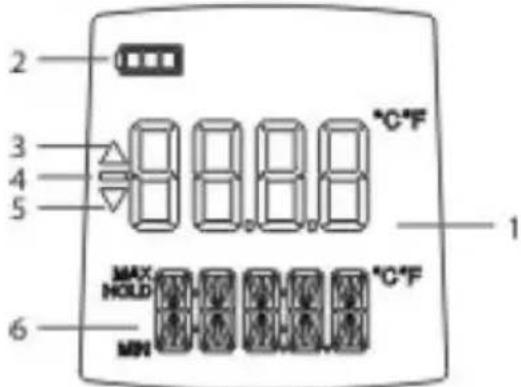

Les informations utiles s'affichent sur le LCD (Liquid Crystal Display).

Les symboles ont la signification suivante:

1 Affichage des valeurs mesurées actuelles
2 Etat de charge de la pile
3 Indicateur de tendance positif
4 Signe moins (valeur mesurée négative)
5 Indicateur de tendance négatif
6 Affichage des valeurs mesurées et des textes mémorisés

Si l'ajustement spécial est activé «SCAL» sera montré dans l'affichage pour un short tandis que.

Mesurer la temperature

Fixez dans le menu User l'unité de mesure souhaitatione (^ ou ^ F)
- Mettez la sonde en position.

REMARQUE: N'employez la sonde que conformément aux usages prévus.
Vous évitez ainsi tout risque de faisse mesure.

• Attendez que la valeur mesurée soit stabilisée. Les symboles suivants s'affichent pour indiquer la tendance: un triangle avec la pointe vers le bas pour les températures décroissantes (4) et un triangle avec la pointe vers le haut pour les températures croissantes (3).
• Quand la valeur mesurée se stabilise, l'indicateur de la tendance s'eteint.
• À la fin de la mesure, éteignez l'instrument en appuyant sur ON/OFF.

User-MENU

Pour modifier le réglage de l'appareil,
vous doivent acceder au menu utiliser.
Pour ce faire, procédez comme suit:

Condition préalable: L'appareil doit être désactivement
- Appuyez sur la touche ON/OFF (2) et tenez-la pressée. Le test des segments s'affiche environ 1 seconde.
- Dés que le type de l'appareil «TFX» s'affiche sur le display, reliçchez la touche ON/OFF (2).
- Appuyez ensuite sur la touche inférieure et tenez-la appuyée jusqu'à ce que «USER» puis «MENU» s'affichent sur le display.

L'appareil est maintainant en mode de réglage et affiche le menu utiliser. Ce dernier est constitué des options UNIT, SHOWN et RATE, ALARM, AL LO, AL HI et SCAL.

Utilisation du menu

• La touche droite (4) permet de seLECTIONner le prochain point du menu.
• La touche gauche (3) permet de retrouver le point précédent du menu.
• La touche inférieure (5) permet de développer l'option selectionnée du menu, celle-ci sera également mémorisée.
• La touche ON/OFF (2) permet de quitter le menu. L'appareil s'eteint automatiquement.

unite de températe active, commutable de ^ C en ^

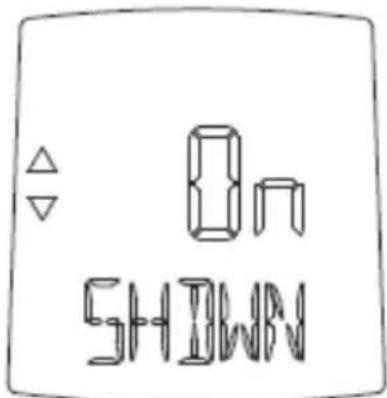

SHDWN

Désactivation automatique au bout de 2 heures de fonctionnement

• ON = Désactivation activée
• OFF = Désactivation désactivée

REMARQUE:

Pour prolonger la durée de vie des piles, activez l'arrêt automatique. Si en revanche vous désirez effectuer des mesures sur de longues durées, veuillez désactiver l'arrêt automatique.

RATE

Fréquence de mesure en secondes, régblable de 1...15 secondes. La valeur affichée correspond à la fréquence de mesure en secondes programmée.

ALARM (que pour le TFX 430)

Marche/arrêt de l'alarme

• ON = alarmé allumée
• OFF = alarmé éteinte
• Pression sur le bouton du milieu = marche/arrêt de l'alarme

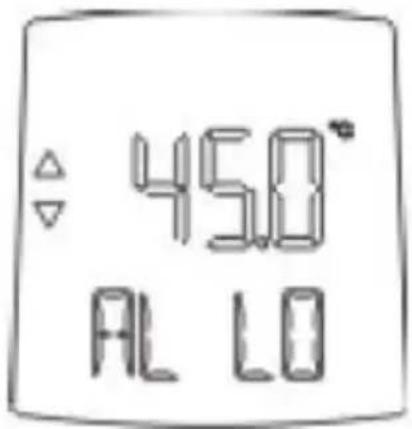

ALLO (que pour leTFX430)

Seuil inférieur de la plage de mesure souhaitatione

• Pression sur le bouton du milieu = déverrouillage
• Pression sur le bouton gauche/droit = augmentation/diminution du seuil inférieur
• Pression sur le bouton du milieu = sauvegarde de la valeur du seuil inférieur et verrouillage contre toute modification

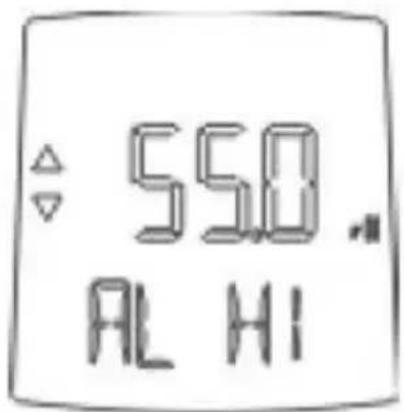

AL HI (que pour le TFX 430)

Seuil supérieur de la plage de mesure souhaitatione

• Pression sur le bouton du milieu = déverrouillage
• Pression sur le bouton gauche/droit = augmentation/diminution du seuil supérieur
• Pression sur le bouton du milieu = sauvegarde de la valeur du seuil supérieur et verrouillage contre toute modification

SCAL (que pour le TFX 430)

Activation/Deactivation dessus du juste mention spécifique d'annonce

• ON = a activités autre
• OFF = clef mise hors
• Pression sur le bouton du milieu = marche/ arrêt du justment special d'announce

Enregistreur de mesures (TFX 420/430)

Pendant une mesure, les valeurs maximale et minimale sont mémorisées. Effacez le contenu de la mémoire avant de proceder à une nouvelle mesure.

Afficher le contenu de la mémoire

• Appuyez d'abord une fois sur la touche MIN/MAX (3). L'affichage indique «MIN» et la valeur la plus BASSE recueillie pendant la mesure en cours.
• Appuyez une nouvelle fois sur la touche MIN/MAX. L'affichage indique « MAX » et la plus haute valeur recueillie pendant la mesure en cours.
  Pour revenir à la mesure de la température, appuyez une nouvelle fois sur la touche MIN/MAX.

Mémoriser la valeur courante

• Appuyez sur la touche HOLD (4).
  L'indication «HOLD» s'affiche. La valeur courante est alors的记忆e et reste affichée jusqu'à ce que vous désactiviez la fonction HOLD en appuyant de nouveau sur la touche HOLD.

Effacer la mesure méorisée

• Appuyez sur la touche CLR (5). Le contenu de la mémoire est effacé.

Messfuhler wechseln

HINWEIS:

Le thermomètre a eté calibre en usine. Si vous adaptez une autre sonde, la precision de la mesure peut en etre réduite.

Pour changer le capteur, vous devez proceder comme suit:

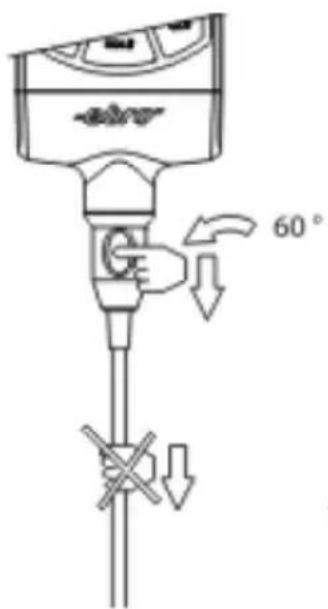

• Prenez le capuchon (de TFX430, allez diriger 2 directement) de la sonde aux creux prévus et tournez-le par 60^ contre le sens horaire. Il faut franchir la résistance opposée par le capuchon au début de la rotation.
• Détirez le capuchon en bas. Ne tirez pas par le tuyau de la sonde!

Maintenant, le connecteur de la sonde est visible.

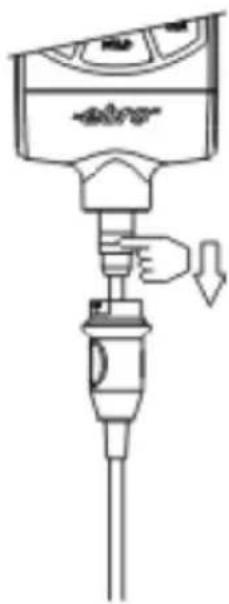

• Saisissez le connecteur et tirez la sonde en bas.
  Ne tordez pas le connecteur!
• Attachez une nouvelle sonde ou un cable de rallonge au connecteur et vérifie la fermété du contact. Il connecteur doit être encliquèté!
• Faites glisser le capuchon sur le connecteur, et tournez-le par 60^ dans le sens horaire afin de bloquer la connexion (pas avec TFX430). De cette manière la étanchéité de la connexion est maintainue!

Le symbole de la batterie sur l'écran vous montre si elle est chargée.

Pile chargee

Pile chargee

Pile sous peu épuisé

Changement de pile nécessaire

Pour échanger la batterie de lithium, l'appareil doit être ouvert. Veuillez procédé de la manière suivante:

Protégez-vous des décharges electrostatiques pendant le changement de batterie par des mesures de précaution appropriées comme p. ex. par une sangle de poignet relié à la terre! Les décharges electrostatiques peuvent détruire l'appareil!

• Avec le modele TFH610 la protection de sonde doit etre deviseee d'abord!

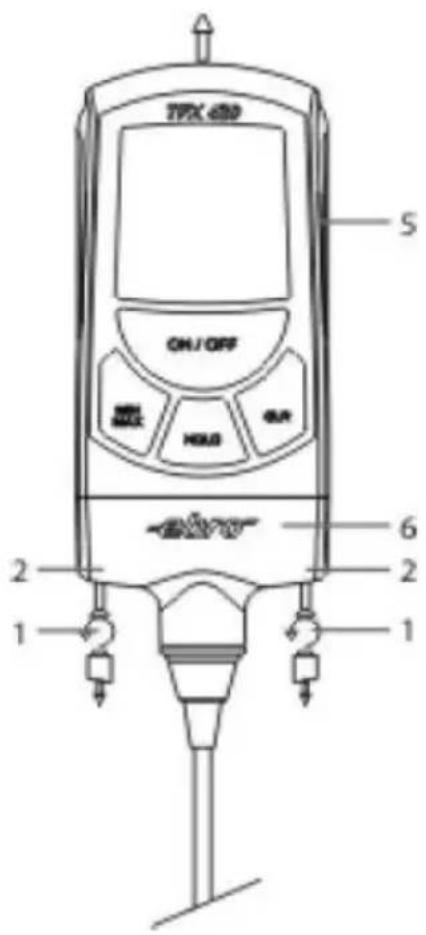

• Retirez d'abord prudemment les deux bouchons engomme (1) sur le dessous de l'appareil, p. ex. avec une pincette.
• Dévissez maintainant complètement les deux vis cruciformes visibles (2) avec un tournevis adaptable (PZ1).
  Tenez l'appareil par le bas (3) dans une main et avec l'autre main enlevez prudemment la partie supérieure (4) vers le haut, jusqu'à ce que la platine de l'appareil soit libre.

Deutsch

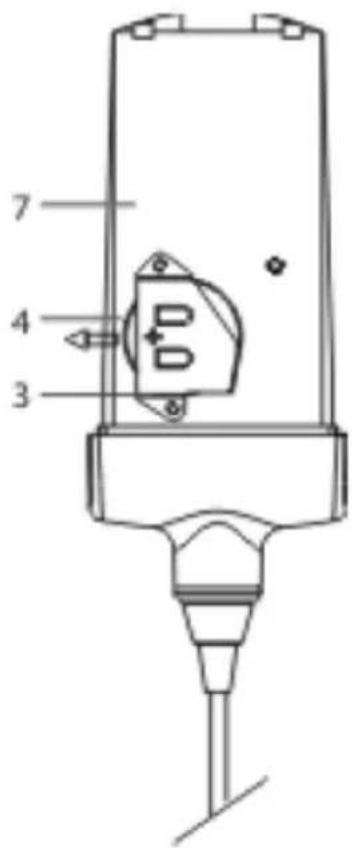

Vous voyagez maintainant la platine (7) le crochet de la batterie (3) avec la batterie (4).

• Retirez la batterie usagée du crochet dans le sens de la flèche.
• Prenez la nouvelle batterie avec des doigts propres et poussez la dans le crochet. Le plus doit monrer vers le haut donc être visible.
• Remontez le thermomètre en suivant les instructions dans l'ordre inversé et ne dépassez pas le couple de serrage de 0,4 Nm.
• Prenez garde que le joint d'étanchéité repose bien dans la rainure entre les parties supérieure et inférieure du boîtier. C'est la condition sine qua non pour garantir l'étanchéité.
• N'oubliez pas de réinsérer les deux bouchons de plastique dans les perforations prévues à cet effet (la partie légarement biseautée vers le haut).

Was tun, wenn...

Les messages Hi ou LO s'affichent à l'écran

Cause possible	Dérangement ré-solu
Limite de mesure dépassée	Respecter limite de mesure
Sonde défectueux	Appeler le service de dépannage
Connexion prises mâle / fémelle	Vérifier la connexion: la prise doit s'encliqueter
Valeur sous la li-mite e mesure	Respecter limite de mesure
Court-circuit dans le capteur	Appeler le service de dépannage
Aucune sonde n'est connectée	Connectez la sonde
Sonde cassée	Changez la sonde

Entretien et mise au rebut

Nettoyage

Essuyez l'appareil avec un tissu humide. Vous pouvez utiliser de l'alcool isopropyl pour désinfecter.

N'utilisez pas de solvant (de l'acétone par exemple), car cela attaque le plastique.

Elimination

Si l'appareil ne peut plus fonctionner pour quelques raison que ce soit, veuillez leMETRE au rebut de maniere appropriée.

Ne jeter surtout pas l'appareil dans les déchets menagers.

Jeter les batteries dans les points de ramassage prévus.

Service de calibrage

Pour parfaire la précision de mesure, l'appareil doit etre calibre une fois par an. Vous pouvez dispose de notre service de calibrage.

Nous rappelons vous appeareil tous les ans pour qu'il soit recalibré. Nous vous retard nons en suite le thermomètre calibre sous huit jours.

Technische Daten

Messbereich

Serie 410 -50°C...+300°C (-60°F...+580°F)

Serie 420 -50°C...+400°C (-60°F...+760°F)

Serie 430 -100°C...+500°C (-150°F...+930°F)

Messfuhler

Serie 410/420 Pt 1000

Serie 430 Pt100

Messprinzip

Température de service

Serie 410/420

-25°C...+50°C (-13°F...+122°F)

Serie 430

-20°C...+50°C (-4°F...+122°F)

Température de stockage

-30°C...+70°C (-22°F...+158°F)

Résolution 0,1^ / 0,2^

Résolution TFX430

0.01 °C/0.02 °F de

-100,00°C...+199,99°C (°F),

0,1°C / 0,1°F Reste

Exactitude

Serie 410/420

± 0,3^ / ± 0,5^; I'appareil sans

sonde

± 0,3^ / ± 0,5^; I'appareil avec

sonde et fabrique calibrage

Serie 430

± 0,05^ (± 0,08^) de

± 0,4% de valeur mesurée reste;

I'appareil avec sonde et fabrique

calibrage

Intervalle de mesure 1-15 secondes

Temps de réponse T90 eau en mouvement

Sonde en verre

env. 70 s

autres sondes

env.8s

Temps de réponse T90 eau immobile

Sonde en verre

env. 90 s

autres sondes

env. 10 s

Pile Lithium 3 V/1 Ah, type CR 2477

Durée de vie de la pile

env. 5 ans

Extinction automatique après 2 heures,

désactivés

Dimensions 109 × 54 × 22 mm (Lxlxh)

Boitier A

Indices de protection

IP67

Masse env. 90 g

Maximum altitude

Zulassungen

Selon le certificat de conformité, ce produit est conforme à la directive CEM.

Vous trouvez des informations,des modes d'emploi et des déclarations de conformité sur www.ebro.com

Opération

Opération est soumise aux deux conditions suivantes:

(1) ce dispositif ne doit pas provoquer des interférences nuisibles, et
(2) ce dispositif doit accepter toute interférence reçue, Y compris celles susceptibles de provoquer un fonctionnement.

Les changements ou modifications de l'appareil peut restirer à l'utilisateur de faire fonctionner l'équipement.

Notizen

Notizen

Service-Adresse / Service Address / Adress du Service
