Type de produit	Caméra PTZ (Pan-Tilt-Zoom) de surveillance
Capteur	CMOS 1/3" 2,1 Mégapixels
Résolution	1920 x 1080p (Full HD)
Objectif	5 mm à 50 mm, zoom optique 10x
Sortie vidéo	4-en-1 : HD-TVI / AHD / CVI / CVBS (960H)
Vision nocturne	6 LED IR haute puissance, portée jusqu'à 50 m (165 pieds)
Jour/Nuit	Vrai jour/nuit avec filtre IR (ICR)
Réduction de bruit	2D DNR (réduction de bruit numérique)
Rotation panoramique	360° continue
Inclinaison	0° ~ 93° avec auto-flip à 180°
Vitesse de rotation	Jusqu'à 480°/s en manuel
Préréglages	220 positions programmables
Communication	RS-485 et COC (Control Over Coax)
Protocole	Pelco-D, Pelco-P
Indice de protection	IP66 (résistant aux intempéries)
Température de fonctionnement	-40°C à 60°C
Alimentation	12 VDC (adaptateur secteur fourni)
Consommation	Moins de 25 W
Dimensions (L x l x H)	Environ 140 x 241 x 241 mm (5,5 x 9,5 x 9,5 pouces)
Poids	Non spécifié (estimé 2-3 kg)
Garantie	3 ans
Entretien	Nettoyer la lentille avec un chiffon doux et sec. Vérifier régulièrement les connexions.
Sécurité	Installation par un professionnel recommandée. Protection contre les surtensions (6000 V).

FOIRE AUX QUESTIONS - VTTPTZ10HR2A4 Vitek

Quels sont les formats de sortie vidéo pris en charge ?

Cette caméra offre une sortie 4-en-1 : HD-TVI, AHD, CVI et CVBS (960H). Elle est compatible avec la plupart des enregistreurs modernes.

Quelle est la portée infrarouge ?

La caméra est équipée de 6 LED IR haute puissance offrant une portée infrarouge allant jusqu'à 165 pieds (environ 50 mètres).

Puis-je contrôler la caméra à distance ?

Oui, via les protocoles Pelco-D/Pelco-P sur RS-485 ou par COC (Control Over Coax). Vous pouvez utiliser un clavier dédié ou un logiciel compatible.

Comment programmer les préréglages ?

Vous pouvez enregistrer jusqu'à 220 prérésages incluant la direction, le zoom, le BLC, etc. Utilisez le menu OSD ou un contrôleur pour définir chaque position.

Cette caméra est-elle adaptée à une utilisation extérieure ?

Oui, son boîtier métallique double couche et son indice de protection IP66 la rendent résistante aux intempéries. Elle fonctionne de -40°C à 60°C.

Quel type d'alimentation est requis ?

L'appareil fonctionne en 12 VDC et l'adaptateur secteur est fourni. La consommation est inférieure à 25 W.

Quelles sont les dimensions de la caméra ?

Les dimensions approximatives sont de 5,5 x 9,5 x 9,5 pouces (soit environ 140 x 241 x 241 mm) selon le modèle exact.

La caméra dispose-t-elle d'une fonction de détection de mouvement ?

Oui, elle intègre une détection de mouvement et un masquage de confidentialité configurables via le menu OSD.

Comment effectuer un nettoyage de la lentille ?

Utilisez un chiffon doux et sec pour nettoyer délicatement la lentille. Évitez les produits chimiques. Assurez-vous que l'appareil est hors tension.

Quelle est la durée de la garantie ?

La caméra est couverte par une garantie de 3 ans du fabricant. Conservez la preuve d'achat.

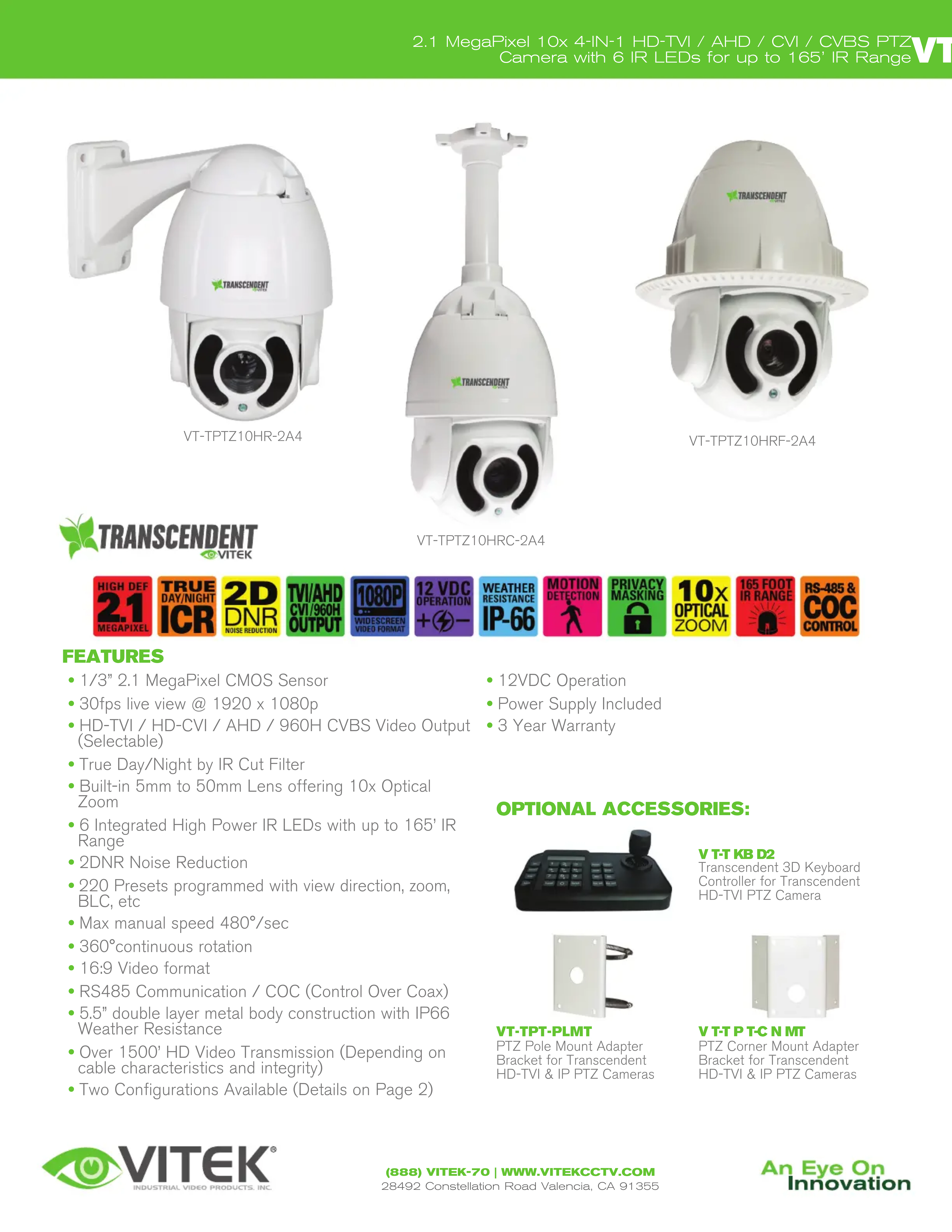

MODE D'EMPLOI VTTPTZ10HR2A4 Vitek

White transparent security camera with mounted sensor array and mounting bracket (no visible text or symbols)

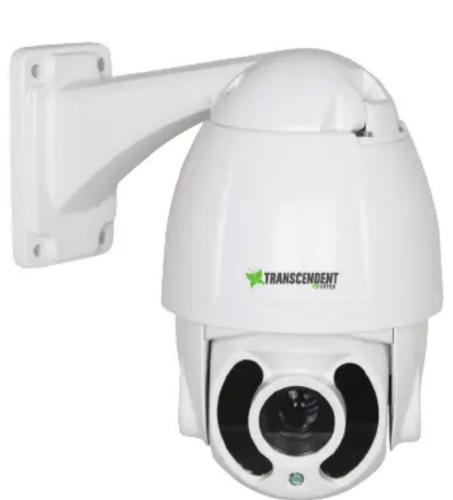

VT-TPTZ10HR-2A4

White transparent surveillance camera with a mounted cylindrical sensor (no visible text or symbols on body)

VT-TPTZ10HRC-2A4

Exterior view of a white transparent security camera with a circular lens (no text or symbols visible on the device itself)

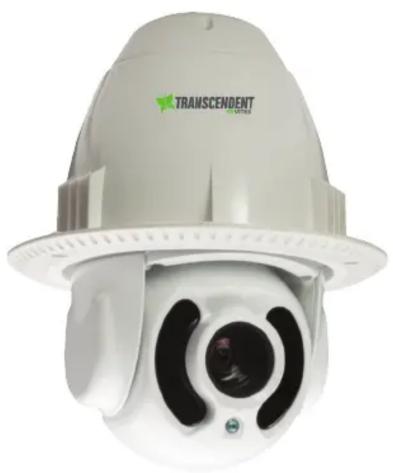

VT-TPTZ10HRF-2A4

TRANSCENDENT

VITEK

HIGH DEF 2.1 MEGAPIXEL TRUE DAY/NIGHT ICR 2D DNR NOISE REDUCTION TVI/AHD CVI/960H OUTPUT 1080P WIDESCREEN VIDEO FORMAT 12 VDC OPERATION + - WEATHER RESISTANCE IP-66 MOTION DETECTION PRIVACY MASKING 10X OPTICAL ZOOM 165 FOOT IR RANGE RS-485 & COC CONTROL

FEATURES

• 1/3" 2.1 MegaPixel CMOS Sensor
• 30fps live view @ 1920 x 1080p
- HD-TVI / HD-CVI / AHD / 960H CVBS Video Output (Selectable)
• True Day/Night by IR Cut Filter
• Built-in 5mm to 50mm Lens offering 10x Optical Zoom
- 6 Integrated High Power IR LEDs with up to 165' IR Range
• 2DNR Noise Reduction
• 220 Presets programmed with view direction, zoom, BLC, etc
• Max manual speed 480°/sec
- 360^ continuous rotation
• 16:9 Video format
• RS485 Communication / COC (Control Over Coax)
- 5.5" double layer metal body construction with IP66 Weather Resistance
• Over 1500' HD Video Transmission (Depending on cable characteristics and integrity)
- Two Configurations Available (Details on Page 2)

• 12VDC Operation
• Power Supply Included
• 3 Year Warranty

OPTIONAL ACCESSORIES:

VT-TPT-PLMT

PTZ Pole Mount Adapter Bracket for Transcendent HD-TVI & IP PTZ Cameras

V T-T KB D2

Transcendent 3D Keyboard Controller for Transcendent HD-TVI PTZ Camera

VT-TPT-CNMT

PTZ Corner Mount Adapter Bracket for Transcendent HD-TVI & IP PTZ Cameras

VT-TPTZ1OHR-2A4 Specifications
VT-TPTZ1OHR-2A4
VT-TPTZ1OHRC-2A4
VT-TPTZ1OHRF-2A4

Sensor	1/3" 2.1 MegaPixel CMOS Sensor
Resolution	1080P (1920x1080)
Video Output Interface	4-IN-1: HD-TVI / AHD / CVI / CVBS
LEDs	6 Integrated High Power IR LEDs (850nm)
IR distance	Up to 165' IR Range
Ambient Light Detection	1-15 grades selectable (with IR illumination on)
Lens	5mm to 50mm Lens offering 10x Optical Zoom
Min. illumination	Color: 0.1Lux \ B/W: 0.01Lux (IR Off) / O Lux (IR On)
Day/Night Operation	True Day/Night by IR Cut Filter
Digital Noise Reduction	2D-DNR
Pan range	360°continuous rotation
Tilt range	0°~93° auto flip 180°
Manual Pan speed	0.02~480°/S
Manual Tilt speed	0.02~160°/S
Preset Points	220
Go to Preset speed	Adjustable 1-64
360°Scan	Adjustable 1-64
A-B Scan	User programmable
A-B Scan speed	Adjustable 1-64
Dwell Preset	Adjustable 1-60s interval
Pattern Scan	4 groups
Guard Tours	8 groups
Guard Points	Max.16 points, dwell time user selectable
Time Scheduling Function	6 tasks
PWR On Action	Memory/Pattern 1/Tour 1/360° scan/A-B scan/Park 1/None
Park Mode	Pattern 1/Tour 1/360° scan/A-B scan/Park 1/None
Communication Protocol	Pelco-D,Pelco-P
Baud Rate	2400bps as default
Communication	RS485 (+/-) / COC (Control Over Coax)
Weather Resistance	IP66
Operation Temperature	-40°F ~ 140°F (-40°C ~ 60°C) with included outdoor housing
Input Voltage	12VDC
Power Consumption	< 25W
Lightning Protection	Transient voltage 6000V
Dimensions (WxHxD)	5.5" x 9.5" x 9.5" 7.5" x 7.5" x 9" 5.5" x 5.5" x 14.5"
