4POSTRAILKITWM - Accessoire informatique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage en rack pour étagère réglable
Marque	Tripp Lite
Modèle	4POSTRAILKITWM
Utilisation	Support pour équipement rackmount 1U dans une armoire à 4 colonnes
Compatibilité	Armoire à 4 colonnes avec trous carrés ou taraudés (standard 19 pouces)
Contenu du kit	2 étagères, 2 rails de support, vis et rondelles
Matériau	Acier
Installation	Fixation des étagères sur les rails, puis montage dans l'armoire (outils non fournis)
Type de montage	Montage en rack 4 colonnes
Sécurité	Respecter les directives de montage ; utiliser un aide pour le levage du matériel lourd
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité et les produits abrasifs
Réparabilité	Pièces non disponibles séparément ; contacter Tripp Lite pour assistance

FOIRE AUX QUESTIONS - 4POSTRAILKITWM Tripp Lite

Comment installer le kit dans un bâti à trous carrés ?

Fixez d'abord les étagères aux rails de support à l'aide des vis et rondelles fournies. Ensuite, avec l'aide d'une autre personne, placez l'équipement sur les étagères et fixez-le aux rails avant avec vos propres vis.

Comment installer le kit dans un bâti à trous taraudés ?

Alignez d'abord le rail de montage le long de la surface intérieure des montants, puis fixez les étagères aux rails. Ensuite, montez l'équipement comme pour un bâti à trous carrés.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis (ou d'une clé) adapté aux vis fournies et de vis supplémentaires pour fixer votre équipement sur les supports.

Ce kit est-il compatible avec une armoire à 2 colonnes ?

Non, ce modèle est conçu pour les armoires à 4 colonnes. Pour une armoire à 2 colonnes, utilisez le kit 2POSTRMKITWM de Tripp Lite.

Quel type d'équipement puis-je monter sur cette étagère ?

Cette étagère peut supporter du matériel rackmount standard 1U, comme des serveurs, des commutateurs réseau ou des panneaux de brassage.

Quel est le poids maximal supporté par l'étagère ?

La notice ne spécifie pas de capacité de charge ; veillez à respecter les limites de votre armoire et à répartir uniformément la charge.

Puis-je installer l'étagère seul ?

Il est recommandé de se faire aider pour soulever et positionner l'équipement, car il peut être lourd.

Comment nettoyer le kit ?

Utilisez un chiffon sec et doux. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange ?

Les pièces ne sont pas vendues séparément. En cas de besoin, contactez le service client de Tripp Lite.

Le kit est-il livré avec des instructions en français ?

Oui, la notice inclut une section en français (Guide de l'utilisateur) avec les étapes d'installation.

MODE D'EMPLOI 4POSTRAILKITWM Tripp Lite

Espanol / Français : 3

Manual del usuario • Guide de l'utilisateur

4POSTRAILKIT1U

Kit Rackmount d'étagère régable

1111 W. 35th St., Chicago, IL 60609 USA

lves de sécurité importantes

SAUVEGARDER CES DIRECTIVES

Ce manuel contient les directives et les mises en garde qui doivent être suivies pendant l'installation et l'utilisation du produit décrit dans ce manuel. Le manque de se conformer aux directives peut annuler la garantie et entrainer des dégats matériels ou des blessures corporelles.

• Utiliser les étagères et le matériel de support inclus pour monter à votre matériel rackmount dans une armoire a 4 colonnes ou une enceinte d'armoire. Si vous nevez installer votre matériel dans une armoire à 2 colonnes, commander le kit Rackmount 2-Colonnés de Tripp Lite (modèle : 2POSTRMKITWM).
• Les directives contenues dans ce manuel sont destinées pour les types commun d'armoire et d'enceinte d'armoire et peuvent ne pas être appropriées pour toutes les applications de montage. Vous doivent déterminer l'aptitude du matériel et des procédures avant le montage. Si le matériel ou les procédures ne sont pas appropriés à votre application, veuillez entre en contact avec le constructeur de votre armoire ou enceinte d'armoire pour une solution.
• Le matériel Rackmount peut être extrémenant lourd-faites attention lors du déplacement ou levage du matériel. Utiliser un ou plusieurs aides au besoin.

Installation d'un bâti à trous carrés

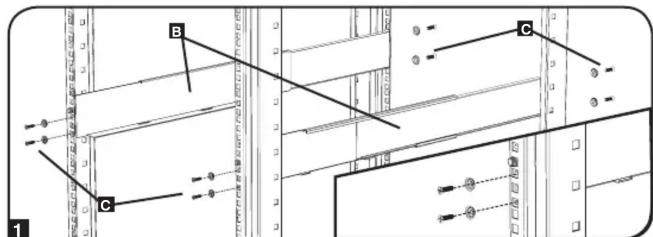

1 Attacher les étagères B aux rails de support de manière permanente en utilisant les vis et les rondelles cuvettes C incluses.

Bien serrer toutes les vis avant de continuer.

Avertissement: Ne pas essayer d'instructoristeur matériel jusqu'à ce que vous ayez insere et bien sere toutes les vis nécessaires.

2 Faites appel à un aide (au besoin), pourSoulevervoitrématériel et le glisser sur les étagères. Attacher les supports de fixation du matériel aux rails de support avant avec les vis et les rondelles fournies par l'utilisateur. Serrer solidement toutes les vis.

Installation d'un bâti à trous taraudés

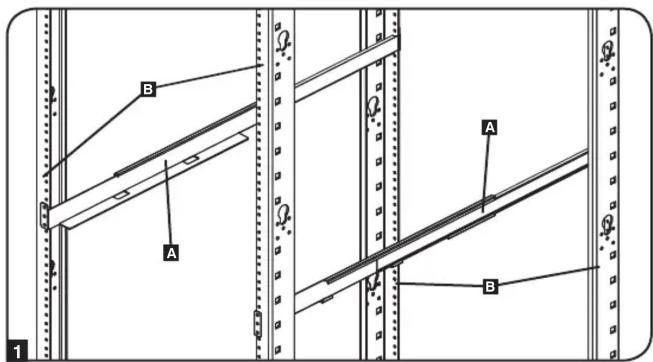

1 Aligné le rail de montage A le long de la surface interieure des montants du bât i B de façon à ce que les brides aux extremités du rail soient enroulées autour des surfaces avant et arrêté des montants. Aligné le rail de façon à ce que les trous des rails soient vis-à-vis des trous taraudsés sur le montant du bât i.

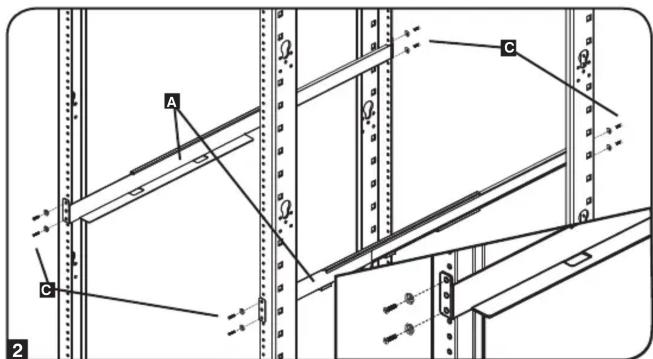

2 Attacher les étagèreA aux rails de support de manière permanente en utilisant les vis et les rondelles cuvettes C incluses.

Bien serrer toutes les vis avant de continuer.

Avertissement: Ne tentez pas d'instructoriste opérateur ou un autre employeur avant d'avoir inséré et serrer les vis requises.
3 Suívez l' étape 2 des instructions pour l'installation du bâti à trous carres pour monter en toute sécurité votre équipement 1U.

La politique de Tripp Lite est celle d'une amélioration continuelle. Les specifications peuvent être modifiées sans préavis.
