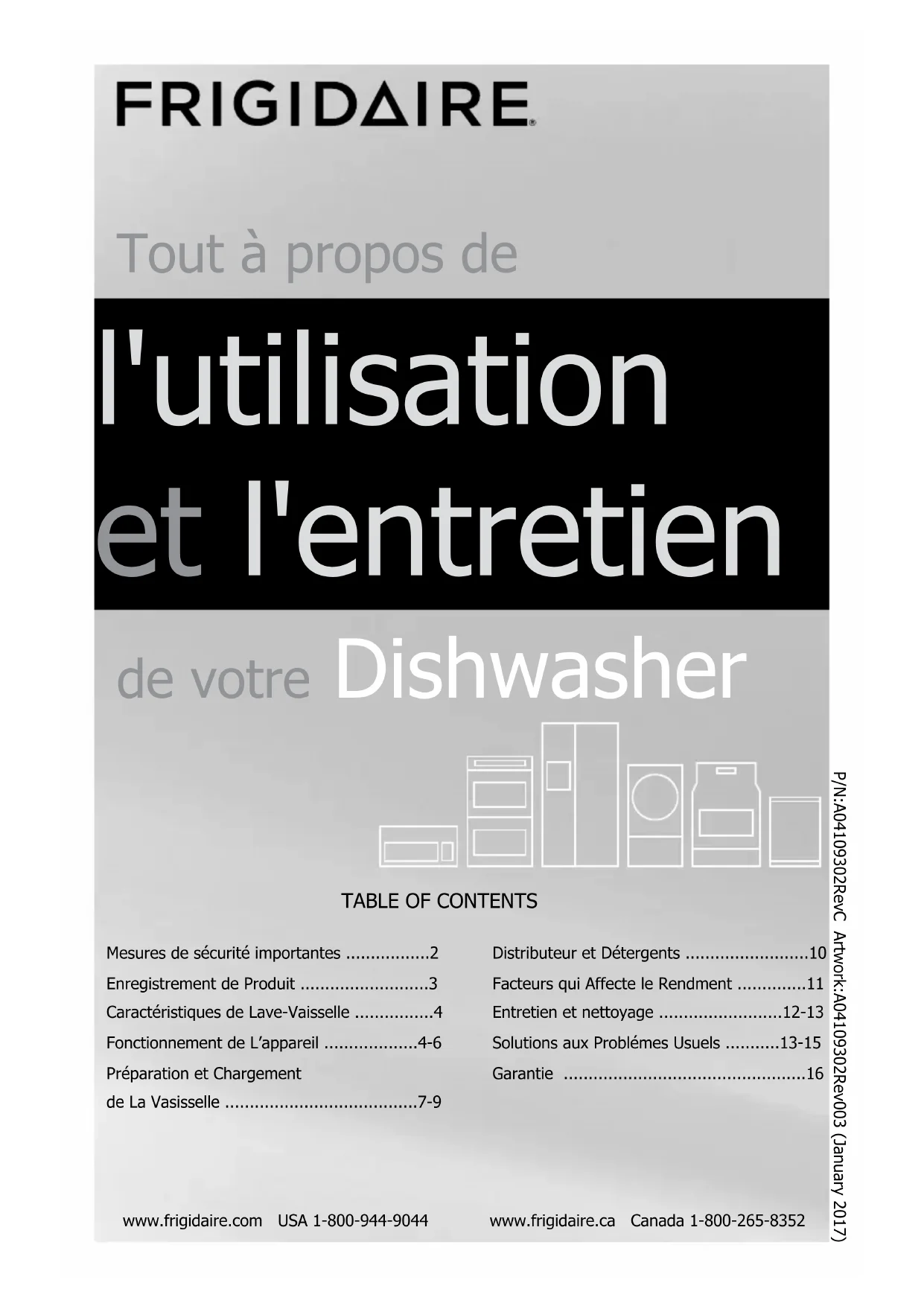

MODE D'EMPLOI FFBD2408NQ FRIGIDAIRE

• www.frigidaire.com USA 1-800-944-9044 www.frigidaire.ca Canada 1-800-265-8352Mesures de sécurité importantes p. 2
• Enregistrement de Produit p. 3
• Caractéristiques de Lave-Vaisselle p. 4
• Fonctionnement de L’appareil p. 4
• -6Préparation et Chargement de La Vasisselle p. 7
• -9P/N:A04109302RevC Artwork:A04109302Rev003 (January 2017)Distributeur et Détergents p. 10
• Facteurs qui Affecte le Rendment p. 11
• Entretien et nettoyage p. 12
• -13Solutions aux Problémes Usuels p. 13
• -15Garantie Tout à propos de l'utilisation et l'entretien de votre DishwasherAVERTISSEMENT Pour reduire les risques d’incendie, de choc electrique ou de blessures en utilisant votre lave-vaisselle, suivez les precautions qui s’imposent, incluant celles qui suivent: p. 16

• Lisez toutes les instructions avant de faire fonctionner votre lave-vaisselle.

• N’utilisez votre lave-vaisselle que selon les instructions incluses dans ce guide d’entretien et d’utilisation.

• Les instructions contenues dans le présent guide d’entretien et d’utilisation ne visent pas à couvrir toutes les situations qui pourraient se présenter. Faites preuve de sens pratique et prenez les précautions qui s’imposent lors de l’installation, l’utilisation et l’entretien de tout appareil électroménager.

• LE CIRCUIT ÉLECTRIQUE DE CE LAVE- VAISSELLE DOIT ÊTRE MIS À LA TERRE. Lisez les instructions d’installation pour de plus amples informations.

• Ce lave-vaisselle est conçu pour fonctionner avec un courant résidentiel normal (120 volts, 60 hertz). Utilisez un circuit équipé d’un fusible ou un disjoncteur de 15 ampères. Utilisez un fusible de 20 ampères si le lave-vaisselle est connecté avec un broyeur à déchets.

• Ne faites pas fontionner le lave-vaisselle si tous les panneaux de carrosserie ne sont pas correctement en place.

• Pour éviter qu’une personne puisse s’enfermer à l’intérieur de l’appareil et/ou y suffoquer, retirez la porte ou le mécanisme de verrouillage de porte de tout lave- vaisselle inutilisé ou mis aux rebuts.

• Tenez vos bébés et enfants loin du lave- vaisselle en fonctionnement.

• Ne laissez pas vos enfants faire une utilisation abusive, s’asseoir, grimper ou jouer sur la porte ou les paniers du lave- vaisselle.

• Utilisez seulement les détersifs et agents de rinçage recommandés pour lave-vaisselle.

• Placez les détersifs et agents de rinçage hors de la portée des enfants.

• Ne modifi ez pas les commandes. AVERTISSEMENT Lire toutes les instructions avant d’employer cet appareil:

• Ne lavez pas les articles en plastique à moins d’indication contraire sur les étiquettas. S’il n y à aucune indication à cet effet vérifi ez avec le fabricant. Les articles non recommandés pour être lavés au lave-vaisselle risquent de fondre et de créer un reisque d’incendie.

• Si le lave-vaisselle vidange dans un broyeur à déchets, assurez-vous que ce dernier est complètement vide avant de mettre en marche le lave-vaisselle.

• Débranchez l’alimentation électrique au lave-vaisselle avant d’entreprendre tout travail d’entretien ou de réparation.

• Pour ranger les articles dans le lave- vaisselle:

• Ranger les couteaux et articles pointus pour qu’ils ne risquent pas d’endommager le joint de la porte ou la cuve.

• Placer les couteaux et articles pointus, manches vers le haut pour réduire le risque de coupures.

• Dans certains conditions, il est possible qu’il se produise une formation d’hydrogène dans la canalisation d’eau chaude in utilisée depuis 2 semaines ou plus. L’HYDROGÈNE EST UN GAZ EXPLOSIF. Si la canalisation d’eau chaude n’a pas été utilisée pendant un tel laps de temps, ouvrez tous les robinets d’eau chaude et laissez lcouler l’eau pendant plusieurs minutes avant d’utiliser le lave-vaisselle. Ceci permettra d’évacuer tout hydrogène accumulé. L’HYDROGÈNE EST UN GAZ INFLAMMABLE. Ne fumez ou n’allumez aucune fl amme dans une telle situation.

• Les réparations doivent être faites par un techicien qualifi é.

• Ne touchez pas l’élément chauffant pendant ou immédiatement après l’utilisation.

• N’entreposez et n’utilisez pas d’essences et combustibles ou d’autres produits infl ammables à proximité de cet appareil ou de tout autre appareil électro-ménager.REMARQUE Le lave-vaisselle est programmé pour se souvenir du dernier cycle, ce qui évite d’avoir à le reconfi gurer à chaque fois. Pour démarrer le lave-vaisselle en utilisant les options sélectionnées au cours du dernier lavage, il suffi t de tourner le bouton de Sélectionnée sur le cycle choisi et d’enfoncer le bouton START/CANCEL.

REMARQUE Pas tous les cycles et les options disponibles sur tous les modèles.

Merci de choisir FrigidaireCe & d’utilisation Le guide de soin fait parie de notre engagement à la satisfaction du client et de qualité u produit durant toute la duree de via de votre nouvel appareil.Nous regardons votre achat comme commencement d’un rapport. Pour assurer notre capacité de continuer de vous servir, employer cette page pour enregistrer l’information sur le produit importe._________________________________Date D’Achat_________________________________Numéro De Type_________________________________Numéro De SérieL’enregisterment de votre produit avec Frigidaire augmente notre capacité de vous servir. Vous pouvez s’enregistrer en ligne à www.frigidaire.com ou en laissant tomber votre carte d’registrement de produit dans le courier. Informations très importantes-Lisez avant de faire fonctionner votre lave- vaisselle! Bruits Normaux de Fonctionnement Ce lave-vaisselle ne génère pas le bruit des autres lave-vaisselle-IL EST PLUS SILENCIEUX!.Votre lave-vaisselle avec son système de Précision Direct se laver à de nombreuses améliorations à réduire le niveau sonore. Encore, il est normal d’entendre certains de ce qui se passe à l’intérieur. Le laver cycles comprennent plusieurs instances de l’eau qui pénètre dans l’unité (projection), laver le fonctionnement d’une pompe à pulveriser de l’eau sur la vaisselle (moteur & projection) et de l’exode discharge le fonctionnement d’une pompe eau sale et les sols. Les variations dans la capacité de pompage/pulvérisations sons sont normaux. Au cours d’un cycle, la pompe commute on et off de nombreuses fois, et le fonctionnemnet bascule de nouveau et entre les armes se laver à fournir les meilleures performances de nettoyage. VEUILLEZ PRENDRE NOTE: que si vous comparez ce lave-vaisselle au modèles précédents, vous serez surpris de tout ce que vous n’entendrez pas! Préparatifs 1. Charger le lave-vaisselle.2. Ajouter le détergent.3. Ajouter le produit de rinçage, si necessaire.4. Fermer la porte à fond.5. Sélectionner le CYCLE désirés. Le voyant indicateur au-dessus de la plage sera incandescent.6. Sélectionner les OPTIONS désirés. Le voyant indicateur au-dessus de la plage sera incandescent.7. Faire couler le robinet d’eau chaude le plus proche du lave-vaisselle jusqu’à ce que l’eau soit chaude. Fermer le robinet.8. Pour démarrer, enfoncer le bouton START/CANCEL. REMARQUE

Votre lave-vaisselle lave la vaisselle et les ustensiles en faisant gicler un mélange d’eau chaude et de détergent à travers les bras de lavage contre les surfaces souillées. Par la suite, le lave- vaisselle se remplit d’eau de manière a recouvrir le fi ltre. L’eau est ensuite pompée à travers le fi ltre et les bras de lavage. L’eau sale chargée de particules solides est pompée par le tuyau d’écoulement et remplacée par de l’eau propre. Le nombre de remplissages d’eau dépend du cycle sélectionné. Choix de Cycle de Lavage Les durées de cycle sont approximatives et varieront avec des options choisies. L’eau chaude est nécessaire pour activer le détergent de lave-vaisselle et pour fondre des sols de nourriture grasse. L’eau chaude est nécessaire pour la meilleure vaisselle et les résultats de séchage. Le lave-vaisselle entrant de l’eau devrait être au moins 120

C) pour donner des résultats satisfaisants.

FONCTIONNEMENT DE L’APPAREIL

Options (disponsible sur certains modeles) Cette augmentation de la température de l’eau renforce l’action du détergent du lave-vaisselle pour enlever la graisse des ustensiles et les restes de nourriture plus effi cacement et permet un séchage plus rapide de la vaisselle. L’option HI-TEMP WASH peut être utilisée avec tous les cycles sauf RINSE ONLY. L’option HI-TEMP WASH est fournie automatiquement lorsque le cycle HEAVY WASH or POWER PLUS est sélectionné. Quand l’option HI-TEMP WASH est sélectionnée, le voyant lumineux situé au dessus du bouton s’allume et il ne s’éteint qu’à la fi nd du cycle. Pour annuler l’option HI-TEMP WASH, enfoncer le bouton une deuxième fois. Le voyant au dessus du bouton s’éteint. Hi-Temp Wash Option Lorsque l’option HI-TEMP WASH est sélectionnée, le lave-vaisselle porte la température de l’eau du lavage principal à environ 140

C). Les caractéristiques peuvent varier selon le modèle Elément chauffant Siphone de verre Distributeur de détergent Protection contre débordement Panier à ustensiles Pnaier inférieur Plaque signalétique (située sur le côté droit de la cuve) Panier supérieur Ajutage et jet supérieur Étagères à tasses (sur quelques modèles) Bras de lavage central Bras de lavage inférieur Distributeur du produit de rinçage Joint de la cuve5

FONCTIONNEMENT DE L’APPAREIL

Sanitize Option Pour désinfecter votre vaisselle et vos verres, sélectionnez SANITIZE. Une fois sélectionné, le voyant lumineux situé au-dessus de la touche s’allume et reste allumé jusqu’à la fi n du cycle. La température de l’eau au cours du dernier rincage sera élevée à 155

C). Un rinçage de désinfection est fourni automatiquement dans le cycle SANITIZE. La durée du cycle en question sera prolongée jusqu’a ce que la température correcte de l’eau soit atteinte. L’action de lavage se poursuit pendant le délai de chauffage de l’eau. our de meilleurs résultats, la température de l’eau devant être élevée doit être d’au moins 120

C). Pour désactiver l’option SANITIZE, appuyer une seconde fois sur la touche. Le voyant lumineux situé au-dessus s’éteint. Delay Start L’option DELAY START vous permet de différer le départ de votre lave-vaisselle automatiquement de 2, 4, ou 6 heures. Pour activer l’option de démarrage de retard pour 2, 4, ou 6 heure de retard, appuyez une fois sur la touche pour une attente de deux heures, deux fois pour une attente 4 heures et trois fois pour une de 6 heures. Un voyant s’allumera pour indiquer l’heure du départ et restera allumé jusqu’au début du cycle. Appuyez sur le bouton START / CANCEL pour démarrer l’option de retard. Si l’option de retard est interrompu, le bouton START / CANCEL devra être pressé pour revenir à retarder option. Pour annuler l’option de démarrage de retard et commencer le cycle avant la période de retard est terminée, appuyez et maintenez le bouton START / CANCEL pendant 3 secondes. Heat Dry Utilisez l’option Sec chauffée, surtout en combinaison avec l’utilisation d’un agent rincer, permettra d’améliorer le séchage. Si de l’air sec est sélectionné le chauffage sera de’activée au cours de la phase de séchage du sélectionné cycle de lavage. Ce sera légèrement inférieur, mais l’utilisation de l’énergie va accroître la probabilité que la vaisselle ne seche pas complètement. Child Lock Controls Pour éviter que les enfants ne changent accidentellement le réglage ou la mise en marche du lave-vaisselle, verrouillez les commandes du lave-vaisselle en appuyant momentanément sur la touche RINSE ONLY ou NO HEAT DRY (certains modèles) pendant 3 secondes alors que la porte est verrouillée. Un témoin lumineux sur la touche avec cadenas s’allume quande les commandes sont verrouillées; aucune nouvelle sélectionné ne peut être faite sans déverrouillage préalable. Pour déverrouiller les commandes, appuyez sur la touche RINSE ONLY ou NO HEAT DRY (certains modèles) jusqu’à l’extinction du témoin lumineux. To Cancel a Cycle Vous pouvez annuler un cycle à tout moment au cours du cycle. Appuyez et maintenez le bouton START / CANCEL pendant 3 secondes. La lumière au-dessus du cycle et de l’option choisie sortir, la touche START / CANCEL lumière restera allumée, le lave-vaisselle va commencer un second drain 90. À la fi n de la vidange, sélectionner le cycle désiré prochaine. REMARQUE Si la porte du lave-vaisselle est ouverte alors que l’unité est en marche, l’START / CANCEL doit être pressé et la porte fermée immédiatement pour retourner l’appareil pour le cycle choisi et l’option, cela doit se faire dans les 10 minutes à l’appareil pour continuer le cycle.

Fonctionnement des voyants lumineux À l’exception de la rincer seul le cycle, le voyant lumineux CLEAN s’allume à la fi n du cycle et ne s’éteint qu’à l’ouverture de la porte du lave-vaisselle. Quand l’option SANITIZE est sélectionnée, le témoin SANITIZED s’allume quand le cycle SANITIZE est terminé. Si la vaisselle n’a pas subi un lavage sanitaire, le témoin ne s’allumera pas. Ceci peut se produire si le cycle est interrompu. Le témoin demeure allumé jusqu’à l’ouverture de la porte. Le voyant lumineux WASHING s’allume au début du cycle et ne s’éteint qu’à la fi n du lavage principal. Le voyant lumineux DRYING indique que le lave-vaisselle a atteint la portion séchage de son cycle. Le voyant s’allume quelle que soit l’option de séchage selectionnee.6

FONCTIONNEMENT DE L’APPAREIL

Heavy Wash Recommandé pour casseroles, poêles, casseroles et vaisselle ayant charges légères à très sale. 9 gal. 34 L.

Hours Normal Wash Recommandé pour légèrement pour les charges très sales. Light Wash/Eco Wash Recommandé pour les charges peu souillées. Top Rack Recommandé pour de petites charges dans le panier supérieur seulement qui sont légers à très sale. Options disponibles: Température; Séchage Sanitize, Hi-Temp; Heat Dry, Air Dry Rinse Only Pour rincer la vaisselle qui sera lavée plus tard. Sanitize, Hi-Temp, Normal; Heat Dry, Air Dry

Hours L’utilisation du vélo et destiné Eau par cycle Durée * (approx.) Cycle et Options Tableau Model FFBD2404 Model FFBD2408 Model FFBD24067 PRÉPARATION ET CHARGEMENT DE LA VAISSLLE Préparation de la vaisselle Enlever tout gros morceau d’aliment, os, noyau, cure-dent etc.. Le système de lavage à fi ltration continue enlèvera les particules d’aliments résiduels. Il faut également décoller les aliments brûlés avant de charger la vaisselle. Vider tout liquide des verres et des tasses. Les aliments comme la moutarde, la mayonnaise, le vinaigre, le jus de citron et les produits à base de tomate risquent de décolorer l’acier inoxydable et les plastiques s’ils restent sur la vaisselle pour une longue période de temps. Il est préférable de rincer ces saletés auparavant, à moins que l’on compte faire fonctionner le lave-vaisselle immédiatement.

• Charger les paniers de manière à ce que les gros articles ne gênent pas l’ouverture du distributeur de détersif.

• Vérifi er les recommendations du fabricant avant de laver tout article

• Si le lave-vaisselle vidange dans un broyeur d’aliments, vous assurer qu’il est complètement vide avant de démarrer le lave-vaisselle. Les fonctions et l’apparence des paniers, y compris de celui des couverts, peuvent etre diff érents de celles de votre modèle. Le panier supérieur est conçu pour vous permettre de charger de nombreuses façons differentes un grand nombre d’ustensiles comprenant les tasses, les verres, les ustensiles à mance, les petites assiettes, les bols, etc. Placez les verres dans le panier sup érieur. Ils peuvent être cassés s’ils sont placés dans le panier inférieur. Les articles en plastique doivent être plac uniquement dans le panier sup érieur. Ils peuvent fondre s’ils sont plac és dans le panier inf érieur. Les verres et les tasses doivent être placàs face vers le bas pour un meilleur lavage et essorage. Chargement standard pour 10 couverts Chargement standard pour 12 couverts Certains modèles possèdent un panier à tasses rabattable ou un panier à tasses/ support de verres à pieds. Ils peuvent servir à charger deux niveaux de tasses, de verres à jus de fruit ou d’autres articles de petite taille. Échelonnez les articles sur le niveau supérieur de manière à ce que l’eau puisse atteindre toutes les surfaces internes. Les replier pour charger des grands verres. Il peut y avoir de la casses si des articles fragiles se touchent pendant le fonctionnement du lave-vaisselle. Les couteaux et ustensiles à long manche peuvent être plac és dans le panier supérieur. Assurez-vous que rien ne passe à travers le fond du panier. Cela bloquerait la rotation du bras de lavage central. Chargement du panier supérieur (Pour de meilleures performances de lavage, le panier supérieur doit être relevé.) (Pour de meilleures performances de lavage, le panier sup érieur doit être relevé.)8 Options du panier supérieur Une option TOP RACK peut être utilisée pour laver des ustensiles de forme diverse quand votre lave-vaisselle n’est pas plein. Quand le panier supérieur est plein de verres et que le panier inférieur est encore vide, vous n’avez plus à attendre pour laver les verres. STEMWARE HOLDER/CUFSHELF non disponible sur tous les modèles. PRÉPARATION ET CHARGEMENT DE LA VAISSLLE Les fonctions et l’apparence des paniers, y compris de celui des couverts, peuvent etre diff érents de celles de votre modèl

Le panier inférieur convient mieux aux assiettes, sauciers, bols et ustensiles de cuisson. Les gros ustensiles doivent être placés dans les coins pour de meilleurs résultats, mettre les bols les casseroles et les poêles face sale vers le bas ou vers le centre. Incliner légèrement pour que la vidange se fasse mieux.Vous assurer qu’aucun grand article ne bloque la rotation du bras gicleur.Vous assurer que les manches ne dépassent pas le fond du panier pour éviter de bloquer la rotation du bras gicleur. Chargement du panier inférieur Chargement standard pour 10 couvertsChargement standard pour 12 couverts9 ATTENTION Placer les articles (couteaux, brochette, etc) leur pointe vers le bas. Sinon des blessures grave peuvent s’ensuivre Les fonctions et l’apparence des paniers, y compris celles des couverts, peuvent être différentes de celles de votre modèle. Mettre les ustensiles dans le panier à ustensiles quand celuici se trouve dans le panier inférieur ou poser le panier à ustensiles sur une table ou un plan de travail pour le remplir. Le panier a ustensiles peut être séparé en plusieurs sections qui peuvent être placées a divers endroits dans le panier inférieur. Remplir de couverts toutes les sections ou bien une seule selon le besoin. Quand les couvercles sont relevés, mélanger les articles dans chaque section du panier, certains se dirigeant vers le haut d’autres vers le bas, pour éviter de les emboîter. Les jets d’eau ne peuvent pas atteindre certains articles emboîtés. Pour ajouter ou retirer les articles apres avoir démarré le cycle de lavage:

• Déverrouiller la porte et attender quelques secondes que le lavage s’arrête avant d’ouvrir.

• Ajouter l’article et attender quelques secondes pour permettre à l’air froid de se propager lentement dans le lave- vaisselle.

• Fermer la porte à fond pour poursuivre le cycle. Chargement du panier à ustensiles PRÉPARATION ET CHARGEMENT DE LA VAISSLLE Ajout d’un article Suivre la disposition sufférée pour les articles, celle qui est illustrée, pour un meilleur lavage des couverts. S’assurer que rien ne dépasse du dessous du panier qui pourrait bloquer le bras gicleur. Ne pas mélanger l’argenterie avec les couverts en acier inoxydable pour éviter d’endommager l’argenture.ATTENTION L’utilisation d’un détergent industriel peut endommager le serpentin et du’autres pièces du lave-vaisselle, entraînant ainsi des dommages à l’appareil et aux biens qui l’entourent. Utilisez uniquement des détergents à lave-vaisselle ménagers. Quelle quantité de détergent utiliser La quantité de détergent a utiliser dépend de la dureté de l’eau. La dureté de l’eau est mesurée en grains par galon. Lorsque la quantité de détergent est insuffi sante, les résultats de lavage peuvent être insatisfaisants, et l’eau dure peut laisser un fi lm ou des taches sur la vaisselle. L’utilisation d’une trop grande quantité de détergent dans l’eau douce peut entraîner la formation d’un fi lm permanint par suite d’attaque par le détergent. La compagnie des esu, la compagnie d’adoucisseurs de votre region ou les services publics de la municipalité peuvent vous fournir la dureté de l’eau de votre secteur. Guide d’utilisation de détergent Cycle Eau douce (0-3 grains) Eau moyennement dure (4-8 grains) Eau dure (9-12 grains) Eau très dure* (plus de 12 grains) Heavy Wash

Normal Wash Top Rack Rinse Only 2 cuillerées à thé (chaque godet-rempli au 1/4) 2 cuillerées à thé (godet de lavage principal-rempli au 1/4) Pas de détergent Pas de détergent Pas de détergent (adoucisseur d’eau recommandé) 5 cuillerées à thé (chaque godet-rempli jusqu’au repère au- dessus de “Regular”) 5 cuillerées à thé (godet de lavage principal-rempi jusqu’au repère au- dessus de “Regular”) 8 cuillerées à thé (chaque godet- entièrement rempi) 8 cuillerées à thé (godet de lavage principal- entièrement rempi) Chaque godet- entièrement rempli (adoucisseur d’eau recommandé) Chaque godet- entièrement rempli (adoucisseur d’eau recommandé) Pas de détergent

Le distributeur de détergent comporte un godet pour le prélavage et un pour le lavage principal. Le détersif dans le godet découvert tombe dans le lave-vaisselle dès que la porte se ferme. Le godet fermable s’ouvre automatiquement durant le lavage principal.

• Utiliser uniquement un détergent neuf pour lave-vaisselle automatique. D’autres types de détergent peuvent provoquer une formation de mousse excessive.

• Si l’on utilise les tablettes de détergent pour lave-vaisselle, il suffi t de placer une tablette dans le godet principal de détergent et de fermer ce godet.

• Ajounter du détergent avant de commencer le cycle.

• Ranger le détergent dans un endroit frais et sec. Un détergent qui à pris l’humidité et qui s’est solidifi é ne se dissout pas complètement. Remplissage du distributeur de détersif En règle générale, utiliser une cuillère à thé pour chaque grain au-dessus de 12 mais dans le cas d’eau très dure, le détergent seul peut ne pas être suffi sant. Il est recommandé d’ajouter un adoucisseur d’eau pour améliorer la qualité de l’eau et les performances de lavage. Si le couvercle est ferme sur la cuvette de lavage principale, ouvrir en appuyant sur le verrou du couvercle.CouvercleGodet de lavage principalVerrou du couverclePrélavageRincer l’aide IndicateurIMPORTANT Avant de démarrer un cycle de lavage, faites couler l’eau chaude pour dégager l’eau fraîche du tuya d’arrivée d’eau.

Produits de rinçage Les produits de rinçage améliorent le séchage et réduisent les taches et les fi lms d’eau. L’eau glisse sur la vaisselle et ne forme pas de gouttelettes qui s’accrochent et qui laissent des taches sur les ustensiles. Un distributeur situé à côté du réservoir à détergent, verse automatiquement la quantité requise de produit de rincage durant le rinçage fi nal. En cas de problème de tache ou de séchage, augmenter la quantité de produit de rinçage en tournant le bouton vers un chiffre plus élevé. Le bouton est situé sous le bouchon du distributeur. Le voyant est sombre quand le distributeur est plein et s’éclaicit quand il presque vide. Sur les modèles dotés d’une fenêtre STATUS (état), LO (bas) apparaît en fi n de cycle indiquant qu’il est temps de procéder au remplissage. Pour ajouter du liquide de rinçage, faire tourner le bouchon du distributeur d’un quart de tour dans le sens inverse des aiguilles d’une montre et tirer. Verser le produit de rinçage jusqu’à ce que le liquide atteigne le niveau de remplissage indiqué. Remettre le bouchon. Ne pas dépasser le niveau de remplissage car cela provoquerait un trop-plein de mousse. En cas de débordement de liquide, essuyer avec un chiffon mouillé. Le distributeur contient une quantité suffi sante de liquide pour effectuer 35 à 140 lavages selon les options choisies. Pression de l’eau La canalisation d’alimentation d’eau chaude au lave-vaisselle doit fournir une pression d’eau entre 20 et 120 psi. La pression d’eau peut être basse lorsqu’une machine à laver ou les douches fonctionnent. Attendez une réduction de l’utilisation d’eau avant de démarrer le lave-vaisselle. Température de l’eau L’eau chaude est nécessaire pour de meilleurs résultats de lavage et de séchage. Pour donner des résultats satisfaisants, l’eau arrivant dans le lave-vaisselle doit avoir une température d’au moins 120

C). Pour vérifi er la témperature de l’eau arrivant dans le lave-vaisselle:

• Tournez le robinet d’eau chaude le plus proche du lave-vaisselle pendant quelques minutes por dégager l’eau fraîch des tuyuax.

• Tenez un thermomètre de bonbons ou à viande sous l’eau pour vérifi er la températer.

• Si la température est inférieure à 120

C), faire aumenter le régagle du thermostat du chauffe-eau par une personne qualifi ée. Ouverture du distributeur Voyant Bouton de réglage Bouchon du distributeur L’option de séchage à chaud HEAT DRY, combinée a un agent de rinçage, améliorera les performances de séchage de votre lave-vaisselle. La consommation d’énergie nécessaire à l’utilsaion de l’option de séchage à chaud HEAT DRY coûte moins de quelques cents par cycle. Vous pouvez choisir de ne pas utiliser l’option de séchage à chaud HEAT DRY. Cependant , certains articles de votre vaisselle ne seront pas tout à fait secs à la fi n du cycle.12 AVERTISSEMENT Risques de brûlure Laissez refroidir l’élément chauffant avant de nettoyer l’intérieur Dans le cas contraire il pourrait en résulter des brûlures.

ENTRETIEN ET NETTOYAGE

Porte extérieure - Nettoyez la porte extérieure avec de l’eau chaude savonneuse et un torchon ou une éponge. Rincez avec de l’eau propre et un linge sec. N’utilisez pas de nettoyants rugueux. Intérieur - L’intérieur du lave-vaisselle incluant le fi ltre est auto-nettoyant avec usage normal. Si besoin, nettoyez autour de la zone du joint de la cuve avec un linge humide. Le fi ltre est auto-nettoyant. Un fi ltre à débris situé dans le centre du fi ltre est conçu pour amasser les morceaux de verre brisé, de pailles, d’os et de noyaux. Trop-plein- empêche le lave-vaisselle de trop se remplir. Il est situé dans le coin avant gauche de la cuve.

• Nettoyez occasionnellement avec un nettoyant domestique contenant du vinaigre ou un javelisant our dissoudre toute accumulation. ou un javelisant our dissoudre toute accumulation.

• Le trop-plein doit pouvoir se soulever facilement d’un pouce. S’il ne fonctionnement pas facilement, soulevez- le et nettoyez le dessous. REMARQUE L’eau dure peut causer le dépôt de ligne accumulation à l’intérieur du lave-vaisselle. Pour les instructions de nettoyage voir “Removing Spots and Film” section.

Pour vider le fi ltre à débris :

1. Saisissez la poignée du fi ltre à débris et

tournez-la 90° dans le sens horaire tout en appuyant sur le centre du bras de lavage.

2. Saisissez le bras gicleur dans le centre et

soulevez l’ensemble bras gicleur et fi ltre à débris vers le haut et l’extérieur du lave- vaisselle.

3. Inclinez l’ensemble au dessus d’un

contenant approprié et tapez-le pour vider le fi ltre à débris. OU, séparez le fi ltre à débris - tirez la poignée du fi ltre à débris vers vous, puis vers le haut, puis encore plus vers vous pour le glisser hors du reste de l’ensemble; videz-le dans un contenant approprié; puis glissez le fi ltre à débris dans l’ensemble.

4. Remettez l’ensemble en place, appuyez

sur le bras au centre et tournez la poignée du fi ltre à débris 90° dans le sens antihoraire en vous assurant que le fi ltre à débris soit selon l’orientation illustrée dans l’image ci-dessus. Pour éviter des dommages à votre unité assurez- vous que le bras gicleur et le fi ltre à débris soient bien fermés en place. Le bras gicleur varie selon le modèle Filtre à débris Enlever le fi ltre à débris (1) (2) (3) ATTENTION Risque de dommage matérial Des températures de gel peuvent provoquer des fuites de conduites d’eau. Assurez-vous que toutes les conduites d’eau au lave- vaisselle et ses canalisations intérieures sont protégées. Dans le cas contraire, il pourrait résulter des dommages matérials. REMARQUE Voir instructions d’installation pour de plus amples informations ë13

ENTRETIEN ET NETTOYAGE

Protection hivernale Un lave-vaisselle laissé à un endroit non chauffé doit être protégé du gel. Demandez à une personne qualifi ée de faire ce qui suit: De débrancher les services d’alimentation:

1. Fermez le courant électrique au lave-

vaisselle a la source d’alimentation en retirant les fusibles ou fermant le disjoncteur de circuit.

2. Fermez l’alimentation d’eau.

3. Placez un récipient sous le robinet

d’arrivée d’eau. Débranchez la canalisation d’eau du robinet d’arrivee d’eau et vidangez dans le récipient.

4. Déconnectez le tuyau de vidange de

la pompe et vidangez l’eau dans le récipient. Pour rétablir le service:

5. Rebranchez l’eau, le tuyau de vidange et

le courant électrique.

6. Ourvez l’eau et le courant électrique.

7. Remplir les deux distributeurs de

détergent et faire fonctionner le lave- vaisselle en cycle HEAVY WASH.

8. Vérifi ez les connexions pour assurer

qu’elles sont dénuées de fuite. Entretien du tuyau de ventilation de vidange Si un tuyau de ventilation de vidange est installé pour votre lave-vaisselle encastré, assurez-vous qu’il est propre de manière à ce que le lave-vaisselle puisse vidanger correctement. Un tuyau de ventilation de vidange est monté habituellement sur le dessus de comptoir et peut être inspecté en enlevant le bouchon. Ceci ne fait pas partie de votre lave-vaisselle et n’est pas couvert par la garantie. Avant de faire appel à un techicien, consultez la liste qui suit. Cela peut vous épargner du temps et de l’argent. Cette liste porte sur des problèmes d’utilisation courante qui ne sont causés ni par un défaut de fabrication ni par un matérial défectueux de votre lave-vaisselle. Salissures d’aliments encore sur la vaisselle

• Choisissez un autre cycle avec temps de lavage plus long.

• Assurez-vous que le chargement du panier est adéquat-évitez l'empilage d'articles.

• La pression d'eau du domicile peut être trop basse-devrait être 20 à 120 livres par pouce carré (psi).

• Vérifi ez la température d'eau entrante. Elle devrait être à environ 120°F (49°F). (Voir Facteurs affectant la performance).

• Vérifi ez la dureté de l'eau. Pour l'eau extrêmement dure, il peut être nécessaire d'installer un adoucisseur d'eau. (Voir Tableau des détergents).

• Utilisez du détergent frais.

• Assurez-vous que les articles ne bloquent pas les bras gicleurs, les empêchant de tourner.

• Ne chargez pas trop le lave-vaisselle (Voir Préparer et charger la vaisselle).

• Assurez-vous que le fi ltre à débris est entretenu et installé correctement (Voir Entretien et nettoyage). Solutions aux Problémes Usuels : Vaisselle pas sèche

• En sélectionnant la Heat Dry, Hi-Temp Wash ou Sanitize les options Cela permettra d’améliorer le séchage.

• Assurez-vous que le distributeur de produit de rinçage est rempli.

• Augmentez la décharge de produit de rinçage. (Voir Produit de rinçage).

• Vérifi ez la température d’eau entrante. Assurez-vous qu’elle est à au moins 120°F (49°F).

• Assurez-vous que le chargement est adéquat-évitez l’empilage d’articles.

• Les tasses avec un fond concave accumuleront de l'eau. Chargez-les complètement à gauche et à droite du panier supérieur de sorte qu'elles seront retenues en position inclinée.

• Les contenants, bols, chaudrons/poêles, et toute vaisselle avec des surfaces concaves qui peuvent amasser l'eau devraient être placés dans le panier face ou à angle vers le bas de sorte que l'eau puisse être drainée même du point le plus bas.

• Les articles en plastique peuvent devoir être essuyés avec un linge. Eau dans le fond de la cuve

• De l'eau qui reste dans le fond de la cuve une fois le cycle complété n'est pas normal. Si de l'eau reste dans le fond de la cuve, le lave-vaisselle peut ne pas drainer correctement. (Voir Lave- vaisselle ne draine pas correctement).14

SOLUTIONS AUX PROBLÉMES USUELS

Vaisselle ébréchée Verrerie/Coutellerie tachetée ou trouble

• Vérifi ez la dureté de l'eau. Pour l'eau extrêmement dure, il peut être nécessaire d'installer un adoucisseur d'eau. (Voir Tableau des détergents).

• La température de l'eau est possiblement basse. Évitez les températures d'eau extrêmement basses ou hautes. (Voir Facteurs affectant la performance).

• Évitez le surchargement et le mauvais chargement. (Voir Préparer et charger la vaisselle).

• Utilisez du détergent frais. Le vieux détergent est ineffi cace.

• Assurez-vous que le distributeur de produit de rinçage est rempli.

• Assurez-vous que la bonne quantité de détergent est utilisée pour le cycle sélectionné. (Voir Distributeur de détergent).

• La pression d'eau du domicile peut être trop basse-elle devrait être 20 à 120 livres par pouce carré (psi).

• Chargez avec soin et ne surchargez pas. (Voir Préparer et charger la vaisselle).

• Placez les articles délicats dans le panier supérieur.

• Placez sécuritairement les verres contre les broches et non par-dessus les broches.

• Chargez les articles de façon sécuritaire et afi n qu'ils ne bougent pas en ouvrant et en fermant les paniers. Ouvrez et fermez les paniers lentement.

• Assurez-vous que les grands verres et les verres à pied ne touchent pas au haut de la cuve lorsque le panier est fermé.

• La porcelaine fi ne antique et le cristal devraient être lavés à la main. Débordement

• Du produit de rinçage renversé peut produire de la mousse et mener à un débordement. Essuyez tous renversements avec un linge humide. Vaisselle tachée ou décolorée

• Le thé et le café peuvent tacher les tasses. Enlevez les taches en lavant à la main dans une solution de 1/2 tasse (120 ml) d'eau de Javel et un litre (1 L) d'eau chaude. Rincez complètement.

• Les dépôts de fer dans l'eau peuvent causer un fi lm jaune ou brun. Un fi ltre spécial installé dans la conduite d'alimentation d'eau corrigera ce problème. (Voir Enlever les taches et le fi lm).

• Les ustensiles en aluminium peuvent laisser des marques grises/noires lorsqu'ils se frottent contre d'autres articles. Chargez correctement.

• Certains aliments avec une acidité élevée peuvent causer une décoloration de l'acier inoxydable et des plastiques si laissés pour une longue période. Utilisez le cycle Rinse Only ou rincez à la main si le lave-vaisselle n'est pas rapidement utilisé.

• Mélanger des ustensiles en acier inoxydable et en argent dans le panier d'ustensiles peut causer des piqures des lames en acier inoxydable. Évitez de mélanger l'acier inoxydable et l'argent. Le cycle prend beaucoup de temps

• Le cycle peut avoir été allongé automatiquement pour atteindre des températures clés à cause de certains facteurs tels l'alimentation d'eau fraîche ou de grosses charges de vaisselle.

• L'option Delay Start peut avoir été sélectionnée.

• Choisissez des options de température plus basse pour raccourcir le cycle.

• Les cycles qui détectent la salissure s'ajustent automatiquement pour assurer un bon lavage - plus il y a de salissure plus long sera le cycle. Gravures

• Utiliser trop de détergent spécialement dans de l'eau douce ou adoucie cause des dommages qui ressemblent à un fi lm mais qui ne peuvent pas être enlevés.

• Ajustez la quantité de détergent selon la dureté de l'eau. (Vérifi er Tableau des détergents).

• Abaissez la température de l'eau en sélectionnant une des options de température plus basse. Bruits normaux que vous entendrez

• Les bruits normaux incluent le remplissage d'eau, la pulvérisation de l'eau, le drainage et les bruits de moteur.

• Il y a un changement remarquable dans le bruit lorsque l'action de lavage passe entre le bras gicleur inférieur et celui du milieu. Cela est normal puisque chaque bras gicleur a son propre bruit.

• Il est normal que le lave-vaisselle arrête (aucun bruit) lorsque l'action de lavage passe entre les bras gicleurs inférieur et du milieu. Le lave-vaisselle ne se remplit pas

• Assurez-vous que l'alimentation d'eau est en marche.

• Assurez-vous que le protecteur de trop plein se déplace librement vers le haut et vers le bas. (Voir la section Protecteur de trop plein). Aucun voyant allumé

• Il est prévu que les voyants de la console s'éteignent lorsque la porte est fermée. Pour savoir comment changer cela, voir Voyants indicateurs d'état dans la section Instructions de fonctionnement.15

SOLUTIONS AUX PROBLÉMES USUELS

Détergent laissé dans les contenants

• Le détergent est peut-être vieux. Jetez et utilisez du détergent frais.

• Assurez-vous que la charge de vaisselle n'empêche pas l'eau du gicleur d'entrer dans le contenant de détergent.

• Assurez-vous que le cycle est complété.

• Assurez-vous que les articles ne bloquent pas le distributeur de détergent et l'empêchent d'ouvrir. Fuites du lave-vaisselle

• Assurez-vous que le joint de la porte soit pressé dans son sillon de montage, se rende au fond de la cuve et ne s'étend pas au delà de la nervure d'extrémité de sorte à interférer avec la fermeture de la porte.

• Du produit de rinçage renversé peut produire de la mousse et mener à un débordement. Essuyez tous renversements avec un linge humide.

• Assurez-vous que le lave-vaisselle est de niveau. (Voir Instructions d'installation).

• Évitez l'excès de mousse en utilisant la bonne quantité de détergent désigné pour les lave-vaisselle automatiques.

• Assurez-vous que le lave-vaisselle est de niveau. (Voir Instructions d'installation). Le lave-vaisselle ne fonctionne pas

• Assurez-vous que le disjoncteur n'est pas déclenché ou qu'un fusible n'a pas sauté.

• Assurez-vous que l'alimentation d'eau est en marche.

• Assurez-vous que le cycle est réglé correctement. (Voir Instructions de fonctionnement).

• Le lave-vaisselle est-il réglé avec l'option Delay Start.

• Assurez-vous que la porte est fermée et verrouillée.

• Assurez-vous que START/CANCEL est enfoncée après le cycle a été sélectionné. Le lave-vaisselle ne draine pas correctement

• Si l'unité est branchée à un broyeur à déchets, assurez-vous que le broyeur est vide.

• Assurez-vous que le bouchon défonçable a été enlevé de l'intérieur de l'entrée du broyeur à déchets.

• Assurez-vous que le boyau de drainage n'est pas coudé.

• Assurez-vous que le cycle est complété, et non en pause.

• Assurez-vous que le fi ltre à débris est entretenu et installé correctement pour éviter les blocages (Voir Entretien et nettoyage). Le lave-vaisselle dégage une odeur

• La vaisselle sale laissée dans le lave- vaisselle trop longtemps peut créer une odeur. Utilisez le cycle Rinse Only (Rinçage seulement).

• Une odeur de « neuf » se dégagera suite à l'installation. Ceci est normal.

• Assurez-vous que l'unité draine correctement. (Voir Le lave-vaisselle ne draine pas correctement). Taches sur l’intérieur de la cuve

• Laver de grandes quantités de vaisselle avec des salissures à base de tomates peut causer une apparence rose/orange. Cela n'affectera pas la performance et pâlira graduellement avec le temps. Pré rincer ou utiliser le cycle Rinse Only réduira les chances de maculage. Utiliser l'option de séchage sans chaleur atténuera le maculage. Enlever les taches et le fi lm L'eau dure peut causer une accumulation de dépôt de chaux sur l'intérieur du lave- vaisselle. La vaisselle et les verres peuvent aussi avoir des taches et un fi lm pour un nombre de raisons. (Voir la section Verrerie/ Coutellerie tachetée ou trouble). Pour enlever l'accumulation, et le fi lm, nettoyez en utilisant les instructions suivantes :

1. Chargez de la vaisselle et des verres

propres de façon normale. Ne chargez aucun ustensile en métal ou argenterie.

2. N'ajoutez pas de détergent.

3. Sélectionnez le cycle NORMAL WASH.

Fermez la porte. Appuyez sur la touche START/CANCEL.

4. Laissez le lave-vaisselle fonctionner

jusqu'à ce qu'il débute le second remplissage d'eau (environ 8 minutes).

5. Ouvrez la porte, versez 2 tasses de

vinaigre blanc dans le fond du lave- vaisselle.

6. Fermez la porte et laissez le cycle

terminer. Ouverture de la porte pendant le cycle
