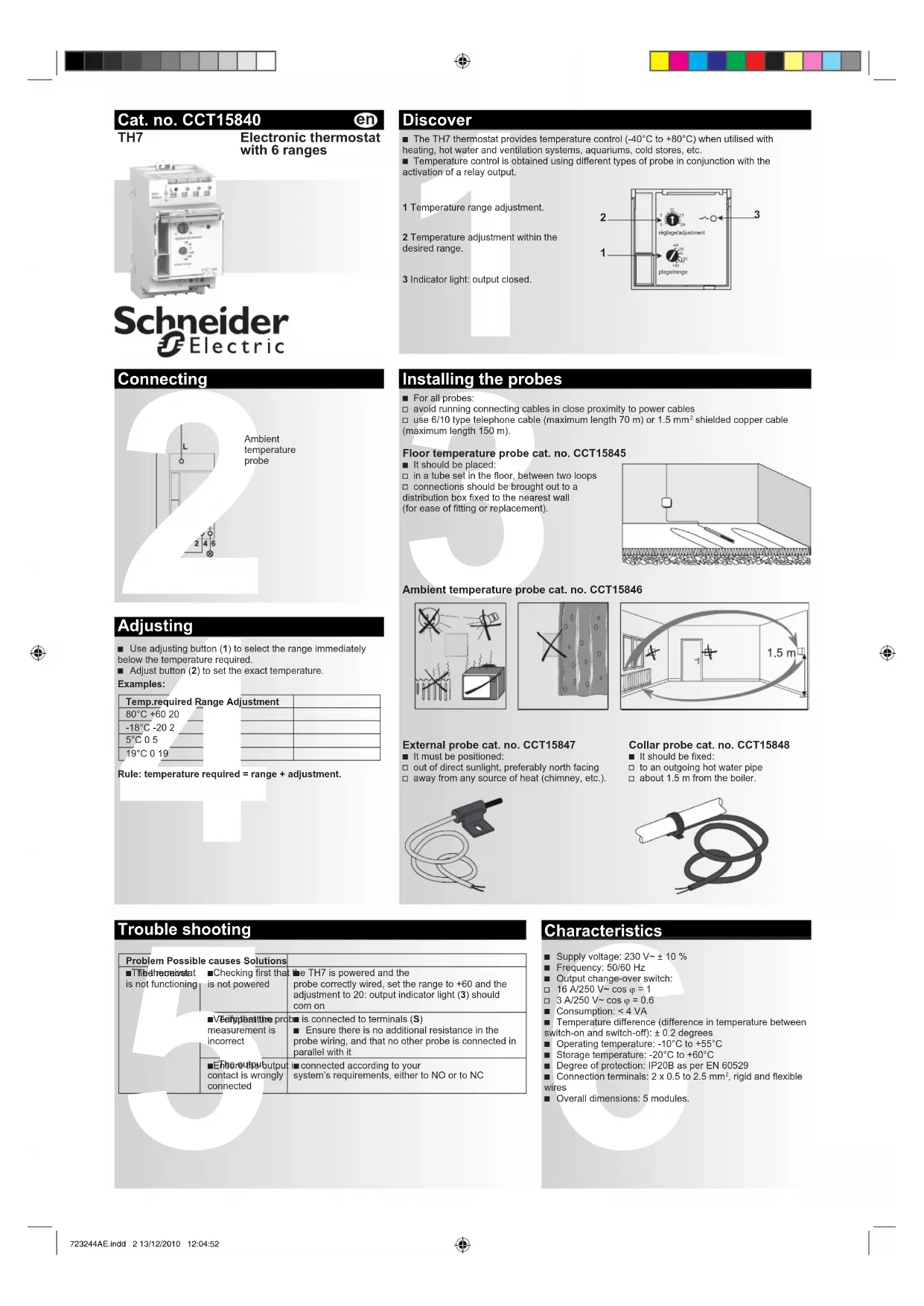

Ambient temperature probe Electronic thermostat with 6 ranges 723244AE.indd 2 13/12/2010 12:04:52Schneider Electric Industries SAS35, rue Joseph MonierCS 30323F- 92506 Rueil Malmaison CedexRCS Nanterre 954 503 439Capital social 896 313 776 €www.schneider-electric.com This product must be installed, connected and used in compliance with prevailing standards and/or installation regulations. As standards, specications and designs develop from time to time, always ask for conrmation of the information given in this publication. Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d’installation en vigueur. En raison de l’évolution des normes et du matériel, les caractéristiques et cotes d’encombrement données ne nous engagent qu’après conrmation par nos services.Réalisation : SEDOC 04 76 18 04 11 723244AE - 12/2010

Découvrez Réglez Réf. CCT15840 Branchez Installez les sondes En cas de problème

plage/rangeréglage/adjustment Le thermostat TH7 permet le maintien de la température (-40 °C à +80 °C) par pilotage du chauffage, eau chaude, ventilation, aquarium, chambre froide… etc. Il contrôle la température par différents types de sonde et active une sortie relais.

1 Réglage de la gamme de température. 2 Réglage de la température dans la gamme choisie. 3 Témoin de fermeture de la sortie. Sonde d’ambiance réf. CCT15846 Pour toutes les sondes : évitez la proximité des câbles de liaison avec les câbles de puissance utilisez du câble téléphonique 6/10

(longueur maximale 70 m) ou du câble cuivre à écran 1,5 mm

(longueur maximale 150 m).

Sonde à collier réf. CCT15848 Elle doit être xée : sur la canalisation de départ eau chaude à environ 1,50 m de la chaudière.

Sonde de sol réf. CCT15845 Elle doit être placée : dans un tube noyé dans la dalle au milieu d’une spire l’une des extrémités doit sortir par une boîte de dérivation scellée dans le mur le plus proche (facilité de mise en place ou de remplacement de la sonde).

Sonde d’extérieur réf. CCT15847 Elle doit être xée : à l’abri du soleil, de préférence côté nord loin de toutes sources de chaleur (cheminée, etc...).

Avec le bouton de réglage (1) sélectionnez la gamme immédiatement inférieure à la température souhaitée. Avec le bouton de réglage (2) réglez la consigne restante.

Exemples : Temp. voulue Plage Réglage 80 °C +60 20 -18 °C -20 2 5 °C 0 5 19 °C 0 19 Règle : température voulue = plage + réglage. Problème Causes possibles Solutions Le récepteur ne fonctionne pas b Le thermostat n’est pas alimenté b Vériez que le TH7 est correctement alimenté avec la sonde correctement branchée, réglez la plage à +60, réglage 20 : le voyant de sortie (3) doit s’allumer

La mesure de la température s’effectue mal b Vériez que la sonde est bien connectée sur les bornes (S) Assurez-vous que la sonde ne comporte pas de résistance additionnelle ni d’autre sonde en parallèle

Le contact de sortie n’est pas branché correctement b Assurez-vous que la sortie est branchée selon vos désirs en NO ou NF

Caractéristiques Alimentation : 230 V~ ± 10 % Fréquence : 50/60 Hz Sortie contact inverseur : 16 A/250 V~ cos ϕ = 1 3 A/250 V~ cos ϕ = 0,6 Consommation : < 4 VA Différentiel (écart de température entre déclenchement et enclenchement) : ± 0,2 degré Temperature de fonctionnement : -10 °C à +55 °C Temperature de stockage : -20 °C à +60 °C Indice de protection : IP20B selon EN 60529 Bornes de raccordement : 2 x 0,5 à 2,5 mm

, ls rigides et souples Encombrement : 5 pas.

Sonde d’ambiance TH7 Thermostat électronique 6 plages 723244AE.indd 3 13/12/2010 12:04:52
