MODE D'EMPLOI RedNet D64R FOCUSRITE
A propos de ce mode d'emploi. 3
Contenu de l'emballage 3
INTRODUCTION. 4
GUIDE D'INSTALLATION 5
Connexions et fonctionnalités de la RedNet 6/D64R 5
Faces avant 5
Faces avant .suite 6
Faces arrirée 7
Connexion de l'alimentation 8
Crochet de maintien de cable d'alimentation IEC 8
1. Caracteristiques physiques 9
Alimentation requise 9
FONCTIONNEMENT DE LA REDNET 6/D64R. 10
Première utilisation et mises à jour du firmware (micrologiciel interne) 10
Horloge numérique 10
11
Fonctionnement Pull Up et Pull Down. 12
Convertisseurs de frquence d'echantillonnage 12
AUTRES COMPOSANTS DU SYSTÉME REDNET 13
EMPLOI DE REDNET CONTROL 13
Mesure du signal 13
ID (identification). 14
Menu Tools (outils) 14
ANNEXE 15
Brochage des connecteurs. 15
Connecteur Ethernet 15
PERFORMANCES ET CARACTERISTIQUES TECHNIQUES 16
Garantie et service après-vente RedNet Focusrite 19
Enregistrement de votre produit 19
Assistance clientèle et service après-venture 19
Guide de dépannage 19

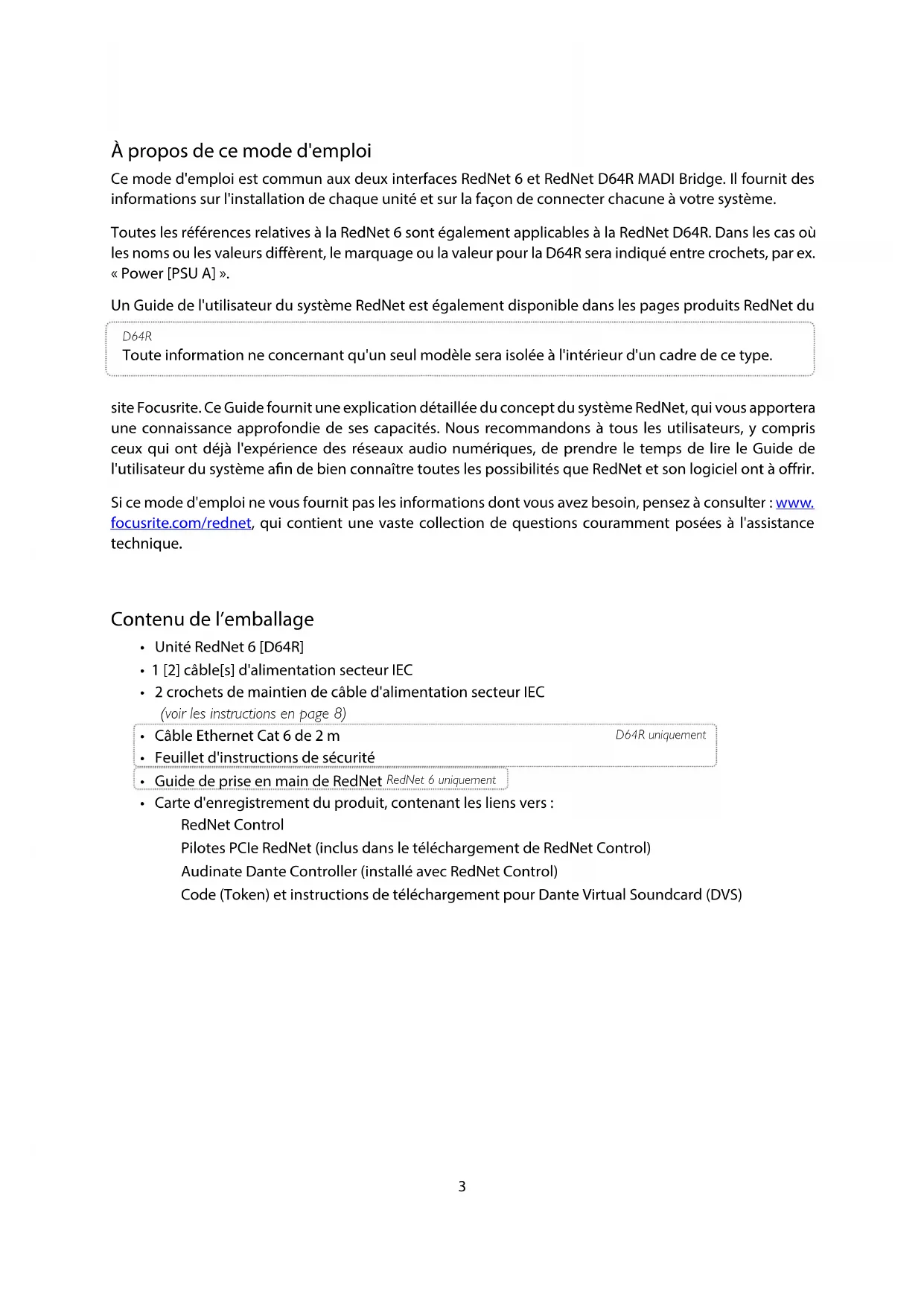

À propos de ce mode d'emploi
Ce mode d'emploi est commun aux deux interfaces RedNet 6 et RedNet D64R MADI Bridge. Il fournit des informations sur l'installation de chaque unité et sur la façon de connecter chacune à votre système.
Toutes les références relatives à la RedNet 6 sont également applicables à la RedNet D64R. Dans les cas où les noms ou les valeurs diffèrent, le marquage ou la valeur pour la D64R sera indiqué entre crochets, par ex. « Power [PSU A] »
Un Guide de l'utilisateur du système RedNet est également disponible dans les pages produits RedNet du
D64R
Toute information ne concernant qu'un seul modele sera isolée a l'intérieur d'un cadre de ce type.
site Focusrite. Ce Guide fournit une explication détaillée du concept du système RedNet, qui vous apportera une connaissance approfondie de ses capacités. Nous recommendons à tous les utilisateurs, y compris ceux qui ont déjà l'expérience des réseaux audio numériques, de prendre le temps de dire le Guide de l'utilisateur du système afin de bien connaître toutes les possibilités que RedNet et son logiciel ont à offrir.
Si ce mode d'emploi ne vous fournit pas les informations dont vous avez besoin, pensez à consulter : www. focusrite.com/rednet, qui contient une vaste collection de questions courament posées à l'assistance technique.
Contenu de l'emballage
- Unité RedNet 6 [D64R]
- 1 [2] cable[s] d'alimentation secteur IEC
- 2 crochets de maintainen de cable d'alimentation secteur IEC (voir les instructions en page 8)
Cable Ethernet Cat 6 de 2 m
D64R uniquement
- Feuillet d'instructions de sécurité
- Guide de prise en main de RedNet RedNet 6 uniquement
- Carte d'enregistrement du produit, contenant les liens vers :
RedNet Control
Pilotes PCIe RedNet (inclus dans le téléchargement de RedNet Control)
Audinate Dante Controller (installé avec RedNet Control)
Code (Token) et instructions de téléchargement pour Dante Virtual Soundcard (DVS)

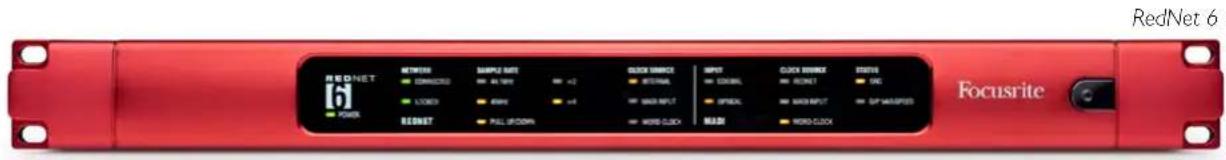

INTRODUCTION
Merci d'avoir besoin la RedNet 6/D64R de Focusrite.

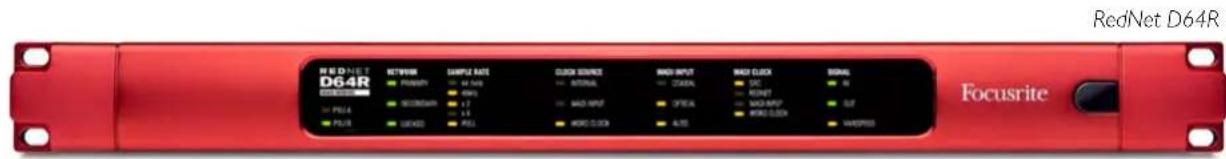

La RedNet 6/D64R MADI Bridge est une unité 1U à monter en rack 19" qui fournit une interface entre n'importe quel apparéil MADI (AES10) et le système audio Ethernet RedNet.
Elle prend en charge jusqu'à 64 canaux d'entrée/sortinge audio numérique aux fréquences d'échantillonnage standard (44,1/48 kHz) d'un système MADI - 32 canaux à 96 kHz et 16 à 192 kHz.
D64R
Les deux connecteurs Ethernet (principal et secondaire) de la face arrêté assurent une fiabilité maximale du réseau avec une bascule transparente sur un réseau de secours dans le cas peu probable d'une panne de réseau. Ces ports peuvent également servir à brancher en guirlande des unités supplémentaires cas de fonctionnement en mode commuté.
Les alimentations electriques redondantes (PSU A et B) à prises d'entrée indépendantes en face arrêté permettent à une alimentation d'être branchée à une source non interruptible. Le statut de chaque bloc d'alimentation peut être contrôle à distance via le réseau ou en face avant.
La connexion MADI peut utiliser à la fois l'interface coaxiale sur BNC et l'interface fibre duplex standard.
Un convertisseur de fréquence d'échantillonnage (SRC pour « Sample Rate Converter ») sur chaque entrée et sortie permet un fonctionnement instantané avec n'importe qu'elle source MADI independamment de la fréquence d'échantillonnage ou de l'horloge du réseau audio Dante.
L'entrée/sortie de signal Word Clock par connecteurs BNC permet la synchronisation du réseau Dante ou du flux MADI sur l'horloge maître du site, plus la synchronisation d'équipements externes sur le réseau Dante.
La face avant presente un ensemble de voyants permettant de confirmer l'etat du réseau, la fréquence d'échantillonnage, les sources d'horloge et les réglages de l'interface MADI.
GUIDE D'INSTALLATION
Connexions et fonctionnalités de la RedNet 6/D64R

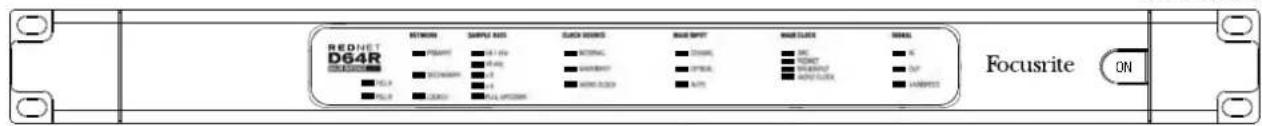

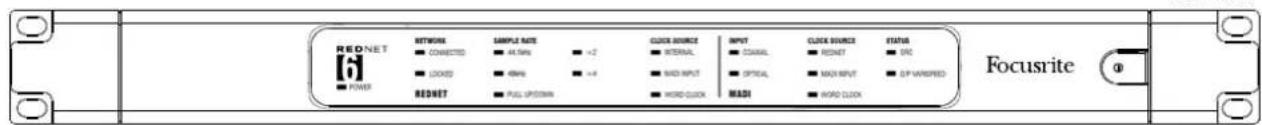

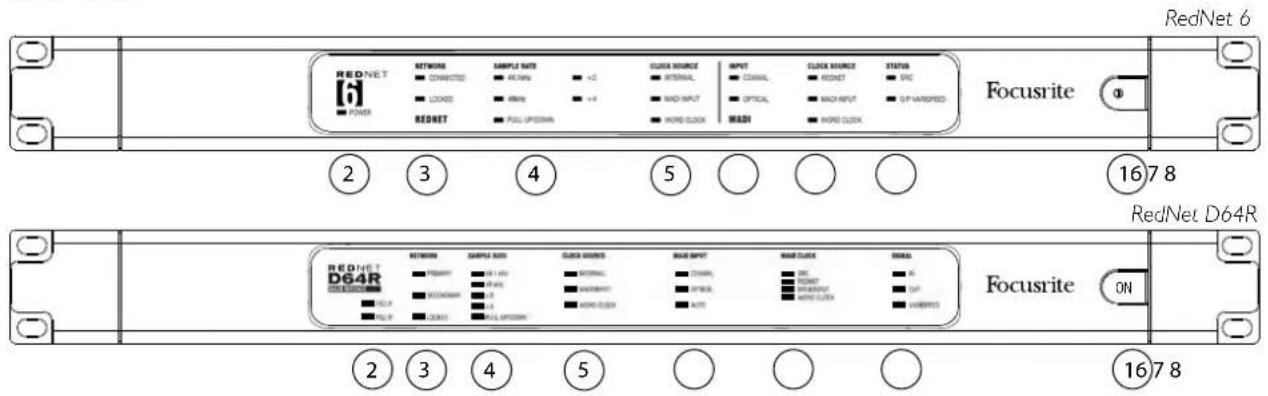

Faces avant
- Interrupteur d'alimentation secteur
-
Voyant(s) d'alimentation POWER
-
Power [PSU A] - S'allume lorsque le courant est reçu en entrée et que toutes les sorties CC sont presents.
D64R
- PSU B - S'allume lorsque le courant est reçu en entrée et que toutes les sorties CC sont générées.
Lorsque les deux alimentations fonctionnent et recoivent du courant, c'est l'alimentation PSU A qui est utilisé par défaut.
-
Voyants d'etat du réseau RedNet :
-
CONNECTED [PRIMARY] - S'allume lorsque l'appareil est connecté à un réseau Ethernet actif. [S'allume également pour signaler une activités réseau lors du fonctionnement en mode commuté].
D64R
- SECONDARY - S'allume lorsque l'appareil est connecté à un réseau Ethernet actif. Non utilisé lors du fonctionnement en mode commuté.
-
LOCKED - S'allume lorsqu'un signal de synchronisation valide est reçu du réseau ou quand l'unité RedNet 6/D64R est la reférence (maître) du réseau. Clignote si une horloge externe est selectionnée mais pas connectée.
-
Voyants de fréquence d'échantillonnage (SAMPLE RATE) RedNet
Cinq voyants orange: 44.1 kHz, 48 kHz, x2 (multiple de 44.1 ou 48), x4 (multiple de 44.1 ou 48) et variation PULL UP/DOWN de la fréquence d'échantillonnage. Ces voyants s'allument individuellement ou en combinaison pour indiquer la fréquence d'échantillonnage utilisée. Par exemple: pour un réglage à 96 kHz avec pull up/down, les voyants 48 kHz, x2 et Pull Up/Down sont allumés.
- Voyants de source d'horloge RedNet
Lorsque la RedNet 6/D64R est l'horloge de referencia du réseau Dante, un des voyants suivants s'allume:
- INTERNAL - LED orange indiquant que cette unité est verrouillée sur son horloge interne.
RedNet 6
RedNet D64R
- MADI INPUT - LED orange indiquant que cette unité est verrouillée sur l'entrée MADI.
- WORD CLOCK - LED orange s'allumant pour indiquer l'utilisation d'une synchronisation sur un signal word clock externe.
6. Voyants d'entrée MADI
Si un signal d'entrée selectionné est incorrect ou absent, levoyant de la source d'entrée clignote.
COAXIAL - LED orange indiquant que l'entrée coaxiale est selectionnée ou que l'entrée BNC est opérationnelle alors qu'AUTO est selectionnée.
- OPTICAL - LED orange indiquant que l'entrée optique est selectionnée ou que l'entrée optique est opérationnelle alors qu'aUTO est selectionnée.
D64R
- AUTO - Indique que la sélection d'entrée se fait de façon automatique (avec préférence à l'entrée optique). Cevoyant clignote si AUTO est sélectionné mais qu'aucune entrée (coaxiale ou optique) n'est opérationnelle.
7. Source d'horloge [horloge MADI]
D64R
-
SRC - LED orange indiquant que le SRC est actuillagement actif.
-
REDNET - LED orange indiquant que le signal MADI utilise l'horloge du réseau.
- MADI INPUT - LED orange indiquant que l'horloge de sortie MADI est verrouillée sur la fréquence d'entrée.
- WORD CLOCK - LED orange indiquant que l'entrée/sorting MADI est verrouillée sur le signal word clock entrant par le connecteur BNC de la face arrête.
8. Statut MADI [Signal]
RedNet 6
- SRC - LED orange indiquant que le SRC est actuillagement actif.
D64R
- INPUT - LED verte indiquant la presence d'un signal à l'entrée MADI sélectionnée. Levoyant s'allume si n'importe lequel des canaux du flux entrant atteint au moins une valeur de -42 dB FS.
- OUTPUT - LED verte indiquant la presence d'un signal à la sortie MADI sélectionnée. S'allume comme pour le signal d'entrée.
- O/P VARISPEED [VARISPEED] - LED orange indiquant que l'unité fonctionne en mode MADI 56 canaux. Cevoyant clignote lorsque :
a) Le signal dépasse la tolérance MADI (au-delà de 1 % de la valeur nominale) et l'unité n'est PAS en mode 56 canaux, ou...
b) Une entree incorrekte est detectee alors que le MADI est asservi a ce qui est reçu (réglage « MADI follow Rx »).

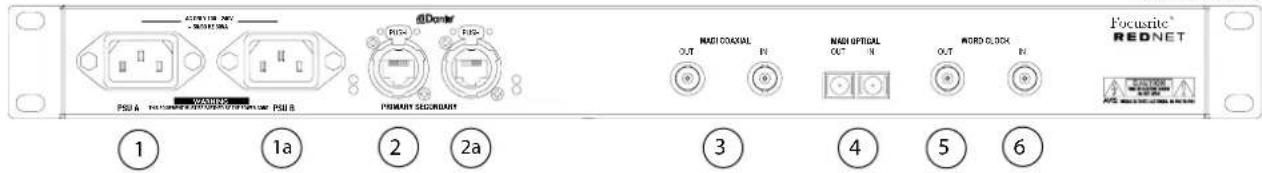

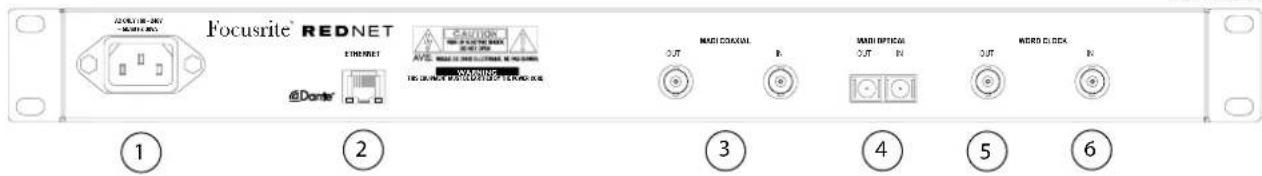

Faces arrière
RcINet 6
RedNet D64R
- Embase IEC d'alimentation secteur [PSU A]
Prise IEC standard pour le raccordement au secteur. Les RedNet 6/D64R possedent des alimentations electriques « universelles » leur permettant de fonctionner sur n'importe qu'elle tension d'alimentation comprise entre 100V et 240V .
Notez bien que l'utilisation initiale nécessite le montage du crochet de maintien de la fiche d'alimentation - voir page 8.
1a Embase IEC d'alimentation secteur B
D64R Prise d'entree pour la source d'alimentation secteur de secours. L'alimentation B reste en attente mais prenra le relais en toute transparence en cas de defaillance de I'alimentation A ou de coupure de I'alimentation electrique de celle-ci.
Si un onduleur est disponible, il est recommendé de l'installer sur l'entrée B.
Connecteur RJ45 [etherCON] pour le réseau Dante. Utilisez des cables réseau CAT 5e ou CAT 6 standard pour le raccordement à un commutateur Ethernet local en vue de connecter la RedNet 6/D64R au réseau RedNet. À côté de chaque prise réseau se trouvent des LED qui s'allument pour signaler la validité de la connexion réseau et l'activité sur le réseau.
Voir page 15 pour des détails sur les connecteurs.
2a Port reseau secondaire (SECONDARY)
D64R Connexion au reseau Dante secondaire lorsque deux liaisons Ethernet independantes sont utilisées (mode redondant) ou port supplémentaire sur un commutateur reseau intégré au reseau principal (mode commute).
- Entreie-sortie MADI - coaxiales sur BNC
Connecteurs BNC d'entrée et de sortie pour cable coaxial 75
- Entree/sortie MADI - optiques
Connecteurs pour fibre optique Duplex SC. La fibre doit etre a la norme multimode 62,5/125.
5.Sortie Word Clock
Fournit une sortie de la reférence d'horloge désisie pour le système (peut être commutée entre la fréquence de base et celle du réseau).
- Entree Word Clock
Permet la synchronisation du réseau Dante sur l'horloge Word Clock du site.
Connexion de l'alimentation
Ces informations ne concement que la RedNet D64R.

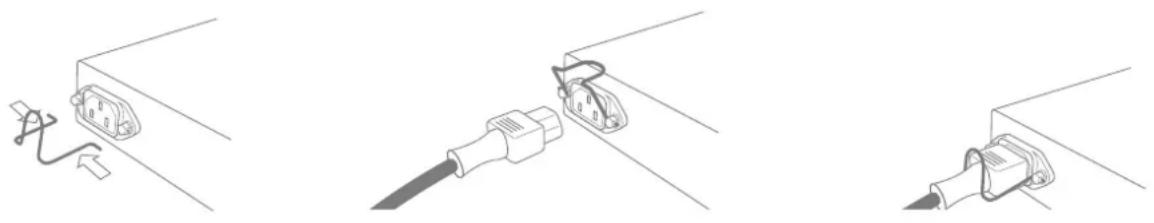

Crocket de maintainen de cable d'alimentation IEC
La RedNet D64R est livrée avec des crochets de maintien pour cable d'alimentation IEC. Ceux-ci empêchent toute déconnexion accidentelle d'un cordon d'alimentation en cours d'utilisation. Lors de l'installation de l'unité, les crochets de maintien doivent être montés sur les prises d'entrée d'alimentation de la face arrête.
Insérez chaque crochet en pinctant ses bras comme représenté dans la première image ci-dessous, en alignant une par une ses pattes avec les orifices traversants sur l'embase IEC, puis en les reliachant.
Assurez-vous que chaque crochet est bien orienté comme illustré dans les autres images ci-dessous ou son efficacité seraompromise.

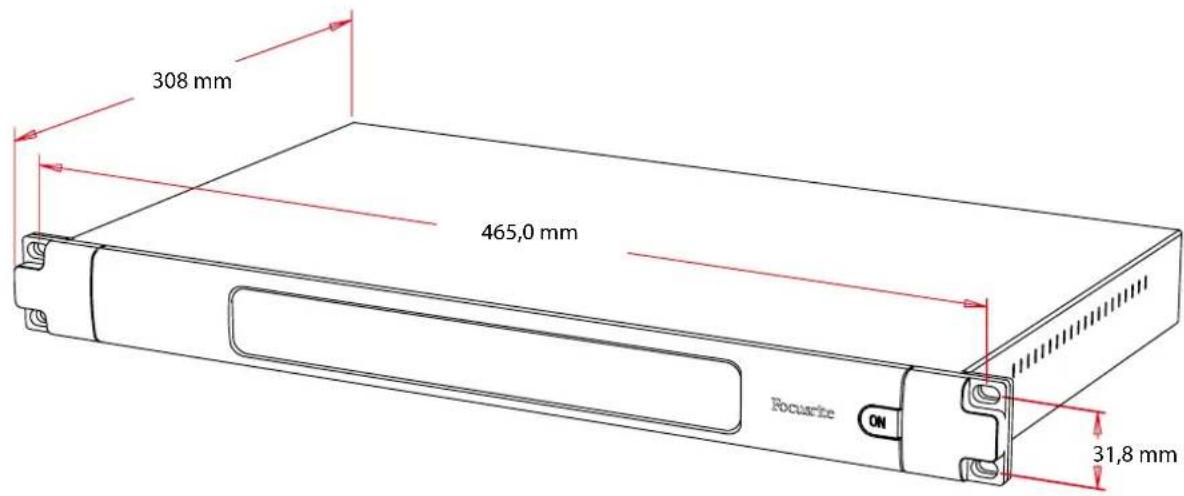

Caracteristiques physiques
Les dimensions de la RedNet 6/D64R sont données dans le schéma ci-dessus.
La RedNet 6/D64R nécessite 1U d'espace vertical et au moins 350mm de profondeur dans le rack, pour le passage des cables. La RedNet 6/D64R pèse 3,74 [4,32] kg et pour les installations en environnement fixe (par ex. en studio), les vis de fixation de la face avant fourniront un maintain équat. Si les unités sont destinées à une utilisation itinérante (par ex., en flight-case pour des tournées, etc.), il convient d'envisager l'utilisation de rails de support latéraux dans le rack.
La RedNet 6/D64R dégage peu de chaleur et est refroidie par convection naturelle. La température ambiente de fonctionnement de l'appareil est de 50 degrés Celsius.
La ventilation se fait par des ouvertures sur les deux cots du boitier. Ne montez pas la RedNet 6/D64R juste au-dessus d'un équipement dégageant une forte chaleur, comme par exemple un amplificateur de puissance. Veiliez également à ce qu'après montage en rack, les ouvertures laterales ne soient pas obstruées.
Alimentation requise
La RedNet 6/D64R est alimentée par le secteur. Elle possède une alimentation « universelle » qui peut fonctionner avec toute courant alternatively du secteur de 100V à 240V . Le raccordement au secteur se fait par des connecteurs IEC standards à 3 broches en face arrêté.
Un ou deux cables IEC homologues sont fournis avec l'unité -ils doivent etre terminés par des fiches D64R
Quand les deux alimentations PSU A et PSU B sont connectées, PSU A devient l'alimentation par défaut et tire donc plus de courant que PSU B. Si un système de type onduleur est prévu pour éviter toute interruption d'alimentation, il est recommandé de le brancher à l'entrée B.
secteur du type ajusté à votre pays.
La consommation electrique de la RedNet 6/D64R est de 30 VA.
Veuillez noter qu'il n'y a pas de fusibles dans la RedNet 6/D64R, ni aucun composant d'aucune sorte qui soit replacable par l'utilisateur. Veuillez adresser toutes les questions relatives au service après-vente à l'équipe d'assistance clientèle (voir « Assistance clientèle et service après-vente » en page 19).
FONCTIONNEMENT DE LA REDNET 6/D64R
Première utilisation et mises à jour du firmware (micrologiciel interne)
Votre RedNet 6/D64R peut nécessiter une mise à jour* de son firmware (micrologiciel interne) après sa première installation et une fois allumée. Les mises à jour du firmware sont initiaies et gériées automatiquement par l'application RedNet Control.
*ll est important de ne pas interrompre la procedure de mise a jour du firmware en eteignant la RedNet 6/ D64R ou l'ordinateur sur lequel fonctionne RedNet Control ou encore en disconnectant I'un ou I'autre du reseau.
De temps à autre, Focusrite publiera des mises à jour du firmware RedNet dans de nouvelles versions de RedNet Control. Nous vous recommandons de maintainir toutes les unités RedNet à jour avec la dernière version de firmware fournie dans chaque nouvelle version de RedNet Control.
Horlogenumerique
La RedNet 6/D64R peut fonctionner sur deux domains d'horloge distincts :
L'horlogereseau RedNet
L'horloge audio MADI
Il n'est pas nécessaire que ces deux domaines soient synchronisés donc des sources d'horloge indépendantes peuvent être utilisées. Cela est rendu possible par l'utilisation de convertisseurs de fréquence d'échantillonnage à l'entrée/sortinge audio du produit.
Trois sources d'horloge sont possibles :
- Réseau (la RedNet 6/D64R peut également servir d'horloge de referencia pour le réseau)
- EntreEMADI
- EntreeWordClock
Lorsque la conversion de fréquence d'échantillonnage est activée, les sources d'horloge de la sortie MADI et de la RedNet 6/D64R peuvent être sélectionnées indépendamment dans l'application RedNet Control.
Lorsque la conversion de fréquence d'échantillonnage est désactivée, la sortie MADI et le réseau RedNet sont synchrones. Dans ce cas, la sélection de la source d'horloge de l'unité se fait dans l'application RedNet Control au moyen de « RedNet Clock Source ». Si le MADI et le réseau doivent fonctionner de façon synchrone, les règles suivantes doivent être suivies :
- Avec le réseau comme source d'horloge, il est important que tout appeareil envoyant un signal MADI à la RedNet MADI 6/D64R receive égarlement un signal Word Clock de la RedNet 6/D64R ou d'une autre unité RedNet.
- Avec le Word Clock comme source d'horloge, tout apparéil envoyant un signal MADI à la RedNet MADI 6/D64R doit également receivevoir un signal d'horloge valide de la même source que la RedNet 6.
La sortie Word Clock de la RedNet 6/D64R peut etre commutée au moyen de l'application RedNet Control pour produces un des quatre signaux d'horloge :
Horloge du réseau
- Horloge du réseau (fréquence de base)
- EntreEMADI
- Entrée Word Clock (Note : une terminaison 75 ohms commutable peut etre selectionnee dans RedNet Control).
Modes MADI
La RedNet 6/D64R prend en charge les modes MADI avec et sans Varispeed. Les modes sans Varispeed autorisent jusqu'à 64 canaux d'entrée/sorting à 48 kHz. Le mode Varispeed autorise jusqu'à 56 canaux d'entrée/sorting à 48 kHz. L'entrée MADI de la RedNet 6/D64R détecte automatiquement le nombre de canaux des signaux entrants, ce qui signifie que l'utilisateur n'a aucun réglage à faire. Lorsque l'asservissement à la réception (« Follow Rx », dans le menu de sortie MADI Output) est activé, la sortie MADI de la RedNet 6/ D64R est automatiquement réglée pour correspondre au signal MADI entrant.
La selection d'entrée MADI de la RedNet 6/D64R MADI est par défaut à détction automatique, bien qu'il soit possible de la supplanter manuelle dans l'application RedNet Control. Lorsque le mode AUTO est sélectionné et que des signaux sont présents à la fois à l'entrée coaxiale et à l'entrée optique, la RedNet 6/ D64R désit automatiquement l'entrée optique. Si le cable optique est débranché de l'entrée de la RedNet 6/D64R, l'unité bascule automatiquement sur l'entrée coaxiale. Si la détction automatique d'entrée est sélectionnée alors qu'il n'y a ni signal coaxial ni signal optique valide en entrée, les deux voyants des entrées optique et coaxiale clignotent.
La sortie MADI de la RedNet 6/D64R a trois états Varispeed selectionnables dans l'application RedNet Control:
Varispeed
Fixed(fixe)
- Follow MADI input (asservissement à l'entrée MADI)
En plus des états Varispeed, la sortie MADI de la Rednet 6/D64R autorise diverses fréquences d'échantillonnage. Elles peuvent être sélectionnées dans l'application RedNet Control:
- Single (44,1 ou 48 kHz)
Dual (88,2 ou 96 kHz) - Quad (176,4 ou 192 kHz)
- Follow MADI input (asservissement à l'entrée MADI)
Quand une entrée MADI est presente, la sortie MADI de la RedNet 6/D64R correspond automatiquement à l'entrée MADI.
Fonctionnement Pull Up et Pull Down
La RedNet 6/D64R peut fonctionner au pourcentage de variation pull up ou pull down selectionné dans l'application Dante Controller.
En fonctionnement en mode 64 canaux (c'est-à-dire sans Varispeed), le MADI ne peut pas fonctionner au-delà d'une variation d'environ ±1 % par rapport à la fréquence d'échantillonnage nominale. Cela peut devenir un problème lorsque le domaine de l'horloge réseau est pousse au-delà de 1 % de la valeur nominale. Dans ces conditions, le voyant de sortie Varispeed de la face avant clignote pour indiquer que la sortie est au-delà de la tolérance MADI. Par conséquent, pour continuer à produit une sortie MADI valide par la RedNet 6/D64R, il sera nécessaire de faire fonctionner la sortie MADI en mode 56 canaux (Varispeed), d'utiliser une conversion de fréquence d'échantillonnage ou de ramener la fréquence du réseau dans la plage de tolérance, à savoir 1 % de la fréquence d'échantillonnage nominale.
Convertisseurs de fréquence d'échantillonnage
Les convertisseurs de fréquence d'échantillonnage ou SRC (« Sample Rate Converters ») devont être actifs pour toutes les sources qui n'utilisent pas l'horloge système actuelle comme signal de référence.
Cela peut être particulièrement utile dans les environnements de post-production où l'audio du réseau subit une variation pull up ou pull down, mais où il est nécessaire que le flux MADI soit à la fréquence d'échantillonnage de base pour interfacer, par exemple, une console de mixage.
Sachez qu'activer les convertisseurs de frquence d'échantillonnage augmentera la latence globale de l'appareil.
AUTRES COMPOSANTS DU SYSTEME REDNET
La gamme de matériel RedNet comprend divers types d'interfaces d'entrée/sorting et une carte PCIe d'interface audio numérique qui s'installe dans l'ordinateur hôte. Toutes les unités d'entrée/sorting peuvent être considérées comme des boîtiers de « distribution » (et/ou de « concentration ») vers/depuis le réseau, et toutes sont dans des boîtiers pour rack 19" alimentés par le secteur. Il existe également trois éléments logiciels, RedNet Control (voir ci-dessous), Dante Controller et la carte virtuelle Dante Virtual Soundcard.

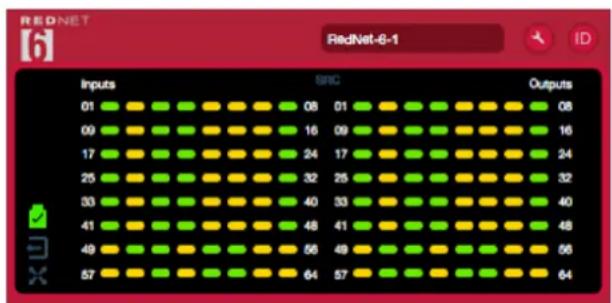

EMPLOI DE REDNET CONTROL
RedNet Control refletera l'état des unités RedNet générées dans le système, en affichtant une image représentant chaque unité matérielie.
L'illustration ci-dessus montre un RedNet 6, avec un signal present sur chaque canal et une connexion réseau verrouillée avec les SRC éteints.
D64R
Alimentations (PSU) A & B - S'allume si l'alimentation correspondante recoit du courant et que toutes les sorties CC sont presents.
Réseau[x] - S'allume pour chacun en cas de connexion valide.
Verrouillée - L'unité est correctement verrouillée sur le réseau (se transforme en croix rouge en l'absence de verrouillage).
Maitre du reseau - S'allume pour indiquer que l'unité est maître sur le reseau.
Horloge externe - Vert : s'allume lorsque l'horloge externe est selectionnée et verrouillée.
Ambre : s'allume lorsque l'horloge externe est selectionnée mais pas verrouillée.
Rouge : s'allume lorsque l'horloge externe est selectionnée mais pas connectée.
Mesure du signal
Chaque canal d'entrée et de sortie a un indicateur virtuel de signal. Cinq niveaux différents sont représentés :
- Noir :aucun signal presente
- Vert attenué: > -126 dB FS
- Vert: -42 dB FS
-
Ambre: -6 dB FS
-
Rouge:0 dB FS
- SRC: indique les convertisseurs de fréquence d'échantillonnage sont actifs.
ID (identification)
Cliqueur sur l'icone d'identification permettra de repérer l'appareil actuellément controle en faisant clignoter les LED de sa face avant.
Menu Tools (outils)
Cliqueur sur I'icone d'outil donne acces aux reglages de système suivants :
MADI Input Selection (seLECTION d'entrée MADI) - Une seule peut être seLECTIONNée à la fois.
Coaxial (entree coaxiale)
- Optical (entree optique)
Network (base rate) (réseau à la fréquence de base)
SRC (conversion de fréquence d'échantillonnage)
- Enable (activer) - Cochez/décochez cette option
-
MADI Output Rate (fréquence de sortie MADI) - Une seule peut être seLECTIONNée à la fois.
-
Follow Rx (asservissement à la réception)
- Single Rate (fréquence simple)
- Double Rate (fréquence double)
-
Quad Rate (fréquence quadruple)
-
SRC Clock Source (source d'horloge de SRC) - Une seule peut être seLECTIONNée à la fois.
-
MADI Input (entree MADI)
-WordClock - RedNet
RedNet Clock Source (source d'horloge RedNet) - Une seule peut etre selectionnee a la fois.
- Internal (interne, la RedNet 6/D64R est maître du réseau et fonctionne sur son horloge interne)
- MADI Input (entree MADI)
Word Clock
Preferred Master (maître de préférence) - Statut On/Off.
Word Clock Output (sortie Word Clock) - Une seule peut être seLECTIONNée à la fois.
Network (réseau)
Network (base rate) (réseau à la fréquence de base)
- MADI Input (entree MADI)
- Word Clock Input (entree Word clock)
Word Clock Termination (terminaison Word Clock) - Cochez/décochez cette option (applique une terminaison de 75 Ω à l'entrée BNC pour Word Clock).
MADI Output Varispeed (Varispeed en sortie MADI) – Une seule option peut être seLECTIONNée à la fois.
- Follow Rx (asservissement à la réception)
Fixed (fixe à 64/32/16)
Varispeed (56/28/14)
ANNEXE
Brochage des connecteurs
Connecteur Ethernet
Type de connecteur: prise RJ-45 [etherCON]
Application: Ethernet (Dante)
| Broche | Conducteur Cat 6 |
| 1 Blanc | + Orange |
| 2 Orange | |
| 3 Blanc | + Vert |
| 4 Bleu | |
| 5 Blanc | + Bleu |
| 6 Vert | |
| 7 Blanc | + Marron |
| 8 Marron |
PERFORMANCES ET CARACTERISTIQUES TECHNIQUES
| Convertisseurs de fréquence d'échantillonnage | |
| Plage de verrouillage de fréquence d'échantillonnage | 41 à 216 kHz (MADI) |
| Erreur de gain -0,01 dB | |
| Plage dynamique > 139 dB (méthode -60 dB FS) | |
| DHT + B < -130 dB (0,00003 %); entrée à 0 dB FS | |
| Latence 43 à 196 échantillons | (dépendant de la fréquence d'échantillonnage du réseau et du MADI) |
| Sources d'horloge MADI RedNet, entrée MADI et Word Clock | |
| Performances numériques | |
| Fréquences d'échantillonnage prises en charge | 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz (-4 % / -0,1 % / +0,1 % / +4,167 %) en 24 bits |
| Sources d'horloge Interne, MADI ou maître du réseau Dante | |
| Plage de Word Clock externe | Fréquence d'échantillonnage nominale ±7,5 % |
| Connectique de la face arriere | |
| MADI coaxial | |
| Norme electrique | Selon AES10:2008 |
| Cable commandé | Impédance caractéristique de 75 Ω |
| Connecteur | BNC 75 Ω |
| MADI optique | |
| Norme optique | Selon AES10:2008 (ISO/IEC 9314-3, FDDI, ANSI X3.166) |
| Cable commandé | (OM1) Fibre multi-mode, à gradient d'indice, 62,5 μm, gaine optique de 125 μm (OM2) Fibre multi-mode, à gradient d'indice, 50 μm, gaine optique de 125 μm OM1 adhé à AES10:2008 RedNet 6/D64R soutient OM2 si le périphérique 3rd Party prend également en charge OM2 |
| Connecteur | Duplex SC |
| Word Clock | |
| Entrée | 1 port BNC 75 Ω (à terminaison commutable) |
| Sortie | 1 port BNC 75 Ω |
| Alimentation électrique et réseau | |
| Alimentation électrique | 1 [2] entrées IEC avec crochets de maintainen |
| Network (réseau) | 1 connecteur RJ45 [2 etherCON NE8FBH-S, également compatible avec les connecteurs RJ45 standard (Accomode l'éther résistant etherCON NE8MC*. Ne s'imbrique pas avec le connecteur de cable Cat 6 NE8MC6-MO et le cable NKE65*) |
| Voyants en face avant | |
| Power [PSU A] | LED verte. S'allume lorsque un courant alternatif y est reçu et que toutes les sorties CC sont prsentes. |
| PSU B [D64R uniquement] | LED verte. S'allume lorsque un courant alternatif y est reçu et que toutes les sorties CC sont prsentes. |
| Network - Connected [Primary] | LED verte. Indique qu'une connexion réseau est présente [au port principal (Primary) en mode redondant. En mode commuté, une connexion réseau valide au port réseau principal ou secondaire fera s'allumer cette LED]. |
| Network - Secondary [D64R uniquement] | LED verte. Indique qu'une connexion réseau est présente au port secondaire en mode redondant. Non utilisée lors du fonctionnement en mode commuté. |
| Network - Locked | LED verte. Lorsque l'unité est esclave du réseau, elle signale un verrouillage valide sur le réseau. Lorsque l'unité est maitre du réseau, elle signale un verrouillage sur la source d'horloge indiquée. Le clignotement indique que l'horloge externe est selectionnée mais pas connectée. |
| Sample Rate (Fréquence d'échantillonnage) | LED orange pour chacune : 44.1 kHz, 48 kHz, x2, x4. |
| Pull Up/Down Indique que l'unité est configurée pour fonctionner sur un domaine Dante pull up/down. | |
| Clock Source (pour RedNet) | LED orange pour chacune : interne, entrée MADI et Word Clock. |
| MADI Input (entree MADI) | Orange pour chacune : coaxiale, optique [et Auto]. |
| Clock Source (pour MADI) | Orange pour chacune : [SRC], RedNet, entrée MADI et Word Clock. |
| Status (statut MADI) [RedNet 6] | LED orange pour chacune : SRC et sortie Varispeed. |
| Signal [D64R uniquement] | 2 LED vertes : 1 entrée/1 sortie. S'allument à -126 dB FS. LED orange : Varispeed. |
| Modes réseau [D64R uniquement] | |
| Redondant Permet de connecter l'unité à deux réseaux indépendants. | |
| Commuté | Connecte les deux ports au commutateur réseau intégré, permettant la connexion de périphériques en chaine. |
| Nombre de canaux | ||
| Horloge MADI | Horloge Rednet : Single Double Quad | |
| Single 64 32 16 | ||
| Single - Varispeed 56 32 | 16 | |
| Double 32 32 16 | ||
| Double - Varispeed 28 28 | 16 | |
| Quad 16 16 16 | ||
| Quad - Varispeed 14 14 | 14 | |
| Dimensions | |
| Hauteur 44,5 mm (1U) | |
| Largeur 482,6 mm | |
| Profondeur 308 mm | |
| Poids | |
| Poids | 3,74 [4,32] kg |
| Alimentation | |
| Alimentation[s] électrique[s] | 1 [2] alimentations internes, 100-240 V, 50/60 Hz, consommation 30 VA |
Garantie et service après-vente RedNet Focusrite
Tous les produits Focusrite sont construits selon les normes les plus rigoureuses et devraient fournir des performances fiables durant de nombreuses années, sous réserve d'un entretien, d'une'utilisation, d'un transport et d'un stockage raisonnables.
Un très grand nombre de produits renvoyés dans le cadre de la garantie s'avérént neprésenter aucun défaut. Afin d'éviter le dérangement inutil que vous occasionne le retour du produit, veillez contacter l'assistance Focusrite.
En cas de défaut de fabrication d'un produit apparu dans les 12 mois à compter de la date du premier achat, Focusrite assurera la réparation du produit ou son remplacement gratuite.
Un défaut de fabrication se définit comme un défaut de fonctionnement du produit par rapport à ce qui est décrit et publié par Focusrite. Cela ne comprend pas les dommages causés par le transport après achat, le stockage ou une manipulation néligente, ni les dommages causés par une mauvaise utilisation.
Si cette garantie est fournie par Focusrite, les obligations au titre de la garantie sont remplies par le distributeur responsable pour le pays dans lequel vous avez acheté le produit.
Si vous avez besoin de contacter le distributeur en matière de garantie, ou pour une réparation payante hors garantie, veuillez consulter : wwwfocusedrite.com/distributors
Le distributeur vous indiquera alors la procédure appropriée pour résoudre la question de la garantie. Dans tous les cas, il sera nécessaire de fournir au distributeur une copie de la facture d'origine ou le reçu du magasin. Si vous n'étés pas en mesure de fournir une preuve d'achat directement, vous devez contacter le revendeur chez qui vous avez acheté le produit et lui demander une preuve d'achat.
Veuillez notes que si vous achetez un produit Focusrite en dehors de votre pays de residence ou d'activité, vous n'aurez pas la possibilité de demander à votre distributeur local Focusrite d'honorer cette garantie limitée, mais vous pourrez solliciter une réparation payante hors garantie.
Cette garantie limite ne couvre que les produits achetés aupres d'un revendeur Focusrite agree (defini comme un revendeur ayant achete le produit directement aupres de Focusrite Audio Engineering Limited au Royaume-Uni, ou aupres de l'un de ses distributeurs agreés hors du Royaume-Uni). Cette garantie vient en complément de vos droits legaux dans le pays d'achat.
Enregistrement de votre produit
Pour acceder à la carte virtuelle Dante Virtual Soundcard, veuillez enregistrer votre produit à l'adresse : www.Focusrite.com/register
Assistance clientèle et service après-vente
Voussouspoucezcontactergratuitementnotreséquipe d'assistanceclientèle dédiée à RedNet:
E-mail:rednetsupport@focusrite.com
Telephone (R.-U.): +44 (0)1494 462246
Telephone (USA): +1 (310) 322-5500
Guide de dépannage
Si vous rencontres des problèmes avec votre RedNet 6/D64R, nous vous recommendons de commencer par visiter notre base de réponses à l'adresse: wwwfocusedrite.com/answerbase
