DSPMWI1 - Alarme de sécurité Hikvision - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DSPMWI1 Hikvision au format PDF.
| Type de produit | Alarme de sécurité (expander sans fil à entrée unique) |
| Marque | Hikvision |
| Modèle | DSPMWI1 |
| Fréquence RF | 433 MHz |
| Modulation RF | FM |
| Taux de transmission | 10,0 kbps |
| Distance de transmission RF | 800 m (espace dégagé) |
| Type d'entrée de zone | 1 entrée NC (normalement fermé) |
| Alimentation | Pile CR123A, 3 V, durée de vie 2 ans |
| Anti-sabotage | 1 bouton anti-sabotage |
| Indicateur lumineux | 1 (vert/rouge) |
| Bouton interne | 1 |
| Commutateur DIP | 1 (pour activer/désactiver l'indicateur) |
| Matériau | PC+ABS |
| Environnement d'installation | Intérieur |
| Température de fonctionnement | -10 °C à 55 °C |
| Humidité | 10% à 90% |
| Dimensions (L x l x H) | 84 mm x 25 mm x 21 mm |
| Poids | 38,5 g |
| Type d'installation | Ruban adhésif (sponge tape) |
| Contenu de l'emballage | Expandeur, ruban adhésif, notice |
| Fonctions principales | Détection de signal, alarme anti-sabotage, formatage, enregistrement via app Hik-Connect |
| Entretien et nettoyage | Nettoyer avec un chiffon sec. Ne pas utiliser de solvants. |
| Sécurité | Utiliser uniquement en intérieur. Respecter les lois locales sur la surveillance. |
| Pièces détachées et réparabilité | Pile CR123A, ruban adhésif. Non réparable par l'utilisateur. Contacter le support Hikvision. |
FOIRE AUX QUESTIONS - DSPMWI1 Hikvision
Questions des utilisateurs sur DSPMWI1 Hikvision
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alarme de sécurité au format PDF gratuitement ! Retrouvez votre notice DSPMWI1 - Hikvision et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DSPMWI1 de la marque Hikvision.
MODE D'EMPLOI DSPMWI1 Hikvision
HIKVISION
Wireless Single Input Expander
Product Information
COPYRIGHT ©2019 Hangzhou Hikvision Digital Technology Co., Ltd.
ALL RIGHTS RESERVED.
Any and all information, including, among others, wordings, pictures, graphs are the properties of Hangzhou Hikvision Digital Technology Co., Ltd. or its subsidiaries.
(hereinafter referred to be "Hikvision"). This user manual (hereinafter referred to be "the Manual") cannot be reproduced, changed, translated, or distributed, partially or wholly, by any means, without the prior written permission of Hikvision. Unless otherwise stipulated, Hikvision does not make any warranties, guarantees or representations, express or implied, regarding to the Manual.
About this Manual
This Manual is applicable to Control Panel The Manual includes instructions for using and managing the product. Pictures, charts, images and all other information hereinafter are for description and explanation only. The information contained in the Manual is subject to change, without notice, due to firmware updates or other reasons. Please find the latest version in the company website (http://overseas.hikvision.com/en/). Please use this user manual under the guidance of professionals.
HIKVISION Trademarks
Acknowledgement and other Hikvision's trademarks and logos are the properties of Hikvision in various jurisdictions. Other trademarks and logos mentioned below are the properties of their respective owners. Legal Disclaimer
TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, THE PRODUCT DESCRIBED, WITH ITS HARDWARE, SOFTWARE AND FIRMWARE, IS PROVIDED "AS IS", WITH ALL FAULTS AND ERRORS, AND HIKVISION MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION
INCLUDING WITHOUT ELLIMATION, MERCHANTABILITY, SATISFACTORY QUALITY, FITNESS FOR A PARTICULAR PURPOSE, AND NON-INFRINGEMENT OF THIRD PARTY. IN NO EVENT WILL HIKVISION, ITS DIRECTORS, OFFICERS, EMPLOYEES, OR AGENTS BE LIABLE TO YOU FOR ANY SPECIAL, CONSEQUENTIAL, INCIDENTAL, OR INDIRECT DAMAGES.
INCLUDING, AMONG OTHERS, DAMAGES FOR LOSS OF BUSINESS PROFITS, BUSINESS INTERRUPTION, OR LOSS OF DATA OR DOCUMENTATION, IN CONNECTION WITH
THE USE OF THIS PRODUCT, EVEN IF HIKVISION HAS BEEN ADVISED OF THE
POSSIBILITY OF SUCH DAMAGES.
REGARDING TO THE PRODUCT WITH INTERNET ACCESS, THE USE OF PRODUCT SHALL BE WHOLLY AT YOUR OWN RISKS. HIKVISION SHALL NOT TAKE ANY
HIVISION SHALL NOT TAKE ANY RESPONSIBILITES FOR ABNORMAL
OPERATION, PRIVACY LEAKAGE OR OTHER DAMAGES RESULTING FROM CYBER ATTACK, HACKER ATTACK, VIRUS INSPECTION, OR OTHER INTERNET SECURITY RISKS; HOWEVER, HIKVISION WILL PROVIDE TIMELY TECHNICAL SUPPORT IF REQUIRED.
SURVEILLANCE LAWS VARY BY JURISDICTION. PLEASE CHECK ALL RELEVANT LAWS IN YOUR JURISDICTION BEFORE USING THIS PRODUCT IN ORDER TO ENSURE THAT YOUR USE CONFORMS THE APPLICABLE LAW. HIKVISION SHALL NOT BE LIABLE IN THE EVENT THAT THIS PRODUCT IS USED WITH ILLEGITIMATE PURPOSES.
IN THE EVENT OF ANY CONFLICTS BETWEEN THIS MANUAL AND THE APPLICABLE LAW, THE LATER PREVAILS.
English

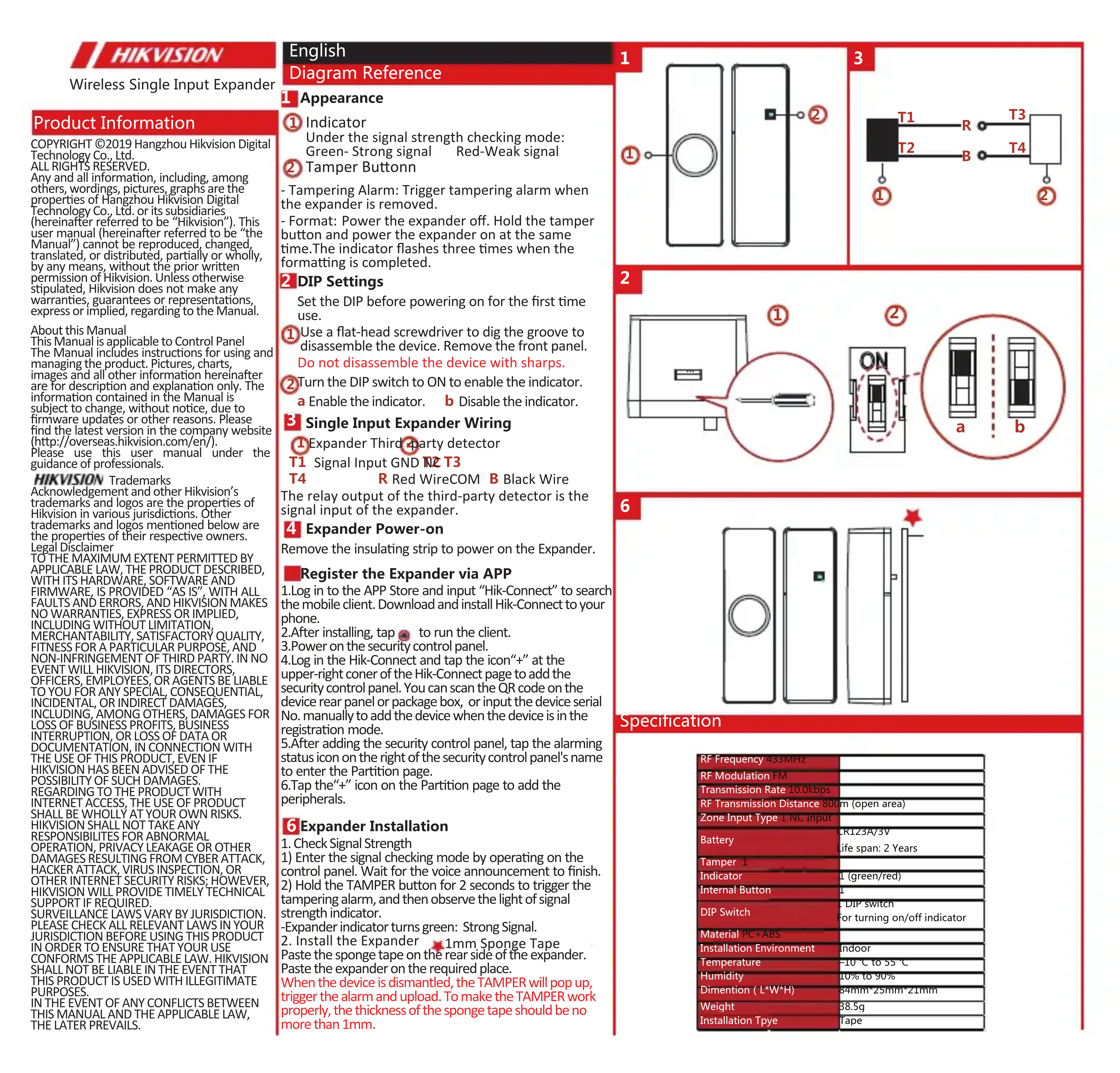

Diagram Reference

Appearance
① Indicator
Under the signal strength checking mode: Green- Strong signal Red-Weak signal

Tamper Buttonn
- Tampering Alarm: Trigger tampering alarm when the expander is removed.
- Format: Power the expander off. Hold the tamper button and power the expander on at the same time. The indicator flashes three times when the formatting is completed.
2 DIP Settings
Set the DIP before powering on for the first time use.

Use a flat-head screwdriver to dig the groove to disassemble the device. Remove the front panel. Do not disassemble the device with sharps.

urn the DIP switch to ON to enable the indicator. Enable the indicator. b Disable the indicator.

Single Input Expander Wiring
① Expander Third-party detector
T1 Signal Input GND N2 T3
T4
R Red WireCOM B Black Wire
The relay output of the third-party detector is the signal input of the expander.

Expander Power-on
Remove the insulating strip to power on the Expander.

Register the Expander via APP
-
Log in to the APP Store and input "Hik-Connect" to search the mobile client. Download and install Hik-Connect to your phone.
-
After installing, tap 🔒 to run the client.
3.Power on the security control panel.
4.Log in the Hik-Connect and tap the icon“+” at the upper-right corner of the Hik-Connect page to add the security control panel. You can scan the QR code on the device rear panel or package box, or input the device serial No. manually to add the device when the device is in the registration mode.
-
After adding the security control panel, tap the alarming status icon on the right of the security control panel's name to enter the Partition page.
-
Tap the“+” icon on the Partition page to add the peripherals.

Expander Installation
- Check Signal Strength
1) Enter the signal checking mode by operating on the control panel. Wait for the voice announcement to finish. 2) Hold the TAMPER button for 2 seconds to trigger the tampering alarm, and then observe the light of signal strength indicator.
-Expander indicator turns green: Strong Signal. 2. Install the Expander 1mm Sponge Tape Paste the sponge tape on the rear side of the expander. Paste the expander on the required place.
When the device is dismantled, the TAMPER will pop up, trigger the alarm and upload. To make the TAMPER work properly, the thickness of the sponge tape should be no more than 1mm.
| RF Frequency 433MHz | |
| RF Modulation FM | |
| Transmission Rate 10.0kbps | |
| RF Transmission Distance 800m (open area) | |
| Zone Input Type 1 NC Input | |
| Battery | CR123A/3VLife span: 2 Years |
| Tamper 1 | |
| Indicator | L (green/red) |
| Internal Button | L |
| DIP Switch | L DIP switchFor turning on/off indicator |
| Material PC+ABS | |
| Installation Environment | Indoor |
| Temperature | -10 °C to 55 °C |
| Humidity | 10% to 90% |
| Dimention ( L*W*H) | 64mm - 25mm* 21mm |
| Weight | 38.5g |
| Installation Tpye | Tape |
| Références du schéma | Referências do diagrama | Riferimenti agli schemi | |||
| 1 ApparenceIndicateursous le mode de contrôle de la puissance du signal :Vert - Signal fort, Rouge - Signal faibleBouton Anti-sabotageAlarme d'anti-sabotage : Déclenche l'alarme anti-sabotage lorsque l'expander - est retiré- Formate d'Éteindre l'expander. Maintenez le bouton anti-sabotage enfoncé tout en allumant l'expander. Le voyant clignote trois fois lorsque le formatage est terminé.2 Réglages des microcommutateursConfiguez les commutateurs DIP avant la première mise en marche.Démontez l'appareil en introduisant un tournevis plat dans la fente. Retirez la paroi avant.Ne démontez pas l'appareil à l'aide d'objets pointus.Allumez le commutateur DIP pour activer le voyant.a Activer le voyant.b Désactiver le voyant.Cáblage de l'expander à entrée simpleExpander2 Détecteur externe T1 Signal d'entréeT2 Mise à la terre T3 NF T4 COM R Câble rouge B Câble noirLa sortie relais du détecteur externe est le signal d'entrée de l'expander.4 Allumer l'expanderRetirez la bande isolante pour allumer l'expander.5 Enregistrer l'expander via l'application1. Connectez-vous a l'App Store et saisisse « Hik-Connect » pour rechercher le client mobile. Téléchargez et installez Hik-Connect sur votre téléphone.2. L'installation appuyez sur pour exceduter le client.3. Allumez le panneau de commande de sécurité.4. Connectez-vous à Hik-Connect et appuyez sur l'Icône « +» dans le coin supérieur droit de la page Hik-Connect pour ajouter le panneau de commandes de sécurité. Vous pouvez scanner le code QR sur la paroi arrière de l'appareil ou sur la boîte de l'appareil, ou saisir manuellement le numéro de série de l'appareil pour ajouter l'appareil lorsque l'appareil est en mode inscription.A. Ha voir ajouté le panneau de commande de sécurité, appuyez sur l'Icône d'éta et c'est de droite du nom du panneau de commande de sécurité pour accéder à la page Partition.6. Appuyez sur l'Icône « +» dans la page Partition pour ajouter les périphériques.7 Installation de l'expander1. Vérifier la puissance du signal1) Accédéz au mode de vérification du signal à partir du panneau de commandes. Attendez la fin de l'annonce vocale.2) Maintenez le bouton ANTI-SABOTAGE enfoncé pendant 2 secondes pour déclencher l'alarme anti-sabotage, puis observez l'indicateur de puissance du signal.Le voyant de l'expander devient vert - Signal fort.- Le voyant de l'expander devient rouge : Signal faile.2. Installer l'expander Ruban éponge de 1 mmCollez la ruban éponge sur la face arrière de l'expander.Latulé l'expander à l'emplacement désire.Lorsque l'appareil est démantelé, le dispositif ANTI-SABOTAGE saute et déclenche l'alarme ainsi que le téléchargement. Pour que le dispositif ANTI-SABOTAGE fonctionne correctement, l'épaisseur du ruban éponge ne doit pas dépasser 1 mm. | 1 ApresentaçãoIndicadorEm modo de verificação da intensidade do sinal:Verde - sinal forte, Vermelho - sinal fracoBotão ANTIVIOLAÇÃOAlarme de violação: Aciona o alarme de violação quando o expansor é removido. Formatação: Desligue o expansor. Mantenha pressionado o botão antiviloação e, simultaneamente, ligue o expansor. O indicador piscará três vezes quando a formatação estiver concluída.2 Configurações de DIPDefina a chave DIP antes de ligar pela primeira vez.Use uma chave de fenda de ponta plana para forçar a ranhura e desmontar o dispositivo. Remova o painel frontal.Não desmone o dispositivo com itens afiados.Ligue a chave DIP para habilitar o indicador.a Habilite o indicador.b Desabilite o indicador.Cabeamento do expansor de entrada únicaExpansor2 Detector de terceiros T1 Entrada de sinal T2 GND T3 NF T4 COM R Fio vermelho B Fio pretoA saída de relé do detector de terceiros é a entrada de sinal do expansor.Ligação do expansorRemova a fita isolante para ligar o expansor.Registre o expansor pelo appEntre na loja de aplicativos e digite "Hik-Connect" para pesquisar o app para celular. Baixe e instale o Hik-Connect no seu telefone.Faça o login no Hik-Connect e toque no icone "4" no canço superior direito da página do Hik-Connect para adicionar o painel de controle de segurança.Você pode escanear o código QR no painel traseiro do dispositivo ou na caixa da embalagem, ou inserir o número de série do dispositivo manualmente para adiciona-lo quando ele estiver no modo de registro.Depois de adicionar o painel de controle de segurança, toque no icone de status do alarme à direita do nome do painel para entrar na página Partição.6. Toque no icone "4" na página Partição para adicionar os periféricos.Instalação do expansorVerificar a Intensidade do SinalEntre no modo de verificação de sinal operando no painel de controle.Espere o anúncio de voz terminar.Mantenha pressionado o botão ANTIVIOLAÇÃO por 2 segundos para acionar o alarme contra violações e, em seguida, observe a luz do indicador de intensidade do sinal.O - Indicador do expansor fica verde: Sinal forte.O - Indicador do expansor fica vermelho: Sinal fraco.2. Instale o expansorFita esponjosa de 1 mmCole a fita esponjosa na parte traseira do expansor.Quando o dispositivo for desmontado, a proteção ANTIVIOLAÇÃO abrirá em pop-up, acionará o alarme e fará o upload. Para fazer a proteção ANTIVIOLAÇÃO funcionar adequadamente, a espessura da fita esponjosa não deve ser maior do que 1 mm. | 1 AspettoIndicatore LEDIn modalità di controllo intensità del segnale:verde – segnale forte, rosso – segnale debolePulsante manomissioneAllarme anti-manomissione: attiva l'allarme anti-manomissione quando l'espansore viene rimosso.- Formattazione: spegnere l'espansore. Tenere premuto il pulsante manomissione e contemporaneamente accendere l'espansore. L'indicatore lampeggia tre volte a formattazione completata.Impostazioni microinterruttoreImpostare il microinterruttore prima di accendere il dispositivo al primo utilizzoUtilizzare un cacciavite a testa piatta premendo nell'incavo per smontare il dispositivo. Rimuovere il pannello anteriore.Non usare oggetti appuntiti per smontare il dispositivo.Spostare il microinterruttore su ON per attivare l'indicatore.a Attivare l'indicatore.b Disattivare l'indicatore.Cablaggio dell'espansore di ingresso singoloEspansore2 Rilevatore di terze parti T1 Ingresso del segnale T2 Terra T3 NC T4 COM R Filo rosso B Filo nero L'uscita a relè del rilevatore di terze parti è l'ingresso del segnale dell'espansore.Accensione dell'espansoreRimuovere la striscia isolante per accendere l'espansore.Registrazione dell'espansore tramite APPAccedere all'APP Store e inserire "Hik-Connect" per effettuare la ricerca del client mobile. Scaricare e installare Hik-Connect sul telefono.Dropo di installazione, touccare per avviare il client.3. Accendere il pannello di controllo di sicurezzaAccedere a Hik-Connect e toccare l'icona "4" nell'angolo in alto a destra della pagina di Hik-Connect per aggiungere il pannello di controllo di sicurezza. È possibile aggiungere il dispositivo quando e in modalità di registrazione, effettuando la scansione del codice QR situato sul pannello posteriore del dispositivo o sulla scatola della confezione, o inserendo manualmente il numero di serie del dispositivo.Dopas aver aggiunto il pannello di controllo di sicurezza, toccare l'icona dello stato di allarme, situate a destra del nome del pannello di controllo, per accedere alla pagina Partizioni.Toccare l'icona "4" sulla pagina delle Partizioni per aggiungere le periferiche.Installazione dell'espansoreControllo intensità del segnale1. Entrare in modalità di controllo del segnale agendo sul pannello di controllo.Attendere la fine del messaggio vocale.Tenere premuto il pulsante MANOMISSIONE per 2 secondi per far scattare l'allarme anti-manomissione, poi osservare la luce dell'indicatore di potenza del segnale-L'indicatore dell'espansore diventa verde: segnale forte.- L'indicatore dell'espansore diventa rosso: segnale debole.Installazione dell'espansoreNastro adesivo in schiurna da 1 mmApplicare il nastro adesivo in schiurna sul lato posteriore dell'espansore.Applicare l'espansore nella posizione richiesta.Quando il dispositivo viene rimosso, il pulsante MANOMISSIONE scatta, attivando l'allarme e l'upload. Per il corretto funzionamento del sistema MANOMISSIONE, lo spessore del nastro adesivo non deve superare 1 mm. | |||
| Spécification | Especificação | Specifiche | |||
| Fréquence RFModulation RFTaux de transmissionDistance de transmission RFType d'entrée de la zoneBatterieAnti-sabotageIndicateurBouton interneCommutateur DIPMatériauEnvironnement d'installationTempératureHumiditéDimensions (L x l x h)PoidsType d'installation | 433 MHzModulação RFTaxa de transmissãoDistância de transmissão de RFTipo de entrada de zonaBateriaViolaçãoIndicadorBotão internoChave DIPMaterialAmbiente de instalaçãoTemperaturaUmidadeDimensões (C x L x A)PesoTipo de instalação | 433 MHzFM10 kbps800 m (espaço aberto)1entrada NFCR123A/3VVida útil: 2 anos1verde/vermelho11chave DIPPara ligar/desligar o indicadorPC+ABSInterior-10 °C a 55 °CG10% a 90%10% a 90%84 mm x 25 mm x 21 mm38,5 gFita | Frequenza RFModulação RFVelocità di trasmissioneDistanza di trasmissione RFTipo di ingresso per zonaBatteriaManomissioneIndicatore LEDPulsante internoMicrointerruttore MaterialiPC+ABSAmbiente di installazioneIndoorTemperaturaUmiditàDimensioni (L x l x H)84 mm x 25 mm x 21 mm38,5 gTipo di installazioneNastro | ||
Español
Diagrama de referencia
1 Apariencia
① Indicador En modo de comprobación de intensidad de la señal: Verde: señal intensa. Rojo: señal débil
2 Botón anti-sabotaje
- Alarma de sabotaje: Activa la alarma de sabotaje cuando se retira el expansor. - Formatear: Apague el expansor. Mantenga pulsado el botón anti-sabotaje y encienda el expansor al mismo tiempo. El indicador parpadeará tres veces indicando que el formateo ha finalizado.
2 Ajustes de los conmutadores DIP
Configure los conmutadores DIP antes de usar el dispositivo por primera vez.
Use un destornillador plano para presionar sobre el hueco y desmontar el dispositivo. Retire el panel frontal. No desmonte el dispositivo con objetos afilados.
② Coloque el conmutador DIP en la posición ON para activar el indicador. a Indicador habilitado b Indicador inhabilitado
3 Cableado de entrada única en el expansor
① Expansor ② Detector de otro fabricante T1 Entrada de señal T2 Tierra T3 NC T4 COM R Cable rojo B Cable negro
La salida del relé del detector de otro fabricante es la señal de entrada del expanso
4 Encendido del expansor
Retire la cinta aislante para dar alimentación al expansor.
5 Registre el expansor usando la aplicación
-
Inicie sesión en la App Store y escriba "Hik-Connect" para buscar el cliente móvil. Descargue o instale Hik-Connect en su teléfono.
-
Después de instalarlo, toque para ejecutar el cliente.
-
Encienda el panel de control de seguridad.
-
Inicie sesión en Hik-Connect y toque el icono “+” en la esquina superior derecha de la página de Hik-Connect para añadir el panel de control de seguridad. Puede escanear el código QR del panel trasero del dispositivo o del embalaje, o introducir manualmente el número de serie del dispositivo para añadirlo en modo de registro.
-
Después de añadir el panel de control de seguridad, toque el icono de estado de alarma a la derecha del nombre del panel de control de seguridad para acceder a la página de partición.
-
Toque el icono "+" de la página de Partición para añadir los periféricos.
6 Instalación del expansor
- Comprobar la intensidad de la señal 1) Acceda al modo de comprobación de señal utilizando el panel de control. Espere a que termine el anuncio de voz.
2) Mantenga pulsado el botón ANTI-SABOTAJE durante 2 segundos para activa la alarma de manipulación y, a continuación, observe la luz del indicador de fuerza de la señal.
- El indicador del expansor cambia a verde: Señal intensa.
- El indicador del expansor cambia a rojo: Señal débil. 2. Instalar el expansor Burlete adhesivo de espuma de 1 mm Pegue el burlete adhesivo de espuma en la parte trasera del expansor. Pegue el expansor en el lugar correspondiente
Cuando alguien desmonte el dispositivo, el botón ANTI-SABOTAJE saltará, activand la alarma y enviando la señal. Para que el sistema de SABOTAJE funcione
correctamente, el grosor del burlete adhesivo de espuma debe ser inferior a 1 mm.
Русский
Пояснения к схемам
1 Внешний вид
① Индикатор В режиме проверки уровня сигнала: Зеленый - сильный сигнал; красный - слабый сигнал ② Кнопка Tamper («Взлом»)
- Сигнализация подделки: Темперный контакт срабатывает при демонтаже модуля расширения. - Сброс: Отключите питание модуля расширения. Нажмите кнопку Tamper («Взлом») и одновременно включите питание модуля расширения. Индикатор мигнет три раза, свидетельствуя о том, что сброс выполнен.
2 Настройки DIP Перед включением питания и первым использованием устройства установите DIP-переключатель в нужное положение.
Вставьте плоское жало отвертки в паз, чтобы открыть корпус устройства. Снимите переднюю панель. Не разбирайте устройство с помощью острых инструментов.
2 Переместите DIP-переключатель в положение ON («ВКЛ.»), чтобы активировать датчик.
a Активировать индикатор. b Деактивировать индикатор. 3 Проводное подключение модуля расширения с одним входным каналом
① Модуль расширения ② Латник стороннего производителя T1 Сигнальный вход
T2 ЗАЗЕМЛЕНИЕ T3 НОРМАЛЬНОЗАМКНУТЫЕ T4 COM R Красный провод В Черный провод Сигнал с выхода реле датчика стороннего производителя подается на сигнальный вход модуля расширения.
4 Включение питания модуля расширения
Извлеките изоляционную прокладку, чтобы запитать модуль расширения.
5 Регистрация модуля расширения с помощью мобильного приложения
-
Откройте App Store и введите "Hik-Connect" для поиска мобильного клиента.
-
После установки нажмите — для запуска клиента
-
Включите панель управления системой безопасности
-
Чтобы добавить панель управления системой безопасности, войдите в Hik-Connect и нажмите значок "+" в верхнем правом углу страницы. Когда устройство находится в режиме регистрации, вы можете отсканировать QR-код, который указан на задней панели устройства и на упаковочной коробке, или ввести серийный номер устройства вручную, чтобы добавить это устройство.
-
После добавления панели управления системой безопасности нажмите значок состояния сигнализации справа от названия панели, чтобы открыть страницу распределения.
- Для добавления периферийных устройств нажмите значок "+" на странице распределения.
6 Установка модуля расширения
- Проверка уровня сигнала
1) Включите режим проверки уровня сигнала на панели управления. Дождитесь
(2) Нажмите кнопку TAMPER («ВЗЛОМ») и удерживайте ее в течение 2 секунд, чтобы вызвать срабатывание темперного контакта, после чего определите мощность сигнала по световому индикатору.
- Индикатор модуля расширения горит зеленым: Мощный сигнал.
- Индикатор модуля расширения торит красным. Славый сигнал
- Установка модуля расширения Клейкая губка толщиной 1 мм Приклейте клейкую губку на тыльную сторону модуля расширения. Приклейте модуль расширения к выбранной установочной поверхности.
В случае демонтажа устройства происходит срабатывание темперного контакта и оповещение. Чтобы датчик взлома работал надлежащим образом, толщина клейкой губки не должна превышать 1 мм.
Deutsch
Schaubild
1 Optik
1 Statusleuchte Im Modus zur Überprüfung der Signalstärke: Grün – starkes Signal, Rot – schwaches Signal
- Sabotagetaste
- Sabotagealarm: Ein Sabotagealarm wird ausgelöst, wenn der Expander entfernt wird.
- Formatieren: Schalten Sie den Expander aus. Halten Sie die Sabotagetaste gedrückt und schalten Sie den Expander gleichzeitig ein. Die Anzeige blinkt dreimal, wenn die Formatierung abgeschlossen ist.
2 DIP-Schalter
Stellen Sie den DIP-Schalter ein, bevor Sie das Gerät zum ersten Mal einschalten.
1 Verwenden Sie einen flachen Schraubendreher, um das Gerät zu öffnen. Entfernen Sie die Front des Gehäuses. Zerlegen Sie das Gerät nicht mit scharfen Gegenständen.
2 Stellen Sie den DIP-Schalter auf ON, um die Anzeige zu aktivieren. a Anzeige aktivieren. b Anzeige deaktivieren.
3 Expander mit einzelnem Eingang anschließen
① Expander ② Melder von Dritthersteller T1 Signaleingang T2 Masse T3 NC T4 COM R Rotes Kabel B Schwarzes Kabel Der Relaisausgang des Drittanbietermelders ist der Signaleingang des Expanders.
4 Expander einschalten
Entfernen Sie den Isolierstreifen, um den Expander einzuschalten.
5 Expander über App registrieren
-
Melden Sie sich im App Store an und geben Sie „Hik-Connect“ ein, um den mobilen Client zu suchen wird. Laden Sie „Hik-Connect“ herunter und installieren Sie die App auf Ihrem Mobiltelefon.
-
Tippen Sie nach der Installation auf Ⓞ, um den Client ablaufen zu lassen
-
Schalten Sie die Alarmzentrale ein.
-
Melden Sie sich bei „Hik-Connect“ an und tippen Sie auf das Symbol „+“ im rechten oberen Bereich der Hik-Connect-Seite, um die Alarmzentrale hinzuzufügen. Scannen Sie zum Hinzufügen eines Geräts den QR-Code auf der Geräterückseite oder auf der Verpackung. Sie können auch die Geräteseriennummer manuell eingeben, wenn sich das Gerät im Registriermodus befindet.
-
Nachdem Sie die Alarmzentrale hinzugefügt haben, tippen Sie auf das Alarmstatussymbol
-
Tippen Sie auf das Symbol „+“ auf der Partitionsseite, um die Peripheriegeräte hinzuzufügen.
6 Expander installieren
- Signalstärke überprüfen 1) Wechseln Sie an der Alarmzentrale in den Signalprüfmodus. Warten Sie ab, bis die Sprachansage beendet ist
2) Halten Sie die Sabotagetaste 2 Sekunden lang gedrückt, um den Sabotagealarm auszulösen, und beobachten Sie die Signalstärkeanzeige.
- Expanderanzeige leuchtet grün: Starkes Signal. - Expanderanzeige leuchtet rot: Schwaches Signal
- Expander installieren Kleben Sie das Schwamm-Klebeband auf die Rückseite des Expanders. 1 mm Schwamm-Klebeband
Kleben Sie den Expander an der gewünschten Stelle an. Wenn das Gerät demontiert wird, öffnet sich der Sabotagekontakt, löst den Alarm aus und lädt ihn hoch. Wenn die SABOTAGE-Funktion richtig funktionieren soll, darf das Klebeband nicht dicker als 1 mm sein.
Especificación
| Frecuencia RF | 433 MHz |
| Modulación de RF | FM |
| Velocidad de transmisión | 10,0 kbps |
| Distancia de transmisión RF | 800 m (distancia abierta) |
| Tipo de entrada de zona | 1 entrada NA |
| Batería | CR123A/3 VVida útil: 2 años |
| Sabotaje | 1 |
| Indicador | 1 (verde/rojo) |
| Botón interno | 1 |
| Interruptor DIP | 1 conmutador DIPPara habilitar/inhabilitar el indicador |
| Material | PC + ABS |
| Entorno de instalación | Interiores |
| Temperatura | -10 °C a SS °C |
| Humedad | 10 % a 90 % |
| Dimensiones (L x An x Al) | 84 mm x 25 mm x 21 mm |
| Peso | 38,5 g |
| Tipo de instalación | Burlete adhesivo |
Технические данные
| Частота радиоканала | 433 МГц |
| Радиочастотная модуляция | ЧИ |
| Скорость передачи | 10,0 койт/с |
| Дальность передачи радиочастотного сигнала | 800 м (на открыгом пространстве) |
| Тип входа датчия контролируемойзоны | 1 нормально замкинутый вход |
| Батарея | СКЗЕЛУЗ/ССрок службы: 2 года |
| Взлом | 1 |
| Индикатор | 1 (зеленый/красный) |
| Внутренняя кнопка | 1 |
| DIP-переключатель | 1 DIP-переключательИндикатор виключения/выключения |
| Материал | ПК/АБС-пластик |
| Условия установки | Внутри помещений |
| Температура | 10 °C до 35 °C |
| Влажность | 10–90 % |
| Габаритные размеры (Д*Ш*В) | 84 мм * 25 мм * 21 мм |
| Масса | 38,5 г |
| Тип монтажа | Клейкая губка |
Technische Daten
| Funkfrequenz | 433 MHz |
| Funkmodulation | FM |
| Übertragungsrate | 10,0 kbps |
| HF-Übertragungsreichweite | 800 m (offenes Gelände) |
| Lineneingangstyp | 1 NC-Eingang |
| Batterie | CR123A/3 VLebensdauer: 2 Jahre |
| Sabotage | 1 |
| Statusleuchte | 1 (grün/rot) |
| Interne Taste | 1 |
| DIP-Schalter | 1 DIP-SchalterZum Ein- und Ausschalten der Anzeige |
| Material | PL+ABS |
| Installationsumgebung | Innen |
| Temperatur | -10 °C bis 55 °C |
| Luftfeuchtigkeit | 10 % bis 90 % |
| Abmessungen (L x B x H) | 84 mm x 25 mm x 21 mm |
| Gewicht | 38,5 g |
| Installationsart | Klebeband |
Polski
Opis diagramu
1 Wygląd
Wskaźnik
W trybie sprawdzania siły sygnału:
Zielony – silny sygnał, Czerwony – słaby sygnał
2 Przycisk ochrony antysabotazowej
- Alarm sabotażu: Włącza alarm, kiedy wzmacniacz zostaje zdemontowany.
- Format: Wzmacniacz jest wyłączony. Przytrzymaj wciśnięty przycisk zabezpieczenia antysabotażowego. Wskaźnik zamiga trzy razy, kiedy formatowanie zostanie ukończone.
2 Ustawienia DIP
Przed pierwszym włączeniem ustaw DIP.
Płaskim śrubokrętem wydrąż rowek, aby rozmontować urządzenie. Zdejmij przedni panel.
nie wolno używać przedmiotów z ostrymi krawędziami do otwierania obudowy urządzenia.
2 Przestaw przełącznik DIP w poz. WŁ., aby aktywować wskaźnik.
a Włącz wskaźnik. b Wyłącz wskaźnik.
3 Przewody dla pojedynczego wzmacniacza
① Wzmacniacz ② Detektor innej firmy
T1 Wejście sygnału
T2 GND T3 NC T4 COM R Czerwony przewód B Czarny przewód Wyjście przekaźnika czujnika innego producenta jest wejściem sygnału wzmacniacza.
4 Podłączanie zasilania wzmacniacza
Usuń pasek izolacyjny ze wzmacniacza.
5 Zarejestruj wzmacniacz z poziomu aplikacji
-
Zaloguj się do witryny APP Store i wprowadź „Hik-Connect”, aby wyszukać
aplikację Mobile Client. Pobierz i zainstaluj aplikację Hik-Connect w telefonie. -
Po zainstałowaniu stuknij, aby włączyć
-
Włanszalicnia controli oścarnowi
-
włącz zasilanie central alarmowej.
-
Zaliczacja do analizacji Uliy Congress
-
Zalogu się do aplikacji Hik-Connect i nacisłnej ikonę „+” w prawym gornym rogu strony aplikacji Hik-Connect, aby dodać centrału alarmową. Można zeskanować kod QR na tylnym panelu urządzenia lub opakowaniu albo ręcznie wprowadzić numer seryjny urządzenia, aby dodać je wówczas, gdy jest przełączone do trybu rejestracji.
-
Po dodaniu panelu sterowania bezpieczeństwem stuknij ikone statusu alarmu
na prawo od nazwy panelu sterowania, aby przejść do odpowiedniej strony.
- Naciśnij ikone „+” na stronie Partycja, aby dodać urządzenia zewnętrzne.
6 Instalacja wzmacniacza sygnału
- Sprawdź siłę sygnału
1) Przejdź do trybú testu siły sygnału z poziomu panelu sterowania. Poczekaj na
2) Przytrzymaj wciśnięty przycisk zabezpieczenia antysabotażowego przez 2 sekundy, aby włączyć alarm antysabotażowy, a następnie spójrz na diodę wskaźnika siły sygnału.
- Dioda wzmacniacza świeci na zielono: Sygnał jest silny.
- Dioda wzmacniacza świeci na czerwono: Sygnał jest słaby.
- Zainstaluj wzmacniacz taśma piankowa 1mm
Przyklej tasmę piankową z tyłu wzmacniacza.
Przytwierdź wzmacniacz w odpowiednim miejscu.
Po zdemontowaniu urządzenia zwolnione zostanie zabezpieczenie antysabotażowe, które uruchomi i prześle alarm. aby umożliwiać prawidłowe funkcjonowanie zabezpieczenia antysabotażowego, należy upewnić się, że grubość taśmy piankowej nie przekracza 1 mm.
Specyfikacje
| Częstotliwość radiowa | 433 MHz |
| Modulacja radiowa | FM |
| Szybkość transmisji | 10,0 kbps |
| Zasięg transmisji RF | 800 m (otwarta przestrzeń) |
| Typ wyjścia strefy | 1 wejście NC |
| Bateria | CR123A / 3 VŻywotność: 2 lata |
| Sabotaż | 1 |
| Wskaźnik | 1 (zielony/czerwony) |
| Wewnętrzny przycisk | 1 |
| Przełącznik DIP | 1 przełącznik DIPWskaźnik włączania/wyłączania |
| Materiał | PC + ABS |
| Środowisko instalacji | Wewnątrz budynku |
| Temperatura | -10 °C do 55 °C |
| Wilgotność | Od 10% do 90% |
| Wymiary (Dl. x Szer. x Wys.) | 84 mm x 25 mm x 21 mm |
| Waga | 38,5 g |
| Rodzaj instalacji | Taśma |
