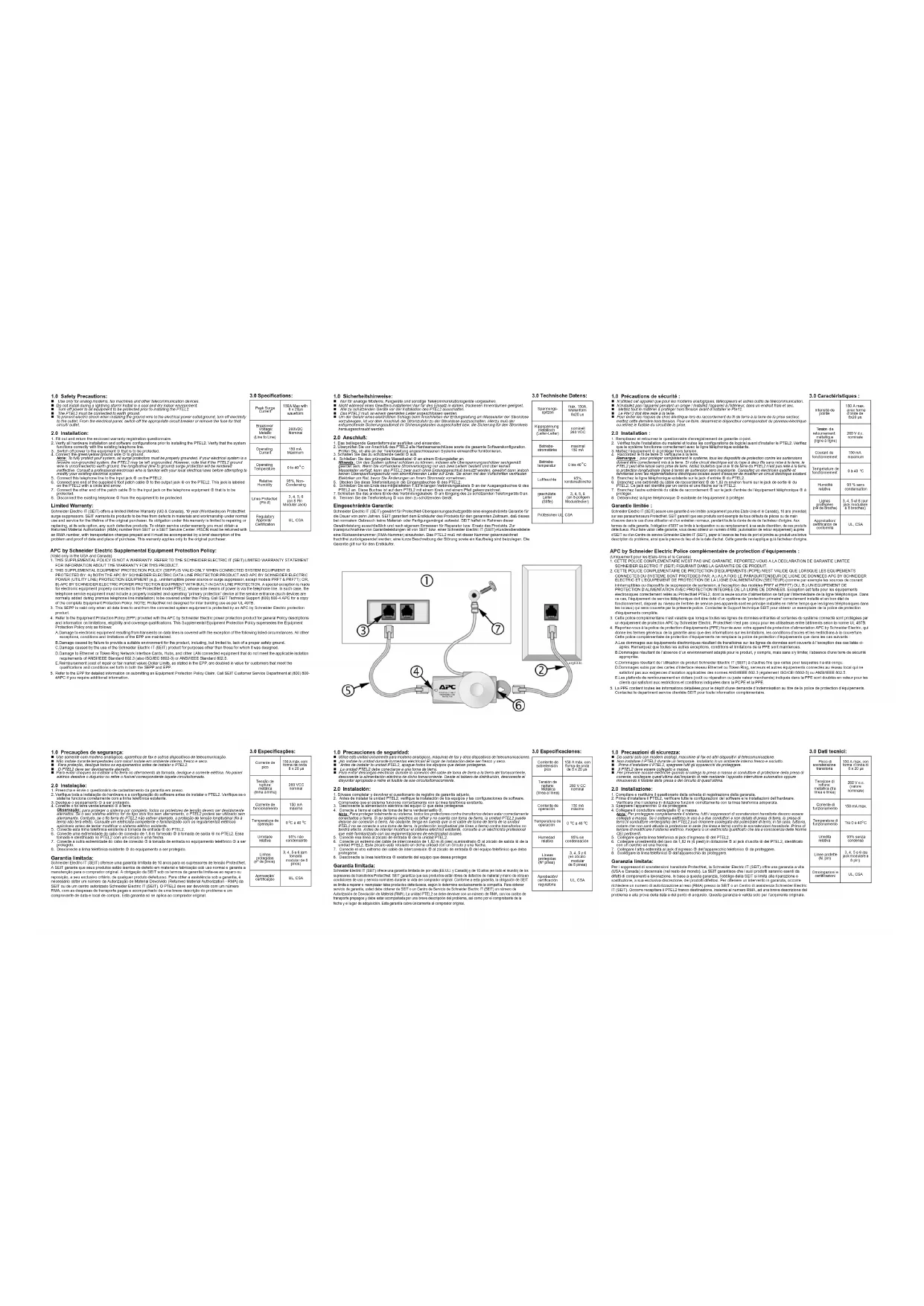

MODE D'EMPLOI PTEL2 APC

4. Conecte o fio terra verde/amarelo à terra.

CONNECTES DU SYSTEME SONT PROTEGES PAR: A.) A LA FOIS LE PARASURTENSEUR DE LIGNE DE DONNEES APC BY SCHNEIDER ELECTRIC ET L’EQUIPEMENT DE PROTECTION DE LA LIGNE D’ALIMENTATION (SECTEUR) (comme par exemple les sources de courant ininterruptibles ou dispositifs de suppression de surtension, à l’exception des modèles PRF7 et PRF7T) OU, B.) UN EQUIPEMENT DE PROTECTION D’ALIMENTATION AVEC PROTECTION INTEGREE DE LA LIGNE DE DONNEES. Exception est faite pour les équipements électroniques correctement reliés au ProtectNet PTEL2, dont la seule source d’alimentation se fait par l’intermédiaire de la ligne téléphonique. Dans ce cas, l’équipement de service téléphonique doit être doté d’un système de “protection primaire” correctement installé et en bon état de fonctionnement, disposé au niveau de l’entrée de service (ces appareils sont en principe installés en même temps que les lignes téléphoniques dans les locaux) qui sera couverte par la présente police. Contactez le Support technique SEIT pour obtenir un exemplaire de la police de protection d’équipements complète. 3. Cette police complémentaire n’est valable que lorsque toutes les lignes de données entrantes et sortantes du système connecté sont protégées par un équipement de protection APC by Schneider Electric. ProtectNet n’est pas conçu pour les utilisateurs entre bâtiments selon la norme UL 497B. 4. Reportez-vous à la police de protection d’équipements (PPE) fournie avec votre appareil de protection d’alimentation APC by Schneider Electric, qui donne les termes généraux de la garantie ainsi que des informations sur les limitations, les conditions d’accès et les restrictions à la couverture. Cette police complémentaire de protection d’équipements ne remplace la police de protection d’équipements que dans les cas suivants : A.Les dommages aux équipements électroniques résultant de transitoires sur les lignes de données sont couverts à l’exception des cas listés ci- après. Remarquez que toutes les autres exceptions, conditions et limitations de la PPE sont maintenues. B.Dommages résultant de l’absence d’un environnement adapté pour le produit, y compris, mais sans s’y limiter, l’absence d’une terre de sécurité appropriée. C.Dommages résultant de l’utilisation du produit Schneider Electric IT (SEIT) à d’autres fins que celles pour lesquelles il a été conçu. D.Dommages subis par des cartes d’interface réseau Ethernet ou Token Ring, serveurs et autres équipements connectés au réseau local qui ne satisfont pas aux exigences d’isolation applicables des normes ANSI/IEEE 802.3 (également ISO/CEI 8802-3) ou ANSI/IEEE 802.5. E.Les plafonds de remboursement en dollars (coût ou réparation ou juste valeur marchande) indiqués dans la PPE sont doublés en valeur pour les clients qui satisfont aux restrictions et conditions indiquées dans la PCPE et la PPE. 5. La PPE contient toutes les informations détaillées pour le dépôt d’une demande d’indemnisation au titre de la police de protection d’équipements. Contactez le department service clientèle SEIT pour toute information complémentaire.

1.0 Précautions de sécurité :

N’utilisez cet appareil que pour les modems analogiques, télécopieurs et autres outils de télécommunication. N’installez pas l’appareil pendant un orage ! Installez l’appareil à l’intérieur, dans un endroit frais et sec. Mettez tout le matériel à protéger hors tension avant d’installer le Pte12. Le Pte12 doit être relié à la terre. Pour éviter les risques de choc électrique lors du raccordement du fil de terre à la terre de la prise secteur, mettez cette dernière hors tension. Pour ce faire, désarmez le disjoncteur correspondant du panneau électrique ou retirez le fusible du circuit/de la prise.

1. Remplissez et retournez le questionnaire d’enregistrement de garantie ci-joint.

2. Vérifiez toute l’installation du matériel et toutes les configurations de logiciel avant d’installer le PTEL2. Vérifiez que le système fonctionne correctement avec la ligne téléphonique existante.

3. Mettez l’équipement à protéger hors tension.

4. Raccordez le fil de terre vert/jaune à la terre.

pour protéger complètement le système, tous les dispositifs de protection contre les surtensions doivent être correctement mis à la terre. Si votre circuit électrique est du type à deux fils sans mise à la terre, le PTEL2 peut être laissé sans prise de terre. Notez toutefois que si le fil de terre du PTEL2 n’est pas relié à la terre, la protection longitudinale (ligne à terre) de surtension sera inopérante. Consultez un électricien qualifié et familiarisé avec les réglementations électriques locales avant d’essayer de modifier un circuit électrique existant.

5. Branchez la ligne téléphonique existante sur le jack d’entrée du PTEL2.

6. Branchez une extrémité du câble de raccordement de 1,83 m environ fourni sur le jack de sortie du

PTEL2. Ce jack est identifié par un cercle et une flèche sur le PTEL2.

7. Branchez l’autre extrémité du câble de raccordement sur le jack d’entrée de l’équipement téléphonique à

8. Débranchez la ligne téléphonique existante de l’équipement à protéger.

Garantie limitée : Schneider Electric IT (SEIT) assure une garantie à vie limitée (uniquement pour les Etats-Unis et le Canada), 10 ans (mondial) sur ses parasurtenseurs ProtectNet. SEIT garantit que ses produits sont exempts de tous défauts de pièces ou de main d’oeuvre dans le cas d’une utilisation et d’un entretien normaux, pendant toute la durée de vie de l’acheteur d’origine. Aux termes de cette garantie, l’obligation d’SEIT se limite à la réparation ou au remplacement, à sa seule discrétion, de ces produits défectueux. Pour faire valoir cette garantie, vous devez obtenir un numéro d’ARE (autorisation de retour équipement) auprès d’SEIT ou d’un Centre de service Schneider Electric IT (SEIT), payer à l’avance les frais de port et joindre au produit une brève description du problème, ainsi que la preuve du lieu et de la date d’achat. Cette garantie ne s’applique qu’à l’acheteur d’origine.

3.0 Caractéristiques :

Intensité de pointe 150 A max. avec forme d’onde de 8x20 μs. Tension d e retournement: métallique (ligne à ligne) 260 V d.c. nominale Courant de fonctionnement 150 mA maximum Température de fonctionnement 0 à 40

Humidité relative 95 % sans condensation Lignes protégées (n¥ de broche) 3, 4, 5 et 6 (sur jack modulaire à 8 broches) Approbation/ certification de conformité UL, CSA
