MODE D'EMPLOI FI100KIT Tempo

Vistez le site www.TempoCom.com pour le manuel d'instructions en Francais.

Identificateur de fibre optique FI-100

AVERAGEMENT

Lisez attentivement le present mode d'emploi avant d'utiliser ou de réparer cet apparilé. Le non-respect de ces consignes d'utilisation et de sécurité peut entrainer des blessures corporelles graves ou la mort.

Enregistrez-vous produit en ligne, www.TempoCom.com

52068115 REV 8

L'identificateur de fibre optique FI-100 de Tempo Communications identifie rapidement la direction du traffic des fibres et affiche leur pulsance relative de base sans interrompre le service. Le FI-100 detecte les modulations de 270Hz 1 kHz, et 2 kHz à l'aide de bipps sonores et de voyants DEL.

Quatre têtes d'adaptateur sont disponibles : 0,25,0,9,0,2,0, et 0,3. Cet outil est alimenté par deux piles alcalines AAA.

Contenu de l'emballage

1 Identificateur de fibre optique
1 Ensemble de têtes d'adaptateur (250 µm, 900 µm, 2 mm et 3 mm)
2.Piles AAA
1 Mode d'emploi
1 Housse de transport souple
1 Pare-solell

Sécurité

Lors de l'utilisation et de l'entretien des outils et des équipements de Tempo, votre sécurité est une priorite. Ce manuel d'instructions et toute étiquette sur l'outil fournit des informations permettant d'éviter des dangereurs ou des manipulations dangereuses liées à l'utilisation de cet outil. Sûvent toutes les consignes de sécurité Indiquées.

Objectif de ce mode d'emploi

Ce mode d'emploi vise à familiariser le personnel avec les procédures d'utilisation et d'entretien sécurisées pour l'identificateur de fibre optique FI-100 de Tempo Communications. Mettre ce manuel à la disposition de tous les employés.

Consignes de sécurité importantes

AVERTISSEMENT

Risque de décharge électrique : Un contact avec des circuits sous tension pourrait entrainer des blessures graves, vous mortelles.

>	AVERAGEMENT
	Porter des lunettes de protection lors de l'utilisation de l'outil.Les fragments de fibre peuvent être extrémement dangereux s'ils entrent en contact avec les yeux ou la peau ou s'ils sont ingérés.

ATTENTION • Ne pas démonter ni lubrifier. Contacter Tempo pour l'entretien et les réparations. • Ranger l'appareil dans la housse de protection et l'entreposer dans un endroit propre et sec. Le non-respect de ces consignes peut entraîner des blessures ou endommager l'appareil.

Specifications

Spécification FI-100
Plage de longueurs d'onde identifiées	800 à 1 700 nm
Type de signal identifié	CW, 270 Hz ±5 %, 330 Hz ±5 %, 1 kHz ±5 %, 2 kHz ±5 %
Type de détecteur InGaAs 1 mm
Type d'adaptateur	ø 0,25 (fibrés nues)
	ø 0,9 (câblesø 0,9)
	ø 2,0 (câblesø 2,0)
	ø 3,0 (câblesø 3,0)
Direction du signal Témoins DEL gauche et droit
Plage de test de direction du signal (CW/fibre 0,9 mm)	-46~10 dBm (1 310 nm)
	-50~10 dBm (1 550 nm)
Plage de test de puissance du signal (CW/fibre 0,9 mm)	-50~+10 dBm
Affichage de la fréquence du signal	270 Hz, 330 Hz, 1 kHz, 2 kHz
Plage de test de la détction sonore (moyenne)	ø 0,9,ø 2,0,ø 3,0	-30~0 dBm (270 Hz, 1 kHz)
		-25~0 dBm (330 Hz, 2 kHz)
	ø 0,25	-25~0 dBm (1 kHz, 2 kHz)
		-20~0 dBm (330 Hz, 2 kHz)
Perte d'insertion (typique)	0,8 dB à 1 310 nm
	2,5 dB à 1 550 nm
Pile Alcaline AAA (2)
Nombre d'essais par pile 1 500 essais
Température de fonctionnement	-10 à 60 °C
Température de stockage -25 à 70 °C
Dimensions 196 x 30.5 x 27 mm
Poids	195 g
Certifications	WEEE, CE, FCC, EAC

Toutes les specifications sont nominales et peuvent changer avec l'amélioration de la conception. Tempo Communications Inc. ne peut être tenue responsable des dommages resultant d'une application inappropriée ou d'un mauvais usage de ses produits.

CONSERVER CE MANUEL

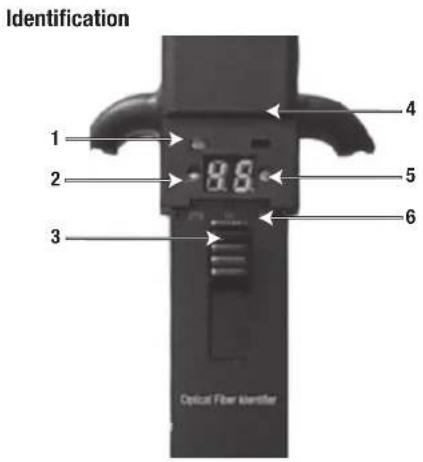

1. Temoin de direction
2. Affichage de la puissance relative de base
3. Bouton de serrage
4. Pare-soleil
5. Temoin de pile
6. Témoins de détction sonore

Installation des piles
Insérer les piles dans le bon sens lors de l'installation du FI-100.
Autrement, cela peut cause des dommages permanents.

Fonctionnement

Effectuer une mesure

1. Sélectionner l'adaptateur fibre convenant au type de fibre à mesurer (250 µm, 900 µm, 2 mm et 3 mm) et l'insérer dans l'identificateur de fibre. L'adaptateur se verruillera en position une fols guide dans la fente d'alignment.

Aligner I adaptateur avec la fente et glisser en position.

1. Insérer la fibre dans la rainure de serrage de fibre (250 m, 2mm et 3mm) ou au centre du tampon en caoutchouc (adaptateur 900 m ). S'assurer que la fibre ne soit pas pincee ni tendue dans le boitier. Veiller également a ce que la fibre ne soit pas tirée, piée ni sourmise à une tension excessive dans le boitier ou le boitier d'accès. Une tension excessive de la fibre peut entrainer des erreurs de mesure.
2. Glisser le bouton de serrage en position verrouillée.
3. Si un signal optique est detecté, le témoin DEL approprié indiquera la direction du traffic en émettant un bip sonore intermittent. La puissance relative de base s'afficheré équément. L'affichage « LO » indique que la fibre n'émet certain signal mesureable. Si un ton module est detecté, le témoin DEL approprié s'allumera et l'appareil émettra un bip sonore continu.
4. Relever légèrement la pince pour dégager la fibre du mécanisme de serrage.

Remarque: La puissance mesure est une approximation de la puissance réelle et est fonction du type de fibre, du matériel de revettement et de la rigidity du cable.

Témoins d'autonomie

• Témoin DEL vert: l'autonomie de la pile est correcte.
  Témoin DEL jaune : l'autonomie de la pile est faible, mais suffisante pour effectuer une mesure.
  Témoin DEL rouge : remplacer la pile.

Utilisation normale et entretien

Pour effectuer des mesures précises, insérer la fibre dans l'adaptateur approprié et dans la rainure ou la zone désignée. Si la fibre est piée, tordue, ou étirée dans le boitier du FI-100, elle peut subir une perte excessive et être endommagée.

S'assurer que les fibres de 2 mm, 3 mm et 250 µm sont allignées dans la rainure de l'adaptateur pour fibre.

Centrer la fibre 900 m sur la protection de I'adaptateur pour fibre.

Pour deilleurs résultats, nettoyer la surface du détecteur a l'aide des tampon nons peluchex. Ne pas utiliser d'alcool isopropylique.

Nettoyer les deux grands
detecteurs de zone
avec des tampons non
pelucheux.

Lorsque vous n'utilissez pas le FI-100 pendant une période prolongée, retarder les pless pour évider de les décharger ou de les endommager accidentellement.

Remarque: Si la puissance mesure dépasse +10 dB, le FI-100 affichera +10 dB.

Rimuovere le batterie se l'IFI-100 non sera utilisé per lunghi periodi, par prévenir la scarica accidentale della batteria o danni.

Note: se la potenza misurata supera +10 dBm, l'Fl-100 mosterra +10 dBm.
