MODE D'EMPLOI 512281 THOMSON
B - dEScRlptION du pROduIt 05
1-INTRODUCTION 05
2-COMPOSITIONDUKIT05
3-PLATINE DE RUE ET COMBINÉ 06
4 - PRECAUTIONS D'INSTALLATION 06
c-InStAllAtION 07
1-MONTAGE 07
2-BRANCHEMENT07
d - utiliseSATION 09
E - cARActERISTIQues tEcHnIQues 10
1-CARACTERISTIQUESGENERALES 10
2 - GARANTIE 10
3-ASSISTANCE ET CONSEILS 10
4-RETOUR PRODUIT/SAV 10

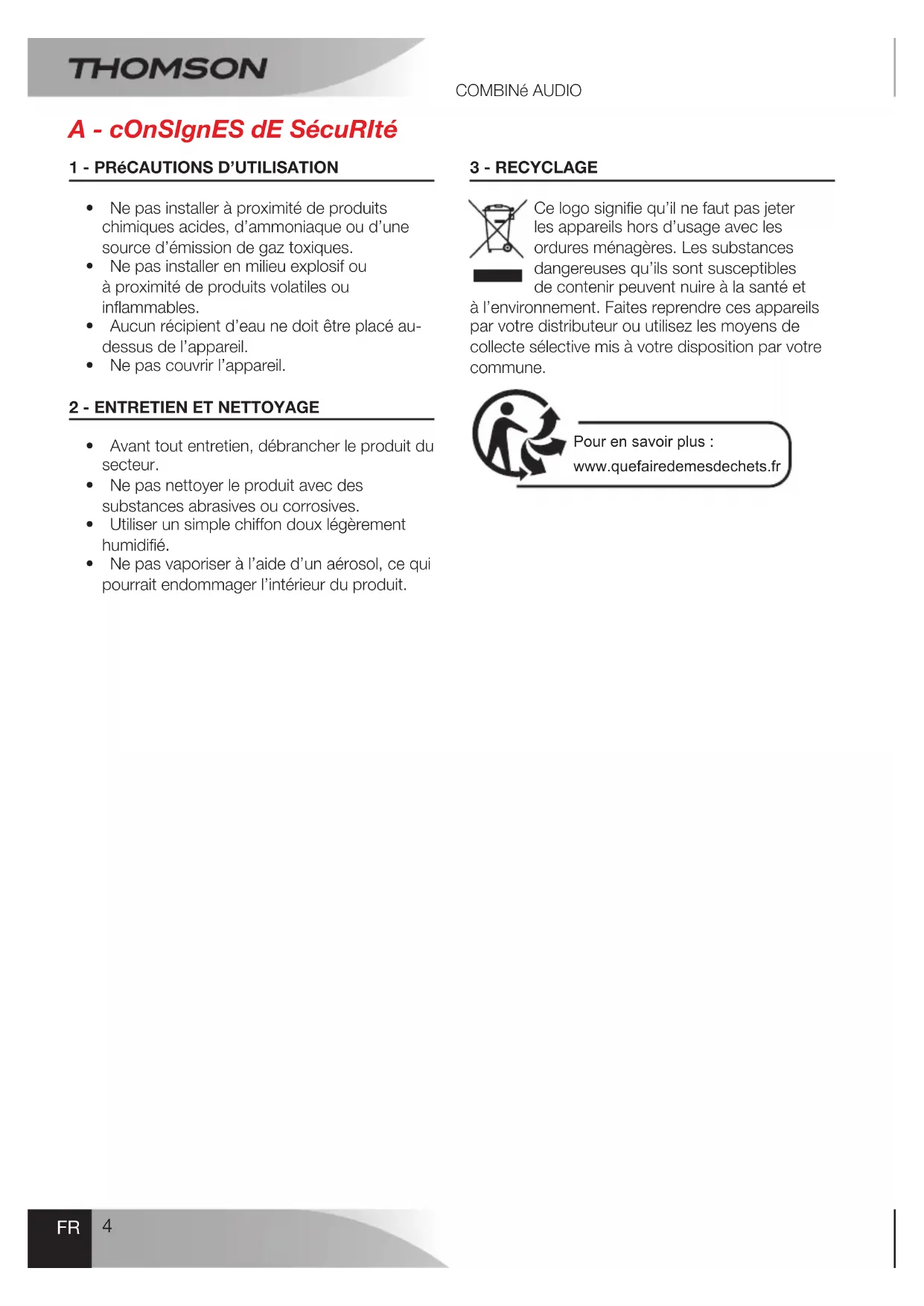

A - cOnSignES de Sécurité
1 - PRECAUTIONS D'UTILISATION
- Ne pas installer à proximé de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
- Ne pas installer en milieu explosif ou à proximé de produits volatiles ou inflammables.
- Aucun récipient d'eau ne doit être place audressus de l'appareil.
- Ne pas couvrir l'appareil.
2-ENTRETIEN ET NETTOYAGE
- Avant tout entretien, débrancher le produit du secteur.
- Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
Utiliser un simple chiffon doux légèrement humidifié.
- Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.
3 - RECYCLAGE
Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles deContainir peuvent nuire à la santé et
à l'environnement. Faites reprendre ces apparèils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
Pour en savoir plus: www.quefairedemesdechets.fr
B - dEScRlptION du pROdult
1 - INTRODUCTION
Ce combiné est donc pour éoperator une platine de rue multi-habitations Thomson références 512280, 512282, 512283 ou 512284.
Toutes les combinaisons sont possibles, ce qui permet à l'utilisateur d'adopter une configuration qui correspond exactement à son besoin.
Seuls 2 fils sont nécessaires pour connecter un interphone audio à la platine 2 noms.
2 - COMPOSITION DU KIT
| 1 | Combiné |
| 2 | Plaque de fixation |
| 3 | Vis de fixation |
| 4 | Cheville de fixation |
| 5 | Adaptateur secteur |
B - dEScRlptION du pROadult
3 - PLATINE DE RUE ET COMBINED

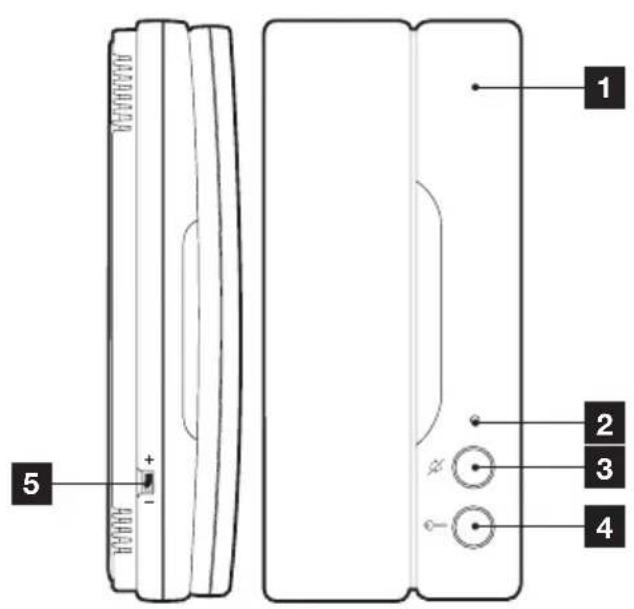

| 1 | Combiné |
| 2 | Témoin d' état |
| 3 | Bouton test sonnerie |
| 4 | Bouton de commande gâche électrique (non founie) |
| 5 | Réglage volume sonnerie |

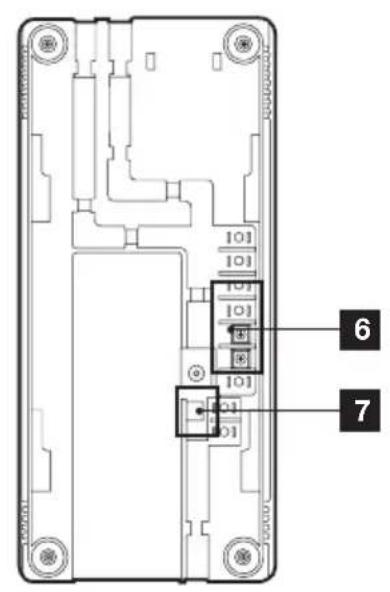

| 6 | Bornier de connexion |
| 7 | Prise pour adaptateur secteur (fourni) |
4 - PRECAUTIONS D'INSTALLATION
Avant d'instructor votre combiné, il est important de vérifier les points suivants :
- Afin d'éviter toute interférence ou altration du signal, il est préféable de ne pas faire passer les cables platine de rue-gâche ou combiné-platine de rue à proximé d'un cable 230V (si possible utiliser une gaine spécifique).
Attention : réalisez un joint silicone détanchéité entre la platine de rue et son support pour empêcher toute infiltration d'eau par l'arrête.
1 - MONTAGE

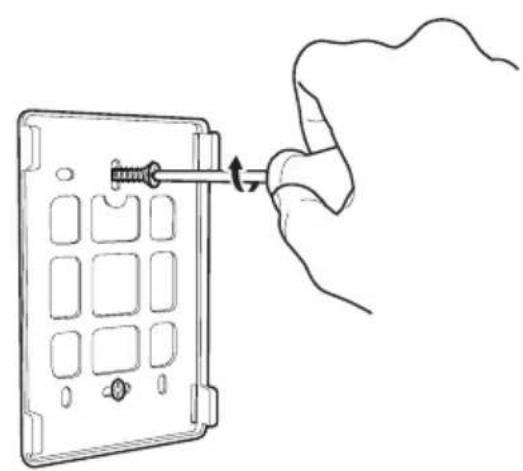

Fixez la plaque de fixation murale à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies
2-BRANCHEMENT
Entre l'interphone et la platine de rue (100 m maximum)
- Afin de s'assurer d'une bonne qualite audio, il est conseilé de ne pas utiliser plus de 100 m de cable entre la platine de rue et le combiné. Bien raccorder les fils comme suit (une inversion de branchement peut endommager la platine de rue).
La section du cable à utiliser dépend de sa longueur :
Longueur du cable Section a utilisier
| De 0 à 25m 6/10ème type téléphone |
| De 25m à 50m 0,75mm2 |
De 50m à 100m 1,5mm2
C - INSTALLATION
Entre la platine de rue et une gâche électrique (option)
- Il est recommandé d'utiliser un cable d'une section de 0,75mm2 minimum.
Utiliser une gâche 12V/1A maximum avec ou sans mémoire mécanique.
Utiliser une alimentation 12V additionnelle lorsque la gache requiert une courant supérieur à 500mA
Le cablage à adopter est le suivant :
Remarques :
- Respecter le sens de cablage.
d - utllSATIOn
- Appuyer sur l'un des boutons d'applé pour faire sonner le combiné correspondant. Le rétroéclairage du porte-nom correspondant s'illumine pendant quelques secondes.
- Si l'interlocuteur repond, il suffit de parler face à la platine de rue à une distance de 1m maximum pour converser avec lui.
- Si personne ne répond, le rétroéclairage du porte-nom et la sonnerie se coupent au bout de quelques instants.
Le volume de la sonnerie peut etre regle en appuyant sur le bouton (5) du combiné.
L'appui sur le bouton de commande (9) du combiné envoie une impulsion électrique qui déverouille la porte sur laquelle la gâche électrique est montée.
- En appuyant sur le bouton OFF de la sonnerie (8), vous pouvez désactiver la sonnerie. Lors d'un appel le可观ant bleu et rouge clignote en continu jusqu'à ce que le combiné soit décroché.
Attention: Ne pas appuyer trop longtemps sur le bouton de commande de gâche peut éviter la dépréciation de la platine de rue.
E - cARActERISTIQues tEcHnIQues
1-CARACTERISTIqUES GEneRALES
COMBINé
Tension d'alimentation
Sortie gache electrique
Longueur de cable maximum
Plage de température
15V/1A (fournie par les combinés connectés)
Prévue pour piloter une gâche électrique 12V 1A
100m
-10°C à 40°C
2 - GARANTIE
- Ce produit est garantie 3 ans, pieces et d'oeuvre, à compter de la date d'achat. Il est imperatif de garder une preuve d'achat durant tout cette période de garantie.
- La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
- Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
- Toute intervention sur l'appareil annulera la garantie.
- Les éléments dits consommables, tels les piles ne rentrent pas dans le cadre de la garantie.
3 - ASSISTANCE ET CONSEILS
-
Malgré tout le sein que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontres des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseilé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
-
En cas de problème de fonctionnement pendant l'installation ou après quelques jours maida/utilisation, il est impératif de nous contacter devant notre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technician yous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.
Contactez les techniciens de notre service après vente au :
0892701369
Service 0,35 €/min + prix appel
Du lundi au vendredi de 9h à 12h et de 14h à 18h.
4 - RETOUR PRODUIT - SAV
Malgré le sein apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.avidsen.com
Avidsen s'engage à disposer d'un stock de pieces détachées sur ce produit pendant la période de garantie contractuelle.
Retrouvez l'intégrality de notre gamme Thomson sur
THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :
