MODE D'EMPLOI DVH1110J DE DIETRICH
Vous venez d'acquérir un Lave-vaisseau DE DIETRICH et nous vous en remercions.
Nos équipés de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.
Votre nouveau Lave-vaisselle DE DIETRICH s'intègrera harmonieusement dans votre cuisine et alliera parfaitement les performances de lavage et séchage et la capacité d'utilisation. Nous avons voulu vous offrir un produit d'excellence.
Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouveau Lave-vaisselle DE DIETRICH.
Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.
Et retrouvrez-nous sur notre site www.de-dietrich.com sur lequel vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.
Les nouveaux objets de valeur
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Important : Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
www.de-dietrich.com
1 / À l'attention de l'utilisateur
- Consignes de sécurité 4 Protection de l'environnement 5 Lavage économique et écologique 5
2 / Description de votre appareil
- Présentation générale du lave-vaisselle 6
- Présentation du bandeau de commande 7
- La durée de l'eau en France 8
4 / A FAIRE avant la première utilisation
- Mesurez la durée de l'eau et besoin du détergent 9 Tableaux de dureté 9
6 / Réglage des paramètres
11 / Équipement de votre lave-vaisselle

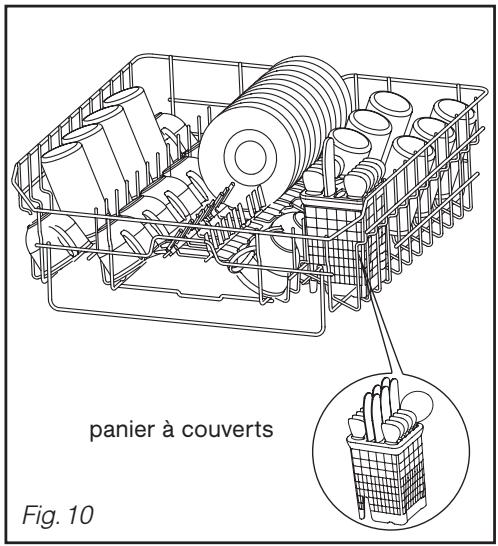

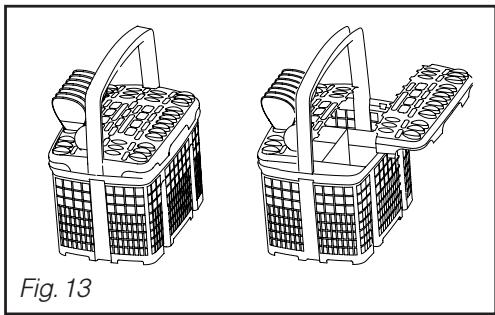

Le panier inférieur 15 Le panier supérieur 16 Le panier à couverts 17
14 / Nettoyage de votre appareil
- Nettoyage des filtres à déchets 22
16 / Service après-vente 29
Important: Conservez cette notice d'utilisation avec vos appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser vos appareil. Ils ont été rédigés pour la sécurité et celle d'autrui.
Installation
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.
- Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
- Pendant toute la durée de l'installation, le lave-vaiselle doit être maintenu débranché du secteur.
- eil, et celles du secteur doivent correspondre.
- Une fois votre appareil installé, la prise doit rester accessible.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représentait un danger pour vous.
- Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés.
- Notre appareil est destiné à un usage domestique normal. Ne l'utilisez çu.
-Votre appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels,
les fermes. - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel, - les environnements de type chambres d'hôtes.
- Les parois du lave-vaisselle ne doivent en aucun cas être percées.
Sécurité des enfants
- Cet appareil doit être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
- Éloignez les jeunes enfants de l'appareil pendant son fonctionnement.
- Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Évitez le contact avec la peau et les yeux. Assurez-vous que le réservoir est vide à la fin du cycle de lavage.
- Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.
- L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
- Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte. Risque de basculement de l'appareil.
- Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants. Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : Risque d'étouffement.
Utilisation
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- N'utilisez que des produits spécifiques conçus pour votre lave-vaisselle (Sel adoucissant, Detergent et produit de rincage).
- Evitez dans la mesure du possible d'ouvrir la porte du lave-vaiselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave-vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
- N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion. Fermez always la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
- Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
- Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
- Débranchez votre appareil avant toute intervention technique.
- Évitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage par la chaleur;
- N'introduisez pas dans votre lave-vaiselle des articles qui ne sont pas certifiés pour le lavage en machine.
- Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes eventuels de produit de lavage
- En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.
Protection de l'environnement
Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les autres conditions, conformément à la directive française 2002/96/CE sur les déchets d'équipements
électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
Nous vous remercions pour votre collaboration à la protection de l'environnement.
LAVAGE économique et écologique
- Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
- Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
- Exploitez pleinement les capacités de votre lave-vaiselle. Le lavage sera économique et écologique.
- Choisissez toujours un programme de lavage adapté au type de vaiselle et en fonction de son degré de salissures.
- Évitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 9-10-11) ainsi que les indications mentionnées sur les emballages de produits.
- Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10).

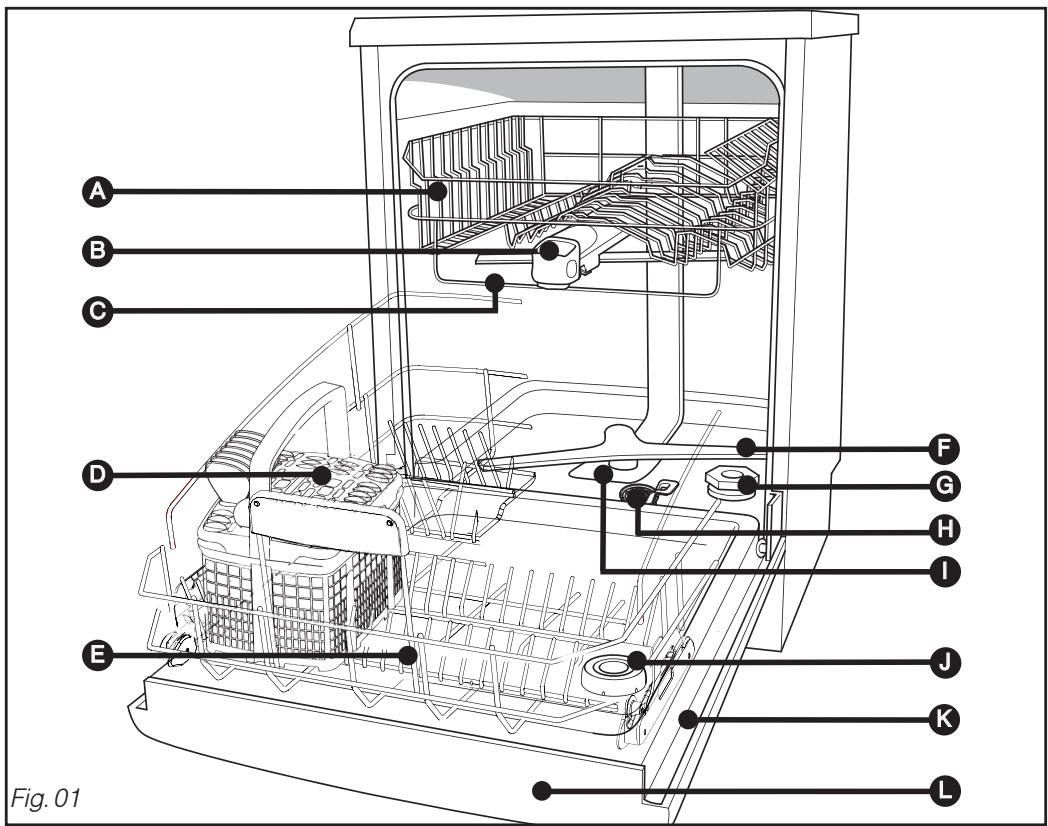

- Presentation generale du lave-vaisselle
A Panier supérieur B Distributeur de produits de lavage Fil gabarit anti-blocage Panier à couverts Panier inférieur F Bras d'aspersion inférieur
Reservoir à sel régénérant Filtre à déchets Filtre principal Distributeur de produit de régénérage Plaque signalétique (Réf. S. A. V) Bandeau de commande

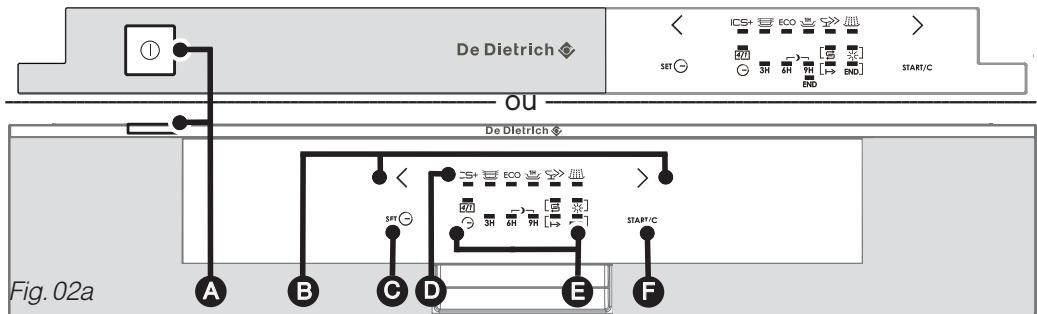

Conseil :
Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions générées.

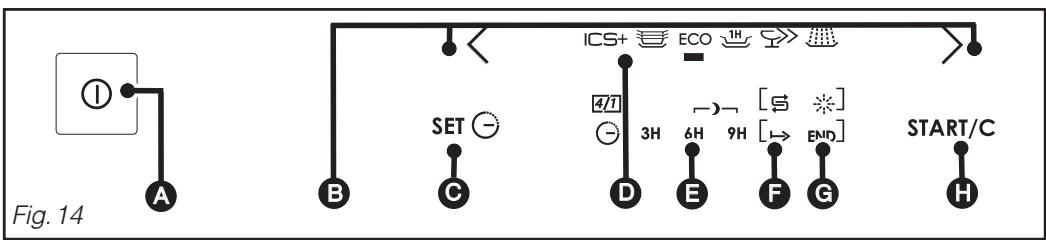

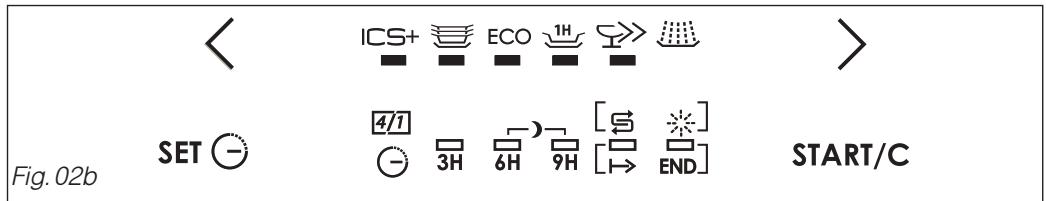

On/off:
Appuyez sur cette touche pour mettre votre lave-vaisselle en marche.
Pour désigner votre programme (voir page 20). Pour activer le réglage produits multifonctions (voir page 11).
SET, Départ différé:
Réglages des paramètres (voir page 10 et 11). Réglage du départ différé (voir page 20).
D'indicateur du programme choisi : voyant allumé : vous indique que le programme est sélectionné.
Appuyez sur cette touche pour démarrer votre programme.
En cas d'erreur, pour annuler une sélection ou un programme en cours, maintenez cette touche appuyée pendant quelques secondes.
Les voyants :
allumé : vous indique que le réservoir de Sel régénérant est vide ou presque vide.
Liquide d'écoulement:
allumé : vous indique que le réservoir de produit de rinçage est vide ou presque vide.
4/1 Produits multifonction :
allumé : vous indique que la fonction “4/1” est activée (voir page 9 et 11). Les programmes sont alors automatiquement adaptés à l'utilisation de produits multifonction.
allumé : vous indique que votre programme est en cours.
3H,6H,9H départ différé :
allumé : vous indique que votre programme est en mode départ différé (voir page 20).
END fin de programme :
allumé : vous indique que votre programme est terminé.
Dans le cadre des économies d'énergie, votre lave-vaiselle s'éteint en veille automatiquement après une période d'inactivité (sauf en mode de départ différé).
Tous les voyants s'éteignent alors, à l'exception du programme actif qui clignote.
Pour sortir de la veille, il vous suffit d'appuyer sur la touche "START". Le lave-vaiselle retrouve alors son état antérieur.
Remarques :
Un court signal sonore (bip) confirme l'appui sur la touche, à l'exception de la touche "On/Off".
Important : Pour que vo
Pour que vous laviez votre lave-vaisselle, il donne un résultat de lavage et de séchage impeccable et sans trace, vous ne devez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.
La DURETE de l'eau en FRANCE
| Légende | Dureté | hydrotimétique (TH) en degré français (°F) | adoucissement |
| faible | TH < 15°F | non indispensable |
| moyenne | 15-40°F | recommandé |
| forte | 40-55°F | indispensable |
| très forté | 55-70°F | indispensable |
Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave-vaisselle et laisse des traces blanches sur la vaisselle.
Plus une eau est calcaire, plus elle est dite «dure».
Selon la dureté de l'eau de votre ville, utilisez les produits les derniers adaptations.
- Il existe plusieurs types de produits. Comment désirer ?
Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques.
Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards). Le Sel regénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle. Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.
Important :
N'utilise en aucun cas de liquide pour lvaisselle à la main.
Pour un comportement d'utilisation, et dans certaines conditions de durété d'eau seulement < 25°f, les pastilles multifonction peuvent rendre superflue l'utilisation de liquide de rinçage et ou de sel.
- Les "2 en 1" contiennent des détergents, du liquide de rincage ou un agent faisant fonction de sel.
- Les "3 en 1" contiennent des détergents, du liquide de rincage et un agent faisant fonction de sel.
- Les "4 en 1", "5 en 1",... contiennent en plus des additifs qui préviennent l'usure (opalisation) des verres ou les risques de corrosion, bleuement de l'inox.
Important :
Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.
Conseil :
En cas de doute, contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.
Mesurez la DURETE de l'eau
Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave-vaisselle, ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau.
- Laissez couler l'eau du robinet pendant quelques instants.
- Remplissez un verre d'eau. Trempez la bandelette sortie de son étui pendant 3 secondes.
- Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.
Tableau de DURETE
| Bandelette | □□□□□ | ■□□□□ | ■□□□□ | ■□□□□ | ■□□□□ | ■□□□□ | ■□□□□ |
| Dureté | 0-10°F
0-1mmol/l
0 - 5,6 °dH | 10-18°F
1-1,8mmol/l
5,6 - 10 °dH | 18-25°F
1,8-2,5mmol/l
10 - 14 °dH | 25-40°F
2,5-4mmol/l
14 - 22,4 °dH | 40-55°F
4-5,5mmol/l
22,4 - 30,8 °dH | 55-70°F
5,5-7,0mmol/l
30,8 - 39,2 °dH | >70°F
>7,0mmol/l
>39,2 °dH |
| Eau | Douce | Peu dure | Peu dure | Dure | Dure | Dure | Très dure |
| Adoucissement et usage de sel | Facultatif | Indispensable si produits classiques | Indispensable si produits classiques | Indispensable | Indispensable | Indispensable | Indispensable |
| | | | | | | |
| Utilisation possible de produits classiques ① | Utilisation exclusive de produits classiques ① |
| 1 | P ou L ou R | + S + R | + R | P ou L ou R | + S + R | + R | + R |
| ou
produits multifonction ② |
| 2 | | | | | | | |
1 produits classiques : P : détergent Poudre ou L : détergent Liquide ou pastille simple
- S : Sel régénérant + R : produit de Rincage
2 produits multifonction : pastilles “multifonction”
Important :
Il est impératif de régler correctement l'adoucisseur en fonction de la dureté de l'eau utilisée.
- En cas de réglage trop faible, il y a des risques de traces calcaires.
- En cas de réglage trop fort, il y a des risques d'opalisation des verres.
En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.
- Procédez comme suit au réglage de l'adoucisseur sur le tableau de commande :
- Un appui long sur la touche "SET" vous permet l'accès au réglage. Le défilément des voyants inférieurs vous indique que vous êtes en mode réglage.
-Pour modifier le réglage de H0 à H6, selon la durée de l'eau (voir tableau ci-contre), procédez par appuis courts successifs sur l'une ou l'autre touche < >. Les voyants de programme vous indiquent le réglage.
- Assurez-vous de valider le réglage par un appui court sur "START/C" (Sortie du réglage).
- Pour utiliser les pastilles multifonction, vous devez désigner
| Dureté | Réglages | Voyants de programme |
| ICS+ ECO CHG CHG |
| 0-10°F | H0 | - |
| 0-1mmol/l |
| 0 - 5,6 °dH |
| 10-18°F | HI | - - |
| 1-1,8mmol/l |
| 5,6 - 10 °dH |
| 18-25°F | H2 | - - - |
| 1,8-2,5mmol/l |
| 10 - 14 °dH |
| 25-40°F | H3 | - - - - |
| 2,5-4mmol/l |
| 14 - 22,4 °dH |
| 40-55°F | H4 | - - - - |
| 4-5,5mmol/l |
| 22,4 - 30,8 °dH |
| 55-70°F | H5 | - - - - |
| 5,5-7,0mmol/l |
| 30,8 - 39,2 °dH |
| >70°F | H6 | - - - - |
| >7,0mmol/l |
| >39,2 °dH |
Important: Le réglage H0 désactive le voyant d'alerte de sel.
Produits multifonctions
Sélectionnez cette fonction si vous utilisez des pastilles multifonctions.
Rappel: Pour une efficacité optimale du produit, il est important de bien régler l'adoucisseur (voir page 10). Si celui-ci est réglé H3 et plus, il vous est impossible d'activer cette fonction.
Pour activer ou désactiver cette fonction, avant de sélectionner votre programme, faites un appui long sur la touche de sélection < jusqu'à allumage ou extinction du voyant.
4/1 (voyant allumé) activation de la fonction.
4/1 (voyant éteint) désactivation de la fonction.
L'activation de cette fonction annule la visualisation du niveau du sel régénérant et du produit de rinçage.
Porte mal fermée
Le voyant programme en cours clignote lorsquela porte n'est pas ou mal fermée.
Verrouillage accès programme
Pendant la durée du programme, l'accès aux touches est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation en appuyant quelques secondes sur "START/C".
- La sécurité anti-débordement
Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.
La sécurité anti-fuite
Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.
Affichage en cas d'anomalies
En cas d'anomalie, le clignotement rapide des voyants 6H 9H END indique le code de l'anomalie : reportez-vous au tableau page 24.
Remarque: après résolution
Après resolution du début, appuyez trois secondes sur la touche "Start/C" pour déverrouiller l'accès.
Chargement des produits lessiviels
- Le chargement des produits lessiviels. (Fig. 03-04-05)
Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur. Il est compatible avec tous les produits recommendés pour lave vaisse.

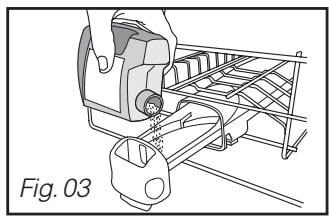

Les poudres ou les liquides dans le tiroir du distributeur (fig 03)
-Tirez le tiroir du distributeur. - Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale. En cas de vaisselle très sale et pour les programmes avec prélavage (voir page 18,19), nous vous recommendons d'ajouter 5 g de dessert) dans la cuve de votre lave-vaiselle. -Fermez le distributeur.

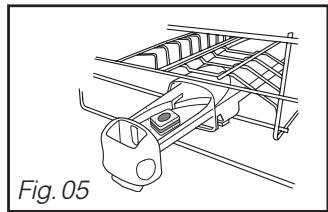

- Les pastilles "multifonctions" ou classiques (fig 04 et 05)

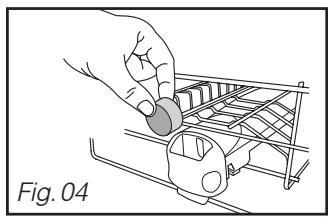

- Disposez la pastille dans le compartiment extérieur (Fig. 04),
ou, pour un résultat optimal,
- Tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig. 05). - Fermez le distributeur.
Important: Conservez ces produits hors de portée des enfants et à l'abri de l'humidité (les films de protection des pastilles peuvent être hydrosolubles). N'utilisez que des produits spécifiques conçus pour lave-vaisse.
FR 9 / Chargement du SEL reggenerant

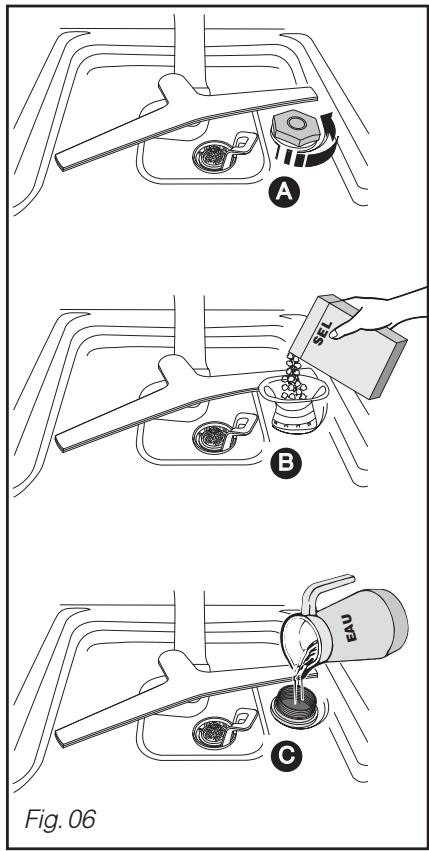

Le chargement du sel régénérant. (Fig. 06)
Important :
Utilisez du sel régénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.
A Dévissez et enlevez le bouchon du réservoir.
B Remplissez le réservoir avec du sel régénérant spécialement conçu pour lave-vaisselle.
Utilisez l'entonnoir livré avec votre lave-vaisselle.
Révissez complétement.
La première fois, complétez avec de l'eau jusqu'au bord du réservoir.
- Repérage du niveau de sel régissant : Ⓒ
Il s'éclaire lorsqu'il faut ajouter du sel. Après un remplissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle, ou si le remplissage n'est pas complet.
Important :
En cas de débordement du sel, enlevez les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un trempage ou à défaut un programme court (voir page 18-19) sans vaiselle. Revissez bien à fond le bouchon du réservoir.
Chargement du produit de rincage

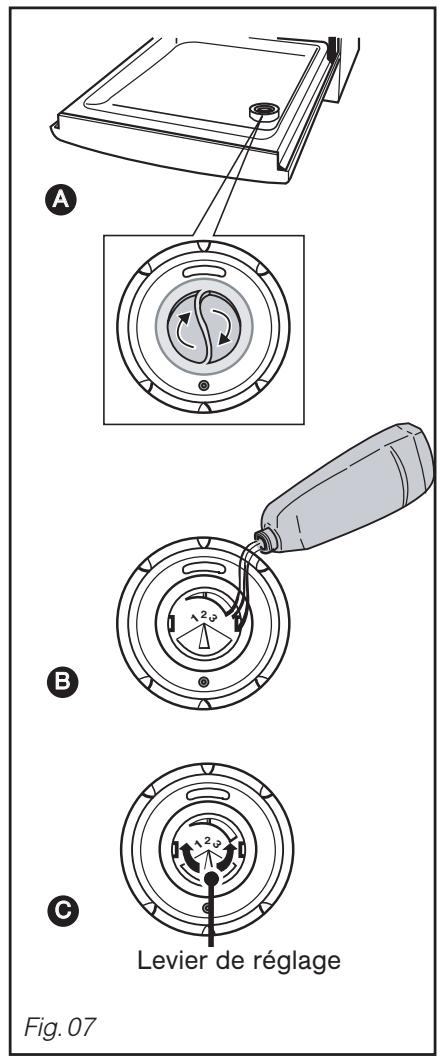

- Le chargement du produit de rincage. (Fig. 07)
Important :
Utilisez du produit de rinçage spécial lave-vaisselle, il vous permettra d'obtenir une vaisselle sèche et brillante.
A Dévissez et enlevez le bouchon du réservoir. B Remplissez le réservoir de produit de rincege à la mise en service jusqu'à affleurer le haut du levier de réglage.
Révissez complètement.
Le réglage d'origine est 2.
En cas de mauvais séchage ou de traces (après avoir effectué plusieurs cycles), vous pouvez augmenter le dosage en réglant sur 3.
Conseil : la position
La position 1 réduit la consommation de produit de rinçage et peut être suffisante pour votre usage.
- Réglage du niveau de produit de rincege : ※
Il s'éclaire lorsqu'il faut ajouter du produit.
Important :
En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.
Très important :
Vaisselle non appropriée pour le lavage en machine
- Les planches à découvert en bois,
- Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
- Les objets en étain et en cuivre, -La vaisselle et les couverts collés,
- Les couverts avec manches en bois, en corne ou en nacre,
- Porcelaine antique ou peinte à la main.
Lors d'un achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

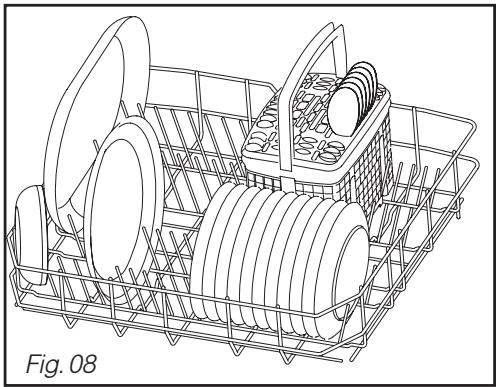

Le PANIER inférieur
Disposez la vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.
Placez les plats, les poêles de grand diamètre sur les côtés.
Evitez d'intercaler, d'accumuler et de superposer les assiettes plates et creuses. (Fig. 08)
Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 09) (selon modulo).
Conseil :
Lorsque vous rentrez le panier
Inférieur vérifie qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.
Déchargement de la vaisselle :
Videz d'abord le panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.
11 / Équipement de votre lave-vaisselle
Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...
Rangez votre vaisselle de façon méthodique (rangée de verres, de tasses, de bols, etc...) afin de gagner de la place (Fig. 10).
Vous pouvez ranger également tasses, louches etc... sur supports escamotables.
Conseil :
Orientez le creux des verres, des coupes, des bols vers le bas.
-Réglage en hauteur du panier supérieur
(selon modele)
Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 11)
① Réglage en position HAUTE :
Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.
② Réglage en position BASSE :
Soulevez-vous le panier à fond des deux côtés pour déverrouiller et raccompagnez-le ensuite jusqu'à la position basse.
Important : vérifiez que
Vérifiez que le réglage des deux glissières est à la même hauteur : panier à l'horizontal.

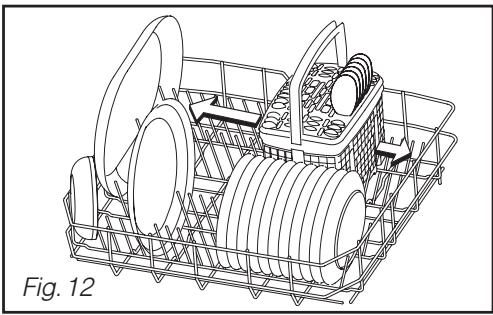

Le PANIER à couverts
Le panier à couverts est coulissant pour vous permettre un chargement modulable.
Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi, vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (Fig. 12).
Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle).
Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné.
Pour un lavage et un séchage optimum, utilisez ces grilles de séparation en totalité ou partiellement (Fig. 13).
Orientez les manches de couverts vers le bas.
Important :
Pour des raisons de sécurité, nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).
Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.
Évitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.
Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

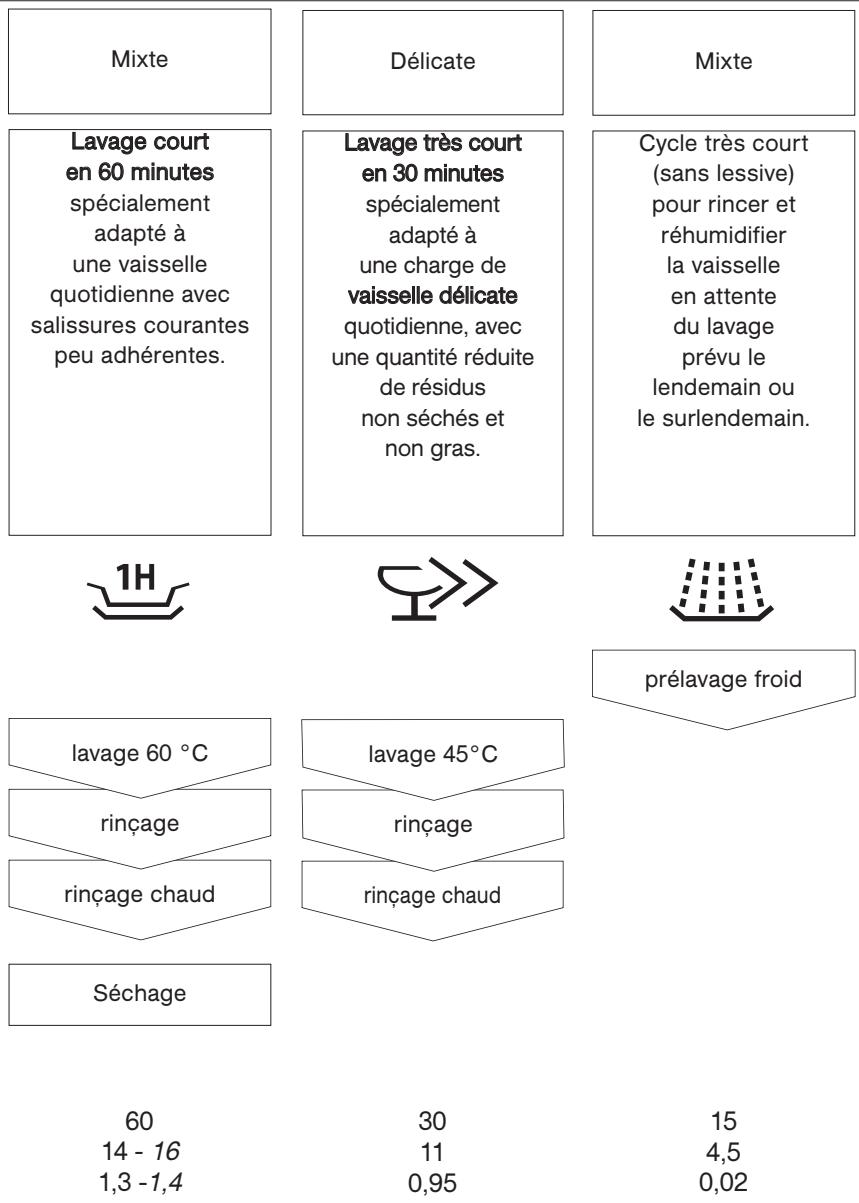

Tableau des programmes
Ces valeurs se réfèrent : - à des conditions normales d'utilisation avec des produits séparés (détergents, sel, produit de rinceage). - à des conditions d'utilisation de produits multifonction seulement. Elles peuvent varier en fonction de la charge, de la température de l'eau, du réglage de l'adoucisseur, de la présence de produit de rinceage et de la tension de l'alimentation.
12 / LES PROGRAMMES DE LAVAGE
Programmes préconisés :
EN50242
La programmation
Important: Dans le cas d'un panneau de commande en façade, pour éviter toute sélection interposée pendant la manipulation de la porte, la programmation ne peut se faire que porte fermée.
- Mise en marche de l'appareil
Appuyez sur la touche A, un voyant D s'allume.
Départ immédiat d'un programme
Choisissez le programme en appuyant sur l'une ou l'autre touche B
Le voyant D associé au programme s'allume.
Validez votre choix en appuyant sur la touche H
Les voyants D et F sont allumés, le programme commence.
La fin du programme est signalée par le voyant
Puis passage en mode économies d'énergie (voir page 7).
Programme différé
Votre lave-vaisselle vous permet de lancer votre programme en différé :
Choisissez votre programme.
Différez votre programme de 3, 6 ou 9 heures à
L'aide de l'une ou l'autre des touches 3
Le voyant E s'allume suivant votre choix.
Validez votre choix en appuyant sur la touche H
Les voyants D et F sont allumés, le programme est en attente.
La fin du programme est signalée par le voyant
Puis passage en mode économies d'énergie (voir page 7).
Programme sélectionné
Programme en cours
Fin du programme
Programme sélectionné
Choix d'un départ différé
Attente lavage différé
Fin du programme
L'option HEURES creuses
Votre lave-vaisselle est conçu pour détecter automatiquement le signal EDF heures creuses.
En sélectionnant cette option, votre lave-vaisselle démarrera automatiquement la nuit, sur la plage horsaire la plus favorable pour les économies d'énergie.
Recherche de la période "heures creuses
Cette phase est activée à la première mise sous tension.
Votre lave-vaisselle vérifie si le système des heures creuses est disponible sur le réseau électrique. Pendant cette phase qui peut durer 24 heures maxi, toutes les autres fonctions de votre lave-vaisselle sont utilisables.
Lancement d'un programme en "heures creuses
Choisissez votre programme.
Appuyez une fois sur la touche C. Les voyants E 6h et 9h sont allumés d'heures creuses disponibles).
Validez votre choix en appuyant sur la touche H.
Les voyants D et F sont allumés, le programme commencera à la réception du signal "Heures Creuses".
La fin du programme est signalée par le voyant allumé pendant quelques minutes.
Puis passage en mode économies d'énergie (voir page 7).
Programme sélectionné
Heures creuses détectées.
Attente lavage en heures creuses
Fin du programme
Annulation d'un programme
Pour annuler un programme ou une sélection erronée, appuyez sur la touche pendant quelques secondes, jusqu'à entendre le bip d'annulation.
Vous pouvez alors reprogrammer.
Arrêt de l'appareil
Lorsque le programme est terminé, appuyez sur la touche A.
Conseil :
Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisseau, la quantité et l'état des résidus alimentaires.
Remarques :
La sécurité électrique de porte, à l'ouverture ou à la fermeture, peut provoquer un bref éclairage des voyants. Ce phénomène n'affecte pas le fonctionnement de votre appareil.
Selon le besoin et en particulier suite à un réglage de l'adoucisseur, le programme peut débuter par trois minutes de régénération des résines. Cette phase s'effectue sans bruit.

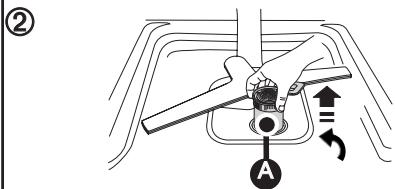

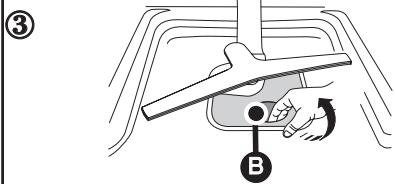

- Nettoyage des filtres a dechets
Le système de filtration est composé de plusieurs éléments :
A - Le filtre à déchets. B - Le grand filtre principal. - Le micro-filtre.
Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.
Actions:
⑤ Nettoyez soigneusement les filtres A, B et C sous l'eau courante. (Fig. 16)
Remontage :
Procédez dans l'ordre inverse en positionnant les filtres C, E puis A.
Important :
N'oubliez pas de verrouiller le filtre à déchets en le tournant d'un quart de tour bien à fond.
Fig. 15
Fig. 16
Périodiquement
Tous les 3 ou 4 mois; il est recommandé d'effectuer le programme le plus chaud (lave-vaisselle vide) avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.
Arrêt prolongé
Nettoyez complètement votre lave-vaisselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.
Maintenez votre lave-vaisselle hors gel.
Conseil :
Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base de sol, de diluant. Utilisez un chiffon ou une éponge.
Entretien courant
Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.
L'expertise des professionnels au service des particuliers
Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.
15 / En cas d'anomalies de fonctionnement
| 6H 9H ↗ END | ← pour les modèles sans écran :voyant(s) clignotant(s) ↗ | 6H 9H ↗ END |
| ●○○○ | d01: défaut d'alimentation eau (robinet) | d07: défaut Débordement/Antifuite | ●●●○ |
| ○●○○ | d02: défaut vidange | d08: défaut de distribution arrosage | ○○○● |
| ●●○○ | d03: défaut de chauffage | d11: défaut capteur de pression | ●●○● |
| ○○●○ | d04: défaut du capteur de température | d12: défaut niveau d'eau, (siphonage par tuyau de vidange) | ○○●● |
| ●○●○ | d05: défaut courant pompé trop faible | d13: défaut de surchauffe | ●○●● |
| ○●●○ | d06: défaut courant pompé trop fort | d14: mauvais raccordement tuyau de vidange ou débit robinet insu-fisant ou filtres encrassés. | ○●●● |
Conseil :
Lorsqu'un des defaults ci-dessus est survenu et en cas d'appel à un dépanneur, n'oubliez de lui communiquer le message affiché (d01, d02....) afin de lui faciliter la tâche.
| Problème | Causes possibles | Que faire? |
| La portere retombe lourdement à l'ouverture (modèle intégrable) | - ressorts de portepas assez tendus pour compenser le poids du panneau. | - serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant. |
| La portere ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable) | - ressorts de portetrop tendus.
- absence de panneau bois. | - desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
- équiper l'appareil d'un panneau bois (panneau agglo si provisoire), et régler les ressorts. |
| La porte "accroche" à la ferme-ture | - appareil bancel
- portemal centrefee par rapport à la cuve. | - réglez les pieds.
- recentrer en réglient le pied AR. |
| Le panier supérieur ne tient pas en position haute | - mauvaise manipulation (le panier est tiré trop vite vers le haut). | - manœuvrer plus progressive-ment (voir notice), un côte puis l'autre. |
| Petite fuite après ou sous l'apareil (déplacer l'appareil pour mieux localiser la fuite) | - fuite au robinet.
- fuite provenant de l'appareil. (cf tableau défaut 07). | - vérifier présence joint et serrerrer écrou.
- fermer l'arrivée d'eau et appeler un technicien. |
| Petite fuite à la porte | - appareil bancel, pas de niveau.
- portemal centrefee par rapport à la cuve. | - ajuster les pieds régables.
- régler les pieds AR |
15 / EN CAS D'ANOMALIES DE FONCTIONNEMENT
Les voyants
| Problème | Causes possibles | Que faire? |
| Levoyant Sel ne s'éteint pas | -absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur. | -faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence. |
| Lesvoyants s'allument tous les uns après les autres | -programmation erronée. | -annuler la programmation en cours en appuyant 3 sec. sur la touche début, puis refaire une nouvelle programmation. |
| Unvoyant clignote, le programme ne démarre pas. | -son modèle, mauvaise position du sélecteur de programme (entre 2 crans). | -positionner le sélecteur en face du programme. |
| Problème | Causes possibles | Que faire ? |
| Le cycle dure trop longtemps. | - les programmes économes en énergie durablent plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage. | - utiliser ces programmes de préférence de nuit, quand la durée et le délai de fin ne sont pas importants. |
| L'appareil fait disjoncter | - ampérage insuffisant pour ali- menter tous les apparciels en service simultanément. - défaut interne à l'appareil. | - vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien. |
| L'appareil ne démarre pas | - absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur bou- ton départ. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07). | - vérifier prise et fissible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien. |
| Problème | Causes possibles | Que faire? |
| L'appareil ne redémarre pas | - ouverture de la porte en cours de cycle de lavage. | - attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil). |
| L'appareil ne vidange pas(cf tableau défaut 02). | - opercule sur siphon d'évier non retire.-
- tuyau vidange coudé.
- filtres totallyment obstrués.
- pompé bloquée. | - restirer l'opercule.
- vérifier passage correct du tuyau derrière l'appareil.
- démonter et nettoyer les filtres et le puits de vidange.
- relancer un programme trem-page. Si défaut persiste, appe-ler un technicien. |
| L'appareil est bloqué(cf tableau défaut 14). | - installation de vidange non conforme : vidange trop basse ou tuyau trop,enforcé.
-syphonnage : l'appareil vidange en même temps qu'il remplit.
-système de filtration encrassé. | - respecter les cotes d'installa-tion de la canne de vidange.
- Nettoyer les filtres. |
Mauvais résultat de LAVAGE
| Problème | Causes possibles | Que faire? |
| Traces alimentaires, redépositions, "grains de sable" dans les verres | -VAISSELLE mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accollées, emboîtées).-moulinet supérieur bloqué par couvert, plat..-filtre mal verrouillé se soulèvependant le lavage.-tamis microfiltre encrassé.-Une ou plusieurs ouïes de moulinet bouchées. | - Bien ranger la VAisselle, utiliser les zones et accessoires les mistrs aux adaptations à chaque type de pieces(voir notice).-vérifier libre rotation du moulinet(fil gabarit), régler le panier en position haute si besoin.-vérifier placage et verrouillage du filtre(le tourner "à fond"vers la droite).-démonter et nettoyer tous les filtrés(à l'eau tiège), y compris le tamis(1 fois par mois).-démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net(n'utilisez aucun ustensile qui pourrait déterminer les ouïes).Remonter le moulinet. |
| Traces graisseuses | -dose lessive trop faible, les-sive peu performante, produitéventé.-programme mal适应(trop BASSE T°,durée trop courte). | -augmenter la dose, essayer une autre dessive.-choisis programme avec tem-pérature supérieure. |
Mauvais résultat de LAVAGE...
| Problème | Causes possibles | Que faire ? |
| Traces blanches
identities nature des traces) | - pellicule calcaire (s'enlève au vinaigre). | - vérifier présence de sel dans réservoir (voyant étéint = OK). |
| - traces de sel (gout salé sur vaisselle). | - vérifier durété de l'eau au robi-net et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin. |
| - eau trop dure pour une utilisa-tion dessive "4 en 1" sans rajout de sel. |
| - vérifier la bonne fermeture du bouchon de pot à sel. |
| Traces blanches
identities nature des traces) | - opalisation du verre par eau trop douce (ne s'efface pas). | - vérifier durété de l'eau au robi-net et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur). |
| Traces colorées (thé, vin, café) | - pièces de vaisselle mal dispos-sées. | - orienter les creux des réci-pients vers les jets. |
| - dose lessive insuffisante ou lessive pas assez performante. | - augmenter la dose, essayer une autre lessive. |
| - programme trop BASSE tempé-rature. | - désir un programme mistrés-adapté avec une température plus élevé. |
| - si vous utilisez un produit mul-tifonction. | - utilisez l'option "4 "en 1" (selon modele). |
| Traces de coulures ou goutes sur verres | - manque produit de rincege ou dose insuffisante. | - vérifier voyant et remplir com-pletèment le réservoir, régler le doseur si nécessaire à posi-tion supérieur. |
| - produit de rincege péricme ou inefficace. | - remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide). |
| - si vous utilisez un produit multifonction. | - utilisez l'option "4 "en 1" (selon modele). |
| Traces séchéées sur verres, net-
tete insuffisante. | - si vous utilisez un produit multifonction. | - utilisez l'option "4 "en 1" (selon modele). |
15 / EN CAS D'ANOMALIES DE FONCTIONNEMENT
Mauvais fonctionnement
| Problème | Causes possibles | Que faire ? |
| Remplissage en permanence | - canne de vidange tombée au sol.
- orifice vidange située trop bas par rapport à l'appareil. (cf tableau défaut 12).
- les filtres et le puits de vidange sont bouchés par excès de salissures. | - vérifier l'installation de vidange. |
| Beaucoup de déchets sur le grand filtré en fin de cycle. | - démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assistes avant de lesmettre dans le lave-vaisselle. |
| Traces de rouille sur inox | - qualité inox (couteaux particulier) non adaptés au lavage en machine. | - utiliser couverts "special lave-vaisselle".
- vérifieronne fermeture du bouchon pot à sel. |
Mauvais résultat de séchage
| Problème | Causes possibles | Que faire? |
| Nombreuses gouttes sur les verres | - manque produit de rinceage ou dose insuffisante. - la dose n'est pas distribuée. - positionnement de vaisse. | - vérifier voyant et replir complètement le réservoir. - si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien. - pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes. |
| Gouttes sur vaisse en plasti-que, revêtement tétal... | - ces articles isolants ont une faible masse calorifique. | - les/disposer au moins en privi-égiant si possible le panier supérieur. |
| Moins bon séchage en pro-gramme rapide | - sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum. | - sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes. |
| Condensation sur parois de la contre-porte ou de la cuve. | - de la condensation peut se produit sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène). | |
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série).
Ces renseignements figurent sur la plaque signalétique (voir Fig. 17).
PIECES D'origine
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
Fig. 17
