| Type de produit | Alimentation électrique pour système de conférence ADN |
| Marque | Sennheiser |
| Modèle | ADN PS |
| Dimensions (L x H x P) | Env. 482,5 x 168 x 100 mm |
| Poids | Env. 4,6 kg |
| Tension d'entrée nominale | 100 à 240 V~ |
| Fréquence secteur | 50 à 60 Hz |
| Consommation électrique | 385 W |
| Tension de sortie (ports RJ45) | 52,8 V --- (PORT I/II et DATA) |
| Courant de sortie maximal | 5,25 A total, max. 1,75 A par sortie PORT I/II |
| Nombre de postes alimentés (câblage simple) | Jusqu'à 70 postes par ADN PS |
| Nombre de postes alimentés (câblage en anneau) | Jusqu'à 40 postes par ADN PS |
| Nombre maximal d'alimentations par système | 15 |
| Plage de température de fonctionnement | +5 °C à +50 °C |
| Plage de température de stockage | -25 °C à +70 °C |
| Humidité relative de fonctionnement | 10 à 80 % |
| Indices de protection | Utilisation en intérieur uniquement |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec ; dépoussiérer les orifices de ventilation |
| Sécurité | Ne pas superposer plusieurs alimentations ; utiliser uniquement le câble secteur fourni ; brancher exclusivement des composants ADN |
| Pièces détachées et réparabilité | Pièces détachées disponibles sur demande ; pour la réparation, contacter le service Sennheiser |
| Informations générales | Fabriqué en Allemagne ; notice complète sur DVD-ROM fourni avec l'unité centrale ADN CU1 |
FOIRE AUX QUESTIONS - ADN PS SENNHEISER
Questions des utilisateurs sur ADN PS SENNHEISER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice ADN PS - SENNHEISER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ADN PS de la marque SENNHEISER.
MODE D'EMPLOI ADN PS SENNHEISER
Pour votre sécurité .... 1
Alimentation ADN 2
Contenu 2
Composants nécessaires pour le fonctionnement 3
Vue d'ensemble de l'alimentation ADN PS 4
Planification de l'installation et de la commande du système de conférence ..... 5
Préparer l'alimentation ADN PS pour l'exploitation 8
Installation du système de conférence 9
Allumer/éteindre l'alimentation ADN PS 14
Nettoyage et entretien du système de conférence 15
Caractéristiques techniques ADN PS 16
Pour votre sécurité
Veillez à lire le supplément «Consignes de sécurité », joint séparément au produit. Ce supplément contient des informations importantes sur le fonctionnement sûr et fiable du produit ainsi que les déclarations du fabricant et les indications de garantie.
Vous trouverez une notice d'emploi détaillée sur tout le système de conférence ADN :
- sur Internet à l'adresse www.sennheiser.com ou
- sur le DVD-ROM fourni avec l'unité centrale ADN CU1.

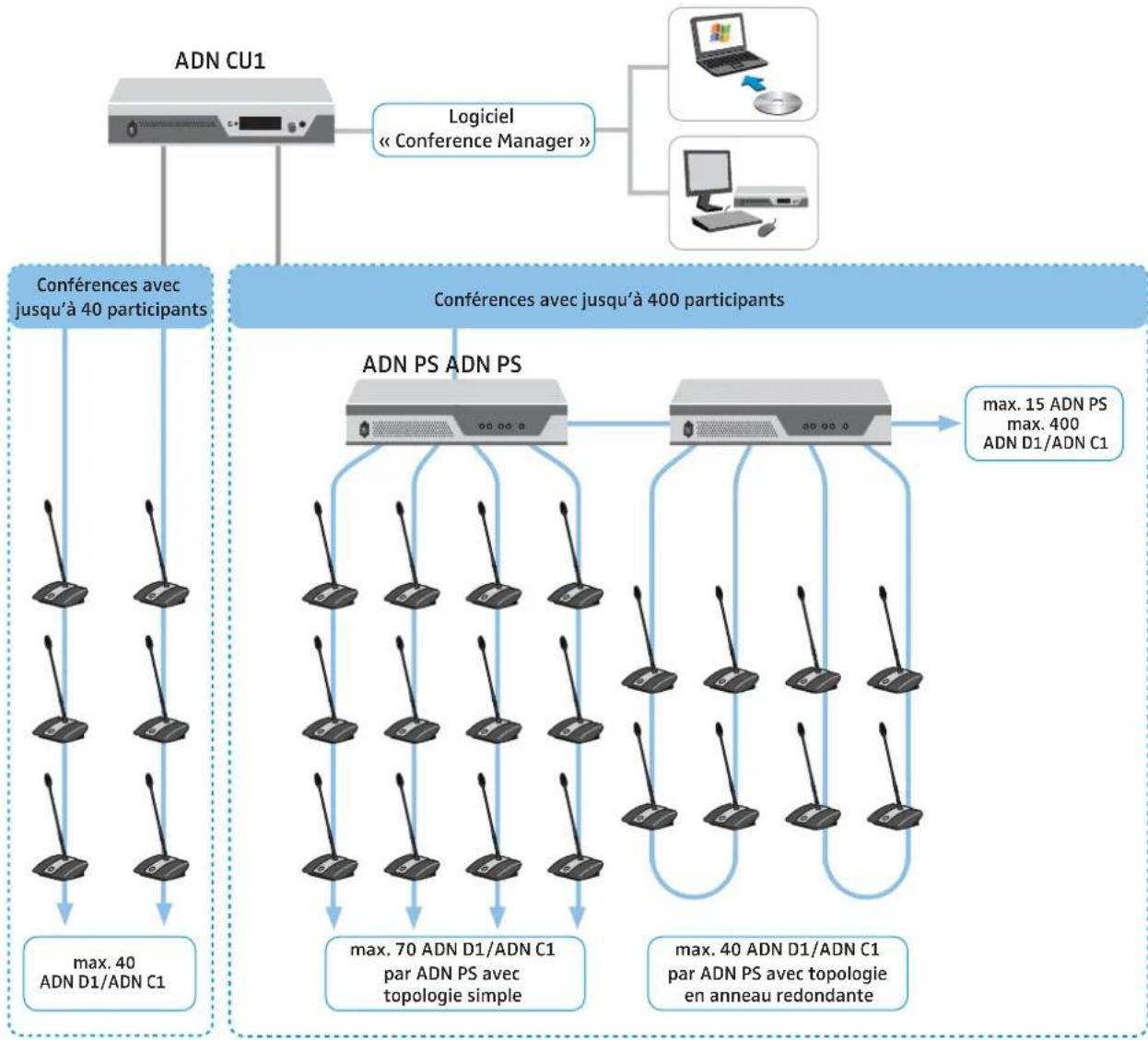

Alimentation ADN
L'alimentation ADN PS fait partie du système de conférence Sennheiser ADN.
Pour des systèmes de conférence avec jusqu'à 400 postes, vous avez besoin d'alimentations ADN PS. Vous pouvez utiliser un maximum de 15 alimentations ADN PS dans un système de conférence. Dans un câblage simple en faisceau, une alimentation ADN PS peut alimenter en tension jusqu'à 70 postes. Dans un câblage en anneau, une alimentation ADN PS peut alimenter en tension jusqu'à 40 postes.
Contenu
1 alimentation ADN PS avec équerres de montage prémontées
1 câble secteur (avec fiche secteur EU, UK ou US, selon la version commandée), longueur 1,8 m
1 notice d'emploi
1 supplément « Consignes de sécurité »
Composants nécessaires pour le fonctionnement
Unité centrale/alimentations
| Nombre Désignation N° Réf. Fonction | |||
| 1 Unité centrale ADN CU1-EU, version EU | 505553 | Commande du système de conférence (composants filaires et sans fil) et alimentation de jusqu'à 40 postes et/ou d'un module d'antenne | |
| Unité centrale ADN CU1-UK, version UK | 505554 | ||
| Unité centrale ADN CU1-US, version US | 505555 | ||
| 1 - 15(en option) | Alimentation ADN PS-EU, version EU | 505546 | Alimentation des postes raccordés en câblage simple ou câblage redondant, pour des systèmes de conférences comprenant jusqu'à 400 postes |
| Alimentation ADN PS-UK, version UK | 505547 | ||
| Alimentation ADN PS-US, version US | 505548 | ||
Postes filaires
| Nombre Désignation N° Réf. Fonction | |||
| Max. 400 | Poste délégué ADN D1 | 502758 | Pour des contributions à la conférence |
| 1 - 10 (en option) | Poste président ADN C1 | 502759 | Pour gérer la conférence |
Câbles systèmes Les câbles systèmes sont noirs et disposent de 2 fiches RJ45 blindées.
| Nombre Désignation, longueur N° Réf. Fonction | |||
| Divers | SDC CBL RJ45-2, 2 m | 009842 | Pour relier les composants et les postes filaires |
| SDC CBL RJ45-3, 3 m 009843 | |||
| SDC CBL RJ45-5, 5 m 009844 | |||
| SDC CBL RJ45-10, 10 m 009845 | |||
| SDC CBL RJ45-20, 20 m 009846 | |||
| SDC CBL RJ45-50, 50 m 009847 | |||
Vous trouverez d'autres accessoires pour le système de conférence ADN sur www.sennheiser.com.

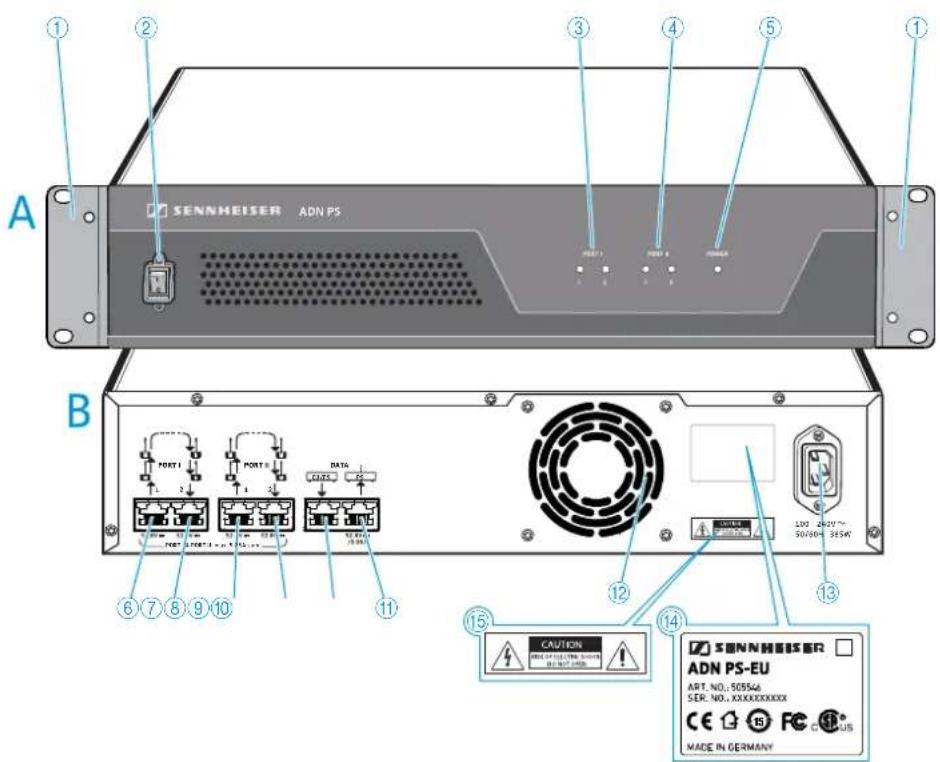

Vue d'ensemble de l'alimentation ADN PS
① Equerres de montage
② Interrupteur marche/arrêt
③ DEL de statut PORT I pour les sorties 1 et 2
④ DEL de statut PORT II pour les sorties 1 et 2
⑤ DEL de statut POWER
B Face arrière
⑥ Prise PORT I sortie 1 (RJ45) pour postes/ADN-W AM
⑦ Prise PORT I sortie 2 (RJ45) pour postes/ADN-W AM
⑧ Prise PORT II sortie 1 (RJ45) pour postes/ADN-W AM
⑨ Prise PORT II sortie 2 (RJ45) pour postes/ADN-W AM
⑩ Prise entrée DATA CU/PS (RJ45) pour unité central ADN CU1 ou alimentation ADN PS
⑪ Prise sortie DATA PS (RJ45) pour alimentations ADN PS supplémentaires
⑫ Ventilateur
⑬ Prise secteur
⑭ Plaque signalétique
15 Plaque avec indications de danger
Vue d'ensemble des DEL de statut
| DEL de statut Couleur Signification | ||
| POWER 5 | vert | Alimentation ADN PS est allumée |
| PORT I 3 /PORT II 4 sortie 1/2 | – Prise pas utilisée ou désactivée | |
| orange Câblage en faisceaux des postes | ||
| vert Câblage en anneau des postes via sortie 1 et 2 | ||
| clignotant en orange | Erreur dans le faisceau de câbles ; sortie est désactivée | |
Planification de l'installation et de la commande du système de conférence
Installation du système de conférence
Le système de conférence ADN est conçu pour les conférences comprenant jusqu'à 400 postes (dont jusqu'à 150 peuvent être des postes sans fil). Pour pouvoir exploiter le système de conférence, vous devez vous assurer que tous les postes filaires sont alimentés avec une tension d'au moins 35 V. L'alimentation électrique dépend du nombre de postes utilisés et des longueurs de câble. Les longueurs de câble courantes ne doivent pas dépasser 50 m pour la liaison entre l'unité centrale et le premier poste, et 2 à 5 m entre les différents postes.
En tenant compte de ces longueurs, il est possible d'exploiter les nombres de postes suivants :
- systèmes de conférence de petite taille avec l'unité centrale ADN CU1 – 30-40 postes raccordés en câblage simple
- systèmes de conférence de grande envergure avec l'unité centrale ADN CU1 et max. 15 alimentations ADN PS
- max. 400 postes raccordés en câblage si mple ou câblage redondant
par alimentation ADN PS
- 60-70 postes raccordés en câblage simple
- 30-40 postes raccordés en câblage redondant
Si les longueurs de câble sont plus courtes, il est alors possible d'utiliser encore plus de postes.
Pour tous les types d'installation, vous avez la possibilité de combiner des postes délégués filaires ADN D1 et des postes présidents filaires ADN C1 dans l'ordre de votre choix. Le nombre maximal de postes présidents est limité sur 10. Tous les composants filaires du système de conférence sont reliés entre eux avec des câbles systèmes SDC CBL RJ45.
Vous pouvez élargir un système de conférence ADN filaire en ajoutant des composants sans fil. Vous trouverez des informations détaillées à ce sujet dans la notice d'emploi complète du système ADN.
Calcul de l'alimentation en tension des postes
Le logiciel « ADN Cable Calculator » vous permet de calculer les chutes de tension sur les différents tronçons d'un faisceau de câbles ou d'un anneau de câbles et de planifier l'installation. Le logiciel est fourni sur DVD-ROM (livré avec l'unité centrale ADN CU1), disponible chez votre partenaire Sennheiser ou téléchargeable sur notre site web sur www.sennheiser.com, rubrique « Downloads ».
Pour de plus amples informations sur l'installation et l'utilisation du logiciel « ADN Cable Calculator », voir l'aide du logiciel « ADN Cable Calculator » et la notice d'emploi complète du système ADN.

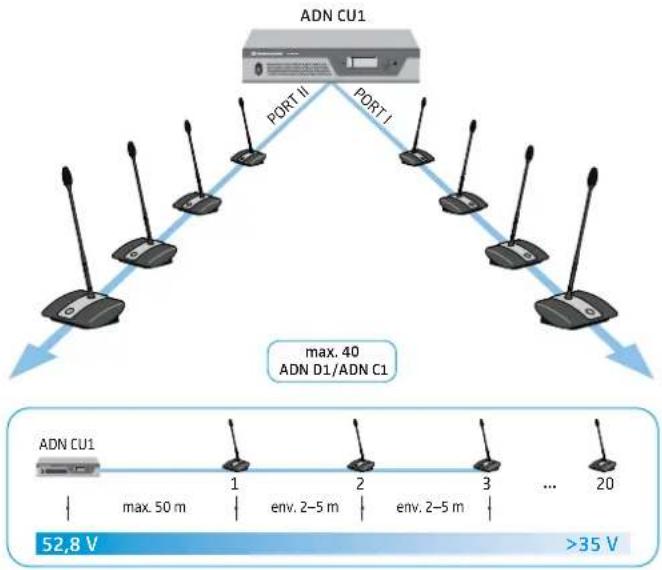

Système de conférence de petite taille avec câblage simple
Pour réaliser des petits systèmes de conférences avec jusqu'à env. 30-40 postes, il vous faut une unité centrale ADN CU1 pour commander la conférence. Les postes sont reliés en deux faisceaux de câbles qui sont directement raccordés à l'unité centrale.
Système de conférence de grande envergure avec câblage simple
Pour réaliser un système de conférence avec le nombre maximal de postes (jusqu'à 400), il vous faut une unité centrale ADN CU1 pour commander la conférence et plusieurs alimentations ADN PS pour alimenter les postes. Les postes sont reliés en faisceaux de câbles et jusqu'à quatre faisceaux peuvent être raccordés à une alimentation ADN PS.


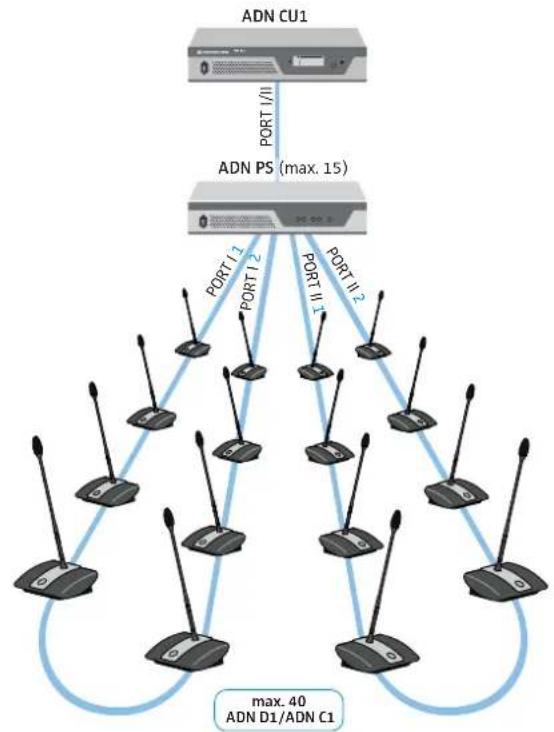

Système de conférence de grande envergure avec câblage en anneau
Le câblage en anneau assure que, en cas de défaillance ou de manipulation d'un poste ou d'un câble système, tous les autres postes de l'anneau fonctionnent sans faute.
Pour réaliser un système de conférence avec câblage en anneau, il vous faut une unité centrale ADN CU1 pour commander la conférence et plusieurs alimentations ADN PS pour alimenter les postes. Les postes sont reliés en anneau et jusqu'à deux anneaux peuvent être raccordés par alimentation ADN PS.
Préparer l'alimentation ADN PS pour l'exploitation
Placer l'alimentation

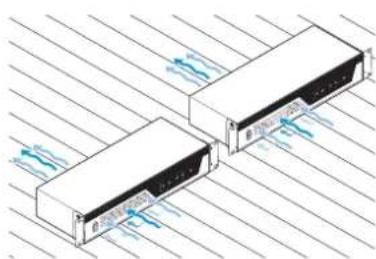

ATTENTION
Risque de dommages matériels et de blessures dû à des alimentations superposées !
Si vous superposez plusieurs alimentations ADN PS :
- la pile peut basculer,
- la température des alimentations ADN PS individuelles peut considérablement augmenter,
- des contraintes mécaniques importantes apparaissent, par ex. au niveau des boîtiers, câbles ou surfaces d'installation.
Cela peut être à l'origine de dommages matériels et de blessures.
▶ Ne superposez jamais plusieurs a limentations ADN PS.

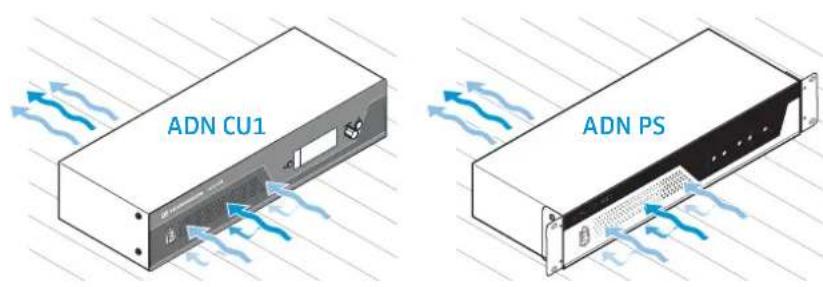

Veillez à ce qu'aucun orifice de ventilation ne soit bloqué.
Placez l'alimentation ADN PS comme cela est représenté sur la figure.
Vous trouverez des informations sur le montage de l'unité centrale dans un rack 19" dans la notice d'emploi complète du système ADN.

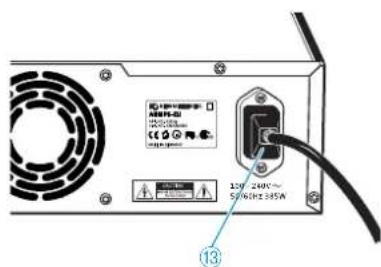

Raccorder l'alimentation ADN PS au secteur
ATTENTION
Dommages au produit dus aux câbles secteur ou prises de courant inappropriés ! Une alimentation électrique inappropriée peut endommager le produit.
Utilisez uniquement le câble secteur (fourni) pour raccorder le produit au secteur.
N'utilisez que des multiprises et des rallonges équipées de contacts de mise à la terre.
Utilisez uniquement des câbles secteur pourvus d'une fiche à trois broches.
Branchez la fiche secteur du câble secteur dans une prise de courant. L'alimentation ADN PS est maintenant opérationnelle.
Installation du système de conférence
ATTENTION
Dommages au produit dus à une alimentation électrique inappropriée !
Si vous raccordez des produits réseau standard avec une fiche RJ45 (par ex. switches ou cartes réseau) aux prises PORT I, PORT II, DATA PS et ↗/↓, ces produits risquent d'être endommagés par une alimentation électrique inappropriée.
- Branchez uniquement les postes ADN C1 et ADN D1, les alimentations ADN PS et le module d'antenne ADN AM aux prises PORT I, PORT II, DATA PS et
Informations de base sur l'installation du système de conférence
Indépendamment du nombre de postes et de la taille de la salle, nous recommandons la procédure d'installation suivante :
Décidez si vous avez besoin de postes filaires ou de postes mobiles sans fil. Vous pouvez également combiner les postes filaires et sans fil au choix.
Planifiez le nombre de postes requis pour votre système de conférence. Vous pouvez utiliser un nombre total de 400 postes (dont jusqu'à 150 peuvent être des postes sans fil) dans un système de conférence (le nombre de postes présidents ADN C1 ou ADN-W C1 est limité sur 10). Optez toujours pour le nombre maximal de participants.
Vous trouverez des informations détaillées sur les composants ADN sans fil dans la notice d'emploi complète du système ADN.
Si vous utilisez des postes filaires :
Planifiez si un câblage simple est suffisant ou si vous avez besoin d'une topologie en anneau (voir page 5).
Si nécessaire, calculez le nombre d 'alimentations ADN PS requises (un maximum de 15 alimentations ADN PS peut être utilisé dans un système de conférence).
Si nécessaire, calculez la longueur maximal e du câblage pour assurer l'alimentation en tension de tous les postes raccordés (voir page 5).
Placez l'unité centrale ADN CU1 et, le cas échéant, les alimentations ADN PS par ex. dans le local technique ou dans la salle de conférence.
Placez les postes en face d es sièges correspondants.
Préparez un nombre suffisant de câbles système SDC CBL RJ45 aux longueurs requises.
Installer un système de conférence de petite taille avec uniquement l'unité centrale
Pour des systèmes de conférence de petite taille, vous n'avez pas besoin d'une alimentation ADN PS. Raccordez les postes directement à l'unité centrale ADN CU1 Vous trouverez des informations détaillées à ce sujet dans la notice d'emploi de l'unité centrale ADN CU1 ou dans la notice d'emploi complète du système ADN.

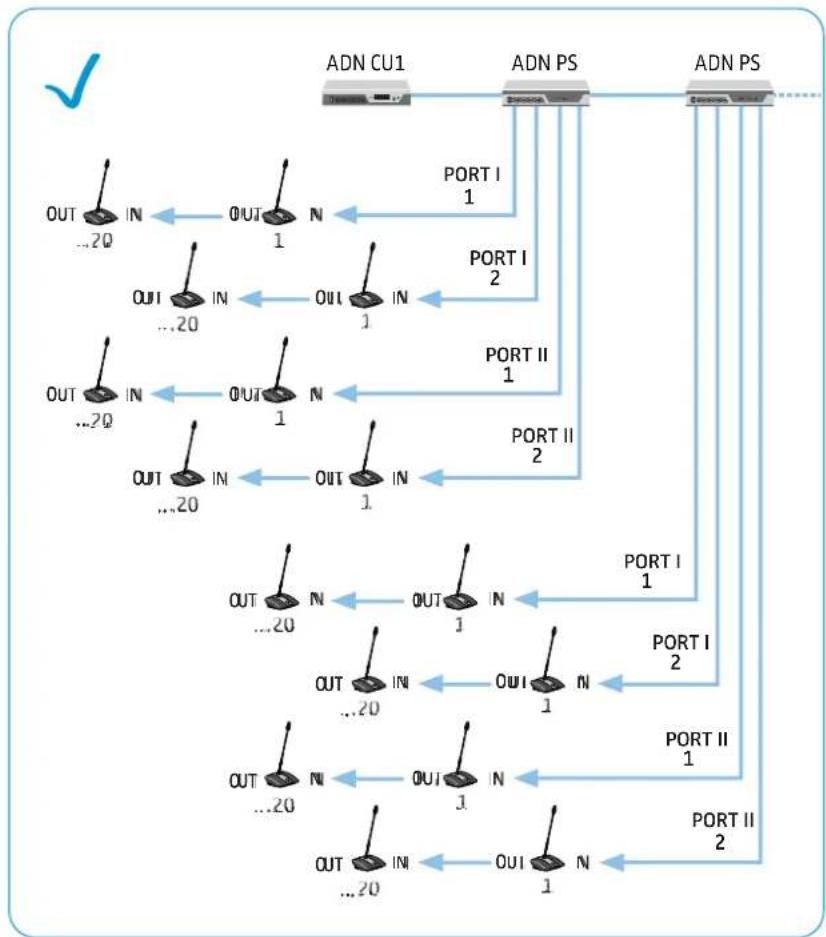

Raccorder des alimentations ADN PS à l'unité centrale ADN CU1
Pour des systèmes de conférence comportant plus de 40 postes ou en cas de câblage en anneau, vous avez besoin d'alimentations ADN PS. Vous pouvez utiliser un maximum de 15 alimentations ADN PS dans un système de conférence.
Raccordez la prise POR T II ⑥ ou PORT I ⑨ de l'unité centrale ADN CU1 à la prise entrée DATA CU/PS ⑩ de la première alimentation ADN PS à l'aide d'un câble système (la longueur maximale admissible est de 50 m).
Raccordez la prise sortie DATA PS ⑪ de la première alimentation ADN PS à prise entrée DATA CU/PS ⑩ de la deuxième alimentation ADN PS à l'aide d'un câble système.
Répétez la procédure pour les alimentations ADN PS restantes.
Pour des systèmes de conférence avec jusqu'à 400 postes, vous avez besoin d'alimentations ADN PS. Dans un câblage simple en faisceau, une alimentation ADN PS peut alimenter en tension jusqu'à 60-70 postes env.
Raccorder des postes reliés dans un faisceau de câbles à l'alimentation ADN PS
Le paragraphe suivant décrit la procédure à suivre pour raccorder un faisceau de câbles à une alimentation ADN PS. Si nécessaire, répétez les mêmes étapes pour raccorder plusieurs faisceaux et pour autres alimentations ADN PS.
Raccordez le nombre requis d'alimentations ADN PS à l'unité centrale ADN CU1 (voir ci-dessus).
Raccordez la prise PORT | ou PORT II – sortie 1 ⑥/⑧ or 2 ⑦/⑨ – de l'alimentation ADN PS à l'entrée IN ⑩ du premier poste à l'aide d'un câble système.
Raccordez la sortie OUT ⑪ du premier poste à l'entrée IN ⑩ du deuxième poste à l'aide d'un câble système.
Répétez la procédure pour les autres postes.
Si nécessaire, répétez les mêmes étapes po ur raccorder un deuxième, troisième ou quatrième faisceau et pour autres alimentations ADN PS.
Notez que, en raison de la chute de tension, le nombre de postes est limité à 15-20 postes env. par faisceau de câbles (voir page 5).
Une alimentation ADN PS peut alimenter en tension jusqu'à 60-70 postes env. si toutes les prises (PORT I et PORT II/sorties 1 et 2) sont utilisées.
Vous pouvez utiliser les supports de câble en option pour guider les câbles système. Vous trouverez des informations détaillées à ce sujet dans la notice d'emploi complète du système ADN.
Installer un système de conférence de grande envergure comportant des alimentations ADN PS et des postes reliés en anneau
Pour des systèmes de conférence de grande envergure avec jusqu'à 400 postes, le câblage en anneau assure que, en cas de défaillance ou de manipulation d'un poste ou d'un câble système, tous les autres postes de l'anneau fonctionnent sans faute. Dans un câblage en anneau, une alimentation ADN PS peut alimenter en tension jusqu'à 30-40 postes env.
Pour garantir une sécurité de fonctionnement optimale dans un câblage en anneau, le matériel des postes ADN C1 et ADN D1 a été révisé. Si vous combinez des postes de la révision de matériel 1 (pas de marquage sur la plaque signalétique) avec des postes de la révision de matériel 2 (marquage « HW: v2 » sur la plaque signalétique), la sécurité de fonctionnement est réduite.
Dans une topologie en anneau, utilisez uniquement des postes de la révision de matériel 2.
Le paragraphe suivant décrit la procédure à suivre pour raccorder un anneau de câbles à une alimentation ADN PS. Si nécessaire, répétez les mêmes étapes pour raccorder un deuxième anneau et pour autres alimentations ADN PS.
Raccordez le nombre requis d'alimentations ADN PS à l'unité centrale ADN CU1 (voir page 10).
Raccordez la prise POR TI sortie 1 ^6 de l'alimentation ADN PS à l'entrée IN ^10 du premier poste à l'aide d'un câble système.
Raccordez la sortie OUT ⑪ du premier poste à l'entrée IN ⑩ du deuxième poste à l'aide d'un câble système.
Répétez la procédure pour les autres postes.
Raccordez la sortie OU T⑪ du dernier poste dans l'anneau à la prise PORT I sortie 2 ⑦ de l'alimentation ADN PS à l'aide d'un câble système.
Si nécessaire, répétez les mêmes étapes pour raccorder un deuxième anneau à la prise PORT II et pour autres alimentations ADN PS.
subgraph_ADN_PS["ADN PS"]
A["Port 6"] --> B["Port 7"] --> C["Port 8"] --> D["Port 9"]
end
subgraph ADN_D1/ADN_C1["ADN D1/ADN C1"]
E["Port 10"] --> F["Port 11"]
end
G["Port I"] --> H["Port II"]
H --> I["Port I"]
J["IN OUT IN OUT IN OUT"] --> K["Output"]
style ADN_PS fill:#f9f,stroke:#333
style ADN_D1/ADN_C1 fill:#ccf,stroke:#333
Notez que, en raison de la chute de tension, le nombre de postes est limité à 15-20 postes env. par anneau de câbles (voir page 5).
Vous pouvez utiliser les supports de câble en option pour guider les câbles système. Vous trouverez des informations détaillées à ce sujet dans la notice d'emploi complète du système ADN.
Allumer/éteindre l'alimentation ADN PS
Une alimentation ADN PS ne peut être allumée que si l'unité centrale ADN CU1 et les autres alimentations ADN PS connectées en amont sont également allumées.
Vous pouvez installer votre système de conférence de sorte que vous pouvez augmenter ou réduire le nombre de postes en allumant/éteignant des alimentations ADN PS individuelles.
Allumer le système de conférence
| DEL de statut Couleur Signification | ||
| POWER 5 | vert | Alimentation ADN PS est allumée |
| PORT I PORT II 4 sortie 1/2 | – Prise pas utilisée ou désactivée | |
| orange Câblage en faisceaux des postes | ||
| vert | Câblage en anneau des postes via sortie 1 et 2 | |
| clignotant en orange | Erreur dans le faisceau de câbles ; sortie est désactivée | |
Eteindre le système de conférence
Placez l'interrupteur marche/arrêt ① de l'unité centrale ADN CU1 en position « 0 ». L'unité centrale et l'écran s'éteignent. Toutes les alimentations ADN PS raccordées à l'unité centrale et allumées s'éteignent et les DEL de statut s'éteignent.
Pour éteindre une alimentation ADN PS individuelle :
Placez l'interrupteur marche/arrêt ^② de l'alimentation ADN PS en position « 0 ». L'alimentation et toutes les DEL de statut s'éteignent. D'autres alimentations ADN PS connectées an aval sont également éteintes.
Pour complètement éteindre l'unité centrale ADN CU1 ou l'alimentation ADN PS :
Retirez la fiche secteur de l'unité centrale ADN CU1 ou de l'alimentation ADN PS de la prise de courant.
Nettoyage et entretien du système de conférence
ATTENTION
Les liquides peuvent endommager le produit !
Les liquides peuvent pénétrer dans le produit, causer un court-circuit au niveau des composants électroniques ou endommager les éléments mécaniques. Les solvants et détergents peuvent endommager la surface du produit.
Éloignez tout type de liquide du produit.
N'utilisez jamais de solvant ou de détergent.
Éteignez le système de conférence (voir page 14).
Avant le nettoyage, débranchez l'unité centrale ADN CU1 et les alimentations ADN PS du secteur.
▶ Ne nettoyez le produit qu'avec un chiffon doux et sec.
Pour assurer le refroidissement optimal de l'unité centrale ADN CU1 et des alimentations ADN PS :
Nettoyez, de temps en temps, les orifices de ventilation situés à l'avant, à l'arrière et sur la face inférieure, à l'aide d'une brosse ou d'un pinceau pour éliminer les dépôts de poussière.
| Tension d'entrée nominale | 100 à 240 V~ |
| Fréquence secteur | 50 à 60 Hz |
| Consommation | 385 W |
| Tension de sortie au niveau de RJ45 PORT I/II sortie 1/2 | 52,8 V --- |
| Courant de sortie nominal au niveau de RJ45 PORT I/II sortie 1/2 | max. 5.25 A au totalmax. 1.75 A par sortie |
| Tension de sortie au niveau de RJ45 DATA | 52,8 V --- |
| Courant de sortie nominal au niveau de RJ45 DATA | max. 0,08 A |
| Plage de température | fonctionnement : +5 °C à +50 °Cstockage : -25 °C à +70 °C |
| Humidité relative de l'air | fonctionnement : 10 à 80 %stockage : 10 à 90 % |
| Dimensions (L x H x P) | env. 482,5 x 168 x 100 mm |
| Poids env. 4,6 kg |
SENNHEISER
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com
