Caractéristiques techniques	Moniteur QSC TSC80wG2, écran tactile de 8 pouces, résolution 800 x 480 pixels, technologie LCD, luminosité 400 cd/m², contraste 1000:1.
Utilisation	Conçu pour les applications de contrôle et de gestion audio, idéal pour les environnements professionnels tels que les studios, les salles de concert et les installations fixes.
Maintenance et réparation	Vérifier régulièrement les connexions et nettoyer l'écran avec un chiffon doux. En cas de problème, consulter le manuel d'utilisation pour les procédures de dépannage.
Sécurité	Éviter l'exposition à l'eau et à l'humidité. Ne pas démonter l'appareil. Utiliser uniquement avec les accessoires recommandés par le fabricant.
Informations générales	Poids : 1,2 kg. Dimensions : 210 x 140 x 40 mm. Garantie de 2 ans. Compatible avec divers systèmes audio QSC.

FOIRE AUX QUESTIONS - TSC80wG2 QSC

Comment connecter le moniteur QSC TSC80wG2 à mon ordinateur ?

Pour connecter le moniteur QSC TSC80wG2 à votre ordinateur, utilisez un câble HDMI ou un câble VGA selon les ports disponibles sur votre ordinateur et le moniteur. Branchez une extrémité du câble dans le port de sortie de votre ordinateur et l'autre extrémité dans le port d'entrée du moniteur.

Que faire si le moniteur QSC TSC80wG2 ne s'allume pas ?

Vérifiez d'abord que le moniteur est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'. Si le moniteur ne s'allume toujours pas, essayez de le brancher sur une autre prise électrique.

Comment ajuster la luminosité et le contraste du QSC TSC80wG2 ?

Pour ajuster la luminosité et le contraste, utilisez les boutons de menu situés sur le moniteur. Appuyez sur le bouton 'Menu', naviguez vers les paramètres d'affichage, puis ajustez les niveaux de luminosité et de contraste à votre convenance.

Mon moniteur QSC TSC80wG2 affiche une image floue. Que faire ?

Si l'image est floue, vérifiez la résolution de l'écran dans les paramètres de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native du moniteur, qui est généralement de 1920x1080. Vérifiez également que le câble vidéo est correctement connecté et en bon état.

Comment réinitialiser le moniteur QSC TSC80wG2 aux paramètres d'usine ?

Pour réinitialiser le moniteur aux paramètres d'usine, accédez au menu du moniteur, sélectionnez 'Paramètres', puis cherchez l'option 'Réinitialiser' ou 'Paramètres d'usine'. Confirmez la réinitialisation lorsque vous y êtes invité.

Le son du moniteur QSC TSC80wG2 ne fonctionne pas. Que faire ?

Vérifiez d'abord que le volume du moniteur est activé et réglé à un niveau audible. Assurez-vous également que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes. Si le problème persiste, testez le moniteur avec un autre appareil pour déterminer si le problème vient du moniteur ou de la source audio.

MODE D'EMPLOI TSC80wG2 QSC

TSC-116W-G2 Contrôleur à écran tactile

TSC-80W-G2 Contrôleur à écran tactile

TSC-55W-G2 Contrôleur à écran tactile

EXPLICATION DES SYMBOLS

La mention « AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies.

La mention « ATTENTION ! » indique des instructions concernant des dégats possibles pour le matériel. Risque de dégats matériels non couverts par la garantie si ces instructions ne sont pas suivies.

La mention « IMPORTANT ! » indique des instructions ou des informations vitales à l'exécution de la procédure.

La mention « REMARQUE » indique des informations utiles supplémentaires.

REMARQUE: L'éclair fluché Situé dans un triangle a pour objet de signaler à l'utilisateur la présence d'une tension « dangereuse » non isolée dans le boîtier du produit suffisante pour présenter un risque d'électrocution pour l'homme.

REMARQUE: Le point d'exclamation dans un triangle équilatéral a pour objet de signaler à l'utilisateur la présence de consignes de sécurité et d'instructions importantes d'utilisation et de maintenance dans ce manuel.

CONSIGNES DE SECURITE IMPORTANTES

1. Lire ces instructions.
2. Conserver ces instructions.
3. Respecter tous les averissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appeareil pres de I'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. Ne pas bloquer les bouches d'aération. Installer conformément aux instructions du fabricant.
8. N'installer à proximé d'aucune source de chaleur comme des radiateurs, des registres de chaleur, des poëles ou d'autres apparèils (y compris des amplis) qui dégagent de la chaleur.
9. Utiliser uniquement les accessoires specifiés par le fabricant.
10. Confier toutes les réparations à un personnel qualifié.
11. Respecter tous les codes locaux applicables.
12. Consulter un technicien professionnel Diplomé en cas de doute ou de question concernant l'installation physique de l'équipment.

Déclaration FCC

REMARQUE: Suite à des tests, cet apparéil s'est avéré conforme aux limites d'un apparéil numérique de classe B, dans le cadre de la section 15 des règlements de la FCC.

REMARQUE: Ces limites visent à fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet apparéil produit, utilise et peut rayonner une énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il risque d'interférer avec les communications radio. Toutefois, il n'est pas possible de garantir l'absence d'interférences dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radiophonique ou télévisuelle, ce qui peut être déterminé par la mise en marche et l'arrêt de l' apparéil, nous recommendons à l'utiliser d'essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes :

• Réorientation ou déplacement de l'antenne réceptrice.
• Éloignement de l'appareil par rapport au récepteur.
• Branchement de l'équipement source d'énergie sur une prise secteur appartenant à un autre circuit que celui du récepteur.
• Sollicitation de l'assistance du revendeur ou d'un spécialiste radio/TV.

Déclaration RoHS

Les produits Q-SYS TSC-G2 series sont conformes à la Directive européen 2011/65/UE - Restriction d'utilisation de substances dangereuses (RoHS).

Les produits Q-SYS TSC-G2 series sont conforme aux directives « RoHS Chine », conformément à GB/T26572.

Le tableau suivant est fourni pour une utilisation du produit en Chine et sur ses territorioires :

	Q-SYS TSC-55W-G2, TSC-80W-G2, TSC-116W-G2 系列,
部件名称(nom de pièce)	有毒有害物质或元素(substances et éléments toxiques ou dangereux)
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(vi))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电路板组件(cartes de circuits imprimés)	X O O O	O O
机壳装配件(chàssis)	X O O O	O O
本表格依据 SJ/T 11364 的规定编制。(Cé tableau a été préparé conformément à l'excidence SJ/T 11364.)O: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。O: indique que la concentration de la substance dans tous les matériaux homogènes de la pièce est inférieure au seuil pertinent spécifique dans GB/T 26572.X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。X: indique que la concentration de la substance dans un matériel homogène minimum est supérieure au seuil pertinent spécifique dans GB/T 26572.(目前由于技术或经济的原因暂时无法实现替代或减量化)(Le remplacement et la réduction du contenu sont actuelsment impossibles pour une raison technique ou économique.)

Garantie

Pour obtenir une copie de la garantie limitee de QSC, visitez le site de QSC, LLC. a www.qsc.com

1 Contrôleur à écran tactile TSC-55W-G2	Support universal de fixation murale	2 Vis (#6-32, 25 mm)
1 Garantie limitée QSC TD-000453	1 Consignes de sécurité et déclarations réglementaires TD-001510

TSC-80W-G2/TSC-116W-G2

1 Contrôleur à écran tactile TSC-80W-G2 ouTSC-116W-G2	Support de fixation murale	4 Vis (#6-32, 25 mm)	1 Anneau de fixation en surface
1 Pochoir	1 Consignes de sécurité et déclarations réglementaires TD-001510	1 Garantie limitée QSC TD-000453

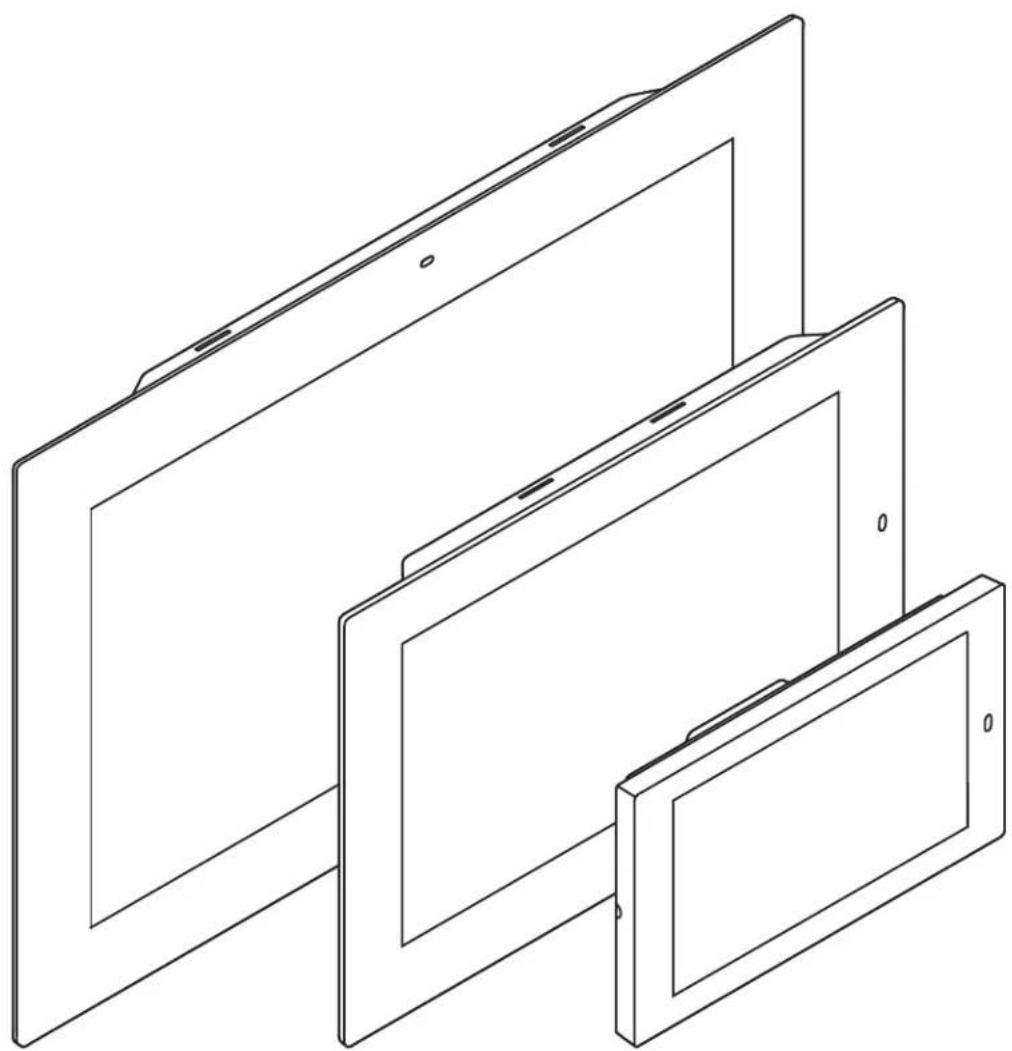

Description

Les contrôleurs à écran tactile TSC-G2 series combinent une technologie d'écran plat capacitive avec un affichage haute résolution et Power over Ethernet (PoE) pour simplifier l'installation de cables simples. Le TSC-G2 series peut fonctionner à la fois en mode portrait ou paysage offrant plus de flexibilité de conception lors d'une installation sur un mur, un pupitre de conférencier ou une surface plane similaire. Le TSC-55W-G2 est concu pour être monté dans des coffrets de branchement américain ou européens. Les supports de fixation TSC-80W-G2 et TSC-116W-G2 sont concus pour satisfaire aux normes americaines NEMA. Toutefois, du matériel de fixation supplémentaire est fourni pour répondre à toute une variété d'applications d'installation.

Fonctions et caractéristiques du TSC-55W-G2

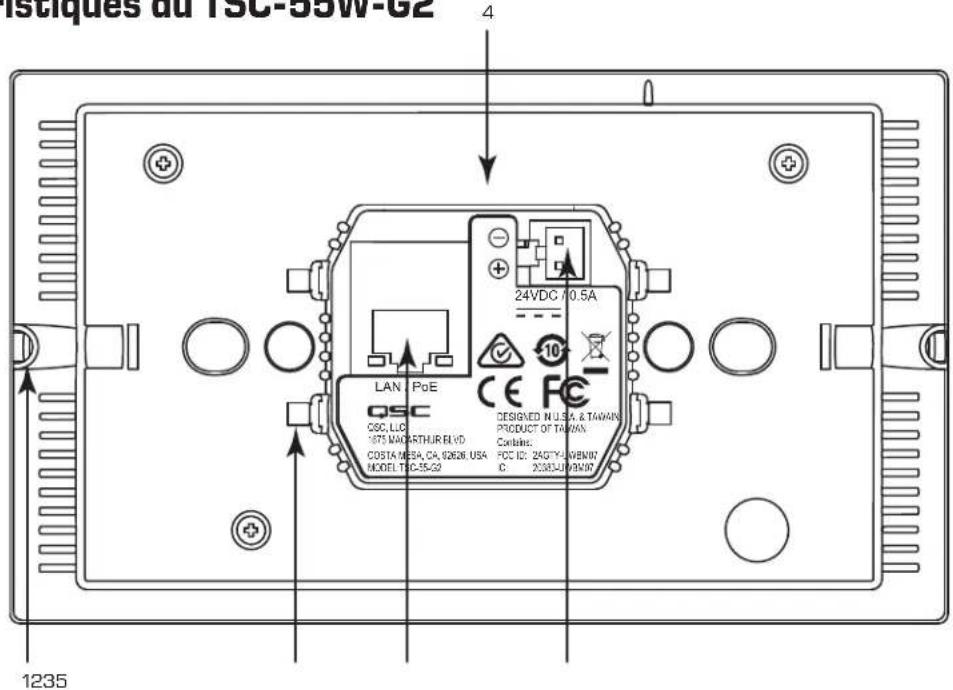

Panneau arrriere

Voir Figure 1

1. Vis de blocage/fixation (2x)
2. Clips de fixation (4x)
   3.RJ45-Q-LAN /PoE
3. Port USB (invisible) actuellement inactif
4. Connecteur d'alimentation externe 24 V (-) (alimentation non fournie ; voir « Caracteristiques techniques », à la page 13)

Panneau avant

Voir Figure 2

1. Écran, diagonale 139,7 mm
2. Détecteur de lumière/ mouvement - actuellément inactif.

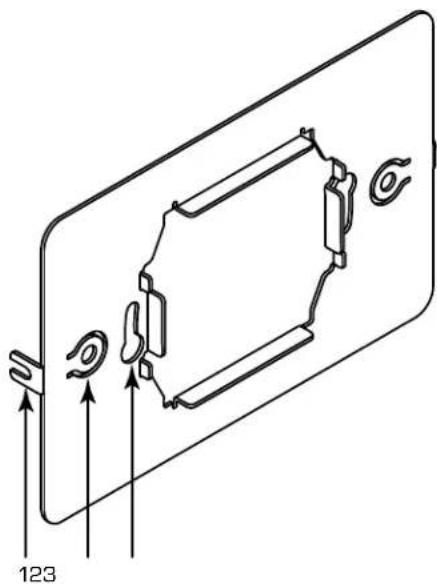

Support universal de fixation murale

Voir Figure 3

1. Ergots de sécurité (x2)
2. Trous de fixation pour un coffret de branchement simple américain standard ; vis fournies (#6-32, 25 mm)
3. Trous de fixation pour un coffret de branchement simple européen; vis non fournies.

Figure 1

Figure 2

Figure 3

Installation par montage en surface du TSC-55W-G2

REMARQUE: You ne pouvez pas monter le TSC-55W-G2 dans l'orientation paysage lorsque la boite de dérivation est dans l'orientation portrait, et vice versa.

La procédure suivante utilise des coffrets de branchement pré-installés dans l'orientation portrait. L'orientation d'affichage est contrôle dans Q-SYS Designer.

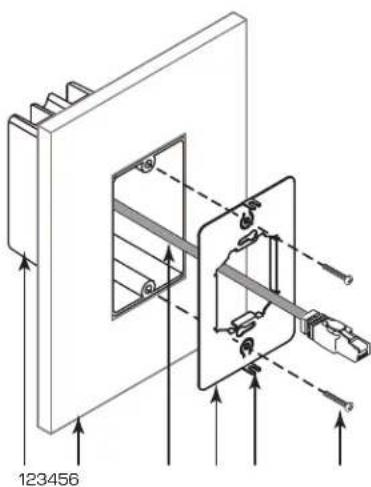

Voir Figure 4.

1. S'assurer que le cable Q-LAN (3) (CAT-6 / RJ-45) est installé dans la surface (2) avec suffisamment de mou pour une installation sans tension.
2. Faire courir le cable par une des ouvertures dans le coffret de branchement (1) et par l'ouverture au centre du support de fixation (4).
3. Aligner le support universel de fixation murale sur le coffret de branchement en orientant les ergots de sécurité (5) à l'écart du mur.
4. Utiliser les deux vis fournies (6) pour fixer le support de fixation sur le coffret de branchement.

REMARQUE: Si le coffret de branchement utilisé est rond, les vis du support de fixation sur le coffret électrique ne sont pas fournies.

Voir Figure 5.
5. Brancher le cable Q-LAN (RJ45) (1) sur la prise à l'arrête du TSC (2).

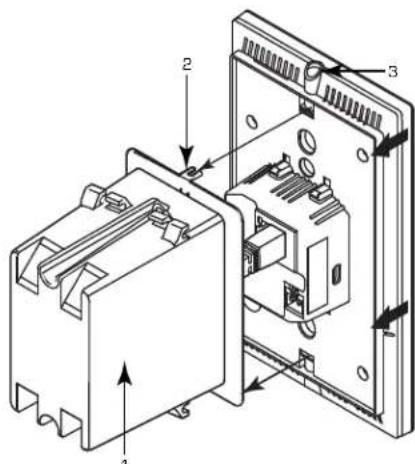

Voir Figure 6.
6. Utiliser un tournevis cruciforme (#0) pour desserrer les vis (3) à chaque extrémité du TSC.
7. Enfilier avec précaution l'excess de cable dans le coffret de branchement (1) et accoupler le TSC au support de fixation (2). Un léger déclic confirmera le bon accoupling de l'appareil.
8. Utiliser un tournevis cruciforme (#0) pour serrer les vis (3) à chaque extrémité du TSC.

Figure 4
Figure 5

Figure 6

Fonctions et caractéristiques du TSC-80W-G2 / TSC-116W-G2

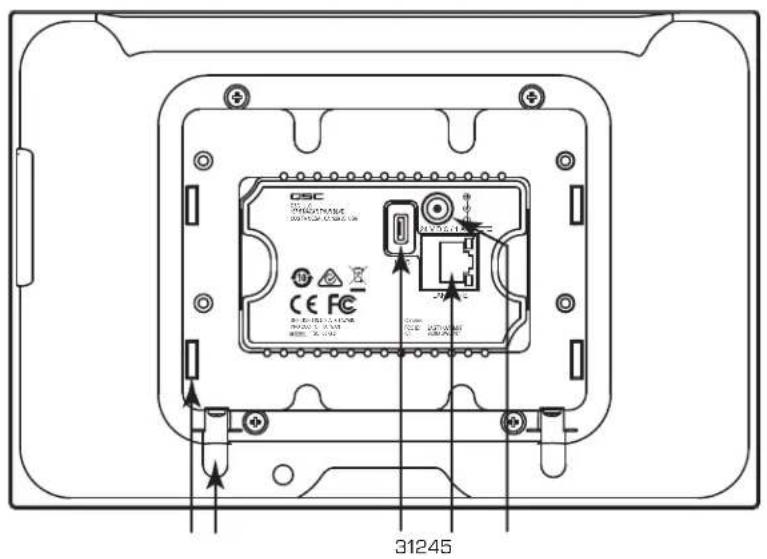

Panneau arrriere

Voir Figure 7

1. Fentes pour crochets de support (x4)
2. Vis de blocage/fixation (2x)
3. Connecteur USB - inutilisé pour l'instant
   4.RJ45-Q-LAN/PoE
4. Connecteur d'alimentation externe 24 V (-) (alimentation non foumie ; voir « Caracteristiques techniques » , à la page 13)

Panneau avant

Voir Figure 8 et Figure 9

1. Écran 203,4 mm / 294,6 mm
2. Détector de lumière/mouvement - actulement inactif.

Support de fixation murale

Voir Figure 10

1. Crochets de support (x4)
2. Ergots de sécurité (x2)
3. Trous de fixation (4x) pour un coffret de branchement double americain standard, anneau de fixation en surface ou boitier NEMA approprié. Vis fournies (#6-32, 25 mm)
4. Flèche vers le haut

Figure 7

Figure 8—TSC-80W-G2—Figure 9

TSC-116W-G2
Figure 10

Installation par montage en surface du TSC-80W-G2 / TSC-116W-G2

Un support de fixation murale est inclus pour une installation sur une boîte de dérivation double américain standard dans l'orientation portrait ou paysage dans des installations existantes. En outre, un anneau de fixation en surface et un pochoir sont fournis pour un montage dans une surface sans boîte de dérivation.

La procédure suivante utilise l'anneau de fixation en surface (inclus) avec le TSC installé dans l'orientation paysage. L'orientation d'affichage est contrôle dans Q-SYS Designer.

Installation de l'anneau de fixation en surface

Voir Figure 11 et Figure 12.

1. Utiliser un détecteur de montants ou une sonde pour localiser une position d'installation adaptée. Sur l'extérieur du mur, s'assurer que le corps du TSC ne fait pas saillie dans une embrasure de porte, un couloir, une fenêtre, etc. Proceder comme suit pour le positionnement :

2. Paysage - S'assurer qu'il y a un dégagement minimum de 38,1 mm pour le TSC-80W-G2 et de 88,9 mm pour le TSC-116W-G2 de chaque cote du pochoir.

3. Portrait - S'assurer qu'il y a un dégagement minimum de 38,1 mm pour le TSC-80W-G2 et de 88,9 mm pour le TSC-116W-G2 au-dessus et au-dessous du pochoir.

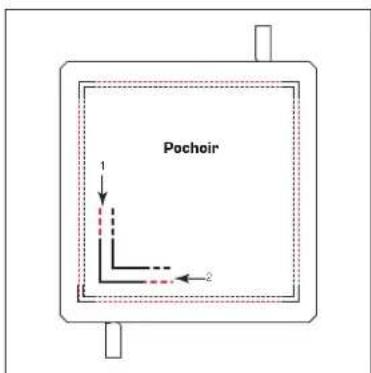

4. Si le texte sur le pochoir est à l'endetroit comme à la Figure 11, le pochoir est dans l'orientation paysage. Scotcher le pochoir sur le mur dans l'orientation souhaitatione.

5. Utiliser un cutter pour découvert le long des bords extérieurs des fentes sur le pochoir. Voir Figure 11 (1) et (2).
6. Enlever le pochoir et finir de découvert l'ouverture. L'ouverture ne doit pas mesurer plus de 101,6 mm x 101,6 mm.

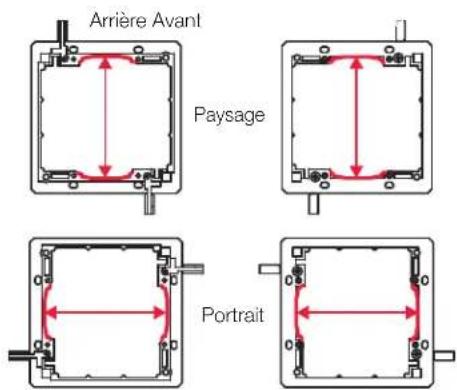

7. Utiliser les courbes (en rouge, Figure 12) comme reference d'orientation correcte de l'anneau de fixation en surface.

Mode paysage - les points de reference sont verticaux.
Mode portrait - les points de reference sont horizontals.

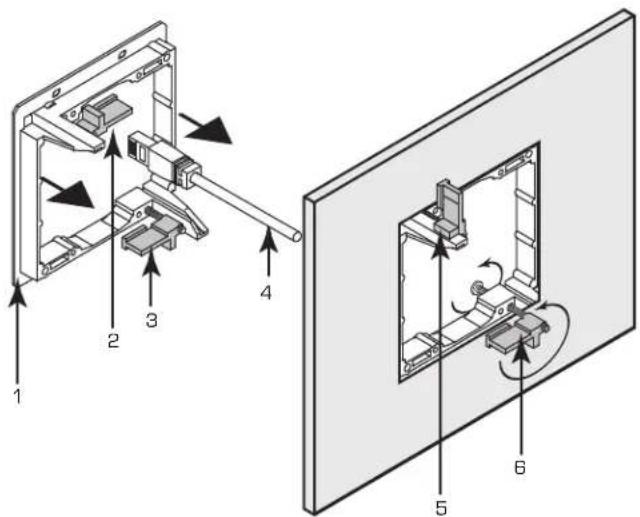

Voir Figure 13

1. S'assurer que le cable Q-LAN (4) est installé dans le mur ou le podium, etc., avec suffisamment de mou pour une installation sans tension.
2. Faire partager le cable du mur et le faire passer à travers l'anneau de fixation en surface (1).
3. S'assurer que les deux cornes, (2) et (3), sont repliées pour ne pas interférer avec le mur une fois l'anneau inséré.
4. Aligner l'anneau de fixation en surface sur le trou découpé dans le mur, et le glisser dans l'ouverture.
5. Utiliser un tournevis cruciforme pour serrer les cornes contre l'intérieur du mur. Durant le serrage des vis, les cornes s'orientent verticalement (5). La corne inférieure est illustrée non serree (6).

Figure 11

Figure 12

Figure 13

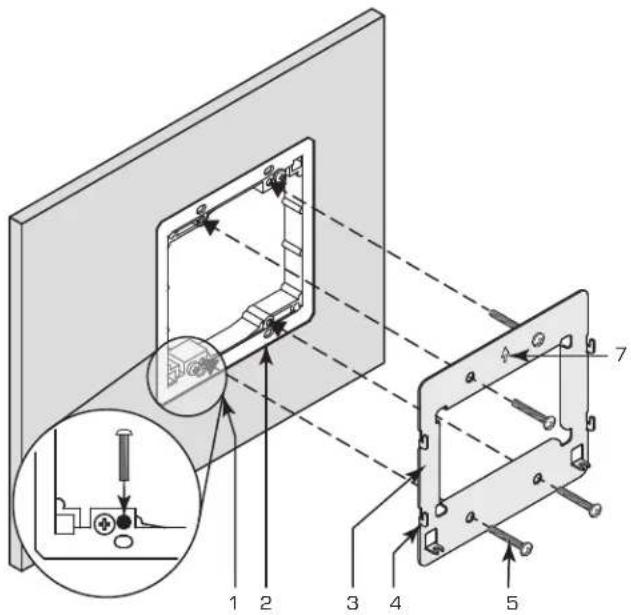

Installation du support mural du TSC-80W-G2 / TSC-116W-G2

Voir Figure 14

1. S'assurer que les crochets du support (4) pointent à l'opposé du mur, comme illustré. La flèche vers le haut (7) doit être clairément visible et pointer vers le haut.
2. Faire passer le cable réseau (CAT-6 / RJ45) (non illustré) par l'ouverture du support de fixation.
3. Installer le support de fixation (3) sur l'anneau de fixation en surface (2). Une fois le support correctement aligné, les quatre trous du support sont alignés sur ceux de l'anneau de fixation en surface. Le support de fixation ne devrait pas bouger lorsque vous essayez de le faire glisser vers la croite/gauche ou vers le haut/bas.
4. Attacher le support de fixation (3) sur l'anneau de fixation en surface (2) avec un tournevis cruciforme et quatre vis (5) (fournies). Voir les détails sur le gros plan (1). Serrer jusqu'à ce que le support de fixation affleure avec l'anneau de fixation en surface. Ne pas trop serrer.

Figure 14

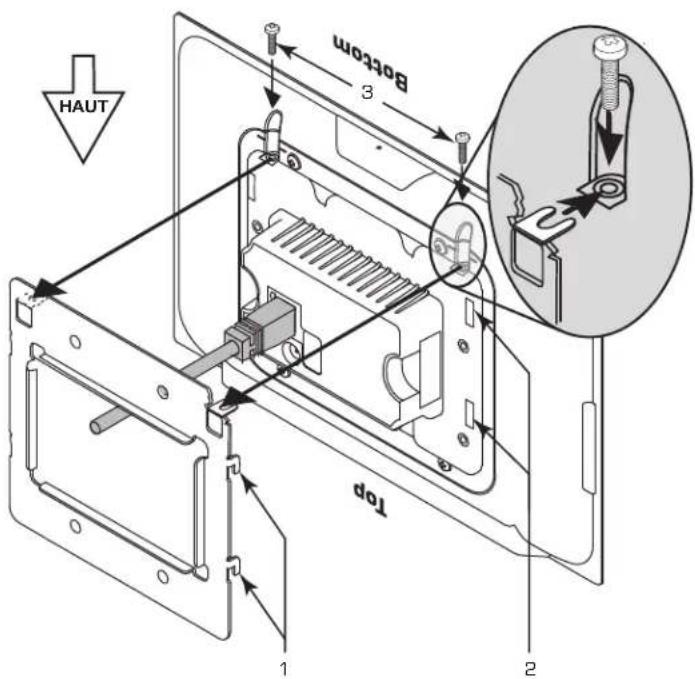

Brancher et installer le TSC.

Voir Figure 15 et Figure 16.

1. Brancher le cable Q-LAN (RJ45) (45) sur la prise à l'arrière du TSC.
2. Enfilier avec précaution l'excess de cable dans le mur.

REMARQUE: Le TSC (Figure 16) est montré à l'envers pour mieux illustrer l'installation des vis de sécurité.

Figure 15

1. Utiliser un tournevis cruciforme (#0) pour desserrer les vis (3) à chaque extrémité du TSC.
2. Aligner les quatre crochets du support (1) sur les quatre fentes (2) à l'arrête du TSC. Accoupler avec précaution les fentes du TSC sur les crochets du QM-110, puis abaiser le TSC pour enclencher les crochets dans les fentes. Le TSC doit affleurer avec le mur sur tous les côtes.
3. Utiliser un tournevis cruciforme (#0) pour serrer les vis (3) à chaque extrémité du TSC.

Figure 16

Dimensions

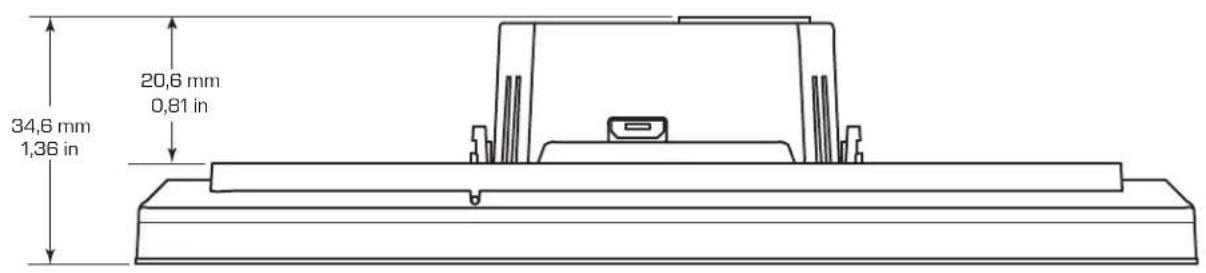

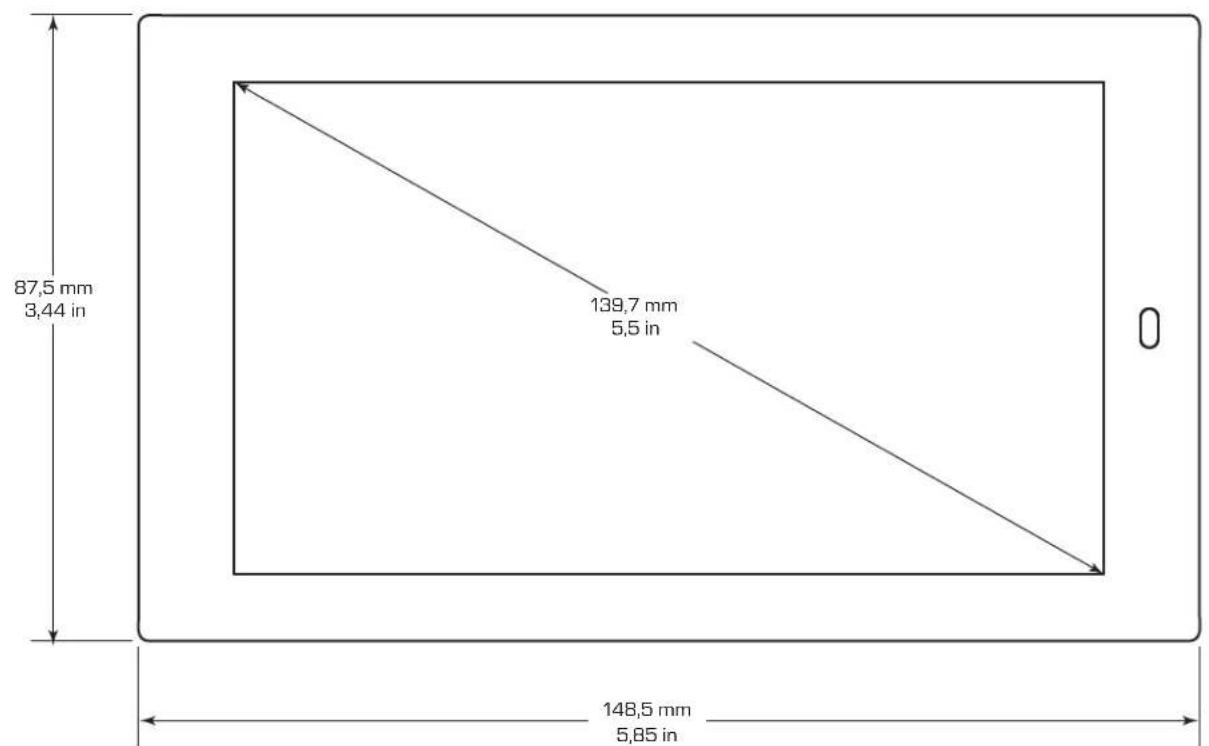

TSC-55W-G2

Figure 17

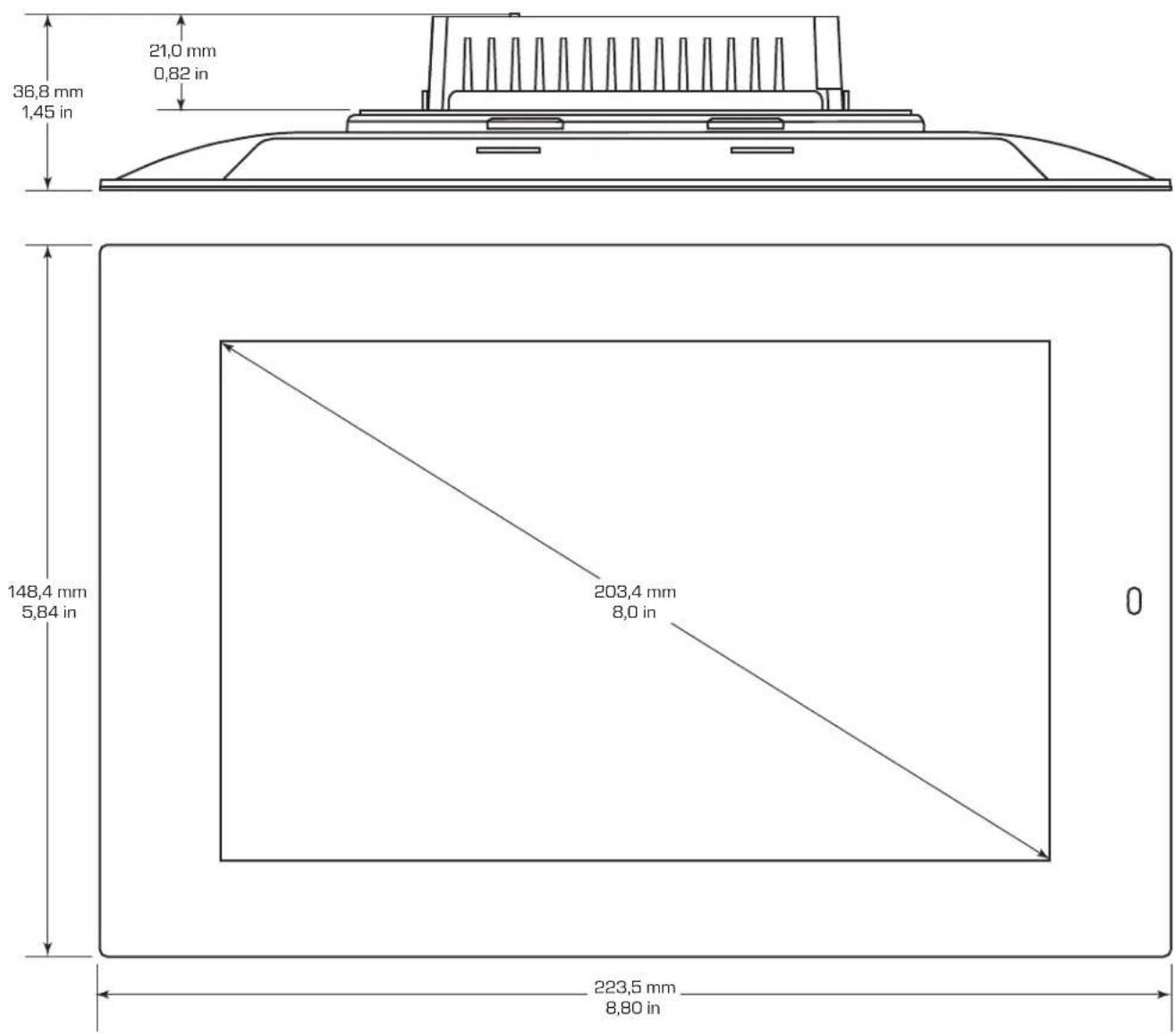

TSC-80W-G2.
Figure 18

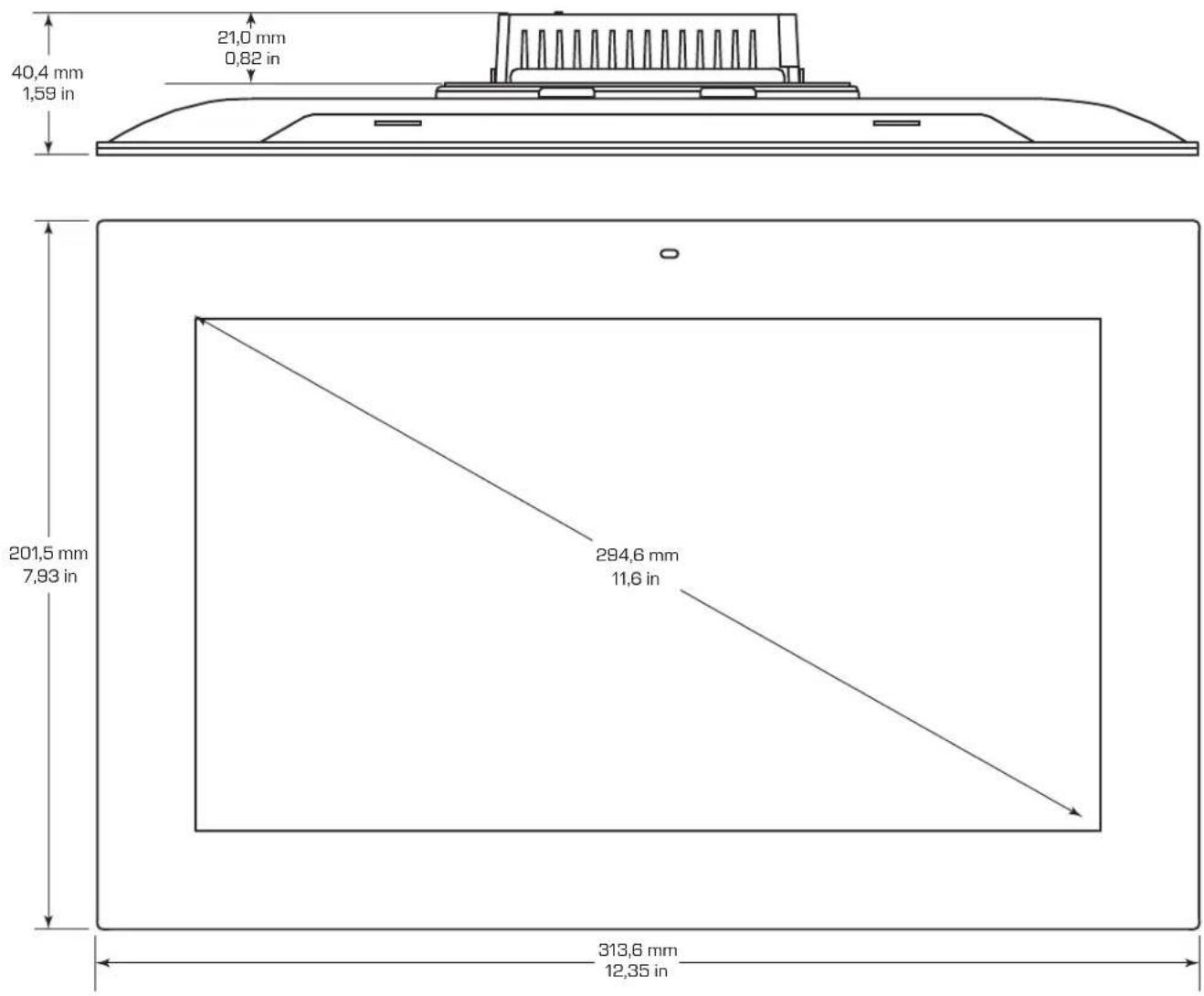

TSC-116W-G2
Figure 19

\section*{Caracteristiques techniques}

TSC-55W-G2 TSC-80W-G2 TSC-116W-G2
Description Surface tactile capacitive, technologie In-Plane Switching (IPS), 16,7 millions de couleurs.
Affichage (panneau avant)
Dimensions (HxIxP)
pouces 5,85 x 3,44 x 1,36 8,8 x 5,8 x 1,4 12,35 x 7,93 x 1,59
millimètres 148,5 x 87,5 x 34,6 223,5 x 148,4 x 36,3 313,6 x 201,5 x 40,4
Interface'utilisateur 5,5 po (127 mm) 8 po (203 mm) 11,6 po (295 mm)
(diagonale de l'écran)
Résolution 1 280 x 720 1 280 x 800 1 920 x 1 080
Luminosité 450 nits 400 nits 350 nits
Orientation du panneau Paysage / portrait
Panneau arrête
RJ-45 LAN, 1000 Mbps, LED pour statut et activités réseau
Prise d'alimentation auxiliaire TSC-55W-G2 seulement. Fiche de verrouillage à 2 positions (non fournie) Fabricant: JST Boîtier: VHR-2N Bornes à serrir: SVH-21T-P1.1		Connecteur cylindrique: Contact négalif - 5,5 mm +/- 0,2 mm Contact positif - 2,5 mm +/- 0,2 mm Longueur - 9,5 mm +/- 0,3 mm
Alimentation
Power over Ethernet (PoE)	IEEE 802.3af classe 3 PD (PoE). Reçoit l'alimentation via un port LAN
Auxiliaire	Alimentation c.c. (non fourni) +24 V (-) à 0,5 A minimum	Alimentation c.c. (non fourni) +24 V (-) à 1,0 A minimum
Enceinte
Fixation murale	Oui	Oui Oui
Table	Non	Socle de table (option) Socle de table (option)
Poids
Poids du produit (net)	6,31 oz (179 g)	17,64 oz (500 g) 32,1 oz (910 g)
Poids brut 12,8 oz (363 g)	29,6 oz (839 g)	56 oz (1 588 g)
Environnement
Température de fonctionnement	0 à 50° C
BTU	17, typique 23, typique	30, typique
Humidité relative	5 à 85 %, sans condensation
Vibrations	16 Grms
Homologations d'agence	IEEE 802.3af, IEEE 802.3ab, FCC 47 CFR Part 15 Class B, IC ICES-003, EN55032, EN55022, EN55024, EU ROHS DIR, CHINA ROHS DIR, WEEE, ROM, EFUP 10YR

REMARQUE: Caracteristiques techniques sujettes à modification sans préavis
