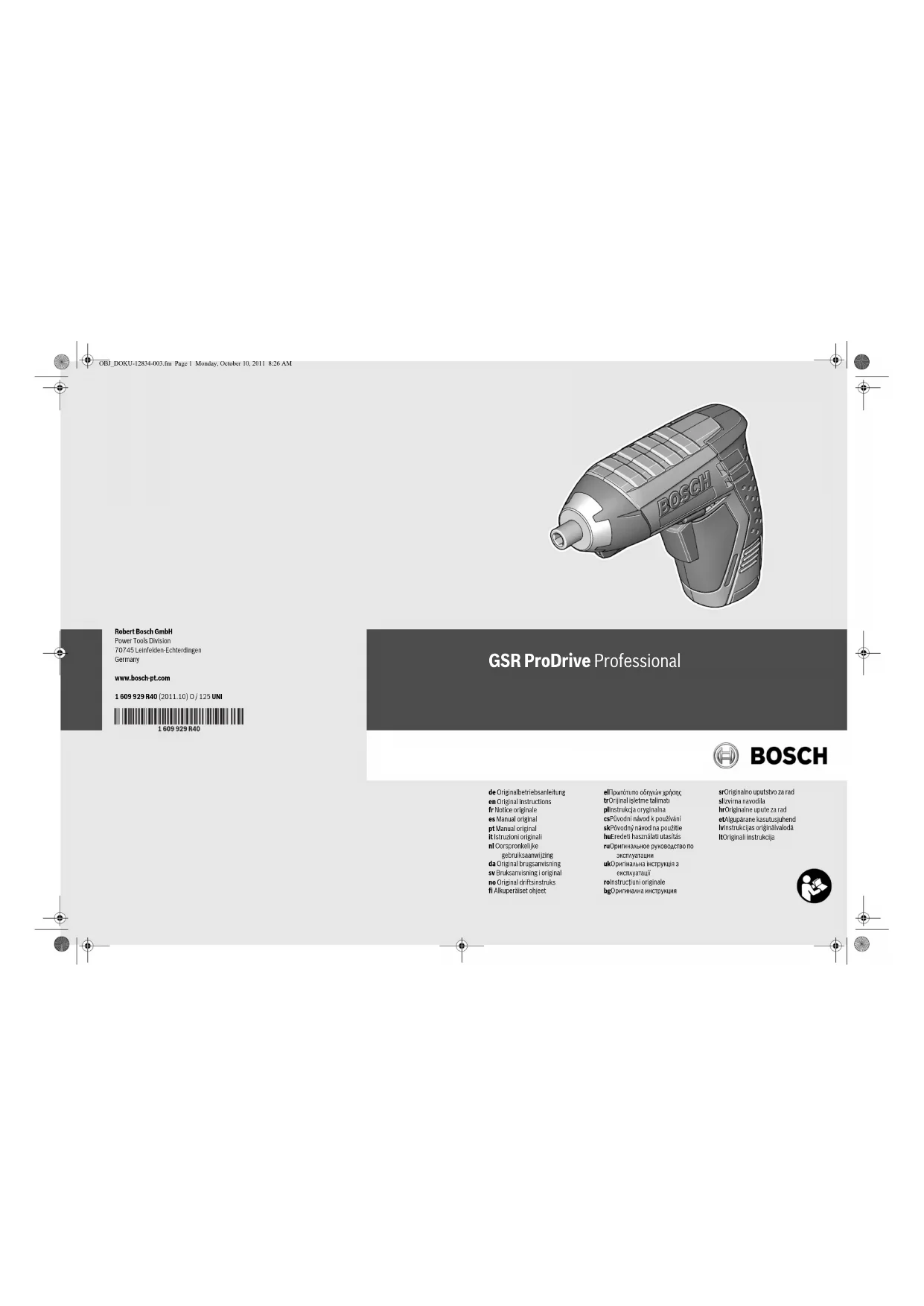

MODE D'EMPLOI GSR ProDrive Professional BOSCH

of the screw length. Maintenance and Service Maintenance and Cleaning f Before any work on the machine itself (e. g. mainte- nance, tool change, etc.) as well as during transport and storage, remove the battery from the power tool. There is danger of injury when unintentionally actuating the On/Off switch. f For safe and proper working, always keep the machine and ventilation slots clean. When the battery is no longer operative, please refer to an au- thorised after-sales service agent for Bosch power tools. If the machine should fail despite the care taken in manufac- turing and testing procedures, repair should be carried out by an after-sales service centre for Bosch power tools. In all correspondence and spare parts order, please always in- clude the 10-digit article number given on the type plate of the machine. WARNING OBJ_BUCH-747-003.book Page 13 Monday, October 10, 2011 8:28 AM14 | English 1 609 929 R40 | (10.10.11) Bosch Power Tools After-sales Service and Customer Assistance Our after-sales service responds to your questions concern- ing maintenance and repair of your product as well as spare parts. Exploded views and information on spare parts can al- so be found under: www.bosch-pt.com Our customer service representatives can answer your ques- tions concerning possible applications and adjustment of products and accessories. Great Britain Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ Tel. Service: +44 (0844) 736 0109 Fax: +44 (0844) 736 0146 E-Mail: boschservicecentre@bosch.com Ireland Origo Ltd. Unit 23 Magna Drive Magna Business Park City West Dublin 24 Tel. Service: +353 (01) 4 66 67 00 Fax: +353 (01) 4 66 68 88 Australia, New Zealand and Pacific Islands Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: +61 (01300) 307 044 Fax: +61 (01300) 307 045 Inside New Zealand: Phone: +64 (0800) 543 353 Fax: +64 (0800) 428 570 Outside AU and NZ: Phone: +61 (03) 9541 5555 www.bosch.com.au Republic of South Africa Customer service Hotline: +27 (011) 6 51 96 00 Gauteng – BSC Service Centre 35 Roper Street, New Centre Johannesburg Tel.: +27 (011) 4 93 93 75 Fax: +27 (011) 4 93 01 26 E-Mail: bsctools@icon.co.za KZN – BSC Service Centre Unit E, Almar Centre 143 Crompton Street Pinetown Tel.: +27 (031) 7 01 21 20 Fax: +27 (031) 7 01 24 46 E-Mail: bsc.dur@za.bosch.com Western Cape – BSC Service Centre Democracy Way, Prosperity Park Milnerton Tel.: +27 (021) 5 51 25 77 Fax: +27 (021) 5 51 32 23 E-Mail: bsc@zsd.co.za Bosch Headquarters Midrand, Gauteng Tel.: +27 (011) 6 51 96 00 Fax: +27 (011) 6 51 98 80 E-Mail: rbsa-hq.pts@za.bosch.com Transport The contained lithium-ion batteries are subject to the Danger- ous Goods Legislation requirements. The user can transport the batteries by road without further requirements. When being transported by third parties (e.g.: air transport or forwarding agency), special requirements on packaging and labelling must be observed. For preparation of the item being shipped, consulting an expert for hazardous material is re- quired. Dispatch batteries only when the housing is undamaged. Tape or mask off open contacts and pack up the battery in such a manner that it cannot move around in the packaging. Please also observe possibly more detailed national regula- tions. Disposal The machine, rechargeable batteries, accessories and packaging should be sorted for environmental- friendly recycling. Do not dispose of power tools and batteries/rechargeable batteries into household waste! Only for EC countries: According to the European Guideline 2002/96/EC, power tools that are no long- er usable, and according to the European Guideline 2006/66/EC, defective or used battery packs/batteries, must be collected separately and disposed of in an environ- mentally correct manner. OBJ_BUCH-747-003.book Page 14 Monday, October 10, 2011 8:28 AMFrançais | 15 Bosch Power Tools 1 609 929 R40 | (10.10.11) Batteries no longer suitable for use can be directly returned at: Great Britain Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ Tel. Service: +44 (0844) 736 0109 Fax: +44 (0844) 736 0146 E-Mail: boschservicecentre@bosch.com Battery packs/batteries: Li-ion: Please observe the instructions in sec- tion “Transport”, page 14. Subject to change without notice. Français Avertissements de sécurité Avertissements de sécurité généraux pour l’outil Lire tous les avertissements de sécurité et toutes les ins- tructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instruc- tions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à vo- tre outil électrique alimenté par le secteur (avec cordon d’ali- mentation) ou votre outil fonctionnant sur batterie (sans cor- don d’alimentation). Sécurité de la zone de travail f Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux acci- dents. f Ne pas faire fonctionner les outils électriques en at- mosphère explosive, par exemple en présence de liqui- des inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflam- mer les poussières ou les fumées. f Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil. Sécurité électrique f Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. f Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisi- nières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. f Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil aug- mentera le risque de choc électrique. f Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. f Lorsqu’on utilise un outil à l’extérieur, utiliser un pro- longateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique. Sécurité des personnes f Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médica- ments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des person- nes. f Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécu- rité tels que les masques contre les poussières, les chaus- sures de sécurité antidérapantes, les casques ou les pro- tections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes. f Eviter tout démarrage intempestif. S’assurer que l’in- terrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ra- masser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. f Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. f Ne pas se précipiter. Garder une position et un équili- bre adaptés à tout moment. Cela permet un meilleur con- trôle de l’outil dans des situations inattendues. f S’habiller de manière adaptée. Ne pas porter de vête- ments amples ou de bijoux. Garder les cheveux, les vê- tements et les gants à distance des parties en mouve- ment. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. AVERTISSEMENT OBJ_BUCH-747-003.book Page 15 Monday, October 10, 2011 8:28 AM16 | Français 1 609 929 R40 | (10.10.11) Bosch Power Tools f Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correcte- ment utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. Utilisation et entretien de l’outil f Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli- cation. L’outil adapté réalisera mieux le travail et de maniè- re plus sûre au régime pour lequel il a été construit. f Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le faire réparer. f Débrancher la fiche de la source d’alimentation en cou- rant et/ou le bloc de batteries de l’outil avant tout ré- glage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives rédui- sent le risque de démarrage accidentel de l’outil. f Conserver les outils à l’arrêt hors de la portée des en- fants et ne pas permettre à des personnes ne connais- sant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. f Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. f Garder affûtés et propres les outils permettant de cou- per. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins sus- ceptibles de bloquer et sont plus faciles à contrôler. f Utiliser l’outil, les accessoires et les lames etc., confor- mément à ces instructions, en tenant compte des con- ditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses. Utilisation des outils fonctionnant sur batteries et précau- tions d’emploi f Ne recharger qu’avec le chargeur spécifié par le fabri- cant. Un chargeur qui est adapté à un type de bloc de bat- teries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. f N’utiliser les outils qu’avec des blocs de batteries spé- cifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. f Lorsqu’un bloc de batteries n’est pas utilisé, le mainte- nir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circui- tage des bornes d’une batterie entre elles peut causer des brûlures ou un feu. f Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de con- tact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide mé- dicale. Le liquide éjecté des batteries peut causer des irri- tations ou des brûlures. Maintenance et entretien f Faire entretenir l’outil par un réparateur qualifié utili- sant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue. Avertissements de sécurité pour visseuses f Tenir l’outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle le dispositif de serrage peut entrer en contact avec un câ- blage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalli- ques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur. f Bien tenir l’appareil électroportatif. Lors du vissage ou du dévissage, il peut y avoir des couples de réaction instan- tanés élevés. f Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains. f Ne pas ouvrir l’accu. Risque de court-circuit. Protéger l’accu de toute source de chaleur, comme p. ex. l’exposition directe au soleil, au feu, à l’eau et à l’humidité. Il y a risque d’explo- sion. f En cas d’endommagement et d’utilisation non confor- me de l’accu, des vapeurs peuvent s’échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires. f N’utiliser l’accu qu’avec votre outil électroportatif Bosch. Seulement ainsi l’accu est protégé contre une sur- charge dangereuse. f N’utiliser que des accus d’origine Bosch qui ont la ten- sion indiquée sur la plaque signalétique de l’outil élec- troportatif. Lors de l’utilisation d’autres accus, p. ex. d’ac- cus non authentiques, d’accus modifiés ou d’autres fabricants, il y a danger de blessures et de dommages ma- tériels causés par des accus qui explosent. Description et performances du pro- duit Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instruc- tions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures. Dépliez le volet sur lequel l’appareil est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la pré- sente notice d’utilisation. OBJ_BUCH-747-003.book Page 16 Monday, October 10, 2011 8:28 AMFrançais | 17 Bosch Power Tools 1 609 929 R40 | (10.10.11) Utilisation conforme L’appareil est conçu pour visser et dévisser des vis. Eléments de l’appareil La numérotation des éléments de l’appareil se réfère à la re- présentation de l’outil électroportatif sur la page graphique. 1 Embout de réglage* 2 Porte-outil 3 Touche de déverrouillage de l’accumulateur* 4 Accu* 5 Interrupteur Marche/Arrêt 6 Commutateur du sens de rotation 7 Lampe « Power Light » 8 Poignée (surface de préhension isolante) *Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires. Caractéristiques techniques Niveau sonore et vibrations Valeurs de mesure du niveau sonore relevées conformément à la norme EN 60745. La mesure réelle (A) du niveau de pression acoustique de l’outil est en général inférieur à 70 dB(A). Incertitude K=3dB. Le niveau sonore en fonctionnement peut dépasser 80 dB(A). Porter une protection acoustique ! Valeurs totales des vibrations a

(somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60745 : Vissage : a

Le niveau d’oscillation indiqué dans ces instructions d’utilisa- tion a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d’outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire. Le niveau d’oscillation correspond aux utilisations principales de l’outil électroportatif. Si l’outil électrique est cependant utilisé pour d’autres applications, avec d’autres outils de tra- vail ou avec un entretien non approprié, le niveau d’oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail. Pour une estimation précise de la charge vibratoire, il est re- commandé de prendre aussi en considération les périodes pendant lesquelles l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérable- ment la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibrations, telles que par exemple : entretien de l’outil électrique et des outils de travail, maintenir les mains chaudes, organisation judicieuse des opérations de travail. Déclaration de conformité Nous déclarons sous notre propre responsabilité que le pro- duit décrit sous « Caractéristiques techniques » est en confor- mité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations en vigueur 2011/65/UE, 2004/108/CE, 2006/42/CE. Dossier technique (2006/42/CE) auprès de : Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen04.10.2011 Montage Chargement de l’accu (voir figure A) f N’utilisez que les chargeurs indiqués sur la page des ac- cessoires. Seuls ces chargeurs sont adaptés à l’accu à ions lithium utilisé dans votre outil électroportatif. Note : L’accu est fourni en état de charge faible. Afin de garan- tir la puissance complète de l’accu, chargez complètement l’accu dans le chargeur avant la première mise en service. L’accu Lithium-ion peut être rechargé à tout moment, sans que sa durée de vie n’en soit réduite. Le fait d’interrompre le processus de charge n’endommage pas l’accu. Grâce à la Protection Electronique des Cellules « Electronic Cell Protection (ECP) », l’accu à ions lithium est protégé con- tre une décharge profonde. Lorsque l’accumulateur est dé- chargé, l’outil électroportatif s’arrête grâce à un dispositif d’arrêt de protection : L’outil de travail ne tourne plus. Après la mise hors fonctionnement automatique de l’outil électroporta- tif, n’appuyez plus sur l’interrupteur Marche/Arrêt. Ceci pourrait endommager l’accu. Pour sortir l’accu 4 appuyez sur les touches de déverrouillage 3 et retirez l’accu de l’outil électroportatif en tirant vers le bas. Ne pas forcer. Visseuse sans fil GSR ProDrive Professional N° d’article 3 601 JA2 0.. Tension nominale V= 3,6 Vitesse à vide tr/min 0 –250 Couple max. vissage dur/tendre suivant ISO 5393 Nm 7/3 Ø max. de vis mm 5 Poids suivant EPTA-Procedure 01/2003 kg 0,5 Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Engineering Director PT/ESI ATTENTION OBJ_BUCH-747-003.book Page 17 Monday, October 10, 2011 8:28 AM18 | Français 1 609 929 R40 | (10.10.11) Bosch Power Tools L’accu est équipé d’une surveillance NTC de température qui ne permet de charger l’accu que sur une plage de température entre 0 °C et 45 °C. La durée de vie de l’accu s’en trouve ainsi augmentée. Respectez les indications concernant l’élimination. Changement d’outil (voir figure B) f Avant d’effectuer des travaux sur l’appareil (p.ex. tra- vaux d’entretien, changement d’outils, etc.) et pour le transporter ou le stocker, retirez l’accu de l’appareil électroportatif. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. f N’utilisez pas les embouts de tournevis à deux faces qui mesurent plus de 25 mm. Montez l’embout 1 directement dans le porte-outil 2. Mise en marche Mise en service Montage de l’accu f N’utilisez que des accus à ions lithium d’origine Bosch dont la tension correspond à celle indiquée sur la pla- que signalétique de l’outil électroportatif. L’utilisation de tout autre accumulateur peut entraîner des blessures et des risques d’incendie. Note : L’utilisation d’accus non appropriés pour votre outil électroportatif peut entraîner des dysfonctionnements ou en- dommager l’outil électroportatif. Mettez le commutateur de sens de rotation 6 en position mé- diane pour éviter une mise en marche non-intentionnée de l’appareil. Montez l’accu chargé 4 dans la poignée jusqu’à ce qu’il s’encliquette de façon perceptible et correcte. Sélection du sens de rotation (voir figure C) Le commutateur de sens de rotation 6 permet d’inverser le sens de rotation de l’outil électroportatif. Ceci n’est cepen- dant pas possible, quand l’interrupteur Marche/Arrêt 5 est en fonction. Rotation droite : Pour serrer des vis, tournez le commutateur du sens de rotation 6 à fond vers la gauche. Rotation gauche : Pour desserrer ou dévisser des vis, tour- nez le commutateur du sens de rotation 6 à fond vers la droite. Mise en Marche/Arrêt Pour mettre l’outil électroportatif en marche, appuyez sur l’interrupteur Marche/Arrêt 5 et maintenez-le appuyé. La lampe 7 s’allume lorsque l’interrupteur Marche/Arrêt 5 est enfoncé un peu ou complètement et permet d’éclairer la zone de travail lorsque l’éclairage est mauvais. Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt 5. Réglage de la vitesse de rotation Il est possible de régler en continu la vitesse de rotation de l’outil électroportatif en fonction de la pression exercée sur l’interrupteur Marche/Arrêt 5. Une pression légère sur l’interrupteur Marche/Arrêt 5 entraî- ne une faible vitesse de rotation. Plus la pression augmente, plus la vitesse de rotation est élevée. Blocage automatique de la broche (Auto-Lock) L’interrupteur Marche/Arrêt 5 n’étant pas appuyé, la broche de perçage et donc le porte-outil sont bloqués. Ceci permet de visser des vis même si l’accu est déchargé ou bien de se servir de l’outil électroportatif comme d’un tourne- vis classique. Protection contre surcharge en fonction de la température Si vous utilisez l’outil électroportatif conformément à sa con- ception, il ne peut pas subir de surcharge. Lors d’une sollicita- tion trop élevée ou lors d’un dépassement de la plage de tem- pérature d’accumulateur admissible de 0–70 °C, la vitesse de rotation est réduite. L’outil électroportatif ne tourne de nouveau à pleine vitesse qu’après avoir atteint la température d’accu admissible. Protection contre une décharge profonde Grâce à la Protection Electronique des Cellules « Electronic Cell Protection (ECP) », l’accu à ions lithium est protégé con- tre une décharge profonde. Lorsque l’accumulateur est dé- chargé, l’outil électroportatif s’arrête grâce à un dispositif d’arrêt de protection : L’outil de travail ne tourne plus. Instructions d’utilisation f Ne posez l’outil électroportatif sur la vis que lorsqu’il est arrêté. Les outils de travail en rotation peuvent glisser. Avant de visser des vis d’un gros diamètre ou très longues dans des matériaux durs, il est recommandé d’effectuer un préperçage du diamètre du filet de la vis sur approximative- ment
