Caractéristique	Détails
Type de produit	Lave-vaisselle
Capacité	12 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes (Eco, Intensif, Normal, Rapide, Prélavage)
Consommation d'eau	12 litres par cycle
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Système de sécurité	Protection anti-débordement
Entretien	Filtres lavables, entretien régulier recommandé
Accessoires inclus	Panier à couverts, support pour verres
Garantie	2 ans

FOIRE AUX QUESTIONS - ZDF301 ZANUSSI

Pourquoi mon lave-vaisselle ZANUSSI ZDF301 ne démarre-t-il pas ?

Vérifiez si l'appareil est bien branché à une prise électrique et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est correctement fermée.

Pourquoi mon lave-vaisselle ZANUSSI ZDF301 ne nettoie-t-il pas bien la vaisselle ?

Vérifiez que les bras gicleurs ne sont pas obstrués et que les filtres sont propres. Assurez-vous également d'utiliser un détergent approprié et de ne pas surcharger le lave-vaisselle.

Mon lave-vaisselle ZANUSSI ZDF301 fait un bruit étrange pendant le cycle de lavage. Que faire ?

Vérifiez si des objets sont coincés dans les bras gicleurs ou si des ustensiles touchent les parois de l'appareil. Assurez-vous également que le lave-vaisselle est bien de niveau.

Comment résoudre un code d'erreur sur mon lave-vaisselle ZANUSSI ZDF301 ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. En général, un réinitialisation de l'appareil peut résoudre le problème.

Pourquoi y a-t-il de l'eau stagnante au fond de mon lave-vaisselle ZANUSSI ZDF301 ?

Cela peut indiquer un problème de drainage. Vérifiez que le tuyau de vidange n'est pas obstrué et que le filtre est propre.

Comment puis-je nettoyer efficacement mon lave-vaisselle ZANUSSI ZDF301 ?

Utilisez un nettoyant pour lave-vaisselle ou un mélange de vinaigre et de bicarbonate de soude. Faites tourner un cycle à vide à haute température pour éliminer les résidus.

Le lave-vaisselle ZANUSSI ZDF301 ne sèche pas la vaisselle. Que faire ?

Vérifiez que la fonction de séchage est activée et que le produit de rinçage est utilisé. Assurez-vous également que l'air peut circuler librement à l'intérieur de l'appareil.

Comment installer le lave-vaisselle ZANUSSI ZDF301 correctement ?

Suivez les instructions du manuel d'installation. Assurez-vous de connecter correctement les tuyaux d'eau et de vidange, et de brancher l'appareil sur une prise électrique adéquate.

Comment régler les niveaux de dureté de l'eau sur mon lave-vaisselle ZANUSSI ZDF301 ?

Consultez le manuel d'utilisation pour accéder au réglage de la dureté de l'eau. Utilisez le tableau de dureté de l'eau pour définir la valeur appropriée.

Où puis-je trouver les pièces de rechange pour le lave-vaisselle ZANUSSI ZDF301 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ZANUSSI ou sur des sites de vente en ligne spécialisés.

MODE D'EMPLOI ZDF301 ZANUSSI

Notice d'utilisation

Lave- vaisselle

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
⚠️ Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger: coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Sommaire

Informations relatives à la sécurité - - - - - - 4

Le bandeau de commandes- - - - - - - - - - 6

Tableau des programmes - - - - - - - - - - - 8

Avant la première utilisation - - - - - - - - - - 9

Régler l'adoucisseur - - - - - - - - - - - - - 10

Ajouter du sel- 12

Remplir le réservoir de produit

de rinçage 13

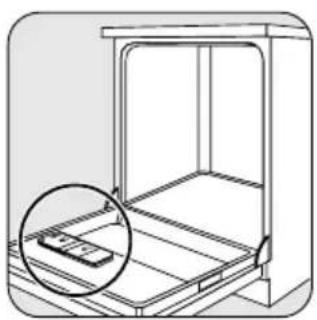

Doser le produit de rinçage - - - - - - - - - 13

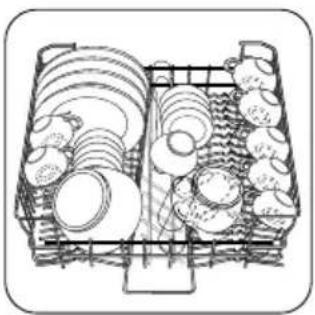

Mettre en place les couverts et

la vaisselle- - - - - - - - - - - - - - - - - - - - 14

Remplissage du réservoir de produit

de lavage 17

Vider le lave-vaisselle - - - - - - - - - - - - 17

Nettoyage et entretien- - - - - - - - - - - - - 18

Protection de l'environnement ---- 20

En cas d'anomalie de fonctionnement - - - - 21

Caractéristiques techniques - - - - - - - - - 24

Consommation- - - - - - - - - - - - - - - - 24

Informations pour les essais comparatifs - - 25

Installation- 26

Garantie 29

Informations relatives à la sécurité

Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez cette notice avec l'appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Utilisation

• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre lave-vaisselle. Ceux-ci pourraient provoquer une explosion.

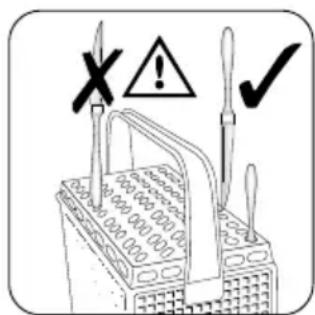

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou en position horizontale dans le panier supérieur.
• N'utilisez que des produits (détergent, sel et produit de rinçage) spécifiques pour le lavevaisselle.
• Evitez d'ouvrir la porte tandis que la machine fonctionne : une vapeur brûlante peut s'en échapper.
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

Sécurité générale

• Les détergents pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Potentiellement dangereux ! Respectez les instructions de sécurité du fabricant de détergent pour lave-vaisselle.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de détergent peuvent subsister dans votre lave-vaisselle.
• Assurez-vous que la porte du lave-vaisselle est toujours fermée lorsque vous n'êtes pas occupé à le remplir ou le vider. Vous éviterez ainsi que quelqu'un trébuche sur la porte ouverte et ne se blesse.
• Ne montez pas et ne vous asseyez pas sur la porte ouverte de votre appareil.

Sécurité des enfants

• Cette machine est conçue pour être utilisée par des adultes. Ne laissez pas les enfants utiliser le lave-vaisselle sans contrôle.
• Ne laissez pas les emballages à portée des enfants. Ils pourraient s'asphyxier.
• Conservez tous les détergents dans un endroit sûr, hors de portée des enfants.
• Eloignez les enfants du lave-vaisselle lorsque la porte est ouverte.

AVERTISSEMENT!

Le produit de lavage pour lave-vaisselle est dangereux!

Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre antipoison régional et à un médecin. Si quelqu'un a avalé du produit de lavage pour lave-vaisselle, il faut immédiatement contacter le centre antipoison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin. Veillez à ranger ce produit dans un endroit sûr, hors de portée des enfants. Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent. Nous vous recommandons de remplir le réservoir de produit de lavage juste avant de démarrer un programme.

Installation

• Vérifiez que votre lave-vaisselle n'a subi aucun dommage en cours de transport. Ne branchez jamais un appareil endommagé. Si votre lave-vaisselle est endommagé, adressez-vous à votre revendeur.
• Retirez tous les emballages avant utilisation.
• N'utilisez jamais le lave-vaisselle si le câble électrique ou les tuyaux d'eau sont endommagés ; ou si le bandeau de commande, le plan de travail de l'appareil ou la plinthe sont endommagés au point que l'intérieur de l'appareil en est accessible. Contactez votre Service Après Vente local, pour éviter tout danger.
• Les parois du lave-vaisselle ne doivent jamais être percées, pour éviter d'endommager les composants hydrauliques et électriques.

AVERTISSEMENT!

Avant de procéder aux branchements électriques et hydrauliques, respectez scrupuleusement les instructions fournies dans les paragraphes spécifiques de cette notice.

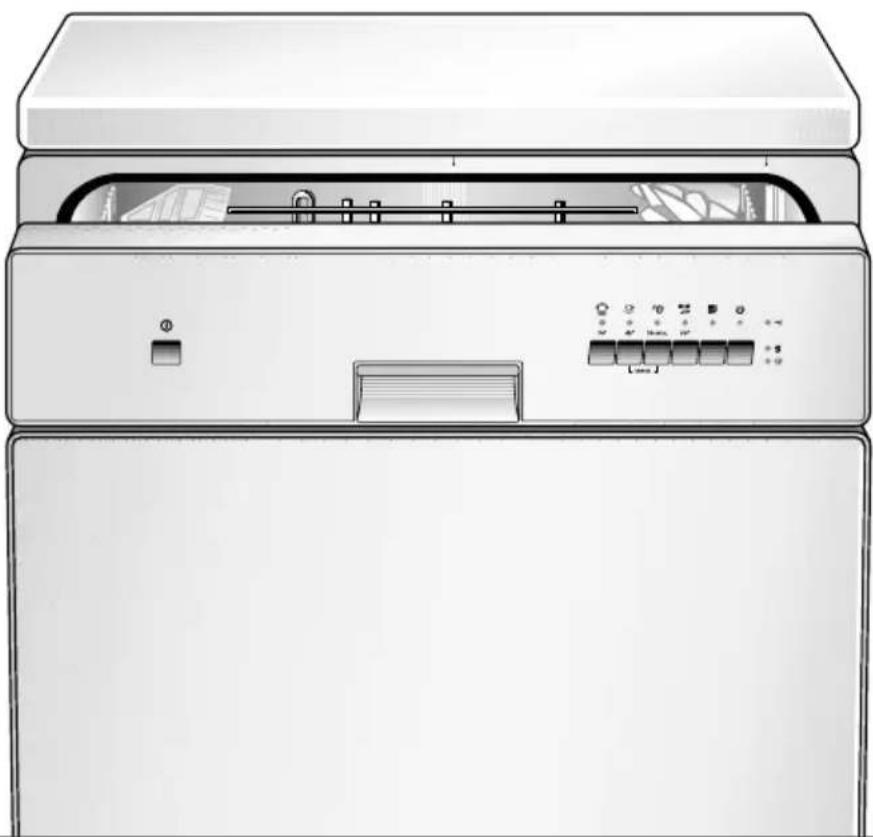

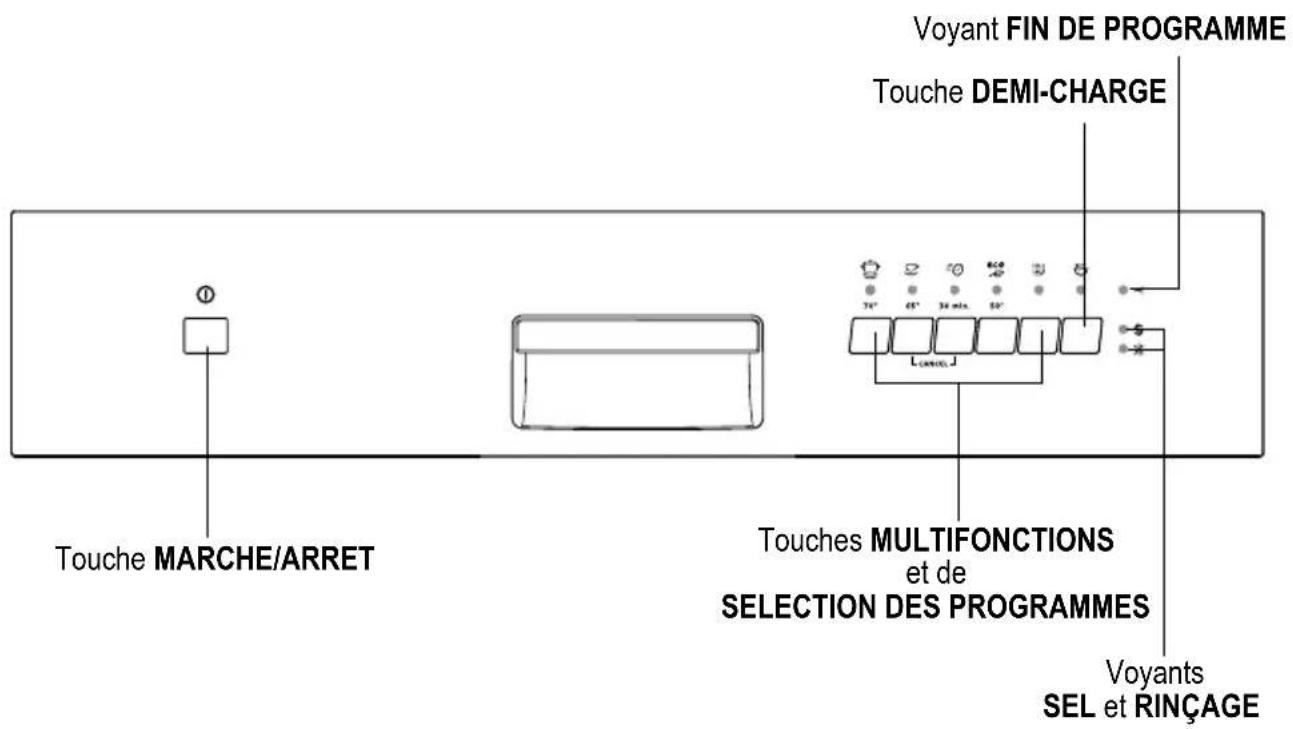

Le bandeau de commandes

Touche MARCHE/ARRET Voyant FIN DE PROGRAMME Touche DEMI-CHARGE Touches MULTIFONCTIONS et de SELECTION DES PROGRAMMES Voyants SEL et RINÇAGE

IMPORTANT!

Pour les opérations de:

• programmation du programme de lavage,
• réglage adoucisseur d'eau,

l'appareil doit être en phase de programmation:

• Appuyez sur la touche MARCHE/ARRÊT, TOUS les voyants des touches de SELECTION DES PROGRAMMES s'allument = appareil en phase de programmation
• Appuyez sur la touche MARCHE/ARRÊT, SEUL le voyant d'une touche de SELECTION DES PROGRAMMES s'allume = le dernier programme exécuté s'affiche. Dans ce cas le programme sélectionné doit être annulé (voir "Annuler un programme en cours").

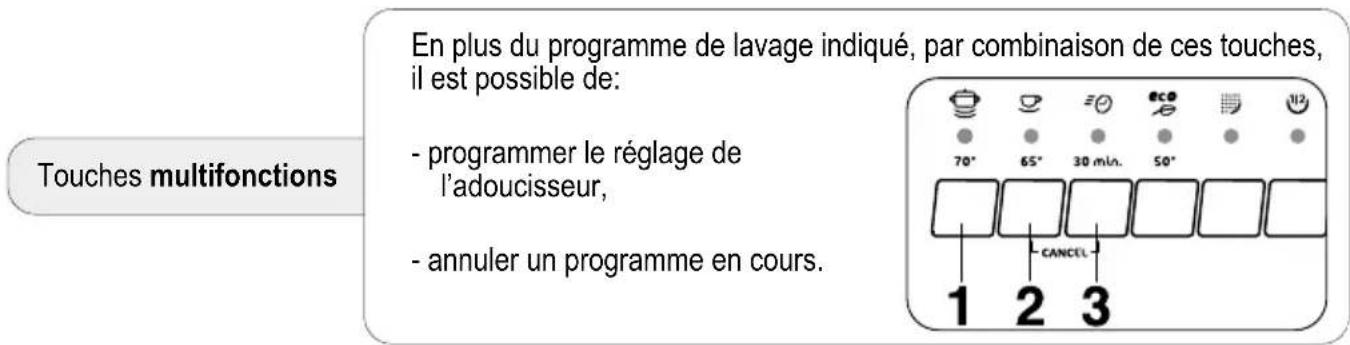

Touches multifonctions En plus du programme de lavage indiqué, par combinaison de ces touches, il est possible de: - programmer le réglage de l'adoucisseur, - annuler un programme en cours. 70° 65° 30 min. 50° CANCEL 1 2 3

Touches de SELECTION DES PROGRAMMES

• Lancer le programme de lavage:

1. Appuyez sur la touche MARCHE/ARRET.
2. Appuyez sur la touche du programme désiré, le voyant correspondant reste allumé, tandis que les voyants des autres touches s'éteignent.
3. Le programme démarre automatiquement environ 3 secondes après avoir appuyé sur une touche.

IMPORTANT!

Une fois que le programme est lancé, si vous désirez en changer, vous devez d'abord annuler le programme sélectionné en cours.

- Annuler le programme de lavage en cours:

1. Appuyez sur les touches multifonctions 2 et 3 et maintenez-les enfoncées jusqu'à ce que TOUS les voyants des touches de SELECTION DES PROGRAMMES s'allument.
2. Relâchez les touches multifonctions 2 et 3.
3. Mettez à l'arrêt le lave-vaisselle en appuyant sur la touche MARCHE/ARRET ou sélectionnez un nouveau programme de lavage (vérifiez qu'il y a du produit de lavage dans le réservoir correspondant).

IMPORTANT!

Il est possible de sélectionner un programme de lavage même lorsque la porte est légèrement ouverte. Dans ce cas, le programme démarrera après la fermeture de la porte. Jusqu'à ce moment il est possible de changer la sélection choisie.

Touche DEMI-CHARGE

Ce programme doit être associé à la sélection d'un programme de lavage. (Voir "Tableau des programmes"). Lorsqu'il est sélectionnée, le voyant correspondant s'allume. Chargez la vaisselle dans les deux paniers (inférieur et supérieur). Avec cette fonction, réduisez la dose de détergent normalement utilisée pour une pleine charge.

Le voyant FIN DE PROGRAMME

S'allume lorsque le programme est terminé.

Il possède encore d'autres fonctions d'indication visuelle comme :

• le réglage de l'adoucisseur,
• l'alarme en cas d'anomalie de fonctionnement.

Le voyant SEL

Voyant de contrôle de la réserve de sel régénérant. S'allume quand le réservoir de sel est vide.

Ce voyant reste encore allumé quelques heures après l'ajout de sel.

Le voyant RINÇAGE

Voyant de contrôle de la réserve du produit de rinçage. S'allume quand le réservoir du produit de rinçage est vide.

Tableau des programmes

Programme Demi-charge Utilisation Séquence programme
Intensif 70°C Vaiselle très sale. Prélavage - Lavage principal	Oui* Vaisselle, couverts, 2 rinçages intermédiaires - casseroles et poêles Rinçage final - Séchage
Normal 65°C	Oui* Vaisselle et couverts 1 rinçages intermédiaires - Rinçage final - Séchage	Vaiselle normalement sale.	Prélavage - Lavage principal
30 min Vaiselle légèrement sale. Lavage principal - Non Vaisselle et couverts Rinçage final
Eco 50°C	Oui**	Vaiselle normalement sale. Vaisselle et couverts 1 rinçage Rinçage final - Séchage	Prélavage - Lavage principal intermédiaire -
Lavage d'attente Toutes salissures. Prélavage	Non Charge partielle (à compléter. ultérieurement). Ce programme ne nécessite pas de détergent.

* Lorsque la touche DEMI-CHARGE est pressée, le prélavage est automatiquement exclu. Dans ce cas, la dose de détergent nécessaire pour le prélavage n'est plus nécessaire.
** Lorsque la touche DEMI-CHARGE est pressée, la durée du lavage est réduite.

Avant la première utilisation

Si vous utilisez du sel, du produit de rinçage et du produit de lavage séparés:

• réglez l'adoucisseur,
• ajoutez du sel,
• et remplissez le réservoir de produit de rinçage.

Si vous utilisez des tablettes comportant à la fois du produit de lavage et du produit de rinçage:

vous ne devez pas remplir le réservoir de produit de rinçage.

• réglez l'adoucisseur,
• et ajoutez du sel.

Si vous utilisez des tablettes comportant à la fois du produit de rinçage, du produit de lavage, du sel et d'autres additifs:

vous ne devez pas remplir le réservoir de sel ou de produit de rinçage.

Vérifiez que ces détergents conviennent pour la dureté de votre eau. Respectez les instructions du fabricant.

- Réglez la dureté de l'eau sur le niveau 1.

IMPORTANT!

Si le résultat du séchage n'est pas satisfaisant, nous vous recommandons :

1. De remplir le réservoir de produit de rinçage.
2. De régler le dosage du produit de rinçage sur la position 2.

Si vous décidez d'utiliser des détergents différents, nous vous recommandons:

• De remplir les réservoirs de sel et de produit de rinçage.
• De régler la dureté de l'eau au niveau supérieur et d'effectuer d'abord 1 cycle de lavage normal à vide.
• Réglez la dureté de l'eau en fonction de la dureté de l'eau dans votre région.
• Dosage du produit de rinçage.

Régler l'adoucisseur

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour extraire de l'eau les minéraux et les sels qui pourraient entraver ou affecter le fonctionnement de la machine.

L'adoucisseur doit être réglé en fonction de la dureté de l'eau dans votre région.

La Compagnie Locale des Eaux est en mesure de vous fournir les informations relatives au degré de dureté de l'eau dans votre région.

IMPORTANT!

L'adoucisseur d'eau doit être réglé de deux façons: manuellement et électroniquement.

Dureté de l'eau Nombre de clignotements du Réglage de la dureté de l'eau
en °TH1)	en mmol/l2)	voyant FIN DE PROGRAMME manuellement électroniquement
91 - 125 9,0 - 12,5 10 2 niveau 10
76 - 90 7,6 - 8,9 9 2 niveau 9
65 - 75 6,5 - 7,5 8 2 niveau 8
51 - 64 5,1 - 6,4 7 2 niveau 7
40 - 50 4,0 - 5,0 6 2 niveau 6
33 - 39 3,3 - 3,9 5 2 niveau 5
26 - 32 2,6 - 3,2 4 1 niveau 4
19 - 25 1,9 - 2,5 3 1 niveau 3
7 - 18 0,7 - 1,8 2 1 niveau 2
< 7 < 0,7 1 1 niveau 1				pas de sel nécessaire

1) (°TH) degrés français - degré hydrotimétrique, mesure de la dureté de l'eau.

2) (mmol/l) millimol par litre, unité internationale de mesure de la dureté de l'eau.

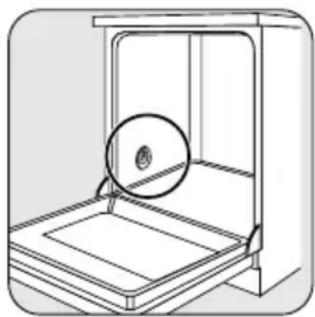

Régler l'adoucisseur manuellement (voir tableau)

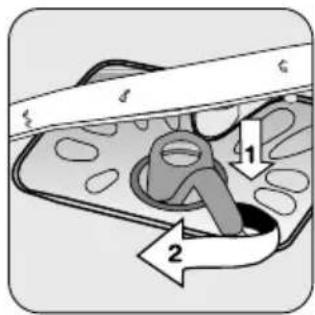

Placez le sélecteur en position 1 ou 2

L'adoucisseur d'eau est réglé en usine en position 2.

Régler l'adoucisseur électroniquement (voir tableau)

L'adoucisseur d'eau est réglé en usine en position 5.

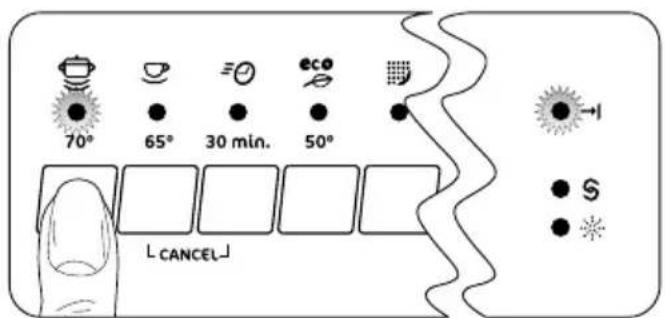

Le lave-vaisselle doit être mis hors tension. Appuyez sur la touche MARCHE/ARRET.

70° 65° 30 min. 50

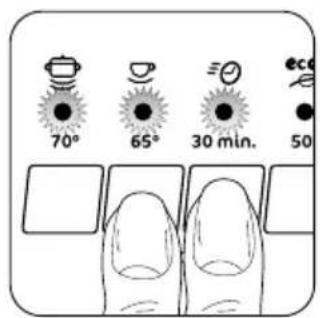

Appuyez simultanément sur les touches multifonctions 2 et 3, et maintenez-les pressées jusqu'à ce que les voyants des touches multifonctions 1, 2 et 3 clignotent.

70° 65° 30 min. 50° L CANCEL S

Relachez les touches et appuyez sur la touche multifonction 1; les voyants correspondant aux touches multifonctions 2 et 3 s'éteignent, tandis que le voyant de la touche multifonction 1 continue à clignoter et que le voyant FIN DE PROGRAMME commence à clignoter. Le nombre de clignotements correspond au niveau actuellement programmé.

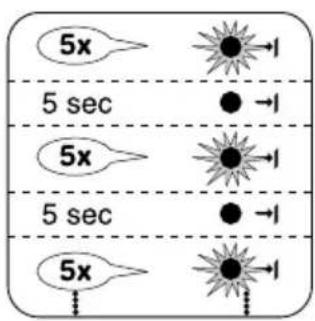

Exemple: le voyant FIN DE PROGRAMME clignote 5 fois (niveau 5 sélectionné). La série de clignotement se répète toutes les 5 secondes.

70° 65° 1x ... 2x ... 3x 50

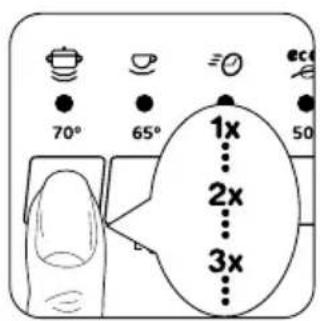

Pour changer de niveau, appuyez sur la touche multifonction 1. Chaque fois que vous appuyez sur cette touche, le niveau augmente d'une unité. (Le niveau 1 succède au niveau 10).

Le voyant FIN DE PROGRAMME clignote et indique le nouveau réglage. (Pour le choix du niveau à programmer reportez-vous au tableau ci-dessus).

Pour mémoriser la sélection, mettez hors tension l'appareil en appuyant sur la touche MARCHE/ARRET.

Ajouter du sel

AVERTISSEMENT!

N'utilisez que du sel spécial pour lave-vaisselle

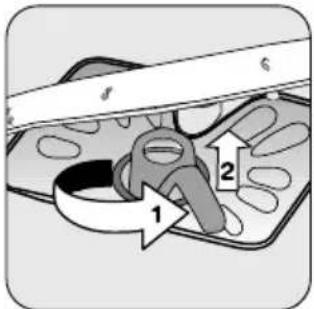

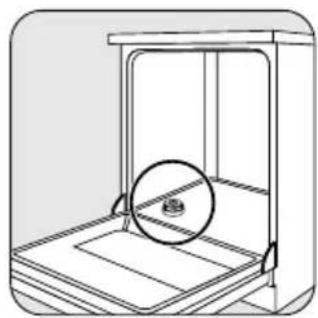

Dévissez le bouchon. La première fois que vous approvisionnez le lave-vaisselle en sel, remplissez d'abord le réservoir à sel d'eau.

Remplissez complètement le réservoir de sel au moyen de l'entonnoir fourni avec le lave-vaisselle.

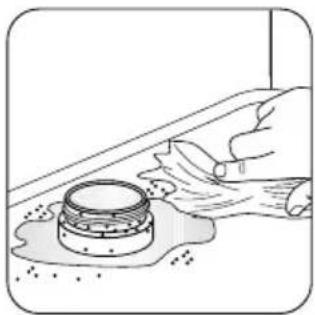

Retirez tous les résidus de sel.

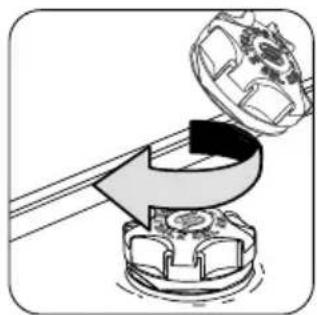

Revissez le bouchon dans le sens des aiguilles d'une montre jusqu'à ce qu'il se bloque en fin de course en émettant un clic.

IMPORTANT!

Lancez immédiatement un programme de lavage complet.

IMPORTANT!

Le réservoir de sel doit être réapprovisionné régulièrement.

Cette opération est à effectuer chaque fois que le voyant de contrôle du sel sur le bandeau de commande s'allume.

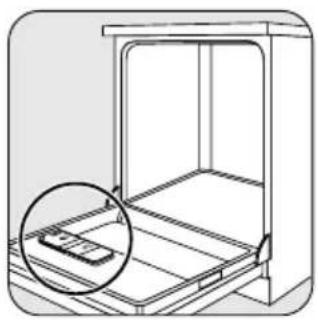

Remplir le réservoir de produit de rinçage

Ouvrez le couvercle. Remplissez de produit de rinçage. Le niveau de remplissage maximal est indiqué par la mention "max".

Le liquide qui s'est éventuellement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé. Fermez le couvercle jusqu'à ce qu'il se bloque.

IMPORTANT!

Lorsque le voyant de contrôle du produit de rinçage sur le bandeau de commandes s'allume, remplissez le réservoir.

AVERTISSEMENT!

Ne remplissez jamais le réservoir de produit de rinçage avec un autre produit (ex. produit de lavage pour lave-vaisselle, produit de lavage liquide).

Vous endommageriez le lave-vaisselle.

Doser le produit de rinçage

Augmentez la dose si votre vaisselle présente des gouttes d'eau ou des taches de calcaire après lavage.

Réduisez la dose si votre vaisselle présente des traces blanchâtres ou si un film bleuâtre recouvre les verres ou les lames de couteau.

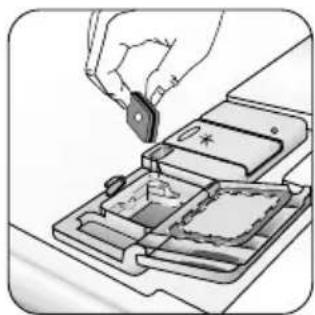

Ouvrez le couvercle. Réglez le dosage. (Le sélecteur est réglé en usine en position 4)

Fermez le couvercle et appuyez jusqu'à ce qu'il se bloque.

Mettre en place les couverts et la vaisselle

Les couverts / la vaisselle suivants ne peuvent pas être lavés dans le lave-vaisselle:

• Couverts avec manches en bois, en corne, en porcelaine ou en nacre,
• Ustensiles en plastique qui ne résistent pas à la chaleur,
• Anciens couverts avec parties collées qui ne résistent pas à la température,
• Vaisselle et couverts collés.
• Objets en étain ou en cuivre.
• Cristaux.
• Pièces en acier sensibles à la corrosion.
• Planches en bois.
• Objets en fibres synthétiques.

Lorsque vous chargez le lave-vaisselle, assurez-vous:

• Que la vaisselle ne contient pas des résidus d'aliments ou des débris.
• Que les casseroles ne contiennent pas de résidus ou d'aliments brûlés.
• Placez les ustensiles creux, comme les tasses, les verres, les casseroles, etc. avec l'ouverture vers le bas afin que l'eau ne puisse pas s'accumuler dans les cavités ou les fonds bombés.
• La vaisselle et les couverts ne doivent pas être placés les uns dans les autres, ni se recouvrir mutuellement.
• Pour ne pas endommager les verres, ne les placez pas de façon à ce qu'ils se touchent.
• Déposez les petits objets dans le panier à couverts.
• La vaisselle en plastique et en matériau anti-adhésif a tendance à retenir les gouttes d'eau; cette vaisselle ne sèche pas aussi bien que la porcelaine et l'acier.

IMPORTANT!

Avant de fermer la porte, assurez-vous que les bras d'aspersion puissent tourner librement.

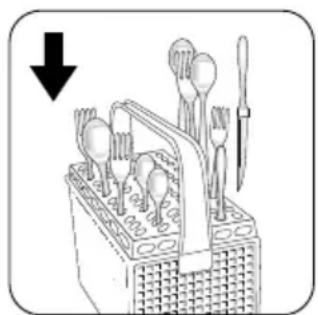

Mise en place des couverts. Pour obtenir les meilleurs résultats, nous vous recommandons d'utiliser les séparateurs fournis (si la taille et la forme des couverts le permettent).

Placez les couteaux et les autres ustensiles pointus ou tranchants avec le manche vers le haut. Risque de lésion!

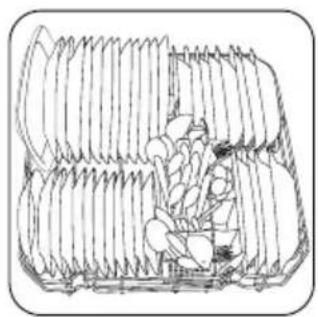

Chargement du panier inférieur. Disposez les plats et les grands couvercles tout autour du panier.

Les deux rangées de supports peuvent être abaissées simplement et rapidement, pour vous permettre de charger plus commodément casseroles et saladiers.

Chargement du panier supérieur. Les ustensiles légers (bols en plastique conçus pour être lavés en lave-vaisselle, etc.) doivent être placés dans le panier supérieur, de façon à ce qu'ils ne puissent pas bouger.

Vous pouvez replier les porte-tasses si vous devez laver des objets plus grands.

Si vous devez placer des assiettes dans le panier supérieur:

chargez le panier en commençant par l'arrière; inclinez les assiettes légèrement vers l'avant et évitez de les placer contre la porte, à l'avant du panier.

Régler la hauteur du panier supérieur

Si vous devez laver de très grandes assiettes, vous pouvez les placer dans le panier inférieur après avoir placé le panier supérieur dans sa position la plus haute.

Hauteur maximale de la vaisselle dans: le panier supérieur le panier inférieur

Avec le panier supérieur relevé 20 cm 31 cm

Avec le panier supérieur non relevé 24 cm 27 cm

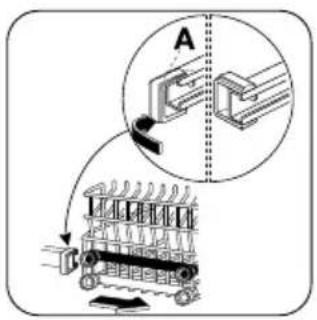

Tournez ver l'extérieur les butées (A) du panier supérieur et faites glisser le panier hors de la glissière.

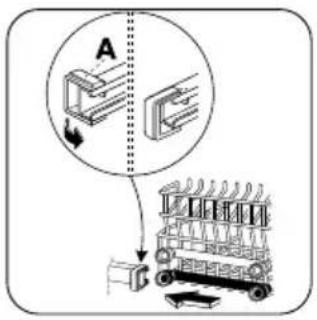

Glissez le panier dans sa position relevée et remettez les butées (A) dans la position d'origine.

IMPORTANT!

Lorsque le panier est placé en position relevée, vous ne pouvez pas utiliser les porte-tasses.

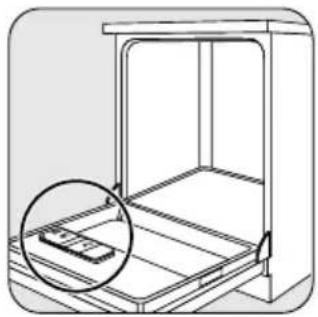

Remplissage du réservoir de produit de lavage

IMPORTANT!

Utilisez exclusivement des produits de lavage conçus pour le lave-vaisselle ménager. Respectez les instructions de dosage et d'entreposage du fabricant figurant sur l'emballage.

Respectez les niveaux de dosage.

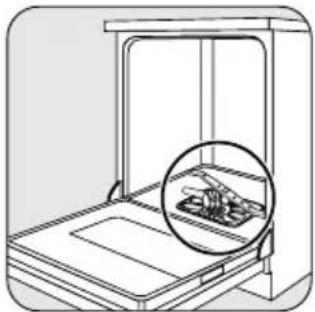

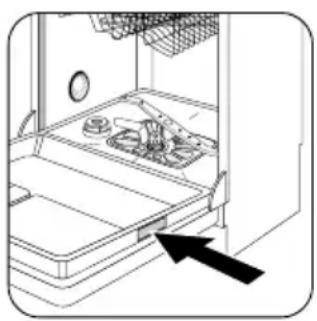

Ouvrez le couvercle. Mettez le détergent dans le compartiment A.

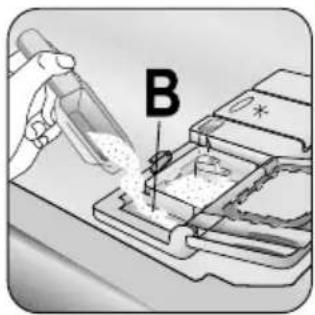

B

Pour les programmes avec prélavage, mettez une dose de produit de lavage supplémentaire dans le compartiment B.

Si vous utilisez du produit de lavage en tablettes: Placez les tablettes de produit de lavage dans le compartiment A.

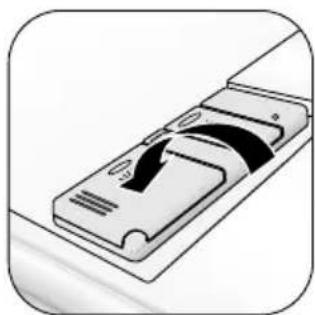

Fermez le couvercle.

Vider le lave-vaisselle

IMPORTANT!

Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de retirer la vaisselle. La vaisselle chaude étant sensible aux chocs, votre vaisselle sera plus froide et plus sèche.

• Videz d'abord le panier inférieur, puis le panier supérieur ; de cette façon, vous éviterez que des gouttes d'eau du panier supérieur tombent sur la vaisselle du panier inférieur.
• De l'eau peut apparaître sur les parois internes et la porte du lave-vaisselle en acier inoxydable. Ces surfaces qui se refroidissent plus vite, condensent la vapeur d'eau résiduelle.

Nettoyage et entretien

IMPORTANT!

Débranchez votre appareil avant toute opération de nettoyage

Nettoyage des filtres

IMPORTANT!

N'utilisez JAMAIS le lave-vaisselle sans les filtres.

Si les filtres sont mal positionnés ou fixés, les résultats de lavage seront mauvais.

Le lave-vaisselle doit être à l'arrêt.

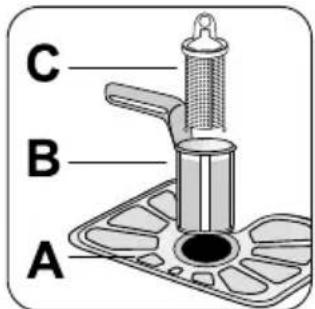

C B A

Nettoyez soigneusement les filtres A, B et C sous l'eau courante.

Tournez la poignée d'1/4 de tour dans le sens inverse des aiguilles d'une montre et retirez les filtres B et C.

Retirez le filtre A du fond de la cuve.

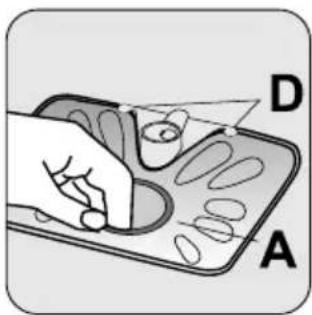

D A

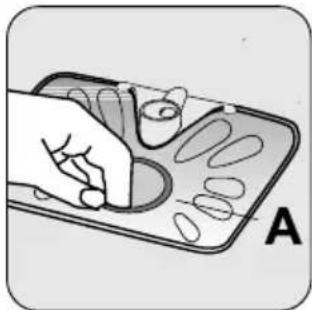

Remettez le filtre plat A dans le fond de la cuve et assurez-vous qu'il est correctement en place sous les deux guides D.

Remettez les filtres en place et bloquez-les en tournant la poignée dans le sens des aiguilles d'une montre.

IMPORTANT!

N'essayez JAMAIS de retirer les bras d'aspersion.

Si des résidus de salissure bouchent les orifices des bras d'aspersion, retirez-les avec un cure-dents par exemple.

Nettoyage externe

Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commandes avec un chiffon doux humide. Si nécessaire n'utilisez que des détergents doux. N'utilisez jamais de produits abrasifs, d'éponges à récurer ou de solvants (acétone, trichloréthylène, etc.). Nettoyez régulièrement les joints d'étanchéité autour de la porte et les réservoirs de produit de lavage et de produit de rinçage avec un chiffon humide.

Nous vous recommandons d'effectuer tous les 3 mois un programme de lavage à 65°C, sans vaisselle, mais avec du produit de lavage.

Non-utilisation pendant des périodes prolongées

Si vous n'utilisez pas l'appareil pendant une longue période, nous vous recommandons:

1. De débrancher l'appareil et de fermer le robinet d'arrivée d'eau.
2. De laisser la porte entrouverte pour éviter la formation d'odeurs désagréables.
3. De laisser l'intérieur de la machine propre.

Précautions en cas de gel

Evitez de placer l'appareil dans un local où la température est inférieure à 0°C. En cas de gel, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.

Déplacer l'appareil

Si vous devez déplacer l'appareil (déménagement, etc.):

1. Débranchez-le.
2. Fermez le robinet d'arrivée d'eau.
3. Retirez le tuyau d'arrivée d'eau et le tuyau de vidange.
4. Tirez l'appareil hors de sa niche ainsi que les tuyaux.
5. Transportez toujours le lave-vaisselle en position verticale, pour éviter que l'eau salée ne se répande et endommage des composants internes.

Protection de l'environnement

Matériaux d'emballage

Les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiés par des marques, comme >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans les conteneurs adéquats à la déchetterie.

AVERTISSEMENT!

Si vous n'utilisez plus votre machine :

• Retirez la fiche de la prise.
• Coupez le câble et la fiche et jetez-les.
• Enlevez la poignée.

Cela évitera aux enfants de s'enfermer dans la machine et de mettre ainsi leur vie en danger.

Anciennes machines

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

En cas d'anomalie de fonctionnement

IMPORTANT!

Le lave-vaisselle ne démarre pas ou s'arrête en cours de fonctionnement.

Certaines anomalies de fonctionnement peuvent être dues à un dysfonctionnement ou des opérations d'entretien non correctes et peuvent être résolues en suivant les instructions de la notice, sans devoir faire appel à un technicien.

Mettez à l'arrêt le lave-vaisselle, ouvrez la porte, et réalisez les contrôles suivants.

Code d’erreur / dysfonctionnement Cause possible Solution
Le lave-vaisselle ne se remplit pas d’eau.- clignotement continu du voyant du programme en cours- 1 clignotement du voyant FIN DE PROGRAMME	Le robinet d’eau est bloqué ou Nettoyez le robinet entartré de calcaire. d’arrivée d’eau.Le robinet d’arrivée d’eau est Ouvrez le robinet fermé. d’arrivée d’eau.Le filtre (selon modèle) du tuyau Nettoyez le filtre du d’arrivée d’eau est bloqué plié ou tuyau d’arrivée d’eau.obstrué.Le tuyau d’arrivée de l’eau n’est Vérifiez l’installation installé correctement ou du tuyau d’arrivée d’eau.est plié ou écrasé.
Le lave-vaisselle n’évacue pas l’eau.- clignotement continu du voyant du programme en cours- 2 clignotements du voyant FIN DE PROGRAMME	L’évier est bouché. Débouchez l’évier.Le tuyau d’évacuation de l’eau Vérifiez l’installation du n’est pas installé correctement, ou est plié, écrasé ou obstrué.	tuyau d’évacuation d’eau.
- clignotement continu du voyant du programme en cours- 3 clignotements du voyant FIN DE PROGRAMME	Le système de sécurité Fermez le robinet d’eau et antidèbordement s’est déclenché. faites appel au Service Après Vente.
Le programme ne démarre pas.	La porte du lave-vaisselle n’est pas correctement fermée.L’appareil n’est pas correctement branché.Le fusible de l’installation de l’habitation ne fonctionne pas. correctement.	Fermez correctement la porte.Branchez correctement l’appareil.Remplacez le fusible.

Une fois ces contrôles effectués, fermez la porte du lave-vaisselle, mettez en fonctionnement le lave-vaisselle et appuyez sur la touche du programme en cours avant l'intervention de l'alarme. Le programme reprend là où il a été interrompu. Si le dysfonctionnement se reproduit ou si le code d'erreur réapparaît, contactez le Service Après Vente.

Pour d'autres combinaisons de codes d'erreur non décrites dans le tableau ci-dessus, contactez votre Service Après Vente.

Les résultats de lavage ne sont pas satisfaisants

La vaisselle n'est pas propre.	Le programme de lavage sélectionné ne convient pas au type de salissure de la vaisselle.La vaisselle a été placée de façon telle que l'eau ne parvient pas à atteindre toutes les surfaces. Les paniers ne doivent pas être surchargés.Les bras de lavage ne tournent pas librement parce qu'ils sont bloqués par de la vaisselle chargée incorrectement dans le panier.Les filtres dans le fond de la cuve sont bouchés ou mal positionnés.Il n'y a pas de détergent ou le détergent n'a pas été dosé correctement.Il y a des traces de calcaire sur la vaisselle; le réservoir de sel est vide ou l'adoucisseur d'eau n'est pas réglé correctement.Le tuyau de vidange est mal installé.Le bouchon du réservoir de sel n'est pas correctement fermé.
La vaisselle est mouillée et terne.	Vous n'avez pas utilisé de produit de rinçage.Le réservoir de produit de rinçage est vide.
Il y a des rayures des tâches laiteuses ou des reflets bleuâtres sur les verres et la vaisselle.	Diminuez la dose de produit de rinçage.
Des gouttes d'eau ont séché et laissé des auréoles sur les verres et la vaisselle.	Augmentez la dose de produit de rinçage.Le problème peut provenir du produit de lavage. Contactez le fabricant du produit de lavage.

Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

Communiquez-lui le modèle (Mod.), le numéro du produit (PNC) et le numéro de série (S.N.). Ces informations figurent sur la plaque signalétique située sur le côté de la porte du lave-vaisselle (voir illustration).

Pour que vous ayez toujours ces numéros sous la main, nous vous recommandons de les noter ici:

Mod.:

PNC:....

S.N.:

Caractéristiques techniques

Dimensions Largeur 60 cm	Hauteur 85 cmProfondeur 61 cm
Branchement électrique Les informations relatives au branchement électrique sont fournies Tension/Fréquence sur la plaque signalétique sur le rebord intérieur de la porte du Puissance totale lave-vaisselle.Calibre du fusible
Pression de l'eau Minimum 0,05 MPa d'alimentation Maximum 0,8 MPa
Capacité 12 couverts
Poids maximal 41 kg
Niveau sonore 49 dB (A)

Consommation

Ces données sont une valeur indicative et dépendent de la pression et de la température de l'eau, ainsi que des variations de l'alimentation électrique et la quantité de vaisselle à laver.

Programme	Durée du programme (minutes)	Energie (kWh)	Eau (litres)
Intensif 70°C	85 - 95	1,7 - 1,9	23 - 25
Normal 65°C	95 - 105	1,3 - 1,5	19 - 21
30 min. 60°C	30	0,8	9
Eco 50°C(Programme de test pour le essais comparatifs)	150	1,05	16
Lavage d’attente	12	< 0,1	4

Informations pour les essais comparatifs

Les essais en conformité avec EN 60704 doivent être réalisés avec une charge standard complète, et avec le programme de test (voir tableau "Consommation").

Les essais en conformité avec EN 50242 doivent être réalisés lorsque le réservoir de sel et le distributeur de produit de rinçage sont remplis respectivement de sel régénérant et de produit de rinçage. Et avec le programme de test (voir tableau "Consommation").

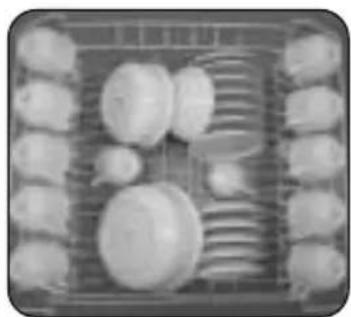

Charge complète: 12 couverts standard

Dosage du produit de lavage: 5 g + 25 g (Type B)

Sélecteur du produit de rinçage: position 4 (Type III)

Les branchements électriques et hydrauliques nécessaires à l'installation de l'appareil ne doivent être effectués que par un électricien et/ou un plombier qualifié.

Raccordement d'eau

AVERTISSEMENT!

Ne branchez pas le lave-vaisselle sur des appareils produisant de l'eau chaude ou des chauffe-eau instantanés. Le lave-vaisselle peut être alimenté en eau chaude (max. 60°) ou en eau froide. Toutefois, nous vous recommandons le raccordement à l'arrivée d'eau froide.

AVERTISSEMENT!

AVERTISSEMENT!

Pour le raccordement à l'eau, n'utilisez que des nouveaux tuyaux: n'utilisez pas des tuyaux employés précédemment.

Lorsque vous raccordez l'appareil à des conduites neuves ou n'ayant pas été utilisées depuis un certain temps, faites couler l'eau quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Tuyau d'alimentation

Raccordez le tuyau d'alimentation au robinet avec un raccord externe de 3/4".

Le tuyau d'alimentation peut être orienté vers la gauche ou vers la droite, selon l'installation, au moyen de son écrou de fixation.

L'écrou de fixation doit être correctement fixé pour éviter toute fuite d'eau.

Tuyau d'évacuation

• Branchez le tuyau d'évacuation au siphon de l'évier. Fixez-le avec le collier de serrage fourni.
• Hauteur requise: de 30 à 100 cm au-dessus de la base du lave-vaisselle.
• Si vous utilisez une rallonge pour le tuyau d'évacuation, la longueur totale ne peut pas dépasser 4 mètres. Le diamètre intérieur des raccords et de la rallonge ne peut pas être inférieur au diamètre du tuyau d'évacuation fourni.

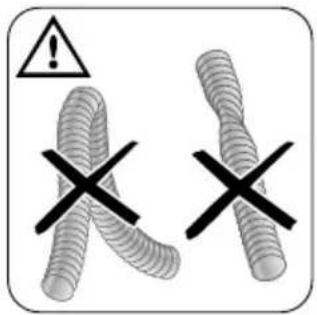

Assurez-vous que les tuyaux ne sont pas pliés, écrasés ou enchevêtrés!

ATTENTION!

Toujours contrôler qu'il n'y a aucune fuite d'eau au niveau des tuyaux et des raccorda après l'installation.

Branchement électrique

! AVERTISSEMENT!

- La machine doit être reliée à la terre, conformément aux normes de sécurité. Le fabricant ne peut être tenu pour responsable des problèmes (mise à la terre inexistante ou défectueuse,...) dus au non-respect de ces mesures de sécurité.

- Avant d'utiliser la machine pour la première fois, assurez-vous que la tension du secteur indiquée sur la plaque signalétique corresponde à la tension du secteur fournie sur le lieu d'installation. Les caractéristiques relatives au raccordement électrique (fusibles) sont mentionnées sur la plaque signalétique.

- Branchez toujours la fiche principale dans une prise correctement installée, protégée contre les chocs et comportant une borne de mise à la terre.

- N'utilisez pas de prises multiples, de connecteurs et de rallonges. Ceux-ci pourraient provoquer un incendie suite à une surchauffe.

• Si nécessaire, remplacez l'installation électrique de votre habitation. Si le câble électrique doit être remplacé, contactez votre Service Après Vente.
• La prise doit rester accessible une fois que le lave-vaisselle est installé.
• Ne débranchez jamais l'appareil en tirant sur le câble. Tirez toujours la prise.

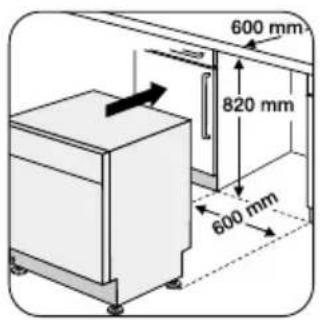

Mise en place sous un plan de travail

600 mm 820 mm 600 mm

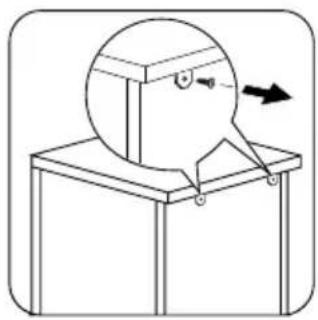

Dévissez les deux vis à l'arrière.

Reculez le plan de travail vers l'arrière d'environ 1 cm.

Soulevez le plan de travail à l'avant du lave-vaisselle.

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte.

Lorsque le lave-vaisselle est parfaitement mise à niveau, la porte se ferme sans frottement latéraux.

Vérifiez que le lave- vaisselle est bien de niveau.

Si ce n'est pas le cas, dévissez ou vissez les pieds réglables jusqu'à ce que l'appareil soit parfaitement d'aplomb.

Garantie

France

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Si vous devez nous contacter

France

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission: satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L'ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir: trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt!

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso Electrolux

BP 50142 - 60307 SENLIS CEDEX Tél.: [phone] (0,15 €TTC/mn) Fax: [phone] E-MAIL: [e-mail] Permanence téléphonique du lundi au vendredi

Pour toute question technique: Centre Contact Consommateurs BP 20139 - 60307 SENLIS CEDEX Tél: [phone] (0,34 €TTC/mn) E-MAIL: [e-mail] Permanence téléphonique du lundi au vendredi

www.electrolux.fr

www.electrolux.com

[wzwy]	[w828]
Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien [phone] Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland [phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone] Mustamäe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas [phone] Limnou Str., 54627 Thessaloniki
Hrvatska	[phone] Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Longmile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija [phone] Kr. Barona iela 130/2, LV-1012, Riga
Lituania	[phone] Verkiu 29, 09108 Vilnius, Lithuania
Luxembourg [phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone] Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone] Risløkkvn. 2, 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone] ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774 - 518 Paço de Arcos
Romania	[phone] B-dul Timisoara 90, S6, Bucharest
Schweiz/Suisse/Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Tržaška 132, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	[phone]	Konepajanranta 4, 28100 Pori
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabaşı caddesi no : 35 Taksim Istanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16 БЦ „Олимпик”

Notes

www.electrolux.com
