DEXP90RS - Autoradio Mx Onda - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec lecteur CD, syntoniseur FM/PO/GO, DAB (avec module externe), commande DVD
Marque	Mx Onda
Modèle	DEXP90RS
Alimentation	14,4 V CC (10,8 à 15,1 V), masse négative
Dimensions (appareil central)	Environ 178 x 50 x 160 mm (standard 1 DIN)
Poids (appareil central)	Environ 1,5 kg
Gammes de fréquences FM	87,5 – 108 MHz
Gammes de fréquences PO	531 – 1602 kHz (pas de 9 kHz)
Gammes de fréquences GO	153 – 281 kHz
Lecteur CD	CD, CD-R, CD-RW (finalisés), 1 disque (12 cm ou 8 cm), fonctions répétition, lecture aléatoire, balayage, pause
Fonctions RDS	AF, TA, PTY, alarme PTY, messages textuels, fonctions régionales
Syntoniseur DAB	Compatible avec module externe (GEX-P700DAB, etc.), suivi de service, étiquette dynamique, annonces
Entrée AUX	Oui (via adaptateur RCA IP-BUS)
Télécommande	Boîtier avec couvercle, piles AAA, touches SHIFT, RETURN, FUNCTION 1-6, ATT, TA, etc.
Affichage	LCD rétroéclairé, choix de motifs, réglage de luminosité, mode inverse
Protection contre le vol	Face avant amovible avec tonalité d'alarme
Sorties audio	Préamplificateur 4 V, 2 canaux, impédance 100 Ω
Entrées/sorties numériques	Entrée optique (44,1-96 kHz), sortie optique
Réglages sonores	Graves (100 Hz, ±8 dB), aigus (10 kHz, ±8 dB), balance, équilibre, SLA
Entretien et nettoyage	Nettoyer les CD avec un chiffon doux du centre vers l'extérieur ; ne pas utiliser de produits chimiques ; nettoyer l'appareil avec un chiffon sec
Sécurité	Produit laser classe 1 ; ne pas ouvrir le boîtier ; précautions d'installation (ne pas obstruer les aérations, respecter la polarité)
Pièces détachées et réparabilité	Pièces détachées : télécommande, support de montage, câbles ; contacter le service après-vente Pioneer pour les réparations
Informations générales	Manuel d'utilisation en français (94 pages) ; compatibilité avec appareils externes Pioneer (changeur CD, DVD, DAB)

FOIRE AUX QUESTIONS - DEXP90RS Mx Onda

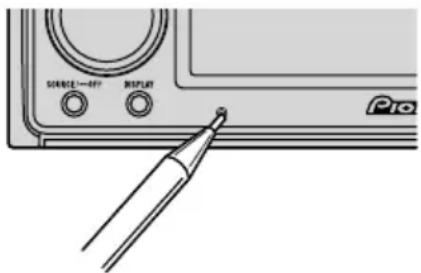

Comment réinitialiser le microprocesseur de l'autoradio DEXP90RS ?

Pour réinitialiser le microprocesseur, utilisez la pointe d'un stylo ou un instrument pointu pour appuyer sur la touche RESET située sur l'appareil central. Cela est nécessaire lors de la première installation, en cas de dysfonctionnement ou si des messages étranges apparaissent sur l'affichage.

Comment régler l'horloge sur l'autoradio ?

Ouvrez le couvercle de la télécommande et appuyez sur SHIFT pour accéder à la page des réglages initiaux. Appuyez sur FUNCTION 1 pour afficher la page de réglage de l'horloge. Utilisez les touches ▲/▼ pour sélectionner les heures ou minutes, puis les touches ◀/▶ pour ajuster. Vous pouvez également synchroniser l'horloge sur un top horaire en appuyant sur FUNCTION 2.

Comment utiliser la fonction RDS pour recevoir les informations routières (TA) ?

Assurez-vous d'être accordé sur une station FM diffusant des signaux RDS. Appuyez sur la touche TA de la télécommande pour activer la fonction d'attente de bulletin d'informations routières. L'indicateur '▶TRAFFIC' s'allume. Lors d'un bulletin, le son revient automatiquement après l'information. Vous pouvez interrompre le bulletin en rappuyant sur TA.

Que faire si le lecteur CD affiche 'ERROR-14' ?

Le message 'ERROR-14' indique que le disque n'est pas enregistré ou est incompatible. Vérifiez que le disque est un CD audio, CD-R ou CD-RW finalisé, et qu'il n'est pas rayé ou sale. Nettoyez le disque avec un chiffon doux du centre vers l'extérieur. Si le problème persiste, essayez un autre disque.

Comment mémoriser les stations de radio ?

Ouvrez le couvercle de la télécommande pour accéder à la page de réglage du syntoniseur. Appuyez sur une des touches FUNCTION 1 à 6 pendant 2 secondes pour mémoriser la fréquence actuelle sur cette touche. Vous pouvez stocker jusqu'à 18 fréquences FM (6 par gamme) et 6 MW/LW. Pour rappeler une station, appuyez brièvement sur la touche correspondante.

Comment utiliser la télécommande avec le couvercle ouvert ?

Lorsque le couvercle du boîtier de télécommande est ouvert, les touches SHIFT, RETURN et FUNCTION 1 à 6 deviennent accessibles. Le menu affiché change selon l'état du couvercle. Par exemple, pour accéder aux réglages du lecteur CD, ouvrez le couvercle après avoir sélectionné la source CD. Vous pouvez alors utiliser FUNCTION 1-6 pour répétition, lecture aléatoire, etc.

Comment nettoyer correctement un CD avant de l'insérer ?

Utilisez un chiffon doux et propre pour essuyer le disque du centre vers les bords. N'utilisez jamais de produits chimiques, de solvants ou de nettoyants abrasifs. Évitez de toucher la surface gravée. Rangez les disques dans leur boîtier après utilisation et évitez l'exposition directe au soleil ou à des températures élevées.

Comment installer l'autoradio dans un véhicule ?

Avant l'installation, débranchez la borne négative de la batterie. Utilisez la bague en caoutchouc et le support fournis. Insérez l'appareil dans le tableau de bord et pliez les languettes du support pour le fixer solidement. Assurez-vous que l'angle d'installation ne dépasse pas 60° par rapport à l'horizontal. Consultez le manuel pour le schéma de câblage détaillé.

Comment couper momentanément le son de l'autoradio ?

Le son est automatiquement coupé (mute) lorsqu'un téléphone cellulaire connecté reçoit ou émet un appel, ou lors d'un guidage vocal du système de navigation. La mention 'MUTE' s'affiche. Pour couper manuellement, utilisez la fonction ATT (atténuation) sur la télécommande si disponible, ou réglez le volume à zéro.

Comment utiliser l'entrée AUX pour connecter un lecteur MP3 ?

Pour utiliser l'entrée AUX, vous devez d'abord l'activer dans les réglages : ouvrez le couvercle de la télécommande, appuyez sur SHIFT puis FUNCTION 3 sur la page des réglages initiaux pour mettre en service l'entrée AUX. Connectez votre lecteur via un adaptateur RCA IP-BUS (vendu séparément). Sélectionnez ensuite 'AUX' comme source en appuyant sur la touche SOURCE de l'appareil central ou la touche AUX de la télécommande.

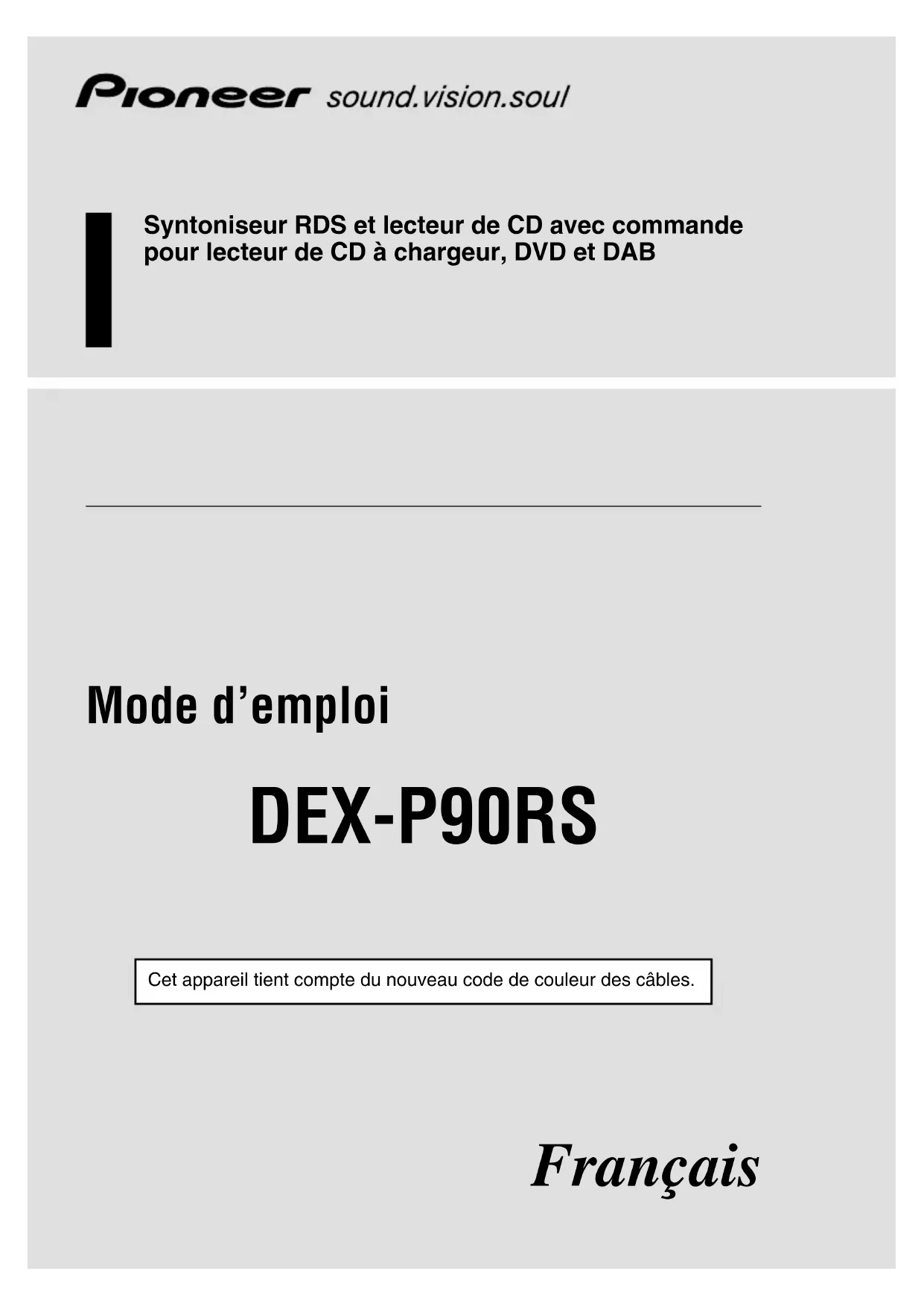

MODE D'EMPLOI DEXP90RS Mx Onda

Syntoniseur RDS et lecteur de CD avec commande pour lecteur de CD à chargeur, DVD et DAB

Mode d'emploi

DEX-P90RS

Cet apparéil tient compte du nouveau code de couleur des câbles.

Français

Tableau des commandes 4

Appareil central 4

Boitier de telecommande 4

Ouverture et fermeture du couvercle du boitier de telecommande 5

Lorsque le couvercle est fermé
Lorsque le couvercle est ouvert

Remarques concernant le boitier de télécommande 7

Utilisation du boîtier de télécommande 7

Piles 8

Avant d'utiliser cet apparéil 9

Quelques mots concernant cet apparéil 9

Quelques mots concernant ce mode d'emploi 9

Réinitialisation du microprocesseur 9

Precaution 10

Dépose et pose de la face avant 11

Protection contre le vol 11

• Dépose de la face avant
  Pose de la face avant
• Tonalité d'alarme

Mise en oeuvre de l'environnement d'utilisation 13

Mise en oeuvre de l'environnement d'utilisation 13

Opérations sur la page des réglages initiaux 13

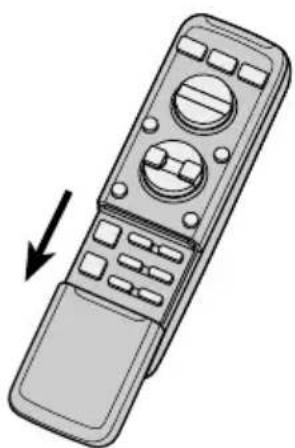

• Accès à la page des réglages initiaux

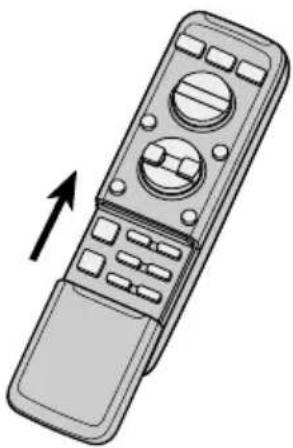

  Abandon de la page des réglages initiaux

Réglage de l'horloge 15

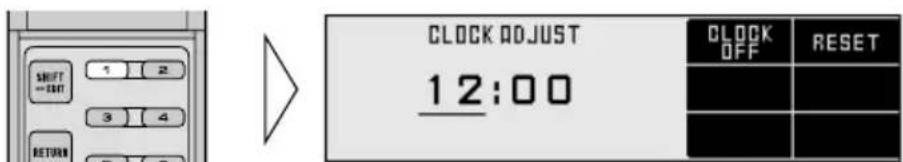

• Affichage de la page de réglage de l'horloge

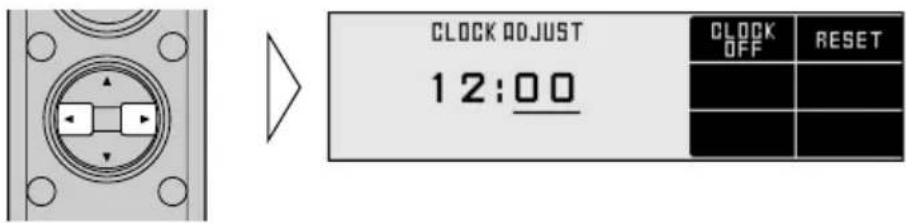

• Réglage de l'horloge
• Réglage de l'horloge sur un top horaire
• Arrét de l'horloge
• Retour à la page des réglages initiaux

Réglage de l'affichage 17

• Affichage de la page de réglaged'affichage

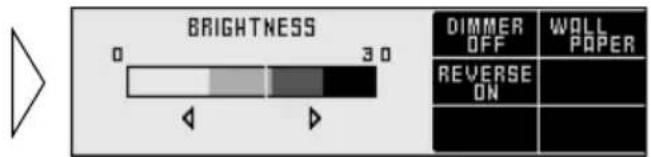

  Réglage de la luminosité
  Reglage de l'attenuateur de luminosité
• Choix d'un motif
• Choix du mode inverse
• Retour à la page des réglages initiaux

Réglage de l'environnement global 19

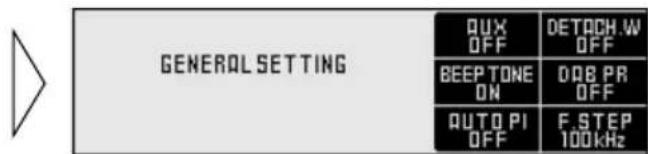

• Affichage de la page de réglage de l'environnement global
• Utilisation, ou non, de la source auxiliaire
  Reglage de la tonalité d'alarme
• Mise en service ou hors service du signal sonore de confirmation
• Réglage de la priorité DAB
• Sélection de la recherche PI automatique
• Sélection du pas de symponisation en FM
• Retour à la page des réglages initiaux

Réglage du verrouillage de menu 22

• Quelques mots sur le verrouillage de menu
• Mise en service ou hors service du verrouillage de menu

Opérations de base 23

Pour ecouter de la musique 23

Mise hors service 24

Utilisation du symponiseur 25

Opérations de base sur le symponiseur 25

Opérations sur la page de réglage du symponisseur 26

• Accès à la page de réglage du symponiseur
• Abandon de la page de réglage du symponiseur

Utilisation de chaque fonction 27

• Mémoire des salariés stations

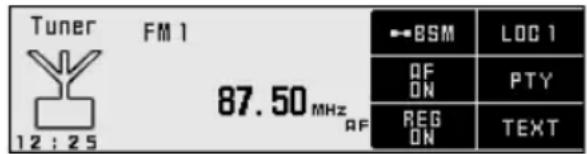

• Accord automatique sur les seules stations puissantes

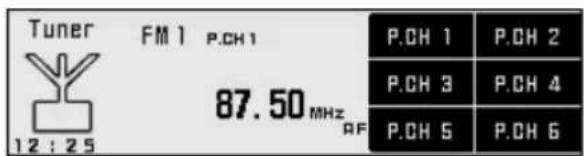

• Affichage de la page d'accord de préselection
• Mise en mémoire des fréquences

Utilisation des fonctions RDS 29

Qu'est-ce que le RDS? 29

Fonction AF (Autres fréquences possibles) 29

• Mise en service, ou hors service, de la fonction AF

Fonction de recherche PI 30

• Recherche PI
• Recherche automatique PI (féquences en mémoire)

Fonction PTY 31

• Recherche PTY

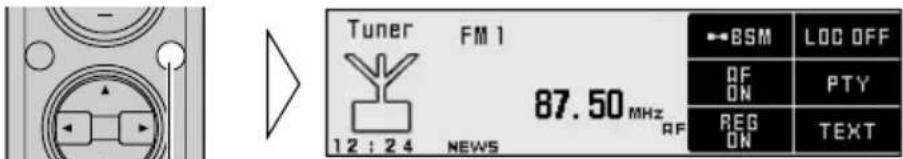

• Définition de l'interruption possible par un flash d'informations
• Alarme PTY
• Abandon de la réception d'un bulletin d'informations
• Listedes codes PTY

Fonction d'attente de diffusion du bulletin d'informations routieres 34

• Mise en service, ou hors service, de la fonction TA
• Abandon d'un bulletin d'informations routières

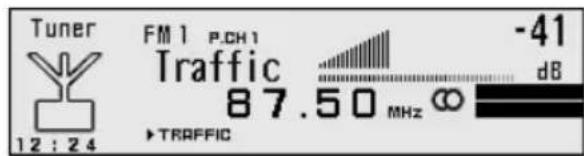

• Réglage du niveau d'écoute TA
• Fonction d'alarme TP

Fonction régionales 36

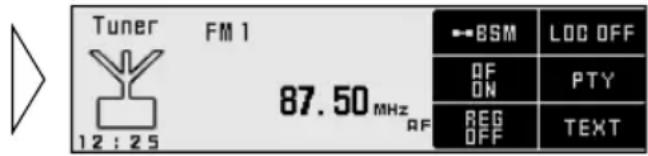

• Mise en service de la fonction région

Messages Textuels 37

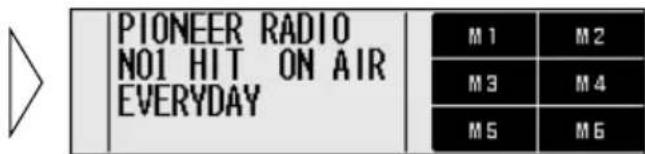

• Affichage d'un message en clair
• Mise en mémoire d'un message textuel
  Rappel d'un message en mémoire

Utilisation du lecteur de CD intégré .... 39

Opérations de base sur le lecteur de CD intégré 39

Opérations sur la page de réglage du lecteur de CD intégré 41

• Accès à la page de réglage du lecteur de CD intégré
• Abandon de la page de réglage du lecteur de CD intégré

Utilisation de chaque fonction 42

Repétition de la lecture

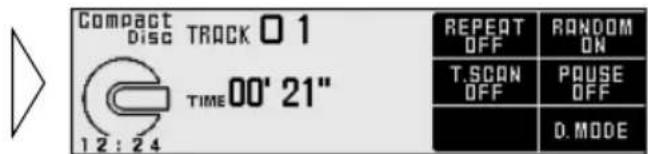

- Lecture au hasard
- Examen rapide du disque

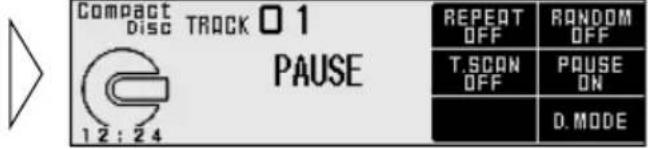

- Pause
- Changement de mode d'affichage
- Frappe du titre d'un disque

Utilisation du lecteur de CD à chargeur 45

Opérations de base sur les lecteurs de CD à chargeur 45

Opérations sur la page de réglage du lecteur de CD à chargeur 46

• Accès à la page de réglage du lecteur de CD à chargeur
• Abandon de la page de réglage du lecteur de CD à chargeur

Utilisation de chaque fonction 47

Repétition de la lecture
- Lecture au hasard
- Examen rapide des disques
- Pause
- Changement de mode d'affichage
- Recherche d'un disque par son numéro

Titred'undisque 50

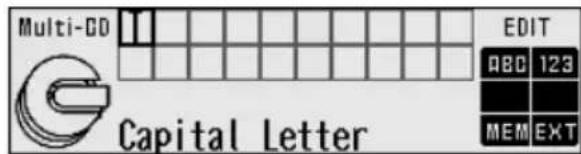

• Frappe du titre d'un disque

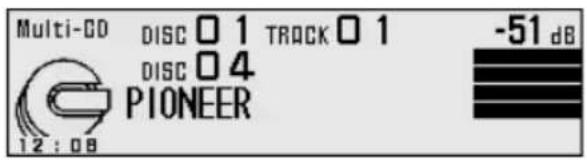

• Choix d'un disque sur la liste des titres

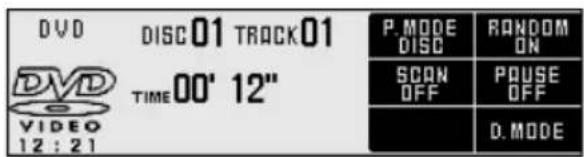

Utilisation du lecteur de DVD 53

Opérations de base sur le lecteur de DVD .... 53

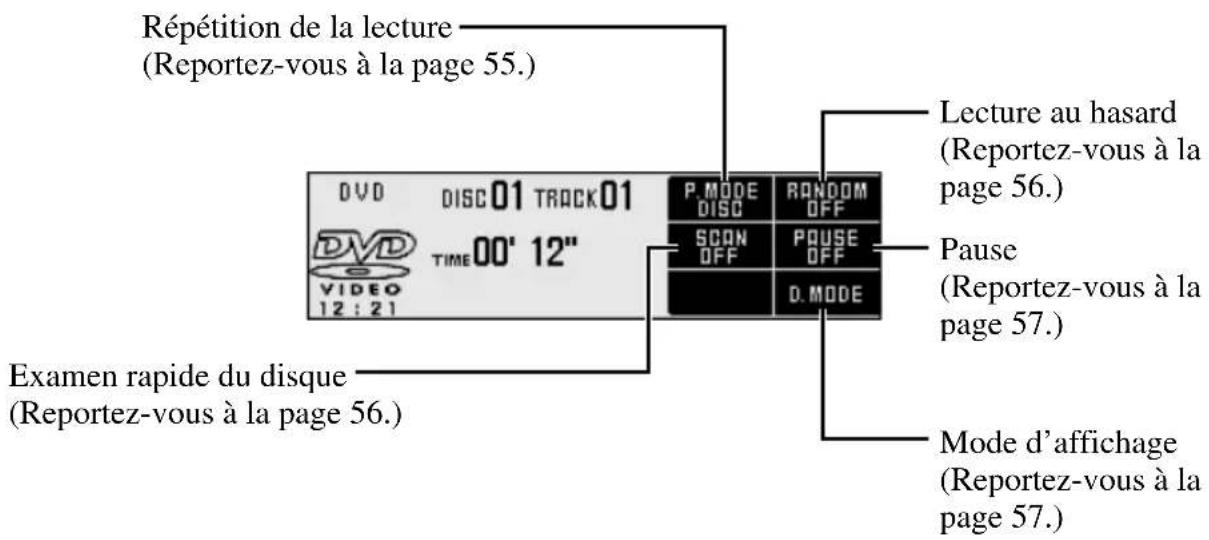

Opération sur la page de réglage du DVD .... 54

• Accès à la page de réglage du DVD
  Abandon de la page de réglage du DVD

Utilisation de chaque fonction 55

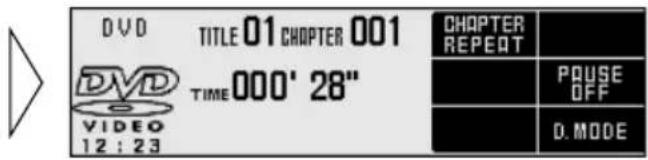

• Répetition de la lecture
• Lecture au hasard
• Examen rapide du disque
• Pause
• Changement de mode d'affichage
• Recherche d'un disque par son numéro
• Frappe du titre d'un disque (EDIT)

Opérations sur le symtoniseur DAB .... 58

Opérations de base sur le syntoniseur DAB ... 58

Opération sur la page de réglage du symtoniseur DAB 59

• Accès à la page de réglage du symponiseur DAB
  Abandon de la page de réglage du synthoniseur DAB

Utilisation de chaque fonction 60

• Affichage de la page d'accord de préselection
• Mise en mémoire des fréquences
• Fonction de prise en compte d'announce
• Fonction d'élément de service
• Fonction d'étiquette dynamique
• Fonction des PTY disponibles

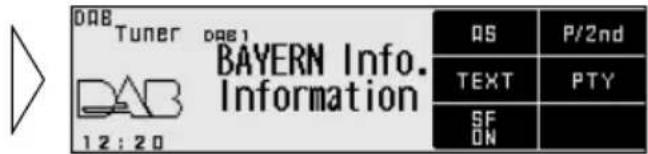

• Fonction de suivi de service

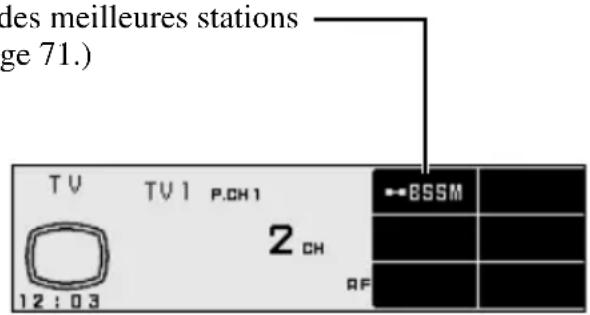

Opérations sur le symponiseur de télévision 69

Opérations de base sur le symponisseur de télévision 69

Opération sur la page de réglage du symtoniseur de télévision 70

• Accès à la page de réglage du synthoniseur de télévision
  Abandon de la page de réglage du synthoniseur de télévision

Utilisation de chaque fonction 71

• Mémoire séquentielles des mêtres stations
• Affichage de la page d'accord de préselection
• Mise en mémoire des fréquences

Réglages sonores 73

Affichage de la page des réglages sonores .... 73

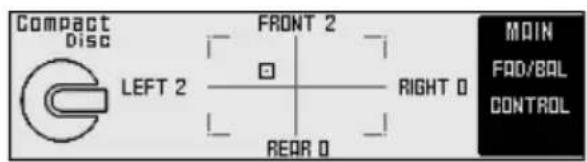

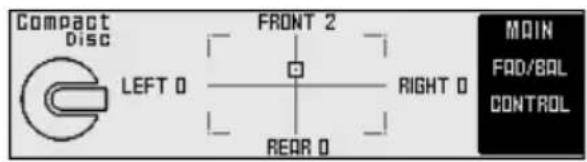

• Réglage de l'équilibrage gauche-droite et la balance avant-arrête
• Réglage des graves et des aigus
• Réglage du niveau de la source (SLA)

Autres fonctions 76

Utilisation de I'entrée AUX 76

• Choix de l'entrée AUX
• Frappe du nom de l'entrée AUX

Coupure momentanée des sons 76

Extinction des indications affichées 77

Soins à apporter au lecteur de CD .... 78

Precautions liées au lecteur de CD 78
Disques CD-R/CD-RW 78
Messages d'erreur fournis par le lecteur de CD 79

Raccordements des apparéils 80

Exemples de montage 81
Fixation du filtr de bruit 82

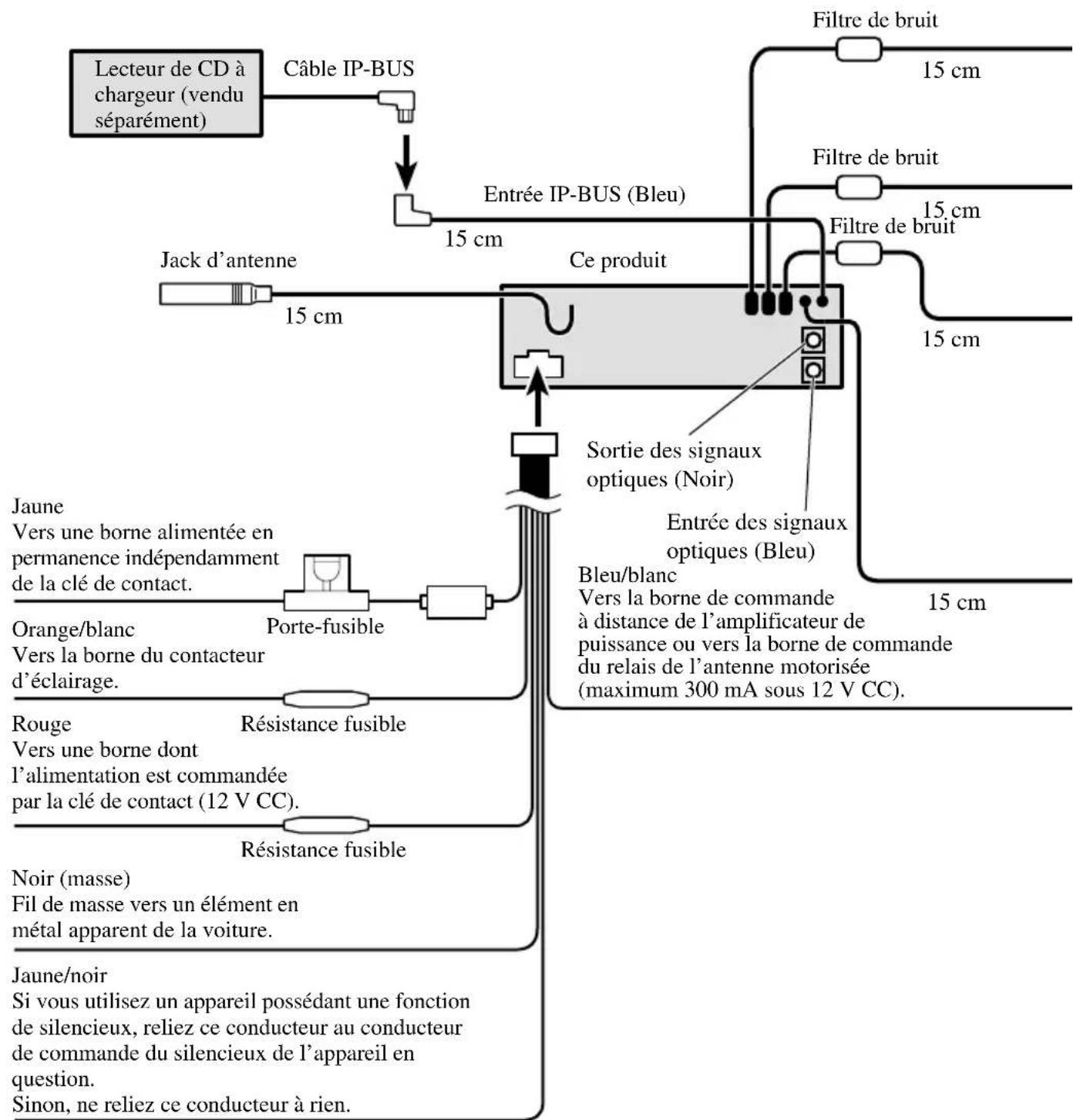

Montage sans apparéil audio (DEQ-P90) 83

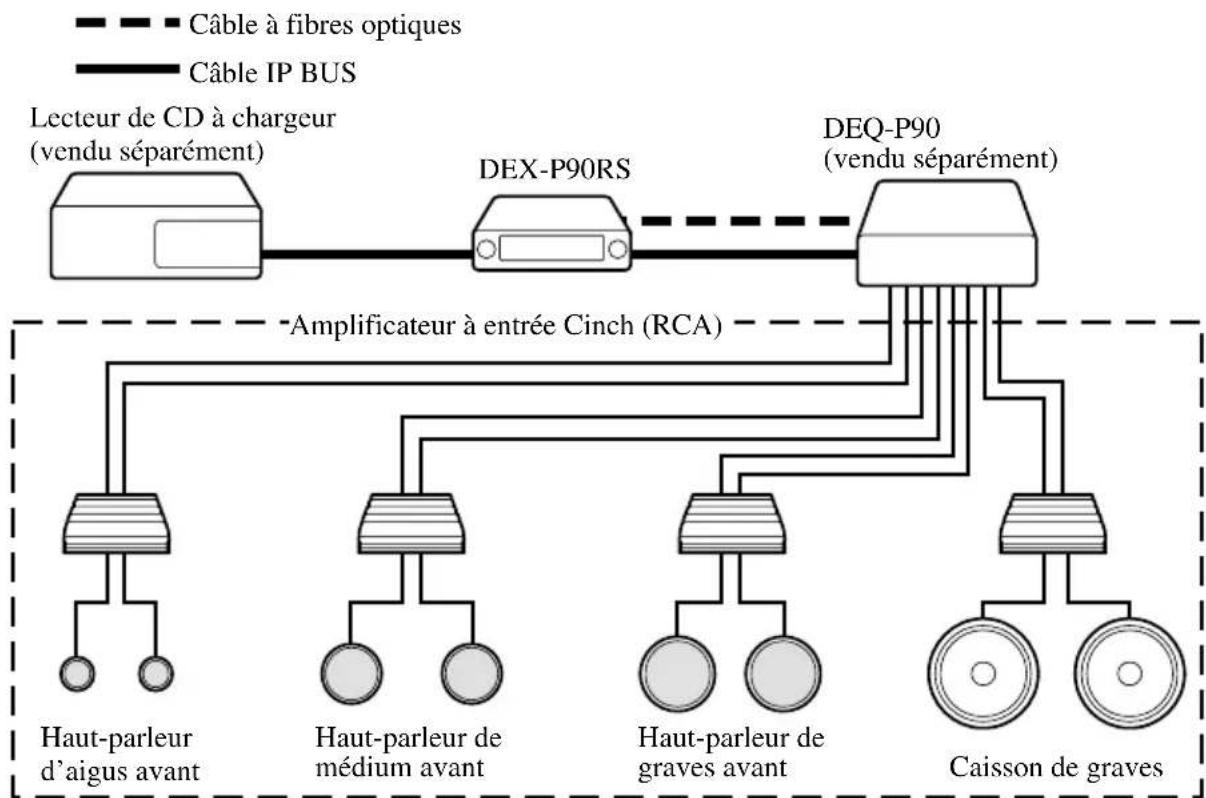

Montage avec apparéil audio (DEQ-P90) .... 85

Installation 87

Installation avec une bague en caoutchouc ... 87

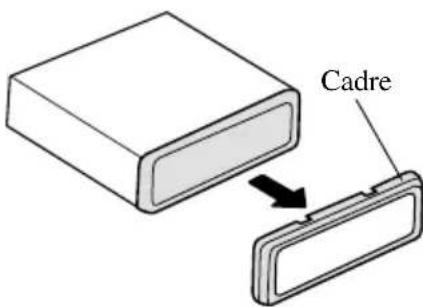

Dépose de l'unité 88

Installation du boitier de telécommande 89

Mise en place du boîtier de télécommande ... 89

• Montage horizontal

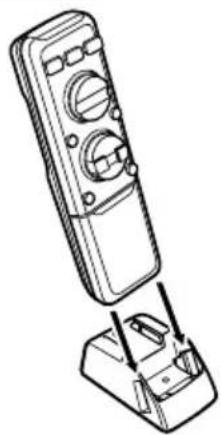

• Montage vertical

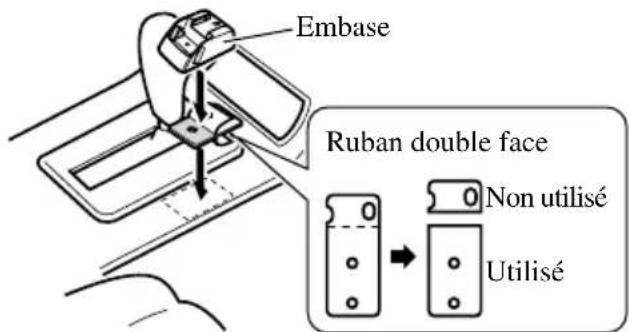

Installation au moyen de la seule embase .... 89

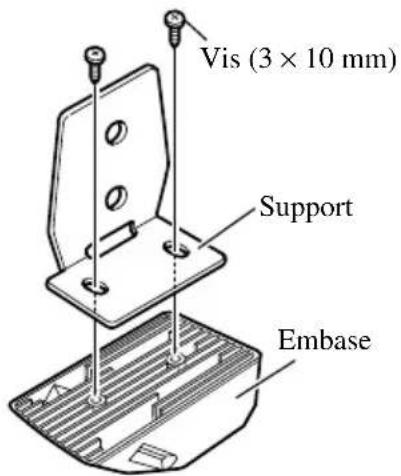

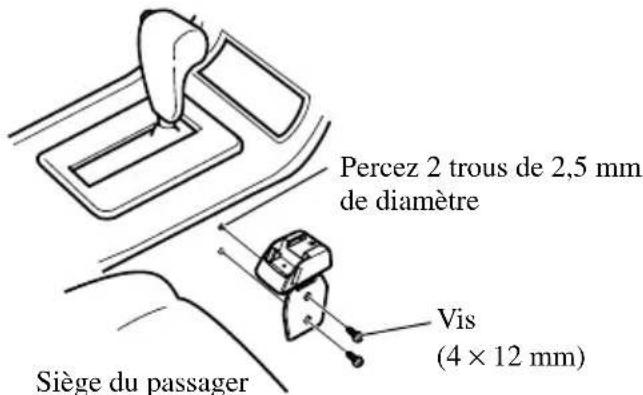

Installation au moyen de l'embase et du support 90

Methode A

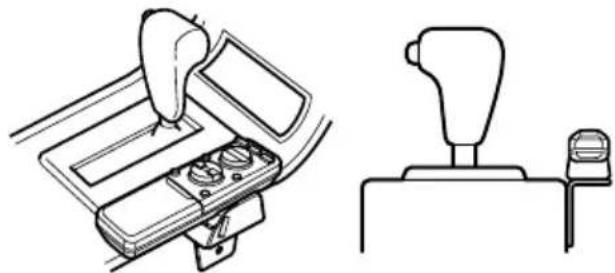

Methode B

Caracteristiques techniques 92

Appareil central

Boîtier de télécommande

Les fonctions disponibles et les menus affichés dépendant des conditions de fonctionnement du boîtier de télécommande utilisé. En ouvrant le couvercle, les touches SHIFT, RETURN et FUNCTION 1 à 6 deviennent accessibles. Pour de plus amples détails, reportez-vous à la page 5.

• Lors de l'utilisation de la télécommande, veiliez à bien viser le capteur de signal de l'appareil central. Sinon, elle risque de ne pas fonctionner correctement.

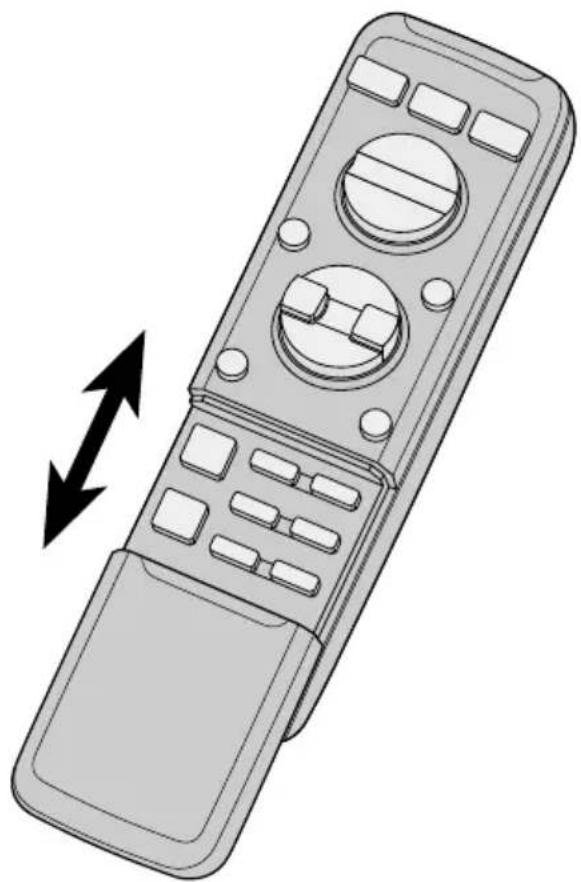

Ouverture et fermetre du couvercle du boîtier de télécommande

Lorsque le couvercle du boîtier de télécommande est ouvert, les touches SHIFT, RETURN et FUNCTION 1 à 6 deviennent accessibles.

Les fonctions disponibles et les menus qui s'affichent dépendent de l'etat du boîtier de télécommande utilisé.

Boitier de télécommande Menus affichés

Couvercle fermé Menu du couvercle fermé

Couvercle ouvert Menu du couvercle ouvert

Lorsque le couvercle est fermé

Lorsque le couvercle du boîtier de télécommande est fermé, le menu affché correspond à la situation du couvercle fermé.

Menu affché lorsquel couvercle est fermé

Exemple: Page du lecteur de CD intégré

Remarque:

• Menu affché avec couvercle fermé: Le mode actuel de fonctionnement et les fonctions actives sont affichés.

Lorsque le couvercle est ouvert

Lorsque le couvercle du boîtier de télécommande est ouvert, le menu affché correspond à la situation du couvercle ouvert.

Menu affché lorsque le couvercle est ouvert

Exemple: Page de réglage du lecteur de CD intégré

Remarque:

• Les postes de menu affichés occupent les mêmes positions relatives que celles des touches FUNCTION 1 à 6.
• Menu affiché lorsqu'le couvercle est ouvert: Les fonctions qui sont disponibles grâce aux touches FUNCTION 1 à 6, sont affichées.

Si le couvercle est fermé au cours d'une opération

• Si vous fermez le couvercle au cours d'une opération, cette opération comme et le menu correspondant à la situation du couvercle fermé, s'affiche.

Utilisation du boîtier de télécommande

Cet apparéil est doté d'un boîtier de télécommande.

Vous pouvez effectuer certains régles sur l'appareil central, mais la plupart des opérations peuvent être exécutées à l'aide du boîtier de télécommande.

• Dirigez le boîtier de télécommande vers le capteur de signal pour agir sur l'appareil.
• Lorsque vous ne faites pas usage du boîtier de télécommande, fixez-le soignement à l'embase fournie.

Precaution:

• Ne conservez pas le boîtier de télécommande exposé aux températures élevées ou à la lumière directe du soleil.
• Le boîtier de télécommande peut ne pas donner satisfaction lorsqu'il est exposé à la lumière direct du soleil.
• Veiliez à ce que le boîtier de télécommande ne tombe pas, car ce faisant il pourrait empêcher le bon fonctionnement de la pédale de frein ou d'accelération.

Files

• Retirez le couvercle, au dos du boîtier de télécommande, et mettez en place les piles en veillant à respecter les polarités (+) et (-) indiquées.

Precaution:

N'utilisez que des piles AAA, ou IEC R03, de 1,5 V.
- Retirez les piles si vous n'envisagez pas de vous servir du boîtier de télécommande pendant un mois.
- Ne tentez pas de recharger les piles fournies.
N'utilisez pas tout a la fois une pile neue et une pile usagée.
- Si une pile a fui, nettoyez soigneusement le logement des piles et remplacez celles-ci.
Lorsque you desirez metre eu rebut une pile, faites-le en respectant les lois et reglements en vigueur dans voite pays ou voite etat.

Qualques mots concernant cet apparéil

Les fréquences sur lesquelles le symponiseur de cet apparéil peut s'accorder appartiennent aux gâmes en usage en Afrique, Asie, Europe de l'Ouest, Moyen Orient et Océanie. Il s'ensuit que l'utilisation de l' apparéil dans d'autres régions peut donner lieu à des anomalies de réception. Les fonctions RDS ne sont disponibles que dans les régions où il existe des stations FM diffusant des signaux RDS.

Qualques mots concernant ce mode d'emploi

Cet apparéil est doté de nombreuses fonctions qui permettent la réception dans lesIRMes. Ces fonctions sont conçues pour que leur employo soit aussi aisé que possible mais certaines exigent quelques explications. Ce mode d'emploi a pour objet devous aider à tirer le meilleur parti des possibilités de l' apparéil de façon que vous理論irdécouter de la musique soit aussi grand que possible.

Nous vous conseillons de dire attentivement ce mode d'emploi afin de vous familiariser avec les fonctions et les modes opérateires. Il est tout spécialement important de dire et de respecter la "Précaution" qui figure à la page 10 et dans d'autres sections de ce mode d'emploi.

Ce mode d'emploi explique le fonctionnement du boîtier de télécommande. Avec certaines fonctions, vous pouvez obtenir les mêmes opérations en vous servant des commandes de l'appareil central; toute fois, le boîtier de télécommande possède des touches, telles que ATT, TA, SHIFT, MENU, RETURN et FUNCTION 1 à 6, qui n'existant pas sur l'appareil central. Par ailleurs, la plupart des réglages audio peuvent être réalisés au moyen du boîtier de télécommande.

Réinitialisation du microprocesseur

Le microprocesseur doit être réinitialisé dans les conditions suivantes:

Lors de l'utilisation de cet appeareil pour la première fois après son installation.

Lorsque l'appareil ne fonctionne pas correctement.

Lorsque des messages étranges (incorrects) apparaisent sur l'affichage.

• Pour réinitialiser le microprocesseur, appuyez sur la touche RESET sur l'appareil principal avec la pointe d'un stylo ou un autre instrument pointu.

Précaution

• Une étiquette "CLASS 1 LASER PRODUCT" est collée sur la plaque de fond du lecteur.

• Le CarStereo-Pass Pioneer ne peut être utilisé qu'en Allemagne.
• Conserve ce mode d'emploi à portée de main de façon à pouvoir vous y reporter en cas de besoin.
• Maintenez le niveau d'écoute à une valeur telle que les bruits extérieurs ne soient pas masqués.
  Veillez à ce que l'appareil soit à l'abri de l'humidité.
• Si la batterie est débranchée, le contenu de la mémoire des fréquences d'accord est effacé et la remise en mémoire des fréquences est nécessaire.
• En cas d'anomalie de fonctionnement, veuilles consulter le distributeur ou le centre d'entretien Pioneer le plus proche.

Protection contre le vol

La face avant est amovible de manière à discourager le vol.

Precaution:

Lors de la pose ou de la dépose de la face avant, n'exercez aucune force excessive.
Evitez de heurter la face avant.
- Conservez la face avant à l'abri de la lumière directe du soleil et des températures élevées.

Dépose de la face avant

1. Abaissez la face avant.

Precaution:

• Quelques secondes après que le contacteur d'allumage a eté place sur ON/OFF, la face avant rouge. A ce moment-là, votre main peut etre prise entre la face et l'appareil; tenez votre main éloignée.

2. Faites glisser la face avant et tirez-le a vous.

Ne serrez pas la face avant outremesure, ne le laissez pas tomber.

Remarque:

Lors du retrait de la face avant, saisissez la partie ondulée de déverrouillage, à l'arrête de la face avant.

3. Rangez la face avant dans le coffret de protection qui vous servira également à la transporter.

Pose de la face avant

1. Assurez-vous que le cache interieur est fermé.
2. Engagez la face avant de manière à obtenir sa fixation.

Tonalité d'alarme

La tonalité d'alarme retentit si la face avant n'est pas retiree dans les 5 secondes qui suive nla coupure de l'allumage.

Remarque:

• Il est possible de supprimer la tonalité d'alarme. (Reportez-vous à la page 19.)

Mise en œuvre de l'environnement d'utilisation

Choisissez la manière d'utiliser l'appareil central, y compris le réglage de l'horloge et la nature du fond. Certaines fonctions ne sont pas disponibles aussi longtemps que leur réglage n'est pas demandé. Définissez l'environnement en fonction des caractéristiques de l'installation.

Opérations sur la page des réglages initiaux

Accès à la page des réglages initiaux

1. Ouvrez le couvercle du boitier de télécommande.
2. Appuyez sur la touche SHIFT. La page des réglages initiaux s'affiche.
3. Choisissez la fonction en appuyant sur une des touches FUNCTION 1 à 4.

■Page des réglages initiaux

Réglage de l'horloge

(Reportez-vous à la page 15.)

Réglage de l'affichage

(Reportez-vous à la page 17.)

Réglage du verrouillage de menu (Reportez-vous à la page 22.)

Réglage de l'environnement global

(Reportez-vous à la page 19.)

Abandon de la page des réglages initiaux

• Fermez le couvercle du boîtier de télécommande.

Réglage de l'horloge

Affichage de la page de réglage de l'horloge

• Appuyez sur la touche FUNCTION 1 sur la page des réglages initiaux.

La page de réglage de l'horloge s'affiche et le réglage de l'horloge devient possible.

Réglage de l'horloge

1. Appuyez sur les touches et placez le curseur dans la section (heures, minutes) à régler.

1. Appuyez sur les touches / pour régler l'horloge.

L'action de ces touches est conservée aussi longtemps que vous maintainez la pression d'un doit sur l'une ou l'autre.

Remarque:

• Les secondes ne sont pas affichées. Lorsque, le réglage terminé, vous relâchez les touches, l'horloge commence à compter l'heure à partir de la seconde zéro.

Réglage de l'horloge sur un top horaire

Appuyez sur la touche FUNCTION 2 sur la page de réglage de l'horloge pour rétablier la page des minutes.

L'horloge commençant à fonctionner à partir de la seconde zéro quand vous appuyez sur la touche, elle peut être réglée sur un top horaire (radio, téléphone, etc.).

L'affichage des minutes est remis à zéro (00).

Remarque:

• Tant que le nombre des minutes est compris entre 00 et 29, l'indication demeure la même et le nombre des minutes affiché est "00". Quand le nombre des minutes est compris entre 30 et 59, ce nombre est arrondi par excès à l'heure suivante.

Arrêt de l'horloge

Lorsque les sources sont arrêtées, l'houre apparait sur l'afficheur.

Appuyez sur la touche FUNCTION 1 sur la page de réglage de l'horloge pourmettre en service, ou hors service, I'affichage de l'heure.

Remarque:

• Lorsque l'afficheur présente la page de fonctionnement d'une source, l'indication de l'horloge est toujours presente sur l'afficheur.

Retour à la page des réglages initiaux

• Appuyez sur la touche RETURN.

L'affichage returne à la page des réglages initiaux.

Réglage de l'affichage

Affichage de la page de réglage d'affichage

• Appuyez sur la touche FUNCTION 2 sur la page des réglages initiaux.

La page de réglage d'affichage s'affiche et le réglage de l'affichage devient possible.

Réglage de la luminosité

Si la lecture de l'afficheur est difficile, reglez la luminosité pour augmenter la lisibilité.

• Appuyez sur les touches sur la page de réglage de l'afficheur pour régler la luminosité de l'afficheur.

La plage de réglage varie de "0" à "30".

Réglage de l'attenuateur de luminosité

Un réglage est prévu, qui permet de modifier la luminosité de l'afficheur de l'appareil de façon qu'elle ne soit pas génante, en particulier la nuit, après allumage des yeux de route. Vous pouvezmettre en service, ou hors service, l'attenuateur de luminosité.

Appuyez sur la touche FUNCTION 1 sur la page de réglage de l'afficheur pourmettre en service, ou hors service, l'attenuateur de luminosité.

Choix d'un motif

Cet apparéil peut afficher trois motifs.

Appuyez sur la touche FUNCTION 2 sur la page de réglage de l'afficheur pourCHOISIR le fond.

Choix du mode inverse

Si vous n'effectue aucune opération pendant environ 30 secondes, les indications s'affichent sur l'écran dans l'ordre inverse et cela à intervalle de 10 secondes. Le mode inverse est le réglage par défaut.

Appuyez sur la touche FUNCTION 3 sur la page de réglage de l'afficheur pourmettre en service, ou hors service, le mode inverse.

Retour à la page des réglages initiaux

• Appuyez sur la touche RETURN.

L'affichage returne à la page des réglages initiaux.

Réglage de l'environnement global

Affichage de la page de réglage de l'environnement global

• Appuyez sur la touche FUNCTION 3 sur la page des réglages initiaux.

La page de réglage de l'environnement global s'affiche et le réglage de l'environnement global devient possible.

Utilisation, ou non, de la source auxiliaire

Vous pouvez decide d'utiliser la source auxiliaire (AUX) reliée à cet apparéil. Pour cela, vous nezvezmettre en service l'entrée AUX.

Appuyez sur la touche FUNCTION 1 sur la page de l'environnement global pourmettre en service, ou hors service, I'entrée AUX.

Réglage de la tonalité d'alarme

Vous pouvezmettre en service,ou hors service,la tonalité d'alarme.(Reportez-vous à la page 12,“Tonalitéd'alarme”).

Appuyez sur la touche FUNCTION 2 sur la page de l'environnement global pourmettre en service, ou hors service, la tonalité d'alarme.

Mise en service ou hors service du signal sonore de confirmation

Le bip émis en même temps que vous appuyez sur une touche peut être mis en service, ou hors service. Par défaut, ce signal est en service.

Appuyez sur la touche FUNCTION 3 sur la page de l'environnement global pourmettre en service, ou hors service, le signal sonore de confirmation.

Réglage de la priorité DAB

Si un symponiseur DAB déported (par exemple, GEX-P700DAB) est relié à cet apparéil-ci, la fonction TA (RDS) de ce dernier peut disparaître derrière la priorité donnée au symponiseur DAB de telle sorte que vous puissiez écouter les bulletins d'informations routières qu'il recoit.

Avec la priorité

Au cours de la réception d'une émission DAB, si l'objet de service est en mesure de diffuser les bulletins d'informations routières et les bulletins d'informations sur les transports, aucune interruption n'a lieu au moment où se présente un bulletin d'informations routières RDS (fonction TA).

■Sans la priorité

L'interruption de l'émission reçue par un bulletin d'informations routières, est le fait soit de cet apparéil RDS, soit du symponiseur DAB.

Appuyez sur la touche FUNCTION 4 sur la page de l'environnement global pourmettre en service, ou hors service,la priorite DAB.

Remarque:

• Vous ne pouvez adopter le mode de réglage de la priorité DAB que si le syntoniseur DAB déporte (par exemple, GEX-P700DAB), vendu séparation, est relié à cet apparéil-ci.

Selection de la recherche PI automatique

Vous pouvez decide que la recherche PI automatique sera en service, ou hors service, au moment où s'effectue une recherche PI sur les fréquences en mémoire. (Reportez-vous à la page 30, "Fonction de recherche PI".)

Appuyez sur la touche FUNCTION 5 sur la page de l'environnement global pourmettre en service, ou hors service,la recherche automatique PI.

Selection du pas de symponisation en FM

Pour la recherche automatique d'une station, le pas de syntonisation est de 50kHz en modulation de fréquence (FM); ce pas devient égal à 100kHz lorsque les fonctions AF ou TA sont en service.

Toutefois, il peut etre préferable de le fixer a 50kHz pour la fonction AF.

Appuyez sur la touche FUNCTION 6 sur la page de l'environnement global pourCHOISIR L'INCREMENT d'accord en FM.

Remarque:

• Pendant un accord manuel, le pas de symtonisation est toujours égal à 50 kHz.
  Le pas de syntonisation reprend la valeur initiale, 100kHz , si la batterie est debranchee.

Retour à la page des réglages initiaux

• Appuyez sur la touche RETURN.

L'affichage returne à la page des réglages initiaux.

Réglage du verrouillage de menu

Quelques mots sur le verrouillage de menu

Si vous mettez en service le verrouillage de menu, il est possible de refuser le fonctionnement du boîtier de télécommande ouvert pour effectuer les réglages sonores. Cette disposition est très utile pour éviter de changer les données par erreur.

Mise en service ou hors service du verrouillage de menu

Il est possible de mettre en service, ou hors service, le verrouillage de menu.

• Appuyez sur la touche FUNCTION 4 sur la page des réglages initiaux pourmettre en service, ou hors service, le verrouillage de menu.

Pour écouter de la musique

Voici les opérations de base que vous devez effectuer avant de pouvoir écouter de la musique.

Remarque:

• Mise en place d'un disque. (Reportez-vous à la page 40.)

• Choisissez la source (par exemple,CHOISISSEZ le syntoniseur).

Chaque pression change la source ...

Appareil central

Chaque pression sur cette touche SOURCE, provoque le besoin d'une autre source, comme suit:

Lecteur de CD intégré → Lecteur de CD à chargeur → Lecteur de DVD → Téleviseur → Syntoniseur → Syntoniseur DAB (Digital Audio Broadcasting) → L'appareil extérieur 1 → L'appareil extérieur 2 → AUX

■Boîtier de télécommande

Chaque pression sur cette touche, provoque le choix d'une autre source, comme suit:

Touché CD : Lecteur de CD intégré → Lecteur de CD à chargeur → Lecteur de DVD → OFF

Touche AUX : L'appareil extérieur 1 L appareil extérieur 2 AUX OFF

Touche TUNER: Téleviseur Syntoniseur Syntoniseur DAB (Digital Audio Broadcasting) OFF

Remarque:

• "Appareil extérieur" désigne un apparéil Pioneer (qui pourrait être disponible dans le futur) qui n'est pas à proprement parler une source mais dont la gestion des fonctions de base peut être assurée par cet apparéil. En réalité, 2 apparéils extérieurs peuvent ainsi être commandées et la mention "External" s'affiche que vous choisissez la "Appareil extérieur 1" ou la "Appareil extérieur 2". Si 2 apparéils extérieurs sont effectivement reliées à l' apparéil, l'attribution de leur rang, 1 et 2, est automatiquement réalisée par l' apparéil.

• Dans les cas suivants, la source n'est pas modifiée:

• Quand un apparéil correspondant à une source n'est pas connecté à cet apparéil.

• L'appareil ne contient pas de disque.
• Le lecteur de CD à chargeur ne contient pas de chargeur.
• Le lecteur de DVD à chargeur ne contient pas de chargeur.
• Le lecteur de DVD ne contient aucun disque.

• L'entrée AUX (entree exterieure) n'est pas en service. (Reportez-vous à la page 19.)

• Si le fil bleu/blanc de cet apparéil est connecté à la prise de commande du relais de l'antenne automatique, celle-ci s'étend automatiquement quand l' apparéil source est mis en service. Pour rétracter l'antenne, mettez l' apparéil source hors service.

2. Augmentez ou diminuez le niveau d'écoute.

L'affichage indique "--- dB" - "00 dB".

Mise hors service

- Mettez la source hors service.

Appuyez pendant 1 seconde

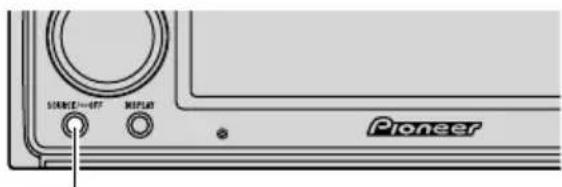

Appareil central

Appuyez, pendant au moins 1 seconde, sur la touche SOURCE pourmettre les sources hors service.

■Boitier de télécommande

Appuyez sur la touche et choisissez la mise hors service des sources.

Touche CD : Lecteur de CD intégré → Lecteur de CD à chargeur → Lecteur de DVD → OFF

Touche AUX : L'appareil extérieur 1 L appareil extérieur 2 AUX OFF

Touche TUNER: Téleviseur Syntoniseur Syntoniseur DAB (Digital Audio Broadcasting) OFF

Opérations de base sur le symtoniseur

La fonction AF (Liste des autres fréquences possibles) peut être mise en service ou hors service. Pour effectuer l'accord, la fonction AF doit normalement être hors service. (Reportez-vous à la page 29.)

Accord manuel et accord automatique

• Vous pouvez désirir la méthode de syntonisation en appuyant plus ou moins longuement sur les touches .

Accord manuel (pas à pas) Pression égale ou inférieure à 0,5 seconde

Accord automatique Pression eigale ou supérieure à 0,5 seconde

Remarque:

• Si vous maintainez la pression d'un doigt sur la touche pendant plus de 0,5 seconde, les stations de radiodiffusion sont sautées. L'accord automatique commence dés que vous cessez d'appuyer sur la touche.
  L'indicateur " " s'éclaire quand vous choisissez une station émettant en stérophonie.

Choix de l'affichage

Chaque pression sur la touche DISPLAY change les indications affichées, dans l'ordre suivant:

Opérations sur la page de réglage du symponiseur

Accès à la page de réglage du symponiseur

1. Ouvrez le couvercle du boîtier de télécommande.

La page de réglage du synthoniseur s'affiche.

1. Choisissez la fonction en appuyant sur une des touches FUNCTION 1 à 6.

■Page de réglage du symtoniseur

Abandon de la page de réglage du symponiseur

• Pour revenir à la page du symponiseur, fermez le couvercle du boîtier de télécommande.

Utilisation de chaque fonction

Grçé à cette fonction (BSM - mémoire des mêtres stations), les fréquences des stations les plus puissantes sont mises en mémoire automatiquement.

• Appuyez sur la touche FUNCTION 1 pendant deux secondes sur la page de réglage du symponiseur pourmettre en service la mémoire desmeilleures stations (BSM).

Les fréquences des stations captées les plus puissantes sont mises en mémoire, par ordre de puissance, grâce aux touches FUNCTION 1 à 6.

• Pour abandon l'opération, appuyez une nouvelle fois sur la touche FUNCTION 1 tandis que l'opération est en cours.

Accord automatique sur les seules stations puissantes

Quand le mode local est en service (l'indication "LOC.S" s'affiche), vous ne pouvez accorder le symponiseur que sur les stations qui fournissant un signal puissant.

• Appuyez sur la touche FUNCTION 2 sur la page de réglage du symponiseur pourmettre en service la sensibilité locale.

La sensibilité pour la recherche des stations locales change comme suit:

FM :LOC 1 LOC2 LOC3 LOC4 LOC OFF

• Le réglage LOC 4 permet la réception des seules stations très puissantes; les autres réglages autorisent, dans l'ordre décroissant, la réception de stations de moins en moins puissantes.

Affichage de la page d'accord de préselection

• Appuyez sur la touche SHIFT sur la page de réglage du symponiseur.

La page d'accord de préselection s'affiche et la préselection des fréquences devient possible.

• Appuyez une nouvelle fois sur la touche SHIFT pour rétabrir la page de réglage du symponiseur.

Mise en mémoire des fréquences

Voupeus utilise les touches FUNCTION 1 a 6 pour metre en memoire les fréquences des stations qu'il est ensuite aidé de rappeler.

■Mise en mémoire des fréquences des stations

Appuyez sur une des touches FUNCTION 1 à 6 pendant deux secondes sur la page de réglage du symponiseur pourmettre en mémoire la fréquence d'une station.

■Rappel des fréquences des stations

Appuyez sur la touche FUNCTION 1 à 6 sur la page de réglage du symtoniseur pour rappeler la fréquence d'une station mise en mémoire.

Remarque:

• La mémoire peut contérer 18 féquences de station FM (6 féquences pour la gamme FM-1, 6 pour la gamme FM-2 et 6 pour la gamme FM-3) et 6 féquences de station MW/LW (PO/GO).

Qu'est-ce que le RDS?

RDS (Radio Data System) est un système assurant l'émission de données conjointement à un programme de radio diffusé en modulation de fréquence (FM). L'affichage de ces données, qui sont inaudibles, fournit diverses informations à l'utilisateur et lui permet de tirer le meilleur parti du récepteur; elles couvrent des domaines variés tels que le nom de la station captée et le type d'émission habituèlement diffusée, ou facilitent l'accord sur une station (accord automatique, mise en attente du récepteur sur une station diffusant du bulletin d'informations routières, etc.).

Remarque:

• Toutes les stations de radiodiffusion ne fournissent pas les services attachés au système RDS.
• Certains fonctions RDS telles que AF (Alternative Frequencies search) ou TA (Traffic Announcement standby) ne peuvent etre actives que si le recepteur est accorded sur une station RDS.

Fonction AF (Autres fréquences possibles)

La fonction AF (Alternative Frequencies search) permit de commander la recherche des autres fréquences utilisées par les stations d'un réseau pour diffuser la même émission que l'émission captée. Dès que la réception se dégrade, ou encore dés que la réception d'une autre fréquence pourrait un meilleur signal, cette fonction provoque l'accord du symponiseur sur cette fréquence.

Remarque:

• Si la fonction AF est en service, l'indicateur "AF" est alors éclairé et l'accord automatique ou la mise en mémoire des favorables stations (BSM) ne concernnet que les seules stations RDS.
• Si vous utilisez une préselection, le symponiseur peut remplacer la fréquence en mémoire par une autre fréquence prise sur la liste des autres fréquences possibles (liste AF). (Cette possibilité n'existe que si vous utilisez les préselections effectuees sur les bandes FM-1 et FM-2.) Aucun numéro de préselection ne s'affiche si les données émises par la station reçue différent de celles de la station d'origine.
• Pendant la consultation de la liste des autres fréquences possibles, lessons peuvent être interrompus par la réception d'une autre émission.
• Si le syntoniseur est accordé sur une station qui n'est pas RDS, l'indicateur "AF" clignote.
• La fonction AF peut être mise en service, ou hors service, indépendamment pour chaque gamme.

Mise en service, ou hors service, de la fonction AF

Par défaut, la fonction AF est en service.

• Appuyez sur la touche FUNCTION 3 sur la page de réglage du symponiseur pourmettre en service, ou hors service, la fonction AF.

Tuner FM 1 12:25 87.50MHz		←BSM	LOC OFF
		DF OFF	PTY
		REG ON	TEXT

Fonction de recherche PI

Le syntoniseur tente de découvertir une autre fréquence sur laquelle est émise la même émission. L'indication "PI Seek" s'affiche et le son est interrompu. En fin de recherche, le son est rétabli même si le syntoniseur n'a pas été en mesure de détecter la même émission ou une émission du même type et, en ce cas, s'est à nouveau accordé sur la fréquence d'origine.

Recherche PI

Si le récepteur ne peut pas détecter, au sein de la liste des autres fréquences possibles, une autre féquence sur laquelle est diffusée la même émission, ou encore si le signal radio est trop faible pour que la réception soit de bonne qualité, la recherche PI devient automatique.

Recherche automatique PI (fréquences en mémoire)

Si les fréquences mises en mémoire ne sont pas utilisables, par exemple, parce que vous étés très éloigné des émetteurs, vous pouvez decide que le symponisseur pourrait à une recherche PI pendant le rappel d'une préselection.

Par défaut, la recherche PI automatique n'est pas en service.

Remarque:

• Pour de plus amples détails sur la manière de prendre en service, ou hors service, la recherche automatique PI, reportez-vous au paragraphe "Mise en œuvre de l'environnement d'utilisation".

Fonction PTY

La recherche PTY consiste à détecter une station qui émet un code PTY donné (les types d'émission sont News&Inf, Popular, Classics, Others). Elle assure également l'accord automatique sur les stations diffusant un message de détresse (PTY alarm).

Remarque:

• Il est inutile d'effectuer de nouveau des réglages de recherche PTY si ces réglages ont déjà été réalisés par ailleurs. Àpres avoir adopté le mode de réglage de recherche PTY (opération 1), effectuez simplement la recherche PTY (opération 3).

Recherche PTY

1. Appuyez sur la touche FUNCTION 4 sur la page de réglage du symponiseur pour afficher la page de réglage de la recherche PTY.

2. Au moyen des touches / , raisonsez un code PTY parmi les codes proposés.

3. Appuyez sur la touche ▲pour lancer la recherche PTY.

Le symtoniseur recherche les stations qui diffusent le code PTY précisé.

Pour abandonner la recherche PTY, appuyez sur la touche

Remarque:

• La nature de l'émission reçue peut différer de cette à laquelle vous vous attendiez compte tenu du code PTY choisi.
• Si aucune station ne diffuse une émission dont la nature est du type choisi, l'indication "NOT FOUND" s'affiche pendant 2 secondes puis le symponisseur s'accorde sur la fréquence d'origine.

Définition de l'interruption possible par un flash d'informations

Vous pouvez decide que la réception du code PTY correspondant à un flash d'informations, donnera lieu, ou non, à une interruption. Lorsque le flash d'informations est terminé, la réception de l'émission précédemment écoutee reprend.

• Precisez s'il doit y avoir interruption ou non.

Appuyez pendant 2 seconds

Remarque:

• Si la dette "N" de l'indicateur "NEWS" est affichée, cela indique que vous avez mis en service l'interruption (ON).
  Si " est affiché du cote gauche de l'indicateur, cela indique qu'un flash d'informations est reçu.

Alarme PTY

Parmi les codes PTY, il en existe un pour informer les auditeurs d'une catastrophe naturelle. Lorsque le symponiseur recoit ce code, l'indication "ALARM" s'affiche, le niveau d'écoute est réglé à la valeur prévue pour le bulletin d'informations routières (fonction TA). Lorsque la station cesse d'émettre le code d'alarme PTY, l'appareil désits à nouveau la source utilisée précédemment.

Abandon de la réception d'un bulletin d'informations

• Appuyez sur la touche TA pendant la réception d'un bulletin d'informations pour abandonner cette réception et revenir à la source précédemment écoutee.

Listed codes PTY

Large Étroite Description
News&Inf News Courts bulletins d'informations.
	Affairs Emissions à thème.
	Info Informations générales et consels.
	Sport Emissions couvrant tous les aspects du sport.
	Weather Bulletins météorologiques.
	Finance Cours de la bourse, etc.
Popular Pop Mus Musique populaire.
	Rock Mus Musique contemporaine.
	Easy Mus Musique légère.
	Oth Mus Autres genres musicaux n'appartenant pas aux catégories ci-dessus.
	Jazz Musique de jazz et musique voisine.
	Country Musique Country et musique voisine.
	Nat Mus Musique nationale et musique voisine.
	Oldies Musique du bon vieux temps.
	Folk Mus Musique folklorique et musique voisine.
Classics	L. Class Musique classique d'abord aisé.
	Classic Interprétable d'oeuvres majores.
Others Educate	Emissions ayant une vocation educatorve.
	Drama Pièces radiophoniques.
	Culture Emissions culturelles couvrant tous les aspects nationaux ou régionaux.
	Science Emissions à vocation scientifique et technologique.
	Varied Emissions de variété.
	Children Emissions destinées aux enfants.
	Social Emissions à vocation sociale.
	Religion Emissions et services religieux.
	Phone In Programmes à ligne ouverte.
	Touring Emissions orientées vers les voyages; aucun bulletin d'informations routières.
	Leisure Emissions traitant des passée-tempes et des activités récréatives.
	Document Emissions à caractètre documentaire.

Fonction d'attente de diffusion du bulletin d'informations routières

La fonction TA (Attente de bulletin d'informations routières) vous permet d'entendre tout bulletin d'informations routières diffusé par la station qu'elle que soit la source. La fonction TA peut être mise en service après accord sur une station TP (une station qui diffuse du bulletin d'informations routières) ou une station etendue aux autres reseaux TP (une station dont les informations renvoie aux stations TP).

Mise en service, ou hors service, de la fonction TA

1. Accordez le symponiseur sur une station TP ou etendue aux autres réseaux TP.

L'indicateur TP "TRAFFIC" s'allume quand le symponiseur est sur une station TP ou une station etendue aux autres reseaux TP.

2. Mettez en service la fonction TA.

L'indicateur "▶TRAFFIC" s'éclaire, signalant ainsi que le symponiseur est en attente de bulletin d'informations routières.

Remarque:

• Si vous mettez en service la fonction TA (Attente de bulletin d'informations routières) lorsque vous effectuez l'accord sur une station autre que TP ou etendue aux autres reseaux TP, seul l'indicateur "T" dans "TRAFFIC" s'affiche.

Pourmettre hors service la fonction TA,repetezla même opération alors que vous n'etes pas à l'ecoute d'un bulletin d'informations routieres.

Remarque:

• A la fin d'un bulletin d'informations routières, le système可以选择 à nouveau la source écoutee avant la diffusion du bulletin.
• La fonction TA peut être mise en service pendant l'usage d'une source autre que le syntoniseur si ce dernier était précédement accordé sur une fréquence de la gamme FM; cela n'est pas possible si le syntoniseur était accordé sur une fréquence de la gamme MW/LW (PO/GO).
• Si le syntoniseur était accordé sur une fréquence de la gamme FM, la mise en service de la fonction TA vous permet d'utiliser d'autres fonctions d'accord tout en écouteant une source autre que le syntoniseur.
• Lorsque l'indicateur "▶TRAFFIC" ou "T" est éclairé, l'accord automatique ne concerne que les stations TP ou étendues aux autres réseaux TP.
• Lorsque l'indicateur "▶TRAFFIC" ou "T" est éclairé, la mise en mémoire des mêtres stations ne concerne que les stations TP ou étendues aux autres réseaux TP.

Abandon d'un bulletin d'informations routières

• Pendant la réception d'un bulletin d'informations routières, appuyez sur la touche TA pour abandonner cette réception et revenir à la source d'origine.

La réception du bulletin est abandonnée mais le symponisseur demeure en mode TA aussi longtemps que vous n'appuyez pas à nouveau sur la touche TA.

Réglage du niveau d'écoute TA

Dès que commence un bulletin d'informations routières, le niveau d'écoute prend une valeur définitie précédemment qui vous permet d'entendre aisément ce bulletin.

• Reglez le niveau d'écoute au cours de la réception d'un bulletin d'informations routières.

Le réglage effectué est mis en mémoire et utilise lors de la réception du autre bulletin.

Fonction d'alarme TP

Environ 30 secondes après que l'indicateur “▶TRAFFIC” est remplaced par “T” en raison de la faible amplitude du signal, un bip de 5 secondes se fait entendre pour vous rappeler deCHOISIR une autre station TP ou etendue aux autres reseaux TP.

• Si vous écoutez la radio,CHOisissez une autre station TP, ou etendue aux autres réseaux TP.

Si vous écoutez une source autre que le symponisseur, le symponisseur recherche automatiquement la station TP produit le signal le plus puissant dans la zone considérée; cela se produit dans les 10 (ou 30)^* secondes qui suivent le passage de TRAFFIC' a "T".

• Temps requis avant le début de la recherche.

Avec la fonction TA 10 secondes

Avec les fonctions TA et AF 30 secondes

Fonction régionales

Lorsque l'accord du syntoniseur est obtenu grâce à la fonction AF, la fonction de diffusion régionale limite les fréquences possibles à celles des stations émettant un programme régional.

Remarque:

• La programmation régionale et les reseaux régionaux dépendent de chaque pays (ils peuvent varier en fonction de l'heure, du département ou de la zone couverte).
• Le numero de préselection n'est pas affiché dans la mesure où le symponisseur recoit une station régionale autre que cette dont la fréquence a été mise en mémoire.

Mise en service de la fonction région

La fonction région peut être mise en service indépendamment pour chaque gamme FM.

• Appuyez sur la touche FUNCTION 5 sur la page de réglage du symponiseur pourmettre en service, ou hors service, la fonction région.

Messages Textuels

Ce symponiseur est en mesure d'afficher les informations textuelles transmises par la station RDS telles que le nom de la chanson diffusées et celui de son auteur.

Remarque:

• Pendant la réception d'un message textuel, l'indicateur "RT" s'allume.
• Le symponiseur sauvegarde automatiquement les trois derniers messages textuels reçus; le plus anciens de ces messages est effacéès qu'un nouveau message est recu.
• Vous pouvez attribuer aux touches FUNCTION 1 à 6 les informations textuelles de six messages.

Affichage d'un message en clair

1. Appuyez sur la touche FUNCTION 6 sur la page de réglage du symtoniseur pour afficher un message textuel diffusé par radio.

Remarque:

• Si,aucun message n'est reçu,l'indication "NO TEXT"s'affiche.

• Au moyen des touches / rappelez les trois derniers messages textuels diffusés par radio que contient la mémoire du symponiseur.

Chaque pression sur cette touche provoque l'affichage d'un autre message.

• Pour revenir à la page de réglage du symponisseur, appuyez sur la touche RETURN.

Remarque:

• Si aucun message n'a été mis en mémoire, cette touche est sans effet.

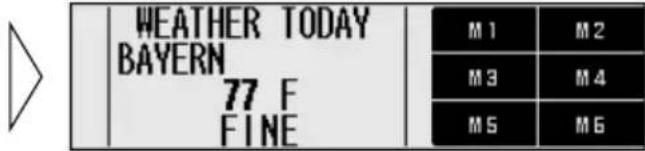

Mise en mémoire d'un message textuel

1. Procedeaux opérations 1 et 2 du paragraphe "Affichage d'un message en clair"puischoisissezle messagequeyoudsesirezplacere n'memoire.

2. Appuyez, pendant au moins deux secondes, sur une des touches FUNCTION 1 à 6 pourmettre en mémoire un message textuel diffusé par radio (par exemple, appuyez sur la touche FUNCTION 4 pendant deux secondes).

Rappel d'un message en mémoire

1. Affichez la page de message textuel diffusé par radio.

2. Appuyez sur une des touches FUNCTION 1 à 6 pour rappeler un message textuel diffusé par radio (par exemple, appuyez sur la touche FUNCTION 4).

Opérations de base sur le lecteur de CD intégré

Ejection

Appuyez une fois sur la touche EJECT/OPEN pour ouvrir le panneau avant et ejecter le disque.

Dans le cas de l'ouverture du panneau avant, vous pouvez juste éjecter un CD.

Remarque:

• Il n'est pas nécessaire de retarder le disque pourmettrele lecteurde CD en service, ou hors service. (Reportez-vous a la page 23.)
• Ne conservez pas le disque partiellement introduit dans le lecteur (apres son ejection) car il pourrait etre endommagé.
• Si les opérations de chargement et d'éjection du CD ne fonctionnent pas convenablement, maintenez la pression d'un doigt sur la touche EJECT/OPEN tandis que la face avant est ouverte.

Numero de plageusicale
Indicateur de temps de lecture

Choix de l'affichage (uniquement pour les CD TEXT)

Chaque pression sur la touche DISPLAY change les indications affichées, dans l'ordre suivant:

Durée de lecture Titre du disque

Durée de lecture Nom de l'interprête du disque

Durée de lecture
Titre de la plage
musicale

Durée de lecture Nom de l'interprête de la plage musicale

Appuyez, pendant au moins 2 secondes, sur la touche DISPLAY pour faire défiler le texte lorsqu'il comporte plus de 20 lettres.

Remarque:

• Un CD TEXT est un disque compact quiporte en outre des informations alphanumerices telles que le titre du disque, le nom de l'artiste et le titre de chaque plageusicale.
• Si certaines informations ne sont pas gravées sur le disque CD TEXT, “No ~” (par exemple “No Title”) s'affiche.

- Recherche d'une plage musicale et déplacement rapide du capteur

• Vous pouvez désirir de rechercher une plageusicale ou de déplacer rapidement le capteur, en appuyant plus ou moins longuement sur les touches .

Recherche d'une plage musicale 0,5 seconde ou moins

Déplacement rapide du capteur Pression continue

Fente pour le CD

Après avoir introduit un CD, la face avant se ferme automatiquement.

Le lecteur de CD intégré accepte un seul disque (12 cm ou 8 cm). N'utilisez aucun adaptateur pour la lecture d'un disque de 8 cm.

Remarque:

• Si vous ne parvenez pas à introduire complètement le disque, ou encore si la lecture est impossible, assurez-vous que la face gravée est bien tournée vers le bas, appuyez sur la touche EJECT/OPEN et contrôlez l'état du disque avant de le reintroduire.
• Si le lecteur de CD intégré ne peut pas fonctionner normalement, un message d'erreur (par exemple "ERROR-14") s'affiche. Reportez-vous alors à la page 79, "Messages d'erreur fournis par le lecteur de CD".
• N'introduisez:aucun object autre qu'un CD dans la fente pour le CD.

Ouverture

Appuyez, pendant au moins 2 secondes, sur la touche

EJECT/OPEN pour ouvrir la face avant sans éjecter le CD.

Si vous avez ouvert le panneau avant, vous pouvez le refermer.

AVERTISSEMENT:

• Veillez à ce que le panneau avant ne soit pas laïssé ouvert. Dans le cas contraire, une blessure serait à craindre en cas d'accident.

Opérations sur la page de réglage du lecteur de CD intégré

Accès à la page de réglage du lecteur de CD intégré

1. Ouvrez le couvercle du boîtier de télécommande.

La page de réglage du lecteur de CD intégré s'affiche.

1. Choisissez la fonction en appuyant sur une des touches FUNCTION 1, 2, 3, 4 et 6.

Page de réglage du lecteur de CD intégré

Abandon de la page de réglage du lecteur de CD intégré

• Pour revenir à la page du lecteur de CD intégré, fermez le couvercle du boîtier de télécommande.

Utilisation de chaque fonction

Répetition de la lecture

Dans le cas present, la répétition de la lecture concerne une seule plage musicale.

Appuyez sur la touche FUNCTION 1 sur la page de réglage du lecteur de CD intégré pourmettre en service,ou hors service,la répétition de la lecture.

Remarque:

• Si vous recherchez une plage musicale ou si vous commandez le déplacement rapide du capteur, la répetition de la lecture est abandonnée.

Lecture au hasard

Les plages musicales du disque sont lues au hasard, ce qui apporte quelque variété.

Appuyez sur la touche FUNCTION 2 sur la page de réglage du lecteur de CD intégré pourmettre en service,ou hors service,la lecture au hasard.

Examen rapide du disque

Pendant l'examen rapide du disque, les 10 premières secondes de chaque plage musicale sont lues successivement.

1. Appuyez sur la touche FUNCTION 3 sur la page de réglage du lecteur de CD intégré pourmettre en service l'examen rapide du disque.

2. Lorsque se présente la plage musicale que vous désirez, abandonnez du l'examen rapide du disque en appuyant sur la touche FUNCTION 3.

Remarque:

L'examen rapide du disque est automatiquement abandonné lorsqu'toutes les plages musicales ont été passées en revue.

Pause

Pause permit d'arreter momentanement la lecture d'une plage musicale.

Appuyez sur la touche FUNCTION 4 sur la page de réglage du lecteur de CD intégré pourmettre en service,ou hors service,la pause de la lecture.

Changement de mode d'affichage

Appuyez sur la touche FUNCTION 6 sur la page de réglage du lecteur de CD intégré pour changer le mode d'affichage comme suit:

Affichage normal Affichage simplifie

Frappe du titre d'un disque

Le lecteur de CD intégré possède une mémoire pour la frappe de 48 titres de disques. (Reportez-vous au paragraphe “Frappe du titre d'un disque”, page 50, de la section “Utilisation du lecteur de CD à chargeur”).

Remarque:

• Àprous avoir entree les titres de 48 disques,les données d'un nouveau disque écraseront le plus ancien titre.
• Si un lecteur de CD à chargeur est relié à l'appareil, vous pouvez alors titrer 100 disques.
• Vous ne pouvez pas adopter ce mode lors de la lecture d'un CD TEXT sur cet apparéil.

Opérations de base sur les lecteurs de CD à chargeur

Cet apparéil peut commander le fonctionnement d'un lecteur de CD à chargeur (vendu séparation).

Recherche d'une plage musicale et déplacement rapide du capteur

• Vous pouvez désigner de rechercher une plage musicale ou déplacer rapidement le capteur, en appuyant plus ou moins longuement sur les touches .

Recherche d'une plageusicale 0,5 seconde ou moins

Déplacement rapide du capteur Pression continue

Choix de l'affichage (Pendant la lecture d'un disque CD TEXT au moyen d'un lecteur de CD à chargeur compatible CD TEXT)

Chaque pression sur la touche DISPLAY change les indications affichées, dans 1'ordre suivant:

Durée de lecture Titre du disque

Durée de lecture Nom de l'interprête du disque

Durée de lecture
Titre de la plage
musicale

Durée de lecture Nom de l'interprête de la plage musicale

Appuyez, pendant au moins 2 secondes, sur la touche DISPLAY pour faire défiler le texte lorsqu'il comporte plus de 20 lettres.

Remarque:

• Un CD TEXT est un disque compact quiporte en outre des informations alphanumerices telles que le titre du disque, le nom de l'artiste et le titre de chaque plageusicale.
• Si certaines informations ne sont pas graves sur le disque CD TEXT, "No ~" (par exemple "No Title") s'affiche.

Opérations sur la page de réglage du lecteur de CD à chargeur

Accès à la page de réglage du lecteur de CD à chargeur

1. Ouvrez le couvercle du boîtier de télécommande.

La page de réglage du lecteur de CD à chargeur s'affiche.

1. Choisissez la fonction en appuyant sur une des touches FUNCTION 1 à 6.

Page de réglage du lecteur de CD à chargeur

Abandon de la page de réglage du lecteur de CD à chargeur

• Pour revenir à la page du lecteur de CD à chargeur, fermez le couvercle du boîtier de télécommande.

Utilisation de chaque fonction

Répetition de la lecture

Il y a trois champs de lecture repétée: répétition d'une plage musicale, répétition d'un disque et répétition des disques d'un chargeur. Le mode par défaut est la répétition des disques d'un chargeur.

Appuyez sur la touche FUNCTION 1 sur la page de réglage du lecteur de CD à chargeur pour changer l'étendue de la répétition.

MAGA REPEAT D.REPEAT

Mode de lecture

Indication affichée Possibilité de lecture

MAGA Répétition des disques d'un chargeur

REPEAT Répétition d'une plageusicale

D.REPEAT Répétition d'un disque

Remarque:

• Si vous choisissez un autre disque pendant la lecture repétée, le champ de la lecture repétée change sur le lecteur de CD à chargeur.
• Si vous réaliserez une recherche de plage musicale ou un déplacement rapide du capteur pendant la répetition d'une seule plage, la plage de la lecture repétée change sur le disque entier.

Lecture au hasard

Les plages musicales du disque sont lues au hasard, à l'intérieur du champ de la lecture repétée, comme l'explique "Répétition de la lecture" à la page 47.

• Appuyez sur la touche FUNCTION 2 sur la page de réglage du lecteur de CD à chargeur pourmettre en service, ou hors service, la lecture au hasard.

Après avoir choisi le champ de la lecture répetée parmi ceux mentionnés à la page 47 “Répetition de la lecture”, mettez en service la fonction de lecture au hasard du lecteur de CD à chargeur.

Multi-GO DISC01 TRACK01 TIME 00'37"

P.MODE MAGA	RANDOM ON
SCON OFF	POUSE OFF
D.LIST	D.MODE

Remarque:

• La répétition d'une plage musicale change à la répétition d'un disque quand vous mettez la lecture au hasard en service.

Examen rapide des disques

Avec la répetition d'un disque, le lecteur ne s'intéresse qu'aux 10 premières secondes de chaque plage musicale d'un disque. Avec la répetition des disques d'un chargeur, le lecteur s'intéresse aux 10 premières secondes de la première plage musicale de chaque disque.

1. Appuyez sur la touche FUNCTION 3 sur la page de réglage du lecteur de CD à chargeur pourmettre en service l'examen rapide du disque.

Après avoir choisi le champ de la lecture repétée parmi leurs mentionnés à la page 47 "Répetition de la lecture", mettez en service la fonction de examen rapide des disques du lecteur de CD à chargeur.

1. Lorsque se présente la plage musicale (ou le disque) que vous désirez, abandonnez du l'examen rapide du disque en appuyant sur la touche FUNCTION 3.

Multi-GO DISC01 TRCK05 12:06 TIME00'37"

P.MODE MAGR	RANDOM OFF
SCON DN	POUSE OFF
D.LIST	O MODE

Indication affichée Possibilité de lecture

T. Scan Repétition d'un disque
D. Scan Repétition des disques d'un chargeur

Remarque:

L'examen rapide du disque est automatiquement abandonné lorsqu'toutes les plages musicales ont été passées en revue.
- La répétition d'une plage musicale change à la répétition d'un disque quand vous mettez la lecture d'examen rapide du disque.

Pause

Pause permet d'arrêter momentanément la lecture d'une plage musicale.

• Appuyez sur la touche FUNCTION 4 sur la page de réglage du lecteur de CD à chargeur pourmettre en service, ou hors service, la pause de la lecture.

Multi-DD DISC01 TRCKX01 PAUSE 12:06	P_MODE MAGA	RANDOM OFF
	SCAN OFF	PAUSE ON
	D.LIST	D_MODE

Changement de mode d'affichage

• Appuyez sur la touche FUNCTION 6 sur la page de réglage du lecteur de CD à chargeur pour changer le mode d'affichage comme suit:

Affichage normal Affichage simplifie

Multi-CD DISC 01 TRACK 01

Recherche d'un disque par son numero

Vous pouvezCHOIsir un disque directement grace aux touches FUNCTION 1 a 6.Appuyez simplement sur la touche correspondant au disque que vous desirez écouter.

1. Appuyez sur la touche SHIFT sur la page de réglage du lecteur de CD à chargeur.

La page de recherche d'un disque par son numero s'affiche et la selection du disque devient possible.

Multi-GD DISC01 TRACK01 TIME 00' 20"		DISC 1	DISC 2
		DISC 3	DISC 4
		DISC 5	DISC 6

1. Au moyen des touches FUNCTION 1 à 6,CHOISISSEZ le disque que vous désirez écouter.

2. Si le lecteur de CD est un modele à chargeur 12 disques et si vous souhaitez désirir un disque dont le numero est compris entre 7 et 12, appuyez une nouvelle fois sur la touche SHIFT tandis que la page de recherche de disque par son numero est affichée.

Titre d'un disque

Frappe du titre d'un disque

Vous ave la possibilité de taper 100 titres de 20 caractères. Cette disposition vous permet ensuite de localiser aisément le disque que vous désirez écouter.

Remarque:

• Selon le lecteur de CD à chargeur associé, vous pouvez taper un titre compensant 10 lettres.

1. Commandez la lecture du disque à titrer.

2. Appuyez sur la touche SHIFT pendant deux secondes sur la page de réglage du lecteur de CD à chargeur.

La page de frappe de titre s'affiche.

Remarque:

• Si vous appuyez, pendant au moins deux secondes, sur la touche SHIFT tandis que la page de recherche de disque par son numero, ou la page de liste de titre de disque, est affichee, la page de frappe de titre de disque s'affiche.
• Si vous écoutez un CD TEXT sur un lecteur de CD à chargeur compatible CD TEXT, vous ne pouvez pas faire usage de ce mode.
• Un CD TEXT est un disque compact quiporte en outre des informations alphanumerices telles que le titre du disque, le nom de l'artiste et le titre de chaque plageusicale.

3. Choisissez le type de caractères au moyen de la touche FUNCTION 1.

Chaque pression sur la touche FUNCTION 1 provoque le changement du type de caractères, comme suit: Alphabet en majuscules (Capital Letter), Chiffres et symboles Alphabet en minuscules (Small Letter) Lettres europeennes (European Character) telles que celles qui portent un accent (par exemple, a, a, a, c)

Remarque:

• Vous pouvez désir d'enter des chiffres et des symboles en appuyant sur la touche FUNCTION 2.

4. Choisissez lettres, chiffres ou symboles au moyen des touches / .

Pour taper une espace, passez à la case suivante en appuyant sur la touche

5. Déplacez le curseur vers la gauche ou vers la droite au moyen des touches

1. Lorsque la frappe du titre est terminée, effectuez sa sauvegarde en appuyant sur la touche FUNCTION 5.

Remarque:

• Les titres demeurent en mémoire, même après le retrait des disques; ils sont de nouveau affichés si les disques sont remis en place.

• ÀpRES avoir entré les titres de 100 disques,les données d'un nouveau disque écraseront le plus ancien titre.

• Pour revenir à la page de réglage de lecteur de CD à chargeur, appuyez sur la touche FUNCTION 6.

Choix d'un disque sur la liste des titres

Procedez de la manière indiquée ci-dessous pour écouter un disque d'un lecteur de CD à chargeur dont vous avez tapé le titre, ou un disque CD TEXT sur un lecteur compatible CD TEXT.

1. Appuyez sur la touche

FUNCTION 5 sur la page de réglage du lecteur de CD à chargeur pour afficher la page de liste de titre de disque.

1. Choisissez le disque souhaité avec les touches / .

Sieldom disque n'est introduit dans le chargeur (plateau pour disque),le numero du disque est ignored.

1. Commandez la lecture du disque en appuyant sur la touche .

• Pour revenir à la page de réglage de lecteur de CD à chargeur, appuyez sur la touche RETURN.

Opérations de base sur le lecteur de DVD

Cet apparéil peut commander un lecteur de DVD (vendu séparation).

Recherche de chapitre (plage) et déplacement rapide du capteur dans un sens ou dans l'autre

• Vous pouvezCHOISIR de rechercher une plage musicale ou déplacer rapidement le capteur (plage), en appuyant plus ou moins longuement sur les touches

Recherche d'un chapitre (d'une plage) 0,5 seconde ou mains

Déplacement rapide du capteur dans un Pression continue sens ou dans l'autre

Remarque:

• Lorsque cet appeareil est relié à un lecteur de DVD par le truchement d'un cable à fibres optiques, "DIGITAL" apparait sur l'afficheur.

Opération sur la page de réglage du DVD

Accès à la page de réglage du DVD

1. Ouvrez le couvercle du boîtier de télécommande.

La page de réglage du DVD s'affiche.

1. Choisissez la fonction en appuyant sur une des touches FUNCTION 1, 2, 3, 4 et 6.

Page de réglage du DVD

Abandon de la page de réglage du DVD

• Pour revenir à la page du DVD, fermez le couvercle du boîtier de télécommande.

Utilisation de chaque fonction

Répetition de la lecture

Voussoupiezchoisirlemode de repétitiontel quele chapitre(laplage),let titre ouledisque en cours.

Appuyez sur la touche FUNCTION 1 sur la page de réglage de DVD pour changer l'etendue de la répétition.

Lorsque le lecteur de DVD lit un DVD : DISC CHAPTER TITLE Lorsque le lecteur de DVD lit un CD : DISC REPEAT

DVD

Indication affichée Possibilité de lecture

DISC Répétition d'un disque

CHAPTER Répétition du chapitre

TITLE Répétition du titre

Video CD et CD

Indication affichée Possibilité de lecture

DISC Répétition d'un disque

REPEAT Répétition de la plage

Remarque:

• Si vous choisissez un autre disque pendant la répétition, la répétition concerne alors le disque.
• Si vous recherchez un chapitre (une plage) ou si vous déplacezrapidement le capteur dans un sens ou dans l'autre pendant la répetition d'un titre ou la répetition d'un chapitre, la répetition concerne alors le disque.

Lecture au hasard

Disponible uniquement quand le lecteur de DVD lit un CD.

Les plages musicales du disque sont lues au hasard, ce qui apporte quelque variété.

Appuyez sur la touche FUNCTION 2 sur la page de réglage du DVD pourmettre en service, ou hors service,la lecture au hasard.

Après avoir choisi le champ de la lecture répetée parmi ceux mentionnés à la page 55 “Répetition de la lecture”, mettez en service la fonction de lecture au hasard du lecteur de DVD.

Examen rapide du disque

Disponible uniquement quand le lecteur de DVD lit un CD.

Pendant l'examen rapide du disque, les 10 premières secondes de chaque plage musicale sont lues successivement.

1. Appuyez sur la touche FUNCTION 3 sur la page de réglage du DVD pourmettre en service l'examen rapide du disque.

1. Lorsque se presente la plage musicale que vous désirez écouter, abandonnez l'examen rapide du disque en appuyant sur la touche FUNCTION 3.

Remarque:

L'examen rapide du disque est automatiquement abandonné lorsqu'toutes les plages musicales ont été passées en revue.

Pause

Pause permit d'arrêter momentanément la lecture d'une plage musicale.

• Appuyez sur la touche FUNCTION 4 sur la page de réglage du DVD pourmettre en service,ou hors service,la pause de la lecture.

DVD TITLE 01 CHAPTER 001 PAUSE	DISC REPEAT
		PAUSE ON
		D_MODE

Changement de mode d'affichage

Appuyez sur la touche FUNCTION 6 sur la page de réglage du DVD pour changer le mode d'affichage comme suit:

Affichage normal Affichage simplifié

DISC 02CHAPTER 001

Recherche d'un disque par son numero

Vous pouvezCHOISIR un disque directement grace aux touches FUNCTION 1 a 6.Appuyez simplement sur la touche correspondant au disque que vous désirez écouter.

1. Appuyez sur la touche SHIFT sur la page de réglage du DVD.

La page de recherche d'un disque par son numero s'affiche et la selection du disque devient possible.

DVD TITLE 01 CHAPTER 001 DVD TIME 000' 28" VIDEO 12:23	DISC 1	DISC 2
	DISC 3	DISC 4
	DISC 5	DISC 6

1. Au moyen des touches FUNCTION 1 à 6, désissez le disque que vous désirez écouter.

Frappe du titre d'un disque (EDIT)

Le lecteur de DVD possède une mémoire pour la frappe de 100 titres de CDs. (Reportez-vous au paragraphe “Frappe du titre d'un disque”, page 50, de la section “Utilisation du lecteur de CD à chargeur”).

Remarque:

• ÀpRES avoir entre les titres de 100 disques, les données d'un nouveau disque écraseront le plus ancien titre.
• Vous avez la possibilité de taper des titres de 10 caractères.

Opérations de base sur le symtoniseur DAB

Cet apparéil peut commander un symtonisseur DAB (vendu séparation).

Choix de l'ensemble ou du service

Au moment où vous sélectionnez DAB, une recherche automatique prend place pour détecter la fréquence la plus élevé sur laquelle est diffusée une émission DAB ensemble.

(Le même type de recherche automatique est effectué lorsque vous changez de bande.)

Dés qu'une émission ensemble est reçue, la recherche prend fin.

Choix d'un service donné 0,5 seconde ou moins

Accord sur une fréquence plus élevé 0,5 seconde ou plus* ou plus BASSE (Ensemble)

• En appuyant sur la même touche, vous commandez l'arrêt de la recherche et l'appareil passée en attente de réception de l'émission ensemble.

Choix de l'affichage

Chaque pression sur la touche DISPLAY change les indications affichées, dans l'ordre suivant:

Etiquette de service Etiquette PTY

Etiquette de service Etiquette d'element

Etiquette d'ensemble

Etiquette dynamique Etiquette de

Opération sur la page de réglage du symponiseur DAB

Accès à la page de réglage du symponiseur DAB

1. Ouvrez le couvercle du boîtier de télécommande.

La page de réglage du symponisseur DAB s'affiche.

1. Choisissez la fonction en appuyant sur une des touches FUNCTION 1 à 5.

■Page de réglage du symponisseur DAB

Remarque:

• Quand vous connectez le GEX-P900DAB (II) à cet apparéil, les fonctions utilisables sont différentes. Pour plus d'informations, veuillez vous reporter au mode d'emploi du GEX-P900DAB (II).

Abandon de la page de réglage du symponiseur DAB

• Pour revenir à la page du symponisseur DAB, fermez le couvercle du boîtier de télécommande.

Affichage de la page d'accord de préselection

• Appuyez sur la touche SHIFT sur la page de réglage du symponiseur DAB.

La page d'accord de préselection s'affiche et la préselection des fréquences devient possible.

PCH1

P.CH.3

PCH 2

P.CH.3

P.CH4

P.CH5

P.CH6

• Appuyez une nouvelle fois sur la touche SHIFT pour rétabrir la page de réglage du symponisseur DAB.

Mise en mémoire des fréquences

Voupsousvezutiliserles touchesFUNCTION1à6 pourmettre en mémoireles services qu'il est ensuiteaisede rappeler.

■Mise en mémoire des fréquences des stations

Appuyez sur une des touches FUNCTION 1 à 6 pendant deux secondes sur la page de réglage du symponiseur pourmettre en mémoire les service.

PCH1

P.CH3

PCH 2

P.CH5

P.CH6

■Rappel des fréquences des stations

Appuyez sur la touche FUNCTION 1 à 6 sur la page de réglage du symponiseur pour rappeler les services mis en mémoire.

P.CH1

PCH3

PCH5

P.CH 2

P.CH4

P.CH6

Remarque:

La mémoire peut contenir 18 services.

Fonction de prise en compte d'announce

Meme lorsque vous écoutez une émission autre que DAB, vous pouze, grâce à la fonction d'announce, prendre connaissance de toute année. Lorsque l'annonce est terminée, l'appareil revient à la source d'origine dont le signal a été interrompu par l'announce. Lorsque vous écoutez une émission DAB, vous pouze decide qu'elle soit, ou non, le cas échéant, interrompue par une année; si l'annonce concerne une matière d'urgence, l'interruption est automatique. Les différentes announces sont:

Announce qui donne toujours lieu à interruption:

• Urgence (Alarm)

Announces qui dépendent de la touche TA:

• Bulletin d'informations routières - Bulletin d'informations sur les transports (indicateur "TRAFFIC") (indicateur "TRAFFIC")

Announces qui dépendent de la page de réglage du symponisseur DAB:

• Bulletin d'informations (News) - Bulletin météo (Weather)
• Avertissement/Service (Warning) - Annonce d'événement (Event)
• Evénement spécifique (Special Event) • Bulletin financier (Finance)
• Sports (Sports) · Informations (Informations)

■Announces qui dépendent de la touche TA

• Appuyez sur la touche TA du boîtier de télécommande pourmettre en service, ou hors service, la réception des bulletinsd'informations routières ou la réception des bulletinsd'informations sur les transports.

Chaque pression sur la touche TA, provoque l'acceptation ou non de l'announce.

Remarque:

• Lorsque vous choisissez l'élément de service auquel appartiennent le bulletin d'informations routières et le bulletin d'informations sur les transports, l'indicateur “ TRAFFIC” s'écaille.
• Si l'objet de service n'est capable de la réception ni du bulletin d'informations routières ni du bulletin d'informations sur les transports, seul indicateur "T" dans "TRAFFIC" est éclairé.

• Lorsque vous étés à l'écoute d'une émission FM, la mise en service, ou hors service, de la fonction RDS TA, provoque simultanément la mise en service, ou hors service des fonctions relatives au bulletin d'informations routières et au bulletin d'informations sur les transports.

• Pour arrêté l'écoute en cours d'un bulletin d'informations routières ou d'un bulletin d'informations sur les transports et revenir à la source d'origine, appuyez sur la touche TA tandis que l'un de ces bulletins est diffusé.

Remarque:

• Vous pouvez aussi passer d'uneannounce à l'autre, dans l'ordre. (Reportez-vous à la page 64, "Passage d'uneannounce à une autre").

■Fonction d'alarme TP

Lorsque les conditions suivantes survennent, l'indicateur “ TRAFFIC” est remplaced par “T” et 30 secondes plus tard, l'alarme TP retentit pendant 10 secondes, vous rappelant de cette manière que vous doivent désirier un élément de service capable de la réception de bulletin d'informations routières ou de bulletin d'informations sur les transports.

• Si l'acceptation du bulletin d'informations routières et du bulletin d'informations sur les transports est en service.
• Si la fonction de suivi de service est en service.
• Si cet apparéil (pendant la réception d'une émission DAB) ne peut pas receivevoir dans de bonnes conditions, un élément de service capable de la réception de bulletin d'informations routières ou de bulletin d'informations sur les transports.

• Si le RDS de cet apparéil ne peut pas receivevoir l'émission d'une station TP ou étendue aux autres réseaux TP.

• Si vous écoutez une émission DAB et si vous entendez l'alarme TP, vous doivent faire à nouveau l'accord sur un service qui prend en compte le bulletin d'informations routières et le bulletin d'informations sur les transports pour que ces informations soient à nouveau disponibles en réception.

Si vous écoutez une autre source, 30 secondes après que l'indicateur “▶TRAFFIC” soit replacé par “T”, commence la recherche automatique d'un élément de service qui, dans la région, est capable de la réception de bulletin d'informations routières ou de bulletin d'informations sur les transports.

■Opérations sur les announces grâce à la page de réglage du symponisseur DAB

1. Appuyez sur la touche FUNCTION 1 sur la page de réglage du symponisseur DAB pour afficher la page de réglage de support d'announce.

2. Choisissez l'announce au moyen des touches FUNCTION 1 à 3.

Touche FUNCTION 1: "NEWS" (Bulletin d'informations) Marche/Arrêt Touche FUNCTION 2: "WEATHER" (Bulletin météo) Marche/Arrêt Touche FUNCTION 3: "ANNOUNCE" (Annonce) Marche/Arrêt

Remarque:

• Si "NEWS", "WEATHER" ou "ANNUCE" sont affichés, cela signifie que l'announce est fourni par l'objet de service actuel.
• Si la première lecture de chaque indicateur d'annonce est éclairée, cela signifie que vous avez choisi l'annonce (par exemple, "N" pour "NEWS").
• Si “ ” est affiché à gauche de l'indicateur, cela signifie que l'annonce correspondante à l'announce que vous avez sélectionné est bien pris en compte par l'élement de service actuel.

• Si "ANNOUNCE" est en service (ON), "Avertissement/Service", "Annonce d' événement", "Evénement spécial", "Bulletin financier", "Sports" et "Informations" sont également en service (ON).

• Pour revenir à la page de réglage du symponisseur DAB, appuyez sur la touche RETURN.

Passaged'uneannounce aune autre

Si plusieursannonces peuvent interrompre ce que vous écoutez, et si ce que vous écoutez est une announce, vous pouze passer d'uneannounce à l'autre.

- Pour passer à l'announce suivante.

Chaque pression change d'announce ...

Chaque pression sur la touche SOURCE permet de passer à l'announce suivante. Lorsque vous avez ainsi passé en revue toutes les announcements, vous revenez à la première.

Fonction d'objet de service

Si le service reçu à un moment donné dispose d'un élément secondaire de service (l'indicateur "EXTRA" est éclairé), le passage à un autre élément de service est possible.

Appuyez sur la touche FUNCTION 2 sur la page de réglage du symponiseur DAB pour afficher l'élément de service.

Fonction d'etiquette dynamique

L'étiquette dynamique est une information textuelle relative à l'élement de service que vous étés en train d'écouter. Vous avez la possibilité de faire défiler cette information.

Remarque:

L'indicateur "TEXT" s'éclaire lors de la réception d'une étiquette dynamique.
- Le symponiseur ménorise automatiquement les trois dernières etiquettes dynamiques reçues, remplaçant le texte de la réception la plus ancienne par le texte le plus récent reçu.
- Vous pouvez utiliser les touches FUNCTION 1 à 6 pour memoriser les transmissions d'étiquette dynamique.

■Affichage des étiquettes dynamiques

1. Appuyez sur la touche FUNCTION 3 sur la page de réglage du syntoniseur DAB pour afficher la page de l'étiquette dynamique.

Remarque:

• Si aucune étiquette dynamique n'est reçue, l'indication "NO TEXT" s'affiche.

• Au moyen des touches / rappelez les trois dernières étiquettes diffusées par radio que contient la mémoire du symponiseur.

Une pression sur la touche change l'affichage des données des quatre étiquettes dynamiques.

Remarque:

• Si aucune étiquette dynamique n'est en mémoire, cette touche est sans effet.

3. Faites defiler l'étiquette dynamique à l'aide de la touche .

Remarque:

• Avant de consulter une étiquette dynamique, prenez soin de garer le vehicule.
• Si vous appuyez sur la touche ▲ tandis que l'information défile, vous revenez à la première ligne.
• Si vous choisissez à nouveau d'afficher l'étiquette dynamique après son abandon, l'information peut être la première disponible.
• Vous pouvez également afficher l'étiquette dynamique en appuyant sur la touche DISPLAY. En ce cas, l'en-tête des données affichées est toujours mise à jour. Pour de plus amples détails concernant cette question, reportez-vous à la page 58, "Choix de l'affichage".

■Mise en mémoire de l'étiquette dynamique

1. Procedez aux opérations 1 et 2 de "Affichage des étiquettes dynamiques" puis désissez l'étiquette dynamique que vous désirezmettre en mémoire.

2. Appuyez, pendant au moins deux secondes, sur une des touches FUNCTION 1 à 6 pourmettre en mémoire une étiquette dynamique (par exemple, appuyez sur la touche FUNCTION 4 pendant deux secondes).

PREMIER RADIO NOW ON AIR SONG IS LosAngels	M 1	M 2
	M 3	M 4
	M 5	M 6

■Rappel d'une étiquette dynamique prédéfinie

1. Affichez la page d'etiquette dynamique.

2. Appuyez sur une des touches FUNCTION 1 à 6 pour rappeler une étiquette dynamique (par exemple, appuyez sur la touche FUNCTION 4).

PREMIER RADIO NOW ON AIR SONG IS LosAngels	M 1	M 2
	M 3	M 4
	M 5	M 6

• Pour revenir à la page de réglage du symponisseur DAB, appuyez sur la touche RETURN.

Fonction des PTY disponibles

Les listes de codes PTY qui sont dans l'ensemble actuel peuvent etre affichees. Vous pouvezCHOISIRLEPTYdésiresurlaliste.

Les fonctions DAB PTY sont légément différentes des fonctions RDS PTY. Ne les confondez pas.

Recherche PTV

1. Appuyez sur la touche FUNCTION 4 sur la page de réglage du syn- toniseur DAB pour afficher la page de réglage de la recherche PTY.

1. Au moyen des touches / , choisissez un code PTY parmi les codes proposés.

1. Appuyez sur la touche ▲ pour lancer la recherche PTY.

Le DAB reçoit le service PTY désire.

Remarque:

• La méthode d'affichage PTY est étroite. La méthode large ne peut pas être可以选择 lors de l'utilisation du tuner DAB comme source. (Reportez-vous à la page 33.)

■Abandon du mode de réglage de recherche PTY

• Pour abandonner le mode de réglage de recherche PTY en cours, appuyez sur la touche FUNCTION 4.

Fonction de suivi de service

Si la réception du service choisi devient médiocre, cette fonction recherche alors automatiquement une autre émission ensemble qui offre le même service. Selon les conditions, une émission ensemble offrant uneannounce d'urgence ou un bulletin d'informations routières, peut être reçue.

Appuyez sur la touche FUNCTION 5 sur la page de réglage du symponiseur DAB pourmettre en service, ou hors service, le suivi de service.

■Fonction de suivi de service en FM

Lorsqu'il n'est pas possible de tracer une émission ensemble qui offre le même service, ou bien lorsque la réception devient très médiocre, la fonction de suivi de service passse sur une émission FM identique. Toutefois, ce passage à une autre émission n'est pas possible si la réception de la station diffusant la même émission FM est médiocre, s'il n'existe pas une telle station ou si aucun renvoi à une station DAB n'est possible. Pendant la réception d'une émission FM, si le récepteur DAB détecte un service identique au service d'origine qui donne une qualité supérieure, la réception de l'émission DAB reprend. La sélection effectue ensuite est conforme à l'élément de service choisi avec le premier service.

Remarque:

• Mettez en service la fonction de suivi de service et la fonction de suivi de service en FM se trouve automatiquement en service.
• La fonction de suivie de service en FM est une fonction DAB. Si la source que vous écoutez est une station RDS (FM), aucune passage vers une émission DAB n'est possible.
• Meme lorsque vous écoutez une émission FM, la touche ne joue de role que pour les émissions DAB.

■Si l'indicateur "NET" clignote

Si le service choisi ne contient pas d'informations de station de radiodiffusion pour une émission FM identique, et si les conditions de réception de ce service se dégrade, l'indicateur "NET" clignote pour indiquer que la fonction de suivi de service en FM ne peut pas fonctionner.

Opérations de base sur le symponiseur de télévision

Cet appeareil peut commander un symtoniseur de télévision (vendu séparation).

Accord manuel et accord automatique

• Vous pouvezCHOISIR LA METHODE DE SYNONI SATION en appuyant plus ou moins longuement sur les touches

Accord manuel (pas à pas) Pression égale ou inférieure à 0,5 seconde

Accord automatique Pression égale ou supérieure à 0,5 seconde

Remarque:

• Si vous maintainez la pression d'un doigt sur la touche pendant plus de 0,5 seconde, les stations de radiodiffusion sont sautées. L'accord automatique commence des que vous cessez d'appuyer sur la touche.

Vous pouvez rappeler les stations dont la fréquence est en mémoire grâce aux touches ▲/▼.

Opération sur la page de réglage du symponisseur de télévision

Accès à la page de réglage du symponisseur de télévision

1. Ouvrez le couvercle du boîtier de télécommande.
   La page de réglage du symponisseur de télévision s'affiche.
2. Choisissez la fonction en appuyant sur la touche FUNCTION 1.

■Page de réglage du symponisseur de télévision

Mémoire séquentière des mêtres stations (Reportez-vous à la page 71.)

Abandon de la page de réglage du symponiseur de télévision

• Pour revenir à la page du symponiseur de télévision, fermez le couvercle du boîtier de télécommande.

Utilisation de chaque fonction

Mémoire séquentière des valeurs stations

La fonction de mémoire séquentielle des mêtres stations (BSSM) permet la mise en mémoire des stations les plus puissantes en commencerant par cette dont la fréquence est la plus)basse.

• Appuyez sur la touche FUNCTION 1 pendant deux secondes sur la page de réglage du symponisseur de télévision pourmettre en service la mémoire séquentielles desicieures stations (BSSM).

• Pour abandon l'opération, appuyez une nouvelle fois sur la touche FUNCTION 1 tandis que l'opération est en cours.

Remarques:

• 6 stations peuvent être mises en mémoire pour chaque gamme.
• Dans les régions où la réception de 6 stations n'est pas possible, des stations précédemment en mémoire peuvent y demeurer.

Affichage de la page d'accord de préselection

• Appuyez sur la touche SHIFT sur la page de réglage du symponiseur de télévision.

La page d'accord de préselection s'affiche et la préselection des fréquences devient possible.

• Appuyez une nouvelle fois sur la touche SHIFT pour rétabrir la page de réglage du symponisseur de télévision.

Mise en mémoire des fréquences

Vous pouvez utiliser les touches FUNCTION 1 à 6 pourmettre en mémoire les fréquences des stations qu'il est ensuite aidé de rappeler.

■Mise en mémoire des fréquences des stations

Appuyez sur une des touches FUNCTION 1 à 6 pendant deux secondes sur la page de réglage du symponiseur de télévision pourmettre en mémoire la fréquence d'une station.

■Rappel des fréquences des stations

Appuyez sur la touche FUNCTION 1 à 6 sur la page de réglage du symponiseur de télévision pour rappeler la fréquence d'une station mise en mémoire.

Remarque:

• 12 stations (6 pour TV1 et 6 pour TV2) peuvent être mises en mémoire.

Affichage de la page des réglages sonores

• Appuyez sur la touche MENU etCHOisissez la page des réglages sonores (Audio).

Audio

Après la page de titre, la page d'opérations de la page des réglages sonores s'affiche. L'ouverture et la fermetre du couvertre du boîtier de télécommande (reportez-vous à la page 5) permet de passer de la situation du couvertre ouvert à la situation du couvertre fermé de la page des réglages sonores.

Remarque:

• Les touches / / de l'appareil central ne peuvent pas etre utiliserles pour les operations de la page des reglages sonores.

• Pour abandonner les réglages appuyez sur la touche BAND.

Réglage de l'équilibrage gauche-droite et la balance avant-arrête

Cette fonction permet deCHOISIR I'equilibrage gauche-droite et la balance avant-arrriere qui assurent I'ecoute optimale quel que soit le siège occupé. Cette fonction peut etre employée tandis que le couvercle du boitier de telecommande est fermé.

1. La page des réglages sonores étant affichée, fermez le couvercle du boîtier de télécommande (reportez-vous à la page 5).

2. Reglez la balance avant-arrête au moyen des touches / .

Remarque:

• Si l'installation ne compte que des haut-parleurs avant, le niveau sonore global est attenué si l'équilibre avant-arrête est en faveur de l'arrête.

• Reglez l'équilibrage gauche droite au moyen des touches

Réglage des graves et des aigus

Il est possible de régler une fréquence qui devient la référence lors du réglage des tonalités grave et aiguè. Les fréquences et plage de réglage à partir desquelles un choix peut être effectué, sont les suivantes:

Graves: 100Hz

Aigus: 10kHz

Plage de réglage du niveau: -8 dB + 8 dB (2 dB/pas)

1. La page des réglages sonores étant affichée, ouvre le couvercle du boîtier de télécommande (reportez-vous à la page 5).

2. Appuyez sur la touche FUNC TION 1.

La page de réglage des graves et des aigus s'affiche.

1. Appuyez une nouvelle fois sur la touche FUNCTION 1 pour selectionner les graves (BASS) ou les aigus (TREB).

Chaque pression permit de passer des graves aux aigus, et inversement.

1. Utilisez les touches / pour régler le niveau.

Remarque:

• Une trop forté augmentation des graves ou des aigus peut entraîner de la distorsion. Effectuez le réglage des graves et des aigus pour améliorer la qualité globale dessons.

Réglage du niveau de la source (SLA)

La fonction SLA (Réglage du niveau de la source) permet d'éviter toute brusque variation de niveau sonore au moment où vous changez de source. Les réglages sont basé sur celui de la radio FM qui demeureinchangé.

1. Comparez le niveau d'une émission FM et le niveau d'une autre source (par exemple le lecteur de CD intégré).
2. Appuyez sur la touche MENU pour afficher la page des réglages sonores.
3. Ouvrez le couvercle du boîtier de télécommande.
4. Appuyez sur la touche FUNCTION 2 pourmettre en service la fonction SLA. La page de réglage SLA s'affiche.
5. Augmentez ou diminuez le niveau au moyen des touches / .

La plaque de réglage s'étend de +4 à -4.

Remarques:

• Étant donné que le niveau de sortie FM sort de reférence, la fonction SLA n'opère pas en mode FM.
• Le niveau des émissions PO/GO, qui n'est pas le même que le niveau des émissions FM, peut être régle comme celui d'une source autre que le symponisseur.
• Le niveau du lecteur de CD intégré, celui du lecteur de CD à cartouche et celui du lecteur de DVD, sont automatiquement régés à la même hauteur.
• Les niveaux AUX, External 1 et External 2, sont automatiquement régés à la même hauteur.

Autres fonctions

Utilisation de l'entrée AUX

Un connecteur RCA IP-BUS tel que CD-RB20 ou CD-RB10 (vendus séparation) vous permet de relier cet appeareil à un équipement doté d'une sortie RCA.

Pour de plus amples détails concernant cette question, reportez-vous au mode d'emploi du connecteur RCA IP-BUS.

Choix de l'entrée AUX

• Choisissez l'entrée AUX. (Reportez-vous à la page 23.)

Chaque pression change la source ...

Frappe du nom de l'entrée AUX

Vous ave la possibilité de modifier le nom affiché de l'entrée AUX.

1. Ouvrez le couvercle du boîtier de télécommande.

La page de réglage de l'entrée auxiliaire (AUX) s'affiche.

1. Appuyez sur la touche SHIFT pendant deux secondes sur la page de réglage de l'entrée auxiliaire (AUX).

1. Tapez le nom de cette entrée.

Reportez-vous à la page 50, "Frappe du titre d'un disque" et effectuez les opérations 3 à 6.

Coupure momentanée des sons

Lessonsproduitspar cetappareil sont automatiquement coupés dans lescasuivants:

• Le téléphone cellulaire relié à cet apparéil reçoit ou émet un appel.
• Un guidage vocal est émis par le système de navigation Pioneer relié à cet apparéil.

Lessons sont coupés,la mention "MUTE"s'affiche et aucun réglage sonore n'est possible.Le fonctionnement normal reprend lorsque la liaison téléphonique ou le guidage vocale cecessent.

Autres fonctions

Extinction des indications affichées

Vouss pouvez eteindre les indications affichees. Si vous appuyez sur une touche alors que les indications affichees sont eteints, les indications apparaisent et les touches s'eclairent pendant 5 secondes puis a nouveau s'eteignent.

• Appuyez, pendant au moins deux secondes, sur la touche BAND pour afficher ou eteindre les indications.

Remarque:

• Quand les indications affichées sont éteints, l'indicateur DISPLAY OFF s'éclaire (reportez-vous à la page 4).

Soins à apporter au lecteur de CD

Précautions liées au lecteur de CD

• N'utilisez que des CD portant l'une ou l'autre des deux marques Compact Disc Digital Audio comme illustré ci-dessous.

Utilisez des CD circulaires normaux. Si vous utilisez un CD ayant une autre forme, il risque de se bloquer dans le lecteur de CD ou de ne pas etre lu correctement.

• Vérifiez tous les CD pour vous assurer qu'ils ne sont pas fendus, rayés ou voilés. Les CD abîmés de la sorte risquent de ne pas fonctionner correctement. N'utilise pas ces disques.
• Evitez de toucher la surface gravée (non imprimée) lorsque vous manipuez le disque.
• Rangez les disques dans leur boîte quand vous ne les utiliser plus.
• Conservez les disques à l'abri de la lumière directe du soleil et des températures tropées.
• Ne collez pas d'étiquette sur les disques, n'écrivez pas dessus et n'appliquez pas de produit chimique sur leur surface.
• Pour nettoyer un CD, essuyez-le avec un tissu doux en partant du centre.

• Si vous utilisez le chauffage par temps froid, de l'humidité risque de se former sur les composants à l'intérieur du lecteur de CD. La condensation peut perturber le fonctionnement du lecteur de CD. Si vous pensez que c'est le cas, éteignez le lecteur de CD pendant environ une heures pour le laisser sécher et essuyez les disques humides à l'aide d'un chiffon doux.
• Les cahots dus à la chaussée peuvent interrompre momentanément la lecture du CD.

Disques CD-R/CD-RW

• Si vous utilisez des disques CD-R/CD-RW, la lecture n'est possible que s'ils ont eté finalisés.
• Il n'est pas toujours possible d'écouter des disques CD-R/CD-RW ayant eté enregistrés sur un enregistrur de CD de musique ou sur un ordinateur à cause des caractéristiques du disque produit, de rayures ou de saletés sur le disque, ou des poussières, de la condensation, etc., accumulés sur la lentille de cet apparéil.
• La lecture des disques enregistrés sur un ordinateur risque de ne pas été possible ; tout dépend des paramètres de l'application et de l'environnement. Effectuez l'enregistrement avec le format approprié. (Pour plus de détails, contactez le creator de l'application.)
• La lecture des disques CD-R/CD-RW risque de devenir impossible en cas d'exposition directe à la lumière du soleil, de températures élevées ou des conditions de stockage dans la voiture.
• Les titres et autres informations textuelles enregistrés sur un disque CD-R/CD-RW risquent de ne pas s'afficher avec cet apparéil.
• Cet apparéil utilise la fonction de changement de piste du disque CD-R/CD-RW. Les pistes contenant les informations de changement de piste sont donc ignores.
• Si vous introduisez dans ce lecteur un disque CDRW, la lecture commencera plus tard que s'il s'agissait d'un CD classique ou d'un CD-R.
• Reportez-vous aux précautions d'emploi des disques CD-R/CD-RW avant de les utiliser.

Messages d'erreur fournis par le lecteur de CD

Lorsqu'une anomalie survient pendant la lecture d'un CD, un message d'erreur s'affiche. Pour déterminer la cause de l'anomalie, reportez-vous au tableau qui suit puis procédez aux actions correctives sugérées. Si ces opérations ne permettent pas de résoudre le problème qui se pose à vous, prenez contact avec le distributeur PIONEER ou un centre d'entretien/agréé.

Messages Causes possibles Actions correctives

ERROR- 11, 12, 17, 30 Disque sale. Nettoyez le disque.

ERROR- 11, 12, 17, 30 Disque rayé. Utilisez un autre disque.

ERROR- 14 Disque non enregistrré. Vérifiez le disque.

ERROR- 10, 11, 12, 14, Anomalie électrique ou Coupez le contact au moyen de la clé 17, 30, A0 mécanique. pour rétablissez le contact et choisissez à nouveau le lecteur de CD comme source.

ERROR- 44 Toutes les plages sont régliées Utilisez un autre disque. comme plage à sauter.

HEAT Surchauffe du lecteur de CD. Arrêtier le fonctionnement du lecteur et attendez qu'il ait repris une tempora-ture normale.

Remarque:

• Cet apparéil est destiné aux vehicules avec une batterie de 12V , avec pôle négatif à la masse. Avant de l'installer dans un vehicule de loisir, un camion ou un car, vérifier la tension de la batterie.
• Afin d'éviter tout risque de court-circuit, débrancher le cable de la borne négative Θde la batterie avant de commencer la pose.
• Pour le raccordement des cables de l'amplificateur de puissance et des autres appareils, se reporter au manuel de l'utiliseur et proceder comme il est indiqué.
  Fixer les cables au moyen de colliers ou de morceaux de ruban adhesif. Pour proteger le câblage, enrouler la bande adhésive autour des cables à l'endroit où ceux-ci sont placés contre les parties métalliques.
• Acheminer et fixer tout le cablage de telle sorte qu'il ne touche pas les pieces mobiles, comme le levier de changement de vitesse, le frein à main et les rails des sièges. Ne pas acheminer les cables dans des endroits qui peuvent开发商 chauds, comme pres de la sortie de radiateur. Si l'iso1ation des cables fond ou est se déchire, il existe un danger de court-circuit des cables avec la carrosserie du vehicule.
• Ne pas faire passer le conducteur jaune dans le compartmentement moteur par un trou pour le connecter avec la batterie. Cela pourrait endommager sa gaine d'iso1ation et provoquer un grave court-circuit.
• Ne pas court-circuiter les conducteurs. Dans le cas contraire, le circuit de protection risque de ne pas fonctionner.
• Ne jamais alimenter un autre apparcel par un branchement sur le cable d'alimentation de celui ci. Le courant qui circulerait dans ce conducteur pourrait dépasser la capacité du conducteur et entraîner une élevation anormale de température.
• Lors du remplacement du fusible, n'utiliser qu'un fusible de même ampérage (il est indiqué sur le porte-fusible).
• Le conducteur noir est le fil de masse. Veillez à relier ce conducteur à une masse qui ne soit pas la masse d'un apparéil gros consommateur d'énergie tel qu'un amplificateur de puissance. En effet, si vous utilisez la même masse pour plusieurs apparéils et si ces masses sont supprimées par un défaut de contact, l'endommagement de l' apparéil, voire un incendie sont possibles.

• Quand la source de ce produit est positionnée sur ON, un signal de commande est sorti par le fil bleu/blanc. Connectez-le à la télécommande d'ensemble de l'amplificateur de puissance extérieur ou à la borne de commande du relais d'antenne motorisée (max. 300 mA, 12 V CC). Si la voiture utilise une ANTENNE de tout, connectez-le à la prise d'alimentation de l'amplificateur d'antenne.

• Lorsqu'un amplificateur de puissance externe est utilisé avec ce système, veiller à ne pas connecter le fil bleu/blanc à la borne d'alimentation de l' amplificateur. De la même manière, ne pas connecter le fil bleu/blanc à la borne d'alimentation de l'antenne automatique. Un tel branchement pourrait cause une perte de courant excessive et un mauvais fonctionnement de l'appareil.

• Pour éviter les courts-circuits, recouvre les fils déconnectés par du ruban isolant. Un court-circuit peut se produit si les fils ne sont pas isolés.
• Pour éviter une connexion incorrecte, le connecteur d'entrée IP-BUS et le connecteur d'entrée optique sont de couleur bleue, et le connecteur de sortie de couleur noire. Respectez ce codage des couleurs.
• Le raccordement de cet apparéil exige des câbles à fibres optiques et des câbles IP-BUS. Pour de plus amples détails concernant cette question, consultez le revendeur.
  Montez l'antenne GPS loin de cet apparéil. Si vous les installez trop pres l'un de l'autre, il se peut qu'il ne fonctionne pas normalement.
• Cette unité ne peut pas être installée dans un vehicule dont le contacteur d'allumage n'a pas de position ACC (Accessoire). (Fig. 1)

Aucune position ACCPosition ACC
Fig. 1

• Les câbles de ce produit et ceux d'autres produits peuvent fort bien ne pas être de la même couleur bien que replissant la même fonction. Pour relier ce produit à un autre produit, utilisez le manuel de chacun et effectuez les raccordements en ne tenant compte que de la fonction de chaque)cable.

Examples de montage

Montage sans apparéil audio (DEQ-P90)

Fig. 2

Montage avec apparéil audio (DEQ-P90)

Fig. 3

Fixation du filtr de bruit

Pour éviter le bruit, utilisez correctement le filtr de bruit fourni.

1. Fixez les filtres de bruit fournis à chacun des faisceaux de câbles, comme le montre l'illustration ci-dessous.

Fig. 4

Montage sans apparéil audio (DEQ-P90)

Raccordements des apparils

Montage avec apparéil audio (DEQ-P90)

Fig. 6

Installation

Remarque:

• Avant de finaliser l'installation de l'appareil, connecter temporairement le cablage en s'assurant que tout est correctement connecté et que l'appareil et le système fonctionnement correctement.
• Pour obtenir une bonne installation, n'utiliser que les pieces de l'appareil. L'utilisation de pieces non précues risque de causeur un mauvais fonctionnement.
• Consulter le concessionnaire le plus proche si l'installation nécessite le percement de trous ou toute autre modification du vehicule.
• Installer l'appareil à un endroit où il ne gène pas le conducteur et où il ne peut pas blesser les passagers en cas d'arrêt brusque, comme pendant un arrêt d'urgence.

• Le laser semiconducteur sera endommagé en cas de rechauffement excessif. Dans ce cas ne pas installer l'appareil dans un endroit représentant une température élevée, tel que sortie de chauffage.

• L'angle de l'installation, ne doit pas dépasser 60^ par rapport à l'horizontal, faute de quoi l'unité ne fournira pas ses performances optimes. (Fig. 7)

Fig. 7

Installation avec une bague en caoutchouc

Support

Après avoir introduit le support dans le tableau de bord, Sélectionnez les languettes appropriées en fonction de l'épaissur du matériel du tableau de bord et courbez-les.

(Assurez le maintainier aussi solidement que possible en utilisant les languettes inférieures et supérieures. Cela fait, courbez les languettes de 90 degrés.)

Bague en caoutchouc

Fig. 8

Dépose de l'unité

Tirez pour enlever le cadre. (Pour remettre le cadre en place, dirigeze le cotoe avec la rainure vers le bas.)

Fig. 9

Fig. 10

Insérer les clés d'extraction fournis dans l'unité, comme indiqué dans la figure, jusqu'à ce qu'elles s'éclenchent en position. En maintainant ces clés pressées contre les côts de l'unité,steroler l'unité.

Mise en place du boîtier de télécommande

Precaution:

• Exercicez une pression sur le boîtier de télécommande posé sur le support jusqu'à ce qu'il soit main-tenu en place.

Montage horizontal

Fig. 11

Montage vertical

Fig. 12

Remarque:

• Si le boîtier de télécommande est installé verticalément, vous ne pouvez pas ouvrir le couvercle du boîtier de télécommande.

Installation au moyen de la seule embase

Precaution:

• Pour éviter de générer la conduite du vehicule, installez le boîtier de télécommande côte passager, et non pas côte conducteur.
• Avant d'utiliser un morceau de ruban adhesif double face, nettoyez soigneusement l'emplacement sur lequel vous désirez le fixer.

Siège du passager
Fig. 13

Installation au moyen de l'embase et du support

Precaution:

• Pour éviter de:gérer la conduite du vehicule, installez le boitier de telecommande cote passager, et non pas cote conducteur.
• Installez l'embase de manière que le boîtier de télécommande soit incliné vers le haut quand il repose dans le boîtier.
• Avant d'utiliser un morceau de ruban adhesif double face, nettoyez soigneusement l'emplacement sur lequel vous désirez le fixer.
• Avant de percer un trou de fixation, assurez-vous que vous pouze le faire sans danger pour les organes essentiels du vehicule (conduite de carburant, conduite de frein, cablage electrique, etc.) et que les vis ne seront pas en contact avec ces organes.

Méthode A

Cet exemple concerne le cas où la console est assez large pour permettre l'installation de l'embase.

Fig. 14

Méthode B

Cet exemple concerne le cas où la console n'est pas assez large pour permettre l'installation de l'embase.

Fig. 15

Remarque:

• Installez l'embase de telle maniere qu'elle ne soit pas heures par le siege lors de son réglage.

• Fixez le support à l'embase.

Fig. 16

1. Fixez l'embase au vehicule.

Ex. 1: Installation à l'aide d'un ruban double face.

Fig. 17

Ex. 2: Installation au moyen des vis.

Fig. 18

Généralités

Alimentation 14,4 V CC (10,8 à 15,1 V possibles)

Mise à la masse Pôle négatif

Tension de sortie maximum au niveau préamplificateur 4,0 V

Impedance de sortie préamplificateur 100Ω

Commandes de tonalité

(Graves) Fréquence 100 Hz Gain .8 dB

(Aigus) Fréquence 10 kHz Gain .8 dB

Entrée numérique Entree optique

Fréquence d'échantillonnage 44,1-96 kHz

Sortie numérique Sortie optique

Lecteur de CD

Système Systeme audio disque compact

Disquesutilisables Disques compacts

Format du signal Frequence d'echantillonnage: 44,1 kHz Nombre de bits de quantification: 16; linéaires

Ca racteristiques de frquesences ... 5 - 20.000Hz (± 1 dB)

Rapport signal/bruit ......... 107 dB (1 kHz) (Réseau IEC-A)

Gamme dynamique 98 dB (1 kHz)

Nombre de canaux 2 (stéreo)

Syntoniseur FM

Gamm de frquence 87,5-108 MHz

Sensibilité utile 9 dBf

(0,8 V / 75 , mono,S/B:30 dB)

Seuil de sensibilité 50 dB 15 dBf

(1.5 V / 75 , mono)

Rapport signal/bruit. 70 dB (Réseau IEC-A)

Distorsion 0,3% (à 65 dBf, 1 kHz, stéreo)

Réponse en fréquence 30 - 15.000 Hz (±3 dB)

Séparation stéreophonique 40 dB (à 65 dBf, 1 kHz)

Syntoniseur PO

Gamm de frquence 531-1.602 kHz (9 kHz)

Sensibilité utile 18 μV (S/B: 20 dB)

Sélectivité 50 dB (±9 kHz)

Syntoniseur GO

Gamm de frquence 153-281 kHz

Sensibilité utile 30 μV (S/B: 20 dB)

Sélectivité 50 dB (±9 kHz)

Remarque:

• Les caractéristiques et la presentation peuvent être modifiées sans avis préalable à fin d'amélioration.

PIONEER CORPORATION

Tous droits de reproduction et de traduction réservés.
