| Type de produit | Caisson de basses (subwoofer) |
| Marque | Memphis Audio |
| Modèle | MOJO1512 |
| Puissance RMS | 1500 Watts |
| Puissance crête | 3000 Watts |
| Impédance disponible | 1 Ω ou 2 Ω |
| Diamètre du haut-parleur | 15 pouces (38,1 cm) |
| Réponse en fréquence (fs) | 30 Hz |
| Sensibilité | 86,1 dB (1 Ω) / 86,8 dB (2 Ω) |
| Facteur de qualité total (Qts) | 0,69 (1 Ω) / 0,59 (2 Ω) |
| Excursion linéaire (Xmax) | 0,77 pouce (19,6 mm) |
| Diamètre de la bobine mobile | 3,5 pouces (88,9 mm) |
| Diamètre d'aimant | 7,5 pouces (19,05 cm) |
| Poids de l'aimant | 250 oz (7,09 kg) |
| Profondeur de montage | 9,65 pouces (24,5 cm) |
| Diamètre de découpe | 14,05 pouces (35,7 cm) |
| Diamètre extérieur du cadre | 15,75 pouces (40,0 cm) |
| Volume d'enceinte scellée (simple) | 2,6 pi³ (73,6 L) |
| Volume d'enceinte accordée (simple) | 4,4 pi³ (124,6 L) |
| Fréquence d'accord (enceinte vented) | 34 Hz |
| Dimensions du port (simple accordé) | 7" x 6" x 28" L (17,8 x 15,2 x 71,1 cm) |
| Entretien | Nettoyer avec un chiffon sec ; éviter l'humidité et les chocs |
| Pièces détachées | Contacter le service client Memphis Audio |
FOIRE AUX QUESTIONS - MOJO1512 Memphis Audio
Quelle est la puissance RMS du MOJO1512 ?
La puissance RMS est de 1500 Watts par bobine, soit 1500 Watts au total.
Quelle impédance choisir : 1 Ω ou 2 Ω ?
Cela dépend de votre amplificateur. En 1 Ω, vous obtiendrez plus de puissance si l'ampli le supporte. En 2 Ω, l'impédance est plus élevée, ce qui peut être plus sûr pour certains amplis. Consultez les spécifications de votre ampli.
Quel volume d'enceinte pour une utilisation scellée ?
Pour un seul subwoofer, le volume brut recommandé est de 2,6 pieds cubes (73,6 litres).
Quel volume d'enceinte pour une utilisation accordée (ventilée) ?
Pour un seul subwoofer, le volume brut recommandé est de 4,4 pieds cubes (124,6 litres) avec un port de 7" x 6" x 28" L accordé à 34 Hz.
Comment câbler le MOJO1512 en 1 Ω ?
Le subwoofer est équipé de bornes de liaison (jumpers). Pour une impédance de 1 Ω, utilisez les deux jumpers fournis pour connecter les bobines en parallèle. Voir le schéma de câblage dans la notice.
Quel diamètre de découpe pour l'installation ?
Le diamètre de découpe est de 14,05 pouces (35,7 cm). Assurez-vous que l'ouverture est nette pour un bon scellement.
Quelle est la profondeur de montage ?
La profondeur de montage est de 9,65 pouces (24,5 cm). Vérifiez que votre caisson offre suffisamment de profondeur.
Puis-je utiliser ce subwoofer en extérieur ?
Non, ce subwoofer est conçu pour une utilisation en intérieur ou dans un véhicule. Il n'est pas étanche et doit être protégé de l'humidité.
Comment entretenir le MOJO1512 ?
Nettoyez la surface avec un chiffon doux et sec. Évitez les produits chimiques. Vérifiez régulièrement les connexions et la fixation.
Que faire en cas de panne ou de pièce défectueuse ?
Contactez le service client Memphis Audio ou un revendeur agréé. Ne tentez pas de réparation vous-même, cela annulerait la garantie.
Questions des utilisateurs sur MOJO1512 Memphis Audio
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice MOJO1512 - Memphis Audio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MOJO1512 de la marque Memphis Audio.
MODE D'EMPLOI MOJO1512 Memphis Audio
MEMPHIS
AUDIO S1NCE 1965
MOJO SUBWOOFER SPECS
| UNITSMOJO1212MOJO1512 | |||||
| THIELSE SMALL PARAMETERS | IΩ | 2Ω | IΩ | 2Ω | |
| Resonant Frequency (fs) Hz 36 36 30 30 | |||||
| Mechanical Q (Qms) 8.18 8.16 6 53 6.39 | |||||
| Electrical Q (Qes) 0.81 0.68 0.78 0.66 | |||||
| Total Q (Qts) 0.737 0.63 0.69 0.59 | |||||
| Sensitivity dB 83.5 | 84 | 86.1 86.8 | |||
| Xmax Linear | in. | 0.77 | 0.77 | 0.77 | 0.77 |
| Displacement | cf. | 0.358 | 0.358 | 0.558 | 0.558 |
| Air volume of suspension (Vas) | cf. | 0.645 | 0.645 | 2.855 | 2.856 |
| Moving Mass (Mms) | g | 372 | 372.2 | 387 | 387 |
| Suspension Compliance (Cms) | mmN | 0.054 | 0.054 | 0.075 | 0.075 |
| Effective piston area (Sd) | SqCm | 490.84 | 490.84 | 876.13 | 876.13 |
| Motor Strength (BI) | TM | 11.02 | 16.62 | 10.23 | 15.51 |
| VOICE COIL & MAGNET | |||||
| Impedance | ohms | 1 | 2 | 1 | 2 |
| DCR | ohms | 1 | 1.9 | 1 | 1.98 |
| Voice coil diameter | in. | 3.5 | 3.5 | 3.5 | 3.5 |
| RMS Power | Watts | 1500 | 1500 | 1500 | 1500 |
| Peak Power | Watts | 3000 | 3000 | 3000 | 3000 |
| Magnet weight | oz | 250 | 250 | 250 | 250 |
| Magnet diameter | in. | 7.5 | 7.5 | 7.5 | 7.5 |
| PHYSICAL DIMENSIONS | |||||
| Mounting depth | in. | 8.74 | 8.74 | 9.65 | 9.65 |
| Cutout Diameter | in. | 10.79 | 10.79 | 14.05 | 14.05 |
| Frame Outside Diameter | in. | 12.75 | 12.75 | 15.75 | 15.75 |
| ENCLOSURE RECOMMENDATIONS *GROSS VOLUME | |||||
| Single Sub Sealed | cf. | 1.5 | 1.5 | 2.6 | 2.6 |
| Dual Subs Sealed | cf. | 2.7 | 2.7 | 5 | 5 |
| Single Sub Vented | cf. | 2.5 | 2.5 | 4.4 | 4.4 |
| Port Dimensions | in. | 5" x 5" x 27"L | 5" x 5" x 27"L | 7" x 6" x 28"L | 7" x 6" x 28"L |
| Tuning Frequency | Hz 36 36 34 34 | ||||
| Dual Sub Vented | cf. | 4.6 | 4.6 | 8.5 | 8.5 |
| Port Dimensions | in. | 7" x 6" x 23"L | 7" x 6" x 23"L | 9" x 9" x 22"L | 9" x 9" x 22"L |
| Tuning Frequency | Hz | 36 36 34 34 | |||

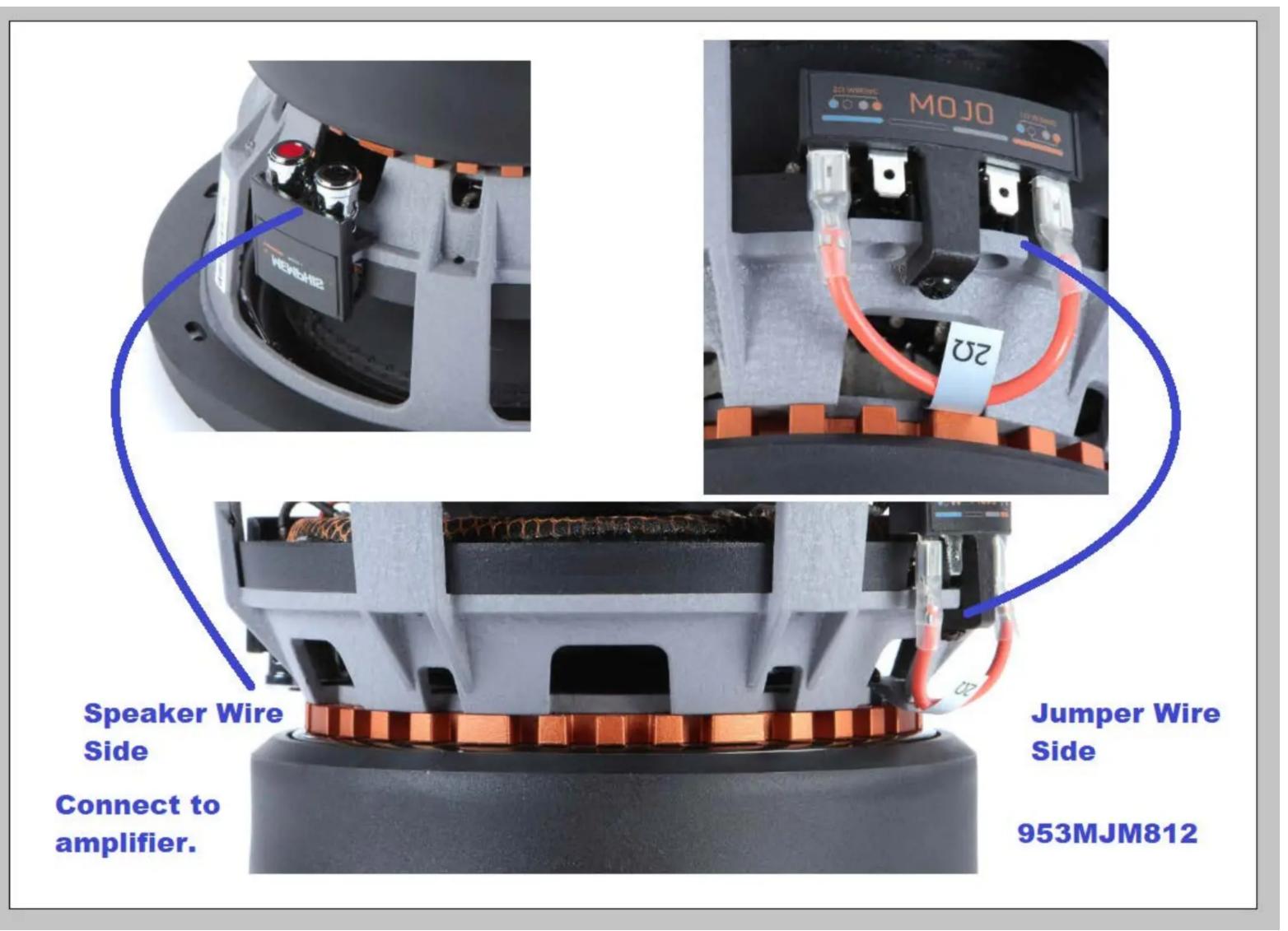

JUMPER TERMINALS
SPEAKER WIRE TERMINALS

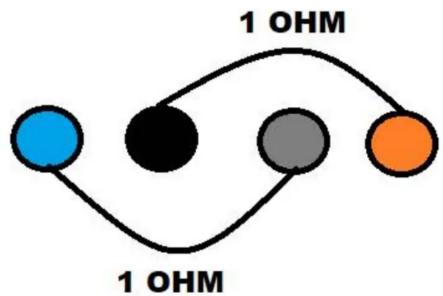

USE TWO JUMPERS
Measures 1 Ohm DC Resistance.
TO AMP
953MOJO151
953MOJO121
953MJM812
Woofer Wiring
