SCM262 - Table de mixage SHURE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de produit	Table de mixage
Nombre de canaux	2 canaux
Connectivité	Entrées XLR, sorties XLR et RCA
Alimentation	Alimentation secteur
Dimensions	Dimensions compactes pour un usage professionnel
Poids	Poids léger pour une portabilité accrue
Utilisation	Idéale pour les applications de sonorisation et de mixage en direct
Maintenance	Nettoyage régulier des connexions et des surfaces
Sécurité	Utiliser dans un environnement sec et éviter les chocs électriques
Informations générales	Vérifier la compatibilité avec les autres équipements audio avant l'achat

FOIRE AUX QUESTIONS - SCM262 SHURE

Comment puis-je connecter mes microphones au SHURE SCM262 ?

Vous pouvez connecter vos microphones aux entrées XLR situées à l'arrière du SHURE SCM262. Assurez-vous d'utiliser des câbles XLR de bonne qualité pour garantir un signal audio optimal.

Pourquoi le son est-il faible lorsque j'utilise le SHURE SCM262 ?

Vérifiez le niveau de gain sur chaque canal. Assurez-vous également que le bouton de volume principal n'est pas trop bas et que les câbles sont correctement connectés.

Comment puis-je ajuster le niveau de sortie du SHURE SCM262 ?

Utilisez le contrôle de niveau de sortie principal situé à l'avant du mixeur pour ajuster le niveau de sortie global. Vous pouvez également ajuster les niveaux de chaque canal individuellement.

Le SHURE SCM262 ne s'allume pas, que faire ?

Vérifiez que le mixeur est correctement branché à une source d'alimentation. Testez avec une autre prise pour vous assurer que le problème ne vient pas de la prise électrique.

Comment puis-je résoudre des problèmes de bruit de fond ?

Assurez-vous que les câbles sont bien connectés et qu'ils ne sont pas endommagés. Évitez d'utiliser des câbles de mauvaise qualité et essayez de réduire les interférences en éloignant le mixeur des appareils électroniques.

Puis-je utiliser le SHURE SCM262 avec un ordinateur ?

Oui, vous pouvez utiliser le SHURE SCM262 avec un ordinateur en le connectant via une interface audio appropriée. Assurez-vous que les paramètres audio de l'ordinateur sont correctement configurés.

Comment puis-je équilibrer le son entre plusieurs microphones ?

Utilisez les contrôles de niveau de chaque canal pour ajuster le volume de chaque microphone. Vous pouvez également utiliser l'égaliseur pour ajuster les tonalités si nécessaire.

Y a-t-il une fonction de mute sur le SHURE SCM262 ?

Oui, chaque canal est équipé d'un bouton de mute qui vous permet de couper le son d'un microphone ou d'une source audio sans affecter les autres canaux.

Comment puis-je enregistrer le son du SHURE SCM262 ?

Pour enregistrer le son, connectez la sortie du mixeur à un enregistreur ou à un ordinateur via une interface audio. Assurez-vous que les niveaux de sortie sont correctement réglés.

Le SHURE SCM262 est-il compatible avec les systèmes de sonorisation ?

Oui, le SHURE SCM262 est conçu pour être compatible avec la plupart des systèmes de sonorisation professionnels. Vérifiez les connexions appropriées pour votre configuration.

MODE D'EMPLOI SCM262 SHURE

Mixeur sté reproduction

SCM262Mixeur stéreo 3
CONSIGNES DE SECURITE IMPORTANTES 3
Description générale 4
4
Panneau avant 4
Panneau arrête 6
Micro-interrupteurs 6
Applications 8
Application generale 8
Application de radiomessagerie avec Ducking 8
Application de la fonction Jupyter Mute 9
Raccordements 9

Modifications internes 10
Modifications internes 11
Démontage 11
Matériel fourni 13
Installation en rack 13

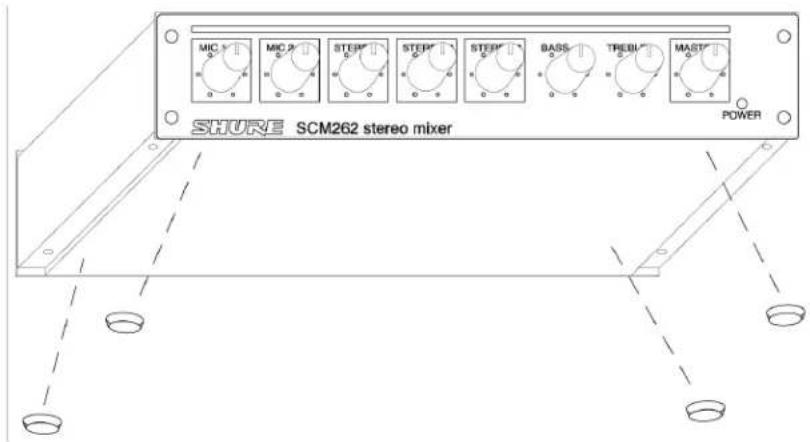

Installation autonomy 15

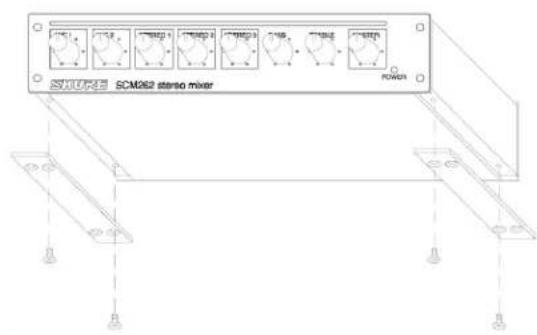

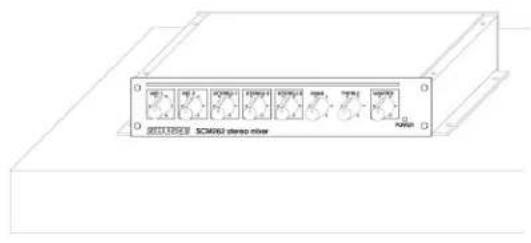

Installation fixe 15
Charactéristiques 17
Gain de tension (typique, les commandes étant entiere-ment a droite) 18
Pièces de rechange 19
Accessoires en option 19
Conformité d'entretien 19
Homologations 19

SCM262

Mixeur stéreo

CONSIGNES DE SECURITE IMPORTANTES

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les averissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet apparéil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS obstruer les ouvertures de ventilation. Laisser des distances suffisantes pour permettre une ventilation adequate et effectuer l'installation en respectant les instructions du fabricant.
8. NE PAS installer à proximé d'une source de chaleur telle qu'une flamme nue, un radiateur, une bouche de chaleur, un poèle ou d'autres appareils (dont les amplificateurs) produit de la chaleur. Ne placer aucune source à flamme nue sur le produit.
9. NE PAS retiret re disposif de sccurté de la fiche polarisée ou de la fiche de terre. Une fiche polarisée compete deux lames dont I'une est plus large que I'autre. Une fiche de terre compete deux lames et une troisieme broche de mise à la terre. La lame la plus large ou la troisieme broche assure la sccurté de I'utiliseur. Si la fiche fournie ne s'adapte pas a la prise electrique, demander a un electricien de replacer la prise hors normes.
10. PROTEGER le cordon d'alimentation afin que personne ne marche dessus et que rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires spécifiés par le fabricant.
12. UTILISER uniquement avec un chariot, un pied, un trépied, un support ou une table spécifique par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, déplacer l'ensemble chariot-appareil avec précaution afin de ne pas le renverser, ce qui pourrait entrainer des blessures.

1. DEBRANCHER l'appareil pendant les orages ou quand il ne sera pas utilisé pendant longtemps.
2. CONFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires si l'appareil est endommaged'une façon quelconque, par exemple : cordon ou prise d'alimentation endommagé, liquide renversé ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidité, apparéil qui ne marche pas normalement ou que l'on a fait tomber.
3. NE PAS exposer cet appeareil aux égouttures et aux éclaboussements. NE PAS poser des objets contenant de l'eau, comme des vases, sur l'appareil.
4. La prise SECTEUR ou un coupleur d'appareil électrique doit rester facilement utilisable.
5. Le bruit aérien de l'appareil ne dépasse pas 70 dB (A).
6. L'appareil de construction de CLASSE I doit être raccordé à une prise SECTEUR dotée d'une protection par mise à la terre.

7. Pour réduire les risques d'incendie ou de chic électrique, ne pas exposer cet appeareil à la pluie ou à l'humidité.

8. Ne pas essayer de modifier ce produit. Une telle opération est susceptible d'entrainer des blessures ou la défaillance du produit.

9. Utiliser ce produit dans sa plage de températures de fonctionnement spécifique.

A	Ce symbole indique la présence d'une tension dangereuse dans l'appareil constituant un risque de chocoléctrique.
A	Ce symbole indique que la documentation fournie avec l'appareil contient des instructions d'utilisation etd'entretien importantes.

AVERTISSEMENT: Les tensions à l'intérieur de cet équipement peuvent être mortelles. Aucune piece interne réparable par l'utilisateur. Confier toute réparation à du personnel qualifié. Les certifications de sécurité sont invalidées lorsque le réglage de tension d'usine est changé.

Description générale

Le modele SCM262 de Shure est un mixeur stereo prevu pour les applications de renforcement du son integrant des microphones et des produits stereo grand public. En outre, le mixeur integre deux entrées de microphone actives-symétriques et trois entrées de niveau auxiliaire stereo asymétriques.

Le mixeur stéreo SCM262 est conçu pour les restaurants, salles de classe, formations en entreprise, salles d'aérobie et autres situations dans lesquelles un système de radiomessagerie/d'annonce publique est associé à de la musique de fond ou à un autre son diffusé.

Caracteristiques

• Conçu pour associé la radiomessagerie à la musique de fond
• Un canal d'entree de microphone XLR active-symetrique
• Un canal d'entrée de microphone XLR active-symétrique et d'entrée de ligne TRS 1/4 po.
  Trois canaux STEREO INPUT
  SORTIES de niveau AUX stéreo
  SORTIES MIC/LINE stereo
• Commandes de la tonalité des BASS et TREBLE de la sortie principale
• Chàssis 1/2 rack
• Alimentation fantôme 12 V pour les microphones electrodestatiques
• Alimentation interne
  Cable d'alimentation amovible
• Fonction Ducking (désactivable)
• Fonction Jukebox Mute (désactivable)

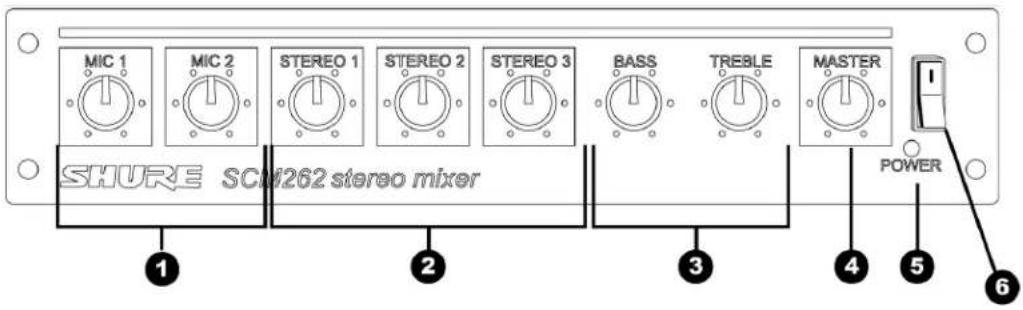

Panneau avant

① Commandes du gain des canaux MIC, 1-2.

Permet de contrcler les niveaux de gain des canaux MIC et de I'entree LINE IN 2 (MIC 2).

② Commandes du gain des canaux STEREO, 1-3.

Permet de contrcler les niveaux de gain des lecteurs CD, jukebox, magnetoscopes ou autres equipments stereo grand public connectés aux entrées STEREO.

③ Commandes BASS et TREBLE.

Permet de contrcler l'amplification/attenuation des basses et haute frquences des filtres de degradé.

④ Commande de gain MASTER.

Permet de regler la globalite du gain de sortie.

⑤ Indicateur POWER.

S'allume pour indiquer que l'appareil est branché et alimenté.

Le SCM262 ne compe pas d'interpuet d'alimentation (Power). Pour eteindre l'appareil debrancher le cordon d'alimentation ou utilise une multiprise externe avec interrupteur. L'appareil peut cependant rester branché car il n'utilise que tres peu d'alimentation lorsqu'il est inactif.

⑥ Interrupteur POWER.

Selon le pays.

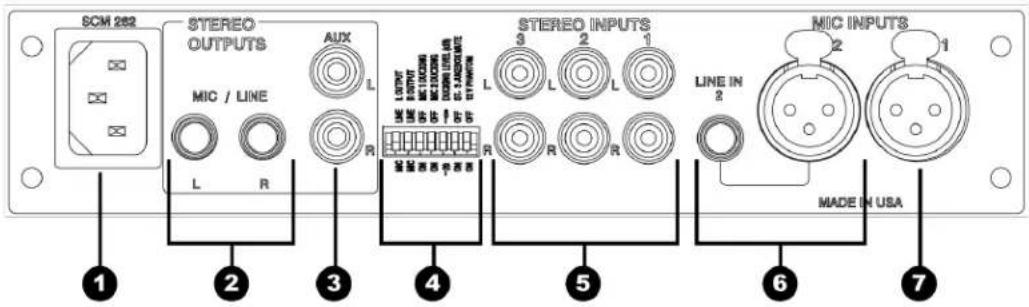

Panneau arrête

① Connecteur d'alimentation.

Accepte 100-120 VCA (SCM262) ou 220-240 VCA (SCM262E).

② Connecteurs de sortie MIC/LINE gauche/droite.

Ces connecteurs 1/4 po sont des sorties stéreo symétriques à utiliser avec de l'équipment audio professionnel. Contrôls par micro-interrupteur.

③ Connecteurs de sortie AUX gauche/droite.

Ces prises jack a broches phono sont des sorties stereo asymétriques à utiliser avec de l'équipment stereo grand public.

④ Micro-interrupteurs.

Ces micro-interrupteurs you permectent de regler le SCM262 pour des applications specifiques.Voir Micro-interrupteurs.

⑤ STEREO INPUTS gauche/droite, 1-3.

Ces prises jack a broches phono sont des entrées stéreo à utiliser pour se connecter à des appareils stéreo grand public.

⑥ ENTRÉE MIC Channel 2.

Pour Canal de microphone 2, deux entrées sont disponibles. Un connecteur 1/4 po est destiné aux connexions symétriques/asymétriques de niveau ligne, et un connecteur XLK est destiné aux connexions symétriques de niveau micro.

⑦ ENTRÉE MIC Channel 1.

Il s'agit d'un connecteur XLR destiné aux connexions symétriques de niveau micro.

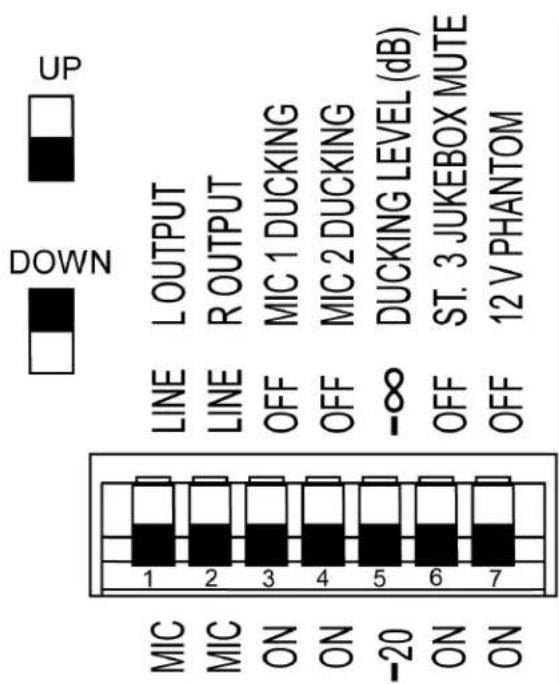

Micro-interrupteurs

MICRO-INTERRUPTEURS	FONCTION	POSITION HAUTE (par dé-faut)	POSITION BASSE
1	SORTIE MIC/LINE DE GAUCHE	Ligne	Micro
2	SORTIE MIC/LINE DE DROITE	Ligne	Micro
3	MIC 1 DUCKING	Off	On
4	MIC 2 DUCKING	Off	On
5	DUCKING LEVEL	—∞	-20 dB
6	STEREO 3 JUKEBOX MUTE	Off	On
7	12 V PHANTOM	Off	On

SORTIE MIC/LINE GAUCHE/DROITE : Les micro-interrupteurs 1 et 2 permettent d'ajuster les sorties de gauche et de droit lorsque le niveau ligne ou micro est utilisé.

Ducking MIC 1/MIC 2 : Lorsque la fonction Ducking sera activée, le SCM262 diminuera automatiquement le gain de toutes les sorties STEREO lorsque celui'un parlera dans l'un des microphones.

DUCKING LEVEL : Permet d'attenuer l'ampleur de la réduction du gain des canaux STEREO lorsque la fonction Ducking est activée.

STEREO 3 JUKEBOX MUTE : Ce micro-interrupteur active ou désactive la fonctionnalité Jude Box Mute. Si ce micro-interrupteur est enclenché, toute source connectée à STEREO 3 coupera le son des entrées STEREO 1 et 2.

PHANTOM POWER: En position basse, cet interrupteur active une source d'alimentation fantôme 12 V pour les microphones électrostatiques. L'alimentation fantôme n'efface pas le fonctionnement des microphones dynamiques symétriques. Il est donc possible de se connecter au SCM262 en l'associant à un microphone electrostatique.

Applications

Application générale

Voici une configuration générale pour la plupart des situations requérant l'utilisation combinée d'un microphone professionnel et d'équipements stéreo grand public. Si vous utilise cette configuration générale, plusieurs options supplémentaires sont disponibles pour peaufiner les réglages de votre SCM262 en fonction de votre système son. Voir le schéma sur la page en regard.

1. Tourner toutes les commandes de gain dans le sens antihoraire.
2. Relier les STEREO INPUTS G/D du SCM262 aux sorties stereo G/D de l'équipment audio stereo souhaite (lecteurs CD, magnétoscopes, téléviseurs, juke box, etc.).
3. Connecter le ou les microphones aux MIC INPUTS du SCM262.
4. Pour les microphones requérant une alimentation fantôme, tels que les microphones electrostatiques, régler le micro-interrupteur 7 sur sa position basse (alimentation fantôme activée).
5. Connecter les sorties G/D du SCM262 aux entrées G/D de l'amplificateur.

Remarque: Si vous utilisez un amplificateur stereo grand public, utilisez les SORTIES AUX. Si vous utilisez un amplificateur de puissance profes sionnel, utilisez les SORTIES LINE. Les SORTIES MIC/LINE et AUX peuvent ettre utilisées simultanement pour alimenter deux amplificateurs distincts.

1. Alimenter le mixeur en raccordant son connecteur d'alimentation à une prise secteur appropriée à l'aide du cable d'alimentation fourni. Le voyant LED POWER vert s'allumera pour indiquer que le mixeur est allumé.

Remarque: Le SCM262 n'est équipe d'aucun interrupteur d'alimentation. Il est concu pour être branché à une multiprise électrique prénant en charge tout le système son. Les multiprises électriques sont généralement équipées d'un interrupteur. Par conséquent, le SCM262 s'allume des que la multiprise est activée. ( Interrupteur d'alimentation, selon le pays).

Application de radiomessagerie avec Ducking

Lorsque la fonction Ducking sera activée, le SCM262 détectera automatiquement les moments où qu'qu'un parle dans l'un des microphones et baissera le volume de la musique afin que le locuteur puisse plus clairément être entendu. Une fois que ce locuteur a terminé, le volume de la musique est rétabli.

Utiliser un microphone muni d'un bouton ON/OFF ou d'un bouton poussir pour l'application de radiomessagerie avec Ducking. Si le microphone ne compe

1. Connecter le SCM262 au système son comme décrit dans Application générale.
2. Régler le micro-interrupteur 3 ou 4 sur sa position basse pour activer respectivement l'atténuation pour le canal de microphone 1 ou 2.
3. Régler le micro-interrupteur 5 sur sa position. La position Basse règle la fonction Ducking de manière à ce que le son diffusé soit diminué de 20 dB lorsque celui un utilise un microphone. La position Haute règle la fonction Ducking de manière à ce que le son diffusé soit coupé lorsque celui un utilise un microphone.

Application de la fonction Jukebox Mute

Dans cette application, principalement concue pour les jukebox, toute source audio connectee aux canaux STEREO 3 coupera automatiquement le son provenant des canaux STEREO 1 et 2. De cette maniere, si un lecteur CD lit de la musique alors que tout un lit un titre sur le Jukebox, le SCM262 coupera automatiquement le son des canaux du lecteur CD et passera au Jukebox. Les canaux STEREO 1 et 2 resteront muets pendant environ 30 secondes une fois que le jukebox aura terminé de dire le titre, ce qui laissera le temps au jukebox de passer au titre suivant.

1. Connecter le SCM262 au système son comme décrit dans Application générale.
2. Connecter les sorties audio G/D du jukebox aux entrées G/D STEREO 3.

Ct 3

1. Regler le micro-interrupteur 6 sur sa position basse (Jukebox Mute on).

Si la fonction Ducking est associée à la fonction Jukebox Mute, les microphones activés couperont ou attenueront le son de lu STEREO input 3.

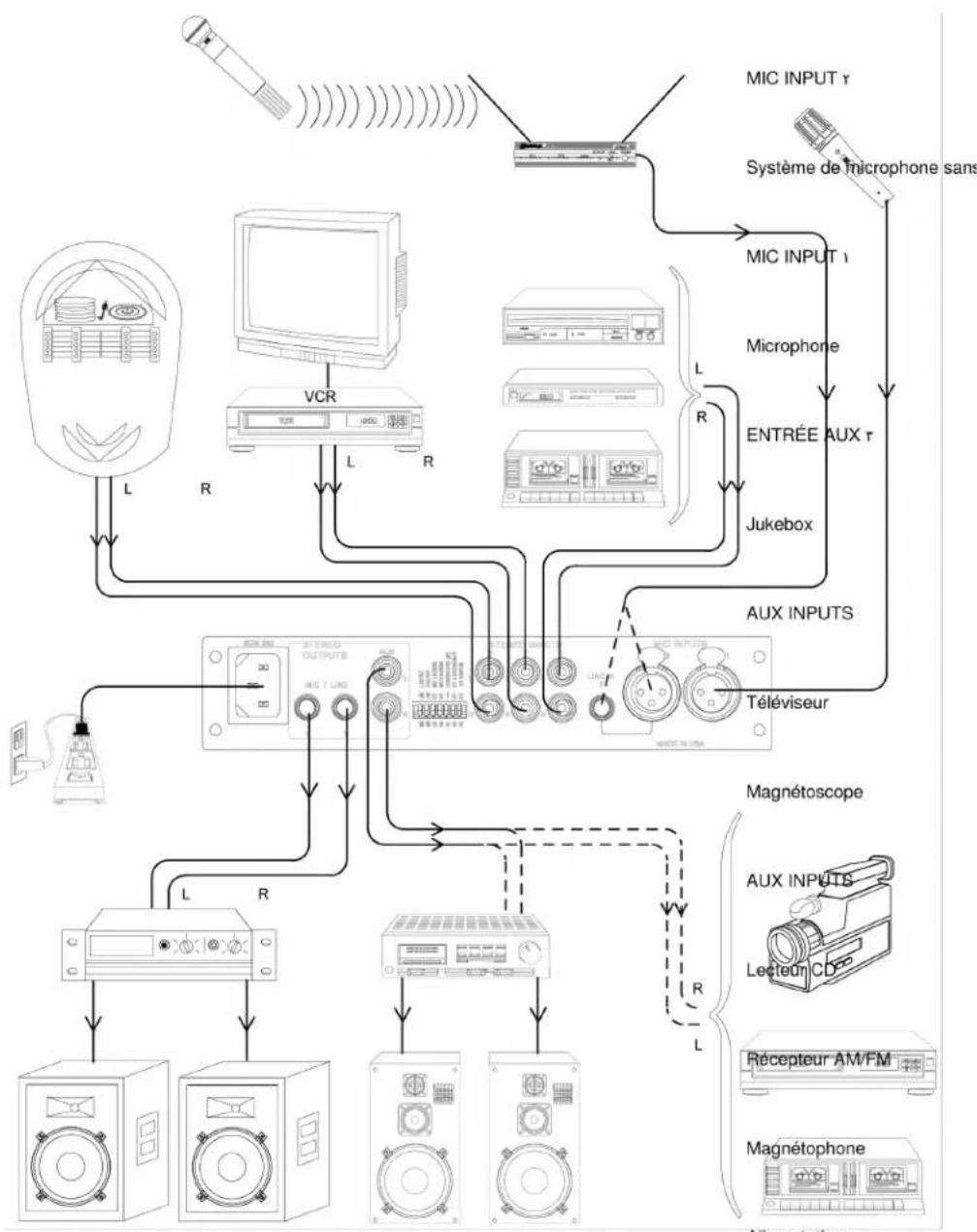

Raccordements

Modifications internes

Modifications internes

Les tensions rentrées à l'intérieur de cet équipement peuvent être mortelles. Aucune piece interne réparable par l'utilisateur. Confier toute réparation ou modification à du personnel qualifié.

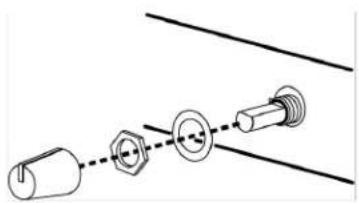

Démontage

Pour acceder à la carte de circuit imprimé (carte de Cl) afin d'apporter des modifications internes, utiliser les etapes suivantes :

1. Debrancher le cordon d'alimentation.
2. Retirer les boutons et écrous de retenue du panneau avant.

1. Retirer les deux vis situées à chaque coin inférieur du panneau frontal.
2. Retirer les quatre vis situées à chaque coin du panneau arrêté.
3. Faire glisser le panneau arriere et la carte de CI hors de I'arriere du chassin.

Lors du remontage du SCM262, NE PAS TROP SERRER les écrous de retenue des boutons. Exercer une force minimale pour serrer l'écrou (0,6-0,8 N-m (5-7 po-lb)). Si la force exerée sur les composants internes est excessive, ils seront endommagés.

Modification Mixeur mono

Ct t t

Mettre en court-circuit le cavalier X203.

Déactivation de l'alimentation fantôme

Cette modification désactive l'alimentation fantôme par canal.

Pour désactiver l'alimentation fantôme de Mic 1,steroler la résistance R121. Pour desactiver I'alimentation fantôme de Mic 2, re-tirer la résistance R122.

Affaiblisseur de préamplificateur de micro de 15 dB

Lorsque le signal d'un microphone est extrémement élevé, il peut s'avérer difficile d'obtenir le gain souhaïte ; en effet, ne tournier que légèrement la commande de gain peut transformer un murmure en son assourdissant. Cette modification ajoute un affaiblisseur de préamplificateur de micro de 15 dB permettant de régler plus précisément le gain des signaux de microphone extrémement élevés.

Retirer R160 (Mic 1) ou R183 (Mic 2).

Forte attenuation panoramicque des canaux MIC

Pour retirer MIC 1 des sorties de gauche, retirer R912. Pour retirer MIC 1 des sorties de droite, retirer R913.

Pour retirer MIC 2/LINE 2 des sorties de gauche, retirer R910. Pour retirer MIC 2/LINE 2 des sorties de droite, retirer R911.

Filtre passer-haut

Pour éliminer le filtré passé-haut 80 Hz,sterol la resistance R501 (Mic 1) ou R519 (Mic 2). Placer un condensateur de 10 à 33 F sur X501 (Mic 1) ou R502 (Mic 2). La polarite du condensateur n'a pas d'importance. Pour changer la fréquence du filtre passage-haut,sterol la resistance R501 (Mic 1) ou R519 (Mic 2),et placer le bon condensateur sur X501 (Mic 1) ou X502 (Mic 2) pour obtenir la fréquence charnière souhaitée.

Les tableaux suivants repertorient les fréquences charnières de filtrer passée-haut pour certaines des valeurs de condensateur les plus courantes :

Valeur de condensateur	Fréquence charnière
0,033 μF	803 Hz
0,047 μF	564 Hz
0,068 μF	390 Hz
0,1 μF	265 Hz
0,22 μF	120 Hz
Valeur de condensateur	Fréquence charnière
0,33 μF	80 Hz
0,47 μF	56 Hz
0,68 μF	39 Hz
1,0 μF	26,5 Hz
2,2 μF	12 Hz

Ampleur du ducking

Cette mddion per met dajster nveauon apiee aux canaux d'entree lsoque le ducking est acte.

L'ampleur du ducking auxiliaire peut etre modifie en retirant la resistance R213 en en inserant une resistance dans le cavalier X202. Utiliser les tableaux suivants pour déterminer la valeur de resistance appropriée à l'ampleur de ducking souhaitee.

Amplitudeur du ducking	Valeur de résistance
6 dB	4 000 Ω
9 dB	5 000 Ω
15 dB	7 500 Ω
20 dB	10 000 Ω
24 dB	12 000 Ω
29 dB	15 000 Ω
Amplitudeur du ducking	Valeur de résistance
36 dB	20 000 Ω
42 dB	25 000 Ω
47 dB	30 000 Ω
50 dB	33 000 Ω
55 dB	40 000 Ω

Seuil du ducking

Cette modification permet d'ajuster le seuil d'activation du circuit de ducking.

Le seul de ducking peut etre abaisé ou augmente. Il faut d'abord retirer la résistance R333, puis placer une résistance (R) sur le cavalier X303. Pour abaiser le seul de ducking, utiliser une valeur de résistance (R) inférieure a 2 000 ohms. Pour aug-mentation le seul de ducking, utiliser une valeur de résistance (R) supérieure a 2 000 ohms.

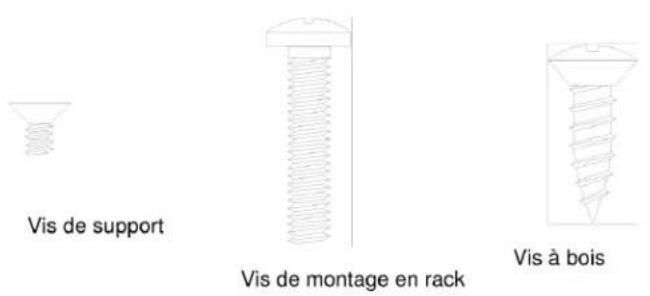

Matériel fourni

• 4 supports en caoutchouc. Pour une installation autonome.
• 1 support de montage en rack, long. Pour les installations en demi-rack (une seule unité).
  1 support de montage en rack, court. Pour les installations en demi-rack (montage simple) ou a montage jumelé.
• 2 supports de jumelage. Pour les installations à montage jumelé ou les installations fixes.
  12 vis de support, 6 mm (1/4 po). Pour fixer les supports au chassin.
  4 vis de montage en rack, 2,5 cm (1 po). Pour installer l'unité dans un rack.
  4 rondeles en plastique. Autiliser avec les vis de montage en rack fournies.
  4 vis à bois, 1,25 cm (1/2 po). Pour les installations fixes.

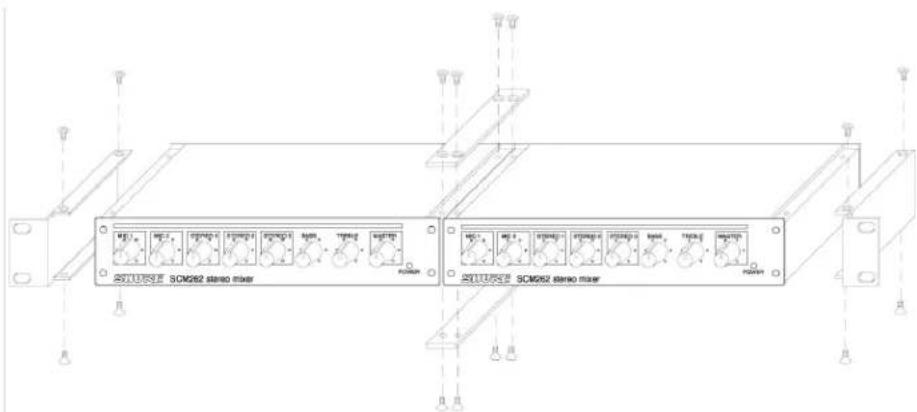

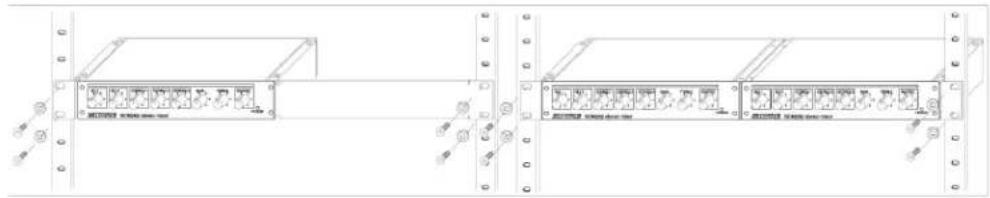

Installation en rack

Le SCM262 peut être installé en tant qu'une individuelle, ou dans le cadre d'un montage jumelé, avec un autre SCM262 ou une autre unité Shure pour demi-rack, par exemple, le SCM268 ou le DFR11EQ. Fixer les supports de montage en rack en employant l'une des méthodes suivantes :

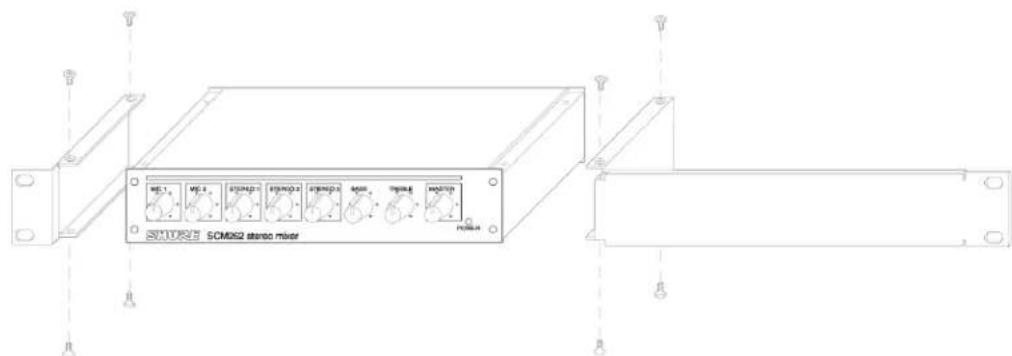

Installation d'une seule unité (demi-rack):

1. Fixer les supports courts et longs de montage en rack au SCM262 à l'aide de huit (8) des vis de support fournies.

Installation à montage jumele :

1. Jumeler les deux unités côte à côte à l'aide des deux (2) supports de jumelage. Ces supports doivent chevaucher les rebords en retrait du dessus et du dessous de chacun des chassin. Les fixer à l'aide de huit (8) vis de support.

Veiller à utiliser les deux supports de jumelage : un sur le dessus et un sur le dessous.

1. Fixer les supports courts de montage en rack à l'extérieur des unités combinées à l'aide de huit (8) des vis de support.

1. Une fois les supports fixés, installer l'unité dans un rack d'équipement à l'aide des vis de montage en rack et des rondelles de plastique fournies.

Installation autonomy

1. Coller les quatre (4) supports en caoutchouc fournis au dessous de l'unité, sur chaque coin. Cela l'empêchera de glisser et protégera la surface de la table.

Installation fixe

Pour fixer définitivement le SCM262 au-dessus ou en dessous d'une table, d'une étagère ou d'un plan de travail, employer les étapes suivantes :

1. Fixer les supports de jumelage aux rebords en retrait du chassin à l'aide de quatre (4) vis de support.

Installation sur partie supérieure : Fixer les supports de jumelage au dessous de l'unité.

Installation suspendue: Fixer les supports de jumelage au dessus de l'unité.

1. Fixer les supports de jumelage à la surface à l'aide des quatre (4) vis à bois fournies.

Installation sur partie supérieure

Caracteristiques

Réponse en fréquence

a1kHz

Commutateur Micro/Ligne	150 Hz à 20 kHz ±2 dB
Entrée Aux.	20 Hz à 20 kHz ±2 dB

Filtre passer-haut

-6 dB/octave inférieure à 80 Hz

Distorsion harmonique totale

1 kHz, sortie +4 dBu, sortie de melange (principal) à +0 dB

<0,25%

Bruit d'entrée équivalent

source symétrie 150 Ω, pondéré en A

-128 dBV

Bruit de sortie

Commandes de canal entiere a gauche, pondere en A

Master entitérement à gauche	-95 dBV
Master entitérement à droit	-59 dBV

Rejet en mode commun

70dB，a1kHz

Polarité

Toutes les entrées vers toutes les sorties, sans inversion.

Protection contre les surcharges et courts-circuits

Le court-circuitage des sorties, y compris pendant des périodes prolongées, n'entraine aucun dommage.

Les entrées microphone ne sont pas endommagées par les signaux allant jusqu'à +10 dBV, et les entrées auxiliaires et entrées de ligne ne le sont pas par les signaux allant jusqu'à +28 dBV

Égalisation

Graves (dégradé BASSE fréquence, fréquence charnière de 250 Hz)	±6 dB
Aigus (dégradé haute fréquence, fréquence charnière de 4 kHz)	±6 dB

Ducking

Niveau des canaux de microphone 1 et 2	-20 dB ou -∞ dB
Activation time	10 ms, typique
Temps de désactivation de micro	2 s, typique

Temps de désactivation de la fonction Jukebox Mute

30 s, typique

Alimentation fantōme

Circuit ouvert 12 VCC via des résistances de 680 Ω

Tension de fonctionnement

SCM262	100-200 V c.a., 50/60 Hz, 60 mA
SCM262E	220-240 V c.a., 50/60 Hz, 30 mA

Plage de températures

Température de fonctionnement	-7° – 35°C (20° –95°F)
Température de stockage	-29° – 74°C (-20° –165°F)

Dimensions

$$ 4 3 \times 2 1 8 \times 1 6 2 \mathrm {m m s} (1, 7 2 \times 8, 6 0 \times 6, 3 7 \mathrm {p o}) $$

Poids net

$$ 1, 1 \mathrm {k g} (2 \mathrm {l b}, 5 \mathrm {o z .}) $$

Gain de tension (typique, les commandes étant entierement à droite)

Entrée	Sortie
	Micro	Ligne	Aux.
Micro à faible impédance (150 Ω)	32 dB	72 dB	60 dB
Ligne	-9 dB	31 dB	19 dB
Stéréo	-5 dB	35 dB	23 dB

Entres

Entrée	Impédance
	Conçue pour utilisation avec	Effective (typique)	Niveau d'échéage d'entrée
Micro (XLR)	<600 Ω	1,4 kΩ	-16 dBV
Ligne	<10 kΩ	155 kΩ	+24 dBV
Stéréo	<2 kΩ	21 kΩ	>28 dBV

Sorties

Sortie	Impédance
	Conçue pour utilisation avec	Effective (typique)	Niveau d'échéage de sor- tie
Micro	>600 Ω	3 Ω	-22 dBV
Ligne	>5 kΩ	300 Ω	+18 dBV
Aux.	≥10 kΩ	1,5 kΩ	+5 dBV

Pieces de rechange

Conformité d'entretien

Pour plus de détails sur les réparations ou les pièces, contacter le service Entretien de Shure au 1-800-516-2525 (aux États-Unis seulement). À l'extérieur des États-Unis, contacter le centre de réparations Shure/agree.

Homologations

Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE.

La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance

Representant agreé européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

75031 Eppingen, Allemagne

Telephone:[phone]

Télécopie: [phone]
