TSA100D4 - Subwoofer PIONEER - Notice d'utilisation et mode d'emploi gratuit

Marque	Pioneer
Modèle	TSA100D4
Type de produit	Subwoofer (caisson de graves)
Diamètre du haut-parleur	25 cm
Puissance continue (RMS)	400 W
Puissance maximale (musicale)	1300 W
Impédance nominale	4 Ω (double bobine - DVC)
Bande passante	20 Hz – 2,0 kHz (-20 dB)
Sensibilité	74 dB (1 W/1 m) / 80 dB (1 W/0,5 m)
Diamètre de découpe	230 mm
Profondeur de montage	123 mm
Hauteur	149 mm
Type de membrane	Membrane composite renforcée IMPP
Suspension	Double spider pour stabilité à haute puissance
Structure magnétique	Renforcée pour contrôle des graves
Utilisation recommandée	Caisson clos uniquement
Applications	Car Sound Simulator (application smartphone)

FOIRE AUX QUESTIONS - TSA100D4 PIONEER

Quelle est la puissance recommandée de l'amplificateur pour ce subwoofer ?

Pioneer recommande d'utiliser un amplificateur dont la puissance continue (RMS) est inférieure à la puissance nominale du haut-parleur (400 W RMS) pour éviter d'endommager le haut-parleur.

Puis-je utiliser ce subwoofer en enceinte ouverte (baffle infini) ?

Non, ce haut-parleur est conçu pour fonctionner uniquement en caisson clos. Une utilisation en enceinte ouverte réduirait la qualité sonore et la pression acoustique, et pourrait endommager le haut-parleur de façon irréversible.

Comment brancher les deux bobines mobiles (DVC) ?

Les deux bobines doivent être connectées à l'amplificateur. Ne jamais connecter une seule bobine, car cela entraînerait un fonctionnement incorrect.

Quel est le diamètre de découpe nécessaire pour l'installation ?

Le diamètre de découpe est de 230 mm.

Que faire si le son devient déformé à volume élevé ?

Réduisez immédiatement le volume. Une distorsion audible peut indiquer que le haut-parleur est poussé au-delà de ses limites, ce qui peut l'endommager.

Ce subwoofer est-il adapté à une utilisation en voiture ?

Oui, il est conçu pour l'installation dans un véhicule. Pioneer propose même l'application Car Sound Simulator pour améliorer l'expérience sonore dans l'habitacle.

Comment protéger mon ouïe lors de l'écoute ?

Réglez le volume à un niveau confortable sans distorsion. Évitez d'écouter à des niveaux excessifs pendant de longues périodes, car cela peut endommager votre audition de façon permanente.

Le haut-parleur chauffe-t-il en fonctionnement ?

Oui, une utilisation continue à plein volume peut élever la température du circuit magnétique. Ne touchez pas directement les parties métalliques et ne placez pas d'objets à proximité pour éviter tout risque de brûlure ou de déformation.

Quelles sont les dimensions extérieures du subwoofer ?

Les dimensions sont : diamètre de découpe 230 mm, profondeur de montage 123 mm, hauteur 149 mm.

Ce modèle est-il compatible avec la gamme Pioneer série A ?

Oui, il est optimisé pour fonctionner avec toute la gamme série-A Pioneer, offrant une meilleure qualité sonore et un contrôle précis des graves.

MODE D'EMPLOI TSA100D4 PIONEER

La protection de votre ouïe est entre vos mains

Pour assurer le rendement optimal de votre matériel et - plus important encore - la protection de votre ouie, reglez le volume à un niveau raisonnable. Pour ne pas alterer votre sens de la perception, le son doit être clair mais ne produit aucun vacarme et être exempt de toute distorsion. Notre ouie peut vous jour des tours.

Avec le temps, votre système auditif peut en effet s'adapter à des volumes supérieurs, et ce qui vous semble un «niveau de comport normal» pourrait au contraire être excessif et contributor à endommager votre ouie de façon permanente. Le réglage de votre matériel à un volume sécuritaire AVANT que votre ouie s'adapte vous permettra de mistroux vous protégé.

CHOISISSEZ UN VOLUME SECURITAIRE:

• Reglez d'abord le volume à un niveau inférieur.
  Montez progressivement le volume jusqu'à un niveau d'écoute comfortable ; le son doit être clair et exempt de distorsions.
• Une fois que le son est à un niveau comfortable, ne touchez plus au bouton du volume.

N'OUBLIEZ PAS DE RESPECTER LES DIRECTIVES SUIVANTES:

Lorsque you montez le volume, assurez-vous de pouvoir quand meme entendre ce qui se passe autour de vous.
Faites tres attention ou cessez temporairement l'utilisation dans les situations pouvant s'aver dangereuses.
N'utilisez pas des écouteurs ou un casque d'écoute lorsque vous opéré un vehicule motorisé; une telle utilisation peut creer des dangers sur la route et est ilégale à de nombreux endroits.

WARNING

Les "subwooers" série enceinte fermé sont capables de reproduire la musique à des niveaux extrémement hauts.

Des précautions doivent être prises afin d'éviter un risque détruire le système auditif des passagers.

En outre, en conducisant avec le systeme a un haut niveau de volume, vous risquez de ne pas entendre les vehicules de secours.

ADVERTENCIA

La série de compartmentio sellado de subwoofoers es capaz de reproduir musica a niveles extremamente altos.

Afin d'eviter d'endommager les haut-parleurs, observer les précautions suivantes.
· Si la musique semble déformée ou si des parasites sont perçus à volume élevé, baisser le volume.
- Afin d'éviler d'abimer le haut-parleur avec une amplification élevée, PIONEER recommande d'utiliser des amplificateurs dont le niveau de puissance continue (RMS) est inférieure à la puissance nominale du haut-parleur.
Quand ce haut-parleur est utilise de facon continue a plein volume, la temperature de ses circuits magnetiques s'eleve, evitez donc de le toucher directement de la main ou de placer des objets a proximite. S'il est chaud, il pourrait occasionner des brulures, une deformation ou des degats sur des objets voisins.
- Ne jamais connecter une seule bobine mobile de ce haut-parleur de Double Bobine Mobile (DVC).
- Les deux bobines doivent être connectées sur l'amplificateur afin d'assurer un fonctionnement correct.
- Ce type de haut-parleurs est prévu de fonctionner uniquement en clos (caisson), en raison de sa suspension spécifique. Sinon la qualité sonore sera affectée et sa puissance réduite de trois quarts en pression acoustique (SPL). Si la conditionci-dessus n'est pas prise en compte le haut-parleur pourrait subir des dégats non réversibles.

PRECAUCION

1. Membrane renforcée composite IMPP pour une faible distortion et un fort niveau de grave
2. Stabilité et linéarité à haute puissance grâce à la double suspension "spider" (TS-A120D4)

La nouvelle suspension "spider" apporte stabilité et linéarité même à haute puissance (TS-A100D4)

1. Structure magnétique renforcée pour un total contrôle du grave
2. Fonctionnement optimisé avec toute la gamme série-A

CHARACTERISTICAS

Car Sound Simulator Application for more in-car sound experience. / Application Car Simulator pour plus d'expérience sonore dans la voiture.

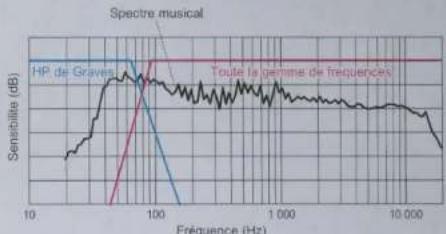

La conception sonore de la série A offre une meilleure qualite sonore

• Haute tenue en puissance et haute efficacité
• Puissance et grave contrôle
• Fréquences adaptées à la série-A Pioneer

CHARACTERISTIQUES

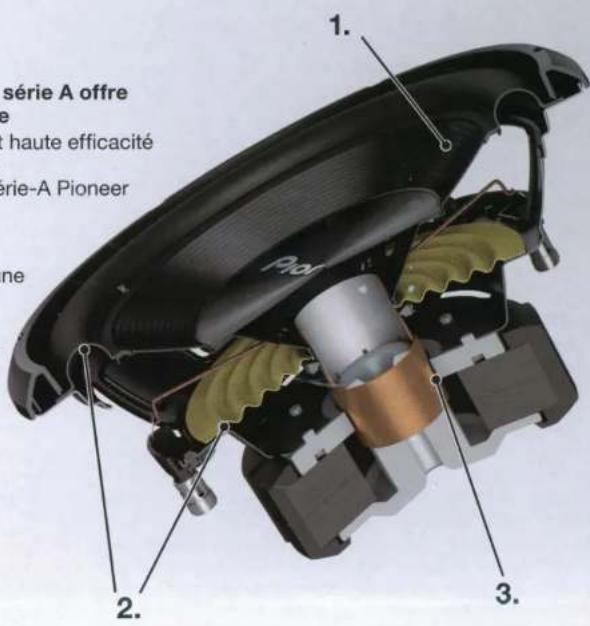

1. Membrane renforcée composite IMPP pour une faible distortion et un fort niveau de grave
2. La nouvelle suspension "spider" apporte stabilité et linéarité même à haute puissance
3. Structure magnétique renforcée pour un total contrôle du grave
4. Fonctionnement optimé avec toute la gamme série-A

TM INJECTION MOLODED CONE

Subwoofer pour une parfaite reproduction musicale

Pricere delire obligatoirement le manuel d installation ci-joint avant de monter Ihaut-parleur.

Taille de haut-parleur 25cm
· Puissance continue (RMS) 400 W
·Puissance musicale maximum 1300 W
·Sensibilite 74dB（1W/1m）

80dB（1W/0.5m）

·Bande passante 20 Hz a 2,0 kHz (-20 dB)
Impedance nominale 4 DVC

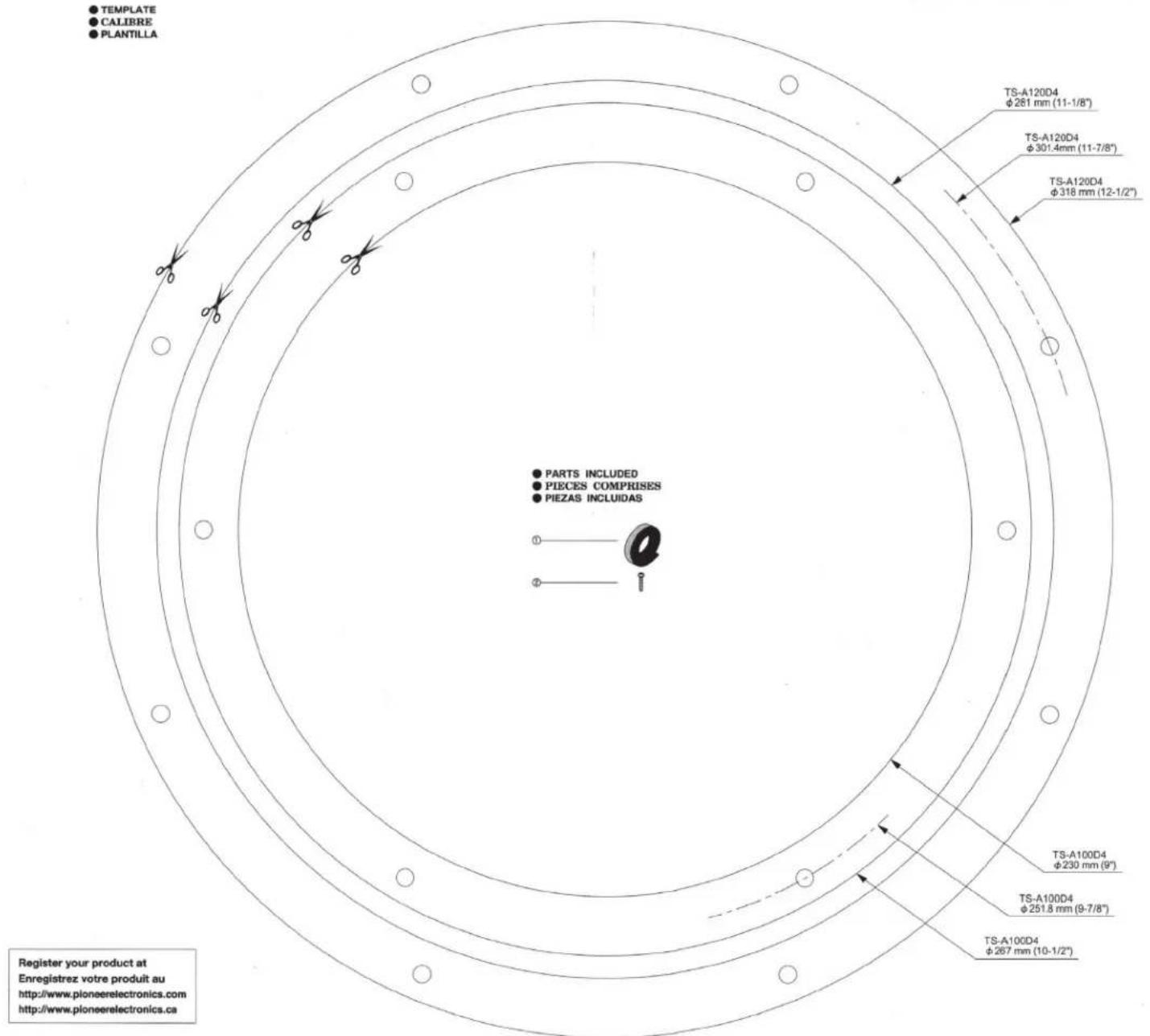

Diametre de decoupe 230 mm

ESPECIFICACIONES

Model	Côté hole	Mounting depth	Height
Modèle	Ortizie de découpeAjçem portadé	Profundeur d'essentiationProndufiale de montage	Rastreur Altura
TS-A130D	Φ 281 (11-19 Da)	147 (5-34)	164 (5-12)
TS-A190D	Φ 230 (5 Da)	123 (5-14)	149 (5-18)
			mm(n)
