Type de produit	Table de cuisson gaz
Marque	DE DIETRICH
Modèle	DTG 708 X
Dimensions (L x P x H)	34 x 48 x 5,1 cm
Poids	Environ 5 kg
Alimentation électrique	220-240 V ~ 50 Hz
Type de gaz compatible	Gaz naturel (G20) / Butane (G30) / Propane (G31)
Puissance totale (gaz naturel)	6,1 kW
Nombre de foyers	1 (brûleur forte puissance avec brûleur central + couronne extérieure)
Puissance brûleur central	1,05 kW (réduit 0,615 kW)
Puissance couronne extérieure	5,05 kW (réduit 2,05 kW)
Allumage	Électronique avec bougies d'allumage
Dispositifs de sécurité	Thermocouple, verrouillage clavier, indicateur de chaleur résiduelle (H), arrêt général
Minuterie	Intégrée, programmable jusqu'à 99 minutes, arrêt automatique
Réallumage automatique	Oui, limité à 2 tentatives
Matériau de la surface	Verre vitrocéramique
Grilles	Émaillées
Raccordement gaz	G1/2, tube rigide cuivre ou flexible homologué
Section câble d'alimentation	3 x 1 mm² (H05V2V2F)
Fusible recommandé	10 A
Classe d'installation	Classe 3 (selon EN 30-1-1)
Entretien quotidien	Nettoyage verre avec produit spécifique ; brûleurs avec brosse non métallique
Accessoires fournis	Injecteurs butane/propane, joint mousse, pattes de fixation

FOIRE AUX QUESTIONS - DTG 708 X DE DIETRICH

Comment changer le gaz du naturel au butane/propane ?

Avant tout branchement, basculez l'interrupteur de changement de gaz vers la gauche (butane/propane). Adaptez le raccordement gaz selon le paragraphe 'Raccordement gaz'. Remplacez les injecteurs par ceux fournis dans la pochette : dévissez les injecteurs existants avec la clé fournie, vissez les nouveaux à la main puis serrez au couple de 4 N.m (brûleur forte puissance) ou sans dépasser la limite marquée. Remontez les brûleurs et cochez l'étiquette de gaz.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que le gaz est ouvert (bouteille non vide) et que le tuyau n'est pas coincé. Vérifiez que les injecteurs ne sont pas bouchés (débouchez avec une épingle à nourrice). Si l'étincelle est présente mais pas de flamme, purgez l'air en maintenant la commande enfoncée. Si le problème persiste, consultez les codes erreur ou appelez le service après-vente.

Comment utiliser la minuterie ?

Mettez le brûleur en fonctionnement et réglez la puissance désirée. Appuyez sur la touche minuterie, puis réglez la durée avec les touches + ou - (max 99 min). En fin de cuisson, la zone s'éteint, la minuterie affiche 0 et un bip retentit. Appuyez sur + ou - pour arrêter le bip. Pour arrêter la minuterie avant la fin, appuyez simultanément sur + et - jusqu'à 0.

Comment verrouiller le clavier ?

Appuyez environ 3 secondes sur la touche de verrouillage (symbole cadenas). Le voyant s'allume et toutes les commandes sont bloquées, sauf la touche marche/arrêt des foyers et l'arrêt général. Pour déverrouiller, appuyez à nouveau 3 secondes sur la même touche.

Que signifie le code erreur E4 ?

Le code E4 indique que le brûleur ne parvient pas à s'allumer. Vérifiez que le gaz est bien ouvert, que les brûleurs sont correctement assemblés, que les injecteurs correspondent au gaz utilisé et que des étincelles se produisent. Après vérifications, renouvelez la mise en marche. Si le défaut persiste, contactez le service après-vente.

Puis-je utiliser un wok sur cette table ?

Oui, le brûleur forte puissance est compatible avec les woks. Utilisez de préférence un wok à fond plat ou la grille spéciale (si fournie). Le grand diamètre de la couronne extérieure permet une bonne répartition des flammes autour du wok.

Comment nettoyer les brûleurs ?

Attendez que l'appareil soit froid. Retirez les grilles, chapeaux et têtes de brûleurs. Nettoyez-les avec de l'eau chaude et une éponge non abrasive. Pour les taches persistantes, utilisez une crème non abrasive. Rincez et essuyez soigneusement chaque pièce avant de remonter. Ne nettoyez jamais les brûleurs au lave-vaisselle.

La flamme est irrégulière, que faire ?

Vérifiez que les brûleurs sont correctement assemblés (chapeaux et têtes bien positionnés). Assurez-vous que les injecteurs ne sont pas obstrués. Contrôlez que le gaz utilisé correspond aux injecteurs installés (voir tableau des caractéristiques). Vérifiez aussi qu'il reste suffisamment de gaz dans la bouteille.

Puis-je installer la table au-dessus d'un four ?

Oui, à condition que le four soit en position basse et que sa ventilation s'effectue à l'avant. Pratiquez une entrée d'air de 40 cm² sur la paroi latérale du meuble. Important : l'utilisation simultanée avec un four en mode pyrolyse est interdite pour des raisons de sécurité thermique.

Où trouver des pièces détachées ?

Contactez le service après-vente DE DIETRICH au 0892 02 88 04 (0,34 €/min) ou par courrier à Service consommateurs, BP 9526, 95069 CERGY PONTOISE CEDEX. Indiquez le modèle, type et numéro de série (sur plaque signalétique). Utilisez exclusivement des pièces certifiées d'origine.

MODE D'EMPLOI DTG 708 X DE DIETRICH

Chere Cilente, Cher Client,

Vous avez acquis une table de cuisson DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.

Votre nouvelle table DE DIETRICH s'intégrera harmonieusement dans votre cuisine et alliera parfaitement les performances de cuisson et la facilité d'utilisation. Nous avons voulu vous offrir un produit d'excellence.

Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de hottes aspirantes, de lave-vaisselle, et de réfrigerateurs intégrables, que vous pourrez coordonner à votre nouvelle table de cuisson DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire au possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.dietrich-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

De Dietrich les nouveaux objets de valeur

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : Avant de mesurer tout appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec

son fonctionnement.

• Consignes de sécurité 04
• Respect de l'environnement 05 Description de votre appareil 06
• Description de votre clavier de commandes 07

1 / Installation de votre appareil

• Choix de l'emplacement 08
• Encastrement 08 Conseils d'encastrement 09 Raccordement électrique 10 Raccordement gaz 11 Changement de gaz 13

2 / Utilisation de votre appareil

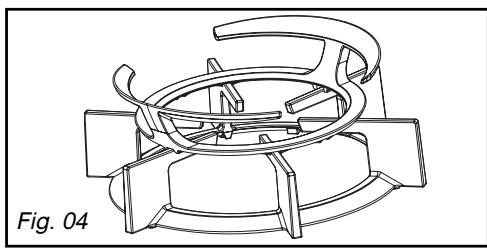

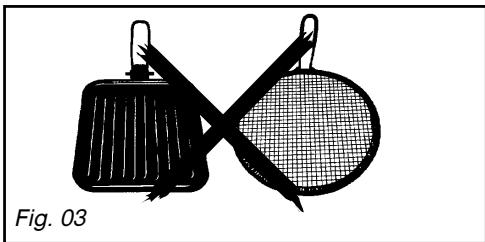

Description de votre four 19 - Récipients adaptés pour les brûleurs gaz 20 - Mise en marche des brûleurs gaz 21 - Description des commandes (modèle 2 faux) 22 - Réglage de la minuterie tournante (modèle 2ieux) 23 - Description des commandes (modèle 1 feu forte puissance) 24 - Réglage de la minuterie (modèle 1 feu) 25

3 / Entretien courant de votre appareil

• Entretenir votre appareil 26

4 / Messages particuliers, incidents

• En cours d'utilisation 27

5 Petites PANNES et anomalies 28

6/GUIDE DE CUISSON GAZ (modèle 2 feux) 29 6/GUIDE DE CUISSON GAZ (modèle 1 feu forte puissance) 29

7 / Service apres-vente et relations consommateurs

Interventions 30 - Relations consommateurs 30

Consignes de sécurité

-Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation. -Cet appareil doit être installé conformément aux règlementations en vigueur et utilisé seulement dans un endroit bien aéré. Consultez ce guide avant d'installer et d'utiliser votre appareil. - Les cuissons doivent être réalisées sous voûte surveillance. - Ces tables de cuisson destinées exclusivement à la cuisson des boissons et denrées alimentaires ne contiendront aucun composant à base d'amianté. -Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. - Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d'ENTRETIEN ou INFLAMMABLES (atomiseur ou récipient sous pression, ainsi que papiers, livres de recettes...). - Si vous utilisez un tiroir placé sous la table, nous vous déconseillons le rangement d'objets craignant la température (plastiques, papiers, bombes aérosols, etc...). -Votre table doit être déconnectée de l'alimentation (électrique et gaz) avant toute intervention. - En branchant des appareils électriques sur une prise de courant située à proximité, assurez-vous que le câble d'alimentation ne soit pas en contact avec les zones chaudes. - Par mesure de sécurité, après utilisation, n'oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz butane/propane. -Le marquage CE est apposé sur ces tables. -L'installation est réservée aux installateurs et techniciens qualifiés. -Avant l'installation, assurez-vous que les conditions de distribution locale (nature et

pression du gaz) et le réglage de l'appareil sont compatibles.

• Cette table est conforme à la norme EN 60335-2-6 en ce qui concerne les échauffements des meubles et de classe 3 en ce qui concerne l'installation (selon norme EN 30-1-1).

Attention - les cons

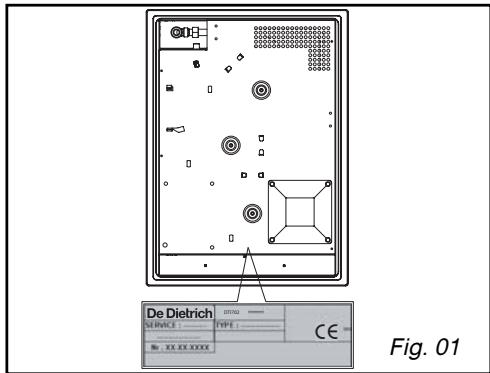

• Les conditions de réglage sont inscrites sur une étiquette située dans la pochette, ainsi que sur l'emballage.
• Afin de retrouver aisément les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs" (cette page vous explique également où les trouver sur votre appareil).
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience, ou de connaissance, sauf si elles ont pu bénéficier, par l'inter

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

13/14

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec

d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

Conseil

Ce guide d'installation et d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions générées.

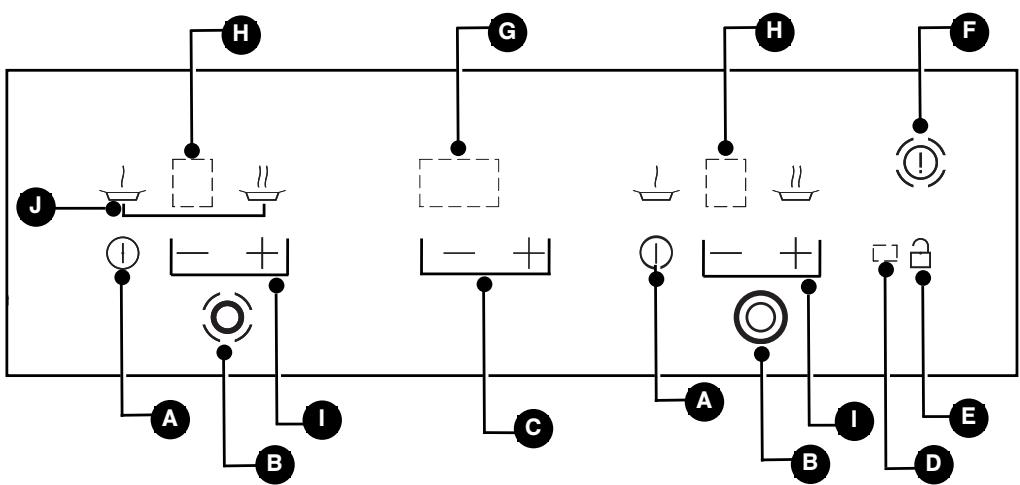

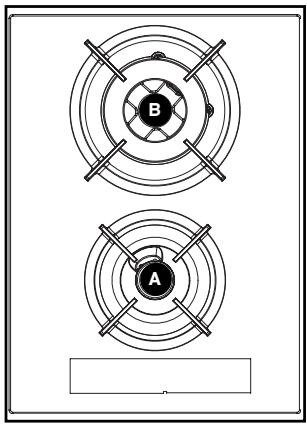

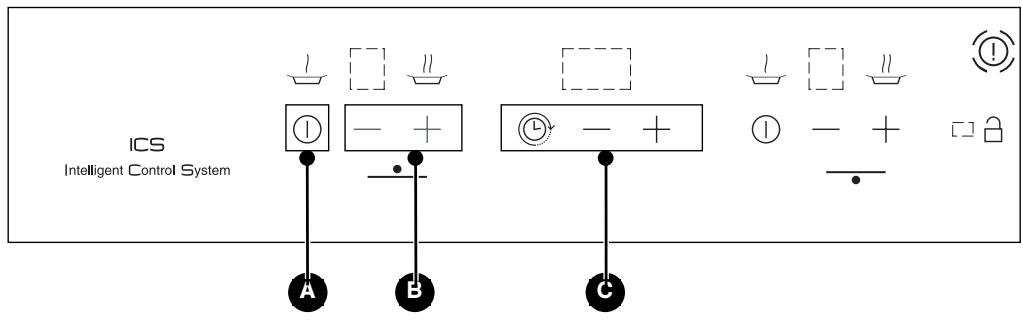

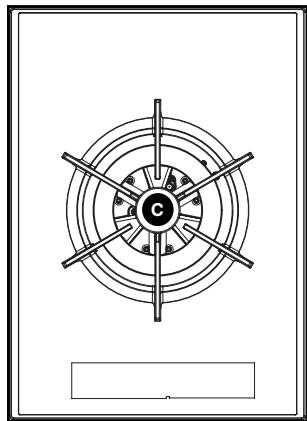

• DESCRIPTION DE VOTRE CLAVIER DE COMMANDES Modèle 2ieux DTG738*/*

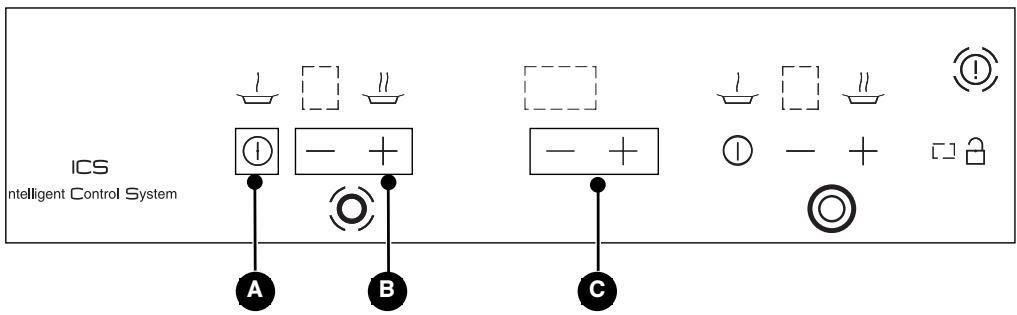

Modèle 1 feu DTG708 */*

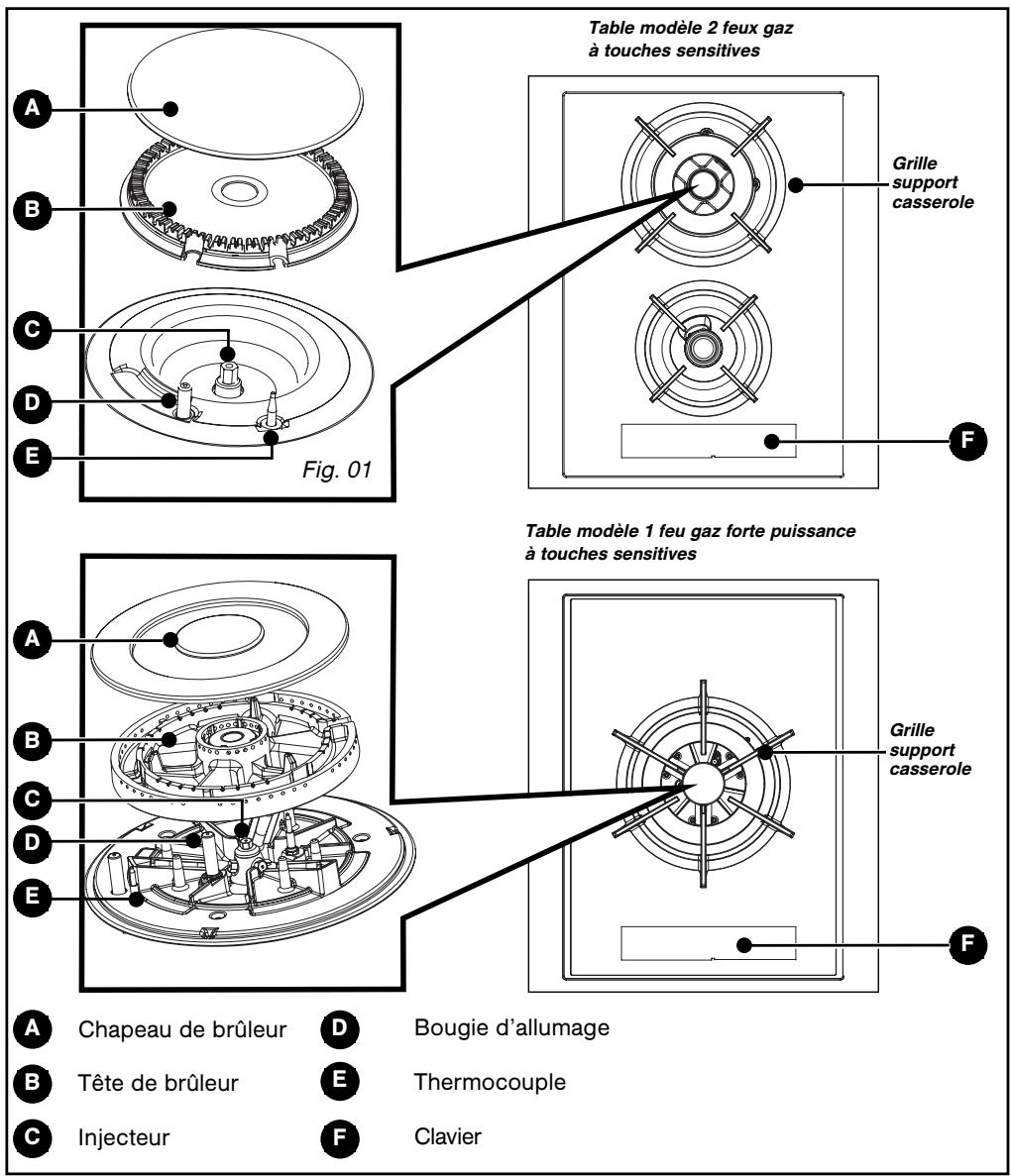

A Touche marche/arrêt du foyer B Repère foyer Réglage minuterie Voyant de verrouillage E Touche verrouillage/déverrouillage du clavier

F Touche arrêt général G Affichage du temps de la minuterie H Affichage de la puissance du foyer Réglage de la puissance du foyer Touches d'accès direct

Choix DEL l'emplacement

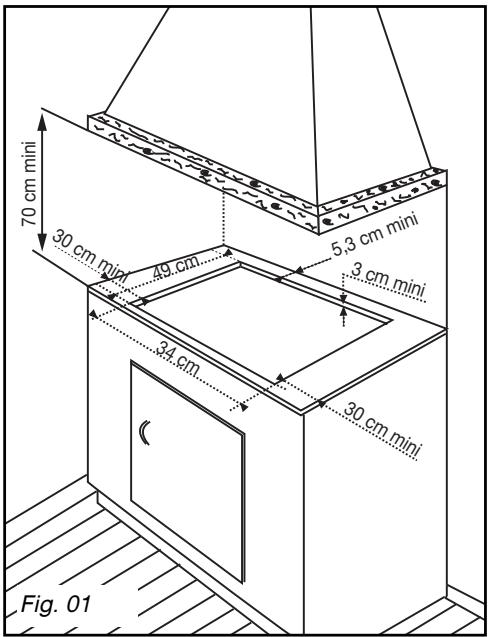

Votre appareil doit être encastré dans le plateau d'un meuble support de 3 cm d'épaisseur minimum, fait en matière qui résiste à la chaleur, ou bien revêtu d'une telle matière.

Pour ne pas gêner la manipulation des ustensiles de cuisson, il ne doit y avoir ni meuble ni paroi à droite, ni à gauche, à moins de 30 cm de la table de cuisson.

Si une cloison horizontale est positionnée sous la table, celle-ci doit être située entre 10cm et 15cm par rapport au-dessus du plan de travail. Dans tous les cas, ne rangez pas d'atomiseur ou de recipient sous pression dans le compartment qui pourrait existier sous la table (voir chapitre "Consignes de sécurité").

Avant l'installation

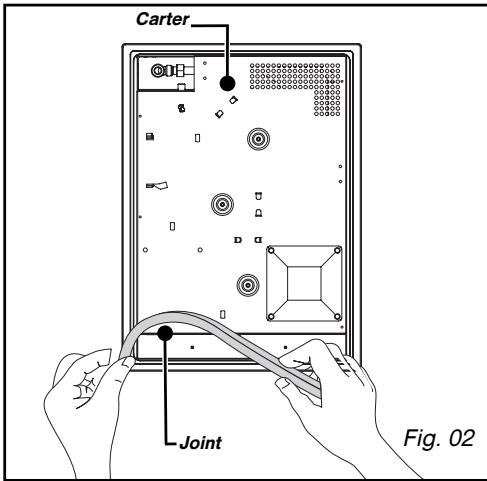

de votre appareil, et pour assurer l'étanchéité entre le caisson et le plan de travail, il est nécessaire de coller le joint fourni dans la pochette (Fig. 02).

• Retirez les grilles support casserole, les chapeaux de brûleurs et les têtes de brûleurs en repérant leur position.
• Retournez la table et posez-la avec précaution au-dessus de l'ouverture du meuble pour ne pas endommager les manettes et les bougies d'allumage. Collez le joint mousse, livré avec l'appareil, sur le pourtour extérieur du cadre. Ce joint assure

APPAREIL
	Largeur	Profondeur	Epaisseur	Modèle
Découpe meuble standard	34 cm	49cm	suivant meuble	38 cm
Découpe meuble standard	34 cm	49cm	suivant meuble	38 cm
Dimensions hors tout au-dessus du plan de travail	38 cm	52cm	5 cm	38 cm
Dimensions hors tout au-dessus du plan de travail	34 cm	48cm	5,1 cm	38 cm

l'étanchéité entre le verre et le plan de travail (Fig. 02 : modulo avec touches sensitives).

• Placez la table de cuisson dans l'ouverture du meuble support ennant soin de bien la centrer dans la découverture. -Replacez les grilles support casserole, les chapeaux, et les têtes de brûleurs. -Raccordez le cable d'alimentation de la table à l'installation électrique de votre cuisine (voir paragraphe "Racordement électrique"). -Raccordez votre appareil à l'installation gaz (voir paragraphe "Raccordement gaz").

Conseils d'encastrement

Trous de fixation

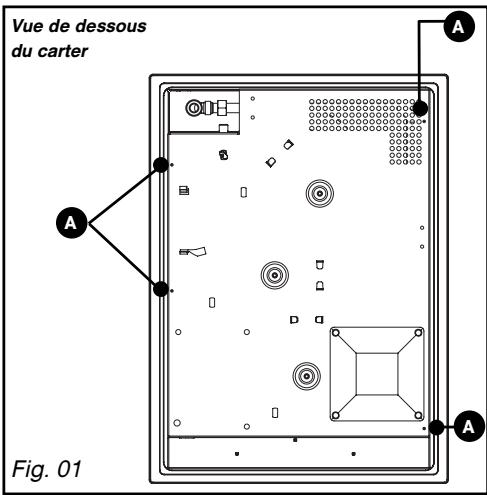

-Vous pouvez immobiliser, si vous le désirez, la table au moyen de pattes de fixation livrées avec leur vis se fixant aux coins du carter. Utilisez impérativement les trous prévus à cet effet suivant le dessin ci-dessus (Fig. 01).

• Arrêtez de visser quand la patte de fixation commence à se déformer.

Ne pas utiliser de visseuse.

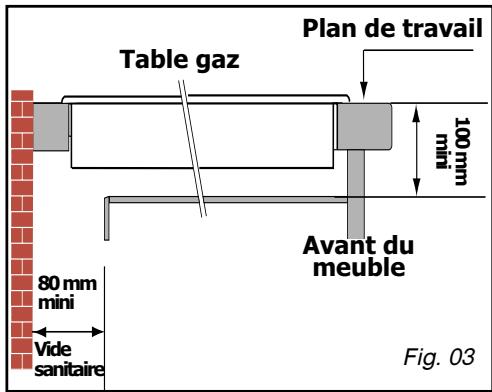

Cas d'encastrement au-dessus d'un TIROIR, d'un MEUBLE avec porte ou TIROIR

• Au-dessus d'un meuble vide ou d'un tiroir (Fig. 02).

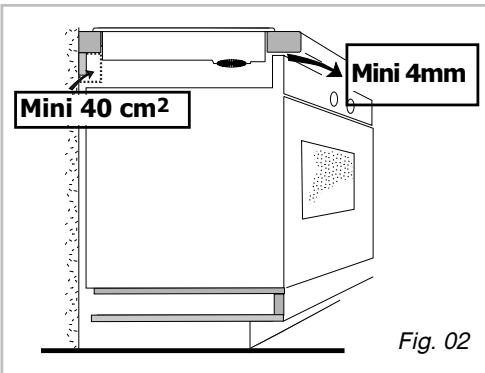

L'encastrement de votre table au-dessus d'un four nécessite que celui-ci soit en position basse. Il est déconseilé d'installer votre table au-dessus d'un four dont la ventilation ne s'effectue pas à l'avant.

Pratiquez sur la paroi droite ou gauche du meuble du four, une entrée d'air de 40 cm².

Attention

Les sécurités thermiques de la table interdisent son utilisation simultanée avec un four en mode pyrolyse.

Raccordement electrique

Votre table est livrée avec un cordon d'alimentation (de type H05V2V2F - section 1 mm²) à 3 conducteurs (dont 1 pour la terre : jaune/vert). Ces conducteurs doivent être branchés sur le réseau par l'intermédiaire d'une prise de courant phase + terre + neutre normalisée CEI 60083 ou d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3,5 mm.

SECTION DU CÂBLE Â UTILISER
	220-240 V~ - 50 Hz
CÂble H05V2V2F - T90	3 conducteurs dont 1 pour la terre
Section des conducteurs en mm2	1
Fusible	10 A

La fiche de prise de courant doit être accessible après installation.

Attention

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son Service Après-Vente.

Remarques préliminaires

Si votre table de cuisson est installée au-dessus d'un four ou si la proximité d'autres éléments chauffants risque de provoquer un échauffement du raccordement, il est impératif de réaliser celui-ci en tube rigide.

Si un tuyau flexible ou un tube souple (cas du gaz butane) est utilisé, il ne doit pas entrer en contact avec une partie mobile du meuble ni passer dans un endroit susceptible d'être encombré.

Attention

Tous les tubes souples et tuyaux flexibles dont la durée de vie est limitée doivent avoir une longueur maximum de 2 metres et être visibles sur toute la longueur. Ils doivent être remplacés avant leur date limite d'utilisation (marquée sur le tuyau). Quel que soit le moyen de raccordement choisi, assurez-vous de son étanchéité, après installation, avec de l'eau savonneuse.

En France, vous devez utiliser un tube ou un tuyau portant l'estampille NF Gaz

Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d'installation.

Gaz distribué par canalisation gaz naturel,

Pour votre sécurité, vous devez avoir besoin d'exclusivement l'un des 3 raccordements suivants:

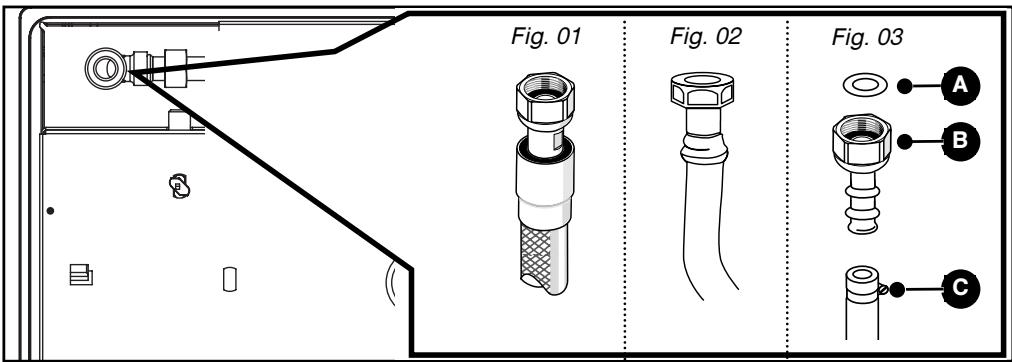

Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Résiliez le raccordement directement à l'extrémité du coude monté sur l'appareil.

Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conformé à la norme NF D 36-121) dont la durée de vie est illimitée (Fig. A).

Raccordement avec un tube flexible caoutchouc renforcé à embouts mécaniques vissables (conformé à la norme NF D 36-103) dont la durée de vie est de 10 ans (Fig. B).

Attention

Lors du raccordement gaz de votre table, si vous ETES amené à changer l'orientation du coude monté sur l'appareil :

① Changez le joint d'étanchéité. ② Vissez l'écrou du coude en ne dépassant pas un couple de vissage de 17 N.m.

Fig. A Fig. B

- Gaz distribué par bouteille ou réservoir (gaz butane/propane)

Pour votre sécurité, vous devez désigner exclusivement l'un des 3 raccordements suivants:

Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Résiliez le raccordement directement à l'extrémité du coude monté sur l'appareil. Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conformé à la norme NF D 36-125) dont la durée de vie est illimitée (Fig. 01). Raccordement avec un tuyau flexible caoutchouc renforcé à embouts mécaniques vissables (conformé à la norme XP D 36-112) dont la durée de vie est de 10 ans (Fig. 02).

Dans une installation existante, un tube souple équipé de ses colliers de serrage (conformé à la norme XP D 36-110) dont la durée de vie est de 5 ans peut être utilisé. Il est nécessaire dans ce cas d'utiliser un about sans oublier de mettre en place une rondelle d'étanchéité entre l'about et le coude de la table (Fig. 03).

Conseil

Vos trouvrez l'embout et la rondelle d'étanchéité au pres de votre Service Après-Vente.

Attention

Vissez l'about avec un couple ne dépassant pas 25 N.m.

Joint d'étanchéité (non fourni) B About (non fourni) C Collier de serrage (non fourni)

Attention

Votre appareil est livré pré-réglé pour le gaz naturel.

Les injecteurs nécessaires à l'adaptation au butane/propane sont dans la pochette contenant ce guide.

À chaque changement de gaz, A EFFECTUER AVANT TOUT BRANCHEMENT, vous devrez successivement :

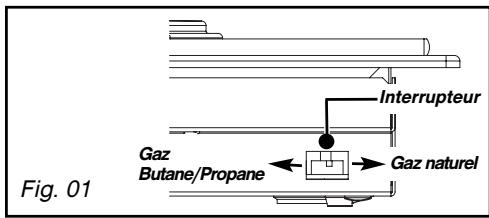

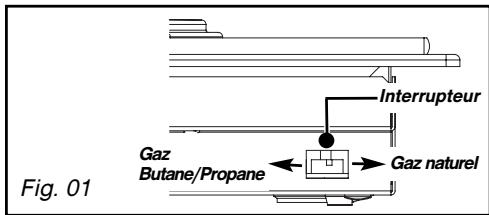

• Basculer l'interrupteur de changement de gaz VERS LA GAUCHE (Fig. 01).
• Adapter le raccordement gaz
• Changer les injecteurs
• Basculez l'interrupteur de changement de gaz : votre installation est alimentée en gaz butane/propane. Vous devez
• Adaptez le raccordement gaz : reportez-vous au paragraphe "Raccordement gaz".

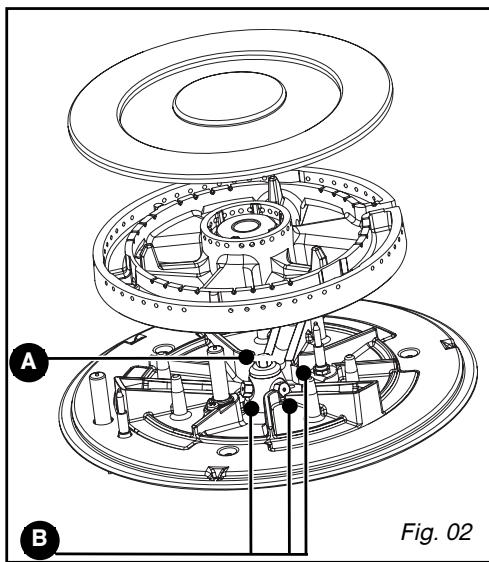

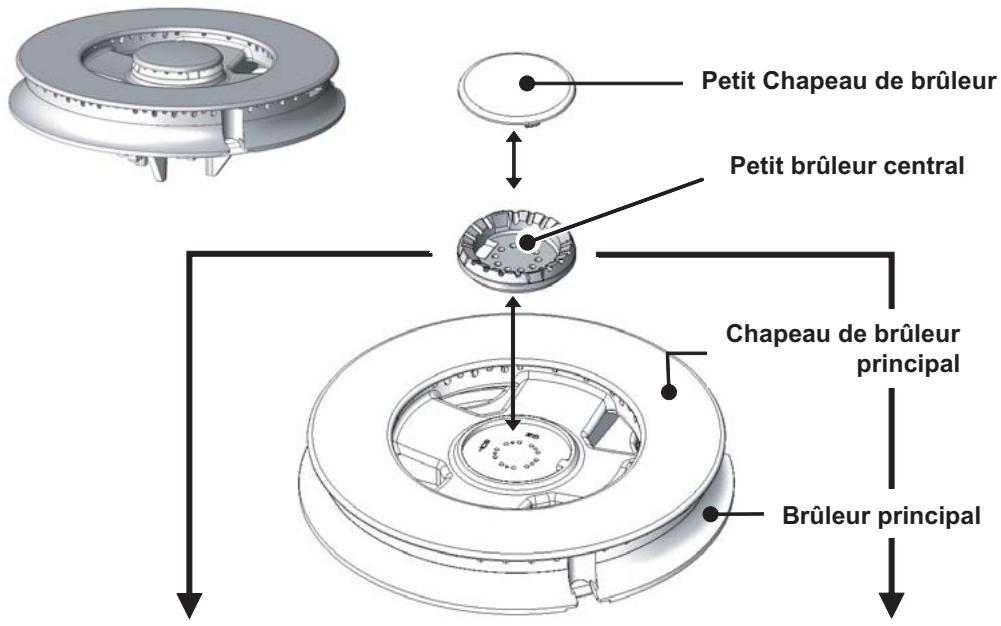

• Changez les injecteurs en procédant comme suit : —Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs.

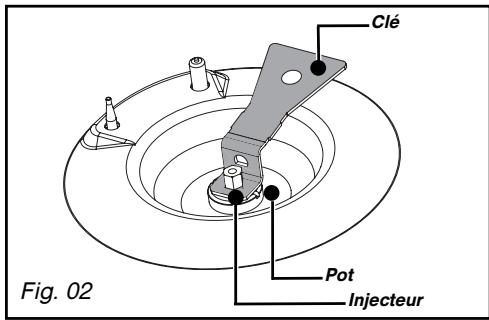

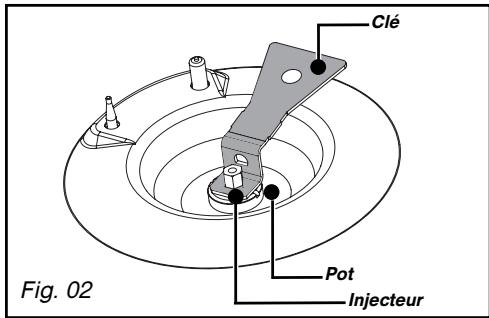

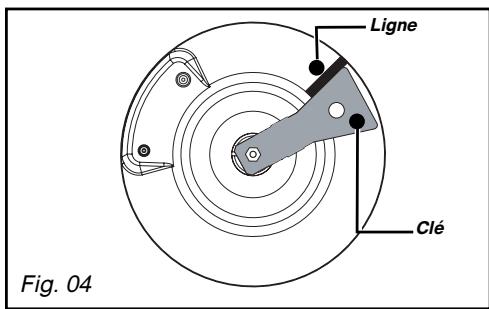

• Dévissez à l'aide de la clé fournie les injecteurs situés dans le fond de chaque pot et ôtez-les (Fig. 02). -Montez à la place les injecteurs du gaz correspondant, conformément au repère des injecteurs et au tableau des caractéristiques gaz en fin de chapitre ; pour cela : -Vissez-les d'abord manuellement jusqu'au blocage de l'injecteur. —Engagez à fond la clé sur l'injecteur. Tracez une ligne sur la plaque d'étage à l'aide d'un crayon à l'endroit indiqué (Fig. 03).

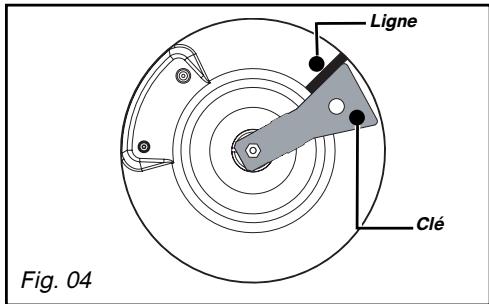

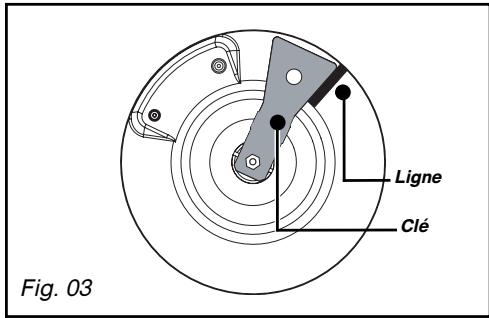

• Tournez la clé dans le sens des aiguilles d'une montre jusqu'à ce que la ligne apparaisse de l'autre côté (Fig. 04).

Ne pas dépasser cette limite sous le de détérioration du produit.

• Remontez les têtes de brûleurs, les chapeaux et les grilles support casserole.

VOTRE TABLE EST À PRESENT PRETE À FONCTIONNER EN GAZ BUTANE/PROPANE.

Conseil

À chaque changement de gaz, cochez la case correspondante au niveau de gaz sur étiquette située dans la pochette.

Reportez-vous au paragraphe "Raccordement gaz" correspondant.

Changement du gaz butane/propane en gaz naturel

Lors de cette opération, À EFFECTUER AVANT TOUT BRANCHEMENT, vous devrez successivement :

• Basculer l'interrupteur de changement de gaz VERS LA DROITE (Fig. 01).
• Adapter le raccordement gaz
• Changer les injecteurs
• Basculez l'interrupteur de changement de gaz : votre installation est alimentée en gaz butane/propane. Vous devez basculer l'interrupte
• Adaptez le raccordement gaz : reportez-vous au paragraphe "Raccordement gaz".
• Changez les injecteurs en procédant comme suit : Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs.
• Dévissez à l'aide de la clé fournie les injecteurs situés dans le fond de chaque pot et ôtez-les (Fig. 02). Montez à la place les injecteurs du gaz correspondant, conformément au repérage des injecteurs et au tableau des caractéristiques gaz en fin de chapitre ; pour cela : vissez-les d'abord manuellement jusqu'au blocage de l'injecteur. Engagez à fond la clé sur l'injecteur. Tracez une ligne sur la plaque d'étage à l'aide d'un crayon à l'endroit indiqué (Fig. 03).

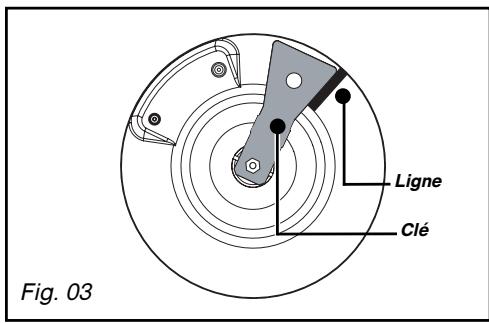

• Tournez la clé dans le sens des aiguilles d'une montre jusqu'à ce que la ligne apparaisse de l'autre côté (Fig. 04).

Attention ne pas dépasser cette limite sous peine de dépréciation du produit.

• Remontez les têtes de brûleurs, les chapeaux et les grilles support casserole.

VOTRE TABLE EST A PRESENT PRETE A FONCTIONNER EN GAZ DE RESEAU (GAZ NATUREL).

Conseil

À chaque changement de gaz, cochez la case correspondante au niveau de gaz sur étiquette située dans la pochette.

Reportez-vous au paragraphe

Raccordement gaz correspondant.

Attention

Votre appareil est livré pré-réglé pour

le gaz naturel.

Les injecteurs nécessaires à l'adaptation au butane/propane sont dans la pochette contenant ce guide.

À chaque changement de gaz, vous devrez successivement:

• Basculer l'interrupteur de changement de gaz VERS LA DROITE ou vers LA GAUCHE selon le gaz choisi (Fig. 01).
• Adapter le raccordement gaz
• Changer les injecteurs
• Adaptez le raccordement gaz : reportez-vous au paragraphe "Raccordement gaz".
• Changez les injecteurs en procédant comme suit : —Retirez la grille, le chapeau, et la tête du brûleur.
• Dévissez à l'aide d'une clé plate N°10 l'injecteur central situé dans le fond du pot (voir A) et à l'aide d'une clé plate N°7 les 3 injecteurs positionnés autour de l'injecteur central (voir 8) (Fig. 02).

Fig. 01

-Montez à la place les injecteurs du gaz correspondants, conformément au repérage des injecteurs et au tableau des caractéristiques gaz en fin de chapitre; pour cela: -Vissez-les d'abord manuellement jusqu'au blocage de l'injecteur. - Engagez la clé correspondante sur l'injecteur. - Tournez la clé dans le sens des aiguilles d'une montre.

Attention

Vissez l'injecteur avec un couple de serrage ne dépassant pas 4 N.m. Ne pas dépasser cette limite sous peine de détérioration du produit.

—Remontez la tête du brûleur, le chapeau et la grille.

Conseil

• À chaque changement de gaz, cochez la case correspondante au niveau gaz sur l'étiquette située dans la pochette. Reportez-vous au paragraphe

Raccordement gaz correspondant.

REGLAGE AU GAZ NATUREL

REGLAGE AU GAZ BUTANE/PROPANE

• Caractéristiques gaz

	FR-GB	FR-GB	FR-GB	FR
Appareil destiné à être installé en : FR .....................cat : II 2E+3+ GB .....................cat : II2H3+ Débit horsaire ci-dessous : à 15°C sous 1013 mbar	Butane G30	Propane G31	Gaz naturel G20	Gaz naturel G25
	28-30 mbar	37 mbar	20 mbar	25 mbar
BRÔLEUR TRIPLE COURONNE
Repère marqué sur l'injecteur	90A	90A	45A	45A
Débit calorifique nominal (kW)	3,30	3,30	3,65	3,65
Débit calorifique réduit (kW)	1,650		1,450	1,450
Débit horsaire (g/h)	240	236
Débit horsaire (l/h)			348	404
BRÔLEUR AUXILIARY
Repère marqué sur l'injecteur	45	45	6A	6A
Débit calorifique nominal (kW)	0,70	0,70	0,90	0,90
Débit calorifique réduit (avec sécurité) (kW)	0,300		0,350	0,350
Débit horsaire (g/h)	51	50
Débit horsaire (l/h)			86	100
BRÔLEUR FORTE PUISSANCE : BRÔLEUR CENTRAL
Repère marqué sur l'injecteur	49B	49B	74B	74B
Débit calorifique nominal (kW)	1,00	1,00	1,05	1,05
Débit calorifique réduit (avec sécurité) (kW)	0,620		0,615	0,615
Débit horsaire (g/h)	73	71
Débit horsaire (l/h)			100	116
BRÔLEUR FORTE PUISSANCE : COURONNE EXTERIEURE
Repère marqué sur l'injecteur	63B	63B	97B	97B
Débit calorifique nominal (kW)	4,60	4,60	5,05	5,05
Débit calorifique réduit (avec sécurité) (kW)	2,050		2,050	2,050
Débit horsaire (g/h)	334	329
Débit horsaire (l/h)			481	559
TOTAL TABLE 2 FEUX GAZ 38 CM AVEC BRÔLEURS TRIPLE COURONNE ET AUXILIARY
Débit calorifique total (kW)	4,00	4,00	4,55	4,55
Débit maximum (g/h)	291	286
			434	504
TOTAL TABLE 1 FEU GAZ 38 CM AVEC BRÔLEUR FORTE PUISSANCE
Débit calorifique total (kW)	5,60	5,60	6,10	6,10
Débit maximum (g/h)	407	400
			581	675

Repérage des injecteurs

Le tableau ci-dessous indique les implantations des injecteurs sur votre appareil en fonction du gaz utilisé.

Chaque numéro est marqué sur l'injecteur.

Reperage des injecteurs

Table 38 cm avec foyer auxiliaire ^+ triple couronne

Gaz Naturel

Gaz butane/Propane

45A

90A

Table 38 cm avec foyer forte puissance

Gaz Naturel

Gaz Butane/Propane

Description de votre DESSUS

Modèle 2 feux à commandes électroniques DTG738*/*

Modèle 1 feu à commandes électroniques DTG708 /

A Foyer auxiliaire 0,85kW Brûleur triple couronne 3,6 kW Brûleur fortepuissance 6,1 kW (*)

(*) Puisances obtenues en gaz naturel G20

Recipients pour les bruleurs gaz

• Quel brûleur utiliser en fonction de votre réseau ?

Grand brûleur triple couronne	Petit brûleur auxiliaire	Brûleur forte puissance	Couronne extérieure	Brûleur central
20 à 30 cm	8 à 14 cm	Maxi 30 cm	20 à 30 cm	8 à 14 cm
Fritures, Ebullition	Mijotage	Wok	Fritures, Ebullition	Mijotages

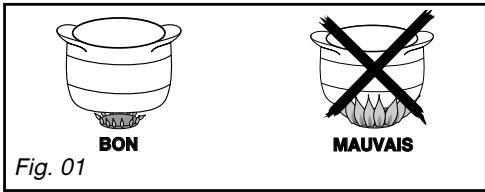

• Régalez la couronne de flammes de façon que celles-ci ne débordent pas du pourtour du récipient (Fig. 01).

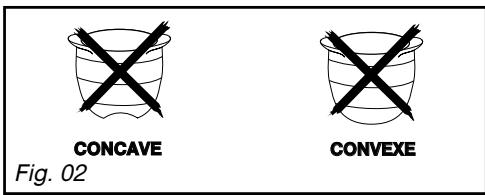

• N'utilisez pas de récipient à fond concave ou convexe (Fig. 02).
• Ne laissez pas fonctionner un foyer gaz avec un récipient vide.
• N'utilisez pas des récipients qui recouvrent partiellement le clavier.
• N'utilisez pas des récipients qui dépassent les bords de la table de cuisson.
• N'utilisez pas de diffuseurs, de grille-pain (Fig. 03), de grilloirs à viandes en acier et des faitouts avec des pieds reposant ou effleurant le dessus verre
• écipients à fond concave. Associée au brûleur "forte puissance", elle favorise la meilleure répartition des flammes autour des grands récipients tels que les woks (Fig. 04).

• Maintenez ouverts les orifices

d'aération naturelle, ou installez un dispositif d'aération mécanique (hotte de ventilation mécanique).

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe (un débit d'air minimum de 2 m³/h par kW de puissance gaz est nécessaire).

Exemple: table 38 cm - 2 faux gaz puissance totale : 3,6 + 0,85 = 4,45kW 4,45kWx2 = 8,90m^3 /h de début minimum.

Comment mettre en marche et ajuster la puissance?

• Sélectionnez le brûleur que vous souhaitez en appuyant sur la touche ① de mise en marche (Fig. 01).

L'affichage de la puissance sélectionnée indique ±b0 clignotant.

• Choisissez la puissance de chauffe en appuyant au besoin sur les touches de réglage de la puissance du foyer (accès direct). (Fig. 02). Votre table s'allume alors automatiquement. —Vous pouvez ajuster la puissance du foyer en appuyant sur les touches ^+ ou ^-.

Cette puissance est visualisée dans l'affichage par :

-Un appui sur sélectionne la position (Fig.03). -Un appui sur 1 sélectionne la position 3 (Fig.04).

• Verrouillage: appuyez environ 3 secondes sur la commande 2, le voyant d'indicateur s'allume. Les commandes sont bloquées, sauf la commande marche/arrêt ① des foyers et la touche arrêt général.
• Déverrouillage: appuyez environ 3 secondes sur la commande (Fig. 05). L'indicateur s'éteint. La table retrouve la validité de toutes les commandes. - Arrêt général : vous pouvez arrêter immédiatement tous les foyers en fonctionnement en utilisant la touche d'arrêt général ①.
• Indicateur de chaleur résiduelle : la zone de cuisson peut rester chaude quelques minutes. Un "H" s'affiche durant cette période. Évitez alors de toucher les zones concernées.

Conseil

Les flammes du brûleur sont plus

petites au niveau des doigts de grille pour protégérl'email de la grille.

Fig. 01

Fig. 02 1

Fig. 03

Fig. 04

Fig. 05

Attention

En cas d'extinction accidentelle (ex.: courants d'air), votre table est équipée d'un système de réallumage automatique (pour modèles à touches sensibles). Celui-ci est limité à 2 réallumages.

Vous pouvez arrêter immédiatement tous les brûleurs en fonctionnement en utilisant la touche d'arrêt général ①

- Description des commandes (modèle 2 faux)

A Touches marche/arrêt B Touches de puissance C Touches de minuterie

Mise en MARCHE

Appuyez sur la touche ① de la zone à utiliser.

Un affichage 0 clignotant et un bip signifient que la zone est allumée. Vous pouvez alors régler la puissance désirée.

Sans demande de puissance de votre part, la zone de cuisson s'éteindra automatiquement.

Appuyez sur la touche ① de la zone utilisée ou sur la touche - de la puissance jusqu'à l'affichage 0.

- Reglage de la puissance

Appuyez sur la touche + ou - pour régler votre niveau de puissance de 1 à 9.

Lors de la mise en marche, vous pouvez passer directement en puissance maximum en appuyant sur la touche - ou en puissance mini sur la touche +

- Reglage de la minuterie tournante (modèle 2IEUX)

Une minuterie (durée maximale 99 minutes) tournante est disponible pour l'ensemble des zones de cuisson et s'effectue sur une seule zone de cuisson ou les deux à la fois.

Par appuis successifs sur la touche © vous sélectionnez la zone de cuisson où vous pouvez affecter la minuterie.

Le symbole 00 de la minuterie peut être affecté uniquement sur les zones en fonctionnement. Le foyer de puissance clignote.

• Pour utiliser la minuterie :

-Mettez la zone de cuisson en fonctionnement et regalez la puissance. -Positionnez l'affichage de minuterie sur cette zone de cuisson. -Regalez la durée par appui sur ^+ ou En fin de cuisson, la zone s'eteint, la minuterie indique 0 et un bip vous previent. -Appuyez sur la touche ^+ ou - de la minuterie pour arreter ce bip. - Pour modifier les reglages de la minuterie: - Positionnez l'affichage de minuterie sur la zone de cuisson à modifier. - Appuyez sur la touche + ou - de la minuterie. Pour arreter la minuterie : Positionnez l'affichage de la minuterie sur la zone de cuisson a arreter. Appuyez plusieurs secondes simultanement sur la touche ^+ ou - de la minuterie jusqu'a 0. - Pour permettre une autre minuterie: - Positionnez l'affichage tournant sur une autre zone. L'affichage se met en surbrillance. Reglez la durée.

Attention lorsque

en cours de fonctionnement, le point clignotant dans l'afficheur de puissance indique la zone où la minuterie peut être modifiée ou supprimée.

- Description des commandes (modèle 1 feu fortepuissance)

A. Touches marche/arrêt B. Touches de puissance Touches de minuterie

Mise en MARCHE

Soit vous utilisez le brûleur central seul (commandes de gauche), soit vous utilisez le brûleur complet (brûleur central + couronne extérieure (commandes de droite)).

L'utilisation de la couronne extérieure seule n'est pas possible.

Les touches d'accès directs et + ou - sur les commandes ⑥ affectent le brûleur central et la couronne extérieure.

Appuyez sur la touche ① de la zone utilisée ou sur la touche - de la puissance jusqu'à l'affichage 0.

- Reglage de la puissance

Appuyez sur la touche + ou - pour régler votre niveau de puissance de 1 à 9.

Lors de la mise en marche, vous pouvez passer directement en puissance maximum en appuyant sur la touche - ou en puissance mini sur la touche +.

• À l'allumage, vous constaterez que le brûleur central s'allume en préalable de la couronne extérieure et que toute modification de puissance se fera dans la même logique.

-A l'arrêt, les deux brûleurs s'éteignent en même temps.

- REGLAGE DE LA MINUTERIE (modèle 1 feu fortepuissance)

Une minuterie (durée maximale 99 minutes) est disponible pour l'ensemble des zones de cuisson et s'effectue soit au brûleur central, soit au brûleur complet (brûleur central + couronne extérieure).

Pour utiliser la minuterie:

• Mettez la zone de cuisson en fonctionnement et régalez la puissance.
• Réglez la durée par appui sur + ou -. En fin de cuisson, la zone s'éteint, la minuterie indique 0 et un bip vous prévient.
• Appuyez sur la touche + ou - de la minuterie pour arrêter ce bip.
• Pour modifier les règles de la minuterie : - Appuyez sur la touche + ou - de la minuterie. Pour arrêter la minuterie, appuyez plusieurs secondes simultanément sur la touche + ou - de la minuterie jusqu'à 0.

• Sur les commandes C, la minuterie

commandera le brûleur complet

(brûleur central + couronne extérieure).

Entretenir votre appareil

ENTRETIEN......	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRES A UTILISER
Des bougies et des injecteurs	En cas d'encrassement des bougies d'allumage, nettoyez-les à l'aide d'une petite brosse à poils durs (non métallique). Les injecteurs gaz se trouvent au centre du brûleur en forme de pot. Veillez à ne pas l'obstruer lors du nettoyage, ce qui perturberait les performances de votre table. En cas d'obstruction, utilisez une épingle à nourrice pour déboucher l'injecteur.	Petite brosse à poils durs.Epingle à nourrice
Des grilles et des brûleurs gaz	Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire. Essuyez soigneu- sement chaque piece du brûleur avant de réutiliser votre table de cuisson.	Crème à récurer douce.Eponge sanitaire.
Du dessus verre	- Nettoyez avec de l'eau chaude, puis essuyez. Dans le cas de taches persistantes, utilisez des produits spéciaux verre vitrocéramique	- Eponge sanitaire.- Produits spécifiqueverre vitrocéramique (ex. : Cera-Clean).

Attention

• Ne nettoyez jamais votre appareil pendant son fonctionnement. Mettez à zéro toutes les commandes gaz.
• électrique. Contactez le Service Après-Vente.

Conseils

• Préférez un nettoyage des éléments de la table à la main plutôt qu'au lave-vaisse.
• N'utilisez pas d'éponge gratante pour nettoyer votre table de cuisson.
• N'utilisez pas de nettoyeur vapeur.

En COURS d'utilisation

VOUS CONSTATEZ QUE :	QUE FAUT-IL FAIRE :
Il y a des étincelles, mais le ou les brûleurs ne s'allument pas.	.Vérifiez que le tuyau d'arrivée de gaz n'est pas coincidence. .Vérifiez que la longueur d'arrivée de gaz est inférieure à 2 mètres. .Vérifiez l'ouverture de l'arrivée de gaz. .Si vous avez du gaz en bouteille ou en citerne, vérifie que celle-ci ne soit pas vide. .Si vous venez d'installer la table ou de changer la bouteille de gaz, maintenez la manette enfonnée en position d'ouverture maximum jusqu'à l'arrivée du gaz dans les brûleurs. .Vérifiez que l'injecteur n'est pas bouché, et si c'est le cas, débouchez-le avec une épingle à nourrice. .Allumez votre brûleur avant d'y poser votre casserole.
Au ralentit, le brûleur s'éteint ou bien les flammes restent importantes.	.Evitez les courants d'air violents dans la pièce. .Vérifiez la correspondance entre le gaz utilisé et les injecteurs installés (voir le repérage des injecteurs dans le chapitre "Caracteristiques gaz"). Rappel : les tables de cuisson sont livrées d'origine en gaz de réseau (gaz naturel).
Les flammes ont un aspect irrégulier.	.Vérifiez la propriété des brûleurs et des injecteurs situés sous les brûleurs, l'assemblage des brûleurs, etc... .Vérifiez qu'il reste suffisamment de gaz dans votre bouteille.

Vous avez un doute sur le bon fonctionnement de votre table.... ceci ne signifie pas forcément qu'il y a une panne. Dans tous les cas, vérifie les points suivants :

CODES ERREUR

2 bips puis affichage de F1 ou F2 ou F3 ou F... sur la minuteur BB, puis affichage de A1 ou A2 ou A... Vous n'arrivez pas à commander votre table et les afficheurs n'indiquent rien.

Que se passe-t-il?

C'est la procédure de mise sous tension de votre table. Si vous avez appuyé sur la touche d'arrêt général, ceci est normal.

Coupure de courant.

Que FAIRE?

Attendez quelques secondes que l'affichage s'éteigne. Votre table est prête à l'utilisation.

Vérifiez que vous avez du courant. Si vous avez du courant et que le défaut persiste, appelez le Service Après-Vente.

Baffiche E4 et la table émet un bip. Un des voyants du brûleur en défaut s'allume.

Votre brûleur ne parvient pas à s'allumer.

Vérifie que le gaz est bien ouvert ou que les brûleurs sont correctement assemblés. Vérifiez que les injecteurs correspondant au gaz utilisé (voir tableau des caractéristiques techniques). Vérifiez qu'il y a bien des étincelles sur le brûleur correspondant. Avec toutes ces vérifications, renouvelez la mise en marche en appuyant sur ①

affiche un temps qui clignote. (Temps restant avant la coupure de courant).

• Vous avez eu une coupure de courant ou vous avez utilisé la touche d'arrêt général.

Appuyez sur % pour utiliser normalement votre table.

affiche E2 ou E5, un des voyageurs du brûleur en défaut clignote et un bip est émis.

Le brûleur concerné est inutilisable.

Appelez votre Service Après-Vente en lui précisant le code erreur affiché.

vous pouvez cependant utiliser les autres brûleurs.

Coupez gaz.

Baffiche E6.

Voiturelestinutilisable.

• Appelez votre Searvice Après-Vente en lui précisant le code erreur affiché.

affiche E7: un des voyants s'allume pour signaler le brûleur en défaut.

• Vous avez une flamme ou un corps chaud sur l'élément de sécurité (thermocouple).

Coupez gaz.

Appelez votre Service Après-Vente.

affiche EE et plusieurs voyants s'allument pour signaler les brûleurs en défaut.

La table possède 2 défauts.

Appelez chez Service Après-Vente en précisant les voyants allumés.

• L'affichage d'un code erreur bloque automatiquement l'utilisation de la minute B. B.

GUIDE DE CUISSON GAZ (modèle 2 feux)

	PREPARATIONS	TEMPS	TRIPLE COURONNE	AUXILIAIRE
SOUPES	BouillonsPotages épais	8-10 minutes	X
POISSONS	Court-bouillonGrillés	8-10 minutes8-10 minutes		XX
SAUCES	Hollandaise, béarnaiseBéchamel, aurore	10 minutes	XX
LEGUMES	Endives, épinardsPetits pois cuisinésTomates provençaisesPommes de terre rissoléesPâtes	25-30 minutes15-20 minutes	XXXX
			XX
			X
VIANDES	SteakBlanquette, Osso-buccoEscalope à la poèleTournedos	90 minutes10-12 minutes10 minutes	XXX
			X
			X
FRITURE	FritesBeignets		X
			X
DESSERTS	Riz au laitCompotes de fruitsCrêpesChocolatCrème anglaiseCafé (pette cafétière)	25 minutes3-4 minutes3-4 minutes10 minutes		XX

GUIDE DE CUISSON GAZ (modèle 1 feu forte puissance)

	PREPARATIONS	TEMPS	FORTE PUISSANCE	BRULEUR CENTRAL	COURONNE EXTERIEURE
SOUPES	BouillonsPotages épais	8-10 minutes	X
POISSONS	Court-bouillonGrillés	8-10 minutes	X
		8-10 minutes	X
SAUCES	Hollandaise, béarnaiseBéchamel, aurore	10 minutes		X
				X
LEGUMES	Endives, épinarsPetits pois cuisinésTomates provençaisesPommes de terre rissoléesPâtés	25-30 minutes	X		X
		15-20 minutes	X	X
			X
			X	X
VIANDES	SteakBlanquette, Osso-buccOscallope à la poèleTournedos	90 minutes	X
		10-12 minutes	X	X
		10 minutes	X
FRITURE	FritesBeignets		X		X
			X
DESSERTS	Riz au laitCompotes de fruitsCrêpesChocolatCrème anglaiseCafé (petite cafétière)	25 minutes	X	X
		3-4 minutes		X
		3-4 minutes		X
		10 minutes		X
				X
DIVERS	Paëlla	25 minutes		X

Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 01).

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service consommateurs

BP 9526

95069 CERGY PONTOISE CEDEX

un oustelephone ra au:

0892 02 88 04

*0,34€ TTC / min à partir d'un poste fixe

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.
