Type de produit	Lustre ou plafonnière
Marque	Steinhauer
Modèle	Stellar
Catégorie	Éclairage
Norme	EN 60598
Matériaux	Pièces métallisées, cuivre, laiton, acier
Alimentation	Réseau électrique 220-240V
Type de lampe	Halogène ou autre selon modèle (voir étiquette)
Protection	Verre protecteur, mise à la terre sur modèles concernés
Installation	Sur boîte centrale au plafond ou mur approprié
Usage	Intérieur, locaux ordinaires (non humides)
Entretien	Nettoyage avec chiffon doux sans produits nettoyants
Sécurité	Couper le courant avant toute intervention ; installation par personne qualifiée
Garantie	2 ans contre défauts de fabrication
Recyclage	DEEE – ne pas jeter aux ordures ménagères ; recycler en déchèterie
Dimensions (estimation)	Environ 30-60 cm de diamètre / longueur selon modèle
Poids (estimation)	Environ 1-3 kg
Distance minimale surfaces éclairées	Respecter le symbole indiqué sur l’armature

FOIRE AUX QUESTIONS - Stellar Steinhauer

Comment installer correctement mon luminaire Steinhauer Stellar ?

Avant toute installation, coupez le courant. Fixez la plaque de plafond contre le plafond ou la boîte centrale selon le modèle. Dénudez les câbles sur 8 mm, raccordez-les à la barrette de l'armature (respectez la polarité et la terre si présente). Vissez l'armature, puis installez la source lumineuse. Rebranchez le courant.

Quelles ampoules puis-je utiliser avec ce luminaire ?

Utilisez les ampoules indiquées sur l'étiquette de l'armature (type, puissance maximale). Ne dépassez jamais la charge électrique spécifiée. Pour les lampes halogènes, utilisez un type identique en cas de remplacement.

Puis-je installer ce luminaire dans une salle de bain ?

Ce luminaire est conçu pour des espaces ordinaires non humides. Ne l'installez pas dans une pièce humide comme une salle de bain sans indication spécifique sur l'emballage.

Comment entretenir mon luminaire Steinhauer Stellar ?

Nettoyez-le avec un chiffon doux et sec, sans produits nettoyants. Les pièces métallisées (cuivre, laiton, acier) doivent être nettoyées uniquement à sec. Coupez toujours le courant avant le nettoyage.

Que faire si le verre protecteur se casse ?

Remplacez immédiatement le verre protecteur par un modèle identique. Utilisez des gants de protection pour éviter les blessures. Contactez votre revendeur ou Steinhauer pour une pièce de rechange.

Puis-je utiliser un variateur avec ce luminaire ?

Cela dépend du modèle. Vérifiez les symboles ou la notice. En général, les luminaires Steinhauer sont compatibles avec les variateurs adaptés, mais nous vous recommandons de tester avec un variateur standard.

Comment savoir si mon luminaire est à mettre à la terre ?

Cherchez le symbole de terre de sécurité (fig 2) sur l'armature. S'il est présent, raccordez le fil vert-jaune à la borne de terre. Sinon, suivez le schéma de câblage fourni.

La garantie est-elle valable si j'installe moi-même le luminaire ?

Oui, à condition de suivre strictement les instructions de la notice. Si l'armature est mal installée ou modifiée par une personne non qualifiée, la garantie de 2 ans peut être annulée.

Que faire des vieux luminaires Steinhauer ?

Ne les jetez pas aux ordures ménagères. Déposez-les dans un point de collecte DEEE (déchetterie) ou rapportez-les à votre revendeur. L'emballage est recyclable.

Puis-je installer ce luminaire sur un mur en placoplâtre ?

Oui, si le mur est ordinaire et peut supporter le poids. Utilisez des chevilles adaptées. Assurez-vous que le luminaire est fixé solidement pour éviter toute chute.

MODE D'EMPLOI Stellar Steinhauer

Mode d'emploi lustre et plafonnière

Mode d'emploi lustre et plafonniere

Général

• Avant utilisation, mise attentivement ce mode d'emploi et conserveze ce manuel pour utilisation ou entretion futuro.
• Comme toute autre armature d'éclairage de Steinhauer, ce produit est soumis à la Norme européen pour les installations d'éclairage (EN 60598) et est fabriké et testé dans le respect de cette même norme.
• Cette armature d'éclairage est contrôle par Steinhauer afin de détecter d'eventuels defaults de fabrication. En cas de défaut dans les 2 années après l'achat, vous pouvez retourier ce produit pour réparation en passant par le fouisseur, accompagné de la prouvere d'achat.
• La garantie expire si l'armature n'a pas ete montede selon les instructions de ce mode d'emploi ou a ete changede par des personnes non qualifiées.
• Seule une personne compétente peut assurer la connexion au réseau d'électricité.
• Les prescriptions d'installation courantes doivent être respectées. En cas de doute, contactez toujours un installateur d'appliorelles électriques reconnu.
• Vous doivent impérativement couper le courant lorsqu vous installez que produit, changez une ampoule ou procéde à un entretien.
  Assurez-vous de tous jours utiliser laonne source lumineuse et la charge electrique adequate, telles indiquees sur I'armature.
  Toute piece métallisee, en cuivre, en laiton et de couleur acier peut uniquement ettre utilisée après un nettoyage approfondi à l'aide d'un chiffon doux et sans avoir recours aux produits nettoyants.
• Si vous remplacez un faisible, veillez à utiliser le même type de faisible.
• Le fabricant rejoit la responsabilité pour tout dégit ou léision suite à une installation, connexion ou application erronée de ce produit.

Instructions pour l'installation, l'utilisation et l'entretien de lustre et plafonnière et explication des symboles utilisés

1. Utilisez uniquement cette armature d'éclairage dans des espaces ordinaires (pas humides).
2. Contrôlez si cette armature d'éclairage convient pour une installation contre le mur en question.

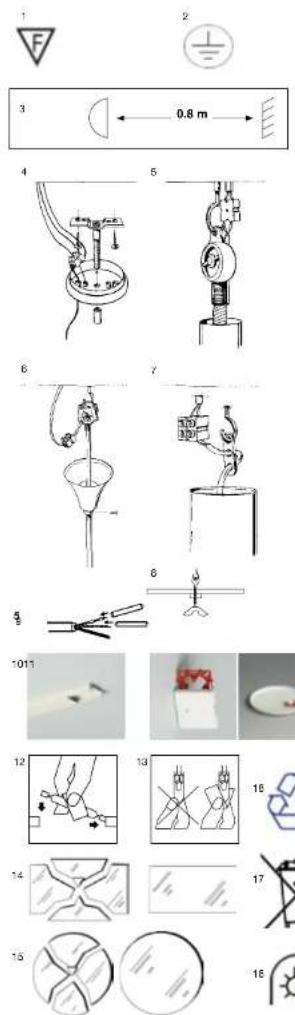

3. Si l'armature d'éclairage est dotée symbole (fig 1) elle convient pour une installation contre tous les murs ordinaires.
4. Ne pas installer cette armature d'éclairage trop pres de d'un radiateur ou d'autres installations chauffantes.
5. Si cette armature est dotée d'une lampe-spot directe, la distance minimale entre l'armature d'éclairage et les surfaces éclairées, comme les cloissons ou les rideaux, doit être conforme au symbole mentionné.
6. Avant d'étabir la connexion électrique, l'armature doit être mécaniquement accrochée au plafond ou à la boîte centrale.
7. Si vous faîtes des trous dans le mur afin de fixer l'illuminant, voirlez à ne pas abîmer des câbles.
8. Fixez la plaque de plafond contre le plafond ou accrochez l'armature à la boîte centrale selon le modele. (fig 4,5,6,7,8)
9. Enlevez 8 mm de l'iso1ation des cables de reseau et accordez-les à la barrette de raccordement de l'armature. Au cas où on livrerait des chaussettes de protection, glissez-les autour des cables de reseau. Faibles en sorte que les cables soient bien fixés à la barrette de raccordement. (fig 9) Si l'armature nécessite mise à la terre, fixez alors le cable de raccordement de couleur vert-jaune juste avant la terre à la pince de raccordement, indiqué par le symbole de terre de sécurité. (fig 2)

10. Contrôlez bien siaucun cable n'est resté coincide entre le collier de fixation ou d'autres parties de l'armature d'éclairage et la cloison et voirlez a ce que l'iso1ation des cables ne s'abime pas par les vis de fixation,les colliers ou d'autres parties tranchantes.

11. Fixez la (ou les) source(s) de lumière dans la lampe et rebranche le courant.

12. Au cas où l'armature d'éclairage ne pourrait pas être directement placée sur une boîte centrale, il faudra agir de la façon suivante :

13. Déterminez d'abord l'endetroit où vous souhaitez placer l'armature d'éclairage et installez le produit contre le plafond.

14. Montez une goulotte ou un tuyau plat entre la boîte centrale et l'armature. (fig 10)
    Veillez à ce que la goulotte ou le tuyau entre jusqu'au bout de l'armature d'éclairage. Cela nécessite qu'on fasse une ouverture appropriée dans le produit. Rallongez les cables depuis la boîte centrale et terminez l'installation comme décrite...à partir du paragraphe 9...

15. Couvre la boite centrale avec une plaque de protection pour boites centrales ou avec une boite spécialement conque pour les systèmes de tuyaux plats. (fig 11)

16. Si l'armature est munie d'une lampe halogène, vous devez fixer cette lampe à l'aide d'une protection appropriée. Les lampes qui ont eventuèlement été touchees peuvent être nettoyées avec une boisson alcoolisée ou tout autre liquide alcoolisé. (fig 12+13)

17. Si l'armature d'éclairage est dotée d'un verre protecteur, celui-ci doit être immédiatement replacé en cas de cassure ou de dégât. (fig 14+15)
18. Les armatures d'éclairage munies du symbole (fig 16) sont uniquement conçues pour les lampes halogènes sans verre protecteur. Par conséquent, une source de lumière défectueuse doit toujours être remplaçée par une lampe du même type.
19. Les armatures d'éclairages devenues inutilisables contiennent des components et des matériaux réutilisables. Veuillez ne pastraits ce produit comme simple ordure menagère et évitez donc de leMETRE avec les ordures menagères ordinaires. De préférence, remettez-les séparation (par exemple au parc de recyclage de la commune ou d'un traiteur de déchets). (fig 17)
20. Le matériel utilisé pour l'emballage est réutilisable.
    Ne le jeter donc pas avec les ordures menagères, mais séparez-le des autres ordures pour des fins de recyclage. (fig 18)
