DN140011 - Câble pour ordinateur et périphérique Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur de câble réseau et communication
Marque	Digitus
Modèle	DN140011
Catégorie	Câble pour ordinateur et périphérique
Fonctions principales	Test de continuité, test de bouclage (loopback), test à distance, test de câbles Ethernet 10Base-T/10Base-2, câbles modulaires RJ45/RJ11, câbles 258A, TIA-568A/568B, Token Ring, test PoE (IEEE 802.3af/at), contrôle de mise à la terre
Alimentation	Pile 9V (non fournie)
Types de câbles testés	RJ45, RJ11, BNC, Ethernet, Token Ring
Contenu de la livraison	Appareil principal, appareil à distance, testeur PoE, 2 câbles adaptateurs BNC, 1 adaptateur BNC/connecteur, 3 adaptateurs RJ45 vers RJ11, manuel utilisateur, mallette à coque rigide
Modes de scan	Automatique et manuel
Affichage des résultats	Voyants LED pour chaque broche (1-8 et G)
Résultats de test	Continuité, circuit ouvert, court-circuit, câblage incorrect
Tension de fonctionnement (test PoE)	24V AC/DC à 60V AC/DC
Courant de fonctionnement	<10 mA
Tension d'isolation	>1500 VAC
Sécurité	Ne pas utiliser sur des circuits sous tension ; retirer la pile en cas d'inutilisation prolongée
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas exposer à l'eau ou à l'humidité
Pièces détachées et réparabilité	Pile 9V remplaçable par l'utilisateur ; aucune autre pièce détachée disponible
Informations générales	Conforme à la directive DEEE ; déclaration de conformité disponible sur demande auprès d'Assmann Electronic GmbH

FOIRE AUX QUESTIONS - DN140011 Digitus

Comment tester un câble Ethernet RJ45 en bouclage (loopback) ?

Branchez une extrémité du câble dans la prise RJ45 marquée '.A.' et l'autre extrémité dans la prise RJ45 restante. Allumez l'appareil. Sélectionnez le mode automatique ou manuel. Observez les voyants LED : ils indiquent la continuité de chaque broche. Si les LEDs s'allument dans l'ordre, le câble est correct.

Comment tester un câble à distance ?

Branchez une extrémité du câble dans la prise RJ45 de l'appareil principal et l'autre extrémité dans la prise RJ45 de l'unité distante. Réglez le mode sur automatique. Lisez les résultats sur l'affichage LED de l'unité distante. Cela permet de tester des câbles installés sur des panneaux de brassage ou des prises murales.

Que signifient les voyants LED pendant le test ?

Chaque voyant correspond à une broche du câble (1 à 8 et G pour la masse). En mode automatique, les voyants s'allument séquentiellement. Si un voyant ne s'allume pas, la broche correspondante est ouverte. Si deux voyants s'allument simultanément, il peut y avoir un court-circuit ou un câblage incorrect.

Quels types de câbles puis-je tester avec ce testeur ?

Ce testeur peut vérifier les câbles Ethernet 10Base-T, 10Base-2, les câbles modulaires RJ45/RJ11, les câbles 258A, TIA-568A/568B, Token Ring et les câbles BNC. Il prend également en charge le test PoE.

Comment remplacer la pile du testeur ?

Ouvrez le compartiment à piles situé sous l'appareil principal. Remplacez la pile usagée par une pile 9V neuve en respectant la polarité. Refermez le compartiment. Retirez la pile si l'appareil n'est pas utilisé pendant une longue période.

Que faire si les voyants sont faibles ou ne s'allument pas ?

Vérifiez d'abord la pile : une pile faible peut réduire la luminosité des voyants. Remplacez-la si nécessaire. Assurez-vous également que le câble est correctement branché et que l'interrupteur est en position marche.

Puis-je tester un câble sur un circuit sous tension ?

Non, ce testeur n'est pas conçu pour être utilisé sur des circuits électriques sous tension. Le connecter à un circuit sous tension peut endommager l'appareil ou blesser l'utilisateur.

Comment interpréter le test de câble BNC ?

Utilisez les adaptateurs BNC fournis. Branchez-les sur les prises RJ45 puis connectez le câble BNC. La broche centrale est affichée sur la LED 1 et le blindage sur la LED 2. Utilisez de préférence le mode manuel pour lire le résultat.

Le testeur détecte-t-il les câbles PoE ?

Oui, le testeur inclut un appareil de test PoE conforme aux normes IEEE 802.3af et 802.3at (PoE Plus). Il fonctionne avec une tension de 24V à 60V AC/DC et vérifie les performances des broches 1,2,3,6.

Que dois-je faire si la déclaration de conformité est manquante ?

La déclaration de conformité est incluse dans la livraison. Si elle est absente, vous pouvez la demander par courrier à Assmann Electronic GmbH, Auf dem Schüffel 3, 58513 Lüdenscheid, Allemagne.

MODE D'EMPLOI DN140011 Digitus

Testeur pour Câble réseau et communication, RJ45 et BNC

Guide d'installation rapide

DN-14001-1

Conformément à la directive européenne DEEE, les appareils électriques et électroniques ne doivent pas être jetés avec les déchets ménagers. Leurs composants doivent être recyclés ou éliminés séparément. Dans le cas contraire, des substances polluantes et dangereuses peuvent contaminer notre environnement.

En tant que consommateur, vous êtes légalement responsable de la remise gratuite des appareils électriques et électroniques en fin de vie au fabricant, au distributeur ou aux centres de collecte publics. Les dispositions détaillées sont régies par la législation nationale. Le symbole sur le produit, dans le mode d'emploi ou sur l'emballage indique ces modalités. En triant, recyclant et éliminant les déchets de cette manière, vous contribuez grandement à la protection de l'environnement.

1.0 Consignes de sécurité

Placez toujours l'appareil sur une surface stable et plane. En cas de chute, il peut être endommagé.

Ne pas exposer l'appareil à la lumière directe du soleil ou le disposer dans des endroits où la température est élevée. Cela pourrait endommager l'appareil ou réduire sa durée d'utilisation.

Ne pas l'installer à proximité de sources de chaleur telles que des radiateurs ou d'autres appareils produisant de la chaleur.

Ne pas exposer l'appareil à la pluie, à l'eau, à l'humidité ou à un taux d'humidité élevé. Ne pas l'installer dans la salle de bain ou la cuisine à proximité d'un évier. Évitez tout contact direct avec l'eau.

Ne pas essayer d'ouvrir l'appareil.

Avant d'utiliser notre produit pour la première fois, effectuez une sauvegarde de vos données. Nous ne sommes pas responsables de la perte de données, sauf si vous pouvez démontrer que nous avons commis une faute intentionnelle ou une négligence grave.

Dans tous les cas, la responsabilité en cas de perte de données est limitée à l'effort nécessaire pour les récupérer à partir de sauvegardes existantes.

Veuillez lire le manuel et les consignes de sécurité avant d'utiliser le produit pour la première fois. Dans le cas contraire, des dommages peuvent survenir.

2.0 Introduction

Le testeur LAN permet une identification aisée de l'affectation correcte des broches de câbles modulaires 10Base-T, 10Base-2, RJ45/TM11 ainsi que de câbles 258A, TIA-568A/568B et Token Ring, etc., en comparant l'extrémité de câble sortant avec l'extrémité de câble récepteur correspondant. Le testeur à distance vous permet de tester les câbles, installés à un autre endroit, par exemple sur les distributeurs muraux ou les panneaux de brassage. Une identification aisée du câblage est garantie.

2.1 Caractéristiques

• Tester la bonne configuration des broches des câbles Ethernet 10Base-T et 10Base-2, des câbles modulaires RJ45/RJ11, des câbles 258A, TIA 568A/568B et Token Ring, etc.
• Contrôle facile de l'état des câbles, de la continuité des câbles, des circuits ouverts et des erreurs de câblage.
• Le kit Remote permet de tester les câbles à distance, soit dans un panneau mural, soit dans un panneau de brassage.
• Contrôlez la mise à la terre
• Avec scan automatique ou manuel
• Fonctionne avec une pile 9 volts (non fournie)

2.2 Contenu de la livraison

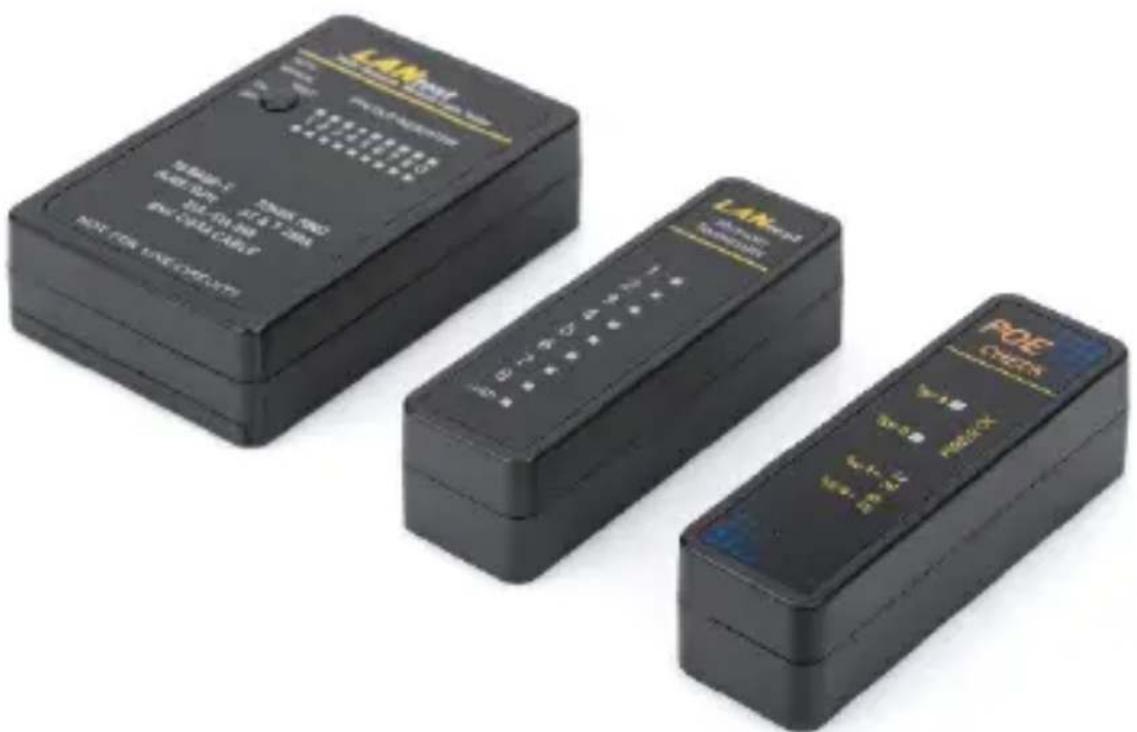

1x appareil principal

1x appareil à distance

1x appareil d'essai PoE

2x câbles adaptateurs BNC

1x connecteur BNC/adaptateur pour connecteur

3 x RJ45 sur adaptateur RJ11

1 x manuel utilisateur

1 x mallette à coque rigide

2.3 Aperçu du produit

LANtest SUB: Network Motor Cable Team 1 2 3 4 5 6 7 NOT FOR LIVE CIRCUITS 10 BASE-T TOKEN RING RJMS/RJ11 AT & T 258A ST&/TIA 565 BNC COATE CABLE NOT FOR LIVE CIRCUITS 11

LANtest Remote Terminator 1 2 3 4 5 6 7 8 OND 9 10 8

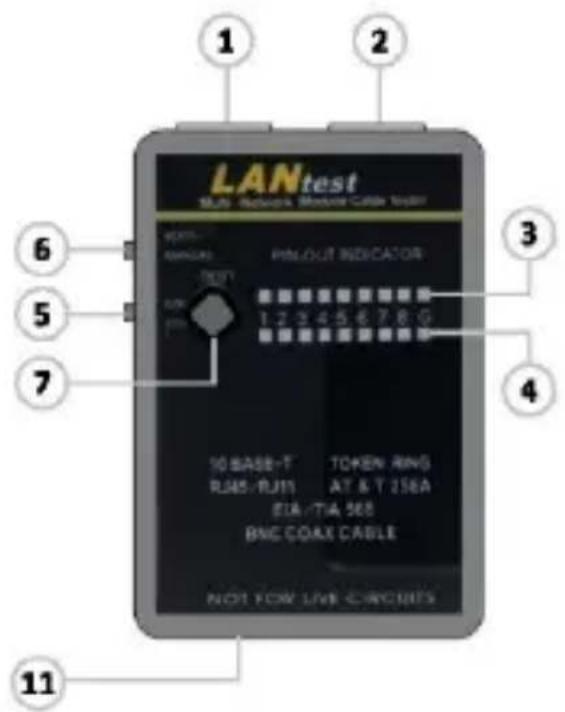

Appareil principal

1. Prise RJ45
2. Prise RJ45
3. Voyant LED pour le côté alimentation (prise 1)
4. Voyant LED pour le côté réception (prise 2)
5. Interrupteur

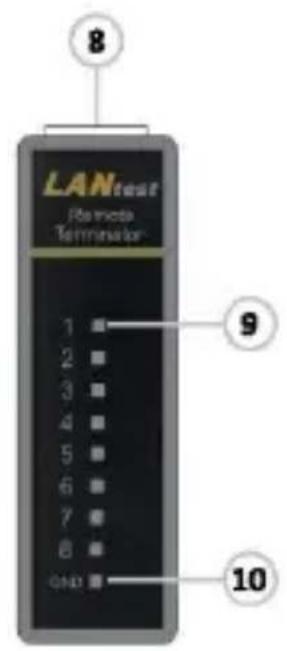

Récepteur

1. Interrupteur LED pour le mode de scan
2. Bouton de test pour le scan manuel
3. Prise RJ45
4. Voyant LED pour le côté réception (prise 2)
5. Voyant de masse (mise à la terre) pour le côté réception
6. Compartiment à piles (9V)

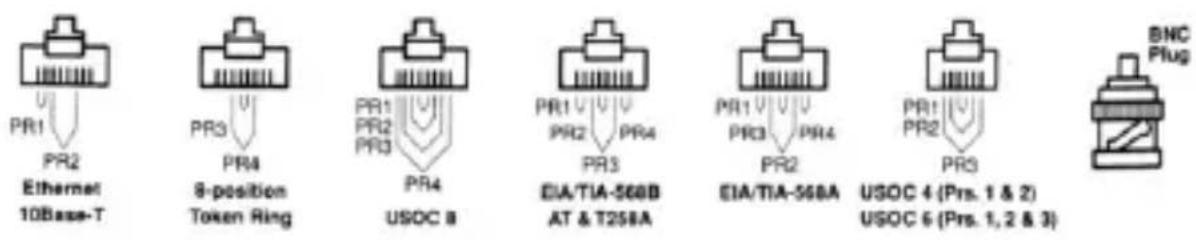

Ethernet 10Base-T 8-position Token Ring USOC B EIA/TIA-56BB AT & T258A EIA/TIA-56BA USOC 4 (Prs. 1 & 2) USOC 6 (Prs. 1, 2 & 3) BNC Plug

3.0 Utilisation

3.1 Test de Loopback

• Test de câble 10Base-T

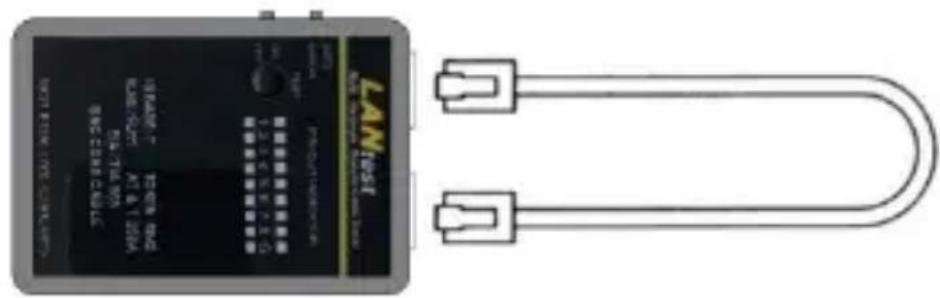

1. Branchez une extrémité du câble testé dans la prise RJ45 (marquée '.A.') et l'autre extrémité à la prise RJ45 restante.

2. Mettez sous tension en appuyant sur l'interrupteur. Les voyants de la rangée supérieure commencent à clignoter les uns après les autres lorsque l'interrupteur Auto/Manuel est réglé sur le mode Auto, ou le voyant s'allume sur la broche 1 lorsque l'interrupteur Auto/Manuel est réglé sur le mode Manuel.

Remarque: Il faut s'assurer que la puissance de la pile est suffisante. Si la pile ne fournit pas suffisamment de courant, la luminosité des voyants est réduite ou ils ne s'allument pas, et le résultat du test est erroné.

1. Sélectionnez le mode de scan automatique ou le mode de scan manuel en appuyant sur le bouton Auto/Manuel.

2. À ce moment-là, les voyants correspondants à l'autre série de voyants s'allument simultanément.

3. Lisez le résultat sur l'affichage LED. Il vous indique l'état de la configuration des broches du câble testé. Si vous n'arrivez pas à lire le résultat lors du premier passage du scan, vous pouvez le lire un par un à l'aide de l'interrupteur de test jusqu'à ce que vous puissiez lire le résultat.

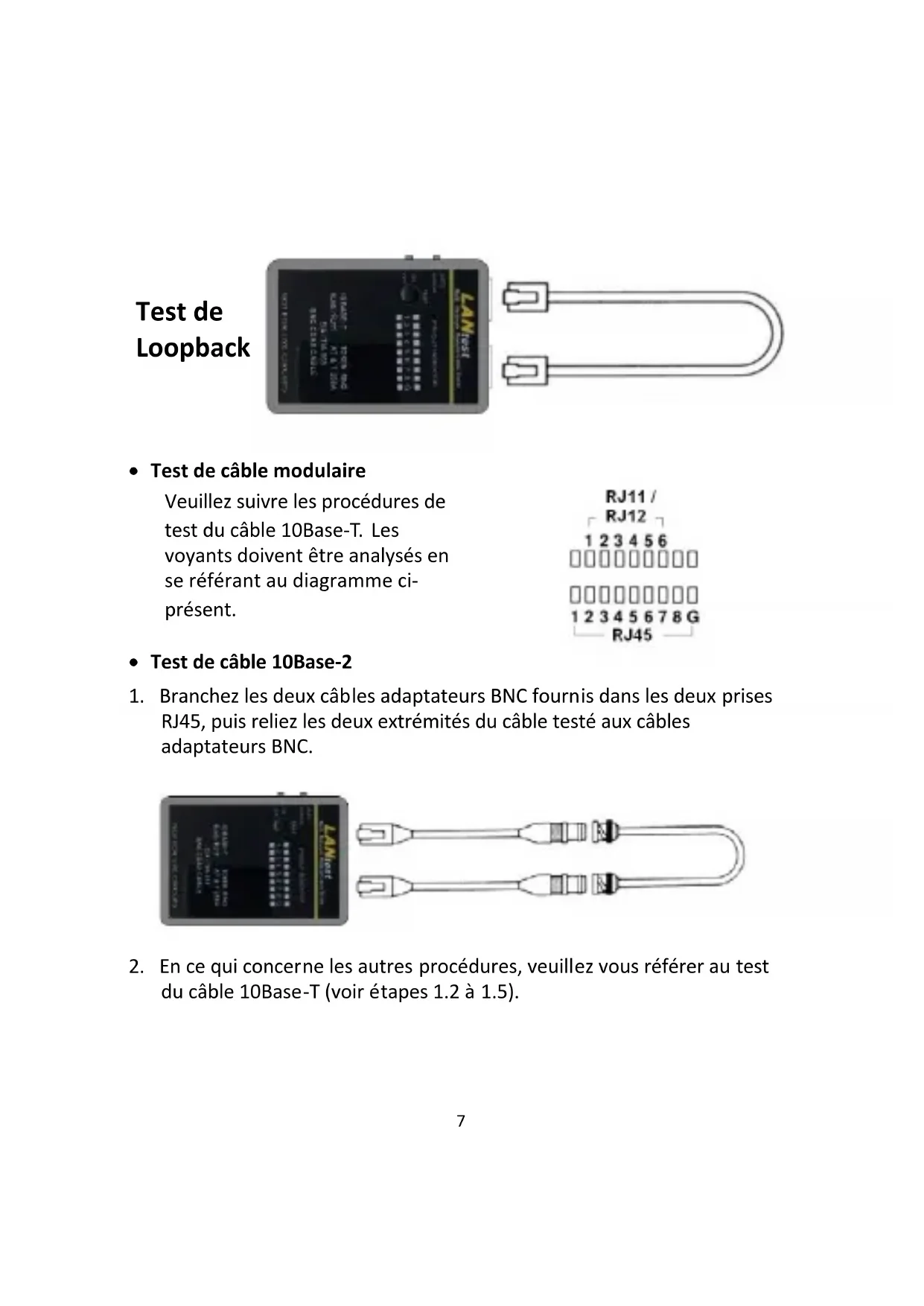

Test de Loopback

- Test de câble modulaire

Veuillez suivre les procédures de test du câble 10Base-T. Les voyants doivent être analysés en se référant au diagramme ci-présent.

RJ11 / RJ12 1 2 3 4 5 6 □□□□□□□□□ □□□□□□□□ 1 2 3 4 5 6 7 8 G RJ45

• Test de câble 10Base-2

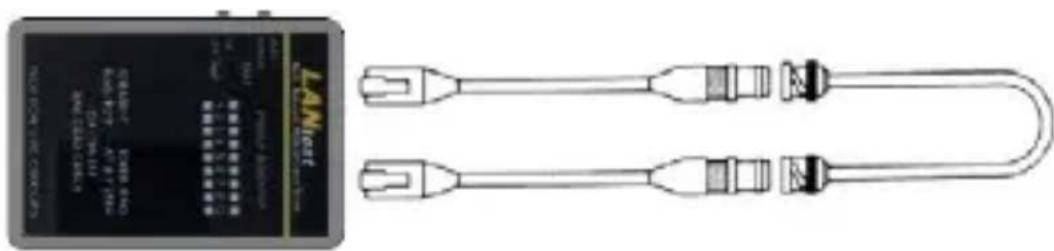

1. Branchez les deux câbles adaptateurs BNC fournis dans les deux prises RJ45, puis reliez les deux extrémités du câble testé aux câbles adaptateurs BNC.

1. En ce qui concerne les autres procédures, veuillez vous référer au test du câble 10Base-T (voir étapes 1.2 à 1.5).

Remarque:

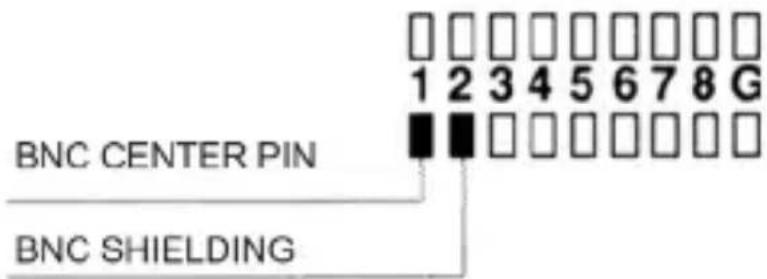

1) La broche centrale du BNC est affichée sur la LED 1 et la broche de blindage du BNC est affichée sur la LED 2.

2) Comme le câble 10Base-2 n'a que deux fils, nous vous recommandons de lire le résultat du scan en mode manuel.

3.2 Test à distance

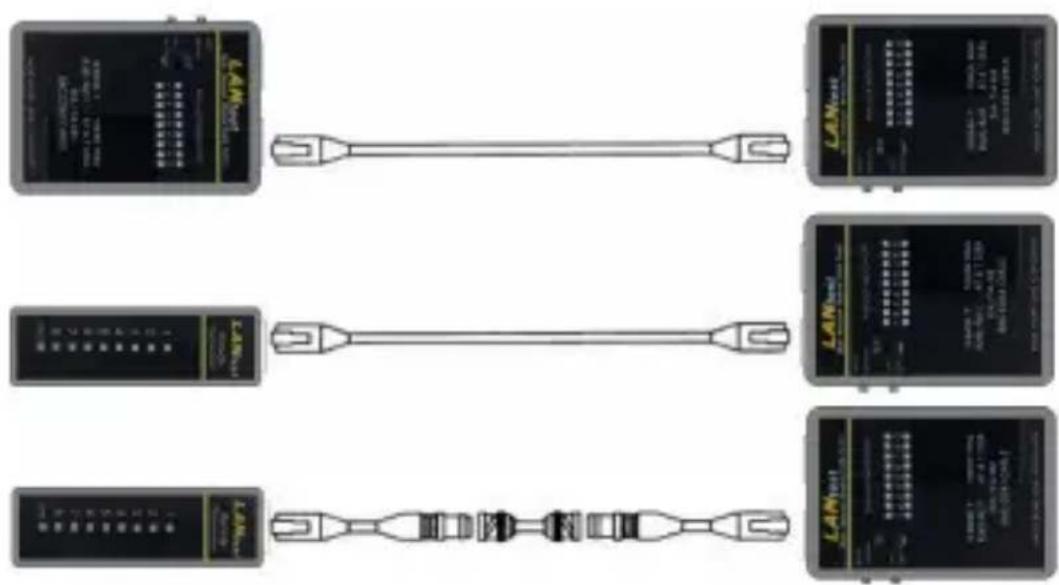

1. Branchez une extrémité du câble testé dans la prise RJ45 (marquée '.A.') de l'appareil principal et l'autre extrémité à la prise RJ45 de l'unité distante. Si le câble testé est déjà installé sur le panneau de brassage ou la prise murale, vous pouvez utiliser le câble adaptateur pour résoudre le problème du type de connecteur.

1. Réglez maintenant le commutateur Auto/Manuel sur le mode Auto si vous effectuez le test automatiquement.

2. Lisez le résultat sur l'affichage LED de l'unité distante.

Remarque:

L'affichage LED sur l'unité distante a été scanned dans l'ordre correspondant au côté alimentation de l'unité principale.

4.0 Résultat des tests

1. Continuité:	□ □ □ □ □ □ □ □1 2 3 4 5 6 7 8 G□ □ □ □ □ □ □ □ □	La broche 2 est continue
2. Ouvert:	□ □ □ □ □ □ □ □1 2 3 4 5 6 7 8 G□ □ □ □ □ □ □ □ □	La broche 2 est ouverte
3. Court-circuit:	□ □ □ □ □ □ □ □ □1 2 3 4 5 6 7 8 G□ □ □ □ □ □ □ □ □	Les broches 2 et 3 sont court-circuitées
4. Câblage incorrect:	□ □ □ □ □ □ □ □ □1 2 3 4 5 6 7 8 G□ □ □ □ □ □ □ □ □ □	Les broches 3 et 6 sont mal branchées

5.0 Avertissement

• Cet appareil de test n'est pas conçu pour être utilisé sur des circuits électriques. La connexion de ce testeur à un circuit sous tension peut endommager le testeur ou blesser l'utilisateur.
• Si vous n'utilisez pas l'appareil de contrôle pendant une période prolongée, retirez la pile du compartiment à pile.

014/30/EU Compatibilité électromagnétique (telle que définie dans la version modifiée)

5.0 Spécification

Le test POE est appliqué aux appareils standard selon IEEE 802.3af et IEEE 802.3at (POE Plus).

Tension de fonctionnement 24V AC/DC 60V AC/DC

Courant de fonctionnement <10mA

Tension d'isolation >1500VAC

POE CREK 100% 200% 300%

Une connexion de classe (End-Span).

Broche 1,2,3,6 performances.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans le contenu de la livraison. Si la

Déclaration de Conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant indiquée ci dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne
