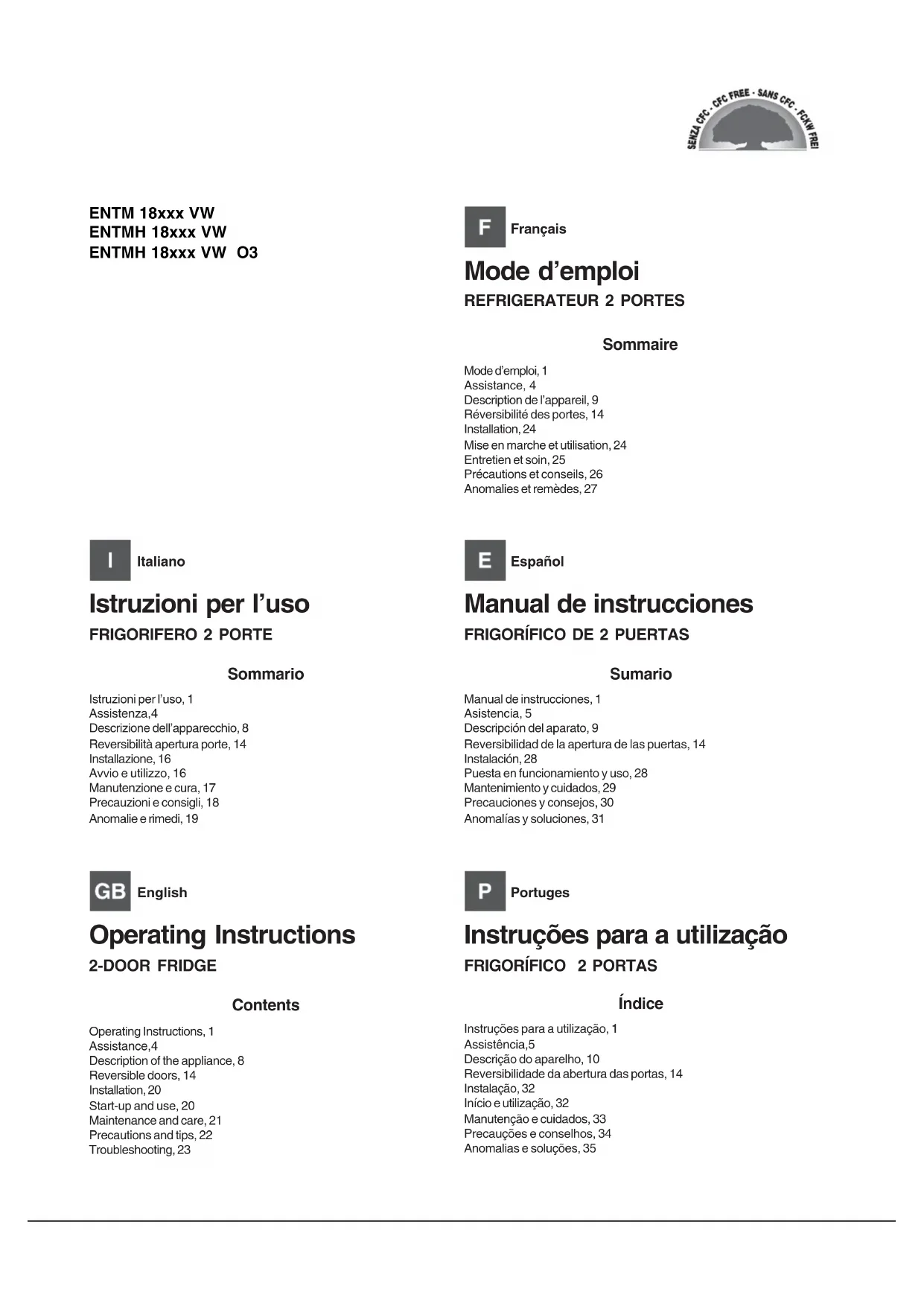

MODE D'EMPLOI ENTMH 18320 VW 03 HOTPOINT

Vérifiez si vous pouvez résoudre l’anomalie vous-même ( voir Anomalies et Remèdes

• Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et si l’inconvénient persiste, appelez le service après-vente le plus proche. Signalez-lui :

• le modèle de l’appareil (Mod.)

• le numéro de série (S/N) Vous trouverez tous ces renseignements sur l’étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche. Ne vous adressez jamais à des techniciens non agréés et exigez toujours l’installation de pièces détachées originales. - modello - model - modèle - modelo - modelo - modelo

Description de l’appareil Vue d’ensemble Ces instructions d’utilisation s’appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l’appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes. 1 PIED de réglage 2 Bac FRUITS et LEGUMES 3 CLAYETTE

4 Commande pour RÉGLER LA TEMPÉRATURE 5 AIR

• Leur nombre et/ou leur emplacement peut varier, n’existe que sur certains modèles.

• N’existe que sur certains modèles. Wechsel des Türanschlags

Installation ! Conservez ce mode d’emploi pour pouvoir le consulter à toutmoment. En cas de vente, de cession ou de déménagement, veillez àce qu’il suive l’appareil pour informer le nouveau propriétaire sur sonfonctionnement et lui fournir les conseils correspondants.

Lisez attentivement les instructions : elles contiennent des conseilsimportants sur l’installation, l’utilisation et la sécurité de votre appareil. Mise en place et raccordement Mise en place1. Placez l’appareil dans une pièce bien aérée et non humide.2. Ne bouchez pas les grilles d’aération arrière : le compresseur etle condensateur produisent de la chaleur et exigent une bonneaération pour bien fonctionner et réduire la consommationd’électricité.3. Prévoir au moins 10 cm entre le haut de l’appareil et les meublesinstallés au-dessus et au moins 5 cm entre les côtés et lesmeubles/parois latérales.4. Installez l’appareil loin de sources de chaleur (rayons directs dusoleil, cuisinière électrique).5. Pour maintenir une distance optimale entre le produit et la paroiarrière, montez les cales d’espacement comprises dans le kitd’installation et suivez les instructions de la notice spécialementprévue.Mise à niveau1. Installez l’appareil sur un sol plat et rigide.2. Si le sol n’est pas parfaitement horizontal, vissez ou dévissezles petits pieds avant pour bien niveler l’appareil.Raccordement électriqueAprès le transport, placez l’appareil à la verticale et attendez au moins 3heures avant de le raccorder à l’installation électrique. Avant debrancher la fiche dans la prise de courant, assurez-vous que:• la prise est bien munie d’une terre conforme à la loi;• la prise est bien apte à supporter la puissance maximale del’appareil, indiquée sur la plaquette signalétique placée à l’intérieur ducompartiment réfrigérateur en bas à gauche (ex. 150 W);• la tension d’alimentation est bien comprise entre les valeursindiquées sur la plaquette signalétique, placée en bas à gauche(ex.220-240 V);• la prise est bien compatible avec la fiche de l’appareil.En cas d’incompatibilité, faites remplacer la fiche par untechnicien agréé (voir Assistance); n’utilisez ni rallonges niprises multiples.! Après installation de l’appareil, le câble électrique et la prise decourant doivent être facilement accessibles.! Le câble ne doit être ni plié ni excessivement écrasé.! Il doit être contrôlé prériodiquement et ne peut être remplacé quepar un technicien agréé (voir Assistance).! Nous déclinons toute responsabilité en cas de non respectdes normes énumérées ci-dessus. Mise en marche et utilisation Mise en service de l’appareil ! Avant de mettre l’appareil en service, suivez bien lesinstructions sur l’installation (voir Installation ! Avant de brancher votre appareil, nettoyez bien les compartimentset les accessoires à l’eau tiède additionnée de bicarbonate.1. Branchez la fiche dans la prise de courant et assurez-vous quel’éclairage intérieur s’allume.2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur unevaleur intermédiaire. Au bout de quelques heures, vous pourrezcommencer à stocker des aliments dans le réfrigérateur. Réglage de la température Le réglage de la température à l’intérieur du compartimentréfrigérateur est automatique en fonction de la position du boutonREGLAGE DE LA TEMPERATURE.1 = moins froid 5 = plus froidNous conseillons toutefois une position intermédiaire.Pour augmenter la place disponible, simplifier le rangement etaméliorer l’aspect esthétique, cet appareil loge sa “partierefroidissante” à l’intérieur de la paroi arrière du compartimentréfrigérateur. Pendant le fonctionnement de l’appareil, cette paroiest tour à tour couverte de givre ou de gouttelettes d’eau selon quele compresseur est en marche ou à l’arrêt. Ne vous inquiétez pas !Votre réfrigérateur fonctionne normalement.Si vous amenez le bouton REGLAGE DE LA TEMPERATURE surdes valeurs plus élevées, que vous stockez de grandes quantitésd’aliments et que la température ambiante est élevée, votre appareilpeut fonctionner de façon continue, ce qui entraîne une formationabondante de givre et une consommation d’électricité excessive :amenez alors le bouton sur des valeurs plus basses (un dégivrageautomatique sera lancé).A l’intérieur des appareils statiques l’air circule de façon naturelle:l’air plus froid a tendance à descendre car il est plus lourd.Quelques exemples de rangement des aliments:Aliments Rangement à l’intérieur du réfrigérateur Viande et poisson évidé Au-dessus des bacs à fruits et légumes Fromages frais Au-dessus des bacs à fruits et légumes Aliments cuits Sur n’importe quelle clayette Saucissons, pain de mie, chocolat Sur n’importe quelle clayette Fruits et légumes Dans les bacs à fruits et à légumes Œufs Dans le balconnet prévu Beurre et margarine Dans le balconnet prévu Bouteilles, boissons, lait Dans le balconnet prévu Système de refroidissement Cet appareil monte un des systèmes de refroidissement décrits ciaprès : il est donc important de savoir lequel et en tenir comptepour respecter le mode de conservation des aliments. AIR* On le reconnaît à la présence d’un dispositif appliqué à la paroidans le haut du compartiment réfrigérateur (voir figure

AIR qui optimise au maximum la circulation de l’air, améliorel’efficacité de l’évaporateur et contribue à rétablir très rapidement latempérature à l’intérieur du réfrigérateur après chaque ouverture.L’air soufflé (A) refroidit au contact de la paroi froide, tandis que l’airchaud (B) est aspiré (voir figure Les produits AIR sont équipés d’un filtre qui permet, grâce à sacomposition spéciale avec ions d’argent, de réduire de 70%l’apparition de bactéries et d’éliminer les mauvaises odeurs à

• Leur nombre et/ou leur emplacement peut varier, n’existe que sur certains modèles.F

l’intérieur du compartiment réfrigérateur pour assurer une meilleureconservation des aliments. Si vous amenez le bouton de REGLAGE DE LA TEMPERATUREsur des valeurs plus élevées, que vous stockez de grandesquantités d’aliments et que la température ambiante est élevée,votre appareil peut fonctionner de façon continue, ce qui entraîneune formation abondante de givre et une consommation d’électricitéexcessive: amenez alors le bouton sur des valeurs plus basses(un dégivrage automatique sera lancé). Pour profiter à plein de votre réfrigérateur

• N’introduisez que des aliments froids ou à peine tièdes, jamaischauds (voir Précautions et conseils

• Les aliments cuits contrairement à ce que l’on croit ne seconservent pas plus longuement que les aliments crus.• N’introduisez pas de récipients non fermés contenant desliquides : ces derniers entraîneraient une augmentation del’humidité et la formation d’eau condensée.CLAYETTES: pleines ou grillagées.Elles sont amovibles et réglables en hauteur grâce à des glissièresspéciales (voir figure), pour le rangement de récipients oud’aliments de grande dimension. Pour régler la hauteur, pas besoinde sortir la clayette complètement.ACTIVE OXIGENCe dispositif libère à l’intérieur du réfrigérateur des moléculesd’ozone, une substance présente dans la nature et capabled’attaquer les bactéries et les microorganismes, réduisant ainsi laprolifération de ces derniers dans le réfrigérateur, et de limiter lesmauvaises odeurs.Il définit automatiquement la quantité d’ozone nécessaire pourprolonger la fraîcheur des aliments, éliminer les mauvaises odeurset prévenir la formation de bactéries.Une odeur caractéristique légère peut être perçue à l’intérieur duréfrigérateur, comme celle qui accompagne parfois les orages etqui est justement due à l’ozone produit par les décharges deséclairs. Ce phénomène est tout à fait normal. La quantité produitepar le dispositif est très faible et chute rapidement avec l’actionantibactérienne.Le dispositif s’active en appuyant sur la touche correspondantesituée sur le couvercle du dispositif (compartiment réfrigérateur). Lorsque la fonction Active Oxigen est activée, l’appareil effectuecycliquement (et de façon répétitive jusqu’à la désactivation de lafonction) une émission d’Ozone indiquée par l’allumage de la ledverte sur le dispositif situé à l’intérieur du compartimentréfrigérateur, et un cycle de « stand-by » (sans émission d’Ozone)identifiable grâce à la présence de la led bleue.Bac FRUITS et LEGUMES Les tiroirs à fruits et légumes qui équipent le réfrigérateur sontspécialement conçus pour garder vos fruits et légumes frais etsavoureux. Ouvrez le régulateur d’humidité (position B) si vousvoulez stocker vos aliments dans un environnement moinshumide (s’il s’agit de légumes, par exemple), ou fermez-le(position A) pour stocker vos aliments dans un environnementplus humide (s’il s’agit de fruits, par exemple).

Indicateur de TEMPERATURE : pour repérer la zone la plusfroide à l’intérieur du réfrigérateur.1. Contrôler que l’indicateur affiche bien OK (voir figure 2. Si le message OK n’est pas affiché, c’est que la température esttrop élevée : régler le bouton FONCTIONNEMENTREFRIGERATEUR sur un numéro plus élevé (plus froid) et attendreenviron 10 h jusqu’à ce que la température se stabilise.3. Contrôler l’indicateur une nouvelle fois : si nécessaire, procéder àun nouveau réglage. Si de grosse quantités d’aliments ont étéstockées ou si la porte du réfrigérateur est ouverte très souvent, ilest normal que l’indicateur n’indique pas OK. Attendre au moins 10h avant de régler le bouton FONCTIONNEMENTREFRIGERATEUR sur un chiffre plus élevé. Pour profiter à plein de votre congélateur

• Ne recongelez pas des aliments décongelés ou en cours dedécongélation; il faut les faire cuire et les consommer (dans les24 heures).• Les aliments frais à congeler ne doivent pas être placés aucontact d’aliments déjà congelés; il faut les stocker sur laclayette du compartiment freezer et, de préférence, tout contreses parois (latérales et arrière) où la température qui descendau-dessous de -18°C garantit une vitesse de congélationadéquate.• Ne stockez pas dans votre congélateur des bouteilles en verrecontenant des liquides, bouchées ou fermées hermétiquement,elles pourraient se briser.• La quantité journalière maximale d’aliments pouvant êtrecongelée est indiquée sur l’étiquette des caractéristiques,placée dans le compartiment réfrigérateur en bas à gauche(exemple : 4 Kg/24h).
• Leur nombre et/ou leur emplacement peut varier, n’existe que sur certains modèles.26

! Evitez d’ouvrir la porte pendant la phase de congélation.! En cas de coupure de courant ou de panne, n’ouvrez pas laporte du congélateur : les produits surgelés et congelés seconserveront ainsi sans problème pendant 9 - 14 heures environ.! Si la température ambiante se maintient longuement au-dessous de14°C, le compartiment freezer n’arrive pas à atteindre lestempératures indispensables à une longue conservation et lapériode de conservation sera par conséquent réduite. Entretien et soin Mise hors tension Pendant les opérations de nettoyage et d’entretien, mettezl’appareil hors tension en débranchant la fiche de l’appareil de laprise de courant. Il ne suffit pas de placer le bouton de réglage dela température sur (appareil éteint) pour éliminer tout contactélectrique. Nettoyage de l’appareil

• Nettoyez l’extérieur, l’intérieur et les joints en caoutchouc à l’aided’une éponge imbibée d’eau tiède additionnée de bicarbonate desoude ou de savon neutre. N’utilisez pas de solvants, de produitsabrasifs, d’eau de Javel ou d’ammoniaque.• mettez tremper les accessoires amovibles dans de l’eauchaude additionnée de savon ou de liquide vaisselle. Rincez-leset essuyez-les soigneusement.• Le dos de l’appareil a tendance à s’empoussiérer, pour éliminerla poussière avec délicatesse, après avoir éteint l’appareil etdébranché la fiche, servez-vous d’un aspirateur montant unaccessoire adéquat et réglé sur une puissance intermédiaire. Contre la formation de moisissures et de mauvaises odeurs
• Cet appareil est fabriqué dans des matériaux hygiéniques quine transmettent pas d’odeur. Pour sauvegarder cettecaractéristique, veillez à bien emballer et couvrir vos aliments.Vous éviterez par la même occasion la formation de taches.• Si vous devez laisser votre appareil éteint pendant une périodede temps prolongée, nettoyez-le bien l’intérieur et laissez lesportes ouvertes. Dégivrage de l’appareil ! Conformez-vous aux instructions suivantes.Ne pas utiliser d’objets pointus et coupants pour dégivrerl’appareil, ils risqueraient d’endommager irréparablement le circuitréfrigérant.Dégivrage du compartiment réfrigérateurLe réfrigérateur est muni d’un système de dégivrage automatique :l’eau est acheminée vers la paroi arrière par un trou d’évacuation voir figure) où la chaleur produite par le compresseur la faitévaporer. Il vous suffit de nettoyer périodiquement le troud’évacuation pour permettre à l’eau de s’écouler normalement.Dégivrage du compartiment congélateurSi la couche de givre dépasse 5 mm, procédez à un dégivragemanuel :1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur 2. Enveloppez vos produits surgelés ou congelés dans du papieret placez-les dans un endroit frais.3. Laissez la porte ouverte jusqu’à ce que le givre fondecomplètement; pour accélérer cette opération placez dans lecompartiment congélateur des récipients d’eau tiède.4. Nettoyez et séchez soigneusement le compartiment congélateuravant de rallumer l’appareil.5. Avant da ranger vos aliments dans le compartiment congélateur,attendez environ 2 heures pour le rétablissement des conditionsidéales de conservation des aliments. Remplacement de l’ampoule d’éclairage Pour remplacer l’ampoule d’éclairage du compartimentréfrigérateur, débranchez la fiche de la prise de courant. Suivez lesindications fournies ci-dessous.Pour pouvoir remplacer l’ampoule, démontez le couvercle deprotection comme illustré (voir figure). Remplacez-la par uneampoule semblable dont la puissance doit correspondre à celleindiquée sur le couvercle de protection (15 W ou 25 W).

Précautions et conseils ! L’appareil a été conçu et fabriqué conformément aux normesinternationales de sécurité. Ces conseils sont fournis pour desraisons de sécurité et doivent être lus attentivement.Cet appareil est conforme aux Directives Communautairessuivantes :- 73/23/CEE du 19/02/73 (Basse Tensione) et modificationssuivantes;-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) etmodifications suivantes;- 2002/96/CE. Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type nonprofessionnel.• Cet appareil qui sert à conserver et à congeler des aliments nedoit être utilisé que par des adultes conformément auxinstructions du mode d’emploi.• Cet appareil ne doit pas être installé en extérieur, même dans unendroit à l’abri, il est en effet très dangereux de le laisserexposé à la pluie et aux orages.• Ne touchez pas à l’appareil pieds nus ou si vos mains ou piedssont mouillés ou humides.• Ne touchez pas aux parties refroidissantes: vous pourriez vousbrûler ou vous blesser.• Pour débrancher la fiche de la prise de courant, sortez la fiche,ne tirez surtout pas sur le câble.F

• Avant d’effectuer toute opération de nettoyage ou d’entretien,débranchez la fiche de la prise de courant. Il ne suffit pas deplacer le bouton de REGLAGE DE LA TEMPERATURE sur (appareil éteint) pour éliminer tout contact électrique.• En cas de panne, n’essayez en aucun cas d’accéder auxmécanismes internes pour tenter de réparer l’appareil.• Ne pas utiliser, à l'intérieur des compartiments de conservationpour aliments congelés, d'ustensiles pointus et coupants oud'appareils électriques d'un type autre que celui recommandépar le fabricant.• Ne pas porter à la bouche des glaçons à peine sortis ducongélateur.• Cet appareil n’est pas prévu pour être utilisé par des personnes(y compris les enfants) dont les capacités physiques,sensorielles ou mentales sont réduites, ou des personnesdénuées d’expérience ou de connaissance, sauf si elles ont pubénéficier, par l’intermédiaire d’une personne responsable deleur sécurité, d’une surveillance ou d’instructions préalablesconcernant l’utilisation de l’appareil. Il convient de surveiller lesenfants afin qu’ils ne jouent pas avec l’appareil.• Les emballages ne sont pas des jouets pour enfants. Mise au rebut
• Mise au rebut du matériel d’emballage : conformez-vous auxréglementations locales, les emballages pourront ainsi êtrerecyclés.• La Directive Européenne 2002/96/EC sur les Déchets desEquipements Electriques et Electroniques (DEEE), exige queles appareils ménagers usagés ne soient pas jetés dans le fluxnormal des déchets municipaux. Les appareils usagés doiventêtre collectés séparément afin d’optimiser le taux derécupération et le recyclage des matériaux qui les composent etréduire l’impact sur la santé humaine et l’environnement. Lesymbole de la ‘‘poubelle barrée’’ est apposée sur tous lesproduits pour rappeler les obligations de collecte séparée. Lesconsommateurs devront contacter les autorités locales ou leurrevendeur concernant la démarche à suivre pour l’enlèvementde leur vieil appareil. Economies et respect de l’environnement
• Installez votre appareil dans un endroit frais et bien aéré,protégez-le contre l’exposition directe aux rayons du soleil et nele placez pas près de sources de chaleur.• Pour introduire ou sortir les aliments, n’ouvrez les portes del’appareil que le temps strictement nécessaire. Chaqueouverture de porte cause une considérable dépense d’énergie.• Ne chargez pas trop votre appareil: pour une bonneconservation des aliments, le froid doit pouvoir circulerlibrement. Si la circulation est entravée, le compresseurtravaillera en permanence.• N’introduisez pas d’aliments chauds : ces derniers font monterla température intérieure ce qui oblige le compresseur àtravailler beaucoup plus en gaspillant un tas d’électricité.• Dégivrez l’appareil dès que de la glace se dépose ( voir Entretien ); une couche de glace trop épaisse gêneconsidérablement la cession de froid aux aliments et augmentela consommation d’électricité.• Gardez toujours les joints propres et en bon état pour qu’ilsadhèrent bien aux portes et ne laissent pas le froid s’échapper

Anomalies et remèdes Il peut arriver que l’appareil ne fonctionne pas. Avant de téléphoner auservice de dépannage (voir Assistance), contrôlez s’il ne s’agit pasd’un problème facile à résoudre à l’aide de la liste suivante.Le voyant intérieur ne s’allume pas.• La fiche n’est pas branchée dans la prise de courant ou pasassez enfoncée pour qu’il y ait contact ou bien il y a unecoupure de courant.Le réfrigérateur et le congélateur refroidissent peu.• Les portes ne ferment pas bien ou les joints sont abîmés.• Ouverture trop fréquente des portes.• La position du bouton de REGLAGE DE LA TEMPERATUREn’est pas correcte.• Le réfrigérateur et le congélateur sont excessivement remplis.• La température ambiante de travail du produit est inférieure à14°C.Le moteur est branché en permanence.• La porte n’est pas bien fermée ou trop souvent ouverte.• La température à l’extérieur est très élevée.• L’épaisseur du givre dépasse 2-3 mm ( voir Entretien

L’appareil est très bruyant.• L’appareil n’a pas été installé bien à plat ( voir Installation

• L’appareil est installé entre des meubles ou des objets quivibrent et font du bruit.• Le gaz réfrigérant interne produit un léger bruit même quand lecompresseur est à l’arrêt : il ne s’agit pas d’un défaut, c’est toutà fait normal.La température est élevée à certains endroits de l’extérieurdu réfrigérateur.• Les températures élevées sont nécessaires pour éviter laformation d’eau condensée dans des zones particulières duproduit.Formation de givre ou de gouttelettes d’eau sur la paroiarrière du compartiment réfrigérateur.• Il s’agit du fonctionnement normal du produit.Il y a de l’eau dans le fond du réfrigérateur.• Le trou d’évacuation de l’eau est bouché ( voir Entretien ).28
