Gentle Temp 520 - Thermomètre OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre auriculaire infrarouge
Modèle	Gentle Temp 520 (MC-520-E)
Dimensions	36 mm (l) × 161 mm (L) × 56 mm (P)
Poids	Environ 85 g (avec pile)
Alimentation	1 pile bouton lithium CR2032, 3,0 V CC
Autonomie de la pile	Environ 2500 mesures avec une pile neuve
Plage de mesure	34,0 °C à 42,2 °C (93,2 °F à 108,0 °F)
Précision	±0,2 °C (±0,4 °F) entre 35,5 °C et 42,0 °C ; ±0,3 °C en dehors
Temps de mesure	1 seconde
Affichage	Écran LCD à 4 chiffres pour °F, 3 chiffres pour °C, incréments de 0,1°
Mémoire	9 mesures enregistrées automatiquement
Température de fonctionnement	10 °C à 40 °C (50 °F à 104 °F), HR ≤ 85 %
Température de stockage	-20 °C à 50 °C (-4 °F à 122 °F), HR ≤ 85 %
Indice de protection	IP22
Fonctions principales	Mesure auriculaire infrarouge, vibreur, commutation °C/°F, mémoire, arrêt automatique
Entretien et nettoyage	Nettoyer la sonde et l’appareil avec un coton-tige imbibé d'alcool à 70 % ; remplacer l’embout de sonde s’il est sale
Sécurité	Utilisation exclusivement avec un embout de sonde ; ne pas utiliser en cas d'otite ; ne pas forcer l'introduction dans l'oreille
Pièces détachées et réparabilité	Accessoires en option : embout de sonde MC-EP2 (lot de 40) ; ne pas démonter, réparer ou modifier ; contacter le SAV OMRON
Contenu de l'emballage	Unité principale, pile de test (CR2032), couvre-sonde, 21 embouts de sonde MC-EP2, bague de raccordement, mode d'emploi, carte de garantie

FOIRE AUX QUESTIONS - Gentle Temp 520 OMRON

Combien de mesures consécutives peut-on prendre ?

Il est possible de prendre jusqu'à trois mesures consécutives. Au-delà, le thermomètre s'échauffe et risque de fournir des mesures incorrectes. Si vous devez effectuer plus de trois mesures, attendez 10 minutes avant de recommencer.

La température affichée est-elle plus élevée que la normale ?

Si la température indiquée est élevée, vérifiez que l'embout de sonde n'est pas défectueux et que le thermomètre a été conservé à température ambiante pendant au moins 30 minutes avant la mesure. Une conservation dans un endroit froid peut fausser le résultat.

La température mesurée diffère-t-elle entre l'oreille droite et l'oreille gauche ?

Chez les personnes en bonne santé, il n'y a pas de différence significative. Des écarts peuvent provenir d'une insertion non identique ou d'un angle différent. Il est conseillé de toujours mesurer dans l'oreille dont la température apparaît régulièrement plus élevée.

La température affichée est-elle plus basse que la normale ?

Plusieurs causes possibles : embout de sonde sale, capteur infrarouge sale, thermomètre retiré trop tôt, oreille froide (après exposition au froid ou utilisation d'une vessie à glace), ou insertion insuffisamment profonde. Nettoyez la sonde et réessayez.

Comment changer la pile ?

Utilisez une pile bouton lithium CR2032. Insérez un objet pointu dans l'orifice d'ouverture du couvercle du compartiment pile, faites glisser le couvercle et retirez-le. Extrayez la pile usagée, insérez la neuve avec le côté positif (+) vers le haut, puis replacez le couvercle.

Comment passer de l'affichage en °C à celui en °F ?

Thermomètre éteint, maintenez enfoncé le bouton START ; tout en le maintenant, appuyez et maintenez le bouton ON/MEM jusqu'à ce que °F s'affiche (deux bips). Répétez la même procédure pour revenir en °C. Attention : le changement efface toutes les mesures en mémoire.

Comment désactiver le vibreur ?

Allumez le thermomètre en appuyant sur ON/MEM, puis maintenez ce bouton enfoncé pendant 3 secondes jusqu'à ce que le symbole du vibreur clignote. Relâchez : le vibreur est désactivé. Pour le réactiver, répétez l'opération.

Comment nettoyer le thermomètre ?

Nettoyez la sonde et la lentille avec un coton-tige imbibé d'alcool à 70 %. Laissez sécher complètement pendant au moins 1 minute. Pour l'appareil, utilisez un chiffon doux imbibé d'alcool. Ne jamais utiliser de papier de soie ou de serviette en papier sur le capteur infrarouge.

Que faire en cas d'affichage d'un message d'erreur ?

Consultez le tableau des erreurs dans le mode d'emploi. Par exemple : si le thermomètre clignote, attendez qu'il se stabilise ; si l'icône de pile s'affiche, remplacez la pile ; si l'icône d'embout clignote, refixez l'embout ; si une erreur 5-9 apparaît, retirez la pile 1 minute puis remettez-la, sinon contactez le SAV OMRON.

Combien de mesures le thermomètre peut-il mémoriser ?

Le thermomètre enregistre automatiquement jusqu'à 9 mesures. Lorsque la mémoire est pleine, la mesure la plus ancienne est effacée pour laisser place à la nouvelle. Pour consulter les mesures, appuyez sur le bouton ON/MEM après l'allumage.

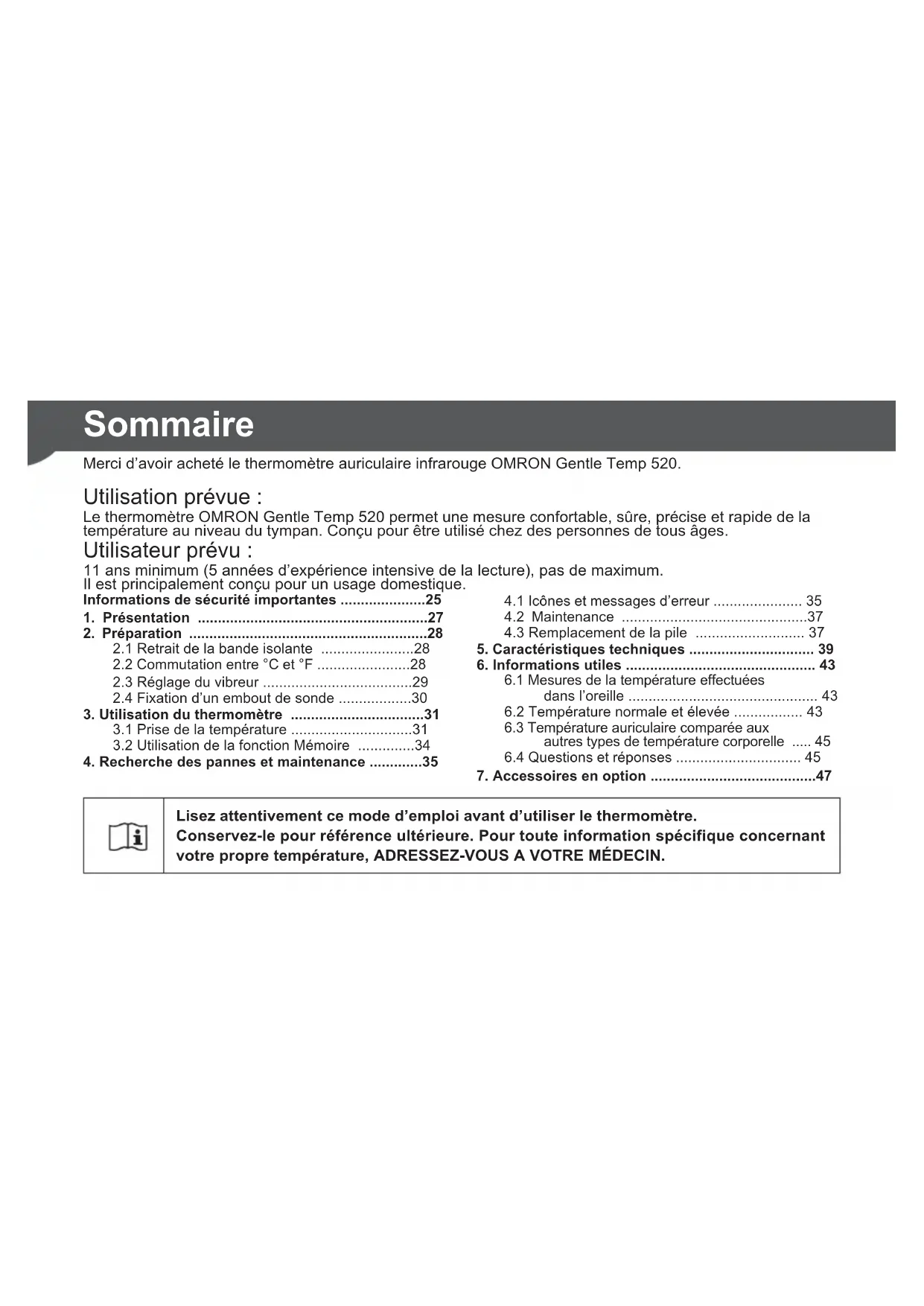

MODE D'EMPLOI Gentle Temp 520 OMRON

Merci d'avoir acheté le thermomètre auriculaire infrarouge OMRON Gentle Temp 520.

Utilisation prévue :

Le thermomètre OMRON Gentle Temp 520 permet une mesure confortable, sûre, précise et rapide de la température au niveau du tympan. Conçu pour être utilisé chez des personnes de tous âges.

Utilisateur prévu :

11 ans minimum (5 années d'expérience intensive de la lecture), pas de maximum.

Il est principalement conçu pour un usage domestique.

Informations de sécurité importantes ....25

1. Présentation ......27

2. Préparation .....28

2.1 Retrait de la bande isolante .....28

2.2 Commutation entre °C et °F .....28

2.3 Réglage du vibreur ....29

2.4 Fixation d'un embout de sonde .....30

1. Utilisation du thermomètre ....31

3.1 Prise de la température .....31

3.2 Utilisation de la fonction Mémoire .....34

1. Recherche des pannes et maintenance .....35

4.1 Icônes et messages d'erreur ...... 35
4.2 Maintenance 37
4.3 Remplacement de la pile 37

1. Caractéristiques techniques .... 39

2. Informations utiles 43

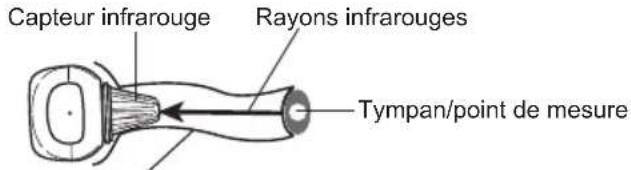

6.1 Mesures de la température effectuées dans l'oreille 43
6.2 Température normale et élevée ..... 43
6.3 Température auriculaire comparée aux autres types de température corporelle ..... 45
6.4 Questions et réponses ...... 45

1. Accessoires en option ....47

Lisez attentivement ce mode d'emploi avant d'utiliser le thermomètre.

Conservez-le pour référence ultérieure. Pour toute information spécifique concernant votre propre température, ADRESSEZ-VOUS A VOTRE MÉDECIN.

Informations de sécurité importantes

Pour garantir l'utilisation correcte du produit, il importe de suivre à chaque instant des mesures fondamentales de sécurité, dont les précautions indiquées ci-dessous.

Avertissement :

• Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut provoquer la mort ou une blessure grave.
• Il peut être dangereux d'établir un auto-diagnostic et/ou un traitement sur la base des résultats des mesures. Suivre les recommandations du médecin. Un auto-diagnostic peut aggraver les symptômes.
• Une température élevée ou une fièvre prolongée nécessite une surveillance médicale, surtout s'il s'agit de jeunes enfants. Dans ce cas, consulter un médecin.
• Rester parfaitement immobile pendant la mesure.
• Ne pas forcer en introduisant la sonde dans l'oreille.
• En cas de gêne, par exemple une douleur, lors de la mesure, arrêter immédiatement d'utiliser le thermomètre. Il pourrait endommager le conduit auditif externe.
• Ne pas utiliser ce thermomètre en cas de maladie de l'oreille (otite externe ou otite moyenne, par exemple). Cela risquerait d'aggraver le problème.
• Ne pas utiliser ce thermomètre lorsque le conduit auditif externe est mouillé, par exemple après avoir nagé ou pris un bain. Il pourrait endommager le conduit auditif externe.
• Ne pas utiliser ce thermomètre sans embout de sonde.
• Veiller à ce que le conduit auditif soit propre et sans cérumen.
  • Lorsque l'embout de sonde est sale (cérumen ou autres substances), le remplacer par un neuf.
• Ne pas utiliser un embout de sonde déjà utilisé par quelqu'un d'autre. Cela risque de provoquer des infections croisées telles que l'otite externe.
• L'utilisation d'embouts de sonde sales peut empêcher la prise de mesures correctes.
• Une installation correcte de l'embout de sonde garantit la précision des mesures.
• Lorsque le capteur infrarouge est sale, le frotter légèrement à l'aide d'un chiffon sec ou d'un coton-tige. Ne pas essuyer le capteur infrarouge avec du papier de soie ou une serviette en papier.
• Ne pas utiliser plusieurs embouts de sonde à la fois.
• En cas de différence de température entre l'endroit où le thermomètre est conservé et la pièce où la mesure sera effectuée, laisser
  le thermomètre à température ambiante dans cette dernière pendant un minimum de 30 minutes avant d'effectuer la mesure.
• Si l'oreille est froide, la laisser se réchauffer avant de mesurer la température. La température mesurée peut être basse après utilisation d'une vessie à glace ou d'un bloc réfrigérant, ou immédiatement après être venu de l'extérieur en hiver.

Informations de sécurité importantes

• Ne pas toucher le capteur infrarouge avec les doigts, ne pas souffler dessus.
• Ne pas prendre de mesure lorsque le thermomètre est mouillé : la mesure pourrait être faussée.
  • Vérifier le symbole sur l'affichage avant et après la mesure, de manière à effectuer la mesure dans le mode approprié.
• Garder le thermomètre hors de la portée des enfants.
• Empêcher les enfants de prendre leur propre température ou de mesurer celle d'autres personnes : ils pourraient endommager l'oreille.
• Contient des petites pièces pouvant présenter un risque d'étouffement en cas d'ingestion par les patients en bas âge.
• Ne pas jeter les piles dans le feu. Elles risquent d'exploser.
• Ôter la pile lorsque le thermomètre n'est pas utilisé pendant au moins 3 mois. Sinon, des fuites de liquide, une génération de chaleur ou une explosion sont possibles, ce qui risquerait d'endommager le thermomètre.
• Pendant la mesure, veiller à ce qu'aucun téléphone mobile ou autre appareil électrique émettant des champs électromagnétiques ne soit situé à moins de 30 cm de cet appareil. Cela risquerait de perturber le fonctionnement de l'appareil et/ou de provoquer des résultats incorrects.

Précautions générales

- Ne pas utiliser ce thermomètre à d'autres fins que la mesure de la température dans l'oreille humaine.

- Ne pas exposer le thermomètre à un choc violent ou à des vibrations, ne pas le laisser tomber, ne pas marcher dessus.

- Le thermomètre n'est pas étanche. Lors de l'utilisation du thermomètre, éviter toute pénétration de liquide (alcool, eau ou eau bouillante) dans le thermomètre. Si le thermomètre est recouvert de vapeur, le laisser sécher ou l'essuyer délicatement à l'aide d'un chiffon doux et sec.

- Ne pas démonter, réparer ou modifier le thermomètre.

- En indiquant la température au médecin, toujours signaler que la mesure a été effectuée dans l'oreille.

1. Présentation

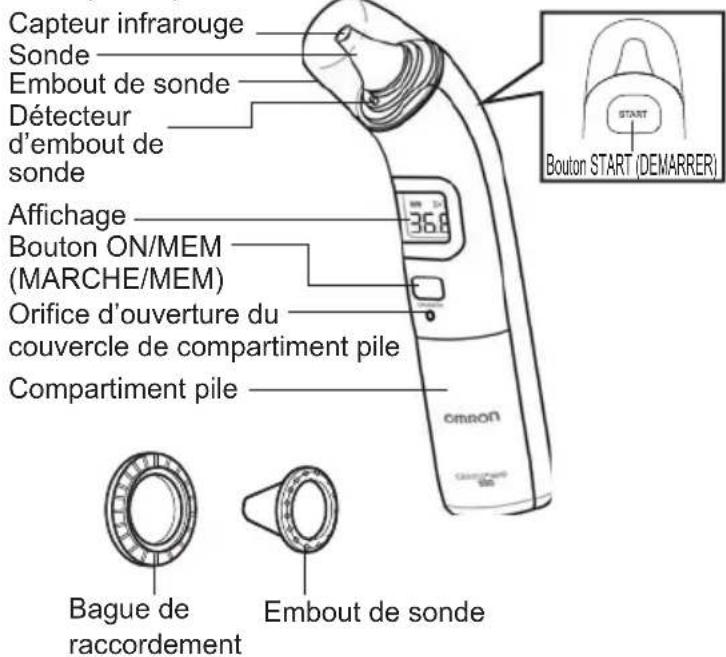

Unité principale :

Capteur infrarouge Sonde Embout de sonde Détecteur d'embout de sonde Affichage Bouton ON/MEM (MARCHE/MEM) Orifice d'ouverture du couvercle de compartiment pile Compartiment pile Bague de raccordement Embout de sonde 36.8 OMRON START Bouton START (DEMARRER)

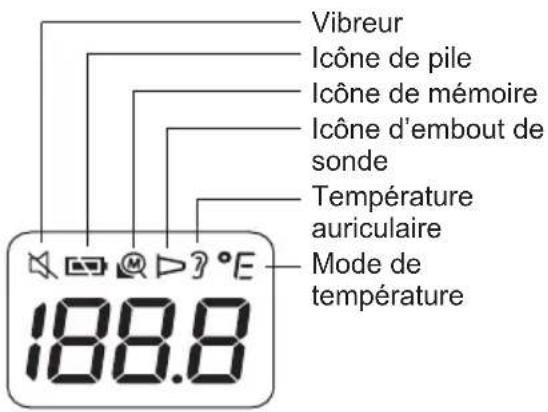

Affichage :

Vibreur Icône de pile Icône de mémoire Icône d'embout de sonde Température auriculaire Mode de température 188.8

2. Préparation

2.1 Retrait de la bande isolante

Avant la première utilisation, retirer la bande isolante du compartiment pile en saisissant sa partie extérieure.

2.2 Commutation entre °C et °F

Par défaut, le thermomètre est réglé en °C.

1. Le thermomètre étant éteint, appuyer sur le bouton START et le maintenir enfoncé.
2. Tout en le maintenant enfoncé, appuyer sur le bouton ON/MEM et le maintenir enfoncé jusqu'à ce que °F s'affiche. Deux bips sont émis.

Remarques :

• Pour sélectionner le mode °C, reprendre à l'étape 1.
• Lors du passage entre les modes °C et °F, toutes les mesures enregistrées en mémoire sont supprimées.

2. Préparation

2.3 Réglage du vibreur

Par défaut, le vibreur est activé.

1. Appuyer sur le bouton ON/MEM pour allumer le thermomètre.
2. Appuyer sur le bouton ON/MEM et le maintenir enfoncé pendant 3 secondes.

Le symbole « » clignote sur l'affichage.

1. Relâcher le bouton ON/MEM.

Le symbole « » reste allumé et le vibreur est désactivé.

Remarques :

• Si le bouton ON/MEM est maintenu enfoncé pendant plus de 5 secondes après que le symbole « » s'est mis à clignoter, le thermomètre s'éteint sans réglage du vibreur.
• Pour activer le vibreur, reprendre à l'étape 1.

2. Préparation

2.4 Fixation d'un embout de sonde

Toujours utiliser uniquement un embout de sonde MC-EP2 (MC-EP2-E) neuf et non endommagé.

1. Dévisser délicatement le couvre-sonde.

Remarque : ne pas forcer pour retirer l'embout de sonde.

1. Placer un embout de sonde neuf sur la bague de raccordement.

Remarque : le côté adhésif de l'embout de sonde doit être placé vers le haut.

Placer le côté adhésif vers le haut

Embout de sonde

1. Insérer la sonde dans l'embout de sonde sur la bague de raccordement jusqu'à enclenchement.

Remarque : si l'embout de sonde n'est pas correctement fixé, l'icône d'embout de sonde « clignote sur l'affichage et il est impossible d'effectuer une mesure.

9 °C

3.Utilisation du thermomètre

3.1 Prise de la température

Remarques :

• Vérifier que l'embout de sonde est correctement fixé.
• Il est recommandé de mesurer 3 fois la température dans la même oreille. Si les 3 mesures donnent des résultats différents, sélectionner la température la plus élevée.

1. Appuyer sur le bouton ON/MEM.

Tous les symboles apparaissent sur l'affichage.

L'affichage de droite apparaît ensuite, accompagné de 2 b i p s.

2. Insérer la sonde le plus profondément possible dans l'oreille, sans provoquer de gène.

Remarques :

• Tirer doucement le pavillon de l'oreille vers l'arrière pour redresser le conduit auditif et positionner la sonde dans l'oreille en l'ajustant bien en direction du tympan pour obtenir une mesure précise.
• Ne pas tenir le thermomètre trop longtemps en main : la sonde pourrait enregistrer une température ambiante trop élevée. La température corporelle mesurée pourrait alors être plus basse que la normale.

3. Utilisation du thermomètre

Mesure de la température d'un bébé

Mesure sur un bébé couché.

Soutenir légèrement le corps du bébé.

Mesure sur un bébé assis.

Soutenir légèrement le corps du bébé et tirer délicatement l'oreille vers l'arrière.

Le conduit auditif est trop étroit pour la sonde.

Tout en tirant l'oreille vers l'arrière, couvrir le conduit auditif externe avec la sonde sans forcer pour l'introduire.

3. Utilisation du thermomètre

3. Appuyer sur le bouton START.

La mesure est terminée après 1 seconde. Un bip long est émis.

Le symbole « »clignote pendant 5 secondes.

Remarque : vous pouvez effectuer une nouvelle mesure après 2 bips. S'assurer que le symbole « » reste allumé.

FR

4. Retirer le thermomètre de l'oreille et lire le résultat de la mesure.

Remarque : si la température mesurée est supérieure à 37,5 °C (99,5 °F), le vibreur émet un long bip suivi de trois bips courts.

Après chaque mesure de la température auriculaire, 5 secondes sont nécessaires avant une nouvelle mesure. Pendant ces 5 secondes d'attente, l'icône « Oreille » clignote.

5. Pour éteindre le thermomètre, appuyer sur le bouton ON/MEM et le maintenir enfoncé jusqu'à ce que « OFF » s'affiche.

Le thermomètre enregistre automatiquement la mesure en mémoire. Il s'éteint automatiquement après 1 minute.

3. Utilisation du thermomètre

3.2 Utilisation de la fonction Mémoire

Ce thermomètre enregistre automatiquement un maximum de 9 mesures.

Remarque : lorsque la mémoire est pleine, la mesure la plus ancienne est automatiquement supprimée.

1. Appuyer sur le bouton ON/MEM pour allumer le thermomètre.
2. Appuyer une nouvelle fois sur le bouton ON/MEM.

Le numéro de l'enregistrement en mémoire s'affiche.

1. Relâcher le bouton ON/MEM.

Le résultat le plus récent s'affiche.

Appuyer de manière répétée sur le bouton ON/MEM pour afficher les résultats plus anciens.

1. Pour éteindre le thermomètre, appuyer sur le bouton ON/MEM et le maintenir enfoncé jusqu'à ce que « OFF » s'affiche.

Il s'éteint automatiquement après 1 minute.

4. Recherche des pannes et maintenance

4.1 Icônes et messages d'erreur

Si l'un des problèmes ci-dessous se produit pendant la mesure, vérifier avant tout qu'aucun autre appareil électrique ne se trouve à moins de 30 cm. Si le problème persiste, veiller à se reporter au tableau ci-dessous.

Affichage d'erreur	Cause Solution
	Stabilisation du thermomètre en cours.	Attendre jusqu'à ce quecesse de clignoter.
	La pile est déchargée.	Remplacer la pile.(Se reporter à la section 4.3)
	L'embout de sonde n'est pas fixé correctement.	Refixer l'embout de sonde jusqu'à ce quecesse de clignoter.
	Mesure avant la stabilisation du thermomètre.	Attendre jusqu'à ce quecesse de clignoter.
	Le thermomètre indique un changement rapide de la température ambiante.	Laisser le thermomètre pendant au moins 30 minutes dans un local à température ambiante, entre 10 °C et 40 °C (50 °F–104 °F).
	La température ambiante ne se situe pas dans la plage de 10 °C à 40 °C (50 °F–104 °F).	Laisser le thermomètre pendant au moins 30 minutes dans un local à température ambiante, entre 10 °C et 40 °C (50 °F–104 °F).

4. Recherche des pannes et maintenance

Affichage d’erreur	Cause Solution
	Erreur 5-9, le système ne fonctionne pas correctement.	Retirer la pile, attendre 1 minute et replacer la pile. Si le message s’affiche à nouveau, prendre contact avec le point de vente ou le distributeur OMRON pour faire vérifier le thermomètre.
	La température mesurée est supérieure à 42,2 °C (108,0 °F).	Vérifier le bon état de l’embout de sonde et effectuer une nouvelle mesure.
	La température mesurée est inférieure à 34,0 °C (93,2 °F).	Vérifier que l’embout de sonde est propre et effectuer une nouvelle mesure.
	Impossible de mettre le thermomètre en service.	Remplacer la pile.(Se reporter à la section 4.3)

4. Recherche des pannes et maintenance

4.2 Maintenance

• Si le thermomètre est tombé, vérifier qu'il n'est pas endommagé. En cas de doute, prendre contact avec le point de vente ou le distributeur OMRON pour faire vérifier le thermomètre.
• La sonde est la partie la plus délicate du thermomètre. Faire très attention à ne pas endommager le capteur infrarouge en le nettoyant.
• Si l'appareil est accidentellement utilisé sans embout de sonde, nettoyer la sonde comme suit : a. Après la mesure, nettoyer la sonde et la lentille de la sonde à l'aide d'un coton-tige imbibé d'alcool (concentré à 70 %). b. Laisser la sonde sécher complètement pendant au moins 1 minute.
• Si l'appareil est sale, le nettoyer à l'aide d'un coton-tige ou d'un chiffon imbibé d'alcool (concentration à 70 %).
• Ne pas stocker le thermomètre dans les endroits indiqués ci-dessous. Il risquerait d'être endommagé.
• Endroits mouillés.
• Endroits soumis à une chaleur et une humidité élevées ou exposés à la lumière directe du soleil. Zones proches d'appareils de chauffage, endroits poussiéreux ou environnements soumis à des concentrations salines élevées dans l'air.
• Endroits dans lesquels le thermomètre sera incliné ou risquerait de tomber ou d'être soumis à des chocs ou des vibrations.
• Zones de stockage de produits pharmaceutiques ou endroits abritant des gaz corrosifs.

4.3 Remplacement de la pile

Pile : pile bouton lithium CR2032

Utiliser la pile dans la période indiquée.

Remarque : pour protéger l'environnement, éliminer les piles usagées conformément aux règlements locaux en matière d'élimination des déchets. Les piles usagées peuvent être déposées au point de vente ou dans les sites de collecte appropriés.

1. Insérer un objet pointu dans l'orifice d'ouverture du couvercle de compartiment pile. Faire glisser le couvercle à l'aide du pouce et le retirer.

4. Recherche des pannes et maintenance

2. Extraire la pile à l'aide d'un objet pointu.

Remarque : ne pas utiliser de pincettes métalliques ni de tournevis.

3. Insérer la pile neuve sous le crochet métallique du côté gauche et appuyer sur le côté droit de la pile jusqu'à enclenchement.

Remarque : placer le côté positif (+) de la pile vers le haut.

crochet métallique

4. Replacer le couvercle du compartiment pile.

5.Caractéristiques techniques

Catégorie de produit : Thermomètres auriculaires

Description du produit : Thermomètre auriculaire infrarouge

Modèle (réf.) : Gentle Temp 520 (MC-520-E)

Unité de détection : Thermopile

Affichage de la température :

Affichage à 4 chiffres, °F par incréments de 0,1 degré

Affichage à 3 chiffres, °C par incréments de 0,1 degré

± 0,2 °C (± 0,4 °F) dans la plage de 35,5 °C à 42,0 °C (95,9 °F à 107,6 °F), ± 0,3 °C (± 0,5 °F) en dehors de cette plage

Précision de la mesure :

Plage de mesure : 34,0 °C (93,2 °F) à 42,2 °C (108,0 °F)

Durée de mesure : Mesure rapide en 1 seconde

Mémoire : 9 mémoires

Alimentation électrique :

Consommation électrique : 0,015 W

Durée de conservation : 5 ans

Durée de vie de la pile :

3,0 V CC, 1 pile bouton lithium CR2032

Température, humidité et pression atmosphérique de l'environnement de fonctionnement :

Température et humidité de l'environnement de stockage :

Température et humidité de l'environnement de transport :

Protection contre les chocs électriques :

Avec une pile neuve, environ 2500 mesures ou plus (environnement ambient 25±15 °C, 50±40 % HR)

10 °C (50 °F) à 40 °C (104 °F), 0 ≤ HR ≤ 85 % (sans condensation), 70 à 106,0 kPa

-20 °C (-4 °F) à 50 °C (122 °F), 0 ≤ HR ≤ 85 % (sans condensation)

-20 °C (-4 °F) à 70 °C (158 °F), 10 % ≤ HR ≤ 95 % (sans condensation)

Équipement ME à alimentation interne

5. Caractéristiques techniques

Classification IP : IP22

Pièce appliquée :

Poids : Environ 85g (avec la pile)

Dimensions extérieures : 36 mm (l) × 161 mm (L) × 56 mm (P)

Contenu de l'emballage :

Unité principale, pile de test (pile bouton lithium CR2032), couvre-sonde, 21 embouts de sonde MC-EP2 (MC-EP2-E), bague de raccordement, mode d'emploi, carte de garantie.

* La classification IP indique le degré de protection offert conformément à la norme CEI 60529.

Cet appareil est protégé contre l'entrée de corps solides de 12,5 mm de diamètre et plus (le doigt par exemple).

Cet appareil est protégé contre les chutes obliques de gouttes d'eau susceptibles de provoquer des problèmes pendant une utilisation normale.

Remarques :

- Les caractéristiques techniques peuvent être modifiées sans préavis.

- Ce produit OMRON est fabriqué selon le système de qualité strict de OMRON HEALTHCARE Co. Ltd., Japon.

- Cet appareil est conforme aux dispositions de la norme européenne EN12470:2003, Thermomètres cliniques - Partie 5 : Performance des thermomètres auriculaires à infrarouge (avec dispositif de mesure maximale).

- Le thermomètre est étalonné au moment de la fabrication. Si vous doutez à un moment quelconque de la précision des mesures de température, veuillez vous adresser à votre revendeur OMRON agréé. Il est généralement recommandé de faire inspecter l'appareil tous les 2 ans afin de garantir son bon fonctionnement et sa précision.

- Signaler au fabricant et aux autorités compétentes de l'État membre dans lequel vous êtes établi tout incident grave qui s'est produit impliquant cet appareil.

5. Caractéristiques techniques

Description des symboles pouvant figurer, en fonction du modèle, sur le produit même, le conditionnement de vente du produit ou dans le ME
	Pièce appliquée - Type BF Degré de protection contre les chocs électriques (courant de fuite)		Nécessité pour l'utilisateur de consulter le mode d'emploi		Limitation de pression atmosphérique
IP XX	Indice de protection donné par la norme CEI 60529		Numéro de série À usage uni
	Marquage CE Numéro de LOT				Dispositif médical
	Symbole GOST-R		Limitation de température		Date de fabrication
	Symbole de conformité eurasienne		Limitation d'humidité

5. Caractéristiques techniques

C€0197

CARTON + PAPIER A TRIER

Thermomètre auriculaire infrarouge OMRON

Modèle (réf.): Gentle Temp 520 (MC-520-E)

Informations importantes concernant la compatibilité électromagnétique (CEM)

MC-520-E fabriqué par OMRON HEALTHCARE Co., Ltd. est conforme à la norme EN60601-1-2:2015 Compatibilité électromagnétique (CEM).

D'autres documents relatifs à la norme CEM sont disponibles auprès d'OMRON HEALTHCARE EUROPE à l'adresse indiquée dans le présent mode d'emploi ou sur www.omron-healthcare.com. Se reporter aux informations relatives à la norme CEM pour MC-520-E, disponibles sur le site Web.

Élimination correcte de ce produit (déchets d'équipements électriques et électroniques)

Cette marque apposée sur le produit ou sa documentation indique qu'il ne peut pas être éliminé avec d'autres déchets ménagers à la fin de leur vie utile. Afin de prévenir tout danger pour l'environnement ou la santé humaine résultant d'une élimination non contrôlée des déchets, séparer cet appareil des autres types de déchets et le recycler de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne peut pas être mélangé à d'autres déchets commerciaux pour élimination.

Ce produit ne contient aucune substance dangereuse. La mise au rebut des piles usagées doit se faire conformément aux règlements nationaux relatifs à l'élimination des piles.

6. Informations utiles

6.1 Mesures de la température effectuées dans l'oreille

Le thermomètre auriculaire infrarouge Gentle Temp 520 détecte la chaleur infrarouge émise par le tympan et les tissus environnants et convertit cette chaleur en une température auriculaire équivalente.

Le thermomètre Gentle Temp 520 est moins impressionnant pour un enfant qu'un thermomètre rectal. Il est plus rapide, plus sûr et plus facile à utiliser qu'un thermomètre buccal.

Étant infrarouge, il ne présente aucun risque de rupture du verre ou d'ingestion de mercure. Il est même possible d'effectuer les mesures lorsque l'enfant dort.

Pour les adultes, le thermomètre auriculaire infrarouge Gentle Temp 520 permet une lecture rapide, pratique et précise de la température sans les temps d'attente liés au thermomètre conventionnel.

La recherche clinique a montré que l'oreille est un site idéal pour la mesure de la température corporelle. Le tympan partage certains vaisseaux avec l'hypothalamus, la partie du cerveau qui contrôle la température corporelle. L'oreille est donc un indicateur précis de la température corporelle interne (centrale). La température auriculaire, à l'inverse de la température buccale, n'est pas affectée par des facteurs tels que la parole, la consommation de boisson et la cigarette.

6.2 Température normale et élevée

Nous recommandons à l'utilisateur de s'exercer à utiliser le Gentle Temp 520 sur lui-même et les membres de sa famille.

Cela lui permettra d'améliorer sa technique et de se sentir plus à l'aise pour mesurer la température d'un membre de sa famille malade. Il sera ainsi capable également de déceler si la température mesurée est plus élevée que la normale.

6. Informations utiles

Étant donné que la température ambiante, la transpiration ou la salive influencent facilement la température corporelle mesurée sous le bras ou la langue, la température mesurée peut être inférieure à la température centrale.

La mesure de la température tympanique est un reflet précis de la température du cerveau et permet de détecter plus rapidement la présence de fièvre.

Capteur infrarouge Rayons infrarouges Tympan/point de mesure

Tympan

Conduit auditif externe

Afin de pouvoir évaluer correctement un état fiévreux potentiel, il est important d'apprendre à connaître les températures normales des membres de la famille en mesurant leur température lorsqu'ils sont en bonne condition physique.

La température mesurée dans l'oreille est différente de la température rectale.

Il est important d'utiliser la température normale comme référence pour comprendre la différence de température en cas de fièvre.

La température corporelle est dite normale lorsque la mesure se situe dans une plage donnée. La température corporelle varie cependant en fonction de l'âge.

Âge Température auriculaire normale en °C et °F

Bébés 36,4 °C - 37,5 °C 97,5 °F - 99,5 °F

Enfants 36,1 °C - 37,5 °C 97 °F - 99,5 °F

Adolescents/Adultes 35,9 °C - 37,5 °C 96,6 °F - 99,5 °F

Personnes âgées 35,8 °C - 37,5 °C 96,4 °F - 99,5 °F

6. Informations utiles

6.3 Température auriculaire comparée aux autres types de température corporelle

La température normale varie en fonction des différents endroits du corps.

Le « Biais clinique » est de -0,2 \~ -0,4 °C.

La « Limite d'agrément » est de 0,58.

La « Répétabilité » est de 0,17 °C.

Le thermomètre est un thermomètre en mode adapté qui convertit la température auriculaire pour afficher son « équivalent oral ».

6.4 Questions et réponses

Combien de mesures consécutives peut-on prendre ?

Il est possible de prendre jusqu'à trois mesures consécutives. Au-delà, le thermomètre se sera échauffé et risque de ne plus fournir de mesures correctes. S'il est nécessaire d'effectuer plus de trois mesures, attendre 10 minutes avant de mesurer à nouveau.

La température indiquée est plutôt élevée.

1 L'embout de sonde est peut-être défectueux.

2 Le thermomètre utilisé a peut-être été conservé dans un endroit frais ou froid. Mesurer la température après avoir laissé le thermomètre pendant au moins 30 minutes dans la pièce où il sera utilisé. Si le thermomètre est conservé dans la pièce où la mesure de la température sera effectuée, il peut être utilisé immédiatement.

6. Informations utiles

La température mesurée dans l'oreille droite diffère-t-elle de celle mesurée dans l'oreille gauche ?

Chez les personnes en bonne santé, il n'y a pas de différence significative entre les résultats des mesures. Des différences peuvent apparaître pour les raisons suivantes :

1) Le capteur infrarouge n'est pas inséré de la même manière.

2) Le thermomètre n'est pas inséré de manière stable, selon le même angle. Essayer d'effectuer les mesures dans l'oreille dont la température apparaît régulièrement plus élevée.

La température indiquée est plutôt basse.

1 L'embout de sonde est sale.
2 Le capteur infrarouge est sale.
3 Le thermomètre a été retiré de l'oreille avant la fin de la mesure.
4 L'oreille est froide. La température mesurée tend à être basse après utilisation d'une vessie à glace ou d'un bloc réfrigérant, ou immédiatement après être venu de l'extérieur en hiver.
5 Le thermomètre n'est pas inséré suffisamment loin dans l'oreille.

7.Accessoires en option

Accessoires médicaux en option

Embout de sonde MC-EP2 (MC-EP2-E)

(avec 40 embouts de sonde et 1 bague de raccordement)

Embout de sonde

Remarque : se renseigner auprès des représentants OMRON locaux pour connaître les accessoires en option appropriés.

Manufacturer	FabricantHerstellerFabricanteProduttore	FabrikantПроизводительÜreticiالشركة الفصنعة	OMRON HEALTHCARE Co., Ltd.53, Kunotsubo, Terado-cho, Muko, KYOTO,617-0002 JAPAN
EU-representativeEC REP	Mandataire dans l’UEEU-RepräsentantRepresentante en la UERappresentante per l’UE	Vertegenwoordiging in de EU Представитель в ECBAtemsilcisiجها التمشيل بالاتحاد الأوروبيالمستورد في الاتحاد الأوربی	OMRON HEALTHCARE EUROPE B.V.Scorpius 33, 2132 LR Hoofddorp,THE NETHERLANDSwww.omron-healthcare.com
Importer in EUImportateur dans l’UEImporteur in der EUImportador en la UE	Importatore per l’UEImporteur in de EUИмпортер в ECAB’dekl İthalatçı
Production facilitySite de productionProduktionsstättePlanta de producción	Stabilimento di produzioneProductiefaciliteitПроизводственноеподразделение	Üretim Tesisiمنشاة التصنيع	KunShan Radiant Innovation Co., Ltd.No. 20, TaiHong Road, WuSong JiangDevelopment Zone, YuShan Town,KunShan City, JiangSu, China
SubsidiariesSuccursalesNiederlassungenEmpresas filialesConsociateDochterondernemingenФилиалыYan Kuruluşlarالشركات التابعة			OMRON HEALTHCARE UK LTD.Opal Drive, Fox Milne, Milton Keynes, MK15 0DG, UKwww.omron-healthcare.com
			OMRON MEDIZINTECHNIK HANDELSGESELLSCHAFT mbHKonrad-Zuse-Ring 28, 68163 Mannheim, GERMANYwww.omron-healthcare.com
			OMRON SANTÉ FRANCE SAS3, Parvis de la Gare, 94130 Nogent-sur-Marne, FRANCEUniquement pour le marché français:OMRON Service Après VenteN° Vert 0 800 91 43 14www.omron-healthcare.com

Issue Date / Date de publication / Ausgabedatum /
