ADL 334 NB - Lave-vaisselle IGNIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Ignis
Modèle	ADL 334 NB
Capacité	12 couverts
Alimentation électrique	Voir plaque signalétique à l'intérieur de la porte (côté droit)
Branchement eau	Max. 60 °C (sauf indication contraire sur le tuyau)
Réservoir à sel	Capacité max. 2 kg
Distributeur de liquide de rinçage	Capacité max. 100 ml
Distributeur de détergent	Grand compartiment 45 ml, petit 10 ml
Programmes de lavage	Exemple : Très Sale à 65 °C (voir tableau des programmes)
Fonctions supplémentaires	Demi-charge, départ différé (selon modèle)
Réglage de la dureté de l'eau	6 positions selon le degré de dureté
Indicateur de sel	Électrique (voyant) ou optique (flotteur rouge)
Indicateur de liquide de rinçage	Électrique (voyant) ou optique (clair/foncé)
Système de sécurité	Waterstop (sur certains modèles) – sécurité hydraulique totale
Matériaux	Emballage 100 % recyclable ; appareil recyclable
Nettoyage et entretien	Nettoyer régulièrement joint, porte, bras d'aspersion et filtres
Bras d'aspersion	Supérieur et inférieur amovibles pour nettoyage
Filtres	Filtre central à grandes mailles, filtre cylindrique, filtre fin
Diagnostic des pannes	Voir section dédiée dans la notice

FOIRE AUX QUESTIONS - ADL 334 NB IGNIS

Le lave-vaisselle ne fonctionne pas, que faire ?

Vérifiez que la fiche est bien branchée, qu’il n’y a pas de coupure de courant, que l’appareil est allumé, que la porte est bien fermée, que le robinet d’eau est ouvert et que les filtres ne sont pas sales. Appuyez sur la touche Départ.

Pourquoi la vaisselle n’est-elle pas tout à fait propre ?

Assurez-vous d’avoir sélectionné le bon programme, d’utiliser la bonne quantité de détergent, que les filtres sont propres et bien montés, que les bras d’aspersion ne sont pas bloqués et que la vaisselle est chargée correctement (les jets d’eau doivent atteindre toutes les surfaces).

Comment remplir le réservoir à sel ?

Dégagez le panier inférieur, dévissez le couvercle vers la gauche. La première fois, remplissez d’eau à ras bord, puis ajoutez du sel régénérant spécifique pour lave-vaisselle jusqu’à ras bord (max. 2 kg). Mélangez avec le manche d’une cuillère. Revissez le couvercle.

Comment régler la dureté de l’eau ?

Utilisez le sélecteur situé à l’intérieur de la porte (en haut à gauche) avec un tournevis. Positionnez-le selon le tableau de correspondance entre les degrés allemands (°dH) ou français (°fH) et la classe de dureté. Si l’eau est douce (0-5 °dH), n’utilisez pas de sel.

Que faire en cas de message de panne (voyant Départ qui clignote) ?

Débloquez le bras d’aspersion inférieur. Vérifiez que la vaisselle et les couverts sont chargés correctement et que le bras d’aspersion inférieur est monté correctement. Si le problème persiste, éteignez l’appareil, fermez le robinet d’eau et contactez le Service Après-Vente.

Comment nettoyer les bras d’aspersion ?

Pour le bras supérieur : dévissez l’écrou (vers la gauche) et tirez vers le bas. Rincez les gicleurs. Pour le bras inférieur : poussez les deux clips vers l’intérieur et tirez vers le haut. Rincez. Remontez en centrant sur le pivot et en serrant l’écrou ou en emboîtant jusqu’au déclic. Vérifiez qu’ils tournent librement.

Comment nettoyer les filtres ?

Tournez le filtre central à grandes mailles vers la gauche et dégagez-le. Tournez le filtre cylindrique et dégagez-le du filtre central. Dégagez le filtre fin. Nettoyez tous les composants. Remontez dans l’ordre inverse : filtre cylindrique dans filtre central, puis filtre fin, et tournez l’ensemble vers la droite pour fixer.

Pourquoi y a-t-il des taches d’eau sur les verres et couverts ?

La quantité de liquide de rinçage est peut-être trop abondante. Réglez le distributeur de liquide de rinçage sur une position inférieure. Vérifiez aussi que le réservoir à sel contient suffisamment de sel et que le réglage de dureté est correct.

Comment remplir le distributeur de liquide de rinçage ?

Ouvrez le couvercle en appuyant sur la touche A. Versez le liquide de rinçage jusqu’au ras de la ligne en pointillés (100 ml max). Essuyez tout débordement pour éviter la mousse. Refermez le couvercle. Vous pouvez ajuster la quantité (position à la livraison : 3) avec une pièce de monnaie.

Que faire en cas de fuite d’eau ?

Si l’appareil est équipé du système Waterstop, vérifiez que le tuyau d’alimentation et le boîtier en plastique ne sont pas endommagés. Ne coupez pas le tuyau et ne plongez pas le boîtier dans l’eau. Éteignez immédiatement l’appareil et fermez le robinet d’eau. Contactez le Service Après-Vente.

MODE D'EMPLOI ADL 334 NB IGNIS

COMMENT REMPLIR LE RÉSERVOIR À SEL

PAGE 24

COMMENT REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

PAGE 25

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

PAGE 26

COMMENT UTILISER LE LAVE-VAISSELL

PAGE 27

BRANCHEMENTS

PAGE 28

NETTOYAGE ET ENTRETIEN

PAGE 29

DIAGNOSTIC DES PANNES

PAGE 30

SERVICE APRES-VENTE

PAGE 30

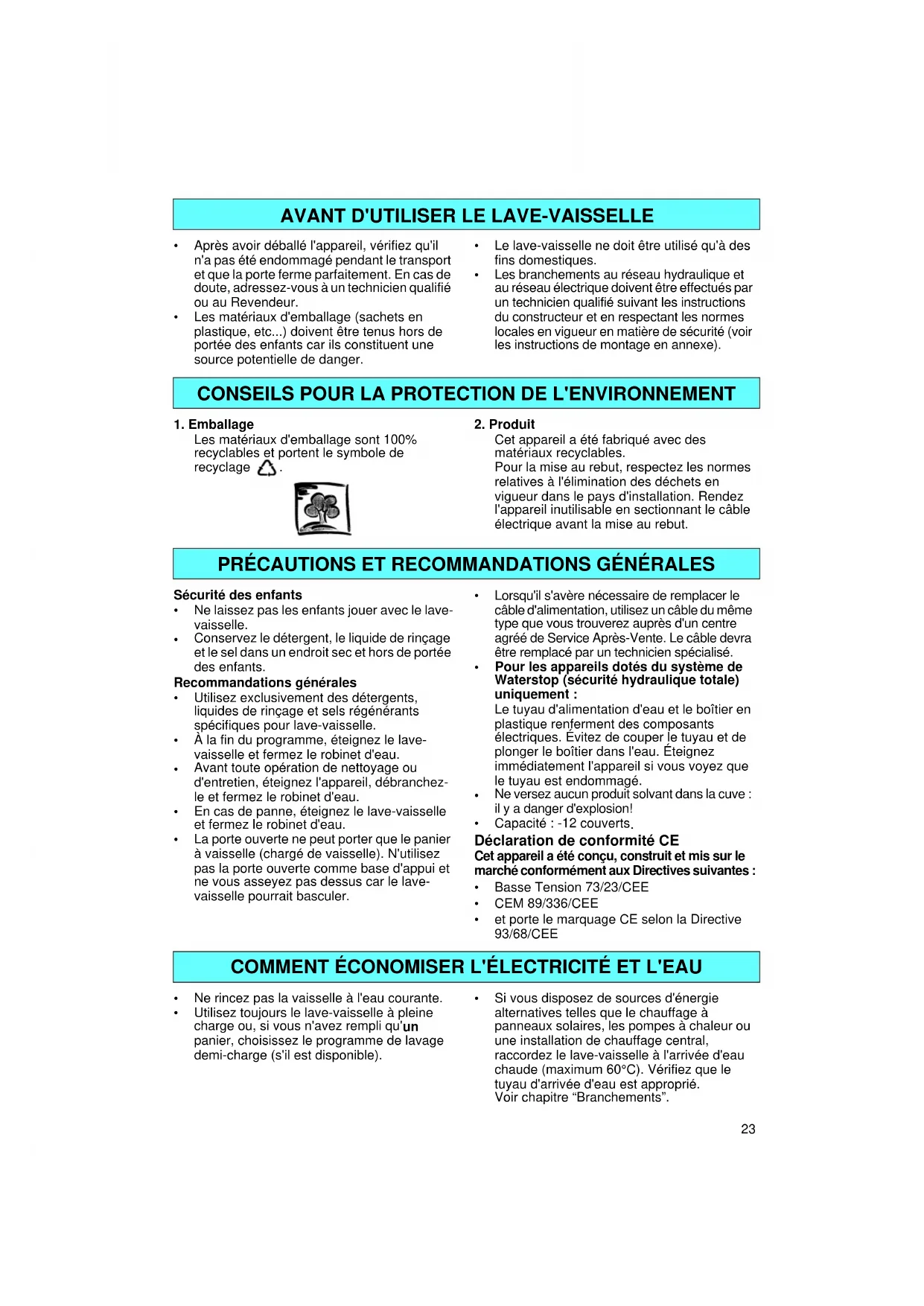

Pour obtenir entière satisfaction de votre lave-vaisselle, nous vous recommendons de dire attentivement le mode d'emploi et de consulter le tableau des programmes de lavage.

AVANT D'UTILISER LE LAVE-VAISSELL

• Àprouv avoir déballé l'appareil, vérifie qu'il n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de doute, adressez-vous à un technicien qualifié ou au Revendeur.
• Les matériaux d'emballage (sachets en plastique, etc...) doivent être tenus hors de portée des enfants car ils constituent une source potentielle de danger.

Le lave-vaisse ne doit etre utilise qu'a des fins domestiques.
- Les branchements au réseau hydraulique et au réseau électrique doivent être effectuels par un technicien qualifié suivant les instructions du constructeur et en respectant les normes locales en vigueur en matière de sécurité (voir les instructions de montage en annexe).

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

1. Emballage

Les matériaux d'emballage sont 100% recyclables et portent le symbole de recyclage

2. Produkt

Cet apparéil a été fabriqué avec des matériaux recyclables. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Rendez l' apparéil inutilisable en sectionnant le cable électrique avant la mise au rebut.

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

Sécurité des enfants

• Ne laïsez pas les enfants jouer avec le lavevaisselle.
• Conservez le détergent, le liquide de rincavage et le sel dans un endroit sec et hors de portée des enfants.

Recommendations generales

Utilisez exclusivement des déterments, liquides de rincage et sels régénérants spécifiques pour lave-vaisse.
- À la fin du programme, éteignez le lavevaisselle et fermez le robinet d'eau.
- Avant toute opération de nettoyage ou d'entretien, éteignez l'appareil, débranchez le et fermez le robinet d'eau.
- En cas de panne, éteignez le lave-vaiselle et fermez le robinet d'eau.
- La porte ouverte ne peut porter que le panier à vaisselle (charge de vaisselle). N'utilise pas la porte ouverte comme base d'appui et ne vous asseyez pas dessus car le lavevaisselle pourrait basculer.

• Lorsqu'il s'avere nécessaire de remplacer le cable d'alimentation, utilisez un cable du même type que vous trouverez auprès d'un centre agreé de Service Avres-Vente. Le cable devra être remplaced par un technicien spécialisé.
  Pour les apparèils dotés du système de Waterstop (sécurité hydraulique totale) uniquement : Le tuyau d'alimentation d'eau et le boîtier en plastique renferment des composants électriques. Évitez de couper le tuyau et de plonger le boîtier dans l'eau. Éteignez immidiatement l'appareil si vous voyagez que le tuyau est endommagé.
• Ne versez aucun produit solvant dans la cuve : il y a danger d'explosion!
  Capacité: -12 couverts.

Déclaration de conformité CE Cet apparéil a été concu, construit et mis sur le marché conformément aux Directives suivantes :

Basse Tension 73/23/CEE
CEM 89/336/CEE
- et porte le marquage CE selon la Directive 93/68/CEE

COMMENT ÉCONOMISER L'ÉLECTRICITE ET L'EAU

• Ne rincez pas la vaisselle à l'eau courante.
  Utilisez toujours le lave-vaiselle à pleine charge ou, si vous n'avez rempli qu'un panier, choisissez le programme de lavage demi-charge (s'il est disponible).

Si vous disposez de sources d'energie alternatives telles que le chiffage à panneaux solaires, les pompes à chaleur ou une installation de chiffage central, raccordez le lave-vaiselle à l'arrivee d'eau chaude (maximum 60^ ). Verifie que le tuyau d'arrivee d'eau est approprié. Voir chapitre "Branchements".

COMMENT REMPLIR LE RÉSERVOIR À SEL

Verifiez la durée de l'eau de votre habitation.

Pour cela, vous pouvez vous adresser à la société de distribution d'eau potable ou vérifier sur votre derniere quittance.

• Reglez le degré de durée de l'eau en tournant le selector (si present) qui se trouve à l'intérieur de la porte (en haut à gauche) à l'aide d'un tournevis. Placez le bouton selon le tableau ci-dessous :

Position du sélecteur	Classe de dureté	Degrés allemands °dH	Degrés français °fH
0 1 douce 0 - 5 0 - 9
1 1 - 2 moyenne 6 - 10 10		18
2 2 moyenne 11 - 15 19 - 27
3 3 m-dure 16 - 21 28 - 37
4	4 dure 22 - 28	38 - 50
5	4 très dure	29 - 35	51 - 63
6	4 extr. dure	36 - 60	64 - 107

Si la durée de l'eau est égale à 1 (douce), n'utilise pas de sel.

Si la durée de l'eau est égale ou supérieure à 1-2 (durete moyenne), replisssez le réserve de sel regénérant avant d'utiliser le lave-vaisse pour la première fois et programmez immédiatement un cycle de lavage afin d'éliminer la solution saline et éviter la corrosion. Pour obtenir ce résultat, le rinçage préliminaire n'est pas suffisant.
- Contrôlez régulierement le niveau de sel régénérant.
Attention: utilisez uniquement du sel regenerant pour lave-vaiselle! Ne replissez pas le réservoir a sel avec des substances non appropriées (par exemple du détergent) pour ne pas risquer d'endommager l'adoucisseur.

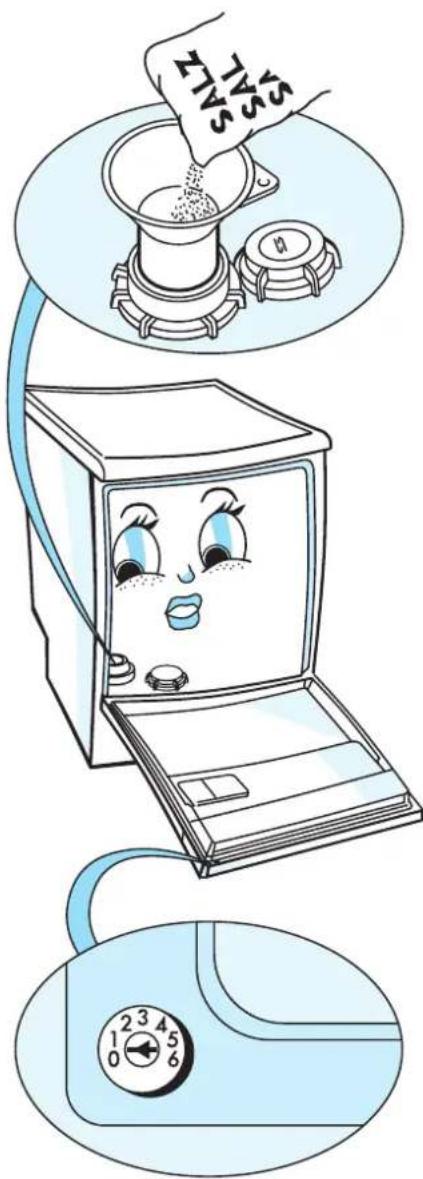

Pour replir le réservoir à sel :

1. Dégagez le panier inférieur.
2. Devissez le couvercle en le tournant vers la gauche.
3. La première fois seulement : replisssez le réservoir d'eau à ras bord.
4. Remplissez le réservoir de Sel à ras bord (2 kg maximum) et melangez avec le manche d'une cuillère.
5. Revissez le couvercle en le tournant vers la droite.

Indicateur du niveau du sel

Votre lave-vaiselle est équipé d'un indicateur électrique ou d'un indicateur optique de niveau du sel (en fonction du modele).

Indicateur electrique :

Levoyant sur le bandeau de commande s'allume lorsqu'il est nécessaire de replir le réservoir a sel.

Indicateur optique :

Quand le réservoir à sel est plein, le flotteur rouge apparait à travers le regard du couvercle. Le flotteur descend et disparaît lorsque le réservoir à sel doit être rempli.

COMMENT REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rincege facile le sechage de la vaisselle en permettant a I'eau de s'ecouler sans y laisser aucune trace. Remplissez le distributeur avant la première utilisation. Par la suite, controlez regulierement le niveau du liquide de rincege.

Utilisez exclusivement du liquide de rincage pour lave-vaisse.

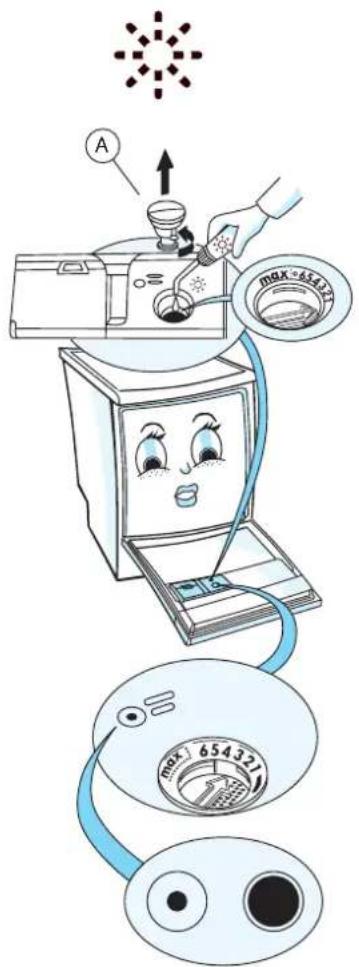

1. Ouvrez le couvercle en appuyant sur la touche A (voir dessin). Versez le liquide de rinceage dans l'ouverture jusqu'au ras de la ligne en pointillés (100 ml maximum).
2. Essuyez immédiatement le liquide qui aurait débordé. Ceci évitera une formation excessive de mousse, ce qui pourrait compromètre le résultat du lavage.
3. Refermez le couvercle.

Comment régler la quantité de liquide de rincege.

(Ouvrez le couvercle et refermez-le après avoir regle la quantite de liquide de rincege).

Position à la livreaison : 3

Si vous n'etes pas satisfait du résultat du lavage ou du séchage, vous pouvez modifier la position en utilisant une piece de monnaie ou le manche d'une cuillère.

Présence de taches : réglez la quantité de liquide de rincege sur un chiffre plus bas. La vaisse n'est pas sèche : réglez la quantité sur un chiffre plus élevé.

Indicateur de niveau du liquide de rincage (optique ou electrique en fonction du modele).

Indicateur electrolyque :

Levoyant sur le bandeau de commande s'allume lorsqu'il faut ajouter du liquide de rincege.

Indicateur optique :

clair = approvisionner en liquide de rincage;

foncé = liquide de rincege en quantité suffisante.

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Utilisez exclusivement un détergent pour lave-vaisse.

Si vous utilise des détergents de la "nouvelle génération" qui contiennent des enzymes, Sélectionné de préférence les programmes Bio (ces programmes convennent également pour les détergents normaux).

Si vous utilisez des déterments en pastilles, respectez les instructions fournies par leurs fabricants.

Respectez les dosages indiqués sur l'emballage. Pour éviter de polluer, n'utilisez jamais une quantité de détergent supérieure à celle indiquée. La quantité de produit nécessaire peut varier selon les différentes marques.

Les chiffres qui se trouvent à l'intérieur du grand compartment vous donnent le dosage. Les indications sont fournies en "ml" ou en "cm3".

Remplissez le distributeur juste avant de commencer le lavage.

Chargement normal: Pour les programmes avec prélavage. Exemple: programme Très Sale à 65^ (voir "Tableau des programmes de lavage").

Remplissez d'abord le grand compartment. Remplissez le petit compartment.

1. Versez 2/3 de la quantité de lessive conseillée dans le grand compartment.
2. Versez 1/3 dans le petit compartment. Remarque: N'oubliez pas de referrer le couvercle du grand compartment.

Capacité du grand compartment : 45 ml (à ras bord).

Capacité du petit compartment : 10 ml (à ras bord).

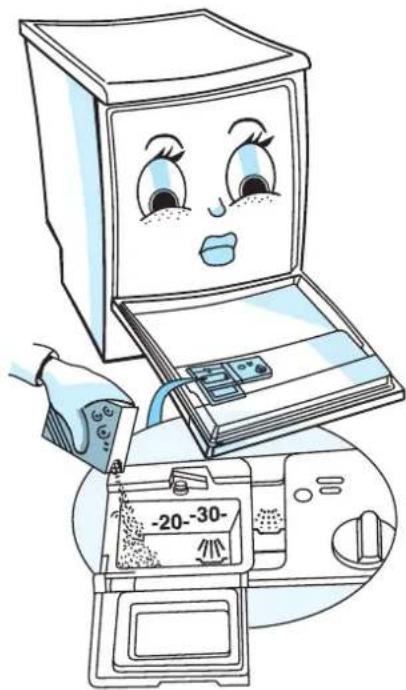

Pour les programmes sans prélavage :

• Versez la quantité totale de détergent dans le grand compartment. Si, sur le paquet, il est recommandé de prévoir un dosage supérieur à 45 ml, versez le reste de détergent dans le petit compartment.

Pour les programmes avec selection de la fonction supplémentaire :

"Demi charge": chargez au besoin le panier supérieur ou le panier inférieur. Versez moins de détergent que la quantité conseillée sur le paquet.

COMMENT UTILISER LE LAVE-VAISSELL

Fermez la porte et ouvre le robinet d'eau.

1. Mettez le lava-vaiselle en marche et selectionnez le programme de lavage. Selectionnez un programme en tournant le bouton du selecteur. Le voyant correspondant s'allume. Si nécessaire, selectionnez les fonctions supplémentaires.
2. Appuyez sur la touche Départ pour démarrer le programme de lavage. Le voyant Départ s'allume. Il ne sera plus possible de modifier les données méorisesen tournant le bouton du selecteur de programme ou en appuyant sur le touches.

Remarque: ÀpRES avoir appuyé sur la touche Départ, le lave-vaiselle mémorise tous les programmes sélectionnés. Ces données seront maintainues en mémoire même après une coupure de courant.

1. Pour modifier le programme selectionné, appuyez sur la touche Départ pendant 5 secondes jusqu'à ce que levoyant Départ s'éteigne. Sélectionné le nouveau programme à l'aide de la touche de programme correspondante et appuyez sur la touche Départ. Pour indiquer la fin du programme, le voyant Fin (siprésent) s'allume quelques instantes et le voyageur Départ
2. Éteignez le lave-vaiselle en tournant le sélecteur de programmes vers la gauche sur la position "0" (attendez que le voyant Fin/ End s'allume ou que levoyant Départ s'éteigne).Tous les voyants s'éteignent. Remarque: Si le lave-vaiselle est arrêté au cours d'un programme de lavage, il redémarrera à l'endetroit où il s'est arrêté lorsque vous le remettrez en marche.

Ouvrez la porte et enlevez la vaissele en commençant par le panier inférieur.

1

2

3

4

BRANCHEMENTS

Consultez les instructions de montage fournies a part.

Alimentation et vidange de l'eau :

• Respectez les normes en vigueur de la société locale de distribution de l'eau potable.
  Assurez-vous que les tuyaux d'alimentation et de vidange ne sont ni plieis ni tordus.
• Si les tuyaux ne sont pas suffisamment longs, adressez-vous au Service ÀpRES-Vente ou à votre Revendeur.
  Le tuyau d'alimentation doit etre visse a fond sur le robinet d'eau pour assurer I'etanchete du raccordement.
  La température de l'eau d'alimentation dépend du modele : tuyau d'alimentation avec l'indication : "25 °C maxi":température maximale 25^

Tous les autres modèles : température maximale 60^

Lors de l'installation, assurez-vous que I'eau de vidange peut s'écouler librement (si nécessaire, retirez le pare-jet de I'evier).
Accrochez let tuyau de vidange au siphon à l'aide d'un collier pour éviter qu'il ne glisse.
Pour les appareils équipés du système Waterstop uniquement : si vous respectez scrupuleusement les instructions pour le raccordement, le système Waterstop est à même de prévenir toute fuite d'eau qui risquerait d'endommager votre habitation.

Branchement electrique :

• Respectez les normes en vigueur de la société locale de distribution d'énergie électriche.
• La tension d'alimentation est indiquée sur la plaque signalétique située à l'intérieur de la porte, cote droit.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi.
  N'tutilisez nirallongnes,ni prises multiples.
• Avant toute opération d'entretien, débranchez l'appareil.
• Ne mettez pas le lave-vaiselle en marche s'il a eté endommagé pendant le transport. Adressez-vous au Service Àpres-Vente ou à votre Revendeur.
  Le cable d'alimentation ne peut etre remplace que par un technicien qualifie.

NETTOYAGE ET ENTRETIEN

Appuyez sur la touche MARCHE/ARRÉT avant toute opération d'entretien ou de nettoyage.

1. Nettoyez la carrosserie avec un dénergent neutre. N'utilisez aucune substance abrasive.
2. Nettoyez régulierement le joint et l'intérieur de la porte avec un chiffon humide pour enlever tout résidu évientuel d'aliments.

Nettoyage des bras d'aspersion

(si les giclleurs sont bouchés).

Bras d'aspersion supérieur :

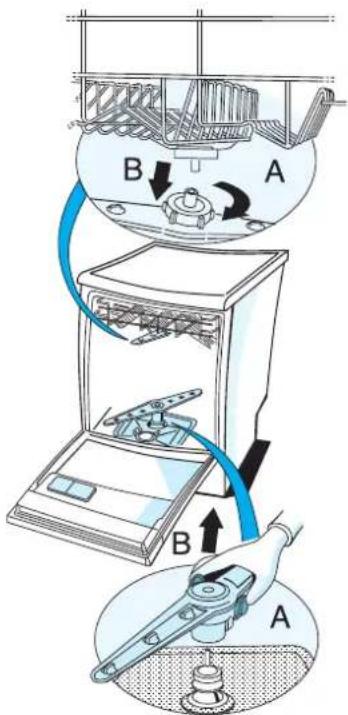

• Devissez l'écrou A (tournez vers la gauche) et dégagez le bras d'aspersion en le tirant vers le bas B.
  Rincez les giclleurs.
  Pour remonter le bras d'aspersion, centrez-le sur le support tournant et emboitez-le.
• Serrez l'écrou (tournez vers la droite). Vérifiez que l'écrou est serré à fond (vous doivent entendre un déclic).

Le bras d'aspersion doit tournier librement.

Bras d'aspersion inférieur :

• Poussez les deux clips qui fixent le bras d'aspersion vers l'intérieur A et dégagez le bras en le tirant vers le haut B.
  Rincez les gicleurs.
  Pour remonter le bras d'aspersion inférieur, centrez-le sur le pivot du rotor et emboitez-le.
  Enoncez le bras vers le bas jusqu'à ce qu'il soit emboité.
• Contrôlez que les clips sont insérés correctement dans leur logement (vous doivent un déclic). Le bras d'aspersion doit tournier librement.

Nettoyage des filtrés

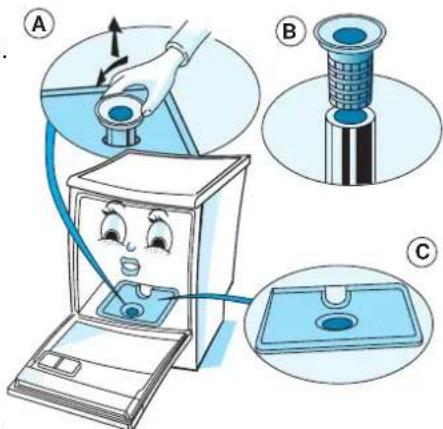

1. Tournez à fond le filtré central à grandes mailles vers la gauche et dégagez-le - A.
2. Tournez à fond le filtré cylindrique et dégagez-le du filtré central à grandes mailles B (faites attention aux cavités générées sur le côte inférieur du filtré).
3. Dégagez le filtré fin C.
4. Nettoyez tous les composants.
5. Remontage :

Introduisez le filtrre cylindrique dans le filtrre central à grandes mailles. Replacez le filtrre fin et fixez l'ensemble des filtres en le tournant vers la droite. Il est important d'inverter correctement les filtres pour obtenir des résultats de lavage satisfaisants.

DIAGNOSTIC DES PANNES

En cas de problème de fonctionnement ou de mauvais résultat de lavage, vérifie les points suivants avant de vous adresser au Service Avres-Vente.

Si le problème persiste, relancez le programme depuis le début.

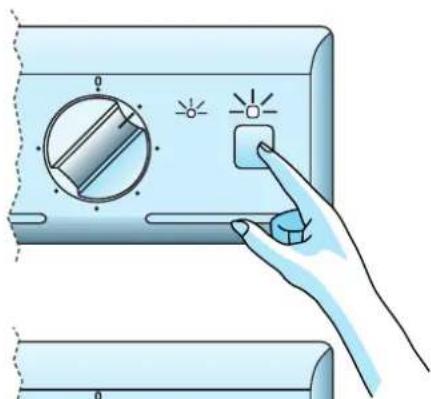

• Appuyez sur la touche Départ pendant 5 secondes environ, jusqu'à ce que levoyant Départ s'éteigne.

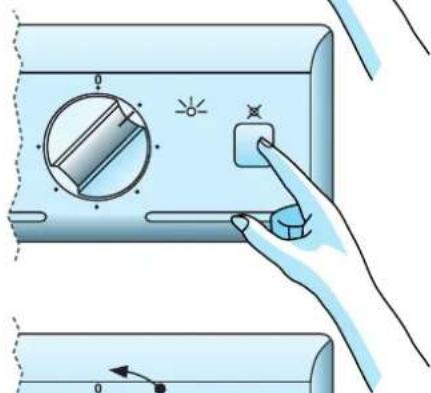

• Appuyez quelques instants sur la touche Départ.

Si le message de panne reste ou réapparait, éteignez le lave-vaiselle et fermez le robinet d'eau. Adressez-vous au Service Àpre-S-Vente.

Le lave-vaisse ne fonctionne pas:

La fiche est-elle bien enforcée dans la prise de courant?
- Y a-t-il une coupure de courant?
Le lave-vaisselle est-il allumé?
- Avez-vous appuyé sur la touche Départ?
Le depart retardé a ete programme (si disponible).
Le robinet d'eau est-il ouvert? Dans le cas contraire:

Ouvrez le(s) robinet(s).
- Contrôlez si le début d'eau n'est pas géné par des impuretés.

Pour cela, fermez le robinet d'eau, retirez le tuyau d'eau, nettoyez le filtré, branchez le tuyau d'eau sur le robinet et ouvre le robinet.

• Les filtres sont-ils sales? La vaisse a-t-elle etechargeaI'envers? Verifiez,surtout pour les pieces de grandes dimensions,que I'eau puisse s'ecouler sur la vaisse et ne reste pas a l'intérieur.
  La port est-elle bien fermée?
• Y a-t-il un message de panne?
  Levoyant Départ clignote:

Autres messages de panne, selon le modele.

Levoyant delindicateur de déroulement du programme clignote sur le bandeau de commande:

Débloquez le bras d'aspersion inférieur.

Contrôlez que la vaisselle et les couverts ont ete chargés correctement et que le bras d'aspersion inférieur est monte correctement.

La vaisse n'est pas tout a fait propre:

• Avez-vous besoin le bon programme?
• Avez-vous utiliser la bonne quantité de dédTergent?
• Les filtres sont-ils sales ou mal montés?
• Les bras d'aspersion sont-ils bloqués ou les giclleurs sont-il bouchés?
  Le bouchon du réservoir a sel est-il devissé?
  La vaiselle a-t-elle etechargeecorrectement? (Les jets d'eau doivent pouvoir atteindre toutes les surfaces de la vaiselle).

La vaisse est tachée:

Le distributeur de sel est-il regle correctement?
Il manque du sel dans l'adoucisseur (réservoir à sel).
- Avez-vous utilisé la bonne quantité de dédTérgent?

Les verres et les couverts presentent des taches d'eau:

La quantité de liquide de rincege n'est-elle pas trop abondante? (Reglez le distributeur de liquide de rincege sur une position inférieure).

Remarque :

Sur certains modeles, en appuyant sur la touche

Départ, vous lancez un cycle de prélavage

interne avant que le programme normal ne démarre; ceci permet de régénérer l'adoucisseur.

SERVICE APRES-VENTE

Avant de contacter le Service ApreseVente:

1. Verifiez s'il n'est pas possible d'éliminer la panne. (Voir "Diagnostic des pannes").
2. Arretez le lave-vaiselle puis remette l'appareil en marche pour vous assurer que le dernier a eté éliminé.

Si le défaut persiste, contactez le Service
Après-Vente.

En indiquant :

le type de panne;

• le type et le modele du lave-vaiselle;
• le numero de Service (il s'agit du numero qui se trouve après le mot SERVICE sur la plaque adhesive) à l'intérieur de la porte, sur la droite;

SERVICE

0000 000 0000

• cette adresse complète et votre numéro de téléphone.
