ADL 3341 IX - Lave-vaisselle IGNIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	IGNIS
Modèle	ADL 3341 IX
Pression d'alimentation en eau	0,3 - 10 bar
Température maximale d'eau d'alimentation	60 °C (sauf modèles indiqués 25 °C max)
Capacité du réservoir à sel	Environ 2 kg
Réglage de la dureté de l'eau	Oui, par sélecteur (positions 1 à 4)
Distributeur de liquide de rinçage	Oui, avec réglage de dosage (positions 1 à 6)
Distributeur de détergent	Double distributeur (petit et grand)
Système Waterstop	Oui (sur modèles équipés)
Bras d'aspiration supérieur	Amovible pour nettoyage
Bras d'aspiration inférieur	Amovible pour nettoyage
Filtres	Microfiltre, filtre central, filtre fin
Type de détergent recommandé	Détergent spécifique lave-vaisselle
Nettoyage extérieur	Chiffon humide et détergent neutre
Sécurité enfants	Conserver produits hors de portée
Mise au rebut	Recyclable, couper le câble d'alimentation

FOIRE AUX QUESTIONS - ADL 3341 IX IGNIS

Comment remplir le réservoir à sel ?

Dégagez le panier inférieur, dévissez le couvercle du réservoir à sel vers la gauche. La première fois, remplissez d'eau à ras bord (environ 1 L), puis ajoutez du sel régénérant (1,5 à 2 kg) à l'aide de l'entonnoir. Revissez le couvercle et lancez immédiatement un programme de lavage pour éliminer les résidus.

Comment régler la dureté de l'eau ?

Tournez le sélecteur situé sur la paroi interne gauche du lave-vaisselle avec une pièce de monnaie. Les positions 1 à 4 correspondent aux degrés de dureté (douce à dure). Consultez le tableau dans la notice pour choisir le réglage adapté à votre eau.

Comment ajuster la quantité de liquide de rinçage ?

Dévissez le couvercle du distributeur de liquide de rinçage. Utilisez une pièce de monnaie pour tourner le sélecteur sur un chiffre de 1 à 6. Chiffre plus bas (1-3) en cas de traces, plus haut (5-6) si la vaisselle n'est pas sèche. Revissez le couvercle.

Comment nettoyer les filtres ?

Tournez le filtre central vers la gauche et dégagez-le. Séparez le microfiltre du filtre central. Nettoyez tous les filtres à l'eau courante sans plier le filtre fin. Remontez dans l'ordre inverse en assurant un bon enclenchement.

Comment détartrer le lave-vaisselle ?

Utilisez un produit détartrant spécifique pour lave-vaisselle selon les instructions du fabricant. N'utilisez jamais de vinaigre ou de produits acides non adaptés.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est correctement branché, que le robinet d'eau est ouvert et que la porte est bien fermée. Consultez la notice pour les codes d'erreur éventuels. Si le problème persiste, contactez le service après-vente.

Comment installer le lave-vaisselle ?

Les branchements électriques et hydrauliques doivent être effectués par un technicien qualifié. Respectez les normes locales. Assurez-vous que les tuyaux ne sont pas pliés et que la pression d'eau est entre 0,3 et 10 bar. Raccordez le tuyau de vidange au siphon avec un collier.

Quels produits de lavage utiliser ?

Utilisez exclusivement des détergents, liquides de rinçage et sels régénérants spécifiques pour lave-vaisselle. Respectez les dosages indiqués par le fabricant. Pour les pastilles, suivez les instructions du produit.

Comment entretenir les bras d'aspersion ?

Démontez les bras d'aspiration (supérieur : desserrez l'écrou ; inférieur : débloquez les arrêtoirs). Rincez les gicleurs à l'eau courante. Remontez en centrant correctement et en serrant jusqu'au déclic. Vérifiez qu'ils tournent librement.

Le voyant de sel reste allumé, que faire ?

Remplissez le réservoir à sel régénérant si nécessaire. Si le voyant persiste après remplissage, vérifiez que le couvercle est bien vissé et que le sélecteur de dureté est correctement réglé. Si le problème continue, contactez le service après-vente.

MODE D'EMPLOI ADL 3341 IX IGNIS

COMMENT REMPLIR LE RÉSERVOIR À SEL

COMMENT REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

NETTOYAGE ET ENTRETIEN

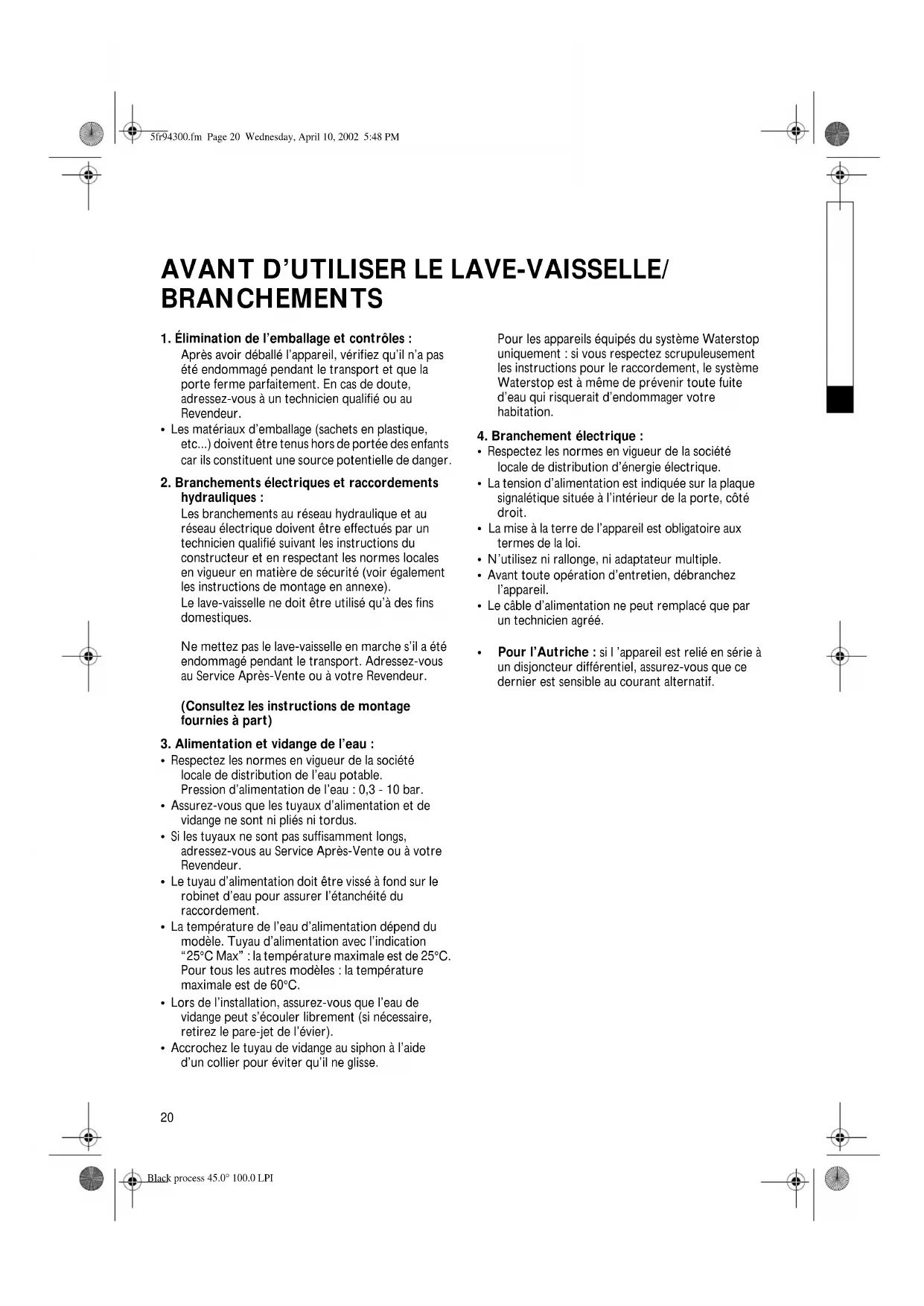

AVANT D'UTILISER LE LAVE-VAISSELE/BRANCHEMENTS

1. Elimination de l'emballage et contrôles:
   Après avoir déballé l'appareil, vérifie qu'il n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de doute, adressez-vous à un technicien qualifié ou au Revendeur.

2. Les matériaux d'emballage (sachets en plastique, etc...) doivent être tenus hors de portée des enfants car ils constituent une source potentielle de danger.

3. Branchements électriques et raccordements hydrauliques :

Les branchements au réseau hydraulique et au réseau électricque doivent être effectués par un technicien qualifié suivant les instructions du constructeur et en respectant les normes locales en vigueur en matière de sécurité (voir également les instructions de montage en annexe).

Le lave-vaiselle ne doit etre utilise qu'a des fins domestiques.

Ne mettez pas le lave-vaisselle en marche s'il a etedendommagependantle transport.Adressez-vousau ServiceApres-Venteoua touvre Revendeur.

(Consultez les instructions de montage fournies à part)

1. Alimentation et vidange de I'eau :

Respectez les normes en vigueur de la société locale de distribution de I'eau potable. Pression d'alimentation de I'eau:0.3-10 bar.
Assurez-vous que les tuyaux d'alimentation et de vidange ne sont ni plies ni tordus.
Si les tuyaux ne sont pas suffisamment longs, adressez-vous au Service Apre's-Vente ou a votre Revendeur.
Le tuyau d'alimentation doit etre visse a fond sur le robinet d'eau pour assurer I'etanchete du raccordement.
- La température de l'eau d'alimentation dépend du modele. Tuyau d'alimentation avec l'indication "25°C Max": la température maximale est de 25°C. Pour tous les autres modèles : la température maximale est de 60°C.
Lors de I'installation, assurez-vous que I'eau de vidange peut s'écouler libre (si nécessaire, retirez le pare-jet de l'évier).
Accrochez le tuyau de vidange au siphon à l'aide d'un collier pour éviter qu'il ne glisse.

Pour les apparèils équipés du système Waterstop uniquement : si vous respectez scrupuleusement les instructions pour le raccordement, le système Waterstop est à même de prévenir touteuite d'eau qui risquerait d'endommager votre habitation.

1. Branchement electrique :

2. Respectez les normes en vigueur de la société locale de distribution d'énergie électriche.

3. La tension d'alimentation est indiquée sur la plaque signalétique située à l'intérieur de la porte, cote droit.
4. La mise à la terre de l'appareil est obligatoire aux termes de la loi.
   N'utilisez ni rallonge, ni adaptateur multiple.
5. Avant toute opération d'entretien, débranchez l'appareil.
   Le cable d'alimentation ne peut remplace que par un technicien agree.

Pour l'Autrique: si l'appareil est relié en série à un disjoncteur différentiel, assurez-vous que ce dernier est sensible au courant alternatif.

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1. Emballage :

Les matériaux d'emballage sont 100% recyclables et portent le symbole de recyclage.

2. Commentéconomiser l'énergie et l'eau :

• Ne rincez pas la vaisse à l'eau courante.
  Utilisez toujours le lave-vaiselle à pleine charge ou, si vous n'avez rempli qu'un panier, selectionnez le programme de lavage demi-charge/Multizone (si disponible).
  Si vous disposez de sources d'énergie alternatives telles que, par exemple, le chauffage à panneaux solaires, les pompes à chaleur ou une installation de chauffage central, raccordez le lave-vaisselle à l'arrivee d'eau chaude (maximum 60^ ). Vérifie que le tuyau d'arrivee d'eau est approprié. Voir chapitre "Branchements".

3. Mise au rebuilt :

Le lave-vaiselle est fabriqué à partir de matérielx recyclables.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Rendez l'appareil inutilisable en sectionnant le cable électrique avant la mise au rebut.

4. Sécurité des enfants :

• Ne laissiez pas les enfants jouer avec le lave-vaiselle.
• Conserve le détergent, le liquide de rincege et le sel dans un endroit sec, hors de portée des enfants.

5. Recommendations generales :

• La porte ouverte ne peut porter que le panier à vaisseille (charge de vaisseille). N'utilise pas la porte comme base d'appui et ne vous asseyez pas dessus : le lave-vaisseille pourrait basculer !
• Ne versez aucun produit solvant dans la cuve : il y a danger d'explosion !
  Utilisez exclusivement des déterments, liquides de rincege et sels régénérants spécifiques pour lave-vaisse.
• Avant toute opération de nettoyage ou d'entretien, éteignez l'appareil et fermez le robinet d'eau.
• En cas de panne, éteignez le lave-vaiselle et fermez le robinet d'eau.
  Lorsqu'il s'avere nécessaire de remplacer le cable d'alimentation, utilisez un cable du même type que vous trouverez auprès d'un centre agreé du ServiceAprés-Vente. Le cable d'alimentation ne peut etre remplace que par un technicien qualifie.
• À la fin du programme, éteignez le lave-vaisse et fermez le robinet d'eau.

6. Pour les apparèels possédant un système de Waterstop uniquement :

Le tuyau d'alimentation d'eau et le boitier en plastique renferment des composants électriques Evitez de couper le tuyau et de plonger le boitier dans I'eau.

Eteignez immédiatement l'appareil si vous VOYZ que le tuyau est endommagé.

Déclaration de conformité CE :

Cet apparéil a été concu, construit et mis sur le marché conformément aux Directives suivantes :

COMMENT REMPLIR LE RÉSERVOIR À SEL

Si la durée de l'eau est égale à 2-4, replisssez le réservoir de Sel régénérant (2 kg environ) et ajoutez 1 d'eau avant d'utiliser le lavevaisselle pour la première fois (pour connaître le degré de durété de l'eau de votre zone, vous pouvez vous adresser à la société de distribution d'eau potable ou vérifier sur votre dernière quittance). Si la durée de l'eau ne correspond pas à la position 3 du/selecteur (position à la livraison) ou si la durée de l'eau change :

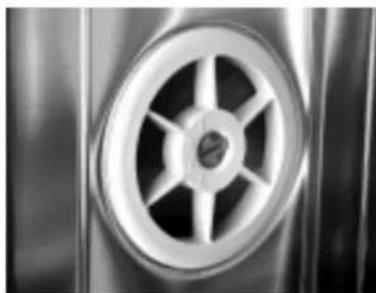

Tournez le sélecteur sur la bonne position:
Réglez le degré de durété de l'eau en tournant le sélecteur situé sur la paroi interne du lave-vaiselle, côte gauche, à l'aide d'une piece de monnaie.
Placez le bouton selon le tableau ci-dessous:

Dégré de durée	Degrés allemands d'H	Dégrés français d'H	mmol/l	Dégrés Clarke ou dégrés angeçais eH	Réglage
1 douce	0 - 6	0 - 11	0,0 - 1,1	0 - 7,5	1
2 moyenne	7 - 13	12 - 23	1,2 - 2,3	8,8 - 16,3	2
3 moyenne	14 - 20	2,4 - 3,6	17,5 - 25,0 3
4 dure	21 - 35	37 - 63	3,7 - 6,3	26,3 - 43,8 4

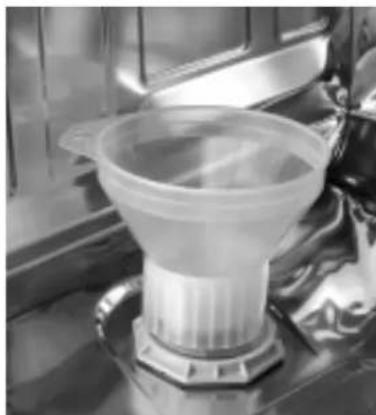

Comment remplir le réservoir a sel Attention : utilisez uniquement du sel regénérant pour lave-vaisselle !

Ne replissez pas le réservoir à Sel avec des substances non appropriées (du détergent, par exemple) pour ne pas risquer d'endommager l'adoucisseur.

1. Dégagez le panier inférieur.
2. Devissez le couvercle en le tournant vers la gauche.
3. La première fois seulement : remplisseze le réserve d'eau à ras bord (1 I environ).
4. Remplissez le réserve de Sel regenerant a ras bord a I'aide de l'entonnoir spécial (la première fois 1,5 kg min. et 2 kg max.), et melangez a I'aide du manche d'une cuillere.
5. Revissez le couvercle en le tournant vers la droite.
6. Introduisez le panier inférieur.
7. Lorsque vous reapprovisionnez en Sel regénérant, lancez immédiatement un programme de lavage afin d'éliminer les restes de sel et évier la corrosion.

Si la durée de l'eau est égale à 1 (douce), n'utilise pas de sel.

Indicateur du niveau de sel

Votre lave-vaiselle est equiped'un indicateur electrique ou d'un
indicateur optique de niveau du sel (en fonction du modele). Indicateur electrique (si present)

Levoyant sur le bandeau de commande s'allume lorsqu'il est nécessaire de replir le réservoir a sel.

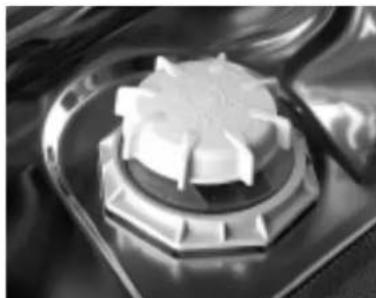

Indicateur optique

Quand le réservoir a sel est plein, le flotteur apparait a travers le regard du couvercle.

Le flotteur descend et disparait lorsque le réserve a se doit être rempli.

COMMENT REMPLIR LE DISTRIBUTeur DE LIQUIDE DE RINÇAGE

Le liquide de rincege facilité le séchage de la vaisse en permettant à l'eau de s'écouler sans y laisser aucune trace. Remplissez le distributeur avant la première utilisation. Utilisez exclusivement du liquide de rincege pour lave-vaisse.

1. Devissez le couvercle en le tournant vers la gauche.
2. Remplissez complètement le distributeur de liquide de rincege. Essuyez immédiatement le liquide qui aurait débordé! Ceci évitera une formation excessive de mousse susceptible de compromètre le résultat du lavage.
3. Revissez le couvercle en le tournant vers la droite.

Par la suite, contrôle régulierement le niveau du liquide de rincege.

Comment régler la quantité de liquide de rinceage :

Position à la livraison : position 3.

Si vous n'êtes pas satisfait du résultat du lavage ou du séchage, vous pouvez modifier le réglage de la dose de liquide de rinçage.

1. Dévissez le couvercle en le tournant vers la gauche.
2. Présence de taches : réglez la quantité de produit de rincavage sur un chiffre inférieur (1-3) à l'aide d'une piece de monnaie ou autre. La vaisse n'est pas sèche : réglez la quantité sur un chiffre plus élevé (5-6).
3. Revissez le couvercle en le tournant vers la droite.

Indicateur de niveau de liquide de rinceage :

Indicateur optique :

clair ajoutez du liquide de rincege

foncé liquide de rincage en quantité suffisante.

Il est inutile de replir le réservoir à ras bord!

Indicateur electrique (si present) :

Levoyant sur le bandeau de commande s'allume lorsqu'il faut ajouter du liquide de rincege.

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Pour verser le détengent, l'appareil dispose d'un petit et d'un grand distributeur.

Pour éviter de polluer, n'utilise jamais une quantité de détergent supérieure à la quantité indiquée. La quantité de produit nécessaire peut varier en fonction de la marque.

Si vous utilise des déterments en pastilles, respectez les instructions fournies par le fabricant.

Les détangers de la "nouvelle génération" contiennent des enzymes qui permettent d'obtenir de très bons résultats de lavage en utilisant les programmes Bio. Ces programmes sont également indiqués pour tous les autres détangers pour lave-vaisse.

Comment replir le distributeur de détergent :

Utilisez exclusivement des détergents pour lave-vaisse.

Remplissez le distributeur de dédTangent juste avant de commencer le lavage.

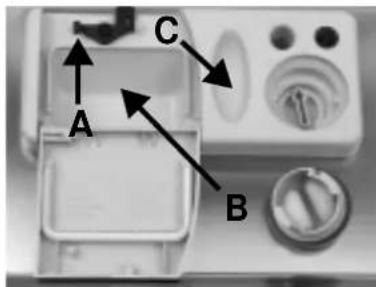

1. Appuyez sur A pour ouvrir le couvercle.
2. Comment replir le distributeur de détergent :

Pour les programmes avec prélavage :

• Versez 2/3 de la quantité de lessive conseillée par le fabricant dans le grand distributeur (B).
• Versez letiers restant dans le petit distributeur (C).

Pour les programmes sans rincage :

• Versez la quantité totale de détergent dans le grand distributeur (B). Si, sur le paquet, il est recommandé de prévoir un dosage supérieur à 45 ml (contenance maximum du grand distributeur), versez le reste de détergent dans le petit distributeur (C).

• Fermez le couvercle (vous doivent entendre un déclic).

NETTOYAGE ET ENTRETIEN

Avant toute opération de nettoyage ou d'entretien, éteignez l'appareil et fermez le robinet d'eau.

Pour nettoyer la carosserie, utilisez un chiffon légèrement humidifié et un détergent neutre.

Nettoyez le bandeau de commande exclusivement avec un chiffon humide. N'utilise aucune substance abrasive.

Nettoyage de I'intérieur du lave-vaiselle :

Nettoyez régulierement le joint et l'intérieur de la porte avec un chiffon humide pour enlever tout résidu évientuel d'aliments.

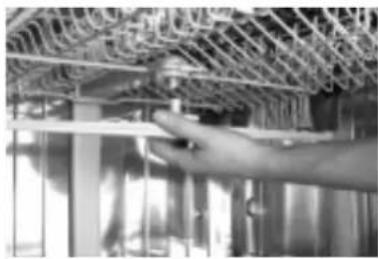

Bras d'aspersion supérieur :

1. Dégagez le panier supérieur.
2. Desserrez l'écrou (en le tournant vers la gauche) et dégagez le bras d'aspersion en le tirant vers le bas).
3. Rincez les giclleurs.
4. Pour remonter le bras d'aspersion, centrez-le, serrez l'écrou (en le tournant vers la droite), en veillant à ne pas le plier. L'écrou est correctement serré si vous entendez un décid!

Le bras d'aspersion doit tourner librement.

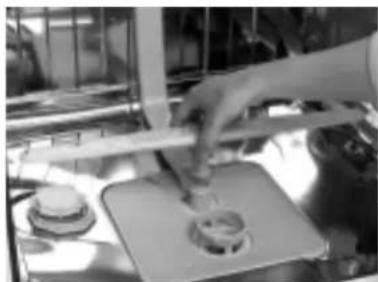

Bras d'aspersion inférieur :

1. Dégagez le panier inférieur.
2. Debloquez les arrétoirs et dégagez le bras d'aspersion en le tirant vers le haut.
3. Rincez les giclleurs.
4. Pour remonter le bras d'aspersion, centrez-le en veillant a ne pas le plier.

L'écrou est correctement serré si vous entendez un décid!

Le bras d'aspersion doit tournier librement.

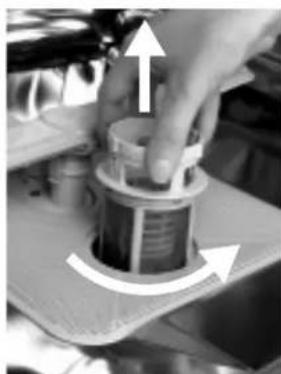

Nettoyage des filtrés

1. Tournez le filtre central vers la gauche (sens de la flèche) et dégagez-le.
2. Dégagez le microfiltr du filtré central en débloquant les arrêts.
3. Dégagez le microfiltre en le tirant vers le haut.
4. Nettoyez tous les filtres à l'eau courante en prénantsoon de ne pas plier le filtré fin. Contrôlez qu'il ne reste aucune impureté à l'intérieur du lave-vaiselle!

Remontage :

introduisez le microfiltr dans le filtr centreal (F).

Introduisez le filtré fin.

Contrôlez que les repères se trouvent en face les uns des autres.

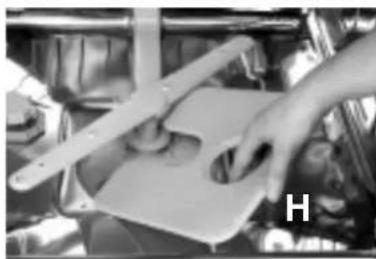

Introduisez le microfiltre (G) dans le groupe filtre central (H) et serrez-le en le tournant dans le sens des aiguilles d'une montre.

Pour obtenir des résultats de lavage satisfaisants, il est important que les filtres soient installés correctement!
