Type de produit	Pince à dénuder pour câbles
Marque	Knipex
Modèle	12 40 200
Matériau de la gaine	PVC
Plage de dénudage (PVC)	0,03 – 10 mm²
Plage de dénudage (autres matériaux)	Réglable via vis de réglage
Longueur de dénudage maximale	20 mm (avec butée d'arrêt)
Capacité du coupe-câbles (Cu+Al multibrins)	Jusqu'à 10 mm²
Capacité du coupe-câbles (monobrin)	Jusqu'à 6 mm² (∅ 2,7 mm)
Fonctions principales	Dénudage, coupe de câbles, adaptation à câbles plats
Réglage des couteaux	Vis de réglage pour adaptation à différents matériaux
Butée d'arrêt réglable	Oui (modèle 12 40 200)
Pièces remplaçables	Couteaux à dénuder, mâchoires
Entretien	Graissage régulier des articulations et surfaces de frottement
Sécurité	Utiliser avec précaution – couteaux tranchants
Poids	Environ 200 g (estimation)
Dimensions (L x l x H)	Environ 200 x 50 x 20 mm (estimation)

FOIRE AUX QUESTIONS - 12 40 200 Knipex

Comment régler la profondeur de dénudage sur la pince Knipex 12 40 200 ?

La profondeur se règle via la vis de réglage (repère 4). Pour le PVC standard, elle est préréglée pour 0,03–10 mm². Pour d'autres matériaux, tournez la vis jusqu'à ce que le couteau effleure l'âme sans l'endommager.

Comment régler la longueur de dénudage ?

Appuyez sur la butée d'arrêt (repère 3) et faites-la coulisser jusqu'à la longueur souhaitée (max. 20 mm lisible sur la règle pour la 12 50 200, mais pour la 12 40 200 la butée est coulissante).

Quels types de câbles la pince 12 40 200 peut-elle dénuder ?

Elle est conçue pour le PVC de 0,03 à 10 mm², mais peut aussi dénuder d'autres isolants après réglage. Elle accepte également les câbles plats.

Comment remplacer les couteaux à dénuder ?

Appuyez sur la butée d'arrêt et retirez-la. Enlevez la plaque de maintien (repère 5) avec un tournevis. Remplacez le couteau (repère 1), puis remontez la plaque et la butée.

Comment remplacer les mâchoires ?

Utilisez un petit tournevis pour extraire la mâchoire (repère 2). Placez la nouvelle mâchoire en laissant une partie dépasser légèrement de la pince. Assurez-vous qu'elle s'enclenche correctement.

Quelle est la capacité de coupe du coupe-câbles intégré ?

Le coupe-câbles (repère 6) coupe les câbles Cu + Al multibrins jusqu'à 10 mm² et les monobrins jusqu'à 6 mm² (∅ 2,7 mm).

Comment entretenir la pince Knipex 12 40 200 ?

Un graissage régulier des articulations, surfaces de frottement et de la barre de pression (repère 7) prolonge la durée de vie. Utilisez une huile légère et évitez les solvants.

La pince 12 40 200 est-elle adaptée aux câbles plats ?

Oui, le modèle 12 40 200 peut dénuder les câbles plats après un réglage approprié des couteaux.

Où trouver la notice d'utilisation ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger directement depuis cette page.

Que faire si la pince ne dénude pas correctement ?

Vérifiez d'abord le réglage des couteaux (vis de réglage). Si le problème persiste, nettoyez les couteaux et les mâchoires, ou remplacez-les si usés. Un manque de graissage peut aussi nuire au fonctionnement.

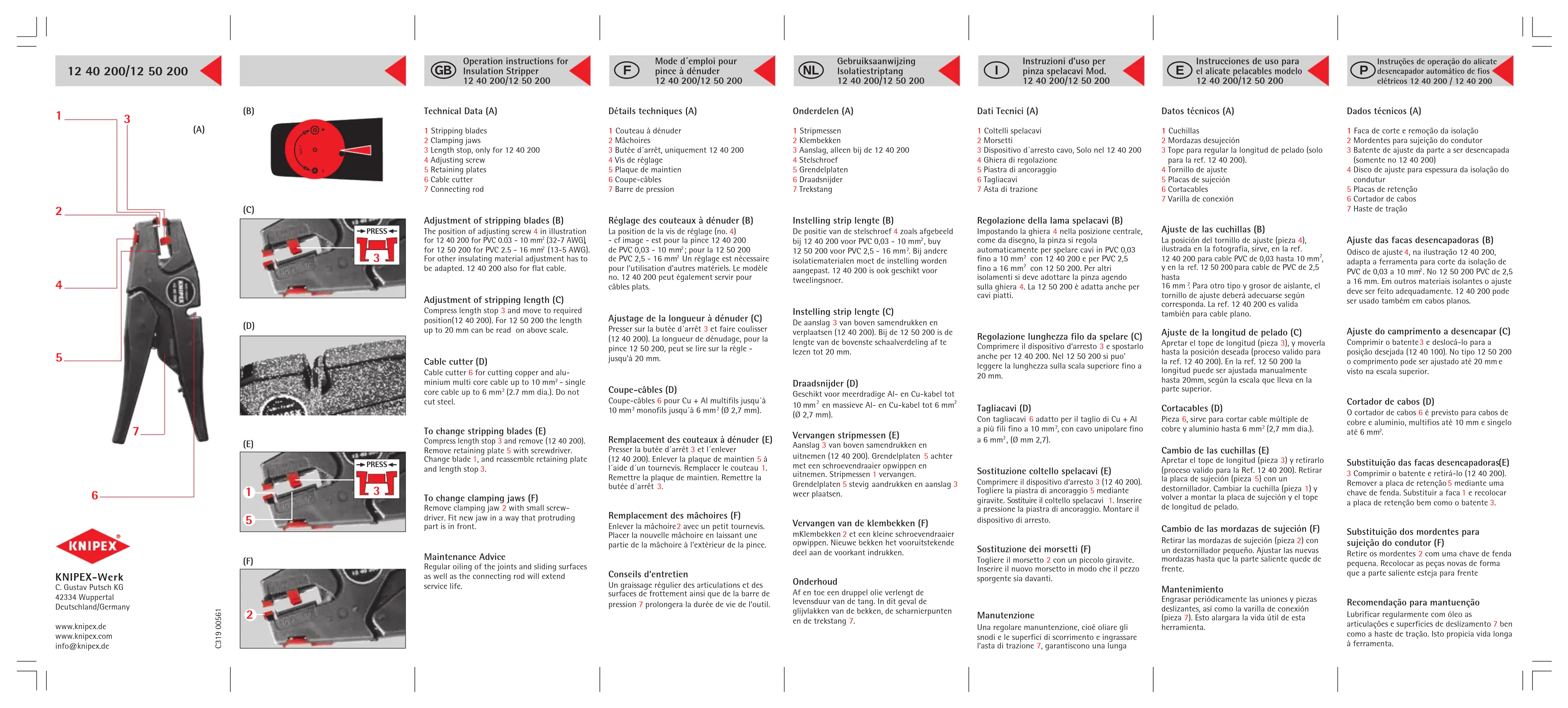

MODE D'EMPLOI 12 40 200 Knipex

pince à dénuder 12 49 300/12 50 300

Détails techniques (A)

1. Cautors

1 Couteau à denude 2 Mâchnires

3 Butée d'arrêt, uniquement 12 40 200

4 Vis de réglage

5 Plaque de maintien

6 Coupe-cables 7 Barre de presci

7 Barre de press

Réglage des couteaux à dénuder (B)

La position de la vis de réglage (no. 4)

- et image - est pour la pince 12 40 200 de PVC 0.03 - 10 mm²; pour la 12 50 20

de PVC 2,5 - 16 mm² Un réglage est nécessaire

pour l'utilisation d'autres matériels. Le modèle

no. 12 40 200 peut également servir pour

cables plats.

[Non-Text]

Aiustage de la longueur à dénuder (C)

Presser sur la butée d'arrêt 3 et faire coulisser

(12 40 200). La longueur de dénudage, pour la

pince 12 50 200, peut se lire sur la règle -

jusqu'à 20 mm.

Coupe-câbles (D)

Coupe-câbles 6 pour Cu + Al multifils jusqu'à

10 mm ^2 monofils jusqu'à 6 mm ^2 (∅ 2,7 mm).

Remplacement des outreux à dévides (F

Remplacement des couteaux à denuder (E Presser la lutée d'arrêt 3 et l'enlever

(12 40 200). Enlever la plaque de maintien 5 à

l'aide d'un tournevis. Remplacer le couteau 1,

Remettre la plaque de maintien. Remettre la

outée d'arret 3.

Remplacement des mâchoires (F)

Enlever la mâchoire2 avec un petit tourmevis.

Placer la nouvelle mâchoire en laissant une partie de la mâchoire à l'extérieur de la pinoe

partie de la machoire à l'extérieur de la prince.

Conseils d'entretien

Un graissage régulier des articulations et des

surfaces de frottement ainsi que de la barre de

pression 7 prolongera la durée de vie de l'outil

Gebruiksaanwijzing

Isolatiestriptang 13 40 200/13 50 200

12 40 200,12 50 200

Onderdelen (A)

1. Cts/consort

1 Stripmessen 2 Klembekken
