Caractéristiques techniques	Détails
Type de lave-vaisselle	Intégré
Capacité	14 couverts
Classe énergétique	A++
Niveau sonore	42 dB
Programmes de lavage	6 programmes
Température de lavage	De 45°C à 70°C
Système de séchage	Condensation
Consommation d'eau	9,5 L par cycle
Dimensions (HxLxP)	81,5 x 59,8 x 55 cm
Poids	45 kg
Utilisation	Panneau de contrôle intuitif, options de départ différé
Maintenance	Filtres lavables, entretien régulier recommandé
Sécurité	Système de sécurité anti-débordement
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - DF250141 GAGGENAU

Le lave-vaisselle ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi le lave-vaisselle ne se vide-t-il pas ?

Vérifiez si le filtre est obstrué ou si le tuyau de vidange est plié ou bouché. Nettoyez le filtre et assurez-vous que le tuyau est correctement installé.

Des résidus de nourriture restent sur la vaisselle après le lavage. Que faire ?

Assurez-vous de ne pas surcharger le lave-vaisselle et que les bras gicleurs ne sont pas obstrués. Utilisez un produit de lavage de qualité et vérifiez que le sel régénérant est suffisant.

Le lave-vaisselle fait un bruit anormal. Qu'est-ce qui peut causer cela ?

Des bruits peuvent être causés par des objets mal placés dans le lave-vaisselle. Vérifiez également que les bras gicleurs tournent librement et qu'il n'y a pas d'objets bloqués.

Comment régler la dureté de l'eau sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour accéder aux paramètres de réglage de la dureté de l'eau. Utilisez un testeur de dureté pour déterminer le niveau approprié.

Le lave-vaisselle affiche un code d'erreur. Que signifie-t-il ?

Référez-vous au manuel d'utilisation pour comprendre la signification du code d'erreur affiché. Cela peut indiquer un problème spécifique qui nécessite une attention particulière.

Comment nettoyer l'intérieur du lave-vaisselle ?

Pour nettoyer l'intérieur, retirez le filtre et rincez-le à l'eau chaude. Utilisez un chiffon doux et un mélange de vinaigre et d'eau pour nettoyer les parois intérieures.

Le lave-vaisselle ne remplit pas d'eau. Que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou bouché. Assurez-vous également que le filtre d'entrée d'eau est propre.

Comment éliminer les odeurs dans le lave-vaisselle ?

Pour éliminer les odeurs, nettoyez le filtre et le joint de porte. Vous pouvez également placer un bol de vinaigre dans le lave-vaisselle et le faire fonctionner à vide.

Est-il normal que le lave-vaisselle dégage de la vapeur ?

Oui, il est normal que de la vapeur soit libérée pendant le cycle de lavage. Assurez-vous que la porte est bien fermée et qu'il n'y a pas de fuites.

Comment programmer un cycle de lavage différé ?

Consultez le manuel d'utilisation pour savoir comment utiliser la fonction de lavage différé. Cela vous permettra de sélectionner l'heure à laquelle le cycle doit commencer.

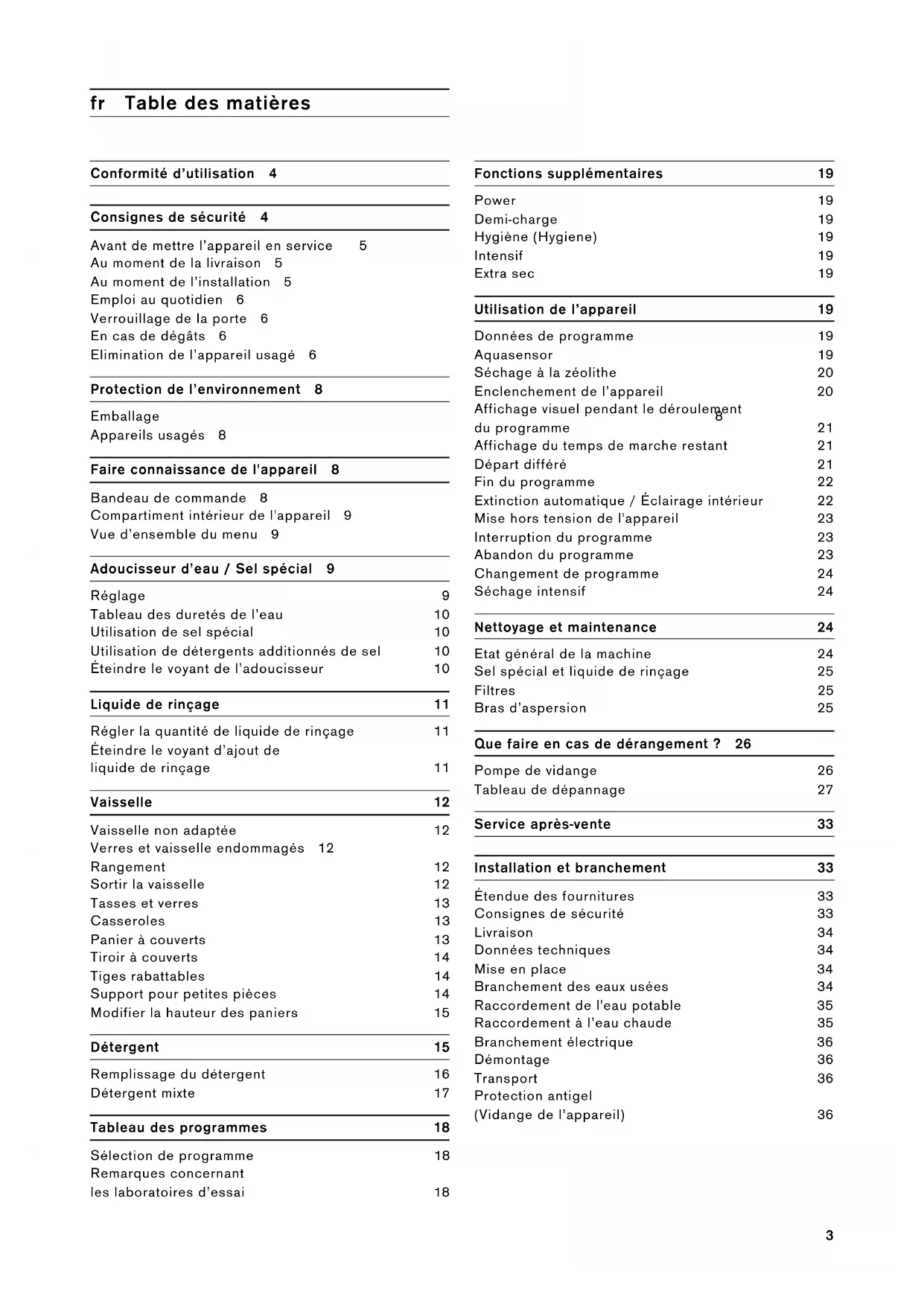

MODE D'EMPLOI DF250141 GAGGENAU

Consignes de sécurité 4

Avant de mettre l'appareil en service 5

Au moment de la livraison 5

Au moment de l'installation 5

Emploi au quotidien 6

Verrouillage de la porte 6

En cas de dégâts 6

Élimination de l'appareil usagé 6

Protection de l'environnement 8

Emballage

Appareils usagés 8

Faire la reconnaissance de l'appareil 8

Bandeau de commande 8

Compartiment intérieur de l'appareil 9

Vue d'ensemble du menu 9

Adoucisseur d'eau / sel spécial 9

Réglage 9

Tableau des durées de l'eau 10

Utilisation de sel spécial 10

Utilisation de détergents additionnels et de sel 10

Eteindre le voyant de la doucisseur 10

Liquide de remplacement 11

Régler la quantité de liquide de rinçage 11

Eteindre le voyant d'ajout de

liquide de remplissage 11

Vaisselle 12

Vaisselle non adaptée 12

Verres et vaisselle endommagés 12

Rangement 12

Sortir la vaisselle 12

Tasses et verres 13

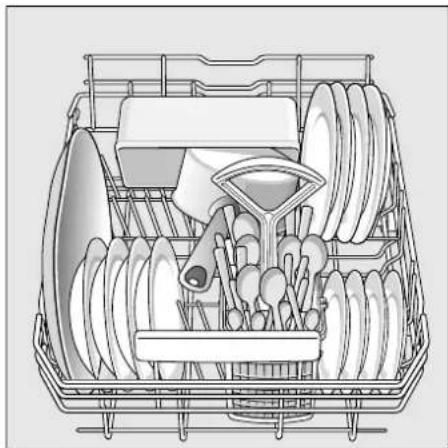

Casseroles 13

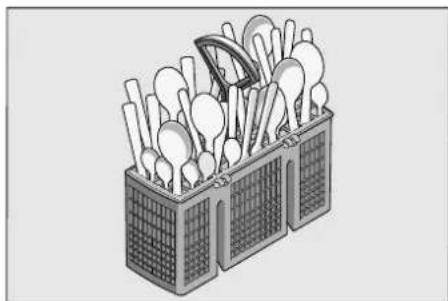

Panier à couverts 13

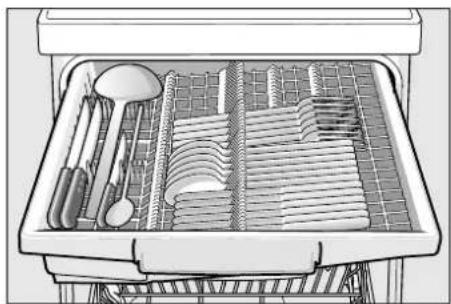

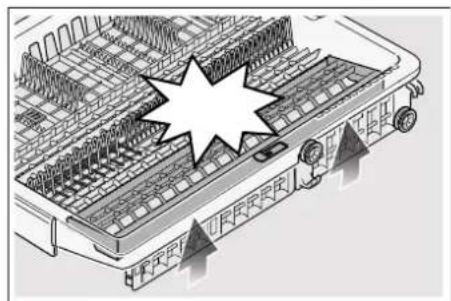

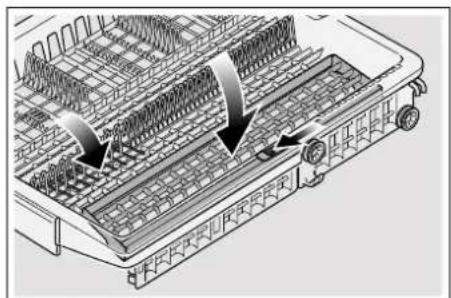

Tiroir à couverts 14

Tiges rabattables 14

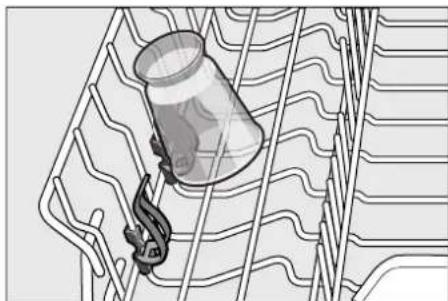

Support pour petites pièces 14

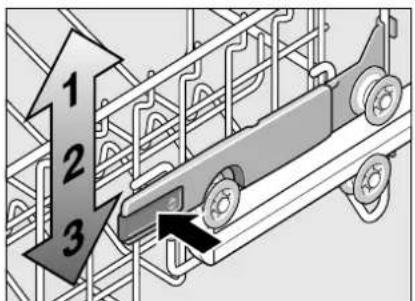

Modifier la hauteur des paniers 15

Détail 15

Remplissage du détergent 16

Détailgent mixte 17

Tableau des programmes 18

Sélection de programme 18

Remarques concernant

Les laboratoires d'essai 18

Fonctions supplémentaires 19

Power 19

Demi-charge 19

Hygiène 19

Intensif 19

Extra sec 19

Utilisation de l'appareil 19

Données de programme 19

Aquasensor 19

Séchage à la zéolithe 20

Enclenchement de l'appareil 20

Affichage visuel pendant le déroulement

du programme 21

Affichage du temps de marche restant 21

Départ différé 21

Fin du programme 22

Extinction automatique / Éclairage intérieur 22

Mise hors tension de l'appareil 23

Interruption du programme 23

Abandon du programme 23

Changement de programme 24

Séchage intensif 24

Nettoyage et maintenance 24

État général de la machine 24

Sel spécial et liquide de remplissage 25

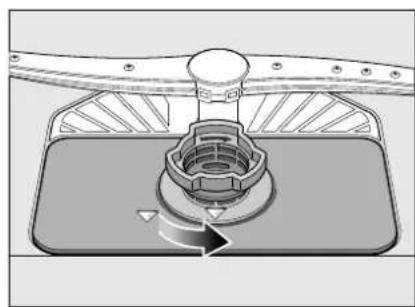

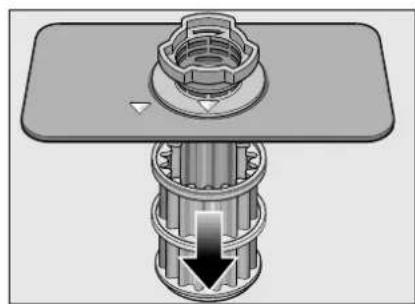

Filtres 25

Bras d'aspersion 25

Que faire en cas de dérangement? 26

Pompe de vidange 26

Tableau de dépannage 27

Installation et branchement 33

Étendue des fournitures 33

Consignes de sécurité 33

Livraison 34

Données techniques 34

Mise en place 34

Branchement des eaux usées 34

Raccordement à l'eau chaude 35

Branchement électrique 36

Démontage 36

Transport 36

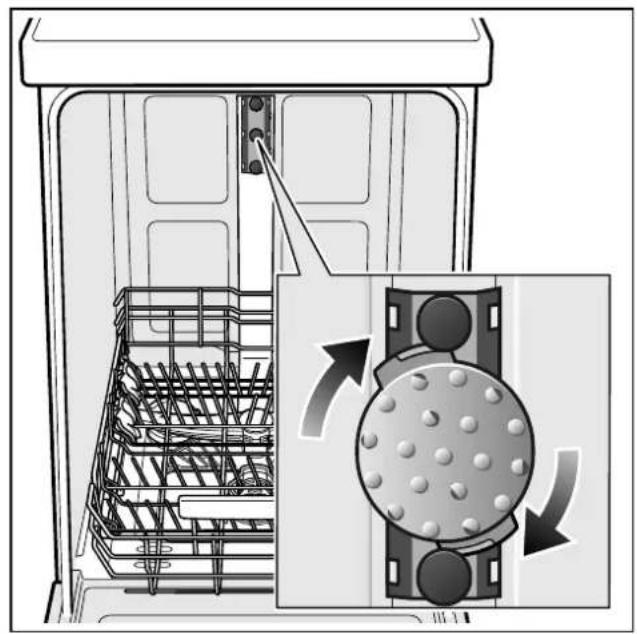

Protection antigène

(Vidange de l'appareil) 36

Conformité d'utilisation

• Cet appareil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique.
• N'utilisez le lave-vaisselle que dans votre foyer et seulement dans le but indiqué : pour laver le vaisselle de votre foyer.
• Ce lave-vaisselle est conçu pour une utilisation jusqu'à une altitude maximale de 2000 m.

Consignes de sécurité

Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doit pas être complété par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les supervise.

Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation.

Avant de mettre l'appareil en service

Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elles contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Conservez toute la documentation pour pouvoir la consulter à nouveau ultérieurement ou si l'appareil doit changer un jour de propriété.

Vous pouvez télécharger gratuitement la notice d'utilisation sur notre site Internet. Pour connaître l'adresse Internet correspondante, reportez-vous au dos de cette notice d'utilisation.

Au moment de la livraison

1 Vérifiez immédiatement l'absence de dommages dus au transport au niveau de l'emballage et du lave-vaisselle. Ne faites pas fonctionner un appareil endommagé, mais demandez conseil à votre fournisseur. 2 Veuillez vous débarrasser de l'emballage de façon réglementaire. 3 L'emballage et ses parties constituantes ne sont pas des jouets ; tenez-en hors de portée des enfants. Risque d'asphyxie avec les cartons pliants et les feuilles.

Au moment de l'installation

• Rappelez-vous qu’après l’installation, le dos du lave-vaisselle n’est plus librement accessible (protection empêchant de toucher la surface chaude).
• Effectuez l'installation et le raccordement en respectant la notice d'installation et de montage.
• Le lave-vaisselle ne doit pas être branché sur le secteur lors de l'installation. Assurez-vous que le système avec conducteur de protection de l'installation électrique de votre maison soit conforme.
• Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique [35] du lave-vaisselle. Si le cordon de raccordement au secteur équipant l'appareil s'endommage, il faudra le remplacer par un cordon de raccordement particulier. Pour éviter des risques, il n'est possible de s'en procurer que via le service après-vente. Si le lave-vaisselle doit être encastre dans un placard en hauteur, il faudra fixer ce dernier correctement.
• Si le lave-vaisse est incorporé sous d'autres appareils électroménagers ou au-dessus, il faut respecter les informations figurant dans la notice de montage des appareils respectifs sur leur incorporation en association avec un lave-vaisse. Pour que tous ces appareils fonctionnent de manière sûre, veuillez en outre respecter les instructions de montage accompagnant le lave-vaisselle.
• En l'absence d'informations ou si la notice de montage ne contient aucune consigne correspondante, vous devrez vous adresser au fabricant de ces appareils pour être sûr qu'il est possible d'incorporer le lave-vaisselle au-dessus ou en dessous de ces appareils.

Consignes de sécurité

• Si vous ne parvenez pas à vous procurer des informations chez le fabricant, il ne faut pas incorporer le lave-vaisselle au-dessus ou en dessous de ces appareils.
• Si vous incorporez un appareil à micro-ondes au-dessus du lave-vaisselle, il risque de s'endommager.
• N’encastrez les appareils intégrables ou aptes à l’encastrement sous un plan de travail que si ce dernier a été visé avec les meubles voisins afin de garantir le maintien d’aplomb de l’appareil.
• N'installez pas l'appareil à proximité de sources de chaleur (radiateurs, accumulateurs de chaleur, fours ou d'autres appareils générateurs de chaleur) ; ne l'encastrez pas non plus sous une table de cuisson.
• Notez que des sources de chaleur (p. ex. installations de chauffage/eau chaude) ou des parties chaudes de l'appareil peuvent faire fondre l'isolation du cordon d'alimentation secteur. Ne jamais mettre en contact le cordon d'alimentation secteur du lave-vaisselle avec des sources de chaleur et des parties chaudes de l'appareil. Une fois l'appareil installé, il faut que sa fiche mâle demeure aisément accessible. (Voir Branchement électrique)
• Selon le modèle:

Le boîtier en plastique du raccord d'eau contient une électrovanne. Dans la gaine du flexible d'arrivée d'eau se trouvent le câble et la conduite de branchement. Ne sectionnez jamais ce flexible. Ne plongez pas le boîtier en plastique dans l'eau.

Emploi au quotidien

Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des détergents et des liquides de rincage.

Protection-enfants (verrouillage de la porte) *

La description de la protection-enfants se trouve derrière dans la jaquette.

• Selon le modèle

En cas de dégâts

• Les réparations et interventions sont exclusivement réservées à des spécialistes. Les réparations et interventions exigent de déconnecter l'appareil du secteur. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Ramenez le robinet d'eau en position fermée.
• En cas d'endommagements, du bandeau de commande en particulier (fissures, trous, touches cassées) ou si la porte ne fonctionne pas correctement, il faut cesser d'utiliser l'appareil. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Fermez le robinet d'eau et appelez le service après-vente.

Élimination de l'appareil usage

1 Pour éviter tout accident ultérieur, rendez immédiatement inutilisables les appareils qui ont fini de servir. 2 Confiez cet appareil à un circuit de mise au rebut réglementaire.

Risque de blessure!

Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lave-vaisselle que brièvement, uniquement au moment de le charger et de le décharger. - Les couteaux et autres ustensiles à pointes tranchantes devront être rangés dans le panier à couverts avec leurs pointes tournées vers le bas, ou couchés sur la tablette à couteaux ou le tiroir à couverts*. - Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus. - Sur les appareils indépendants, veillez bien à ce que les paniers ne soient pas surchargés. - Si l'appareil ne se trouve pas dans une cavité et si donc une paroi latérale est accessible, il faudra, pour des raisons de sécurité, recouvrir latéralement la zone de la charnière de porte (risque de blessure). Ces couvercles sont des accessoires en option disponibles auprès du service après-vente ou dans le commerce spécialisé.

• selon le modèle

Risque d'explosion!

Ne versez jamais de solvant dans le compartiment de lavage. Risque d'explosion.

Risque de s'ébouillanter!

Pendant le déroulement d'un programme, n'ouvre la porte que prudemment. Il y a risque que de l'eau chaude gicle hors de l'appareil.

Risques pour les enfants!

Utilisez la protection enfants si présente. Vous en trouvez la description derrière dans la couverture. - Ne permettez jamais aux enfants de jouer avec l'appareil ou de le piloter. - Éloignez les enfants du détergent et du liquide de rinçage. Les détergents peuvent provoquer des brûlures chimiques dans la bouche, la gorge et les yeux, et conduire à une asphyxie. - Éloignez les enfants du lave-vaisselle ouvert. Dans le lave-vaisselle peuvent se cacher des pièces susceptibles d'être avalées par les enfants ; et l'eau présente dans le compartiment de lavage n'est pas potable : elle risque de contenir des résidus de détergent. Veillez à ce que les enfants ne cherchent pas à introduire les doigts dans la coupelle interceptrice de pastille 24. Ils risqueraient de coincer leurs petits doigts dans les fentes. - En présence d'un appareil encastré en hauteur, veillez, lorsque vous ouvrez et fermez la porte, à ce que les enfants ne se fassent pas coincer ou pincer/écraser entre la porte de l'appareil et celle du meuble en dessous. - Les enfants risquent de s'enfermer dans l'appareil (risque d'asphyxie) ou de se retrouver dans une autre situation dangereuse.

Donc, lorsque l'appareil ne sert plus : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d'alimentation électrique et jetez-le. Détruisez la serrure de la porte de sorte que cette dernière ne puisse plus fermer.

Protection de l'environnement

Tant l'emballage d'appareils neufs que les appareils usagés contiennent des matières premières de valeur et des matières recyclables.

Veuillez éliminer les pièces détachées après les avoir triées par matières.

Pour connaître les circuits actuels d'élimination, adressez-vous s. v. p. à votre revendeur ou à l'administration de votre commune / ville.

Emballage

Toutes les pièces en matière plastique de l'appareil sont caractérisées par des abréviations standard internationales (p. ex. PS polystyrène). Ceci permet, lors de l'élimination de l'appareil, d'effectuer un tri des déchets par variétés de plastique.

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de la livraison ».

Appareils usages

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de l'élimination »

Cet appareil est marqué selon la directive française 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une回收请注意，原文中有些单词的拼写非常不规则，因此在纠正时只能基于现有信息进行有限的修正。

Faire la reconnaissance de l'appareil

Les figures représentant le bandeau de commande et le compartiment intérieur de l'appareil se trouvent en début de notice, dans l'enveloppe.

Le texte fait référence aux différents numéros de position qui y figurent.

Bandeau de commande

1 Interrupteur MARCHE / ARRÊT 2 Touches de programmation ** 3 Mention « Vérifier l'arrivée d'eau » 4 Indicateur de remplissage du sel 5 Indicateur de manque de liquide de rincage 6 Départ différé * 7 Fonctions supplémentaires ** 8 Touche START 9 Indicateur chiffre 10 Touche d'ouverture de porte

• Selon le modèle

Le nombre dépend du modèle

Compartment intérieur de l'appareil

20 Éclairage* 21 Tiroir à couverts 22 Panier à vaisselle supérieur 23 Bras d'aspersion supérieurs 24 Coupelle interceptrice des pastilles 25 Orifice d'aspiration 26 Orifice de soufflage (réservoir de zéolithe) 27 Bras de lavage rotatif inférieur 28 Réservoir de sel spécial 29 Filtres 30 Tiroir à couverts 31 Panier à vaisselle inférieur 32 Réservoir de liquide de rinçage 33 Compartiment à détergent 34 Verrou de fermeture du compartiment à détergent 35 Plaque signalétique

• Selon le modèle

Vue d'ensemble du menu

Vous trouverez les réglages dans les différents chapitres.

Dureté de l'eau H:00-H:07 Séchage intensif d:00-d:01 Liquide d' rinçage r:00-r:05 Eau chaude R:00 - R:01 Signal vibrant en fin de programme b:00-b:03 Coupure automatique P:00-P:02 Affichage visuel pendant le déroulement du programme 5:00 - 5:02 Selon le modèle

Adoucisseur d'eau / sel spécial

Pour obtenir un bon résultat de lavage, le lavevaisselle a besoin d'une eau pauvre en calcaire, sinon des dépôts de tartre blancs apparaîtront sur la vaisselle et l'intérieur de l'appareil.

Il faut adoucir l'eau du robinet dont la durée dépasse 1,2 mmol/l). Ceci a lieu à l'aide d'un sel spécial (sel de régénération) situé dans l'adoucisseur du lavevaisselle.

Le réglage, donc la quantité de Sel requise, dépend de la dureté de l'eau du robinet dans votre région (voir le tableau).

Réglage

La quantité de sel à ajouter est régulable entre H:00 et H:07.

Sur la valeur de réglage H:00 l'appareil n'a pas besoin de sel.

1 Déterminez la durée de l'eau du robinet. Votre compagnie distributeure des eaux vous renseignera à ce sujet. 2 Pour connaître la valeur de réglage, consultez le tableau des durées de l'eau. 3 Ouvrez la porte. 4 Amenez l'interrupteur MARCHE / ARRET en position allumée. 5 Maintenez la touche de programmation A appuyée et appuyez sur la touche START 8 jusqu'à ce que les chiffres s'affichent H: G... 6 Relâchez ces deux touches.

Le voyant lumineux de la touche A clignote et l'indicateur chiffre 9 s'affiche la valeur réglée à la fabrication H:04.

Pour modifier ce réglage :

Chaque fois que vous appuyez sur la touche H:07, la valeur de réglage augmente d'une position H:00 (arrêt).

2. Appuyez sur la touche START. La valeur réglée est mémoireisée dans l'appareil. 3. Fermez la porte.

Adoucisseur d'eau / Sel spécial

Utilisation de sel spécial

Le rajout de Sel doit toujours avoir lieu avant d'utiliser l'appareil. Ceci permet une évacuation immédiate de la solution saline qui a débordé et empêche la cuve de lavage de se corroder.

1 Ouvrez le bouchon à vis du réservoir de sel [28]. 2 Remplissez le réservoir d'eau (opération nécessaire uniquement lors de la première mise en service). 3 Versez ensuite le sel spécial (n'utilisez jamais de sel de cuisine ni de pastilles).

Ceci refoule l'eau qui s'écoule.

Rajoutez à nouveau du sel spécial dès que le voyant de manque de Sel 4 s'allume sur le bandeau.

Selon le modèle

Utilisation de détergents additionnels de sel

Si vous utilisez des détergents mixtes contenant du sel, vous pourrez d'une manière générale renoncer au sel spécial jusqu'à un degré de dureté de l'eau de dH (37°fH, 26°Clarke, 3,7 mmol/l). Si l'eau présente une dureté supérieure à dH, il faudra ici aussi utiliser du sel spécial.

Éteindre le voyant de manque de sel / de l'adoucisseur

Si le voyant de manque de sel 4 gene (p. ex. si vous utilisez des détergents combinés contenant du sel), vous pouvez le désactiver.

Procédez comme décrit à la rubrique « Régler l'adoucisseur d'eau » et réglez la valeur sur H:00. Cette action estinte l'adoucisseur d'eau et le voyant de manque de sel.

Attention

Ne versez jamais de détergent dans le réservoir de sel spécial. Ceci entraînerait la destruction de l'adoucisseur.

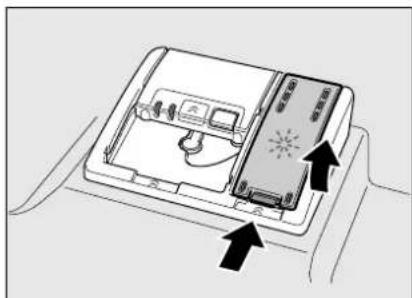

Liquide de rinçage

Dès que l'indicateur de manque de liquide de rinceage 5 s'allume sur le bandeau, cela signifie qu'il n'en reste plus que pour 1 à 2 lavages. Il faudrait rajouter du liquide de rinceage.

Le liquide de rincage sert à obtenir une vaisselle et des verres brillants et sans traces. Utilisez uniquement du liquide de rincage pour lave-vaiselle ménager.

Les détergents combinés, à additif de rinçage ne sont utilisables qu'avec de l'eau d'une dureté non supérieure à dH (37° fH, 26° Clarke, 3,7 mmol/l). Si l'eau présente une dureté supérieure à dH, il faudra ici aussi utiliser du produit de rinçage.

Ouvrez le réservoir 32 : appuyez sur la pâte située contre le couvercle et soulevez.

2 Versez doucement le liquide de rincage ; il doit arriver jusqu'au repère de maximum sur l'orifice de remplissage.

3 Fermez le couvercle jusqu'à ce qu'il enclenche audiblement.

4 À l'aide d'un essuie-tout, essuyez le liquide de rinceage qui a éventuellement débordé, ceci afin d'éviter un dégagement exagéré de mousse lors du prochain lavage.

Régler la quantité de liquide de rinceage

La quantité de liquide de rinceage ajoutée est réglable entre r:00 et r:05. Réglez le dosage du liquide de rinceage sur r:04 pour obtenir un très bon résultat de séchage. En usine, l'appareil a été réglé sur le niveau r:04.

Ne modifiez la quantité de liquide de rinçage que si des stries (réduisez la quantité) ou des taches d'eau (augmentez la quantité) sont restées sur la vaisselle.

1 Ouvrez la porte. 2 Amenez l'interrupteur MARCHE / ARRET en position allumée. 3 Maintenez la touche de programmation A appuyée et appuyez sur la touche START 8 jusqu'à ce que H.. s'affiche. 4 Relâchez ces deux touches.

Le voyant lumineux de la touche A clignote et à l'indicateur numérique 9 s'affiche la valeur K:04 réglée à la fabrication.

Appuyez sur la touche de programmation A jusqu'à ce que la valeur K:4 réglée en usine s'affiche à l'indicateur numérique 9.

Pour modifier ce réglage :

Appuyez sur la touche C.

Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d'un cran; une fois la valeur r:05 atteinte, l'indicateur revient sur r:00 (arrêt).

2 Appuyez sur la touche START 8.

La valeur réglée est mémoireisée.

3 Fermez la porte.

Éteindre le voyant d'ajout de liquide de rincage

Si le voyant de manque de liquide de rincege 5 gene (p. ex. si vous utilisez des detergents combinés a fonction de rincege), vous pouvez le désactiver.

Procédez comme décrit à la rubrique « Régler la quantité de liquide de rincege » et réglez la valeur sur r:00.

Cette action désactive le voyant 5 de manque de liquide de rincege.

Vaisselle non adaptée

• Les couverts et la vaisselle en bois.
• Verres décoratifs délicats, vaisse d'art et antique. Leurs décors ne résistant pas au lave-vaisselle.
• Pièces en plastique non résistantes à la chaleur. Vaisselle en cuivre et en étain. Vaisselle salie par de la cendre, de la cire, de la graisse lubrifiante ou de la peinture.

Les décorations de surglacure, les pièces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même, certains types de verre (comme les objets en cristal, p. ex.) peuvent devenir opaques à la suite de lavages répétés.

Causes :

• Type de verre et procédé de fabrication de ce dernier.
• Composition chimique du détergent.
• Température de l'eau du programme de lavage.

N'utilisez que des verres et de la porcelaine désignés par le fabricant comme allant au lave-vaisselle. Utilisez un détergent ménageant la vaisselle et marqué comme tel. En fin de programme, sortez les verres et les couverts le plus rapidement possible du lave-vaisselle.

Rangement

1 Enlevez les résidus alimentaires grossiers. Un pré-rinçage sous l'eau du robinet n'est pas nécessaire.

2 Rangez la vaisselle

• de sorte qu'elle repose de façon sûre et ne puisse pas se renverser.
• de sorte que l'ouverture de tous les récipients regarde vers le bas.
• debout inclinée lorsque les pièces présentent un galbe prononcé, afin que l'eau puisse s'écouler.
• de sorte qu'elle n'empêche pas la rotation des bras asperseurs [23] et [27].

Les très petits ustensiles ne vont pas au lave-vaisselle car ils risqueraient de tomber des paniers.

Sortir la vase

Pour empêcher que des gouttes d'eau ne tombent du panier supérieur sur la vaisse l du panier inférieur, il est recommandable de vider l'appareil en commençant par le bas.

La vaisselle chaude craint les chocs! Pour cette raison, laissez-la en fin de programme refroidir dans le lave-vaisselle jusqu'à ce que vous puissiez la saisir fermement.

Remarque

Après la fin du programme, des gouttes d'eau peuvent encore être visibles dans le compartiment intérieur de l'appareil. Cela n'a aucune répercussion sur le séchage de la vaisselle.

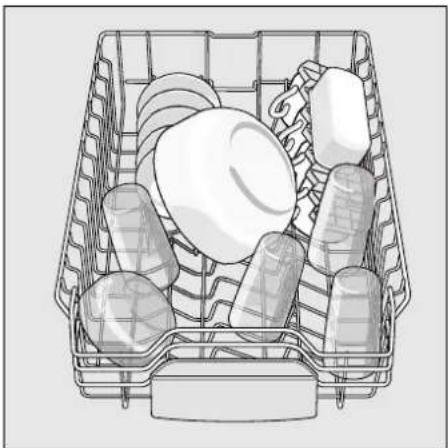

Tasses et verres

Panier à vaisselle supérieur 22

Remarque

Aucune pièce de vaisselle ne doit se trouver au-dessus de la cavité [24] recevant la pastille. Les pièces de vaisselle dans cette position risquent de bloquer le compartiment de détergent et de l’empêcher de s’ouvrir complètement.

Casseroles

Panier à vaisselle inférieur 31

Conseil

Il faudrait ranger la vaisselle très sale (casseroles) dans le panier inférieur. Vu que le jet est plus intense, le résultat de nettoyage est meilleur.

Conseil

Sur notre site Web, vous trouvez, sous forme de document gratuit à télécharger, d'autres exemples sur les façons optimales de ranger la vaisselle dans votre lave-vaisselle. Pour connaître les adresses Internet correspondantes, reportez-vous au dos de cette notice d'utilisation.

Panier à couverts

Il faudrait toujours ranger les couverts non triés, avec la pointe regardant en bas.

Pour éviter des blessures, déposez les pièces et couteaux longs et pointus dans le tiroir à couverts.

Vaissele

Tiroir à couverts

Rangez les couverts dans le tiroir 21 comme sur l'illustration. Un rangement séparé facilite l'enlèvement après le lavage.

Vous pouvez extraire le tiroir.

Selon le modèle, il est possible de replier vers le bas les supports latéraux afin d'offrir de la place aux couverts plus grands. Les rangées avant de tiges peuvent être repliées pour pouvoir ranger triées les poignées plus larges.

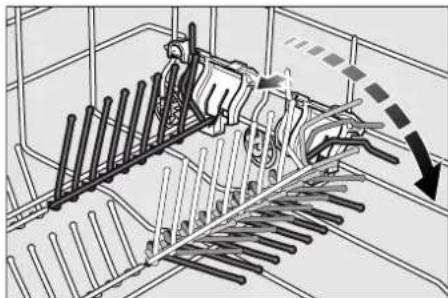

Tiges rabattables *

• Selon le modèle

Les tiges peuvent se rabattre pour maîtriser les casseroles, légumiers et verres.

Support pour petites pièces

• Selon le modèle

Ce support permet de retenir de manière sûre les pièces en plastique légères comme par ex. les gobelets, couvercles, etc.

Modifier la hauteur des paniers

Le panier supérieur [22] est réglable sur 3 hauteurs différentes pour faire plus de place soit dans le panier supérieur, soit dans le panier inférieur.

Hauteur de l'appareil : 81,5 cm

	Panier supé- rieur	Panier inférieur
Niveau 1 max.ø 16 cm 31 cm
Niveau 2 max.ø 18,5 cm 27,5 cm
Niveau 3 max.ø 21 cm 25 cm

Extrait entièrement le panier supérieur du lave-vaisselle.

2 Pour le faire descendre, appuyez, en direction de l'intérieur et successivement, sur les deux leviers situés à gauche et à droite sur le côté extérieur du panier. Ce faisant, retenez le borderal supérieur du panier afin qu'il ne descend pas brutalement.

3 Pour le remonter, saisissez le panier par le bord latéral supérieur et faites-le monter.

Avant de réintroduire le panier dans l'appareil, assurez-vous qu'il se trouve à la même hauteur des deux côtés. Si vous ne le faites pas, la porte de l'appareil refusera de se fermer et la liaison ne s'établira pas entre le bras d'aspersion et le circuit d'eau.

Vous pouvez utiliser des pastilles ainsi que des détergents en poudre ou liquides pour lave-vaisselle. N'utilisez jamais de produit pour laver la vaisselle à la main. Selon le degré de salissure de la vaisselle, il est possible de modifier le dosage de la poudre ou du détergent liquide. Les pastilles contiennent une quantité suffisante d'agents leur permettant d'accomplir toutes les tâches de nettoyage. Les détergents modernes sont performants ; généralement formulés à faible niveau alcalin, ils contiennent des enzymes. Les enzymes dégradent l'amidon et décollent les protéines. Pour enlever les tâches colorées (p. ex. de thé, de ketchup), des produits blanchissants à base d'oxygène sont généralement utilisés.

Remarque

Pour obtenir un bon résultat de lavage, lisez impérativement les consignes figurant sur l'emballage du détergent!

Si vous souhaitez poser d'autres questions, nous vous recommandons de contacter les services conseills mis en place par les fabricants de détergents.

Mise en garde

Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des détergents et des liquides de rinçage.

Remplissage du détergent

1 Si le compartiment à détergent 33 est encore fermé, actionnez le verrou d'obturation 34 pour l'ouvrir.

Ne versez le détergent que dans le compartiment entre 33 (introduisez la pastille en travers, pas sur sa tranche). Dosage : voir les consignes du fabricant sur l'emballage.

La graduation du dosage dans le compartiment à détergent [33] vous aidera à verser la quantité correcte de détergent en poudre ou liquide.

20 à 25 ml suffisent habituellement si la vaisselle est normalement sale. Si vous utilisez des pastilles, une seule suffit.

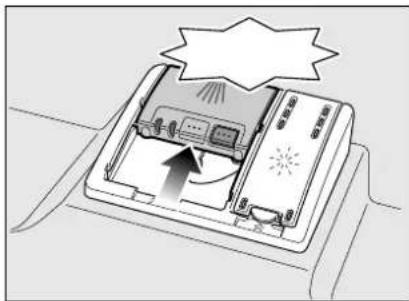

2 Poussez le couvercle du compartiment à détergent vers le haut jusqu'à ce que la fermeture clipse bien.

Le compartiment à détergent s'ouvre automatiquement au moment optimal, en fonction du programme. Le détergent en poudre ou liquide se répartit dans l'appareil et se dissolve, la pastille tombe dans la coupelle interceptrice de pastille et s'y dissolve de façon dosée.

Conseil

Si la vaisselle est peu sale, une quantité de détergent légèrement inférieure à celle indiquée suffira habituellement.

Vous pouvez vous procurer des produits nettoyants et d'entretien en ligne, c'est-à-dire via notre site Web, ou via le service après-vente (voir au verso).

Détail mixte

Outre les détergents conventionnels à formule unique, toute une série de produits à fonctions supplémentaires sont proposés sur le marché. Ces produits contiennent souvent, autre le détergent, un produit de rinçage et des succédanés de sel (3in1) ainsi que, selon la combinaison, des constituants supplémentaires (4in1, 5in1, etc.) destinés p. ex. à protéger le verre ou à conférer du brillant aux ustensiles en acier. Les détergents mixtes ne fonctionnent que jusqu'à un degré de dureté précis (37^ généralement). Au-delà de cette dureté, il faut rajouter du sel et du liquide de rinçage.

Dès que vous utilisez des détergents mixtes, le programme de lavage s'y adapte automatiquement, de sorte que vous obtenez toujours le meilleur résultat possible de lavage et de séchage.

Mises en garde

• Ne posez aucune petite pièce à laver dans la coupelle interceptrice [24] ; ceci empêcherait la dissolution uniforme des pastilles.
• Si après le démarrage du programme vous pouvez rajouter de la vaisselle, n'utilisez pas la coupelle interceptrice de pastille [24] comme poignée pour le panier supérieur. La pastille pourrait déjà se trouver dedans et vous entrez en contact avec la pastille partiellement dissoute.

Remarques

• Vous obtenez des résultats de lavage et de séchage optimaux avec des détergents à fonction unique associés à du sel et du produit de rinçage utilisés séparément.
• En présence de programmes courts, les pastilles, du fait de leurs comportements de dissolution différents, risquent de ne pas déployer tout leur pouvoir nettoyant et des résidus de détergent non dissous risquent de rester. Les détergents en poudre conviennent moins avec ces programmes.
• Dans le programme « Intensif » (selon le modèle), l'emploi d'une seule pastille suffit. En cas d'utilisation de détergent en poudre, vous avez en outre la possibilité de verser un peu de détergent sur la face intérieure de la porte de l'appareil.
• Même si est allumé le voyant indiquant un manque de produit de rinçage ou celui du manque de sel, le programme de lavage se déroule impeccablement si vous utilisez des détergents combinés.
• Si vous utilisez des détergents à enveloppe protectrice soluble dans l'eau : Ne saisissez l'enveloppe protectrice qu'avec les doigts secs et ne mettez ce détergent que dans le compartiment à cet effet entièrement sec, sinon l'enveloppe risque de coller.
• Si vous passez des détergents mixtes à un détergent à fonction unique, veillez bien à ce que l'adoucisseur d'eau et la quantité de produit de rinçage soient réglés sur la valeur correcte.

Tableau des programmes

Dans ce récapitulatif figure le nombre maximal de programmes possibles. Le bandeau de commande de votre appareil indique les programmes spécifiques à celui-ci.

Type de vaisse Type dé	salissure Programme	Fonctions	d'appoint possibles	Déroulement du programme
casseroles, poées, vaisse et couverts inalte-rables	résidus alimentaires très adhérents cuits ou séchés sur la surface, résidus ali-mentaires contenant de l'amidon ou de l'albumine / des protéines	auto Auto 65° - 75°	tous L'optimisation aieu via le circuit de détction, en fonction de l'encrassement.
		auto Auto 45° - 65°
		Eco 50°
vaisselle mixte et couverts	résidus alimentaires domestiques habi-tuels, légèrement séchés
				Prélavage Lavage 50° Rincege intermédiaire Rincege 35° S'échage
vaisselle et couverts déli-cats, matières plastiques et verre croignant les variations de température	résidus alimentaires frais, peu adhérents	auto Auto 35° - 45°	Intensif Power Demi-charge Extra-sec	L'optimisation a lieu via le circuit de détction, en fonction de l'encrassement.
		Rapide 45°	Extra-sec Lavage 45°	Rinçage intermédiaire Rincege 50°
tous lavage à froid, net-	toyage intermédiaire	/ Rapide / Prélavage	aucune Prélavage

Sélection de programme

Vous pouvez désigner un programme adapté au type de vaisselle et au degré de salissure.

Remarques concernant les laboratoires d'essai

Des laboratoires d'essai reçoivent des consignes relatives aux essais comparatifs (par exemple selon EN 60436).

Il s'agit là de conditions visant la réalisation des essais et non pas de résultats ou de chiffres de consommation.

Demande de renseignements par courriel à :

[e-mail]

Les indications nécessaires sont le numéro de série (n^) et le numéro de fabrication (n^) que vous trouverez sur la plaque signalétique 35 contre la porte de l'appareil.

Fonctions supplémentaires

• Selon le modèle

Réglage par les touches Options 7

La fonction « Power » permet de réduire de 20% à 66% la durée du programme de lavage choisi. Pour obtenir un nettoyage et un séchage optimaux malgré le raccourcissement de la durée de marche, l'appareil consomme plus d'eau et d'énergie.

1/2 Demi-charge*

Si vous n'avez que peu de vaisselle à laver (par ex. des verres, tasses et assiettes), vous pouvez ajouter l'option « Demi-charge ». Ceci économise de l'eau, de l'énergie et du temps. Pour laver la vaisselle, mettez dans le compartiment une quantité de detergent un peu inférieure à celle recommendée pour une pleine charge de vaisselle.

Hygiène (hygiene) *

La température augmente pendant l'opération de nettoyage. Ceci permet d'atteindre un plus haut niveau d'hygiène. Cette option est idéale p. ex. pour nettoyer les planches à découvert ou les biberons.

Intensif

Parfaite pour les charges mixtes. Dans le panier inférieur, vous pouvez laver les casseroles et poêles très sales, et dans le panier supérieur de la vaisselle normalement sale. La pression de pulvérisation augmente dans le panier inférieur, la température de lavage augmente un peu.

Une température accrue pendant le rincage et une phase de séchage plus longue permettent aux pièces en plastique de mieux résister. La consommation d'énergie augmente légèrement.

Données de programme

Vous trouverez les données du programme (chiffres de consommation) dans la notice succincte. Elles se réfèrent à des conditions normales et à la valeur H:04 sur laquelle la durée de l'eau a été réglée. Différents facteurs tels que la température de l'eau ou la pression dans les conduites peuvent provoquer des dérives.

Aquasensor

• Selon le modèle

L'Aquasensor est un équipement optique (barrage photoélectrique) servant à mesurer la turbidité de l'eau de lavage.

L'appareil emploie l'Aquasensor de façon spécifique, selon le programme. Si l'Aquasensor est actif, de l'eau de rincage « propre » peut être reprise dans le bain suivant, ce qui abaisse la consommation d'eau de 3 à 6 litres. Si l'eau est assez sale, l'appareil la vidange et la remplace par de l'eau propre. En mode Automatique, l'appareil adapte en outre la température et la durée de marche au degré de salissure.

Utilisation de l'appareil

Séchage à la zéolithe

L'appareil est équipé d'un récipient rempli de zéolithe. La zéolithe est une roche capable d'accumuler l'humidité et la chaleur, et de les restituer ensuite.

Pendant la phase de lavage de la vaisselle, cette chaleur sert à sécher la zéolithe et à faire chauffer l'eau de lavage.

Pendant la phase de séchage, la zéolithe absorbe l'humidité présente dans le compartiment à vaisselle et libère la chaleur accumulée. Un ventilateur souffle l'air chaud sec, porteur de l'énergie thermique ainsi libérée, dans le compartiment à vaisselle. Ceci permet un séchage rapide et amélioré.

Ces opérations sont donc très économiques d'énergie.

Mises en garde

Veillez à ce que l'orifice d'aspiration [25] reste libre et à ne pas ranger de pièces de vaisselle crant la chaleur dans la partie arrêtée droite du panier à vaisselle inférieur, au-dessus de l'orifice de soufflage [26]. - Ne touchez pas l'orifice de soufflage [26]. Il devient très chaud ; en outre, toute modification de celui-ci entraîne une intervention du SAV, intervention qui sera facturée.

Enclenchement de l'appareil

1 Ouvrez complètement le robinet d'eau. 2 Ouvrez la porte.

3 Amenez l'interrupteur MARCHE / ARRET en position allumée.

L'affichage du programme Eco clignote. Ce programme reste sélectionné tant que vous n'appuyez pas sur une autre touche de programme 2. La durée prévisionnelle du programme clignote à l'indicateur numérique 9.

Appuyez sur la touche START 8.

5 Fermez la porte.

Le déroulement du programme commence.

Remarque

• Pour utiliser le lave-vaisselle en mangeant l'environnement :

Pour des motifs d'écologie, l'appareil est réglé d'avance sur le programme Eco lorsque vous l'allumez. Ceci ménage à la fois les ressources environnementales et votre porte-monnaie.

Le programme Eco est un programme particulièrement destiné à ménager l'environnement. Il s'agit, selon l'ordonnance UE 1016/2010, du « programme standard » représentant le plus efficacement le cycle standard de nettoyage de la vaisselle normalement sale et la consommation combinée d'énergie et d'eau pour nettoyer ce type de vaisselle.

Affichage visuel pendant le déroulement du programme *

* selon le modèle

Pendant le déroulement du programme, un affichage visuel s'affiche sur le sol en dessous de la porte de l'appareil.

Si le bandeau de socle se trouve plus à l'avant ou si l'appareil a été intégré en hauteur et affleuré avec la façade du meuble, cet affichage n'est pas visible.

Réglages possibles de l'affichage visuel :

5:00 L'affiche est éteinte.

5:02 de l'heure, le temps restant, la fin de programme et le cas échéant le manque d'eau s'affichent.

En usine, l'appareil a été réglé sur 5:01.

Pour modifier ce réglage :

1 Ouvrez la porte.

2 Amenez l'interrupteur MARCHE / ARRET en position allumée. 3 Maintenez la touche de programmation A appuyée et appuyez sur la touche START 8 jusqu'au ce que H.. s'affiche. 4 Relâchez ces deux touches.

Le voyant lumineux de la touche A clignote.

5 Appuyez sur la touche de programme A jusqu'à ce que l'indicateur numérique 9 5:0... (pour l'affichage visuel) apparaisse avec la valeur jusqu'à présent régée, par exemple 5:01. 6 Appuyez sur la touche de programmation C jusqu'à ce que l'indicateur numérique 9 s'affiche la valeur souhaitée, par exemple 5:00. 7 Appuyez sur la touche START 8.

La valeur régée est mémorisée.

Fermez la porte.

Affichage du temps de marche restant

Lors du besoin d'un programme, le temps de marche s'affiche à l'indicateur numérique 9. Après le démarrage du programme, le temps restant s'affiche sur le sol (seulement si réglages 5:0 et 5:02).

Le temps d'exécution du programme est conditionné par la température de l'eau, la quantité de vaisselle ainsi que par le degré de salissure et peut varier (selon le programme choisi).

Départ différé *

• Selon le modèle

Vous pouvez différer le départ du programme de 24 heures maximum, par pas d'une heure.

1 Ouvrez la porte. 2 Amenez l'interrupteur MARCHE / ARRET en position allumée. 3 Appuyez sur la touche 6 + jusqu'ac que que l'indicateur chiffre 9 saute sur h: Q I. 4 Appuyez sur la touche 6 + ou - jusqu'à que le temps affiché corresponde à ce que vous souhaitez.

5 Appuyez sur la touche START ; ceci active le départ différé. 6 Pour effacer le départ différé, appuyez sur la touche 6 + ou - jusqu'à que 9 apparaisse à l'indicateur chiffré h:00.

Jusqu'au moment du départ, vous pouvez modifier à volonté le besoin du programme.

Fermez la porte.

Utilisation de l'appareil

Fin du programme

La fin du programme 1 / 0:00 s'affiche sur l'écran, à condition que l'affichage visuel soit activé et qu'il soit visible.

En outre, la fin du programme est signalée acoustiquement par un signal vibrante d'avertissement. Pour modifier cette fonction :

1 Ouvrez la porte. 2 Amenez l'interrupteur MARCHE / ARRET en position allumée. 3 Maintenez la touche de programmation A appuyée et appuyez sur la touche START 8 jusqu'à ce que les chiffres s'affichent H... 4 Relâchez ces deux touches.

Le voyant lumineux de la touche A clignote et l'indicateur chiffre 9 s'affiche la valeur réglée à la fabrication H:04. 5 Appuyez sur la touche de programmation A jusqu'à ce que la valeur b:02 réglée en usine s'affiche 9.

Pour modifier ce réglage :

1 Appuyez sur la touche C. Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d'un cran ; une fois la valeur 6:03 atteinte, l'indicateur revient sur 6:00 (arrêt). 2 Appuyez sur la touche START ; ceci memorise la valeur de réglage.

3 Fermez la porte.

Remarque

Suivant le réglage pour « Extinction automatique en fin de programme ou éclairage intérieur » l'affichage visuel n'est pas visible ou seulement brièvement.

Extinction automatique après la fin du programme ou éclairage intérieur

* selon le modèle

Pour économiser de l'énergie, il est possible d'arrêter automatiquement le lave-vaisseau 1 min ou 120 min après la fin du programme.

Il est possible de régler entre P:00 et P:02.

P:00 L'appareil ne s'éteint pas automatiquement.

L'éclairage interieur 20 est allumé lorsque la porte se trouve en position ouverte, independamment de la position de l'interrupteur MARCHE / ARRET 1 (en position allumée ou eteinte). L'éclairage est eteint lorsque la porte se trouve en position fermée. Si la porte reste ouverte plus de 60 minutes, l'éclairage s'est automatique. L'éclairage interieur 20 n'est actif qu'avac la valeur de réglage P:00.

P:0 L'appareil s'éteint au bout de 1 minute. P:02 L'appareil s'éteint au bout de 120 minutes.

Remarque

Notez que, lorsque les réglages P:01 et P:02 sont sélectionnées, l'éclairage intérieur 20 est éteint. Pour activer l'éclairage intérieur, appuyez sur l'interrupteur MARCHE / ARRET 1. Si la porte reste ouverte plus de 60 minutes, l'éclairage s'est automatiquement.

1 Ouvrez la porte. 2 Amenez l'interrupteur MARCHE / ARRET en position allumée. 3 Maintenez la touche de programmation A appuyée et appuyez sur la touche START 8 jusqu'à ce que H... s'affichent. 4 Relâchez ces deux touches.

Le voyant lumineux de la touche A clignote et à l'indicateur numérique 9 s'affiche la valeur réglée à la fabrication H:04.

Appuyez sur la touche de programmation A jusqu'à ce que la valeur P... s'affiche sur l'indicateur numérique 9.

Pour modifier ce réglage :

1 Appuyez sur la touche C. Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d'un cran ; une fois la valeur P:02, la valeur de réglage augmente d'une position P:00. 2 Appuyez sur la touche START 8. La valeur réglée est mémorisée. 3 Fermez la porte.

Mise hors tension de l'appareil

Peut se passer la fin du programme:

1 Ouvrez la porte. 2 Ramenez l'interrupteur MARCHE / ARRET en position éteinte. 3 Refermez le robinet d'eau (inutile en présence de l'Aqua-Stop). 4 Enlevez la vaisselle une fois refroidie.

Remarque

Une fois le programme achevé, attendez que l'appareil ait refroidi un peu avant de l'ouvrir. Vous évitez ainsi que de la vapeur ne sorte et n'endommage à long terme votre mobilier intégré.

Interruption du programme

1 Ouvrez la porte. 2 Ramenez l'interrupteur MARCHE / ARRET en position éteinte.

Les voyants lumineux s'éteignent. Le programme reste mémoiré.

Si vous avez ouvert la porte sur un appareil raccordé à l'eau chaude ou en train de chauffer, laissez-la entrebaillée pendant quelques minutes et refermez-la ensuite. Sinon la porte de l'appareil risque de s'ouvrir brutalement sous l'effet de l'expansion de la vapeur (surpression) ou de l'eau risque de sortir de l'appareil.

3 Pour poursuivre le programme, amenez l'interrupteur MARCHE / ARRET en position allumée. 4 Fermez la porte.

Abandon du programme (remise à zéro)

1 Ouvrez la porte. 2 Appuyez sur la touche START 8 pendant env. 3 secondes.

La mention 0:0 / apparait à l'indicateur numérique 9. 3 Fermez la porte. Le déroulement du programme prend env. 1 minute. La mention 0:00 apparait à l'indicateur numérique 9. 4 Ouvrez la porte. 5 Ramenez l'interrupteur MARCHE / ARRET en position éteinte. 6 Fermez la porte.

Changement de programme

Après avoir appuyé sur la touche START, il est impossible de changer de programme.

Un changement de programme n'est possible que via l'abandon d'un programme (Remise à zéro (Reset)).

Séchage intensif

Le rincage avec produit a lieu à une température plus élevée pour parvenir à un meilleur résultat de séchage. La durée de marche peut augmenter légèrement. (Prudence avec les pièces de vaisselle délicates!)

1 Ouvrez la porte. 2 Amenez l'interrupteur MARCHE / ARRET en position allumée. 3 Maintenez la touche de programmation A appuyée et appuyez sur la touche START 8 jusqu'à ce que les chiffres s'affichent H:0... 4 Relâchez ces deux touches.

Levoyant lumineux de la touche A clignote et a l'indicateur chiffre 9 s'affiche la valeur reglee à la fabrication H: O4.

Appuyez sur la touche de programmation A jusqu'à ce que la valeur d:00 réglée en usine s'affiche 9.

Pour modifier ce réglage :

1 Le fait d'appuyer sur la touche C vous permet d'activer ou désactiver le séchage intensif. 2 Appuyez sur la touche START 8.

La valeur réglée est mémoireisée.

Fermez la porte.

Nettoyage et maintenance

Pour éviter tout problème, il est recommandé de contrôler et d'entretenir régulièrement votre appareil. Vous gagnerez ainsi du temps et éviterez les ennuis.

Etat général de la machine

Vérifiez l'absence de dépôts de graisse et de calcaire dans l'enceinte de lavage.

Si de tels dépôts existent :

• Emplissez le compartiment et détergent de détergent. Faites fonctionner l'appareil à vide réglé sur le programme représentant la température de rinçage maximal.

Pour nettoyer l'appareil, n'utilise que des produits nettoyants / détergents spécifiques adaptés aux lave-vaisse.

Pour conserver durablement les performances de votre appareil, nettoyez-le, à intervalles réguliers, avec un détergent spécial lave-vaisselle. Afin que le joint de porte reste toujours propre et hygiénique, il faut le nettoyer régulièrement avec un essuie-tout humide et un peu de produit vaisselle. Si l'appareil va rester quelques temps sans servir, laissez la porte entrebaillée afin qu'aucune mauvaise odeur ne se développe.

Pour nettoyer votre lave-vaisseau, n'utilisez jamais de nettoyeur à vapeur. Le fabricant décline toute responsabilité des dommages consécutifs.

Essuyez régulièrement la face frontale de l'appareil et le bandeau à l'aide d'un essuie-tout légèrement humecté ; de l'eau et un peu de produit vaisselle suffisent. Évitez les éponges munies d'un revêtement rêche, ainsi que les détergents récurants, car les deux produits pourraient rayer les surfaces.

Sur les appareils en acier inox : pour écarter le risque de corrosion, évitez d'utiliser des essuie-tout en microfibre-éponge ou lavez-les plusieurs fois à fond avant de vous en servir.

Risque sanitaire

N'utilisez jamais d'autres produits nettoyants domestiques, contenant par exemple du chlore!

Sel spécial et liquide de rinceage

• Contrôlez les indicateurs de manque de produit 4 et 5. Rajoutez le cas échéant du sel et / ou du liquide de rinçage.

Filtres

Les filtres [29] écartent de la pompe les salissures grossières contenues dans l'eau de lavage. Ces salissures peuvent occasionnellement boucher les filtres.

Le système filtrant se compose d'un filtre grossier, d'un filtre fin plat et d'un microfiltre.

1 Après chaque lavage, vérifiez la présence de résidus dans les filtres. 2 Dévissez le cylindre filtrant comme sur la figure, et retirez le système filtrant.

3 Enlevez les résidus éventuels et nettoyez les filtres sous l'eau du robinet. 4 Remontez le système filtrant dans l'ordre chronologique inverse et vérifiez que les flèches se regardent après la fermeture.

Bras d'aspersion

Le calcaire et les impuretés présentes dans l'eau de lavage peuvent boucher les buses et les surfaces de rotation des bras d'aspersion [23] et [27].

1 Contrôlez si les buses de sortie des bras d'aspersion sont bouchées.

2 Dévissez d'un quart de tour les bras d'aspersion supérieurs 23.

3 Tirez le bras d'aspersion inférieur 27 vers le haut pour l'extraire.

4 Nettoyez les bras d'aspersion sous l'eau courante. 5 Faites réencastrer les bras d'aspersion ou revissez-les à fond.

Que faire en cas de dérangement?

Que faire en cas de dérangement?

L'expérience montre que la plupart des dérangements survenus à l'utilisation quotidienne solutionnent sans qu'il faille appeler le service après-vente. Ceci économise naturellement des frais et permet à l'appareil de redevenir rapidement opérationnel. Le récapitulatif suivant vous permettra de trouver les causes possibles des dysfonctionnements et vous fournira des conseils utiles sur la façon de les supprimer.

Remarque

Si, pendant le lavage de la vaisselle, l'appareil sans motifs apparents s'arrête ou ne démarre pas, commencez par exécuter la fonction Abandonner programme (Reset).

(Voir le chapitre Utilisation de l'appareil)

Mise en garde

Rappelez-vous ceci : les réparations sont exclusivement réservées à des spécialistes. S'il faut changer un composant, veillez à ce que seules des pièces de rechange d'origine soient utilisées. Des réparations inexpertes ou l'emploi de pièces autres que d'origine peut entraîner des dégâts et expose l'utilisateur à des risques considérables.

Pompe de vidange

Les résidus alimentaires grossiers ou les corps étrangers qui n'ont pas été retenus par les filtres peuvent bloquer la pompe de vidange. Dans ce cas, l'eau de vaisselle submerge le filtre.

Risque de vous couper!

Lorsque vous nettoyez la pompe de vidange, veillez à ne pas vous blesser au contact de tessons de verre ou d'objets pointus.

Dans ce cas :

1 Commencez toujours par débrancher l'appareil du secteur.

2 Retirez le panier supérieur [22] et le panier inférieur [31].

3 Démontez les filtres [29].

4 Retirez l'eau ; aidez-vous si nécessaire d'une éponge.

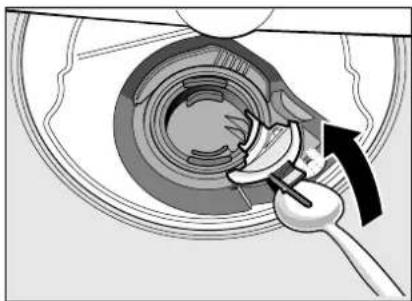

5 À l'aide d'une cuillère, faites levier sur le couvercle blanc de la pompe (comme sur l'illustration). Saisissez le couvercle par la nervure et soulevez-le en biais vers l'intérieur. Retirez complètement le couvercle.

Vérifiez si la roue à aubes présente des corps étrangers et retirez-les le cas échéant.

7 Remettez le couvercle dans sa position d'origine et poussez-le vers le bas pour le faire encrer (clic audible).

8 Incorporez les filtres.

9 Remettez les paniers en place.

Tableau de dépannage

Dérangement Cause Solution
Le voyant « Vérifier l'arrivée d'eau » 3 s'allume.	Flexible d'arrivée d'eau plie. Disposez le flexible d'arrivée d'eau sans le plier.
	Le robinet d'eau est fermé. Ouvrez le robinet d'eau.
	Robinet d'eau coincide ou entartré. Ouvrez le robinet d'eau.
		Branchement d'eau ouvert, le débit minimal doit s'élever à 10 l / mn.
	Le filtre situé dans l'orifice d'arrivée d'eau est bouché.	Éteignez l'appareil puis débranchez sa fiche mâle de la prise de courant. Fermez le robinet d'arrivée d'eau. Dévissez le branchement d'eau.
		Nettoyez le filtre situé dans le flexible d'arrivée d'eau. Revissez le raccord à eau. Vérifiez l'étanchérique. Remettez l'apparil sous tension. Mettre l'apparil sous tension.
Le code défaut E:07 apparait.	Orifice d'aspiration (sur le côte intéèrour droit de l'appareil) recouvert par des pièces de vaisselle.	Rangez les pièces de vaisselle de sorte que l'orifice d'aspiration soit libre.
Le code défaut E:12 apparait. Résistance chauffante entartrée ou salie.		Nettoyez l'appareil avec un produit d'entretien machine ou un produit détartrant. Faites fonctionner le lave-vaisselle relié à un adoucisseur et vérifiez le réglage (voir le chapitre « Adoucisseeur d'eau / Sel spécial »).
Le code défaut E:14 apparait.	Système Aquastop est activé.	Fermer le robinet d'eau.
Le code défaut E:15 apparait.		Appelez le service après-vente et indiquez-lui le code de défaut.
Le code défaut E:16 apparait. Arrivée d'eau continue.		Nettoyez les filtres. (voir Nettoyage et maintenance).
Le code défaut E:22 apparait.	Filtres [29] encrassés ou pouchés.	Posez le flexible en veillant à ce qu'il ne se plie pas, retirez le cas échéant les résidus.
	Raccord de siphon encore obturé. Vérifiez le raccord sur le siphon et ouvre-le le cas échéant.
	Couvercle de la pompe de vidange détaché.	Faites encourter correctement le couvercle. (Voir « Pompe de vidange »)
Le code défaut E:25 apparait. Pompe de vidange bloquée ou le couvercle de la pompe de vidange n'est pas encranta.		Nettoyez la pompe et faites encourter correctement le couvercle. (Voir « Pompe de vidange »)
Le code défaut E:27 apparait.	Tension du secteur insuffisante.	Ce n'est pas un défaut de l'appareil, faites vérifier la tension du secteur et l'installation électrique.
Un autre code de défaut apparait à l'indicateur numérique. (E:01 à E:30)	Une perturbation technique s'est probablement produite.	Éteignez les appareils par l'interrupteur MARCHÉ / ARRÊT [1]. Au bout d'un temps bred, faites redémarrer l'appareil. Si le problème devait se remanifester, fermez le robinet d'eau et débranchez la fiche mâle du secteur. Appèlez le service après-vente et indiquez-lui le code de défaut.
L'afficheur clignote. Porte pas complètement fermée. Fermez la porte. Veillez à ce qu'aucun objet(vaisselle, distributeur de perfume) ne dépasse du panier et empêche ainsi de fermer la porte.
Levoyant de manque de sel 4et / ou de manque de liquide de rinchage 5 est allumé.	Il manque du liquide de rinchage. Ajoutez du liquide de rinchage.
	Absence de sel. Ajoutez du sel spécifique.
	Le capteur ne detecte pas les pastilles de sel.	Utilisez un autre sel spécifique.
Levoyant de manque de sel 4et / ou de manque de liquide de rinchage 5 est étient.	Le voyant est étient. Activation / Désactivation (voir le chapitre «Adoucisseur d'eau / Sel spécifique » ou « Liquide de rinchage »).
	Il reste encore suffisamment de sel spécifique / liquide de rinchage.	Contrôlez l'indicateur de manque de produits,les niveaux de replissage.
A la fin du programme, présence d'eau dans l'appareil.	Le système filtrant ou la zone située enaval des filtres 29 est bouchée.	Nettoyez les filtres et la zone en aval (voir «Pompe de vidange »).
	Programme pas encore terminé. Attendez la fin du programme ou effectuez unReset (voir « Annuler programme »).
Vaiselle pas sèche. Pas de liquide de rinchage ou trop peu dans le réservoir.	Ajoutez du liquide de rinchage.
	Vous avez choisi un programme sans séchage.	Choisissez un programme incluant le séchage(voir « Tableau des programmes », « Déroulement du programme »).
	Accumulation d'eau dans les creux de la vaiselle et des couverts.	Veillez à ranger les pièces inclinées ; agencez les pièces de vaiselle concernées de préférence inclinées.
	Le détergent mixte utilisé offre une mauvaise performance de séchage	Utilisez un autre détergent mixte offrant uneiminuelle performance de séchage. L'utilisa-tion, en plus, d'un liquide de rinchage hausse la performance de séchage.
	Séchage intensif (pour accélérer le séchage) pas activé.	Activez le séchage intensif (voir « Utilisation de l'appareil »)
	La vaiselle a été retiree trop tôt ou la séquence de séchage n'était pas encore terminée.	Attendez la fin du programme ou ne retirez lavasseille que 30 minutes après la fin duprogramme.
	Le liquide de rinchage éco utilisé offre une mauvaise performance de séchage.	Utilisez un liquide de rinchage de marque. Les produits éco sont d'une efficacité nettement moins bonne.
Vaiselle en plastique pas sèche. Propriétés spéciales du plastique. Les matières plastiques offrent une moinsforte capacité d'accumulation thermique etsechént par conséquent moins bien.
Couverts pas secs. Couverts rangés de manière défavo-ramble dans le panier.	Séparez si possible les pièces de couvert, évi-tez les zones d'applique.
	Couverts mal triés dans le tiroir à couverts.	Triez correctement les couverts et séparez-lessi possible.
Côtés interieurs de l'appareil mouillés après le lavage.	Appareil pas défectueux En raison du principe de séchage dit «séchage par condensation», la présence delguttes d'eau dans le réservoir est un phéno-mène physique au demeurant souhaite. L'humi-dité présente dans l'air se condense contre lesparois interieures du lave-vaisselle, elle perlde dessus puis est vidangée.

Dérangement Cause Solution

Présence de résidus alimentaires sur la vaisse.	Vaisse lrangee trop serrée, panier à vaisse l trop rempli.	Rangez la vaisse de sorte qu'il y reste suffiamment d'espace libre et que les jets de liquide puissant atteindre la surface de la vais-selle. Évitez les zones d'applique.
	Rotation du bras d'aspersion génée. Rangez la vaisse de sorte qu'elle n'empêche pas les bras asperseurs de tourner.
	Buses des bras d'aspersion bouchées. Nettoyez les buses des bras asperseurs, (voir Nettoyage et maintenance).
	Filtres [29] encrassés. Nettoyez les filtres, (voir « Nettoyage et mainte-nance »).
	Filtres [29] mal insérés et / ou pas encrantés.	Mettez les filtres en place et faites-les encran-ter correctement.
	Programme de lavage pas assez intense.	Choisissez un programme de lavage plus puis-sant.
	Vaisse l trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avèrent en partie impossible à enle-ver.	Ne prélavez pas la vaisse. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50° ou Inten-sif.
	Les plats hauts et étroits ne seront pas suffisamment rincés dans les coins.	Ne rangez pas trop inclinés les réciipients hauts et étroits ; ne les rangez pas dans les coins.
	Le panier supérieur [22] ne se trouve pas réglié à la même hauteur à droit et à gauche.	Avec les leviers latéraux, réglez le panier supé-rieur à la même hauteur.
Résidus de détergent Le couvercle du compartment à détergent est bloqué par de la vais-selle, raison pour laquelle le couvercle ne s'était pas complètement.		Il faut veiller à ce que la vaisse ne puisse pas générer le couvercle du compartment à détergent.
		Ne place pas de vaisse ou de distributeur de parfum dans la cavité de réception de la pastille.
		Le couvercle du compartment à détergent est bloqué par la pastille.	Il faut introduire la pastille côté long à l'horizon-tale et non pas à la verticale.
		Utilisation de pastilles dans le pro-gramme rapide ou le programme court.	Temps de dissolution des pastilles trop long pour un programme rapide ou court.
		Dans le programme court choisi, le temps de dissolution requis par le détergent n'est pas atteint.	Utilisez du détergent en poudre ou un pro-gramme plus intense.
		L'effet nettoyant et le comportement en dissolution diminuent après une période de stockage prolongé, ou le détergent forme de gros grumeaux.	Changez de détergent.
Présence de taches d'eau sur des piées en plastique.	Il estPhysiquement impossible d'empe-cher des gouttes de se former sur une surface en plastique. Àprès le séchage, des taches d'eau sont visibles.	Utilisez un programme plus intense (change-ments d'eau plus fréquents).
		Pendant le rangement, attention à la position inclinée.
		Utilisez du produit de rinçage.
		Haussez le cas échéant le réglage de l'adou-cissage.
Dérangement Cause Solution
Dépôts essuyables ou solubles dans l'eau dans la cuve ou sur la porte.	Des constituants du détergent se déposent. Généralement, ces dépôts refusent de partir chimiquement (détergent pour l'appareil, etc.).	Changez de marque de détergent. Nettoyez mécaniquement l'appareil.
	La présence d'un « dépôt blanc » sur le fond de la cuve signale que le réglage de l'adoucisseur d'eau est limite.	Haussez le réglage de l'adoucisseur d'eau et changez le cas échéant de détergent.
	Le couvercle [28] du réservoir de sel n'est pas fermé.	Fermez correctement le couvercle du réservoir de sel.
	Verres uniquement : Un commencement de corrosion du verre ne se laisse qu'apparemment essuyer.	Voir « Verres et vaisselle endommagés » .
Présence de dépôts blancs diffi-ciles à nettoyer sur la vaiselle, sur la cuve ou la porte.	Des constituants du détergent se déposent. Généralement, ces dépôts refusent de partir chimiquement (produit nettoyant pour l'appareil, etc.).	Changez de marque de détergent. Nettoyez mécaniquement l'appareil.
	Plage de durété mal réglée ou durété de l'eau supérieure à 50° dH (8,9 mmol / l).	Rélez l'adoucisseur d'eau conformément à la notice d'utilisation ou rajoutez du sel.
	Détergent 3 en 1 (3in1) ou détergent bio / éco pas assez efficace.	Rélez l'adoucisseur d'eau conformément à la notice d'utilisation ou utilisez séparément un autre produit (détergent de marque, sel, liquide de rinçage).
	Détergent sous-dose. Haussez le dosage du détergent ou changez de détergent.
	Vous avez choisi un programme de lavage pas assez intensif.	Choisissez un programme de lavage plus puis-sant.
Dépôts de thé ou de rouge à lèvres sur la vaiselle.	Température de lavage trop basse. Choisissez un programme assorted'une temporäre nature de lavage accrue.
	Pas assez de détergent ou détergent inadéquat.	Versez un détergent adéquat et correctement dosé.
	Vaiselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avéré en partie impossible à enle-ver.	Ne prélavez pas la vaiselle. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50°
Dépôts colorés (bleus, jaunes, marron) difficibles ou impossibles à retirer, prênts dans l'appareil ou sur la vaiselle en acier inoxy-dable.	Formation d'une couche à partir de constituents de légumes (par ex. chou, céléri, pomme de terre), de pâtes, ou de l'eau du robinet (manganèse par ex.).	Détachage en partie possible par le détergent pour lave-vaisselle ou par nettoyage méca-nique. Au plan sanitaire, ces dépôts sont sans conséquence.
	Couche formée par des constituants métalliques sur la vaiselle en argent et en aluminium.	Détachage en partie possible par le détergent pour lave-vaisselle ou par nettoyage méca-nique.
Présence de dépôts colorés (jaunes, orange, marron) facies à enlever dans le compartment intéè-rieur (principaly sur le fond).	Couche « de façon » formée par des constituants de résidus alimentaires et de l'eau du robinet (calcaire).	Vérifiez le fonctionnement de l'adoucisseur d'eau (rajoutez du sel spécifique), et activez l'adouciavage si vous utilisez des détergents mixtes (pastilles), (voir le chapitre « Adoucis-seur d'eau / Sel spécifique »).
Décoloration des pièces en plas-tique dans le compartment intéè-rieur de l'appareil.	Les pièces en plastique situées dans le compartment interieur peuvent se décolorer au fil de l'utilisation du lave-vaisselle.	Les décolorations sont un phénomène normal qui ne gène pas le fonctionnement du lave-vaisselle.

Dérangement Cause Solution

Autres couleurs sur les pièces en plastique.	Température de lavage trop basse. Choisissez un programme assorted'une température de lavage accrue.
	Vaiselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avent en partie impossible à enlever.	Ne prélavez pas la vaiselle. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50°
Stries qui partent des verres, verres d'un aspect métallique et couverts.	Trop de liquide de rincege. Réduiseze le dosage du liquide de rincege.
	Pas de liquide de rincege versé ou réglage trop faible.	Faites le plein de liquide de rincege et vérifie le dosage (recommendation : niveau 4-5).
	Résidu de détergent dans la séquence Rincege du programme. Le couvercle du compartment à détergent est bloqué par de la vaiselle (le couvercle ne s'ouvre pas complètement).	Il faut veiller à ce que la vaiselle ne puisse pas généré le couvercle du compartment à détergent.
		Ne place pas de vaiselle ou de distributeur de perfume dans la cavité de réception de la pastille.
	Vaiselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avent en partie impossible à enlever.	Ne prélavez pas la vaiselle. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50°
Apparition - ou présence déjà - d'un voile irréversible sur le verre.	Verres non résistants au lave-vaisselle mais adaptations au lave-vaisselle (usure ou altration des verres à la longue).	Utilissez des verres allant au lave-vaisselle. Évitez une longue phase Vapeur (période d'immobilité après la fin d'une série de rincege). Recourez au rinceage à une température moins élevée. Réglez l'adoucisseur d'eau conformément à la durée de l'eau (le cas échéant un niveau plus bas). Utilisez un détergent formulé pour protégger le verre.
Taches de rouille sur les couverts.	Couverts pas assez résistants à la rouille. Il est souvent que les lames de couteau soient plus fortement affec-tés.	Utilissez des couverts résistants à la rouille.
	Les couverts rouillent aussi si des pièces en train de rouiller (poignées de casseroles, paniers à vaiselle endom-magés, etc.) sont lavées avec eux.	Dans l'appareil, ne lavez pas de pièces qui rouillent.
	Teneur en sel excessive de l'eau de lavage vu que le bouchon du réseau ou què du sel a été renversé au moment d'en rajouter	Tournez fermement le bouchon du réseau de sel pour l'obturator et retirez le sel renversé.
L'appareil ne démarre pas. Le disjoncteur / les fusibles domes-tiques ne marchent pas.	Vérifiez le fusible / disjoncteur.
	Cordon d'alimentation pas branché dans une prise de secteur.	Assurez-vous que le cordon d'alimentation est complètement enchêé au dos de l'appareil et dans la prise secteur. Vérifiez que la prise sec-teur fonctionne correctement.
	Vous n'avez pas correctement fermé la porte de l'appareil.	Fermez la porte.
Le programme démarre tout seul. Il faut attendre la fin du programme. Effectuez un Reset.
		(Voir Annuler programme).
Dérangement Cause Solution
La porté est difficile à ouvrir. La protection enfants est active. Désactivez la protection enfants. (Voir la notice d'utilisation derrière)
La porte refuse de se fermer. Le système de fermeture de portes est reçouné.	Fermez la porte un peu plus énergiquement.
	L'encastrement empêche de fermer la porte.	Vérifiez l'encastrement de l'appareil : la porte ou des pieces rapportées ne doivent rienisser heurter à la fermeture.
Impossible de fermer le couvercle du compartment à détergent.	Compartment à détergent ou guidage de couvercle bloqué par des résidues de détergent collés.	Enlevez les résidus de détergent.
Résidus de détergent dans le compartment à détergent ou dans la cavité interceptrice de la pastille.	Bras asperseursBloqués par de la vais-selle, raison pour laquelle le détergent ne se dissout pas.	Assurez-vous que les bras asperseurs tournent librement.
	Le compartment à détergent était humide au moment de le replir.	Ne versez le détergent que dans la chambre à détergent sec.
L'appareil s'immobilise dans le programme ou le programme s'interrrompt.	Porte pas complètement fermée. Fermez la porte.
	Ne place pas de vaisselle ou de distributeur de perfume dans la cavité de réception de la pastille.	Vérifiez si par ex. une prise de courant ou un support de flexible non démontré enforce la paroi arrière.
	Le panier supérieur appuie contre l'intérieur de la porte et empêche de la fermer de manière sûre.
	Arrivée d'électricité et / ou d'eau inter-rompue.	Rétablissez l'avillée de l'électricité et / ou de l'eau.
Bruit de claquement (vannes de replissage).	Dépend des réseaux installés respectifs, il ne s'agit pas d'un défaut de l'appareil. Sans répercussions sur le fonctionnement de l'appareil.	Sans remède.
Bruit de battement ou de clique-tis.	Le bras asperseur-heurte la vaisselle, cette dernière n'est pas correctement rangée.	Rangez la vaisselle de telle maniere que les bras asperseurs ne heures pas la vaisselle.
	Si les paniers sont peu garnis, les jets d'eau percutent directement les parois de la cuve.	Garnissez moins le lave-vaisselle ou répartis-sezUniformément la vaisselle dedans.
	Les pièces de vaisselle se déplacent pendant le lavage.	Rangez la vaisselle légère en veillant à sa stabilité verticale.
Dégagement inhabituel de mousse.	Présence de produit de lavage de la vaisselle à la main dans le réseau de liquide de rinceage.	Refaites sans décaié le plein du réservoir de liquide de rinceage.
	Du liquide de rinceage a été renversé. Essuyez le liquide de rinceage avec un essuable tout.

Service après-vente

Si vous ne parvenez pas à supprimer le défaut, veuillez s. v. p. vous adresser à votre service après-vente. Nous trouverons toujours une solution adaptée, aussi afin d'éviter des déplacements inutiles du technicien. Vous trouverez les données vous permettant de contacter le service après-vente le plus proche au dos de cette notice d'instructions, ou dans l'annuaire ci-joint du service après-vente. Lors de l'appel, veuillez indiquer le numéro de série (E-Nr. = 1) et le numéro de fabrication (FD = 2) que vous trouverez sur la plaque signalétique 35 contre la porte de l'appareil.

Faites confiance aux compétences du fabricant.

Adressez-vous à nous. Vous vous assurerez ainsi que les réparations soient réalisées par des techniciens de SAV formés à cet effet, qui disposent des pièces de rechange d'origine adaptées à vos appareils électroménagers.

Installation et branchement

Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données d'alimentation et d'évacuation ainsi que les puissances connectées doivent correspondre aux critères retenus dans les paragraphes suivants et dans les instructions de montage.

Lors du montage, respectez l'ordre des étapes de travail suivant :

1 Contrôle à la livraison 2 Mise en place 3 Branchement des eaux usées 4 Raccordement de l'eau potable 5 Branchement électrique

Étendue des fournitures

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

Lave-vaisseau - Notice d'instructions - Notice de montage Garantie* Quincaillerie de montage Tôle pare-vapeur Jupe caoutchouc Cordon d'alimentation * selon le modèle

Consignes de sécurité

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Au moment de l'installation ».

Installation et branchement

Livraison

Le bon fonctionnement de votre lave-vaisselle a été soigneusement contrôlé à l'usine. De petites taches d'eau sont restées dans l'appareil. Elles disparaissent cependant après le premier lavage.

Données techniques

Poids:

max. 45kg

Tension :

220-240 V, 50 Hz ou 60 Hz

Puissance raccordée :

2000-2400W

Fusible / Disjoncteur :

10/16A (UK 13A)

Puissance absorbée:

État éteint (Po)* 0,10 W

État non éteint (veille) (PI)* 0,10 W

*selon les règlements UE n° 1016/2010 et 1059/2010

Les fonctions additionnelles et les réglages peuvent influer sur la puissance absorbée.

Pression de l'eau :

au moins 0,05 MPa (0,5 bar), au maximum 1 MPa (10 bar). En présence d'une pression d'eau accrue : intercalez un détendeur.

Débit d'arrivée d'eau :

Au minimum 10 litres/minute

Température de l'eau :

Eau froide; température max. 60°C avec eau chaude.

Contenance :

9-10 couverts standards (selon le modèle).

Mise en place

Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l'horizontalité de l'appareil à l'aide des pieds réglables.

Lors de cette opération, veillez à ce que l'appareil soit bien stable.

• Les appareils de base encastrables ou intégrés, montés par la suite comme appareils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, elle-même visée aux armoires contiguës.

L'appareil peut être monté directement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique.

Branchement des eaux usées

1. Les étapes de travail nécessaires sont décrites dans les instructions de montage ; le cas échéant, montez le siphon avec une tubulure d'écoulement. 2. Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pièces jointes.

Veillez bien à ne pas plier, écraser ou entortiller le flexible d'écoulement, et à ce qu'aucun bouchon n'empêche l'écoulement de l'eau de vaisselle.

Raccordement de l'eau potable

1 À l'aide des pièces ci-jointes, branchez le raccord d'eau potable au robinet d'eau conformément à la notice de montage. Veillez bien à ce que le raccord d'eau potable ne soit pas coudé, comprimé ou enroulé sur lui-même. 2 Lorsque vous remplacez l'appareil, utilisez toujours un flexible d'arrivée d'eau neuf.

Pression de l'eau :

Au moins 0,05 MPa (0,5 bar), au maximum 1 MPa (10 bar). En présence d'une pression d'eau accrue : intercalez un détendeur.

Débit d'arrivée d'eau :

Au minimum 10 litres/minute

Température de l'eau :

En préférence de l'eau froide; température max. 60°C avec l'eau chaude.

Raccordement à l'eau chaude *

• Selon le modèle

Ce lave-vaisselle se raccorde à une conduite d'eau froide ou d'eau chaude (jusqu'à 60°C max.).

Le raccordement à l'eau chaude est recommandé lorsque cette eau a été obtenue par chauffage à faible coût énergétique et arrive par un réseau approprié, par ex. par la conduite de circulation d'une installation solaire.

Ceci économise de l'énergie et du temps.

Le réglage Eau chaude R: O I vous permet d'adapter l'appareil de façon optimale au fonctionnement à l'eau chaude.

Une température de l'eau entrante comprise entre 40°C minimum et 60°C maximum est recommandée.

Le raccordement à l'eau chaude est déconseillé si l'eau provient d'un chauffe-eau électrique accumulateur.

Réglage sur l'eau chaude :

1 Ouvrez la porte.

2 Amenez l'interrupteur MARCHE / ARRET en position allumée. 3 Maintenez la touche de programmation A appuyée et appuyez sur la touche START 8 jusqu'à ce que les chiffres H.. s'affichent. 4 Relâchez ces deux touches.

Le voyant lumineux de la touche A clignote et l'indicateur chiffre 9 s'affiche la valeur réglée à la fabrication H: Q4.

Appuyez sur la touche de programmation A jusqu'à ce que la valeur R:00 régée en usine s'affiche 9.

Pour modifier ce réglage :

1 Le fait d'appuyer sur la touche C vous permet de désactiver R: O O ou d'activer R: O / le réglage Eau chaude. 2 Appuyez sur la touche START 8.

La valeur régée est mémorisée.

Fermez la porte.

Branchement électrique

Ne raccordez l'appareil qu'à une tension alternative comprise entre 220 et 240V, à une fréquence de 50 ou 60Hz via une prise femelle installée réglementairement et équipée d'un fil de terre. Ampérage nécessaire du fusible / disjoncteur, voir la plaque signalétique [35]. La prise doit être proche de l'appareil et librement accessible après l'encastrement. Si après l'encastrement la fiche mâle n'est plus librement accessible, il faudra, pour respecter les prescriptions de sécurité applicables, prévoir côté secteur un dispositif de coupure tous pôles avec une ouverture d'au minimum 3 mm entre les contacts. - Les modifications du branchement sont exclusivement réservées à des spécialistes. S'il faut doter le cordon de raccordement au secteur d'un prolongateur, procurez-vous le exclusivement auprès du service après-vente. En cas d'emploi d'un disjoncteur différentiel, n'en utilisez qu'un arborant le symbole Lui seul garantit que les prescriptions actuellement en vigueur sont remplies. L'appareil est équipé d'un système de sécurité face au risque de dégâts des eaux. Souvenez-vous que ce système ne fonctionne que s'il a été raccordé à l'alimentation électrique.

Démontage

Ici aussi, respectez la chronologie des étapes de travail.

1 Débranche l'appareil du secteur électrique. 2 Fermez le robinet d'arrivée d'eau. 3 Défaitez le raccord d'eau usée et le raccord d'eau potable. 4 Dévissez les vis de fixation contre les pièces du meuble. 5 Si nécessaire, démontez la plinthe. 6 Extrayez l'appareil en faisant suivre prudemment le tuyau flexible.

Transport

Videz le lave-vaisselle et attachez les pièces mobiles.

Pour vidanger l'appareil, procédez comme suit: 1 Ouvrez le robinet d'eau.

2 Ouvrez la porte.

3 Amenez l'interrupteur MARCHE / ARRET en position allumée.

4 Sélectionnez le programme offrant la température la plus élevée. À l'indicateur numérique 9 s'affiche la durée prévisible du programme.

5 Appuyez sur la touche START 8.

6 Fermez la porte. Le déroulement du programme commence.

Ouvrez la porte env. 4 minutes plus tard.

8 Appuyez sur la touche 8 jusqu'au que l'indicateur chiffre saute sur.

9 Fermez la porte.

10 Ouvrez la porte env. 1 minute plus tard. La mention 0:00 apparait à l'indicateur numérique.

11 Ramenez l'interrupteur MARCHE / ARRET en position éteinte.

12 Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau et laissez l'eau couler.

Ne transportez l'appareil que verticalement.

(Afin qu'il ne pénétre pas d'eau résiduelle dans la commande de l'appareil ; elle provoquerait un déroulement erroné du programme.)

Protection antigel

Si l'appareil se trouve dans un local menacé par le gel (résidence secondaire p. ex.), il faudra le vidanger entièrement (voir la rubrique Transport).
