5 Connect 86 - Moniteur Avtek - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Moniteur Avtek 5 Connect 86, écran 86 pouces, résolution 4K UHD, technologie tactile, connectivité HDMI, USB-C, et VGA.
Utilisation	Idéal pour les salles de réunion, les présentations interactives et l'enseignement collaboratif.
Maintenance et Réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de panne, contacter le service après-vente Avtek.
Sécurité	Respecter les consignes de sécurité électrique, éviter l'exposition à l'humidité et ne pas bloquer les aérations.
Informations Générales	Garantie de 2 ans, support technique disponible, poids de 80 kg, dimensions 1920 x 1100 x 100 mm.

FOIRE AUX QUESTIONS - 5 Connect 86 Avtek

Comment allumer le moniteur Avtek 5 Connect 86 ?

Appuyez sur le bouton d'alimentation situé à l'arrière du moniteur ou sur le panneau de contrôle à l'avant.

Comment connecter mon ordinateur au moniteur ?

Utilisez un câble HDMI ou DisplayPort pour connecter votre ordinateur au port correspondant à l'arrière du moniteur.

Le moniteur ne détecte pas mon ordinateur, que faire ?

Assurez-vous que le câble est correctement connecté et que le moniteur est sur la bonne source d'entrée. Vous pouvez changer la source d'entrée via le menu OSD.

Comment ajuster la luminosité et le contraste ?

Accédez au menu OSD en appuyant sur le bouton Menu, puis naviguez jusqu'aux paramètres de luminosité et de contraste pour les ajuster.

Que faire si l'écran est flou ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native du moniteur, qui est de 3840 x 2160 pixels.

Comment activer le mode d'économie d'énergie ?

Le mode d'économie d'énergie peut être activé dans le menu OSD sous les paramètres d'affichage.

Le son ne fonctionne pas, que faire ?

Vérifiez que le câble audio est bien connecté si vous utilisez des haut-parleurs externes et assurez-vous que le volume est augmenté sur le moniteur et l'ordinateur.

Comment remettre le moniteur à ses paramètres d'usine ?

Accédez au menu OSD, allez dans les paramètres, puis sélectionnez 'Réinitialiser aux paramètres d'usine'.

Le moniteur surchauffe-t-il ?

Assurez-vous que le moniteur est dans un endroit bien ventilé et qu'il n'est pas bloqué par des objets. Si la surchauffe persiste, contactez le support technique.

Où trouver le guide de l'utilisateur ?

Le guide de l'utilisateur est disponible sur le site web officiel d'Avtek dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI 5 Connect 86 Avtek

INTERACTIVE SCREEN

Avtek Touchscreen 5 Connect 86''

Avtek

Present | Teach | Inspire

TouchScreen 5 Connect is a series of advanced Avtek interactive screens designed for advanced users that actively use modern technology. Connect has a built-in app for wirelessly sharing image from computers and mobile devices and an ability to write in two different colors at once for more clarity during meetings. It's equipped with high quality 2x 16W speakers, WiFi and Bluetooth connectivity and offers a wide variety of ports - including HDMI out for projecting the image to a wider audience or recording a lecture on an external recorder.

SCREEN DETAILS

model(diagonal) 86"

resolution 4K/UHD (3840×2160) @60 Hz

display area 1895,04 mm x 1065,96 mm

pixel size (pitch) 0,4935 mm × 0,4935 mm

backlight Direct LED

response time 8 ms

refresh frequency 60 HZ for 4K / UHD (3840 x 2160)

display colors 1,07 bn (10bit)

brightness 350 cd/m

viewing angle 178^

contrast (typical) 4000:1

panel life time 50 000 hours

protection glass Toughened Glass with Level 7 of Mohs Standard

TOUCH SPECS

technology Infrared (IR)

touch tool Finger, Finger cover by glove,Opaque objects

min object size 2 mm

supported points 20

touch resolution 32767 × 32767 points

response time < 7 ms

precision 1 mm

supported platforms

Windows:10,8.1,8,7,VistaXP

Linux / Mac / Android / Chrome

INPUTS/OUTPUTS

HDMI in 2x HDMI 2.0 (4K @ 60Hz)

HDMI out 1

VGA in 1

Audio ports 1 x input / 1 x output

USB ports 4 × USB 2.0 / 2 × USB 3.0

Including USB ports on the front

2 (shared between OPS, Android and external computer connected by USB Touch)

USB touch 1

COAX out 1

AV in 1

RS2321

LAN (RJ45) 1 shared port (for OPS and Android)

Avtek OPS slot Yes (Supports 4K@60Hz)

built-in speakers 2 × 16 W

ANDROID MODULE SPECS

OS version 7.0

OS resolution Full HD

CPU ARM Cortex A73 Dual Core CPU

GPU Mali-450

RAM2GB

ROM 16 GB

SOFTWARE DETAILS

language english/german/polish

annotation software Yes, Note 2.0

annotations on all sources Yes, two modes

boot logo upload Yes

source name change Yes

built-in response system Yes

possiblity to show send and show comments on the screen Yes

windows software compatible with built-in annotation tool Yes, Note

PHYSICAL SPEC

buttons on front 1 front button / main power switch

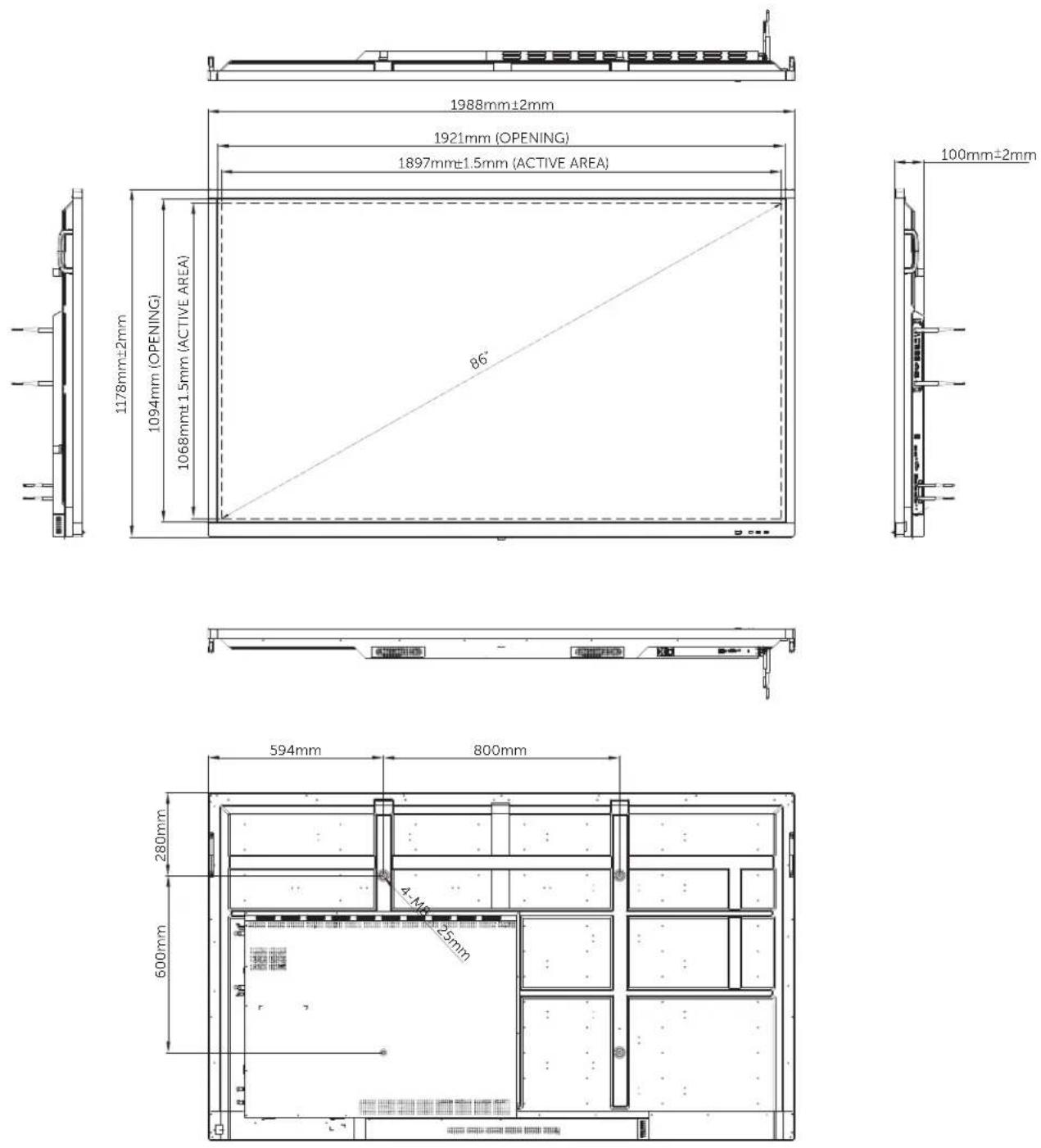

dimensions 1988× 1178× 100mm

packaging dimensions 2211 x 1370 x 280 mm

weight 75,5 kg

gross weight 105 kg

VESA standard 800 × 600

wall-mount included Yes

power requirements 100 - 240 V AC / 50 or 60 Hz

power consumption 0.5 W (standby) / 500 W (nominal power)

ENVIRONMENTAL CONDITIONS

operation temperature 0^ to 40^

operation humidity 10% to 90%

storage temperature -20°C to 60°C

storage humidity 10% to 90%

altitude max. 5000 m.a.s.l.

OTHER

diagnostic tools for quick support Yes

warranty 3 yrs (2 yrs LCD panel)

acceessories included

Power cord (3 m), HDMI cable (1,5m), VGA cable (3 m), USB cable (5 m), audio cable mj 3,5mm (5 m), plastic pen (3 pcs.), remote controller, quick guide, CD or flashdrive with drivers and software WiFi/Bluetooth module
