Primus 3000A - Recepteur INFINITY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Récepteur INFINITY Primus 3000A, compatible avec plusieurs formats de signal, fréquence de fonctionnement 950-2150 MHz, sensibilité de réception élevée.
Utilisation	Conçu pour recevoir des signaux de télévision numérique, installation facile avec une interface utilisateur intuitive, idéal pour les installations domestiques et professionnelles.
Maintenance et réparation	Vérification régulière des connexions, mise à jour du firmware recommandée, nettoyage des ports et des connecteurs pour éviter la corrosion.
Sécurité	Utiliser uniquement avec des accessoires certifiés, éviter l'exposition à l'humidité, respecter les instructions de sécurité lors de l'installation.
Informations générales	Garantie de 2 ans, support technique disponible, compatibilité avec divers types de téléviseurs et de systèmes audio.

FOIRE AUX QUESTIONS - Primus 3000A INFINITY

Comment réinitialiser le récepteur INFINITY Primus 3000A ?

Pour réinitialiser le récepteur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes.

Pourquoi le récepteur ne capte-t-il pas de signal ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que le récepteur est situé dans une zone où le signal est suffisant.

Comment mettre à jour le logiciel du récepteur INFINITY Primus 3000A ?

Connectez le récepteur à Internet via un câble Ethernet, puis accédez au menu 'Paramètres' et sélectionnez 'Mise à jour logicielle'. Suivez les instructions à l'écran.

Que faire si le récepteur se bloque fréquemment ?

Essayez de réinitialiser le récepteur. Si le problème persiste, vérifiez si le récepteur est à jour et envisagez de le débrancher pendant 10 minutes avant de le rebrancher.

Comment changer la langue d'affichage sur le récepteur ?

Accédez au menu 'Paramètres', sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le récepteur est bien branché à une prise électrique fonctionnelle. Testez avec un autre câble d'alimentation si possible.

Comment ajouter des chaînes manuellement sur le récepteur INFINITY Primus 3000A ?

Accédez au menu 'Chaînes', sélectionnez 'Ajouter une chaîne', puis entrez les informations nécessaires, telles que la fréquence et le symbole.

Pourquoi l'image est-elle déformée ou pixelisée ?

Cela peut être dû à un signal faible ou à une mauvaise connexion. Vérifiez les câbles et l'antenne, ou essayez de réajuster l'antenne.

Comment contacter le support technique pour le récepteur INFINITY Primus 3000A ?

Vous pouvez contacter le support technique via notre site web ou appeler le numéro de service client indiqué dans le manuel d'utilisation.

MODE D'EMPLOI Primus 3000A INFINITY

Votre produit Infinity a été conçu pour vous offrir les performances et la facilité d'utilisation que vous attendez de notre part.

• Veuillez prendre le temps de lire complètement votre mode d'emploi avant d'utiliser ou d'installer votre amplificateur.
• Conservez le mode d'emploi de votre amplificateur dans votre boîte à gants avec le mode d'emploi de votre voiture.
• Rangez la facture de votre amplificateur avec vos autres documents importants afin d'obtenir rapidement un service sous garantie si nécessaire.

PRÉSENTATION DU MANUEL

Ce manuel décrit les directives d'installation générales et les instructions d'utilisation. Cependant, veuillez noter qu'une installation convenable de composants audio et vidéo mobiles requiert une expérience qualifiée et des procédures mécaniques et électriques. Si vous ne disposez pas des connaissances et des outils permettant d'exécuter correctement cette installation, nous vous recommandons fortement de consulter un distributeur agréé Infinity pour connaître vos options d'installation. Conservez toutes les instructions et les factures à titre de référence. Considerez ce manuel comme une caractéristique indispensable de votre amplificateur.

CHAPITRE 1 : INDEX ILLUSTRÉ DES CONNEXIONS D'ENTRÉE

FR

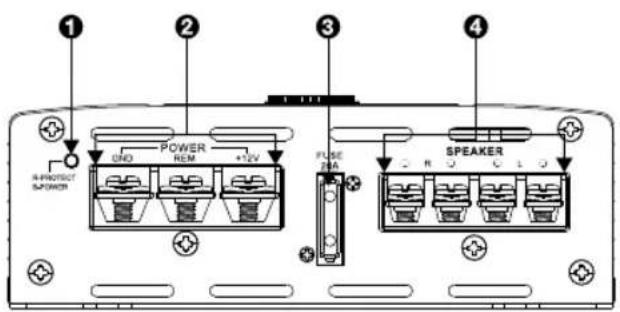

Panneau gauche de l'amplificateur Primus

1 2 3 4 A-PROTECT SPORER GND POWER REM +2V FUSE 2mA SPEAKER

Primus 6002a

Panneau gauche de l'amplificateur Primus

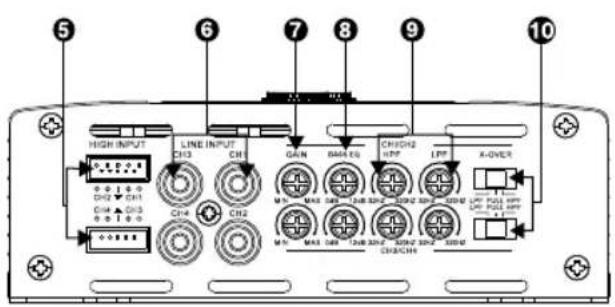

Primus 6004a et 9004a

HIGH INPUT LINE INPUT CAN MAX 60 CHSCH2 HPF LFP A-OVER MIN MAX 400 MIN MAX 300 MIN MAX 200 MIN MAX 100 MIN MAX 500 MIN MAX 300 MIN MAX 200 MIN MAX 100 MIN MAX 500 MIN MAX 300 MIN MAX 200 MIN MAX 100 MIN MAX 500 MIN MAX 300 MIN MAX 200 MIN MAX 100 MIN MAX 500 MIN MAX 300 MIN MAX 20 MIN MAX 100 MIN MAX 500 MIN MAX 300 MIN MAX 200 MIN MAX 100 MIN MAX 500 MIN MAX 300 MIN MAX 200 MIN MAX 100 MIN MAX 500 MIN MAX 300 MIN MAX 200 MIN MAX 100 MIN MAX 500

Primus 6004a et 9004a

① ② ③ ④ 1-PROTECT 5-Power GND POWER REM +12V FUSES 15A 3-PLAER

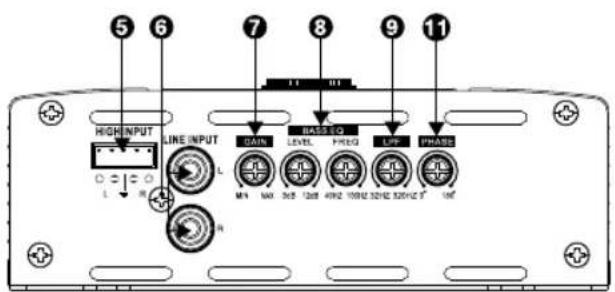

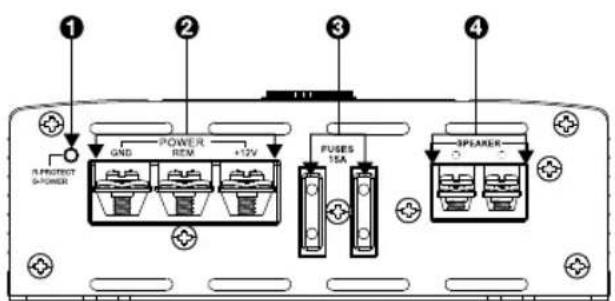

Primus 3000a

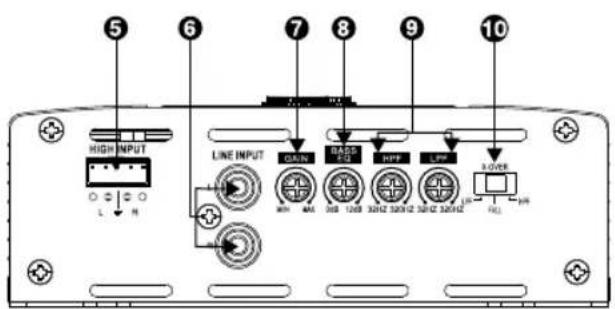

5 6 HIGH INPUT LINE INPUT GAIN BASE FQ LEVEL PRIQ LHP PHASE L H N MAX MAX 1200 MHz 100Hz 32Hz 50Hz T UO

Primus 3000a

1. Témoin d'alimentation / protection
2. Connecteurs d'entrée d'alimentation
3. Fusible(s)
4. Connecteurs de sortie des haut-parieurs
5. Entrée(s) niveau haut

6. Entrées niveau ligne (RCA)

7. Gain (sensibilité d'entrée)

8. Commande(s) d'égaliseur des graves
9. Commande(s) de fréquence de croisement
10. Sélecteur(s) de filtre répartiteur
11. Sélecteur de phase de subwoofer

CHAPITRE 2 : INSTALLATION ET CÂBLAGE

Contenu de la boîte

1 amplificateur

4 vis de fixation

Fusible de rechange (1 pour 6002a, 2 pour 3000a, 6004a et 9004a)

Adaptateur d'entrée niveau haut (1 pour 6002a et 3000a, 2 pour 6004a et 9004a) Fixations

Guide de démarrage rapide

Précautions :

IMPORTANT : débranchez la borne négative de la batterie (-) du véhicule avant de commencer l'installation.

• Portez toujours des lunettes de protection pour utiliser des outils.
• Choisissez un emplacement de montage sûr, sans humidité. Vérifiez les espaces des deux côtés de la surface de montage prévue. Veillez à ce que des vis ou des fils ne percent pas de canalisations de freins, de carburant ou des faisceaux de câblage, et que le cheminement des fils ne nuira pas à la sécurité de fonctionnement du véhicule. Soyez prudent lors des perçages ou des découpes dans la zone de montage.
• Lors de la réalisation des connexions électriques, veillez à ce qu'elles soient sûres et correctement isolées.
• Si vous devez remplacer des fusibles de l'amplificateur, utilisez le même type et calibre de fusible que l'original.
• Pour limiter la température de l'amplificateur, choisissez un emplacement disposant d'une circulation d'air suffisante, tel que sous un siège ou dans le coffre.
• Ne montez pas l'amplificateur avec son radiateur dessous, car ceci nuit à son refroidissement.
• Montez l'amplificateur de sorte qu'il ne soit pas endommagé par les pieds des passagers arrière ou le déplacement du chargement dans le coffre, et qu'il reste au sec.

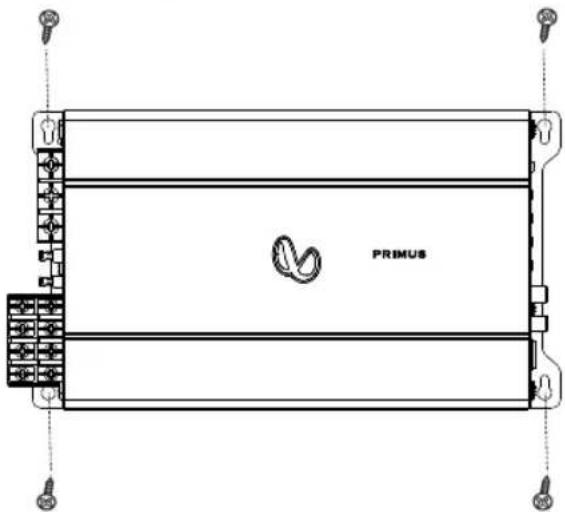

• En utilisant l'amplificateur comme gabarit, marquez l'emplacement des trous sur la surface de montage.
• Percez des trous pilotes dans la surface de montage.
• Fixez l'amplificateur sur sa surface de montage avec les vis de montage fournies.

REMARQUE : vous pouvez trouver plus pratique de faire toutes les connexions à l'amplificateur avant de le monter définitivement.

• Témoin d'alimentation / protection :

Le témoin s'allume bleu lorsque l'amplificateur est alimenté et diffuse du son. Le témoin devient rouge si l'amplificateur entre en mode de protection en cas de conditions telles qu'une sur/sous-tension, un court-circuit, une défaillance de circuit de sortie d'amplificateur ou une chaleur excessive.

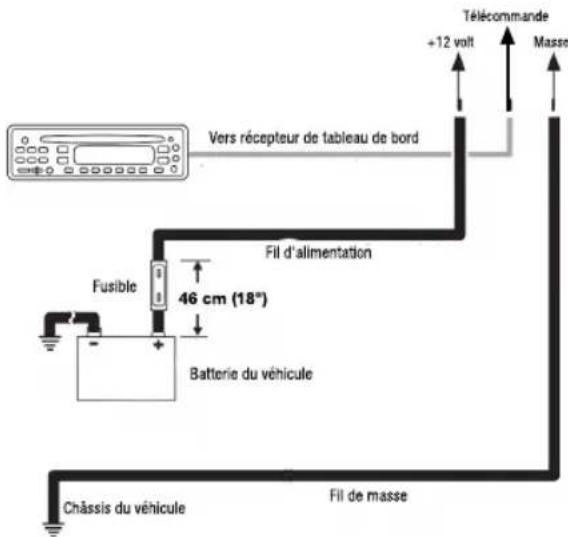

- Connecteurs d'entrée d'alimentation :

- Alimentation : faites passer le fil d'alimentation depuis l'entrée +12 V à la borne positive de la batterie du véhicule. Insérez le fil dénudé dans la borne de l'amplificateur, serrez ensuite la vis de blocage avec un tournevis Phillips.

- Instalez un porte-fusible approprié et un fusible (20 A minimum pour le Primus 6002a, 30 A minimum pour les Primus 6004a et 3000a, et 40 A minimum pour le 9004a) à moins de 457 mm (18") de la batterie. Vérifiez que le fil n'est pas endommagé ou pincé pendant l'installation. Instalez des passe-fils de protection si vous faites passer des fils par le tablier ou une autre tôle. Utilisez des fils de plus grosse section pour des longueurs supérieures. o Primus 6002a section de fil minimale : ≥ 5,26 mm² (10 AWG) o Primus 6004a, 9004a, 3000a section de fil minimale : ≥ 8,37 mm² (8 AWG)

Vers récepteur de tableau de bord Fusible 46 cm (18") Batterie du véhicule Châssis du véhicule Fill d'alimentation Télécommande +12 volt Masse Fill de masse

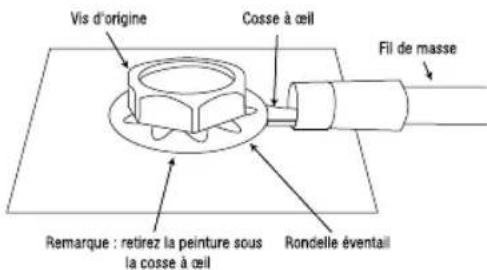

• Masse : faites passer un fil (de la même section que le fil d'alimentation) de l'entrée GND à une vis d'origine du châssis du véhicule (voir l'illustration ci-dessous). REMARQUE : retirez la peinture du châssis pour un meilleur contact. Utilisez une rondelle en étoile sous la cosse à œil pour une connexion sûre.

Vis d'origine Cosse à cell Fil de masse Remarque : retirez la peinture sous la cosse à cell Rondelle éventail

• Télécommande Connectez un fil de 0,5 mm ^2 (20 AWG) entre la borne de sortie de télécommande Remote Out de l'appareil source et l'entrée REM. Ce fil allume l'amplificateur en utilisant des signaux d'entrée à niveau bas. Si votre stéréo n'a pas de fil Remote Out, connectez l'entrée REM de l'amplificateur à l'alimentation de l'accessoire commuté.

- Fusibles :

• Remplacez-les uniquement par des fusibles du même ampérage :
  o Primus 6002a: 20 A
  o Primus 6004a et 3000a : 15 A x 2
  o Primus 9004a: 20 A x 2

- Connecteurs de sortie des haut-parleurs :

Connectez les haut-parleurs à ces bornes en respectant la polarité correcte : connectez chaque fil positif (+) de haut-parleur à la borne positive (+) appropriée et le fil négatif (-) à la borne négative (-) appropriée.

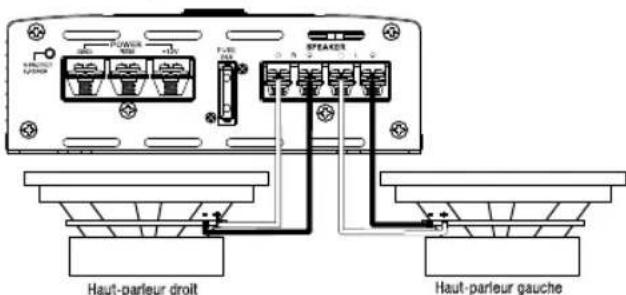

Primus 6002a

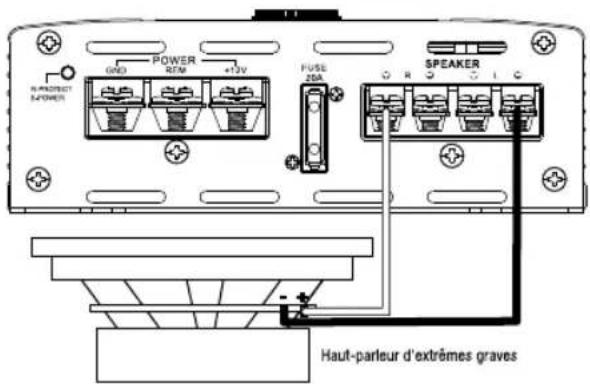

- Le Primus 6002a comporte des bornes L+, L-, R+ et R-. - Fonctionnement avec 2 canaux : connectez le haut-parleur gauche aux bornes L+ et L-, et le haut-parleur droit aux bornes R+ et R-.

o Fonctionnement avec pont :connectez le fil positif du haut-parleur unique ou du subwoofer à la borne R+ et le fil négatif du haut-parleur ou du subwoofer à la borne L-.

R-PRODUCIT 4*POWER POWER RTM +12V FUSE 20A SPEAKER Haut-parleur d'extrêmes graves

Primus 6004a et 9004a

• Les Primus 6004a et 9004a comportent des bornes Canal 1 +/-, Canal 2 +/-, Canal 3 +/-, et Canal 4 +/-.

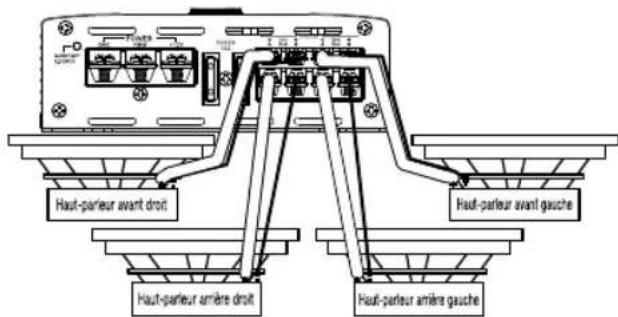

• Fonctionnement avec 4 canaux :connectez le haut-parleur avant gauche aux bornes Canal 1 + et -, et le haut-parleur avant droit aux bornes Canal 2 + et -. Connectez le haut-parleur arrière gauche aux bornes Canal 3 + et - et le haut-parleur arrière droit aux bornes Canal 4 + et -.

Haut-parleur avant droit Haut-parleur amière droit Haut-parleur avant gauche Haut-parleur amière gauche

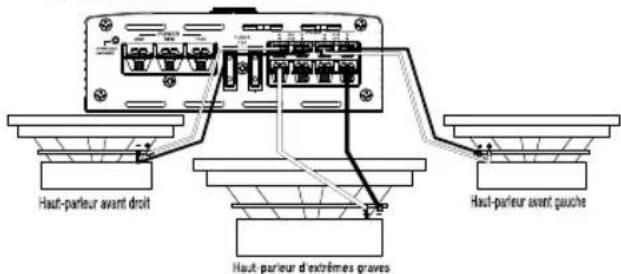

- Fonctionnement avec 3 canaux : connectez les haut-parleurs stéréo aux bornes Canal 1 et Canal 2, comme décrit ci-dessus. Connectez le fil + du haut-parleur unique à la borne Canal 3 + et le fil - à la borne Canal 4 -.

Haut-parleur avant droit Haut-parleur avant gauche Haut-parleur d'extrêmes graves

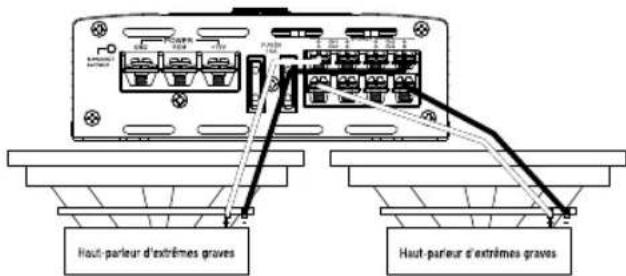

- Fonctionnement avec 2 canaux (ponté) : Connectez le fil + d'un haut-parleur à la borne Canal 1+ et le fil - à la borne Canal 2 -. Connectez le fil + de l'autre haut-parleur à la borne Canal 3 + et le fil - à la borne Canal 4 -.

Haut-parleur d'extrimes graves Haut-parleur d'extrimes graves

Primus 3000a

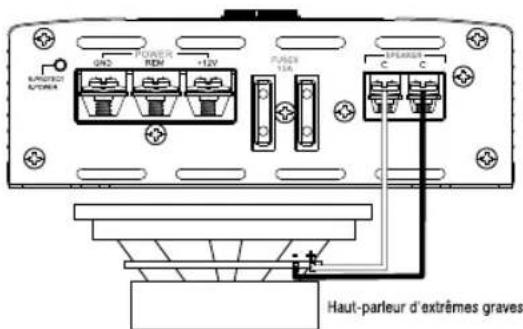

- Le Primus 3000a comporte des bornes positives (+) et négatives (-). o Pour alimenter un seul subwoofer, connectez son fil positif (+) à la borne positive (+) et son fil négatif (-) à la borne négative (-).

GND POWER REM +12V PUNDS 1.0A C C Haut-parleur d'extrêmes graves

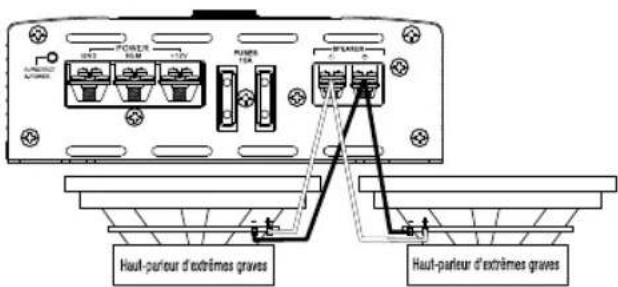

Pour alimenter deux subwoofer en parallèle, connectez les fils positifs (+) et négatifs (-) de l'un d'entre eux aux bornes positives et négatives de l'autre subwoofer, connectez ensuite le fil positif (+) de ce subwoofer à la borne positive (+) et le fil négatif (-) du subwoofer à la borne négative (-).

PUMBER POWER 12V PUMBER FTR PUMBER Haut-parieur d'extrêmes graves Haut-parieur d'extrêmes graves

REMARQUE : L'impédance minimale des haut-parleurs pour un fonctionnement en large bande stéréo avec subwoofer est de 2 ohms. L'impédance minimale de haut-parleur pour un fonctionnement ponté est de 4 ohms.

- Entrées et sorties niveau ligne (RCA) :

Si votre appareil source comporte des sorties de préamplificateur, connectez-les aux entrées L et R (6002a et 3000a), ou CH1, CH2, CH3 et CH4 (6004a et 9004a) avec des câbles de raccordement RCA.

- Entrée audio de niveau haut :

Si l'appareil principal de votre système audio automobile n'a pas de sorties de niveau ligne : Connectez les fis blancs, blancs/noirs, gris et gris/noirs du ou des faisceaux d'entrée de niveau élevé inclus aux fis de sortie de haut-parleur avant et/ou arrière de l'appareil principal de votre système audio automobile (cosses pour fil dénudé non incluses) et le fil nor à la masse du châssis du véhicule. Puis branchez le faisceau de niveau haut à l'entrée de niveau élevé de l'ampificateur Primus.

High INPUT L R Vers les câbles de haut-parleurs et la masse du châssis du véhicule

Important : les amplificateurs de certains systèmes audio d'origine incluent des fittres électroniques qui limitent la quantité de graves envoyée aux plus petits haut-parleurs du système. Ce filtrage dégradera les performances de l'amplificateur Primus. Pour obtenir le plus de basses fréquences possibles de votre amplificateur Primus, séparez le faisceau de niveau haut dans les sorties des haut-parleurs du système d'origine qui sont connectées aux plus grands haut-parleurs du système (ceux destinés à produire le plus de basses fréquences).

- Sensibilité d'entrée (GAIN) :

Commandes de niveau d'entrée. Utilisez-les pour adapter la sensibilité des entrées de l'amplificateur au niveau de sortie de votre appareil source. Voir Réglages des niveaux d'entrée du chapitre 3 pour la procédure de réglage recommandée.

- Sélecteurs de filtre répartiteur (X-OVER) :

Is vous permettent de choisir les filtres répartiteurs de votre système (le filtre du Primus 3000a est uniquement passe-bas).

• LPF : low pass (passe-bas). Choisissez ce réglage si vous connectez un ou plusieurs caissons de graves ou si voulez avez besoin d'un litre passe-bas pour séparer des haut-parleurs médiums-graves.
  FULL : full range (large bande). Choisissez ce réglage si vous connectez des haut-parleurs large bande et n'utilisez pas de subwoofer dans votre système.
• HPF : high pass (passe-haut). Choissez ce réglage pour empêcher les basses fréquences d'atteindre les haut-parleurs médiurns ou large bande lorsque vous utilisez un caisson de graves dans votre système. (Voir Réglage du titre au chapitre 3.)

- Commandes de fréquence de filtre répartiteur (FREQ) :

Tournez les réglages vers la gauche pour abaisser le point de croisement et vers la droite pour l'élever. Les réglages de point de croisement varient selon la préférence de l'auditeur.

CHAPITRE 3 : OPÉRATIONS

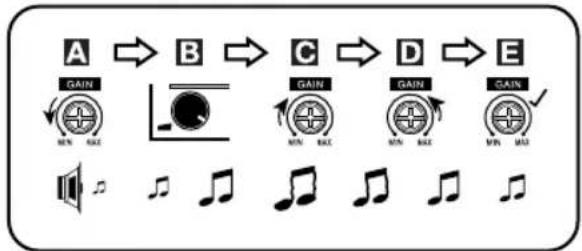

Réglage des niveaux d'entrée :

Pour adapter la sensibilité d'entrée de votre amplificateur (le gain) au niveau de sortie de votre appareil source, nous recommandons la procédure suivante :

A. A.Tournez les deux commandes de niveau d'entrée dans le sens trigonométrique jusqu'à MIN (minimum).
B. Lisez une piste de musique dynamique sur votre appareil source. Tournez la commande de volume de l'appareil source sur la position 3/4.
C. Tournez le réglage de commande de niveau d'entrée avant dans le sens horaire vers MAX jusqu'à ce que vous entendiez de la distorsion dans la musique (qui n'est plus aussi nette).
D. Tournez lentement le réglage de commande d'entrée de niveau avant dans le sens trigonométrique jusqu'à ce que la musique soit à nouveau nette.
E. Votre niveau d'entrée avant est à présent correctement réglé. Répétez ce processus avec les canaux arrière.

Réglage du filtre

Le réglage correct des sélecteurs de filtre répartiteur optimise la distribution des fréquences pour un fonctionnement optimal des haut-parieurs et le meilleur son.

Étape 1 : utilisez les curseurs pour sélectionner le passe-bas (LPF), FULL, ou le passe-haut (HPF).

• LPF : low pass (passe-bas). Choisissez ce réglage si vous connectez un ou plusieurs caissons de graves ou si voulez avez besoin d'un filtre passe-bas pour séparer des haut-parleurs médiums-graves.
• FULL : full range (large bande). Choisissez ce réglage si vous connectez des haut-parleurs large bande et n'utilisez pas de caisson de graves dans votre système.
• HPF : high pass (passe-haut). Choisissez ce réglage pour empêcher les basses fréquences d'atteindre les fréquences moyennes ou des haut-parleurs large bande lorsque vous utilisez un caisson de graves dans votre système.

Étape 2 : utilisez la commandes de fréquence de filtre répartiteur pour régler le point de croisement des haut-parleurs coaxiaux et des caissons de graves en fonction des préférences de l'auditeur. Tournez les molettes vers la gauche pour abaisser le point de croisement et vers la droite pour l'élever. Les réglages de croisement exacts des haut-parleurs coaxiaux et des caissons de graves dépendent au final de vos préférences d'écoute. REMARQUE : le point de croisement ne s'applique pas en mode FULL.

Sélection de la phase du caisson de graves

Avec le Primus 3000a, vous pouvez choisir une sortie de phase de subwoofer de 0° ou 180°. Pour vérifier la phase de votre subwoofer, écoutez de la musique avec beaucoup de graves et écoutez pendant qu'une autre personne tourne lentement le réglage dans les deux sens entre 0 et 180 degrés. Le réglage correct est celui qui vous donne le plus de basses fréquences. Si vous ne détectez aucune différence réelle, laissez le réglage sur 0.

CHAPITRE 5 : CARACTÉRISTIQUES

Modèle	Puissance RMS sous 4 ohms	Puissance RMS sous 2 ohms	Puissance RMS pontée sous 4 ohms	Puissance crête totale	Réponse en fréquence	Niveau de signal d'entrée haut maximal	Sensibilité maximale d'entrée haute	Niveau de signal d'entrée ligne maximal
Primus 6002a	60 W	70 W	140 W	280 W	20 Hz - 20 kHz à -1 dB	12 V	0.5 V	5 V
Primus 6004a	60 W	70 W	140 W	560 W	20 Hz - 20 kHz à -1 dB	12 V	0.5 V	5 V
Primus 9004a	90 W	110 W	220 W	880 W	20 Hz - 20 kHz à -1 dB	12 V	0.5 V	5 V
Primus 3000a	N/A	300W	N/A	600 W	10 Hz - 320 Hz à -3 dB	12 V	0.5 V	5 V
Modèle	Sensibilité maximale du signal d'entrée ligne	Rapport signal sur bruit d'entrée ligne (référence à 1 watt)	DHT + N à la puissance nominale (20 Hz - 20 kHz)	Calibres des fusibles	Dimensions (H x L x P)	Poids	Tension de service	Intensité consommée au repos
Primus 6002a	0.2 V	>75 dB	<1%	20 A	95 x 230 x 190 (mm)	1.16 kg	9 - 16 V	<1.0 A
Primus 6004a	0.2 V	>75 dB	<1%	2 x 15 A	95 x 260 x 190 (mm)	1.381 kg	9 - 16 V	<1.2 A
Primus 9004a	0.2 V	>75 dB	<1%	2 x 20 A	95 x 325 x 190 (mm)	1.806 kg	9 - 16 V	<1.5 A
Primus 3000a	0.2 V	>75 dB	<1%	2 x 15 A	95 x 313 x 190 (mm)	1.609 kg	9 - 16 V	<1.5 A

HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.infinityspeakers.com

© 2018 HARMAN International Industries, Incorporated. Tous droits réservés. Infinity est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et/ou dans d'autres pays. Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis.
