Type de produit	Clé mixte à cliquet (visseuse manuelle)
Modèle	Joker Switch 17
Marque	Wera
Dimensions (longueur)	Environ 200 mm
Poids	Environ 150 g
Alimentation	Aucune (outil manuel)
Fonction principale	Vissage et dévissage de vis et écrous
Angle de reprise	30°
Nombre de dents du cliquet	80 dents (angle de manœuvre < 5°)
Matériau	Acier chrome-molybdène
Revêtement	Nickel-chrome (haute résistance à la corrosion)
Géométrie de la fourche	Dodécagone (double hexagone)
Butée terminale intégrée	Oui, pour positionnement aisé et anti-dérapage
Plaque de butée crantée	Oui, pour maintien et anti-glissement
Fonction de maintien	Maintient la vis radialement et axialement
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants agressifs
Sécurité	Réserver aux usages décrits ; éviter les chocs thermiques
Pièces détachées	Non disponibles individuellement
Réparabilité	Non réparable par l'utilisateur
Informations générales	Outil professionnel de dernière génération

FOIRE AUX QUESTIONS - Joker Switch 17 Wera

Comment utiliser la fonction de maintien de la Joker Switch 17 ?

Pour utiliser la fonction de maintien, tenez l'outil avec la plaque de butée vers le bas. Placez la vis ou l'écrou dans le dodécagone : la plaque de butée le maintient radialement et axialement, permettant de le transporter et de visser sans outil auxiliaire.

Quel est l'intérêt de la butée terminale intégrée ?

La butée terminale intégrée permet un positionnement aisé sur la vis ou l'écrou et empêche le dérapage latéral ou vers le bas. Pour l'utiliser, chaussez la clé avec la plaque de butée vers le haut afin que la vis vienne se caler contre la butée.

Comment éviter les glissements lors de vissages à fort couple ?

Placez la Joker avec la plaque de butée crantée vers le bas. La géométrie dodécagonale et la plaque crantée s'accrochent à la vis, empêchant le dérapage même à couple élevé.

Quel est l'angle de reprise de la Joker Switch 17 ?

L'angle de reprise est de seulement 30°, ce qui permet de visser sans retirer la clé de la vis. Il suffit de dégager légèrement et de reprendre le vissage, idéal dans les espaces restreints.

Combien de dents possède le mécanisme à cliquet ?

Le cliquet possède 80 dents, offrant un petit angle de manœuvre inférieur à 5° pour une grande souplesse même en espace exigu.

De quel matériau est fabriquée la Joker Switch 17 ?

Elle est fabriquée en acier chrome-molybdène avec un revêtement nickel-chrome pour une haute résistance à la corrosion.

Comment nettoyer et entretenir la clé Joker ?

Nettoyez-la avec un chiffon sec. N'utilisez pas de solvants agressifs qui pourraient endommager le revêtement. Rangez-la dans un endroit sec.

La Joker Switch 17 est-elle réparable ?

Non, l'outil n'est pas conçu pour être réparé par l'utilisateur. En cas de défaut, contactez le service après-vente Wera. Les pièces détachées ne sont pas vendues individuellement.

Quelles sont les consignes de sécurité essentielles ?

Utilisez l'outil uniquement pour les applications décrites (vissage/dévissage). Évitez les chocs thermiques et les contraintes excessives. Portez des gants si nécessaire.

Comment utiliser la Joker pour visser dans un espace très étroit ?

Grâce à l'angle de reprise de 30° et au cliquet à 80 dents, vous pouvez visser sans retirer complètement la clé. Placez la plaque de butée vers le haut, vissez, dégagez légèrement, décalez et reprenez aussitôt.

MODE D'EMPLOI Joker Switch 17 Wera

avec Joker de Wera, vous avez fait l'acquisition d'une clé mixte à cliquet professionnelle de toute dernière génération.

Joker

La clé mixte à cliquet dotée d'une fourche unique.

Capable de tout ce que doit pou-

voir accomplir une clé. Et plus encore. Pour pouvoir profiter de ce « plus », vous trouverez ci-après un passage en revue des atouts, doublé de quelques conseils d’utilisation.

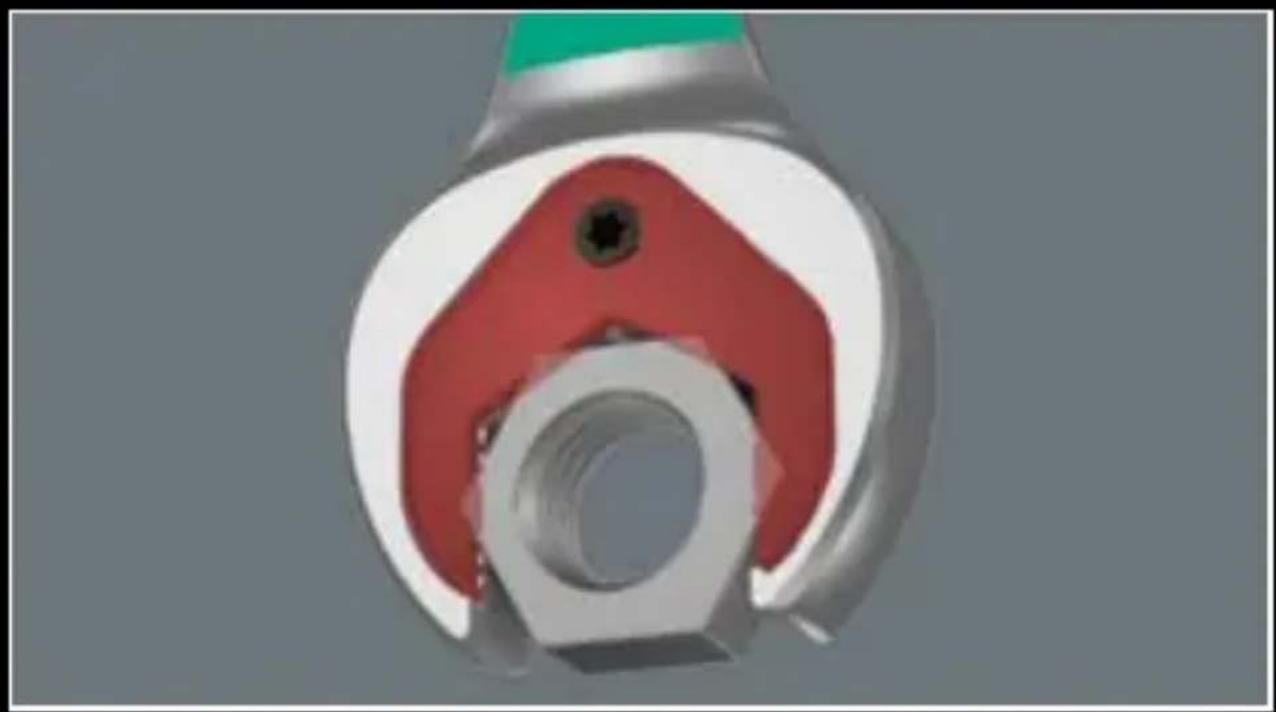

Gracias a la innovadora placa metálica de tope que está en la la boca, los tornillos y las tuercas ya no se pierden. Para este fin, la Joker tiene que sostenerse con la placa metálica de tope hacia abajo. Tras la colocación dentro de la geometría doble hexágono, el tornillo o la tuerca quedan posicionados contra la placa de tope e inmediatamente se puede comenzar a atornillar. La Grâce à la plaque de butée innovante incorporée dans la fourche, les vis et les écrous ne s'égarent plus. Pour ce faire, tenez votre Joker plaque de butée vers le bas. Une fois positionné(e) dans le dodécagone, l'écrou ou la vis vient s'appuyer contre ladite plaque et peut être immédiatement vissé(e). La fonction de maintien offerte par la plaque de butée permet de trans-

porter la vis sur le lieu de vissage et de la bloquer radialement et axialement. L'enfilage sur un filetage devient un jeu d'enfant. Plus besoin de s'armer d'un outil auxiliaire tel que pince à bec et de jongler entre différents instruments !

1. Integrierter Endanschlag
2. Integrated limit stop
3. Tope final integrado
4. Butée terminale intégrée

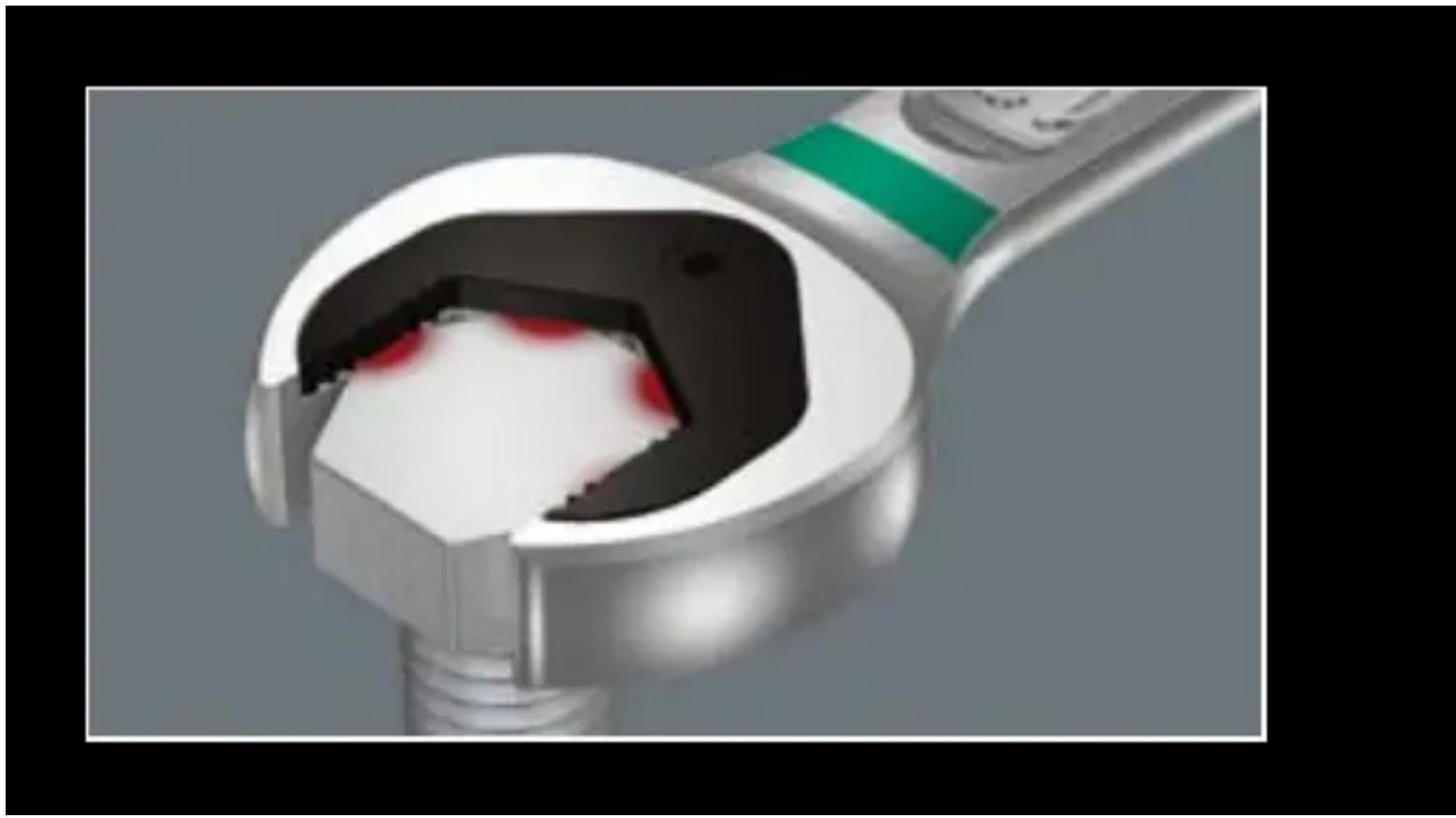

La butée terminale intégrée permet un positionnement aisé et empêche le dérapage latéral ou vers le bas. Pour cela, chaussez votre Joker sur la tête de la vis ou sur l'écrou plaque de butée en direction du haut, de manière à ce que la vis ou l'écrou vienne s'y caler. Vous n'avez pas besoin du pouce pour bloquer la clé.

1. Sicheres Verschrauben auch bei hohen Drehmo- menten
2. Safe screwdriving even at high torque
3. Un atornillado seguro, incluso en el caso de altos pares de apriete

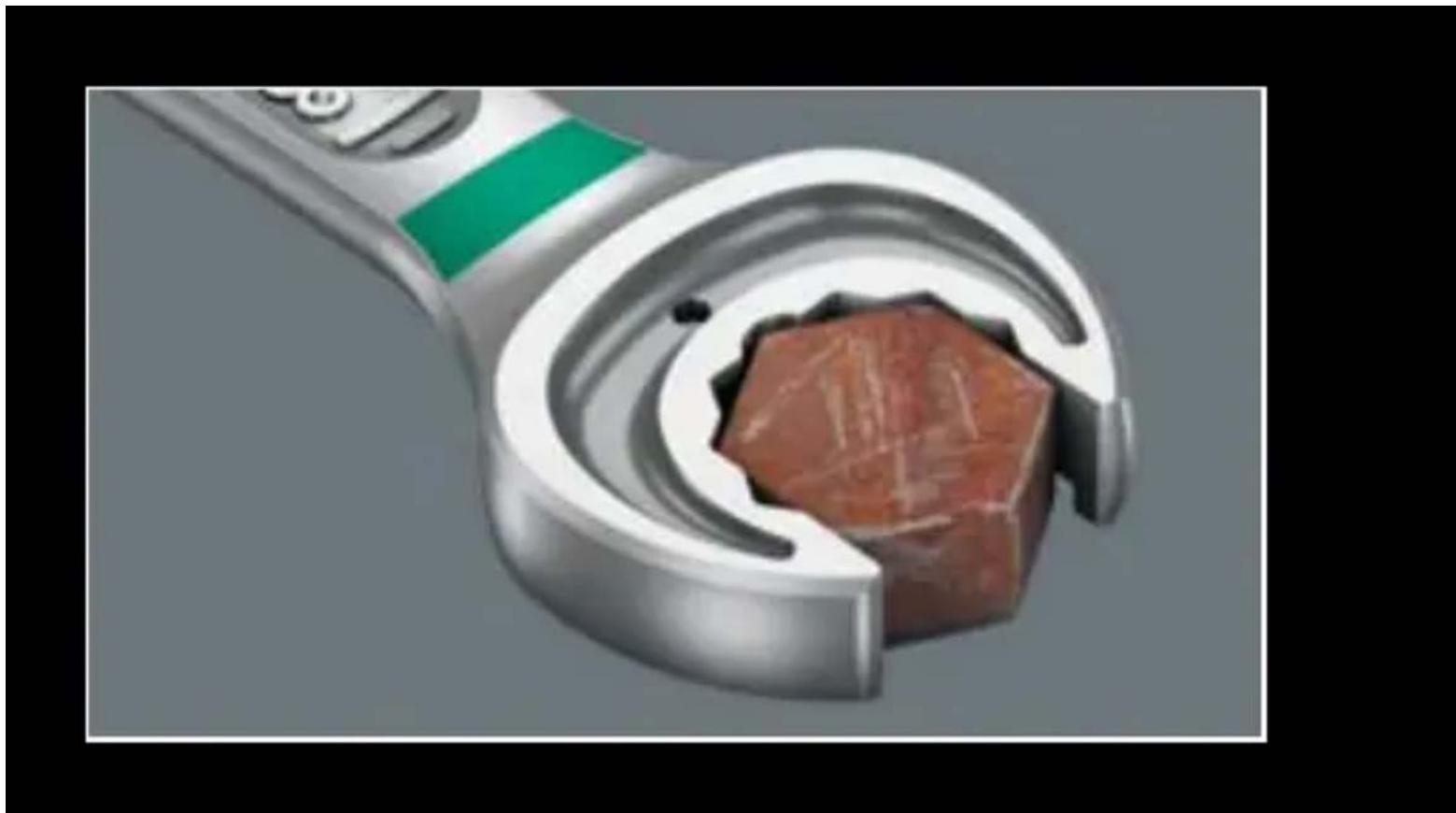

4. Vissage sûr même en cas de couples élevés

La Joker le ayudará a aumentar la seguridad de trabajo, también en el caso de altos pares de apriete. La Joker evita el enorme riesgo de lesiones que surgen especialmente en el caso de deslizamientos de la herramienta dentro de espacios de trabajo muy estrechos. Para este fin, coloque la Joker con la placa de tope dentada hacia abajo. La geometría de doble hexágono de Augmentez la sécurité au travail, même en présence de couples élevés. Joker réduit le risque non négligeable de blessure en cas de dérapage. Pour ce faire, positionnez votre Joker plaque de butée crantée située en bas. La morphologie dodécagonale de la fourche engendre une liaison géométrique intime avec la vis. La plaque crantée extra-dure équipant la fourche

s'accroche à la vis. Cette double propriété empêche le dérapage déplaisant hors de la vis.

30°

SMALL RETURN ANGLE

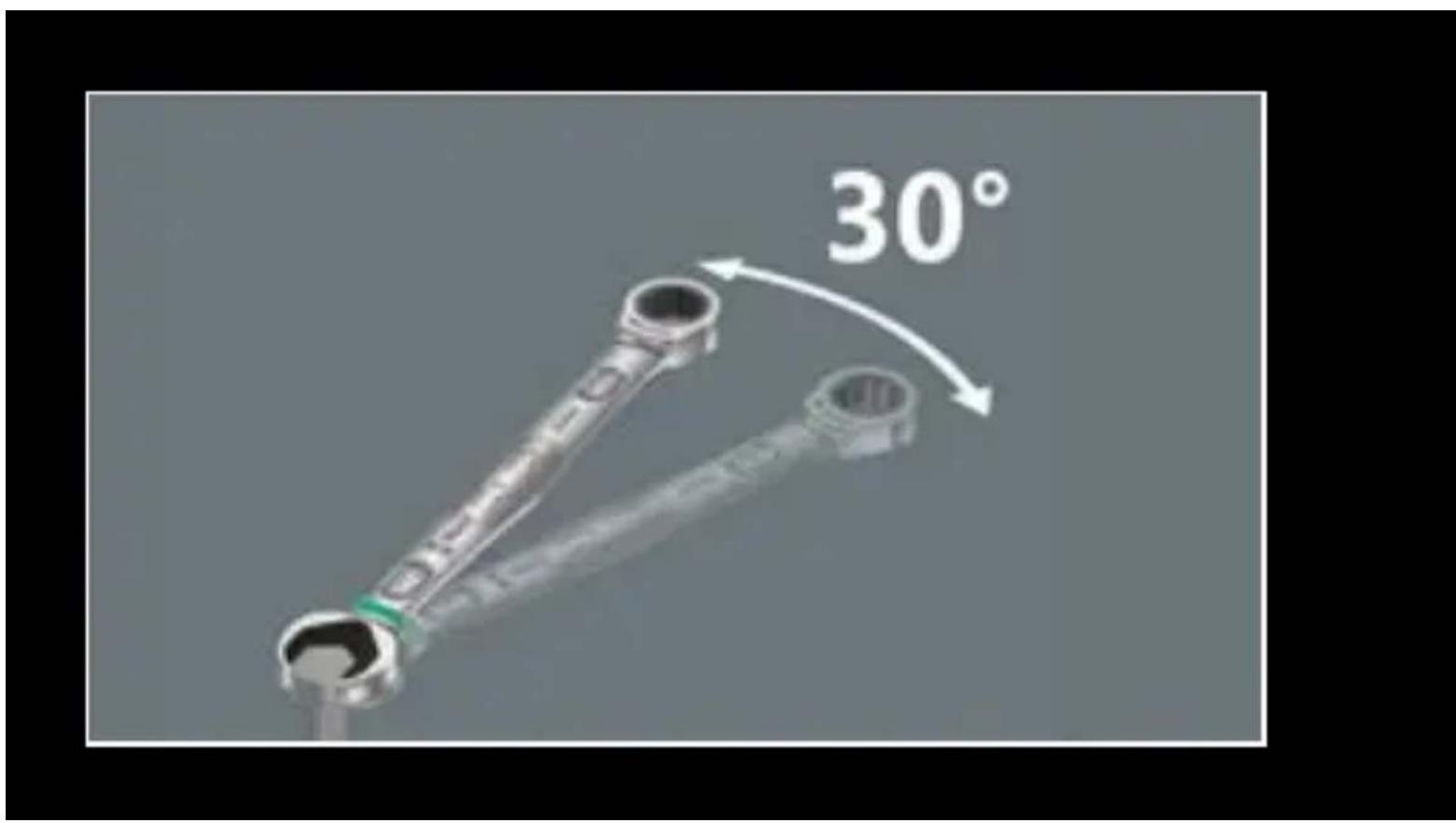

1. Rückholwinkel von nur 30°
2. Small travel angle of only 30°
3. Ángulo de recuperación de tan sólo 30°
4. Très faible angle de reprise de 30°

Nul besoin de retirer la clé de la vis et de la retourner en cours de vissage : Joker peut rester « chaus- sée » selon une orientation toujours identique sur la vis, ce qui fait gagner du temps.

Son angle de reprise de 30° seulement rend superflue l'inversion la-borieuse de la clé pour continuer à visser. Un effet épatant, qui résulte

Joker vous rendra notamment bien des services sur les éléments où le vissage à l'aide d'une clé à fourche conventionnelle ne peut être envisagé du fait du manque d'espace. Positionnez votre Joker plaque de butée vers le haut, vissez, dégagez

légèrement, décalez et reprenez aussitôt : le tour est joué !

80

Zähne

Teeth

Dientes

Dents

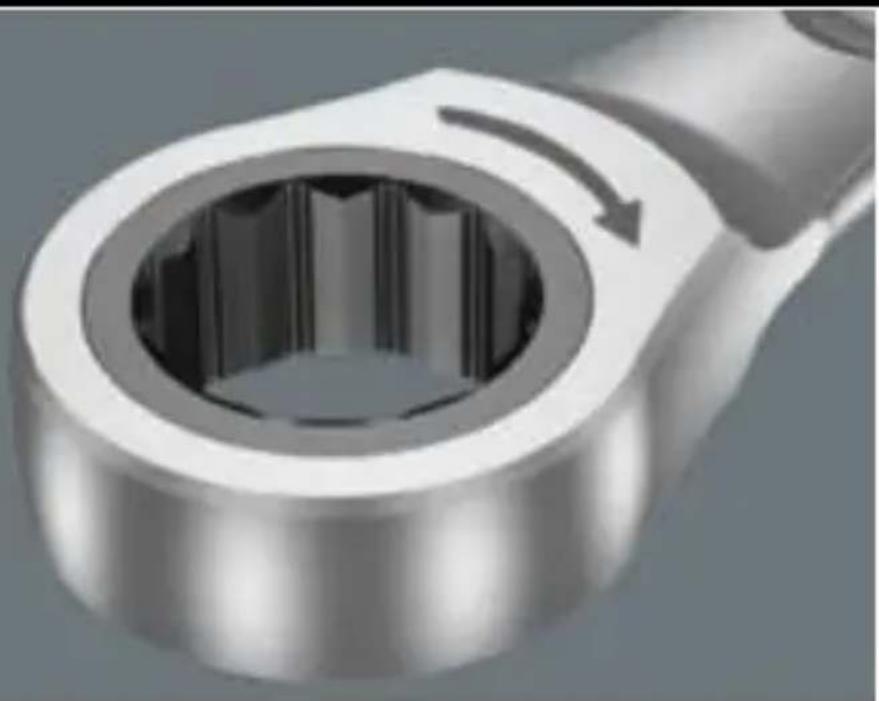

Grande souplesse grâce au mécanisme à cliquet

Tirez parti de la denture exceptionnellement fine côté œillet (80 dents, petit angle de manœuvre inférieur à 5°) pour bénéficier d'une souplesse maximale même aux endroits exigus. Réalisation robuste garante d'une haute longévité – même en présence de couples élevés.

Emploi de matériaux haut de gamme :

Acier chrome-molybdène performant. Revêtement nickel-chrome pour une haute tenue à la corrosion

Un net gain de sécurité et de productivité dans un design unique.

Avis de sécurité : l'usage du produit

est à réserver aux activités décrites plus haut. Prière de consulter les mentions de sécurité afférentes sur nos pages Internet.
