Corner IR 240° - Détecteur de mouvements Steffen - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge
Marque	Steffen
Modèle	Corner IR 240°
Angle de détection	240°
Portée maximale	Jusqu'à 12 mètres (selon conditions)
Alimentation	230 V AC
Puissance maximale de charge	2000 W (estimation)
Réglage sensibilité	Oui, potentiomètre SENS
Réglage temporisation	Oui, potentiomètre TIME (de quelques secondes à plusieurs minutes)
Réglage seuil crépusculaire	Oui, potentiomètre LUX
Dimensions (approx.)	10 x 10 x 5 cm
Poids (approx.)	200 g
Indice de protection	IP44 (estimation)
Température de fonctionnement	-20 °C à +40 °C (estimation)
Montage	Mural, en coin
Installation	Par un électricien qualifié
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter les normes électriques en vigueur
Pièces détachées	Non fournies, réparation par un professionnel
Informations générales	Détecteur de mouvement passif infrarouge pour éclairage extérieur

FOIRE AUX QUESTIONS - Corner IR 240° Steffen

Comment régler la sensibilité du détecteur ?

Utilisez le potentiomètre SENS pour ajuster la portée de détection. Tournez dans le sens horaire pour augmenter la sensibilité.

Comment régler la durée d'éclairage après détection ?

Le potentiomètre TIME permet de régler la temporisation, de quelques secondes à plusieurs minutes. Réglez-le sur la position souhaitée.

Comment régler le seuil jour/nuit ?

Le potentiomètre LUX règle la luminosité en dessous de laquelle le détecteur s'active. Tournez vers le soleil pour un seuil plus bas (actif même en journée).

Pourquoi mon détecteur ne s'éteint-il pas ?

Vérifiez que la temporisation n'est pas trop longue. Assurez-vous qu'aucune source de chaleur (animaux, climatisation) ne déclenche le détecteur en continu.

Quelle est la portée maximale ?

La portée peut atteindre 12 mètres dans des conditions optimales, mais elle peut varier selon la température ambiante et la direction de marche.

Où installer le détecteur pour une performance optimale ?

Montez le détecteur à environ 2 mètres de hauteur, dans un coin, avec un angle de détection de 240°. Évitez les obstacles comme les branches ou les murs.

Puis-je installer le détecteur moi-même ?

L'installation doit être effectuée par un spécialiste formé et conformément aux règles d'installation électrique en vigueur pour des raisons de sécurité.

Que faire si le détecteur ne détecte pas de mouvement ?

Vérifiez que le capteur n'est pas obstrué, que la sensibilité est suffisante (SENS), et que le seuil crépusculaire (LUX) est correct (la nuit). Nettoyez la lentille avec un chiffon doux.

Le détecteur peut-il être utilisé à l'intérieur ?

Il est conçu pour l'extérieur (IP44), mais peut être utilisé à l'intérieur. Évitez les zones avec de fortes variations de température (près d'un chauffage).

Comment tester le détecteur ?

Réglez la temporisation (TIME) sur la valeur la plus courte et le seuil LUX sur jour. Marchez dans la zone de détection. La lumière doit s'allumer puis s'éteindre après le délai.

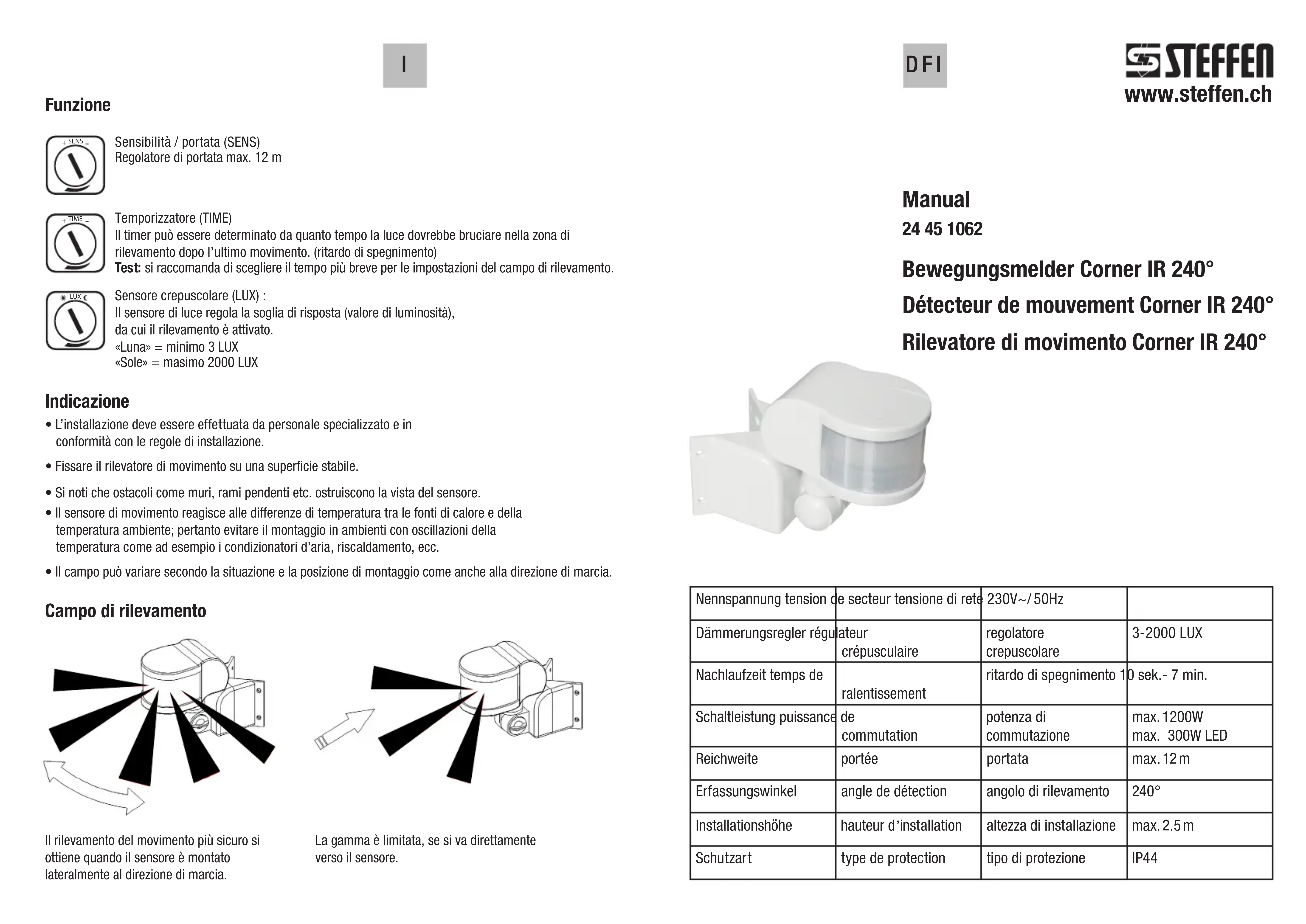

MODE D'EMPLOI Corner IR 240° Steffen

Détecteur de mouvement Corner IR 240°

Sensibilité / portée (SENS)

Temporisation (TIME)

La minuterie permet de régler la durée pendant laquelle la lumière doit rester allumée,

après le dernier mouvement dans la zone de détection. (temps de ralentissement)

Test : il est recommandé de désirer le temps le plus court pour le réglage de la zone de détention.

Capteur crépusculaire (LUX) :

Le capteur crépusculaire règle le seuil de réponse (valeur de luminosité),

• L'installation doit être effectuée par un spécialiste formé et selon les règles d'installation applicables.
• Fixer le détecteur de mouvement sur une surface stable.
• Notez que les obstacles tels que les murs, les branches suspendues etc. obstruent la vue du capteur.
• Le détecteur de mouvement réagit à la différence de température entre les sources de chaleur et la température ambiantes ; évitez donc le montage dans des environnements avec de grandes variations de température tels que les climatisateurs, chauffage central, etc.
• La portée peut varier selon la situation et le lieu de montage ainsi que la direction de marche.

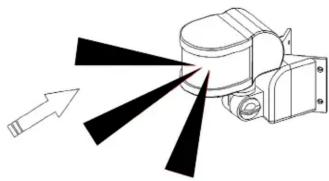

Zone de détention

La détection du mouvement plus sur s'atteindre, quand le détector est monté légèrement à la direction de marche.

La portée est limitée, si vous allez directement vers le capteur.
